MODE D'EMPLOI EPLUG 85 HERCULES

Cliquez sur un titre de cette table des matieres pour acceder à la section correspondante

1. VOTRE ADAPTATEUR HERCULES EPLUG 85 2

1.1. Recommendations 2
1.2. Specifications 3
1.3. Configuration requise 3
1.4. Contenu de la boite 3
1.5.Description des voyants 4
1.6.Description de la connectique 4

2. INSTALLATION DE HERCULES EPLUG 85.. 5

2.1. Comment placer Hercules ePlug 85 . 5
2.2. Le CPL, partenaire du WiFi dans votre maison 5

2.2.1. Connecter deux ordinateurs dans un réseau CPL 6
2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL 6
2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL 7

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 85 (Hercules ePlug 85 Duo)
2.4. Vous avez deja create un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 85 Solo ou Duo)............10

3. VOTRE RESEAU CPL EN PRATIQUE 15

3.1. Quelques prérequis 15
3.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc. 15
3.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 15

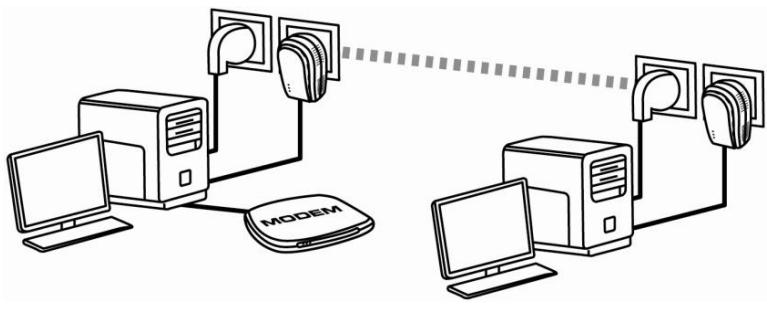

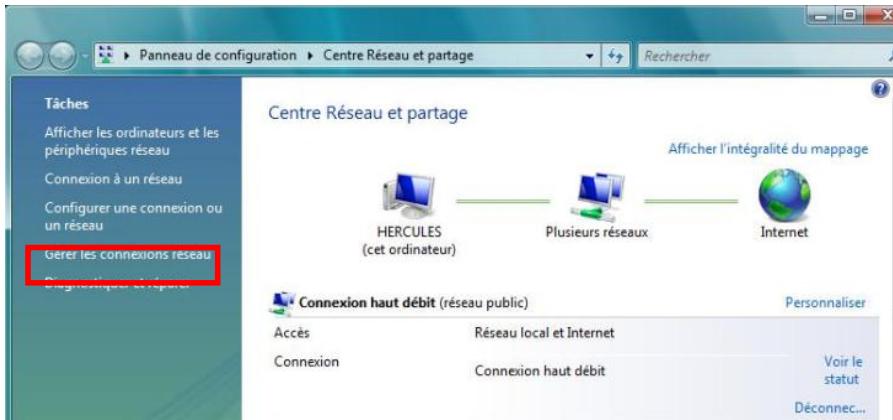

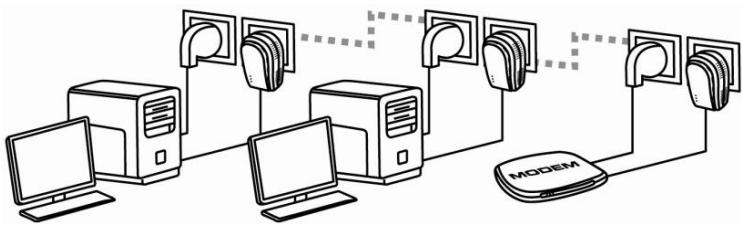

3.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 16

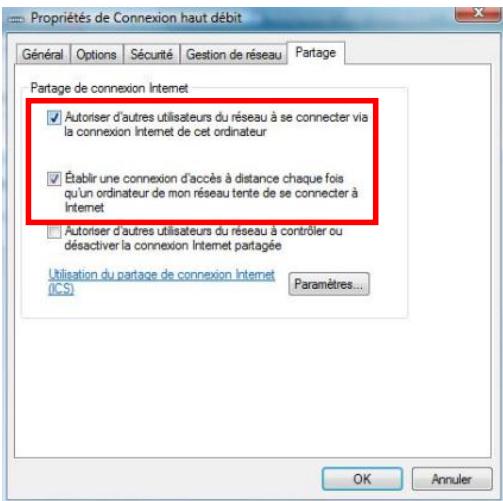

3.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc......18

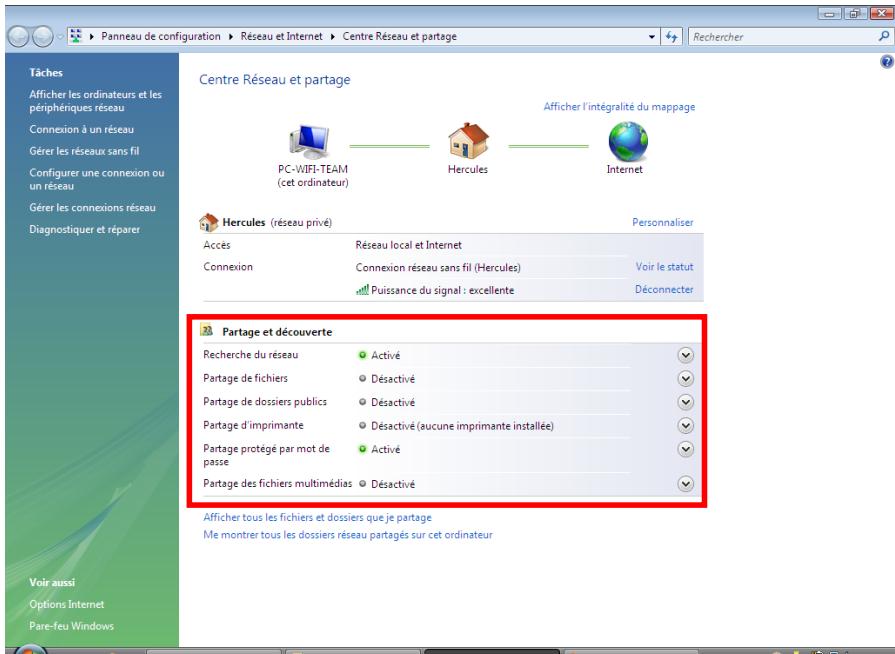

3.3.3.Activer le partage 20

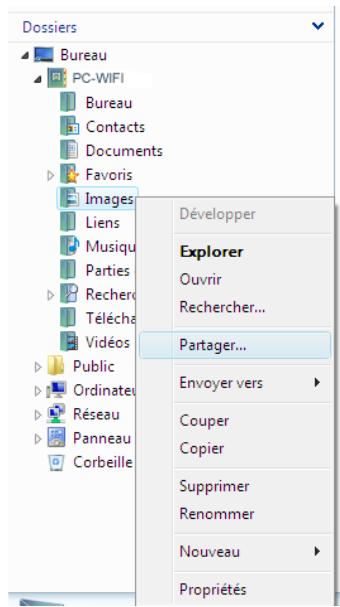

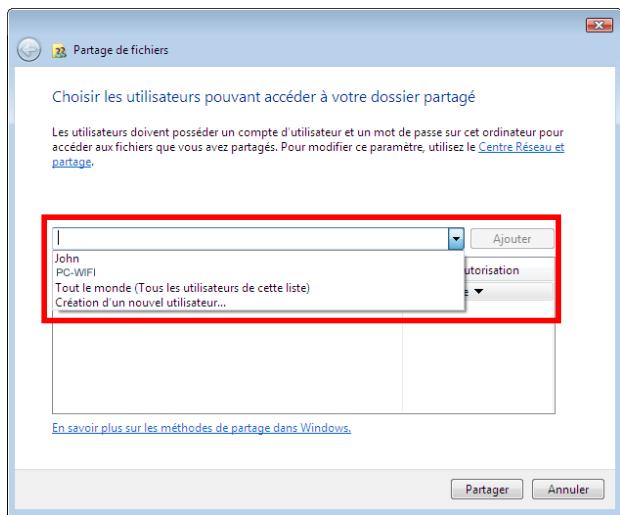

3.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnes 23
3.3.5. Ordinateurs sous Windows Vista:Acceder aux dossiers partages 25

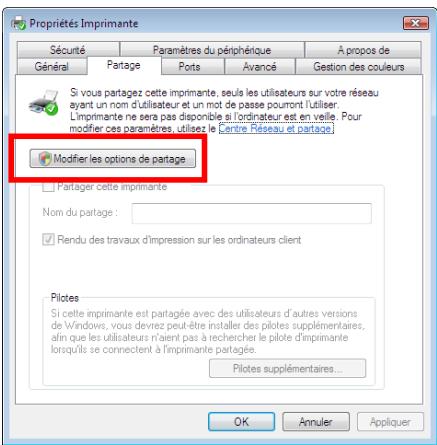

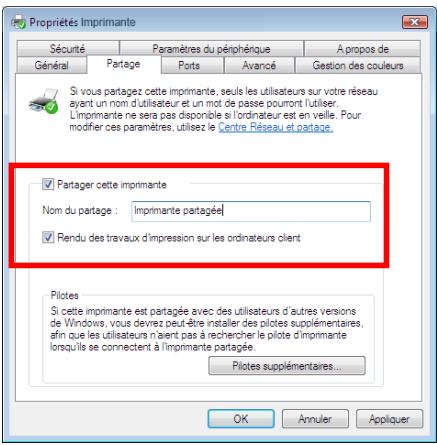

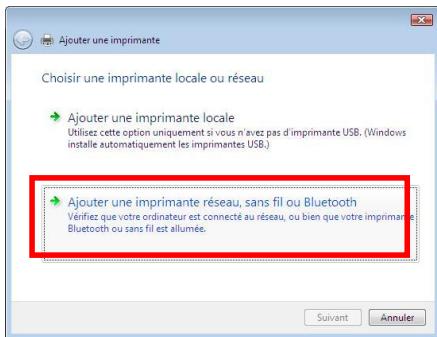

3.3.6. Windows Vista: Mettre en partage une imprimante 25

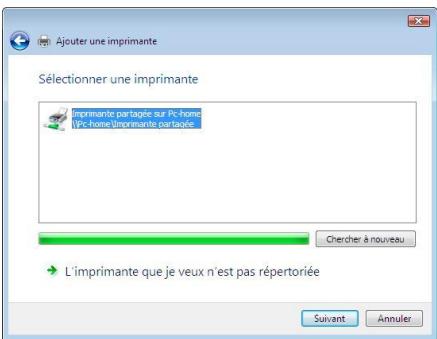

3.3.7. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 28

3.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 30

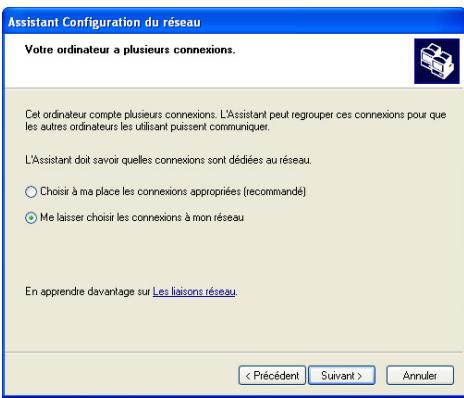

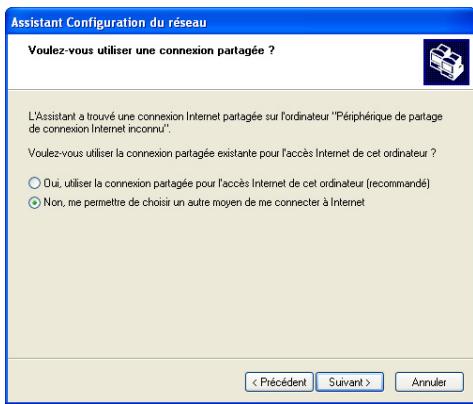

3.4.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 31
3.4.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 34

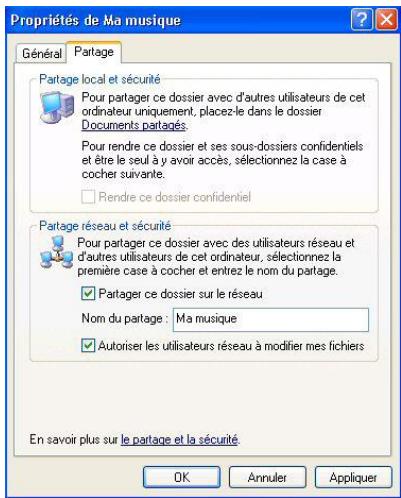

3.4.3. Windows XP : Mentre en partage des dossiers 39
3.4.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 40
3.4.5. Windows XP : Mettre en partage une imprimante 40

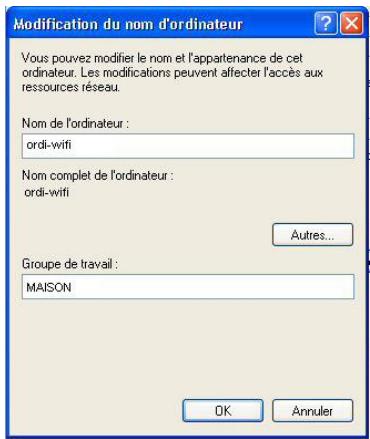

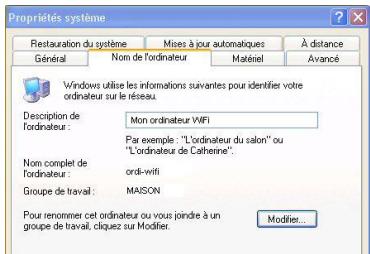

3.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avancés) 42

3.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau..42

4. ASSISTANCE TECHNIQUE 43

5. GARANTIE 43

6. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT 43

1. VOTRE ADAPTATEUR HERCULES EPLUG 85

Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation électrique existante de votre habitation pour transporter en tout comport des données numériques (audio, video, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative ideale pour tous qui souhaitent créé un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuventexploiter tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs écais ou d'autres obstacles qui génent la transmission sans fil des données).

Hercules ePlug 85 est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion réseau possibles. De plus, les adaptateurs Hercules ePlug 85 peuvent être librement débranchés et rebranchés sur d'autres prises de la maison, en fonction de ses besoin (changement de place d'un ordinaire, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son réseau.

Un réseau étant constitué au minimum de deux apparèils connectés entre eux, il vous suffira de branchier deux adaptateurs Hercules ePlug 85 sur deux prises électriques de votre habitation (dans la même pièce ou dans des pièces différentes). Par exemple, pour acceder à Internet, vous pouvez relier votre modem ou votre box Internet à un adaptorateur Hercules ePlug branché sur la prise de courant la plus proche, et votre ordinateur à un autre adaptorateur Hercules ePlug branché sur une autre prise de courant. Enfin, leur réseau est déjà préconfigué pour vous apporter une sécurité maximaie.

Tous les produits de la gamme Hercules ePlug 85 sont compatibles avec le standard HomePlug 1.0 (incluant les péripériques fonctionnant à 85 Mbits/s, mais également à 14 Mbits/s) et peuvent être combinés selon vos besoin ou en fonction de vos péripériques (un modem avec un ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouvez quelques configurations possibles illustrées dans la section d'installation de ce manuel. Notez, en revanche, que ce standard n'est pas compatible avec le standard Homeplug AV correspondant à la gamme Hercules ePlug 200 (et des autres adaptateurs de ce standard). Mais rien ne vous empêche de créé dans votre maison un réseau composé d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.

Mème si ce type d'appareil ne présente aucun danger pour votre installation électrique, il convendra de respecter certaines recommendations décrites ci-après.

1.1. Recommendations

• Branchez l'adaptateur Hercules ePlug 85 uniquement sur un réseau électricque conforme aux normes de sécurité et aux specifications de sa plaque signalétique. En cas de doute, contactez unElectricien ou votre fournisseur d'électricité.

• N'ouvrez enaucn cas I'adaptateur Hercules ePlug 85,vous risqueriez d'endommager les composants internes.

• N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 85.

• N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 85.

• Si vous doivent effectuer la maintenance de votre adaptateur Hercules ePlug 85, débranchez votre adaptateur et faites appel à du personnel qualifié pour éviter tout risque d'électrocution.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre adaptateur éloigné :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cuisinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Branchez l'adaptateur Hercules ePlug 85 uniquement dans une piece suffisamment aérée.

• Branchez l'adaptateur Hercules ePlug 85 uniquement avec le cable Ethernet foumi.
• Débranchez l'adaptateur Hercules ePlug 85 de la prise électrique si vous prévoyez de ne pas l'utiliser pendant une période prolongée.
• Débranchez l'adaptateur Hercules ePlug 85 de la prise électrique avant tout nettoyage. Utilisez un chiffon doux et évitez l'utilisation d'aerosols, d'eau, de produits chimiques à bas de solvants, de benzène, d'alcool ou autres produits de nettoyage.
• Tenez les enfants éloignés des prises électriques.

1.2. Specifications

Compatible avec les specifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
- Compatible avec le standard Homeplug 1.0 et coexistant avec les modules Homeplug AV
- Cryptage avec le protocole de sécurité DES 56 bits
Débit de 85 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
Porte de 200m sur le réseau électricque
Port Ethernet RJ45
Consommation moyenne: 3,2 W en utilisation, 0,8 W en veille
Alimentation interne 100 240VCA 50 / 60Hz
Voyants en façade

1.3. Configuration requise

Pour utiliser le logiciel de configuration et de supervision du réseau "Hercules ePlug Station":

Intel Pentium III, AMD Athlon/AMD-K6
64 Mo de RAM
Carte reseau Ethernet 10/100 RJ-45
Lecteur de CD-ROM
50 Mo d'espace disponible sur le disque dur
- Systeme d'exploitation: Microsoft Windows XP (SP2/SP3), Vista

Note: Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en téléchargement sur http://www.hercules.com.

Pour acceder à Internet avec l'adaptateur Hercules ePlug 85 :

Ligne Internet active
- Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boîte

Vérifie que les éléments suivants sont bien prênts dans la boîte :

En fonction du pack :

Hercules ePlug 85 Solo : 1 adaptateur
Hercules ePlug 85 Duo : 2 adaptateurs

• CD-Rom contenant l'assistant d'installation et le manuel de l'utiliser au format pdf.
  Guide de démarrage rapide en français
  Cable Ethernet (1 par adaptateur)

1.5. Description des voyants

:voyant d'alimentation : clignote lors du traffic

:voyant de connexion Ethernet : allumé si le cable Ethernet est connecté, clignote lors des transferts de données

:voyant de statut de connexion CPL:allumé si la connexion est active, clignote lors des transferts de données

1.6. Description de la connectique

① Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 85 sur la prise secteur
② Port Ethernet permutant de relier l'adaptateur Hercules ePlug 85 à un périphérique (ordonateur de bureau, ordinateur portable, console de jeu, décodeur TV, modem/routeur, box Internet)

2. INSTALLATION DE HERCULES EPLUG 85

L'adaptateur Hercules ePlug 85 a été créé dans un souci de simplicité d'utilisation et d'installation. Si vous avez déjà acheté et installé des adaptateurs Homeplug (ou CPL), Hercules fournit un assistant d'installation qui vous guide, au travers de plusieurs étapes dans l'ajout de vos adaptations Hercules ePlug 85 dans votre réseau CPL existant.

Si vous étés novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils foumis aux chapitres 2.1 et 2.2.

Sinon, vous pouvez directement acceder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 85 (Hercules ePlug 85 Duo) qui détaillé, étape par étape, l'installation de votre Hercules ePlug 85.

Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la section 2.4 Vous avez déjà créé un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 85 Solo ou Duo).

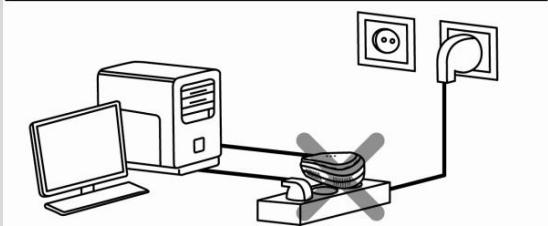

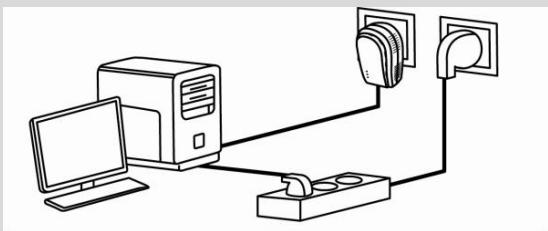

2.1. Comment placer Hercules ePlug 85

Pour vous aider à brancher votre Hercules ePlug 85, commencez par désirir une prise électrique proche de l'équipment que vous souhaitez connecter et suivez les recommendations foumies ci-après.

Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques recommendations :

• Branchez les adaptateurs et les périhériques (ordinateur, box,...) de préférence sur une prise murale distincte : une pour l'adaptateur et l'autre pour le périhérique à connecter au réseau CPL.
  Si vous utilisez une multiprise, evitez si possible de brancher sur la meme multiprise un adaptateur et un périhérique.

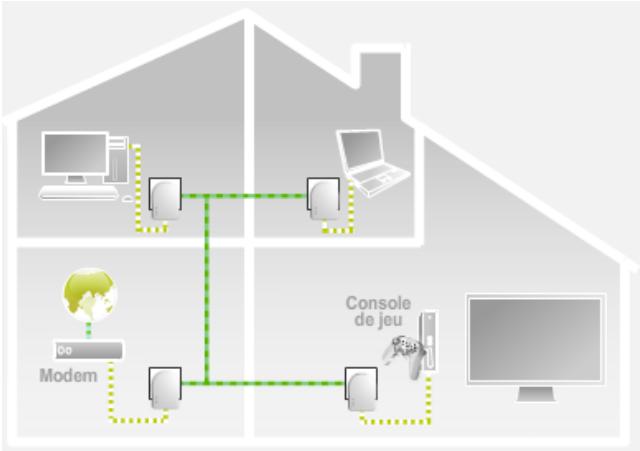

2.2. Le CPL, partenaire du WiFi dans votre maison

Dès lors que vous possédez un modem routeur ou une box, les équipements, qu'ils soient connectés en WiFi ou en CPL, peuvent tout à fait communier ensemble. Toutes les données sont acheminées à un point central, en l'occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.

Il est donc tout à fait possible de faire communier un ordinateur ou tout autre équipement réseau connecté en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.

Vous trouvez dans les chapitres 2.1 à 2.3 différents exemples de réseaux purement CPL. Rien ne vous empêche d'y ajouter des périhériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.

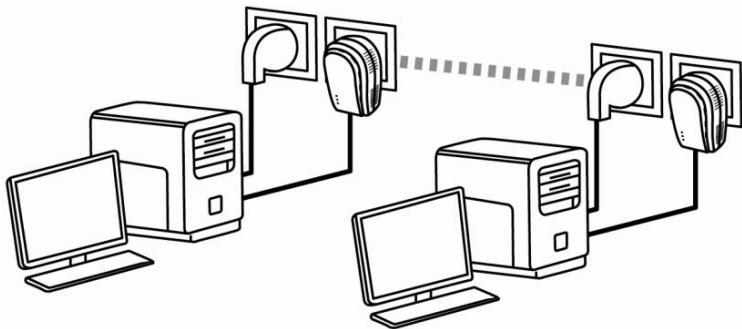

2.2.1. Connecter deux ordinateurs dans un réseau CPL

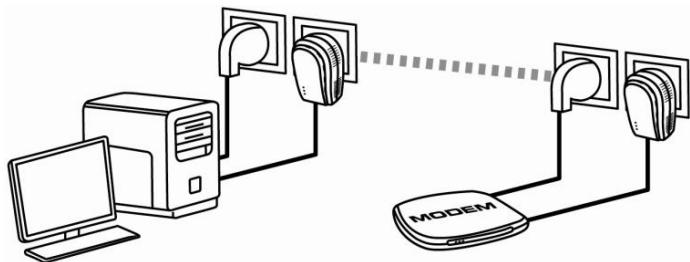

2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL

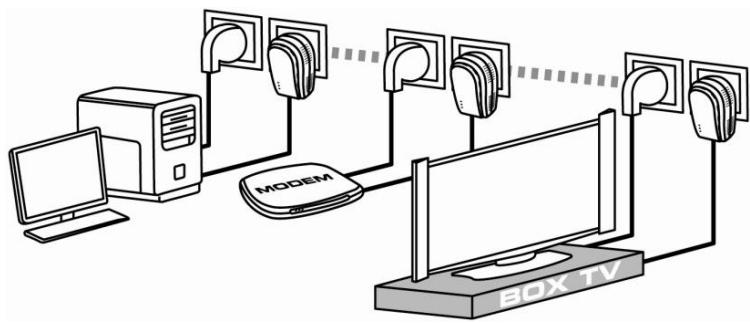

2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 85 (Hercules ePlug 85 Duo)

N'utilise l'assistant d'installation fourni que si vous avez déjà installé un réseau CPL et souhaite ajouter des adaptateurs Hercules ePlug 85. Pour plus d'informations, reportez-vous à la section 2.3 Voues avez deja créé un réseau CPL : ajust d'un nouvel adaptorateur à votre réseau.

Le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug 14 Mbits/s n'est pas compatible avec le standard Homeplug AV des adaptateurs Hercules ePlug 200 (et des autres adaptateurs de ce standard), mais ces deux standards peuvent coexistier. En effet, si vous ave déjà installé un réseau CPL au standard Homeplug AV (par exemple des adaptateurs Hercules ePlug 200), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 85. En revanche, rien ne vous empêche d'installer dans votre habitation un deuxième réseau composé d'adaptateurs Hercules ePlug 85 et de périhériques compatibles Homeplug 1.0.

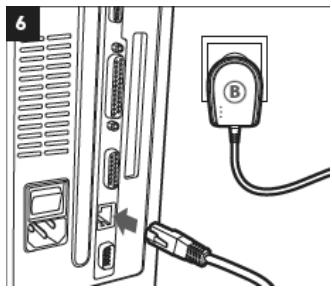

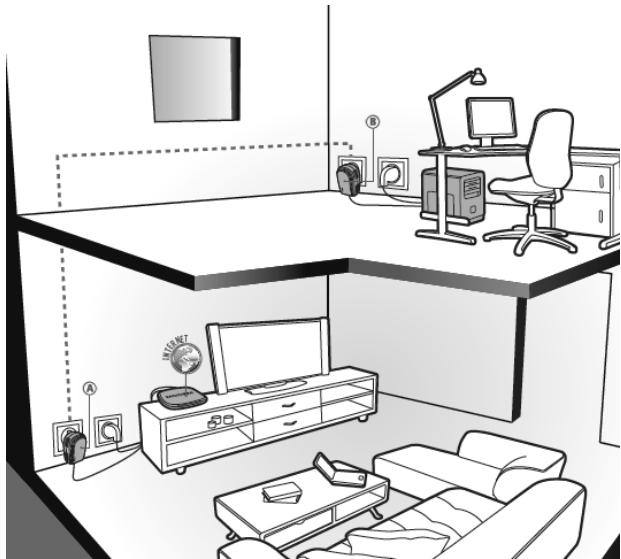

Pour installer un réseau CPL :

1

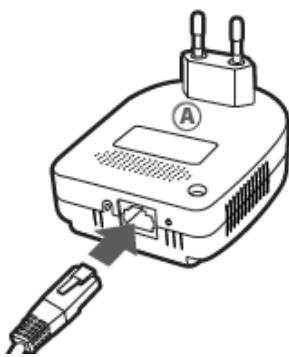

1. Connectez le cable Ethernet à la prise Ethernet de votre premier adaptorateur.

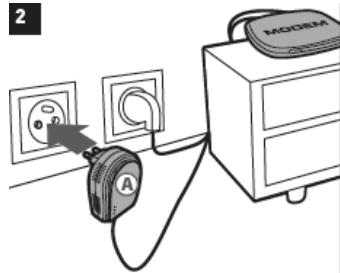

1. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un modem routeur).

4

1. Connectez le cable Ethernet à la prise Ethernet de votre deuxième adaptateur.

5

1. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur deux CPL, évitez de brancher votre adaptateur, sauf mention sur une multiprise.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre appareil réseau (par exemple, un ordinateur).

Lorsque vos adaptateurs sont connectés, le voyant

• (statut de connexion) s'allume et indique le bon fonctionnement du réseau.

Votre ordinateur peut maintainer acceder à Internet via votre modem, car les deux apparciels sont connectés entre eux par le reseau CPL et ont le même mot de passer reseau.

2.4. Vous avez déjà créé un réseau CPL: ajust d'un nouvel adaptateur à votre réseau (Hercules ePlug 85 Solo ou Duo)

Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs Homeplug au standard 1.0 (Hercules ePlug 85 ou adaptateur CPL 85 ou 14 Mbits/s). Vous souhaitez maintainant installer un ou plusieurs nouveaux adaptateurs Hercules ePlug 85 pour pouvoir agrandir votre réseau et connecter ainsi de nouveaux peripheriques (imprimante, modem, routeur, console de jeu...). Pour simplifier l'installation, Hercules vous propose d'utiliser l'assistant d'installation disponible sur le CD-ROM fourni avec vos adaptateurs Hercules ePlug 85.

Etape préliminaire: Connexion d'un ordinateur à l'un des adaptateurs déjà installés (Hercules ePlug ou autre)

La procédure qui suit s'applique uniquement si aucun des ordinateurs de la maison n'est déjà connecté à l'un des adaptateurs de son réseau existant.

Si un ordinateur est déjà connecté, passez à l'étape Lancement de l'assistant d'installation de Hercules ePlug 85 sur l'ordinateur connecté à l'adaptateur ci-dessous.

• Utilisez le cable Ethernet pour relier l'ordinateur à l'adaptateur déjà installé.

Ne branchez pas votre nouvel adaptorteur Hercules ePlug maintainant.

• AllumezVote ordinateur et lancez l'assistant d'installation.

1. Lancement de l'assistant d'installation de Hercules ePlug 85 sur l'ordinateur connecté à l'adaptateur

L'assistant, disponible sur le CD-ROM fourni avec les adaptateurs, va vous guider au cours des différentes étapes d'installation. Pour vous aider dans cette installation, chaque étape est décrite ci-dessous.

• Insérez le CD-ROM foumi dans le lecteur de CD-ROM.

L'assistant d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur

-Sinecessaire,double-cliquez sur Setup.exe.

La page d'accueil s'affiche.

• Cliquez sur Vous avez deja un réseau CPL.

L'assistant d'installation peut afficher un message d'erreur :

• si vous n'avez pas branché l'adaptateur CPL présente sur votre réseau sur une prise électrique avant de lancer l'assistant d'installation
• si cet adapteur n'est pas connecté via le cable Ethernet à l'ordinateur sur lequel vous lancez l'assistant

Pour résoudre le problème :

• Vérifiez que votre adaptateur est bien branché sur une prise électrique, murale de préférence, ou essayez de le brancher sur une autre prise.

• Vérifiez que l'adaptateur et l'appareil sont bien connectés entre eux via le cable Ethernet.

• Vérifiez que levoyant d'alimentation

de I'adaptateur s'allume.

Après avoir effectué toutes ces vérifications, cliquez sur Réessayer.

2. Saisie du mot de passer réseau

• Dans la fenêtre de l'assistant qui s'affiche à l'écran, saisissez le mot de passer réseau que vous souhaitez utiliser. Ce mot de passer doit comprendre entre 4 et 24 caractères, il peut être composé de chiffres et de lettres majuscules ou minuscules. Par défaut, nous vous proposons le mot de passer « HomePlug», mais lechioix de ce mot de passage est totalement libre.

Entrez le mot de passer :

HomePlug

3. Saisie des identifiants de vos adaptateurs Hercules ePlug 85

• Dans la fenêtre de l'assistant d'installation qui s'affiche à l'écran, saississe les identifiants des adaptateurs Hercules ePlug 85 composant votre réseau (à l'exception de celui connecté par cable Ethernet à votre

ordinateur), ainsi que ceux que vous souhaitez ajouter à votre réseau CPL existant. Ces identifiants sont situés sur l'étiquette collée au dos de l'adaptateur (noté ID sur l'étiquette).

Note : Pour noter ces identifiants, il est nécessaire d'avoir débranché les adaptateurs composant votre réseau actuel (à l'exception de celui connecté par cable Ethernet à votre ordinateur). Par la suite, vous serez invite à les rebrancher.

Vous pouze ajouter jusqu'à 6 adaptateurs. Si vous le souhaitez, vous pouze tout à fait n'ajouter qu'un seul adaptateur, ou deux, ou plus, parmi les 6. Si vous avez l'intention d'en ajouter plus de 6, vous devrez télécharger le logiciel Hercules ePlug™ Station disponible sur notre site internet à l'adresse http://www.hercules.com.

• Cliquez sur Suivant pour passer à l'étape suivante.

4. Connexion Ethernet et branchement électrique de vos nouveaux adaptateurs Hercules ePlug 85

• Connectez le cable Ethernet à la prise Ethernet de votre nouvel adaptateur.

• Branchez le nouvel adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, évitez de brancher votre adaptateur directement sur une multiprise.

• Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (ici, un ordinateur).

• Régétez l'opération pour chacun des adpatateurs que vous souhaitez ajouter.

• Pensez à rebrancher les adaptateurs de votre réseau actuel (débranchés pour noter l'identifient).

• Revenez à l'assistant d'installation et suivez attentivement les instructions qui s'affichent sur l'écran de votre ordinateur.

• Cliquez sur Suivant pour passer à l'étape suivante.

5. Connexion au réseau

Le mot de passeré réseau est appliqué aux adaptateurs Hercules ePlug qui peuvent désormais communiquer avec tous les adaptateurs du réseau existant.

Si la connexion au réseau d'un de vos adaptateurs a échoué, un message d'erreur s'affiche. Plusieurs causes sont possibles.

Cause n°1 : Vous n'avez peut-être pas saisi correctement votre identifiant :

• Cliquez sur Réessayer.
• Vérifiez que les 16 lettres inscrites au dos de votre Hercules ePlug 85 ont été correctement saisies.
• Cliquez sur Suivant.

Cause n°2: Voiture adaptateur n'est peut-etre pas correctement branché sur une prise électrique ou cette prise n'est pas alimentee :

• Vérifiez que levoyant d'alimentation de l'adaptateur s'allume.
• Cliquez sur Réessayer.
• Cliquez sur Suivant.

Cause n°3 : Notre réseau électrique est peut-être fortement perturbé par d'autres apparèils proches de votre adaptateur :

• Évitez de brancher votre adaptateur directement sur une multiprise.
• Débranche les apparèils connectés proches de l'adaptateur.
• Essayez de brancher l'adaptateur sur une autre prise.

Après avoir effectué toutes ces vérifications, cliquez sur Réessayer, puis Suivant.

Par la suite, vous pourrez à tout moment relancer cet assistant pour installer de nouveaux adaptateurs Hercules ePlug et agrandir votre réseau CPL.

Si vous decide de déplacer votre adaptateur après avoir réussi son installation (pour le brancher sur une prise électrique située dans une autre piece, par exemple), il ne sera pas nécessaire de relancer cet assistant.

Si vous étés un utiliseur plus averti, vous pourrez vous plonger dans l'univers de Hercules ePlug Station, disponible en téléchargement sur http://www.hercules.com, pour configurer et superviser votre réseau.

3. VOTRE RESEAU CPL EN PRATIQUE

Maintenant que votre réseau CPL est installé, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment partager des dossiers, une imprimante, ou faire profiter ses amis de sa connexion ADSL pour jouer en ligne.

3.1. Quelques prérequis

• Les procédures décrites dans ce chapitre différent selon le système d'exploitation. Veillez à bien vous reporter aux chapitres correspondant à votre système.
• Vous avez créé un réseau CPL composé d'un ou plusieurs péripériques (ordinateur(s), modem, routeur, « Box » Internet, imprimante...).
• Les procédures de partage de connexion Internet s'appliquent aux ordinateurs ou périhériques connectés à votre modem routeur via un réseau CPL composé d'adaptateurs Hercules ePlug.
• Pour partager une connexion Internet, votre routeur et votre modem (ADSL Ethernet, Câble ou « Box » Internet) doivent être branchés à un adaptateur Hercules ePlug lui-même branché sur une prise de courant, puis allumés, et votre ligne Internet doit être activée.

3.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc

Le type de réseau CPL dépendra du matériel dont vous disposez.

Vous reliez...	Vous étés en mode...
un ou plusieurs ordinateurs à un modem routeur ADSL (ou un modem ADSL Ethernet relié à un routeur).	Infrastructure, dans lequel les adaptateurs sont connectés à votre réseau. Le mode Infrastructure convient à l'échange de données, au jeu en réseau, mais aussi au partage de connexion Internet et/ou d'une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre réseau, reportez-vous à la documentation du fabricant.
l'un de vos ordinateurs par cable directement à un modem ADSL USB ou Ethernet	Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les ordinateurs sont directement connectés les uns aux autres, par cable ou par CPL, sans aucun routeur. Le mode Ad hoc convient à l'échange de données ou au jeu en réseau entre deux ordinateurs.

3.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des donnees, une imprimante ou une connexion ADSL entre des ordinateurs Equipes de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au meme groupe de travail. En revanche, si vous efectue le partage entre Windows Vista et un systeme d'exploitation anterieur, veillez a bien definir le meme groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque: les chemins d'accès ci-dessous peuvent varier légément si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Voues aze associé votre ordinateur a un reseau prive (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possiblité de voir des peripheriques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Voues allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers,YOUR connexion Internet ouvoe imprimante.

3.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une box Internet, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les ordinateurs sont connectés à votre point d'accès, en l'occurrence libre que, libre modem routeur ou libre routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

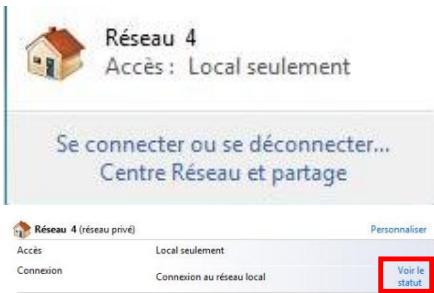

1. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
2. Cliquez sur le lien Voir le statut.

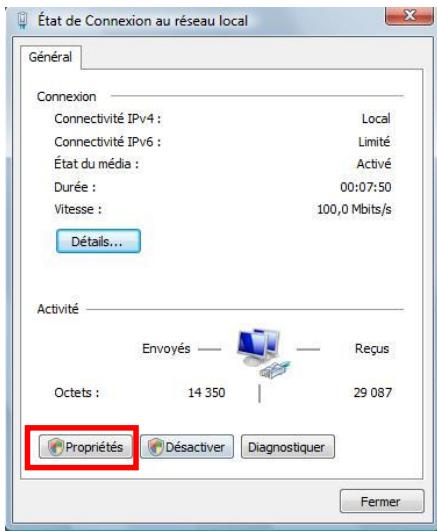

1. Dans la fenêtre État de Connexion réseau, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

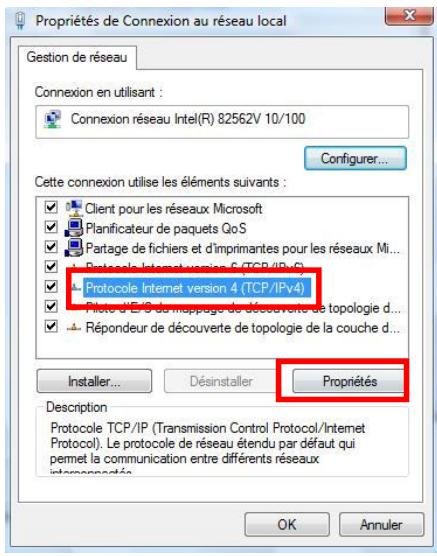

1. Dans l'onglet Propriétés de Connexion réseau, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

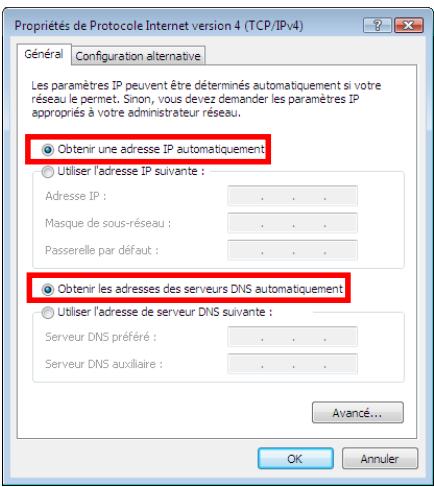

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les addresses des serveurs DNS automatique.
2. Cliques sur OK pour valider.
3. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

3.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc

Prenons l'exemple d'un réseau CPL Hercules composé, d'une part, d'un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre part, d'un ordinateur (que l'on appellera Point de connexion B) qui peut acceder à Internet.

Point de connexion A
Point de connexion B

Vous etes en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans point d'acces (ou routeur), via le reseau CPL. Pour que le Point de connexion B accede à la connexion ADSL du Point de connexion A :

• Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.

• L'ordinateur relié au modem doit être allumé.

• La ligne Internet doit être activée.

Actuellement connecté à :

Connexion haut débit

Accès: Réseau local et Internet

Réseau 4

Accès: Local seulment

Se connecter ou se déconnecter...

Centre Réseau et partage

1. Accedez au Centre Résseau et partage en cliquant sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Avant de mettre en partage vos dossiers,
votre imprimante ou votre connexion, vous
devez activer le partage depuis le Centre
Réseau et partage.

1. Cliquez sur Gérer les connexions réseau.

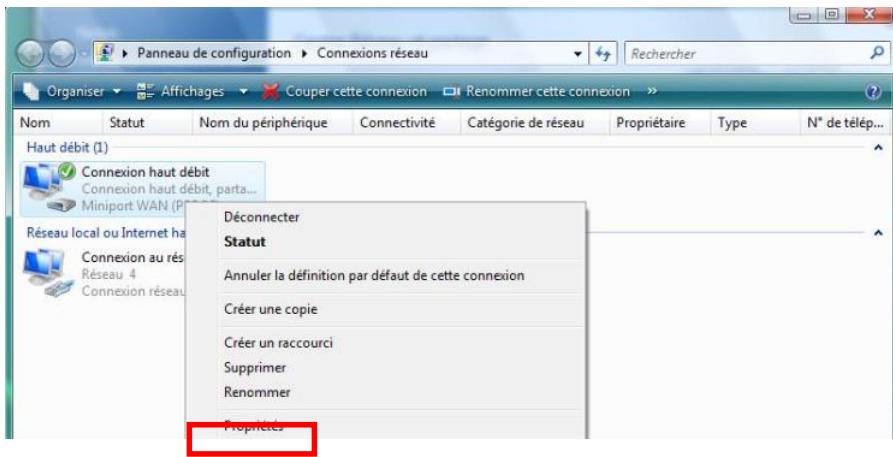

1. Cliquez avec le bouton croit de la souris sur Connexion haut débit, puis sélectionnez l'option Propriétés.

1. Dans l'onglet Partage, cochez les cases Autoriser d'autres utilisateurs du réseau à se connecter via la connexion Internet de cet ordinateur et Etabir une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter.

Note: L'option Etabir une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter permet d'activer la connexion Internet de l'ordinateur connecté au modem si ce dernier ne l'est pas au moment où un autre ordinateur souhaite se connecter à Internet.

Vous pouvez maintainant acceder à Internet via tous les ordinateurs de votre réseau.

3.3.3.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activer le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désactivé

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes que vous avrez partagés à partir de cet ordinateur.

Activier le partage de fichiers

Desactiver le partage de fichiers

Appliqueur

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.

• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contiendaure aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désactivé

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un acces reseau paise ouvir des fichiers
Activer le partage a fin que toute personne avec un acces reseau puisse ouvrir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossoir)

Appliqueur

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès reseau peuvent se connecter aux imprimantes attachés à l'ordinateur et les utiliser.

Activer le partage d'imprimante
Desactiver le partage d'imprimante

Applicuer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias © Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périhériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

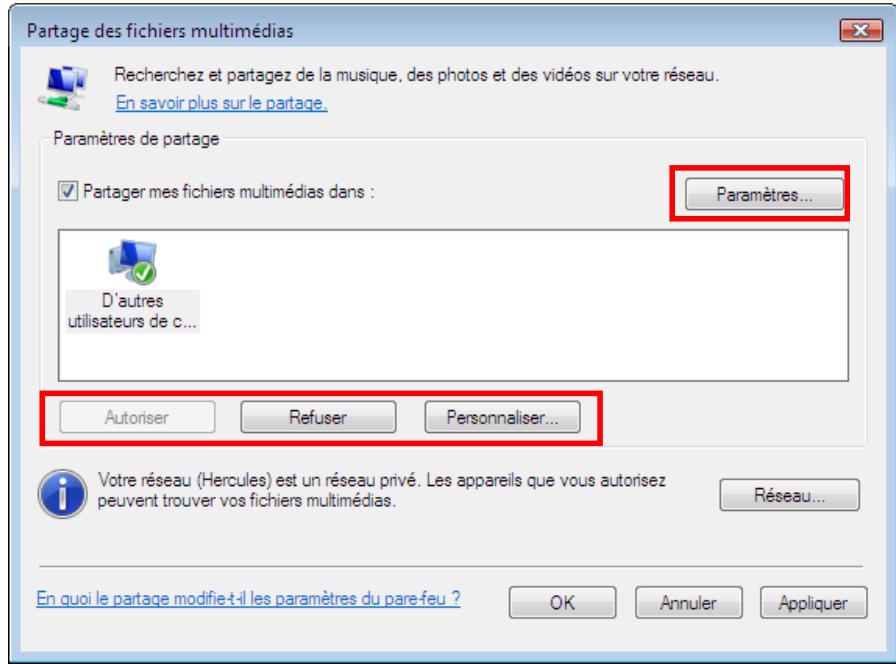

• Dans la fenêtre Partage des fischiers multimédias qui s'affiche, cochez la case Partager mes fischiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramétres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

3.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliser de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionné le dossier que vous souhaitez partager, sans l'ouvr. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton croit de la souris sur le dossier. Sélectionnez Partager.

1. Dans la fenêtre Partage de fichiers, Sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créé sur votre PC. Vous pouze également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple : \PC\Utilisateurs\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partages sur l'ordinateur ou les dossiers partages sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partagés sur cet ordinateur

3.3.5. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC\Utilisateurs\Wes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a eté défiñ, saisissez vosernom d'utilisateur et votre mot de passer.

Tous les dossiers partages apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

3.3.6. Windows Vista : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison connectés en reseau via des adaptateurs Hercules ePlug.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans entre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

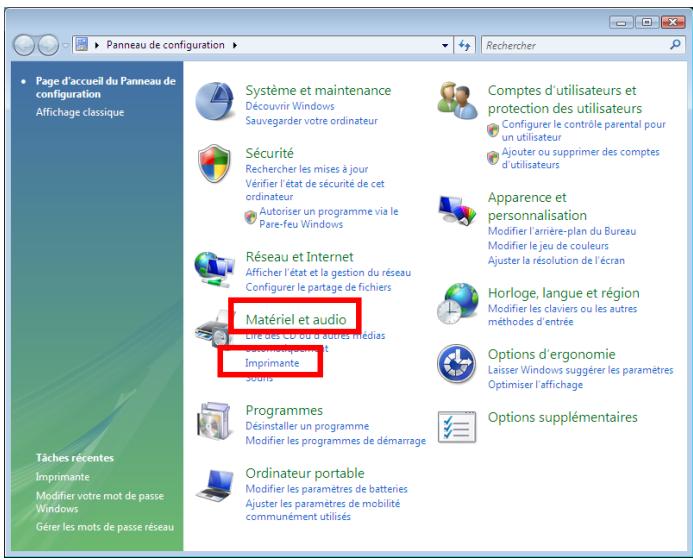

1. Cliquez sur Demarrer/panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

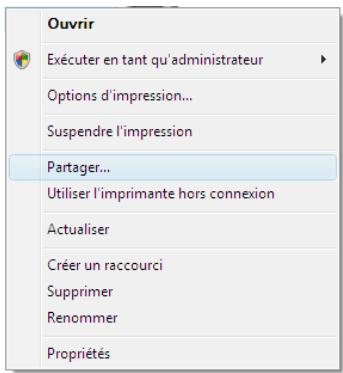

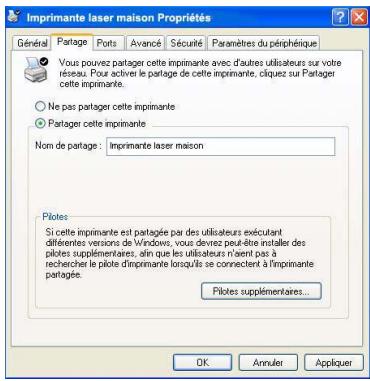

1. Cliquez avec le bouton croit de la souris sur l'imprimante et selectionnez l'option Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

3.3.7. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

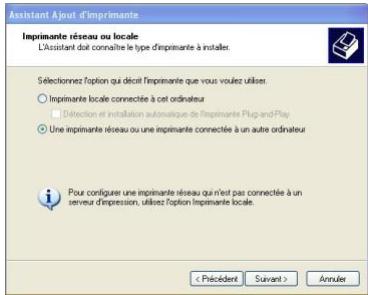

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

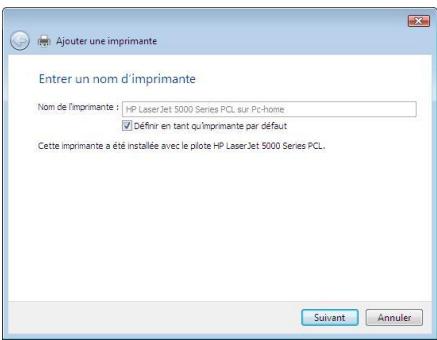

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.

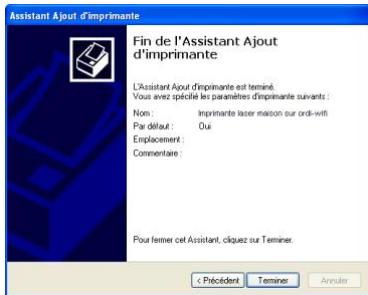

2. Cliquez sur Terminer pour fermer l'assistant.

3.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partir des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légément si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

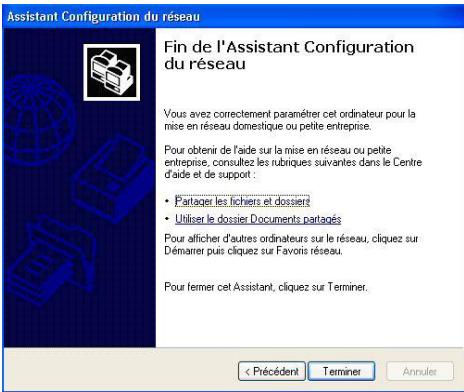

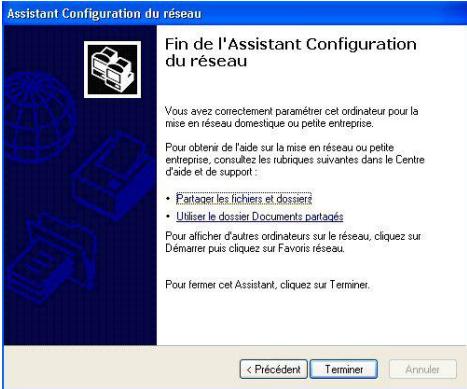

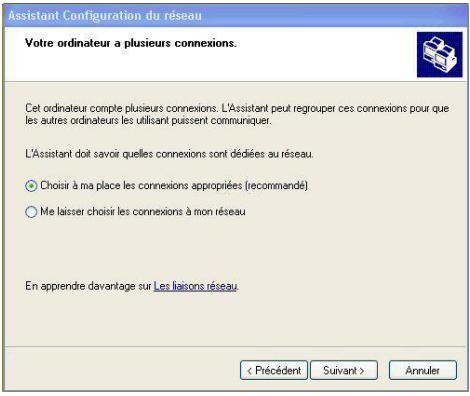

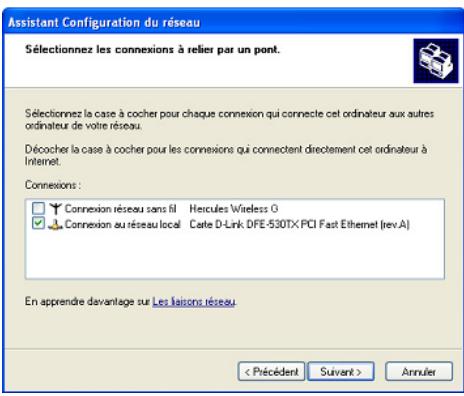

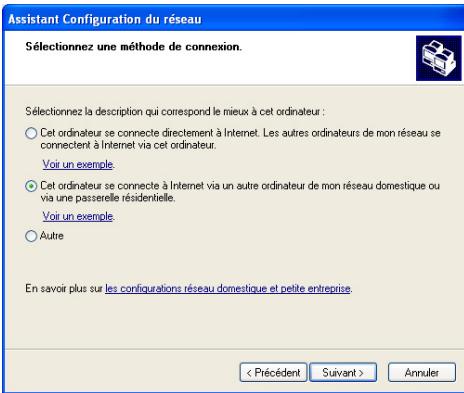

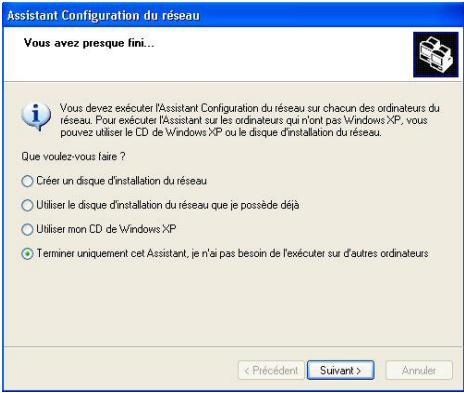

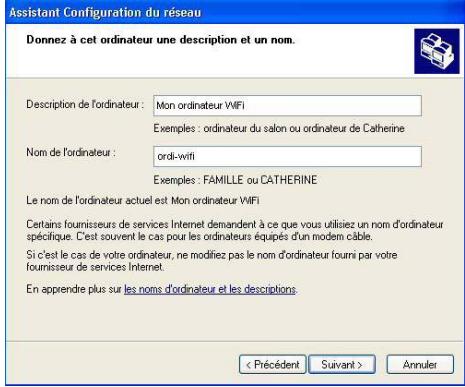

3.4.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

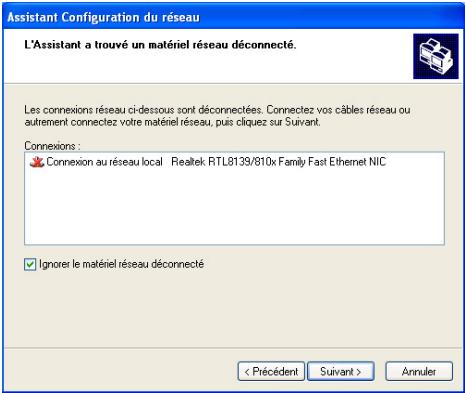

Assistant Configuration du réseau

L'Assistant a trouve un matériel reseau déconnecté.

Les connexions réseau ci-dessous sont déconnectées. Connectez vos cables réseau ou autrement connectez vous matériel réseau, pious cluser sur Suviant.

Connexions

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

gnoter le matériel reseau déconnecté

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Voulez-vous utilise une connexion partagée?

L'assistantant a trovou une connexion Internet partagée sur l'ordinaire "Péripéhérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommandé)
Non, me permettre deCHOISIR un autre moyen de me connecter à Internet

<Préci dent

Suivant

Annuler

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.
   La fenêtre ci-contre peut apparaître si l'Assistant a trouve un matériel réseau déconnecté.
3. Si vous connexion réseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Sinon, quittertz l'assistant en cliuant sur Annuler et établissez la connexion de toute périhérique réseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).
   La fenêtre ci-contre peut apparue si l'Assistant a trouve une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Assistant Configuration du réseau

Selectionnez une méthode de connexion.

Sélectionnez la description qui correspond le moins à cet ordinateur :

Cet ordreateur se connecte directement a Internet. Les autres ordreuteurs de mon réseau se connectent a Internet via ce ordreateur.
Voir un exemple
Cet ordinaire se connecte à Internet via un autre ordinaire de mon réseau domestique ou via une passerelle résidencière.
Voir un exemple
Autre

En savoir plus sur les configurations reseau domestique et petite entreprise

<Précièdent

Suivant>

Anruler

Assistant Configuration du réseau

Sélectionnez vous connexion Internet.

Sélectionnez vous connexion Internet à partir de la liste suivante.

L'Assistant a préselectionné "Connexion au réseau local 2" en tant que connexion la plus susceptible d'être correcte.

Connexions :

Connexion au reseau local 2

Carreseau Fast EthernetPCI Pealtek RTL8139 Family #2

Connexion 13942

Carte réseau 1394 #2

Connexion reseau sans fil

Hercules Wireless PCI Card HVGPICI-54

En savoir plus sur Comment déterminé votre connexion Internet

Suivant>

Annuler

Assistant Configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration généraque que vous avrez sélectionné n'est pas reconnommée car plus d'un ordreur se connecte directement à Internet. Il n'y a pas de moyen sécurité de patager des fichiers entre ordreurs en protegeant toute ordreur des menaces de sécurité Internet.

Microsoft recommend une réseau dans lequel tous les ordinateurs se connectant à Internet via un seul ordinateur ou via une passierese résidencelle.

Cet Assistant active le par-feu de connexion Internet (ICF) sur ce ordreateur, ICF va protégier les opérations de l'ordreur et les opérations de la société initialement éligible auchémpel ci-dessus des opérations de parente et autres des opérations d'intérêt.

Pour en-soient plus sur de nombreles configurations réseaux ou des techniques réseaux avancés dans le programme d'acquisition actuelle, consultative configurations réseaux recommendés dans le Centre d'Aide et de support.

<Précièdent

Suivant>

Annuler

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre.
2. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

3. Si la fenetre ci-contre apparait, selectionnez la connexion au réseau local (voite carte réseau Ethernet), puis cliquez sur Suivant.

4. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez un modem routeur Hercules, vos ordinateurs sont déjà protégés par le pare-feu intégré.

Assistant Configuration du réseau

Votre ordinateur plusieurs connexions.

Cer ordinaireupleplusieiconnexions.L'Assistantpeugretrogerencnconnnexionspourt que les autres ordinairesleurutilisantpuissioncommuniqueur.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées (recommende)

Me laisser voir les connexions à mon réseau

En apprendie davantage sur Les liaisons reseau.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinaire

Mon ordinateur WiFi

Exemples ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinateur actuel est Mon ordinateur WFi

Cetars fournisseurs de services Internet demandant à ce que vous utilisez un nom d'ordinateur spécifique. C'est souvent le cas pour les ordinateurs équispés d'un modern cable.

Si c'est le cas de toute ordinaire, ne modifies pas le nom d'ordinaire fouri par toute fournisseur de services Internet.

En apprendre plus sur les nombres d'ordinateur et les descriptions.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Nommezvoirereseau.

Nomine或者réne en spécifiant un nom de groupe de travail ci-dessous. Tous les ordinateurs de cette réseau devraient avoir le même nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant:

Annuler

1. Lorsque vous ordinateur compte au moins trois connexions (ou périhériques réseau de type Ethernet, Firewire ou WiFi), la fénètre ci contre s'affiche. Dans ce cas, laissez l'assistant désirier les connexions appropriées.

2. Cliquez sur Suivant.

3. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordi-CPL ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disnette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez besoin le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relat au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

3.4.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinateur :

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.

L'Assistant Configuration du réseau se lance.

1. Cliquez deux fois sur Suivant.

La fenetre ci-contre peut apparaitre si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre périhérique reseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).

La fenêtre ci contre peut apparaitre si l'Assistant a trové une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, sélectionnez l'option Me laisser pourrait les connexions à mon réseau, puis cliquez sur Suivant.

2. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion au réseau local et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui vont utiliser la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.

2. Cliquez sur Suivant.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.
2. Cliquez sur Suivant.

Poursuivez comme suit pour chaque ordinateur :

1. Saisissez le nom de l'ordinateur et eventuèlement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordi-CPL ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant cont figure l'ordinateur. Cette operation peut prendre quelques minutes.

Si vous reseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si vous réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000):

1. Vous pouvez selectionner l'option Creer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Voupez maintainant acceder à Internet en langant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

! Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé du modem.

3.4.3. Windows XP : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnéz Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et ité permet uniquement de partager des fischiers entre plusieurs utilisateurs d'un même PC. Les fischiers lors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche tager des fischiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vou puez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseilé er un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager

3.4.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris reseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaissant.

3.4.5. Windows XP: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipés d'un adaptateur Hercules ePlug.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion CPL. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

3.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avances)

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Demarrer/panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicé pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinaire, ordi-CPL ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a reussi et que vous devez redémarrer l'ordinateur.
2. Repetez la Procedure pour chaque ordinaire.

3.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau

Votre reseau CPL ne se limite pas aux ordinateurs sous Windows. Il accepte également les ordinateurs Equipes d'autres systèmes d'exploitation, tels que MAC OS ou Linux.

Pour savoir comment partager Internet, des dossiers, des imprimantes... sous MacOS ou Linux, reportez vous à la documentation du fabricant.

Outre les PC et ordinateurs portables, vous pouvez ajouter une large palette d'equipements réseau à votre réseau CPL: console de jeu, imprimante, décodeur TV, modem routeur, box Internet, point d'accès... à condition que cet équipement dispose d'un port Ethernet.

Pour savoir comment paramétre ces équipements, reportez-vous à la documentation du fabricant.

4. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://fs.hercules.com et selectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre leur problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plusrapidementvoire probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passer, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h* Le samedi et le dimanche de 7h à 12h* * heures de l'Est
France	0 299 93 21 33	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique (Français)	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

5. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présente produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectieux, contactez immeditément le Support Technique qui vous indiquera la procédure à suivre. Si le dernier est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défecteurs. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemet et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alterre, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une négligence, d'un accident, de l'usage normale, ou de toute autre cause non liée à un defaut materiel ou a un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, lesdits logiciels faisant I'objet d'une garantie specifique accordede par leurs editeurs.

6. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas etre élimine avec les déchets menagers normaux mais déposé à un point de collecte des déchets d'equipements electriques et electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Hercules ePlug™ 85 est une marque de Guillemot Corporation S.A. Microsoft® Windows® XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Mac OS® est une marque déposée d'Apple Computer, Inc. aux États-Unis et dans d'autres pays. Linux® est une marque déposée de Linus Torvalds. Intellon® est une marque déposée par Intellon Corporation. Toutes les autres marques et tous les autres noms déposés reconnns nationalement ou internationalement sont également reconnnus par les générantes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetreutilise en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION déclaré que l'apparilèe ePlug85 est conforme aux exigences essentielles et aux autres dispositions pertinente de la directive 1999/5/C. La déclaration de conformité peut-être consultée sur le site : http://ts.hercules.com/download/PLC/DoC/ePlug85/DoC-fra_ePlug85.pdf

Hercules est une division de Guillemot Corporation

Copyright

© Guillemot Corporation S.A. 2009. Tous droits réservés.

Aucune partie de ce manuel ne peut être produit, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par quelques moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écritte de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréfaçon ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possedez. Autant que possible, le CD-ROM d'installation contiendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logériels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et obtenir des informations sur les nouveaux à voir.

Contrat de licence utiliseur final

IMPORTANT: veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l'utiliser, pour un employe respectant les termes du Présent Contrat. Vous vous envisagce à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuillez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivant la date de votre achat à l'endet où vous l'avez acheté.

La propriété du Logiciel (dénomme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, filchiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquiérer accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres propriétis contenus dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résilliation du Présent Contrat, l'acquérér est engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louser ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lié et accepte les termes et conditions du Présent Contrat.
2. L'acquéréeur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquérèse reconnaît et accepté le copyright apparentant à Guillemot Corporation S.A. Le copyright ne doit en chaque cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
4. La licence octroie à l'utiliser le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit équémentaire.
5. Sauf dans les limites permises expressé par le Présent Contrat, l'acquérér ne peut pas s'engage à, ni permettre à un tiers de s'engage à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps ; faire des modifications ou des copies de chaque dette que ce soit ; désassember, dé-compiler ou modifier le Logiciel d'une façon menière ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utiliser ; faire des copies ou des traductions du Manuel de l'utilitaire.
