EPLUG 200 MINI - Adaptateur CPL HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur CPL
Utilisation principale	Extension réseau via câblage électrique
Connexion	Ethernet
Norme CPL	Non précisé
Vitesse de transfert	Non précisé
Alimentation	Prise secteur intégrée
Compatibilité	Réseaux domestiques
Installation	Plug and Play
Indicateurs LED	Oui
Dimensions	Non précisé
Poids	Non précisé
Fonctionnalités supplémentaires	Supervision réseau via logiciel
Sécurité	Mot de passe réseau configurable
Garantie	Non précisé
Support technique	Disponible

FOIRE AUX QUESTIONS - EPLUG 200 MINI HERCULES

Comment puis-je connecter le HERCULES EPLUG 200 MINI à mon appareil ?

Pour connecter le HERCULES EPLUG 200 MINI, utilisez le câble fourni pour le brancher à la prise de votre appareil. Assurez-vous que l'appareil est éteint avant de le connecter.

Que faire si le HERCULES EPLUG 200 MINI ne s'allume pas ?

Vérifiez que le HERCULES EPLUG 200 MINI est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de changer de prise ou de vérifier le câble d'alimentation.

Est-ce que le HERCULES EPLUG 200 MINI est compatible avec tous les appareils ?

Le HERCULES EPLUG 200 MINI est conçu pour être compatible avec la plupart des appareils électroniques courants. Toutefois, vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Comment régler le volume sur le HERCULES EPLUG 200 MINI ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant du HERCULES EPLUG 200 MINI. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si le son est de mauvaise qualité ?

Vérifiez le câble audio pour vous assurer qu'il est bien connecté. Assurez-vous également que les paramètres audio de votre appareil sont correctement configurés et que le volume est réglé à un niveau approprié.

Le HERCULES EPLUG 200 MINI est-il facile à transporter ?

Oui, le HERCULES EPLUG 200 MINI est compact et léger, ce qui le rend facile à transporter. Vous pouvez l'emporter partout avec vous sans problème.

Comment nettoyer le HERCULES EPLUG 200 MINI ?

Pour nettoyer le HERCULES EPLUG 200 MINI, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'appareil.

Où puis-je trouver le manuel d'utilisation du HERCULES EPLUG 200 MINI ?

Le manuel d'utilisation est généralement inclus dans l'emballage de l'appareil. Vous pouvez également le télécharger sur le site officiel du fabricant.

Que faire en cas de problème technique avec le HERCULES EPLUG 200 MINI ?

Si vous rencontrez un problème technique, consultez d'abord le manuel d'utilisation pour des solutions de dépannage. Si le problème persiste, contactez le service client du fabricant pour obtenir de l'aide.

MODE D'EMPLOI EPLUG 200 MINI HERCULES

2.1. Comment placer Hercules ePlug 200 Mini
2.2. Le CPL, partenaire du WiFi dans notre maison 8

2.2.1. Connecter deux ordinateurs dans un réseau CPL 8
2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL 8
2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL 9

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Mini Duo 10
2.4. Vous avez déjà créé un réseau CPL : ajust d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 Mini Solo ou Duo) 13

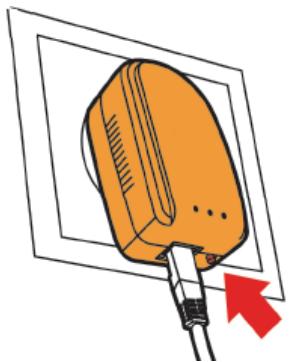

2.5. Comment changer le mot de passer réseau 16

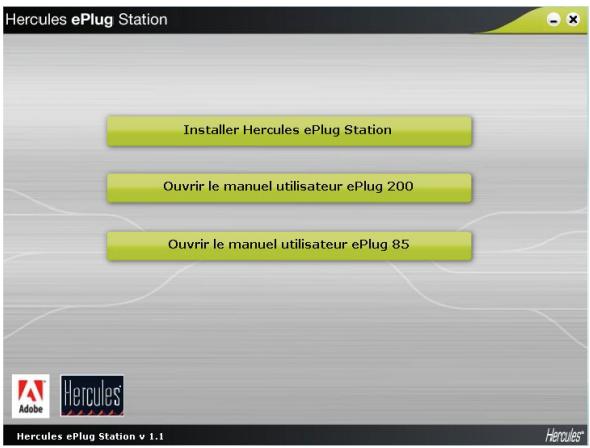

3. SUPERVISER SON RESEAU AVEC HERCULES ePLUG STATION 17

3.1. Telecharger Hercules ePlug Station 17

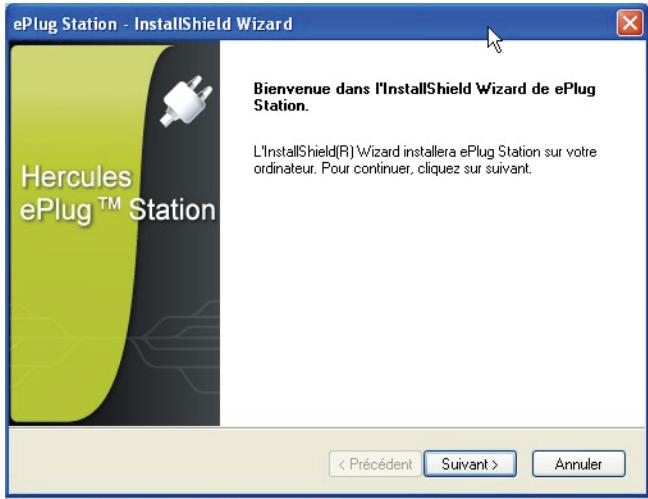

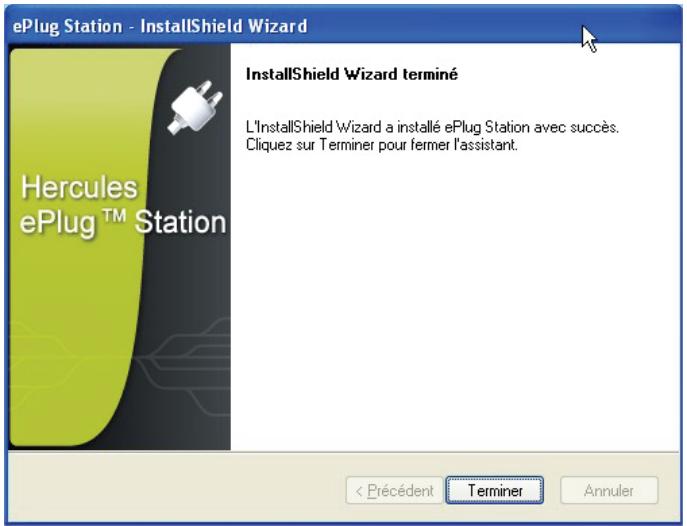

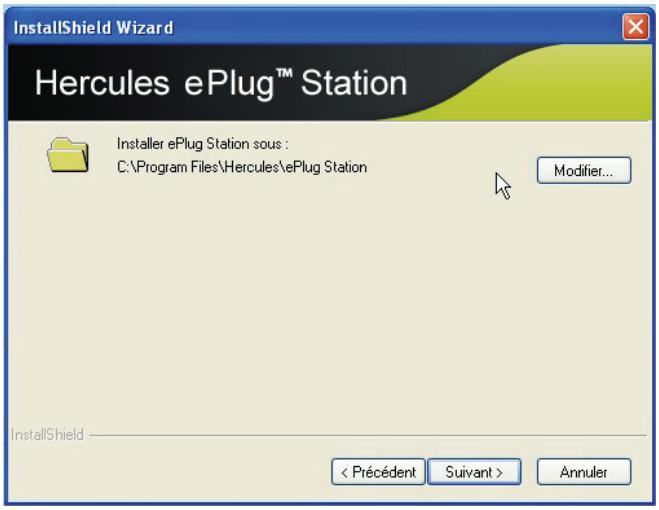

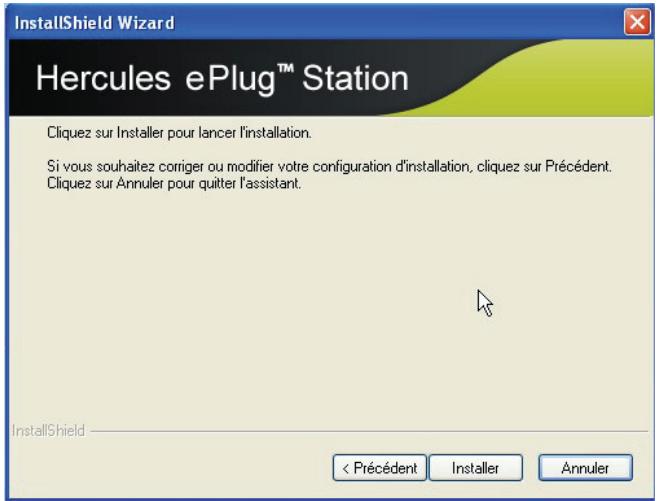

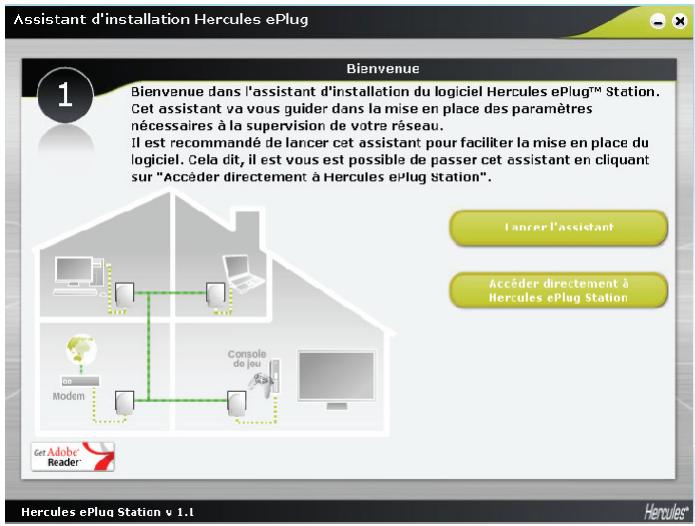

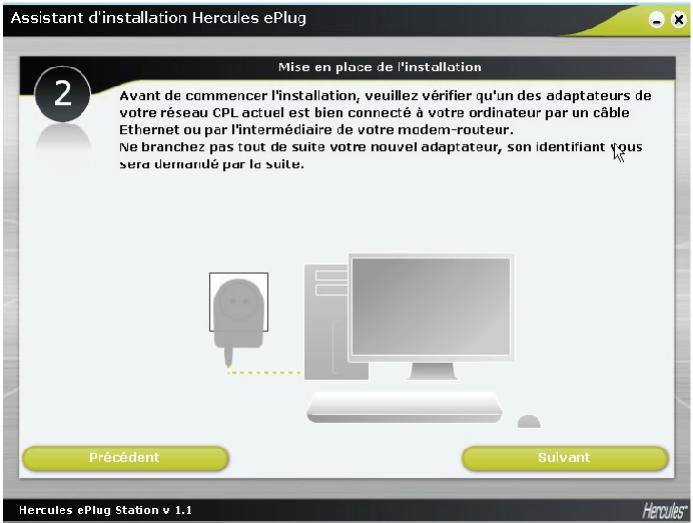

3.2.Installer Hercules ePlug Station 17

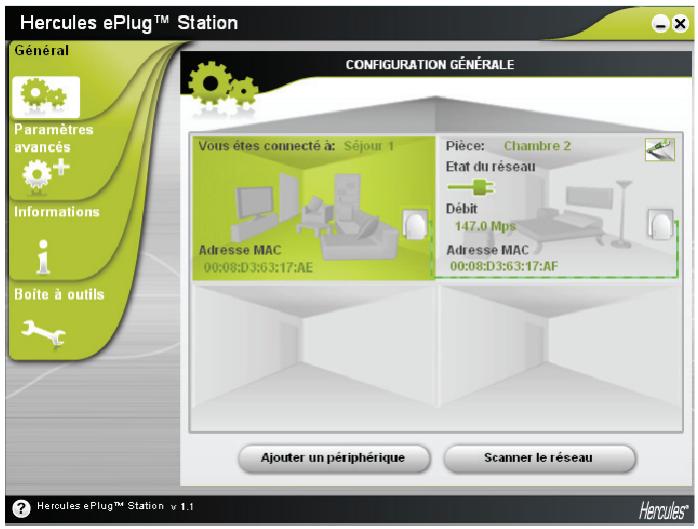

3.3. Supervisor son réseau CPL 25

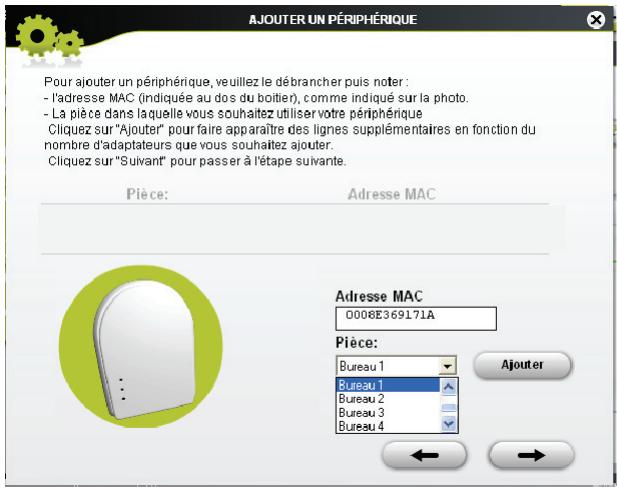

3.4. Ajouter un ou plusieurs adaptateurs à son réseau de surveillance Hercules ePlug Station 26
3.5. Scanner le réseau 27
3.6.Modifier l'emplacement d'un adaptateur 27

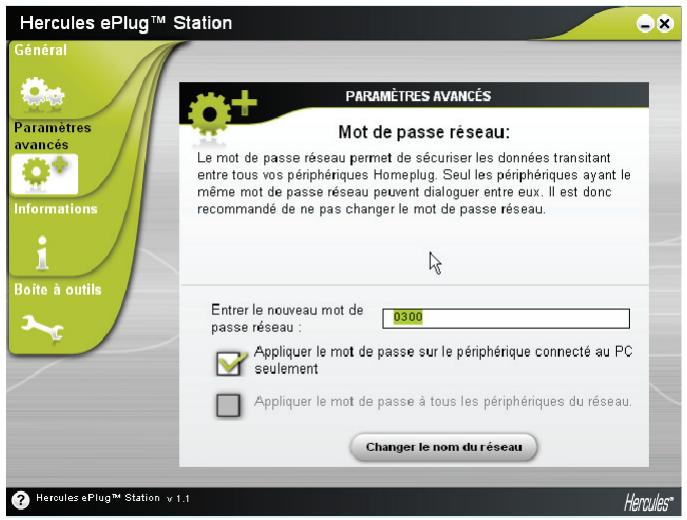

3.7.Modifier le mot de passer de son réseau CPL 28

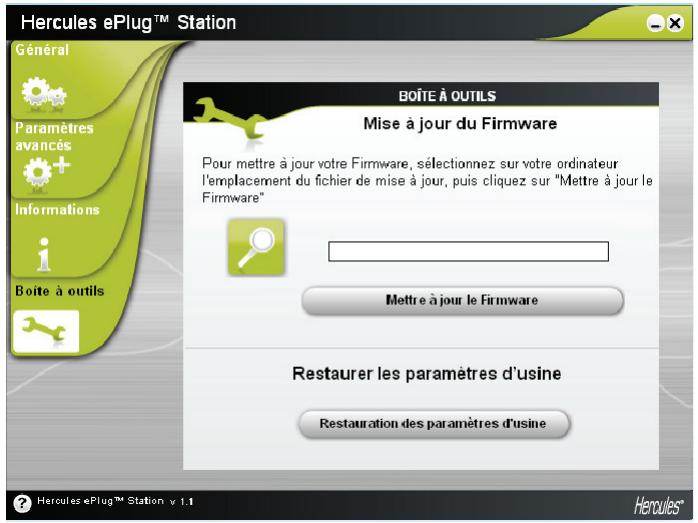

3.8.Metre à jour le firmware 29
3.9. Restaurer les paramètres d'usine de l'adaptateur ePlug connecté au PC............ 30

4. VOTRE RESEAU CPL EN PRATIQUE 31

4.1. Quelques prérequis 31
4.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc 31
4.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 32

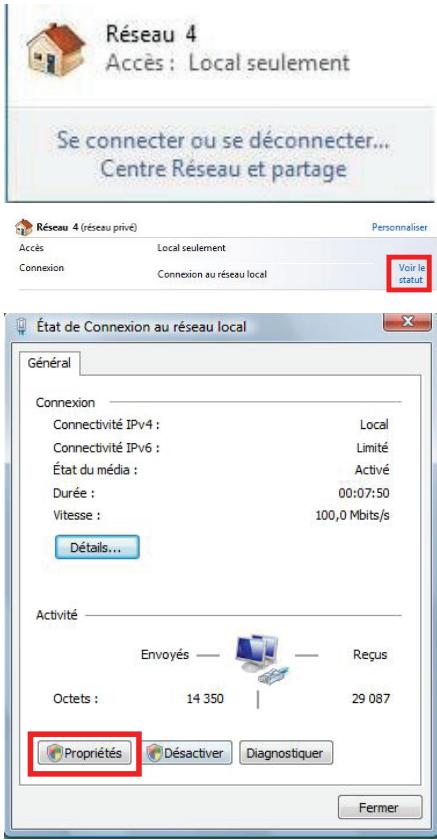

4.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 32

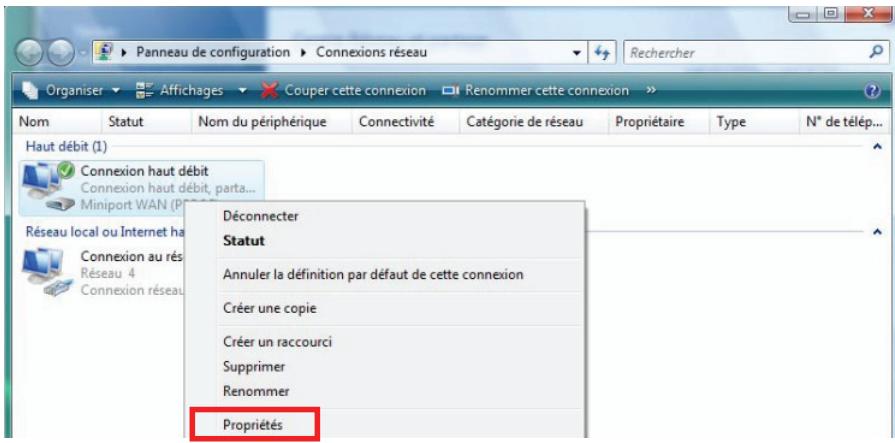

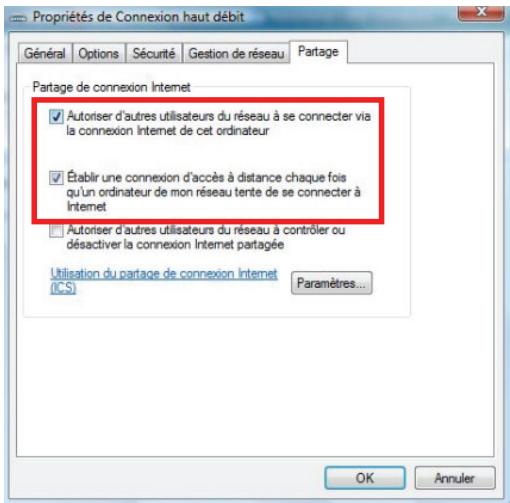

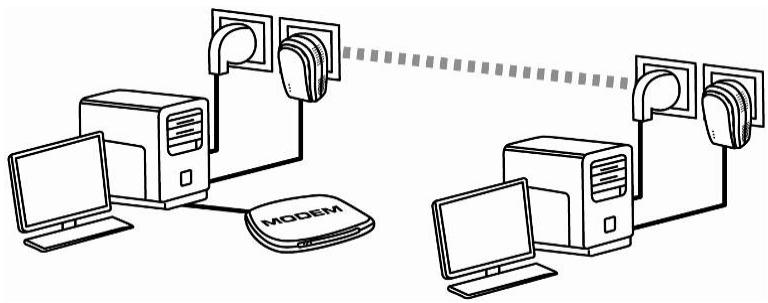

4.3.2. Windows Vista: Partager une connexion ADSL dans un réseau de type Ad hoc 35

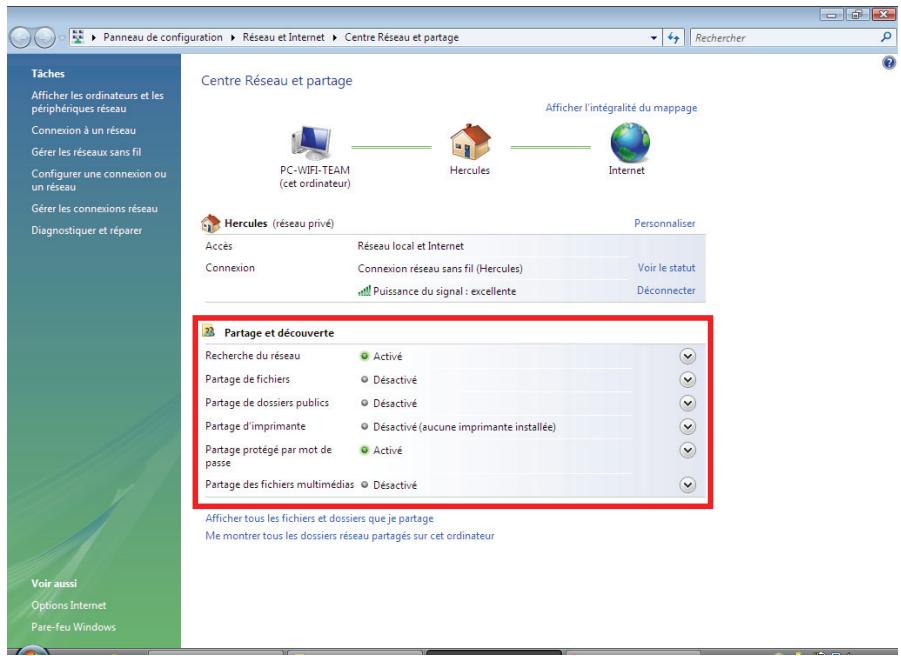

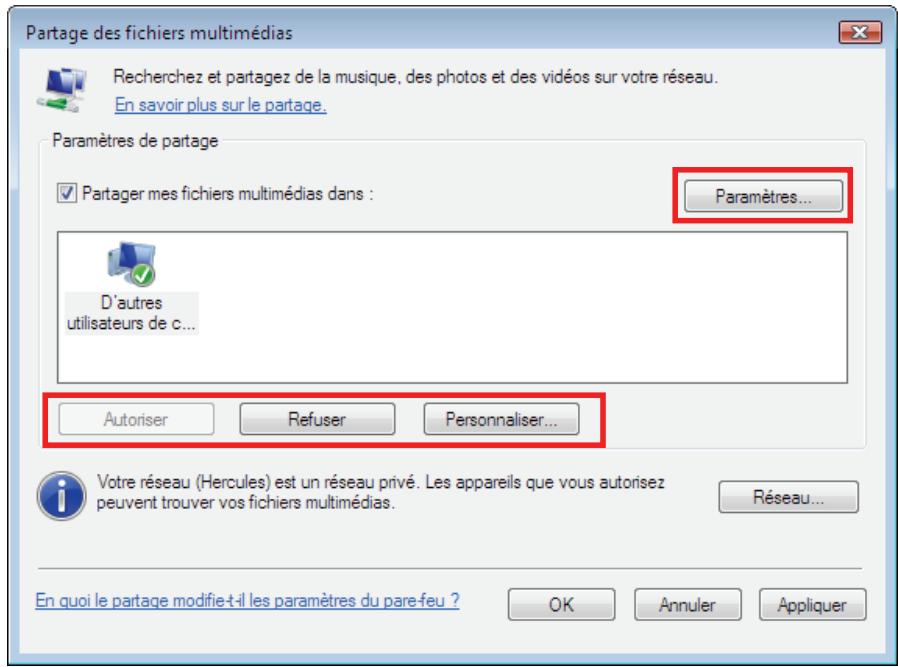

4.3.3.Activer le partage 37

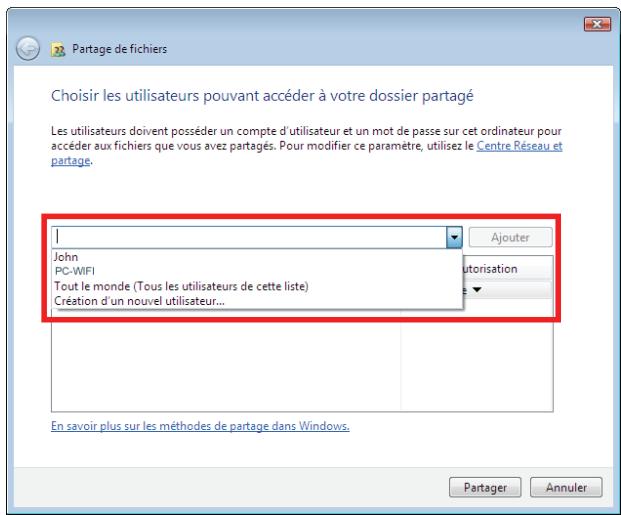

4.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnels..... 40
4.3.5. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 42

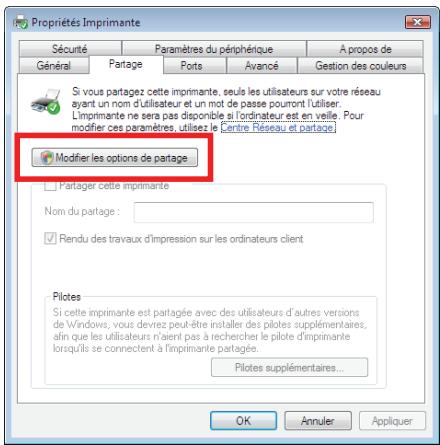

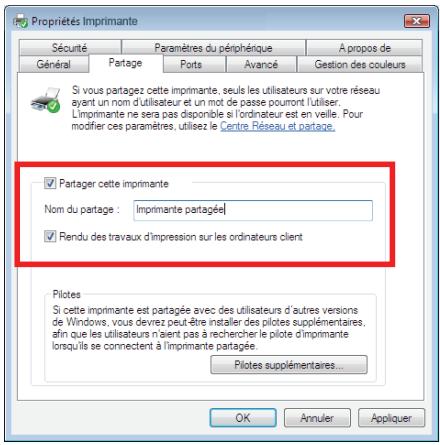

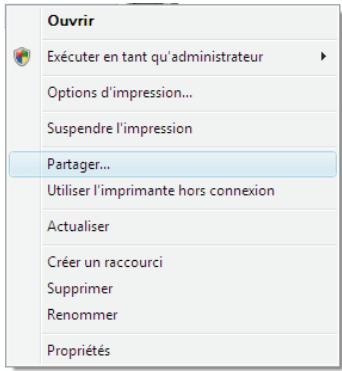

4.3.6. Windows Vista: Metre en partage une imprimante 42

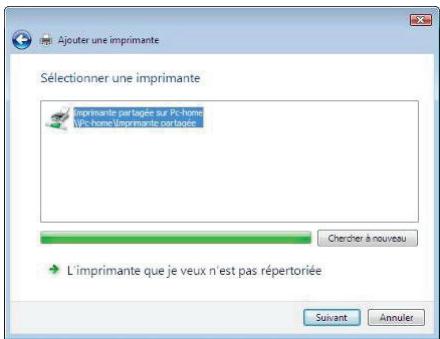

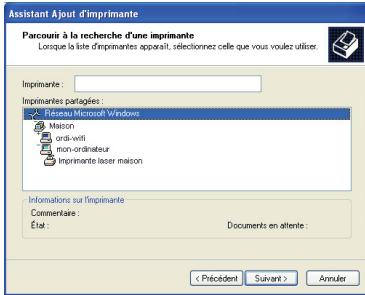

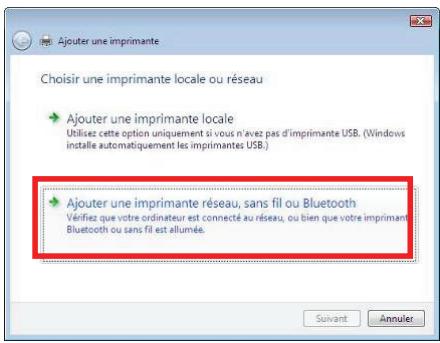

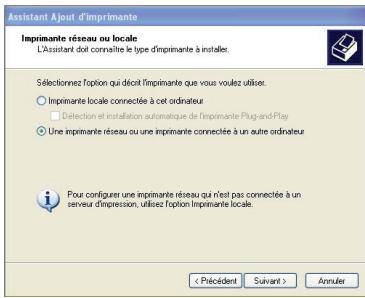

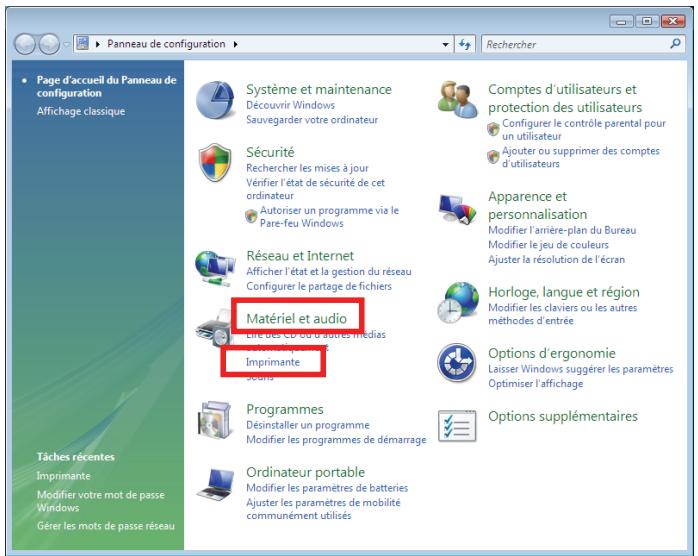

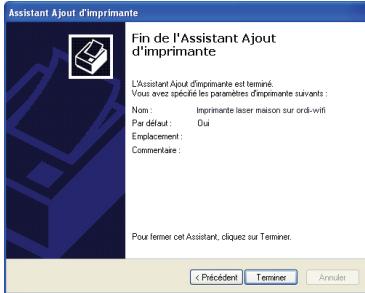

4.3.7. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 45

4.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 46

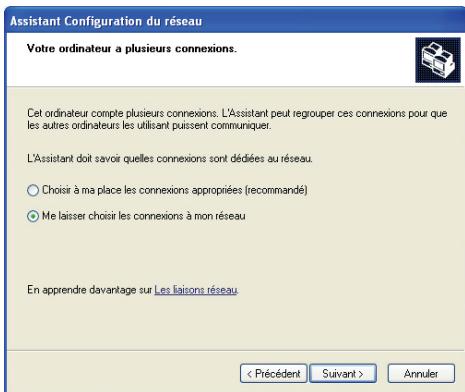

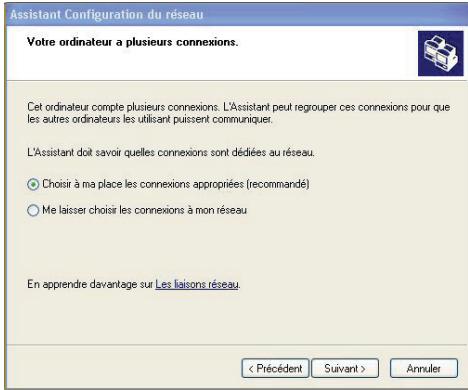

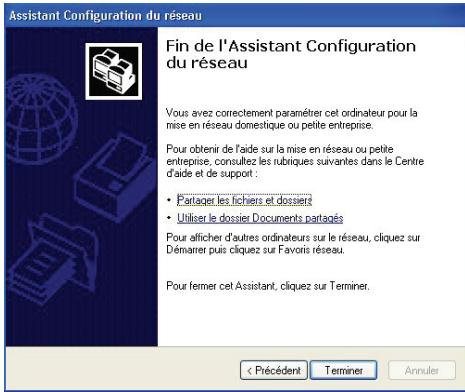

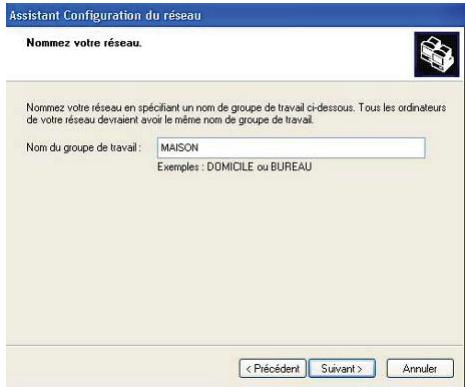

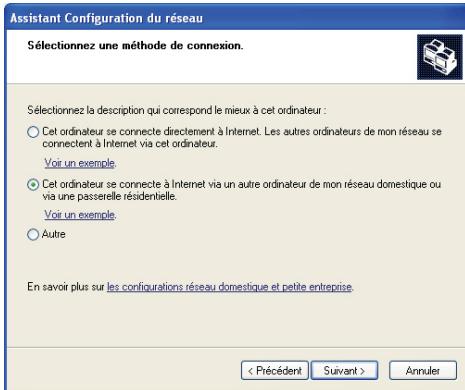

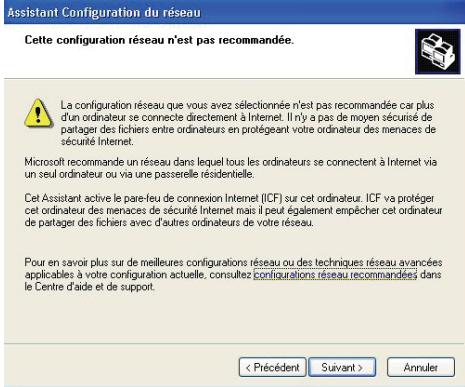

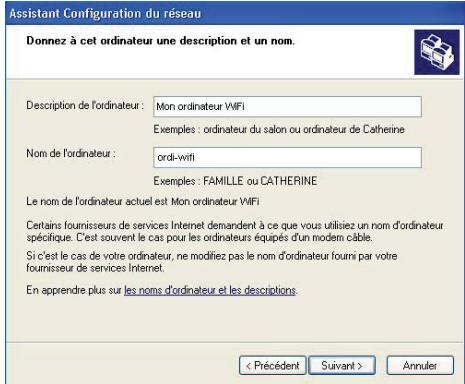

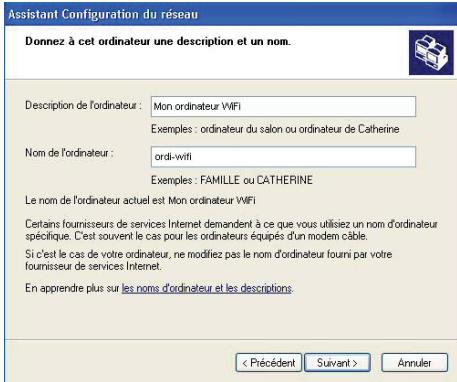

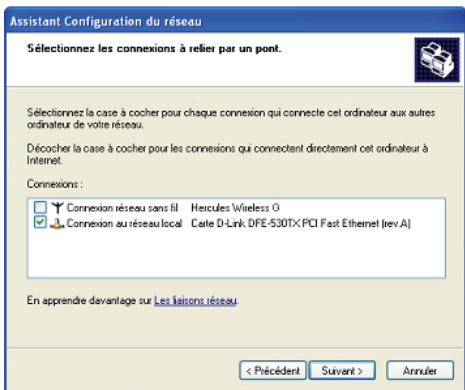

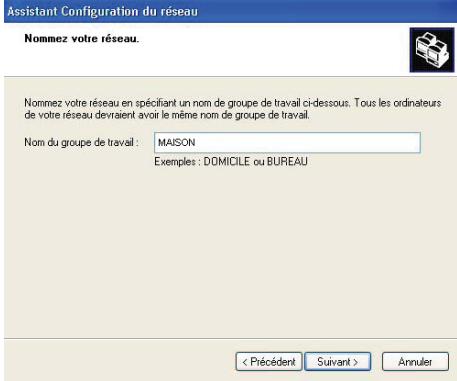

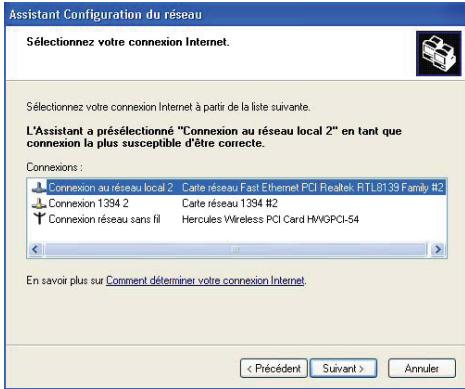

4.4.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 47

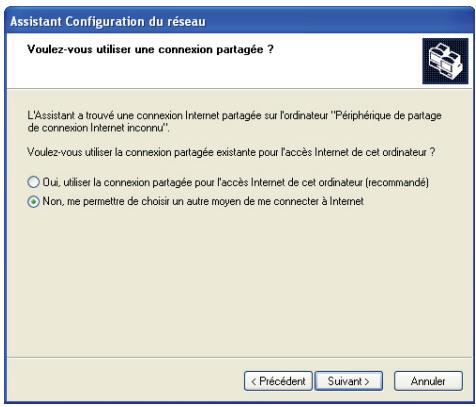

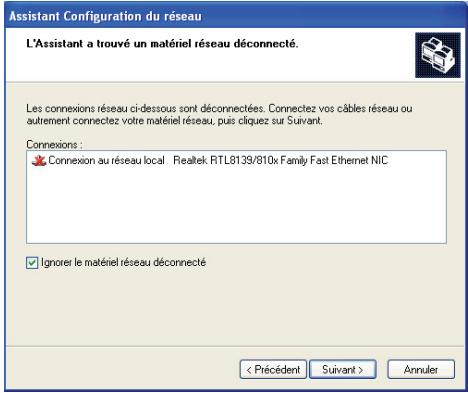

4.4.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 50

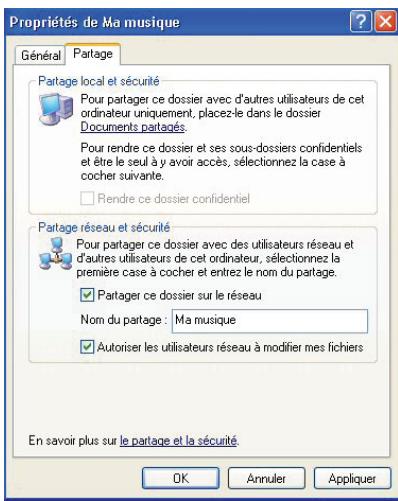

4.4.3. Windows XP: Mettre en partage des dossiers 55
4.4.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 56

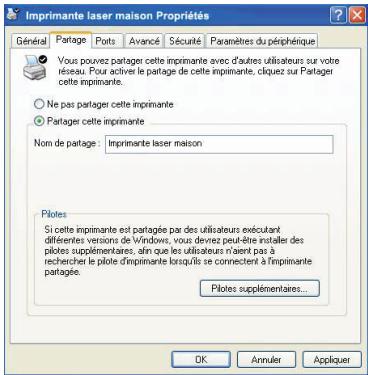

4.4.5. Windows XP: Mettre en partage une imprimante 56

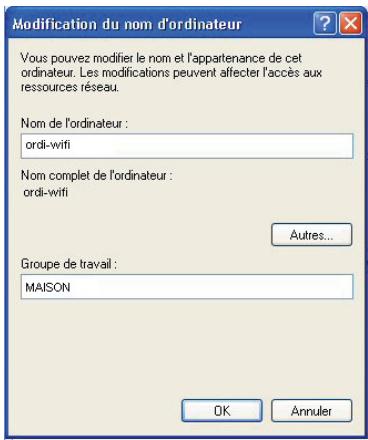

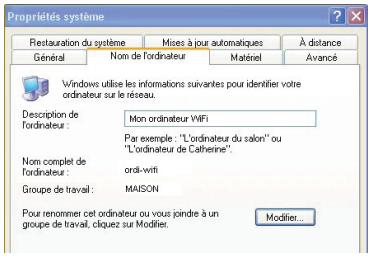

4.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avances) 58

4.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau 58

1. ASSISTANCE TECHNIQUE 59
2. GARANTIE 59
3. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONMENTNEL 60

VOTRE ADAPTATEUR HERCULES ePLUG 200 MINI

Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation électrique existante de votre habitation pour transporter en tout comport des données numériques (audio, video, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative ideale pour tous ceux qui souhaitent creer un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs écais ou d'autres obstacles qui génent la transmission sans fil des données).

Hercules ePlug 200 Mini est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de courant de la maison (du rez-de-chaussée à l' étage) pour les transformer en autant de points de connexion réseau possibles. De plus, les adaptateurs Hercules ePlug 200 Mini peuvent être librement débranchés et rebranchés sur d'autres prises de la maison, en fonction de ses besoin (changement de place d'un ordreur, de son modem routre...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son réseau.

Un réseau étant constitué au minimum de deux apparciels connectés entre eux, il vous suffira de branchier deux adaptateurs Hercules ePlug 200 Mini sur deux prises électriques de votre habitation (dans la même piece ou dans des pieces différentes). Par exemple, pour acceder à Internet, vous pouvez relier votre modem ou votre box Internet à un adaptorateur Hercules ePlug branché sur la prise de courant la plus proche, et votre ordinateur à un autre adaptorateur Hercules ePlug branché sur une autre prise de courant. Enfin, votre réseau est déjà préconfigué pour vous apporter une sécuritéxmaxle.

Tous les produits de la gamme Hercules ePlug 200 sont compatibles avec le standard HomePlug AV (incluant les péripériques fonctionnant à 200 Mbits/s), qui permet de profiter d/images en haute définition ou de diffuser en streaming des fischiers multimédias en tout comfort. Ces adaptateurs peuvent être combinés selon vos besoin ou en fonction de vos péripériques (un décodeur TV avec une box, un modem avec un ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouvez quelques configurations possibles illustrées dans la section d'installation de ce manuel.

Enfin, dans un souci de respect de l'environnement, Hercules vous propose des adaptateurs économés en énergie, conformes à la directive européen ERP (Energy Related Products), qui garantit une consommation électrique inférieure à 1 Watt lorsqu'elle est en veille.

Le standard HomePlug AV n'est pas compatible avec le standard Homeplug 1.0 correspondant à la gamme Hercules ePlug 85 (et des autres adaptateurs de ce standard). Mais rien ne vous empêche de creer dans votre maison un réseau composé d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.

Meme si ce type d'appareil ne presente aucun danger pour votre installation électrique, il convendra de respecter certaines recommendations décrites ci-après.

1.1. Recommendations

• Branchez l'adaptateur Hercules ePlug 200 Mini uniquement sur un réseau électricque conforme aux normes de sécurité et aux specifications de sa plaque signalétique. En cas de doute, contactez unElectricien ou votre fournisseur d'électricité.
• N'ouvrez enaucn cas l'adaptateur Hercules ePlug 200 Mini, you risqueriez d'endommager les composants internes.
• N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 200 Mini.
• N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 200 Mini.
• Si vous nevez effectuer la maintenance de votre adaptateur Hercules ePlug 200 Mini, débranchez votre adaptateur et faites appel à du personnel qualifié pour éviter tout risque d'électrocution.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre adaptateur éloigné :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cuisinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Branchez l'adaptateur Hercules ePlug 200 Mini uniquement dans une piece suffisamment aérée.

• Branchez l'adaptateur Hercules ePlug 200 Mini uniquement avec le cable Ethernet fourni.
• Débranchez l'adaptateur Hercules ePlug 200 Mini de la prise électrique si vous prévoyez de ne pas l'utiliser pendant une période prolongée.
• Débranchez l'adaptateur Hercules ePlug 200 Mini de la prise électrique avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'aerosols, d'eau, de produits chimiques à base de solvants, de benzène, d'alcool ou d'autres produits de nettoyage.
• Tenez les enfants éloignés des prises électriques.

1.2. Specifications

Chipset Atheros INT6400
Compatible avec les specifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
Compatible avec le standard Homeplug AV
Coexistent avec les modules Homeplug 1.0
- Cryptage avec le protocole de sécurité AES 128 bits
Débit de 200 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
Porte de 200m sur le réseau électricque
Port Ethernet RJ45
- Consommation moyenne: 4,3 W en utilisation, 0,9 W en veille lorsque aucune donnée ne circule (ces données peuvent varier en fonction de l'installation électrique de votre maison)
Alimentation interne 100 240VCA,50 / 60Hz
Bouton d'association permettant d'ajouter un adaptateur Hercules ePlug 200 dans un réseau existant
Voyants en façade

1.3. Configuration requise

Pour connecter des péripériques aux adaptateurs Hercules ePlug 200 Mini :

• Une interface réseau de type Ethernet doit être disponible sur chaque périphérique à connecter (ordinateur, console de jeu, modem, routeur, décodeur TV, etc.)

Pour acceder à Internet avec l'adaptateur Hercules ePlug 200 Mini :

Ligne Internet active
- Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boite

Vérifiez que les éléments suivants sont bien prênts dans la boîte :

En fonction du pack :

Hercules ePlug 200 Mini Solo : 1 adaptateur
Hercules ePlug 200 Mini Duo : 2 adaptateurs

Guide de démarrage rapide en français
Cable Ethernet (1 par adaptateur)

Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en téléchargement sur http://www.hercules.com.

1.5. Description des voyants

:voyant indiquant le statut de la connexion CPL :

• vert : connexion de très bonne qualité (débits supérieurs à 60 Mbits/s)
• orange : connexion de qualité moyenne-bonne (débits compris entre 60 et 40 Mbits/s)
• rouge : connexion de qualité médiocre (débits inférieurs à 40 Mbits/s)

:voyant de connexion Ethernet :

allumé si le cable Ethernet est connecté
- clignote lors des transferts de données

:voyant d'alimentation : clignote lors du traffic

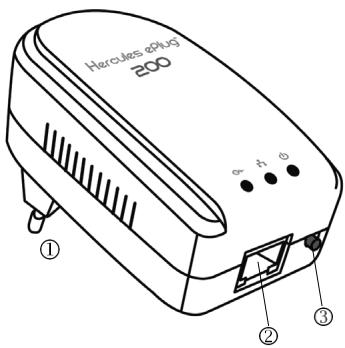

1.6. Description de la connectique

① Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 200 Mini sur la prise secteur
② Port Ethernet permutant de relier l'adaptateur Hercules ePlug 200 Mini à un périhérique (ordonateur de bureau, ordinateur portable, netbook, console de jeu, écoderur TV, modem/routeur, box Internet)
③ Bouton d'association à triple fonction, permettant

d'activer l'association afin de connecter d'autres adaptateurs ePlug 200 au réseau (par un appui court de 2 à 4 secondes): levoyant d'alimentation clignote
de générer aléatoirement un nouveau mot de passée réseau (par un appui moyen de 8 à 12 secondes): l'adaptateur redémarre lorsque vous relâchéz le bouton
de réinitialiser les paramètres Usine (par un appui long supérieur à 15 secondes): l'adaptateur redémarre

Pour que l'adaptateur Hercules ePlug 200 Mini passe en mode veille, la carte réseau de l'ordinateur ou d'un autre péripérisque réseau doit être inactive (pas de transfert de données). Pour être certain qu'elle soit constamment inactive, vous pouvez débrancher l'ordinateur de la prise secteur, notamment si vous n'avez pas l'intention de l'utiliser pendant une certaine période, ou, si l'ordinateur est branché sur une multiprise disposant d'un bouton Marche/Arrêt, vous pouvez appuyer sur le bouton Arrêt de cette-ci.

2. INSTALLATION DE HERCULES ePLUG 200 MINI

L'adaptateur Hercules ePlug 200 Mini a ete conu dans un souci de simplicité d'utilisation et d'installation, tout en minimisant I'espace occupe sur la prise, grace a son design compact. Si vous avei déjà achete et installe des adaptateurs Homeplug (ou CPL), Hercules fournit un Guide d'installation rapide qui vous aide, au travers de plusieurs etapes dans I'ajout de vos adaplateurs Hercules ePlug 200 dans voire reseau CPL existant.

Si vous étés novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux chapitres 2.1 et 2.2.

Sinon, vous pouvez directement acceder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Mini Duo qui détaillé, étape par étape, l'installation de votre Hercules ePlug 200.

Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la section 2.4 Vous avez déjà créé un réseau CPL : ajout d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 Mini Solo ou Duo).

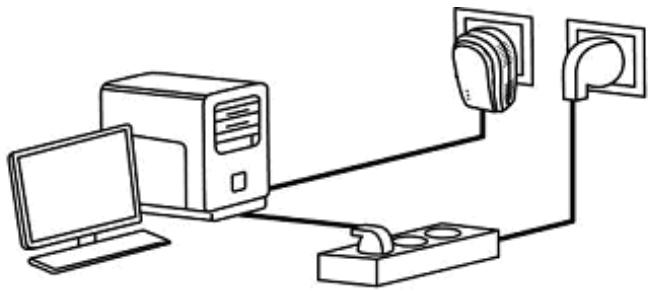

2.1. Comment placer Hercules ePlug 200 Mini

Pour vous aider à brancher votre Hercules ePlug 200 Mini, commencez par besoin une prise électricque proche de l'équipment que vous souhaitez connecter et suivez les recommendations fournies ci-après.

Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques recommendations :

• Branchez les adaptateurs et les péripériques (ordonateur, box,...) de préférence sur une prise murale distincte : une pour l'adaptateur et l'autre pour le péripérisque à connecter au réseau CPL.
  Si vous branchez sur la meme multiprise un adaptateur et un periphérique, les performances (debits) de leur reseau risquent d'etre affectees.

2.2. Le CPL, partenaire du WiFi dans votre maison

Dès lors que vous possédez un modem routeur ou une box, les équipements, qu'ils soient connectés en WiFi ou en CPL, peuvent tout à fait communier ensemble. Toutes les données sont acheminées à un point central, en l'occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.

Il est donc tout à fait possible de faire communier un ordinateur ou tout autre équipement réseau connecté en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.

Vous trouvez dans les chapitres 2.2.1 à 2.2.3 différents examples de réseaux purement CPL. Rien ne vous empêche d'y ajouter des périhériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.

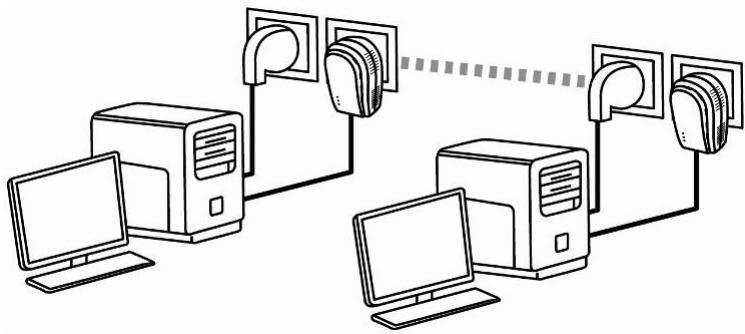

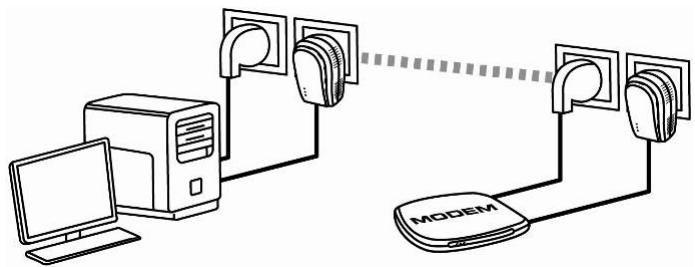

2.2.1. Connecter deux ordinateurs dans un réseau CPL

2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL

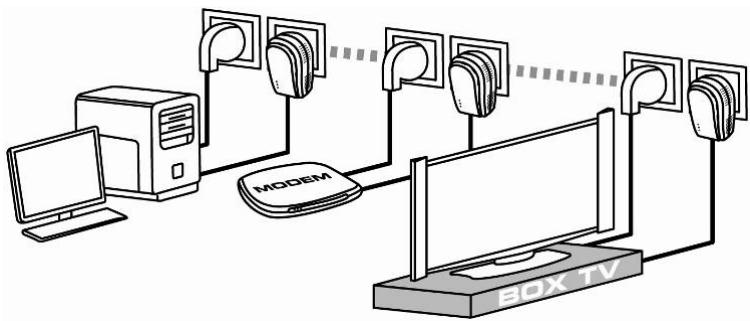

2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL

2.3. Vous n'avez pas encore créé de réseau CPL: première installation de Hercules ePlug 200 Mini Duo

Le standard Homeplug AV des adaptateurs Hercules ePlug 200 n'est pas compatible avec le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug 14 Mbits/s, mais ces deux standards peuvent coexist. En effet, si vous avez déjà installé un réseau CPL au standard Homeplug 1.0 (par exemple des adaptateurs Hercules ePlug 85), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 200. En revanche, rien ne vous empêche d'installer dans votre habitation un deuxième réseau composé d'adaptateurs Hercules ePlug 200 et de pérophériques compatibles Homeplug AV.

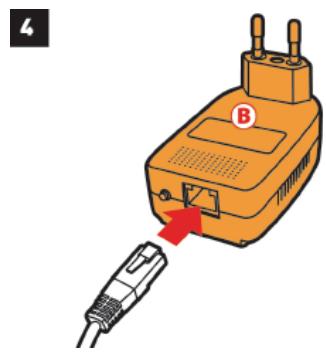

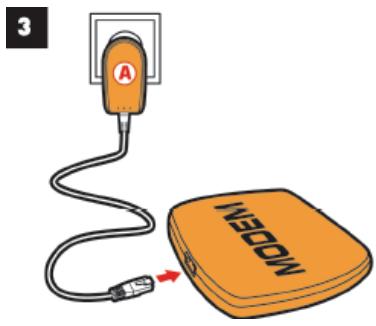

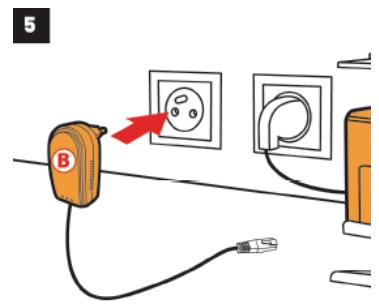

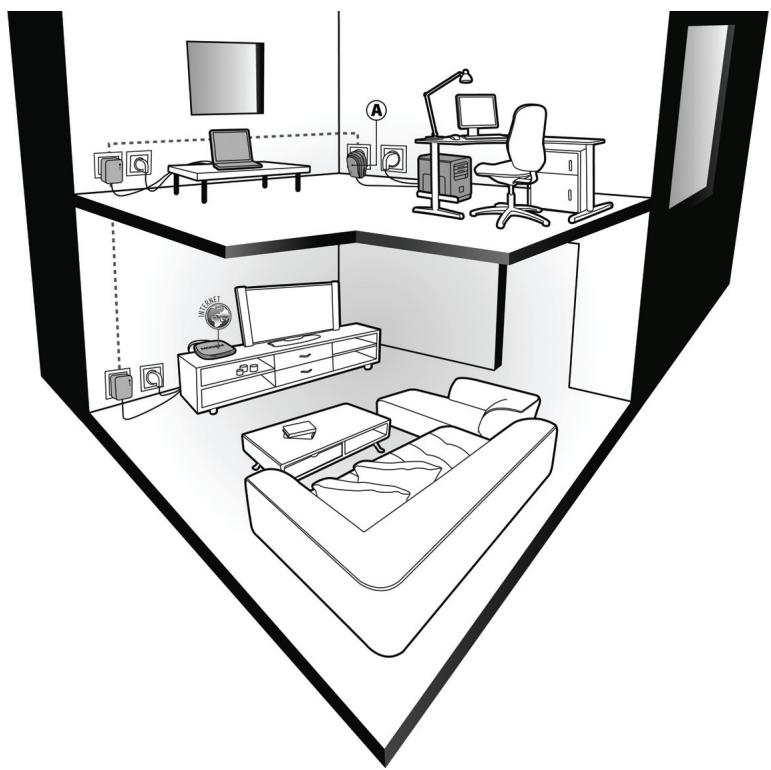

Pour installer un réseau CPL :

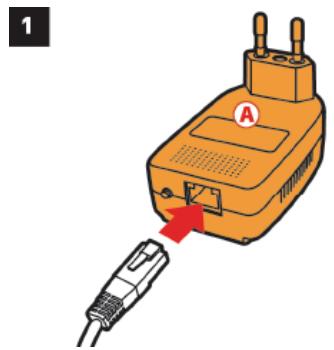

1. Connectez le cable Ethernet à la prise Ethernet de votre premier adaptorateur.

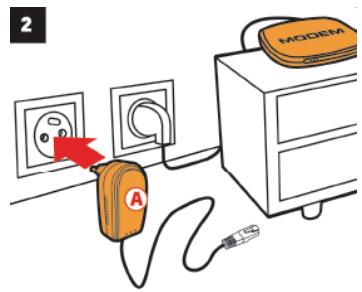

1. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un modem routeur).

2. Connectez le cable Ethernet à la prise Ethernet de votre deuxième adaptateur.

3. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, il est préféable de ne pas brancher votre adaptorateur directement sur une multiprise

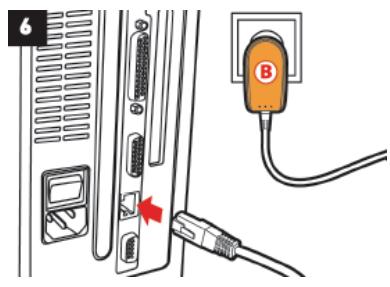

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un ordinateur).

Lorsque vos adaptateurs sont connectés, le voyant (statut de connexion) s'allume et indique le bon fonctionnement du réseau. La qualité du signal est également indiquée par un code couleur, expliqué au chapitre 1.5. Description des voyants.

Votre ordinateur peut maintainer acceder à Internet via votre modem, car les deux apparéils sont connectés entre eux par le réseau CPL et ont le même mot de passer réseau.

2.4. Vous avez deja créé un réseau CPL : ajust d'un nouvel adaptateur à votre réseau (Hercules ePlug 200 Mini Solo ou Duo)

Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs Homeplug au standard AV (Hercules ePlug 200 Mini, par exemple). Vous souhaitez maintainant installer un ou plusieurs nouveaux adaptateurs Hercules ePlug 200 Mini pour pouvoir agrandir votre réseau et connecter ainsi de nouveaux périphériques (imprimante, modem, routeur, console de jeu...).

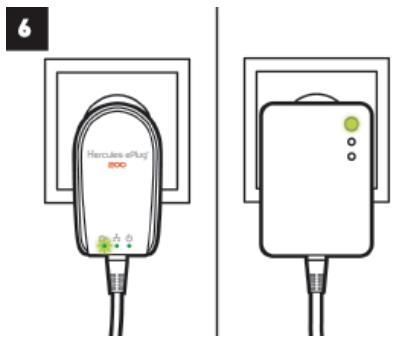

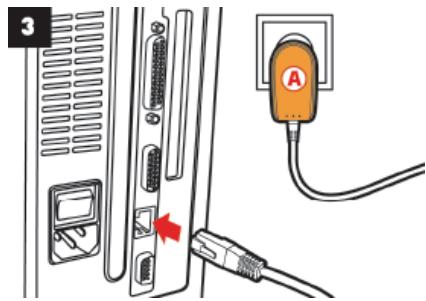

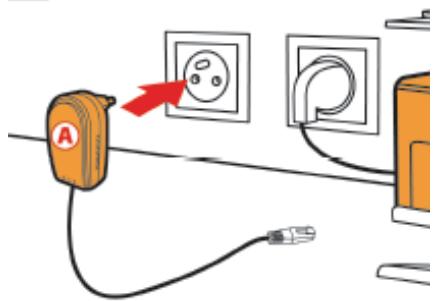

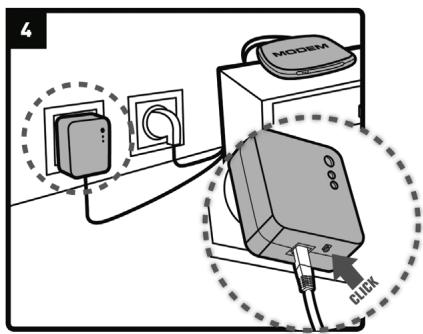

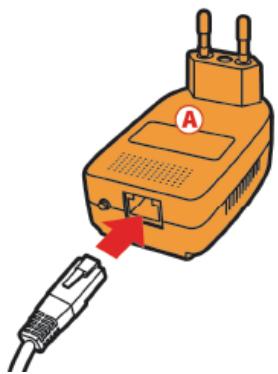

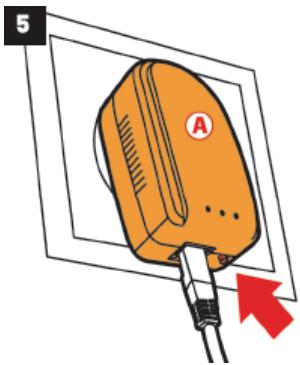

1. Connexion Ethernet et branchement électrique de votre nouvel adaptateur Hercules ePlug 200 Mini

1

1. Connectez le cable Ethernet à la prise Ethernet de votre nouvel adaptorateur.

2

1. Branchez le nouvel adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, évitez de brancher votre adaptateur directement sur une multiprise.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre appeareil réseau (ici, un ordinateur).

2. Appuyez pendant 2 à 4 secondes sur le bouton d'association de l'un des adaptateurs déjà connectés au réseau.

Vous avez maintainant 2 minutes pour associer le nouvel adaptateur.

1. Appuyez pendant 2 à 4 secondes sur le bouton d'association de l'adaptateur Hercules ePlug 200 Mini.

Levoyant

connexion au réseau.

doit s'allumer lors de la

1. Renouvelez l'opération pour ajouter un autre adaptateur Hercules ePlug 200 Mini.

2. Connexion au réseau

Le mot de passer réseau est appliqué à l'adaptateur Hercules ePlug 200 Mini qui peut désormais communiquer avec tous les adaptateurs du réseau existant.

Si la connexion de votre adaptateur au réseau a échoué, plusieurs causes sont possibles.

Cause n^1 : Vous n'avez peut'être pas effectué correctement l'association :

• Appuyez entre 2 et 4 secondes sur le bouton d'association (également appelé bouton de sécurisation chez certains constructeurs) de l'adaptateur faisant partie de votre réseau existant.
• Effectuez l'association en appuyant entre 2 et 4 secondes sur le bouton d'association de votre adaptateur Hercules ePlug 200 Mini. Vous disposez de 2 minutes pour cette opération.

Cause n^2 : Voiture adaptateur n'est peut-être pas correctement branché sur une prise électrique ou cette prise n'est pas alimentée:

• Vérifiez que levoyant d'alimentation de l'adaptateur s'allume.

Cause n^3 : Voitre reseau electrique est peut-etre fortement perturbé par d'autres apparèils proches de votre adaptateur:

• Évitez de brancher votre adaptateur directement sur une multiprise.
• Debranchez les appareils connectés proches de l'adaptateur.
• Essayez de brancher l'adaptateur sur une autre prise.

2.5. Comment changer le mot de passer réseau

Lorsque vous installez un réseau CPL, un mot de passer aléatoire est automatiquement généré. Vous pouvez générer un nouveau mot de passer aléatoire en toute simplicité grâce à la fonction de réinitialisation du bouton d'association.

Si vous changez le mot de passer réseau d'un adaptateur, celui-ci ne peut plus faire partie du réseau.

• Appuyez entre 8 et 12 secondes sur le bouton d'association de l'adaptateur dont vous souhaitez changer le mot de passer.
• Attendez le redémarrage de l'adaptateur.
• Associez les autres adaptateurs en appuyant entre 2 et 4 secondes sur le bouton d'association de l'adaptateur qui fait déjà partie du réseau que vous souhaitez créé, puis sur celui que vous souhaitez intégrer à ce réseau.
• Renouvelez l'opération pour tous les adaptateurs.

3. SUPERVISER SON RESEAU AVEC HERCULES ePLUG STATION

Le logiciel Hercules ePlug Station a ete concu pour vous permetre de supervisoryer notre reseau CPL. A partir des informations qui you seront demandees, you accederez à la representation de tous les appareils connectés à your reseau CPL pour en verifyer le fonctionnement et le debit, piace par piece.

Hercules ePlug Station est disponible en téléchargement sur le site http://www.hercules.com, dans la rubrique Téchéargements de l'univers CPL.

Sur le site Hercules, selectionnez la version correspondant à votre produit, suivez la procédure et enregistrrez le fichier d'installation sur votre disque dur.

• Double-cliquez sur le fichier ePlugStation_Setup.exe à partir de l'emplacement où vous l'avez enregistré, pour lancer l'installation.

Pour utiliser Hercules ePlug Station, la configuration minimale de votre ordinateur doit être la suivante :

-Intel Pentium III, AMD Athlon/AMD-K6
- 64 Mo de RAM
- Carte reseau Ethernet 10/100 RJ-45
- Lecteur de CD-ROM
- 50 Mo d'espace disponible sur le disque dur
- Système d'exploitation : Microsoft Windows 2000, XP, Vista, 7

• Si un averissement de sécurité Windows s'affiche, cliquez sur Executer.
• Choisissez l'emplacement d'extraction des fichiers, puis cliquez sur Suivant.

A la fin de l'extraction, une fenêtre Hercules ePlug Station s'ouvre.

• Cliquez sur le bouton Installer Hercules ePlug Station.

L'écran de bienvenue de l'assistant d'installation de ePlug Station s'affiche.

• Cliquez sur Suivant.

• Sélectionnez J'accepte les termes du contrat de licence, puis cliquez sur Suivant.

• Sélectionnez l'emplacement d'installation de ePlug Station, puis cliquez sur Suivant.

• Cliquez sur Installer pour valider voschioix et lancer l'installation.

ePlug Station s'installe à l'emplacement choisi.

- Cliquez sur Terminer pour fermer l'assistant.

Une icône de raccourci vers ePlug Station est désormais presente sur le Bureau et l'étape 1 de l'assistant d'installation Hercules ePlug s'affiche.

L'objet est maintainant d'aider ePlug Station à identifier les adaptateurs de votre réseau (via leur adresse MAC) et de leur attribuer un emplacement dans la maison.

• Etant donné que vous n'avez pas encore configuré les paramètres de supervision de votre réseau, cliquez sur Lancer l'assistant. Par la suite, vous pourrez cliquez sur Acceder directement à Hercules ePlug Station.

• A l' étape 2, vérifie le branchement de l'adaptateur CPL à votre ordinateur ou votre modem-routeur.
• Cliquez sur Suivant.

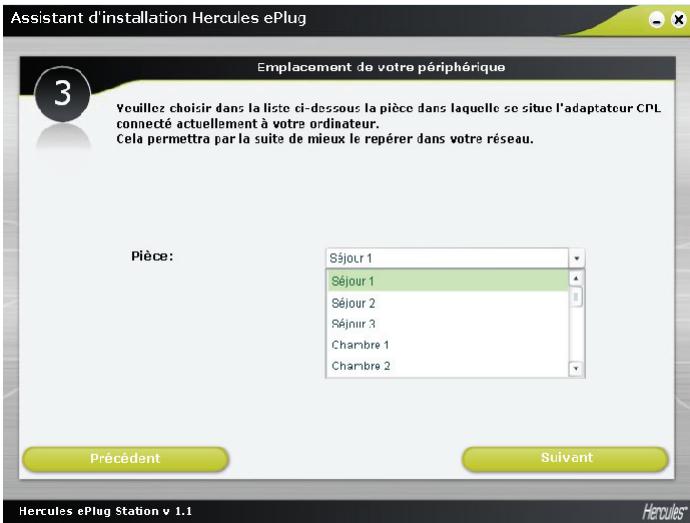

• A l' étape 3, Sélectionnez dans la liste déroulante la piece dans laquelle est installé l'adaptateur CPL connecté à votre ordinateur.

• Cliquez sur Suivant.

• A l'été 4, entrez l'adresse MAC du deuxième adaptateur CPL de votre réseau et sélectionnez la pièce dans laquelle il est installé.

Vous devrez peut-etre débrancher l'adaptateur pour noter l'adresse MAC. Une fois rebranché, celui-ci fera always partu des rseau, il ne sera pas nécessaire de le réassociier.

• Cliquez sur Ajouter et repêzez l'opération pour tous les autres adaptateurs que vous possédez.

Un tableau récapitule tous les périhériques installés avec leur emplacement et leur adresse MAC.

• Cliquez sur Suivant.

Assistant d'installation Hercules ePlug

Branchement de l'adaptateur

5

Vous pouvez maintainer aller brancher votre nouvel adaptateur Hercules aPlug sur une prise electrique proche de l'appareil que vous souhaitez connecter au reseau.

Une loi l'adaptateur branché, reliée à la vente approuille grâce au cable Ethernet furmi. Puis, revenue à cet assistant d'installation et liées que sur "suivant."

Précédent
Suivant
Hercules ePlug Station v 1.1

Hercules

• A l' étape 5, connectez votre nouvel adaptateur conformément aux instructions affichées à l'écran.
• Cliquez sur Suivant.

Assistant d'installation Hercules ePlug

Branchement de l'adaptateur

6

Attention, pour continuer l'installation, vos adaptateurs doivent appartenir au même réseau.
Si pour une raison quelconque, vos adaptateurs ne sont pas associés, veilleze suive la procEDURE suivante pour chaque des adaptateurs:
- Appuyez sur le bouton de l'adaptateur connecté en Ethernet à votre ordinateur.
Appuyez ensuite sur le bouton de l'adaptateur que vous souhaitez associier.

Préçuént

• A l' étape 6, vérifie que vos adaptateurs sont connectés au même réseau (le voyant s'allumer). Si ce n'est pas le cas, suivez les instructions affichées à l'écran.

M

• Cliquez sur Suivant.

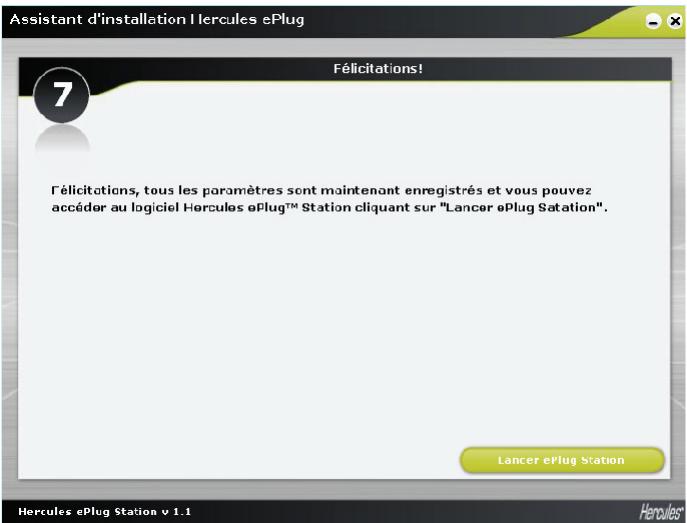

• A l' étape 7, cliquez sur Lancer ePlug Station.

3.3. Supervisor son réseau CPL

L'onglet Général présente la configuration générale de votre réseau CPL, avec les informations relatives à la在此 piece, l'adresse MAC de l'adptateur, l'état du réseau et le débit.

L'information Vous étés connecté à correspond à l'adaptateur auquel est connecté l'ordinateur utilisant ePlug Station.

L'indicateur d'état du réseau varie selon la qualite du réseau : vert (connexion de très bonne qualite), orange (connexion de qualite moyenne), rouge (connexion de qualite medicoire).

3.4. Ajouter un ou plusieurs adaptateurs à son réseau de surveillance Hercules ePlug Station

Il se peut que vous ayez ajoute un troisième et un quatrième adaptateurs pour étendre votre réseau CPL à d'autres pieces de la maison. Pour qu'ils apparaissent dans Hercules ePlug Station, vous allez devoir entre leurs informations (piece, adresse MAC)

-Dans I'onglet Général, cliquez sur Ajouter un pérophérique.

• Débranchez l'adaptateur CPL que vous souhaitez ajouter au réseau de surveillance pour noter son adresse MAC, entrez l'adresse dans le champ correspondant et Sélectionnez dans la liste déroulante la pièce dans laquelle il est installé.
• Cliquez sur Ajouter et repeteze l'opération pour tous les autres adaptateurs que vous souhaitez ajouter.
• Cliquez sur lorsque vous avez terminé.
• Branchez l'adaptateur sur la prise et dans la pièce ajusté.
• Cliquez sur
• Connectez l'adaptateur conformément aux instructions affichées à l'écran.
• Cliquez sur
• Cliquez sur Fermer.

Le nouvel adaptateur apparait dans la configuration générale de votre réseau CPL.

3.5. Scanner le réseau

Un scan automatique du réseau est effectué chaque fois que vous ouvrez Hercules ePlug Station ou que vous accédez à l'onglet Général. Vous pouvez effectuer un scan manuel à partir de l'onglet Général en cliquant sur le bouton Scanner le réseau.

Pour annuler le scan automatique du réseau, accedez à l'onglet Informations et décochez la case Scanner automatiquement le réseau.

Désormais, seul le scan manuel permettra de rafraîchir la configuration générale de votre réseau CPL.

3.6. Modifier l'emplacement d'un adaptateur

Si vous avez débranché un adaptateur pour le rebrancher dans une autre piece de la maison, vous pouvez modifier l'information d'emplacement dans ePlug Station pourmettre à jour la configuration générale de votre réseau.

-Dans I'onglet Général, cliquez sur l'icone en haut à droite de la représentation de la pièce.

ENTSSURVOTREADAPTATEUR.

Pour modifier les parametres de cette adaptorateur, veillez renseigner son adresse MAC (nette MAC) ainsi que la pièce dans laquelle vous souhaitez l'utiliser.

Adresse MAC

108D36317C42

Piece:

• Vérifiez que l'adresse MAC est correcte, puis sélectionné dans la liste déroulante la nouvelle piece.

• Cliquez sur

3.7. Modifier le mot de passer de son réseau CPL

Pour communiquer entre eux,les adaptateurs de vourereseau CPLdoivent avoir le même mot de passage.

Lorsque vous modifiez le mot de passer des adaptateurs de votre réseau dans ePlug Station, veillez à l'appliquer à chacun des adaptateurs, après les avoir branchés l'un après l'autre sur le PC.

Sur l'adaptateur deja branché au PC :

• Dans l'onglet Paramètres avancés, entrez le nouveau mot de passer réseau dans le champ correspondant.
  -Cochez la case Appliquer le mot de passer sur le periphérique connecté au PC.

Si vous cochez la case Appliquer le mot de passer sur le périhérique connecté au PC seulement, l'adaptateur connecté au PC ne fera plus partie de son précédent réseau.

• Cliquez sur Changer le nom du réseau.

• Dans la fenetre d'ajretissement, cliquez sur

• Notez le nom du réseau, puis cliquez sur Fermer.

Sur les autres adaptateurs :

• Branchez successivement chaque adaptateur auquel vous souhaitez appliquer le même mot de passer sur le PC.
• Appliquez la procedure ci-dessus à chaque adaptateur.
• Rebranchez chaque adaptateur sur sa prise d'origine.

3.8. Mettre à jour le firmware

Pour bénéficier de la première version du firmware, vous pouvez visiter le site Hercules (http://ts.hercules.com) et vérifier la présence d'un nouveau firmware pour vos adaptateurs ePlug. Suivez les instructions et enregistrez le fjichier sur votre disque dur.

• Dans l'onglet Boite à outils, cliquez sur le bouton

et selectionnez l'emplacement du fjichier.

• Cliquez sur le bouton Mettre à jour le firmware.

3.9. Restaurer les paramètres d'usine de l'adaptateur ePlug connecté au PC

Si vous rencontres un problème de connexion, vous pouvez restaurer les paramètres d'usine à partir d'ePlug Station.

Cette action restaure les paramètres d'usine de l'adaptateur connecté au PC uniquement. Si vous avez préalablement modifié le mot de passer réseau, cet adaptateur ne fera plus partie du réseau.

La restauration des paramètres d'usine dans ePlug Station équivaut à une réinitialisation via le bouton d'association de l'adaptateur (appui long supérieur à 15 secondes).

4. VOTRE RESEAU CPL EN PRATIQUE

Maintenant que vous réseau CPL est installé, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment partager des dossiers, une imprimante, ou faire profiter ses amis de sa connexion ADSL pour journ en ligne.

4.1. Quelques préreaquis

• Les procédures décrites dans ce chapitre différent selon le système d'exploitation. Veillez à bien vous reporter aux chapités correspondant à votre système.
• Vous avee cree un reseau CPL compose d'un ou plusieurs peripheriques (ordinateur(s), modem, routeur, « Box » Internet, imprimante...).
• Les procédures de partage de connexion Internet s'appliquent aux ordinateurs ou périhériques connectés à votre modem routeur via un réseau CPL composé d'adaptateurs Hercules ePlug.
• Pour partir une connexion Internet, votre routé et votre modem (ADSL Ethernet, Câble ou « Box » Internet) doivent être branchés à un adaptateur Hercules ePlug lui-même branché sur une prise de courant, puis allumés, et votre ligne Internet doit être activée.

4.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc

Le type de réseau CPL dépendra du matériel dont vous disposez.

Vous reliez...	Vous étés en mode...
un ou plusieurs ordinateurs à un modem routeur ADSL (ou un modem ADSL Ethernet relié à un routeur).	Infrastructure, dans lequel les adaptateurs sont connectés à votre routeur. Le mode Infrastructure convient à l'échange de données, au jeu en réseau, mais aussi au partage de connexion Internet et/ou d'une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
l'un de vos ordinateurs par cable directement à un modem ADSL USB ou Ethernet	Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les ordinateurs sont directement connectés les uns aux autres, par cable ou par CPL, sans aucun routeur. Le mode Ad hoc convient à l'échange de données ou au jeu en réseau entre deux ordinateurs.

4.3. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs équipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Vouv avez associéVote ordinateur a un reseau privé (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périhériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

4.3.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une box Internet, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les ordinateurs sont connectés à votre point d'accès, en l'occurrence libre voce, leur modem routeur ou leur routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

2. Cliquez sur le lien Voir le statut.

3. Dans la fenêtre État de Connexion réseau, cliquez sur Propriétés.

4. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

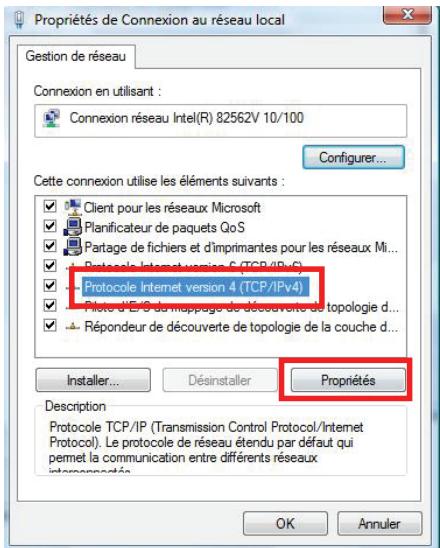

1. Dans l'onglet Propriétés de Connexion réseau, Sélectionnez Protocole Internet version 4 (TCP/IPv4).

2. Cliquez sur Propriétés.

3. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.

4. Cliquez sur OK pour valider.
5. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffitMAINENANT de lancer votre navigateur Internet.

4.3.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc

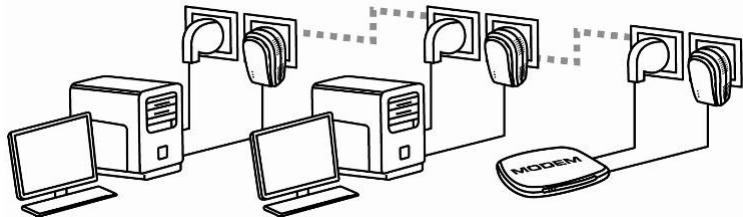

Prenons l'exemple d'un réseau CPL Hercules compose, d'une part, d'un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre part, d'un ordinateur (que l'on appellera Point de connexion B) qui peut acceder à Internet.

Point de connexion A
Point de connexion B

Voués en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans point d'accès (ou routeur), via le réseau CPL. Pour que le Point de connexion B accede à la connexion ADSL du Point de connexion A :

• Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.
• L'ordinateur relié au modem doit être allumé.
  -La ligne Internet doitetre activée.

Actuellesment connecté à :

Connexion haut débit

Accès: Réseau local et Internet

Réseau 4

Accès: Local seulement

Se connecter ou se déconnecter... Centre Résau et partage

1. Accédez au Centre Réseau et partage en cliquant sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Avant de mettre en partage vos dossiers,YOUR imprimante ou votre connexion, yousdevez activer le partage depuis le CentreRéseau et partage.

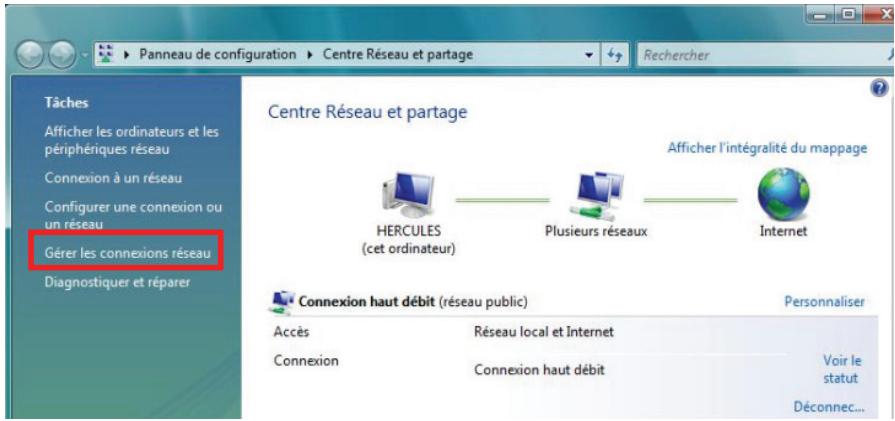

1. Cliquez sur Gérer les connexions réseau.

1. Cliquez avec le bouton droit de la souris sur Connexion haut débit, puis Sélectionnéz l'option Propriétés.

1. Dans l'onglet Partage, cochez les cases Autoriser d'autres utilisateurs du réseau à se connecter via la connexion Internet de cet ordinateur et Etablier une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter.

Note: L'option Etabir une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter permet d'activer la connexion Internet de l'ordinateur connecté au modem si ce dernier ne l'est pas au moment où un autre ordinateur souhaite se connecter à Internet.

Vous pouvez maintainant acceder à Internet via tous les ordinateurs de votre réseau.

4.3.3.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes que vous avoue partagés à partir de cet ordinateur.

Activer le partage de fichiers

Désactiver le partage de fichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque: un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton situé en regard de Partage de dossiers publics.

• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvr des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvr, modifier et créé des fichiers (le contenu de ces dossiers ne contendra aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désactivé

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Ou'est-ce que le drossier Public ?

Activer le partage afin que toute personne avec un accès réseau puisse ouvir des fichiers
Activer le partage afin que toute personne avec un acces reseau puisse ouvrir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossoir)

Appliqueer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désactivé

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachés à l'ordinateur et les utiliser.

Activer le partage d'imprimante

Desactiver le partage d'imprimante

Appliqueur

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vosideos et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périhériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

4.3.4. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliser de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désirir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqued dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partager.

1. Dans la fenêtre Partage de fichiers, Sélectionnez le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC\Utilisateurs\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partagés sur l'ordinaire ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partages sur cet ordinateur

4.3.5. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: Utilisateurs\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete defini, saisissez voire nom d'utiliser et your mot de passage.

Tous les dossiers partages apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

4.3.6. Windows Vista: Mentre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison connectés en reseau via des adaptateurs Hercules ePlug.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 4.3.3. Activer le partage). Ensuite l'imprimate doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

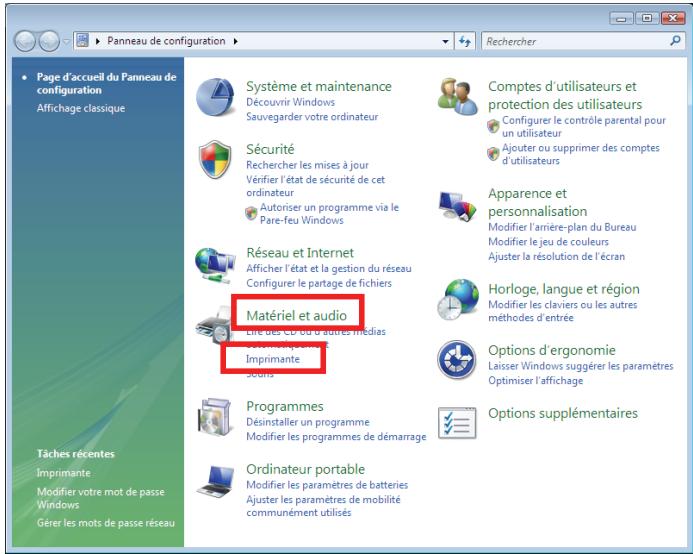

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et selectionnez l'option Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

4.3.7. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

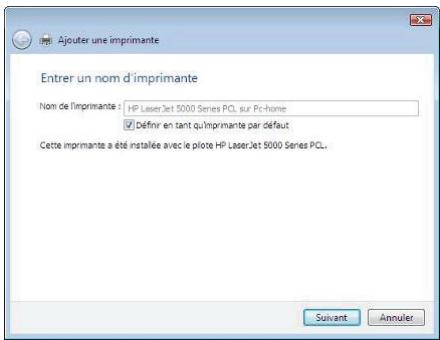

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

4.4. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Les chemins d'accès ci-dessous peuvent varier légément si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

4.4.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions réseau

HyperTerminal

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseau ci-dessous sont déconnectées. Connectez vos cables réseau ou autrement connectez较少er réseau, puis clézque sur Suvain.

Connexions :

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel réseau déconnecté

<Précièdent

Suivant >

Annuler

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'Assistant a trouvée une connexion Internet partagée sur l'ordinaireur Periphérique de partage de connexion Internet inconnu'.

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommandé)
Non, me permettre de的选择an autre moyen de me connecter à Internet

<Précièdent

Suivant >

Annuler

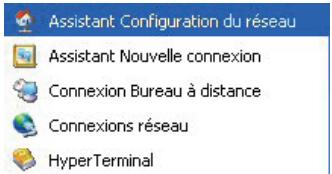

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenetre ci-contre peut apparaitre si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connection reseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel reseau disconnected, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établissez la connexion de toute périhérique reseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre.

2. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

3. Si la fenêtre ci-contre apparait, Sélectionnez la connexion au réseau local (voûte carte réseau Ethernet), puis cliquez sur Suivant.

4. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez un modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, laissez l'assistant itching les connexions appropriées.
2. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur et eventuèlement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordiCPL ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuellesment une description.
   Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

3. Cliquez sur Suivant.
4. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: configure l'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.

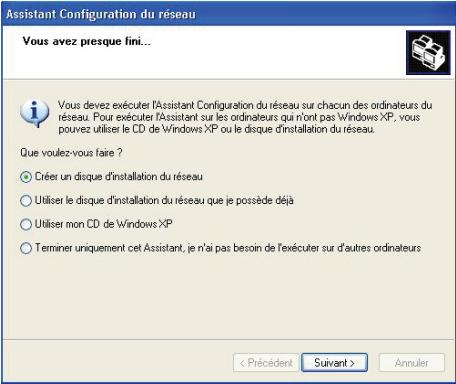

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

4.4.2. Windows XP : Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinateur :

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.

L'Assistant Configuration du réseau se lance.

1. Cliquez deux fois sur Suivant.

La fenetre ci-contre peut apparaitre si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre péripérisque reseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périhériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, Sélectionnez l'option Me faiser besoin les connexions à mon réseau, puis cliquez sur Suivant.

2. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion au réseau local et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisier la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Cét ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.

2. Cliquez sur Suivant.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, Sélectionnez l'option Choisir à ma place les connexions appropriées.
2. Cliqueur Suivant.

Poursuivez comme suit pour chaque ordinateur :

1. Saisissez le nom de l'ordinateur et eventuèlement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordiCPL ou julie, par exemple).

1. Cliquez sur Suivant.

1. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant conté gure l'ordinaire. Cette opération peut prendre quelques minutes.

Si vous reseau n'est composé que d'ordinateurs sous Windows XP:

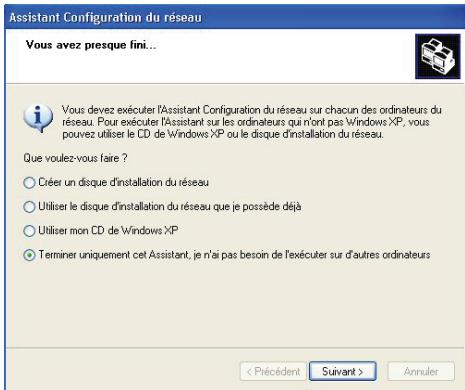

1. Sélectionnez l'option Terminer uniquement cet Assistant.
   Si vous réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000):
2. Vous pouvez selectionner l'option Crerer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.
   Lorsque la procEDURE est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Vou puez Maintenant acceder à Internet en langant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé du modem.

4.4.3. Windows XP: Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez maintainant partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnéz Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de-partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche de partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de creer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager.

4.4.4. Ordinateurs sous Windows XP : Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris reseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaiscent.

4.4.5. Windows XP: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur Hercules ePlug.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définièsez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion CPL. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.4.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avances)

Voupez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.

3. Cliquez sur le bouton Modifier.

4. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-CPL ou julie, par exemple).

5. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a reussi et que vous devez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

4.5. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau

Votre reseau CPL ne se limite pas aux ordinateurs sous Windows. Il accepte également les ordinateurs Equipes d'autres systèmes d'exploitation, tels que MAC OS ou Linux.

Pour savoir comment partager Internet, des dossiers, des imprimantes... sous MacOS ou Linux, reportez vous à la documentation du fabricant.

Outre les PC et ordinateurs portables, vous pouvez ajouter une large palette d'equipements réseau à votre réseau CPL: console de jeu, imprimante, décodeur TV, modem routeur, box Internet, point d'accès... à condition que cet équipement dispose d'un port Ethernet.

Pour savoir comment paramétrer ces équipements, reportez-vous à la documentation du fabricant.

5. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et selectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passage, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 16h Le samedi de 8h à 14h Le dimanche de 8h à 10h (Heure de l'Est)
France	02 99 93 21 33 Numéro fixe France Telecom non surtaxé. Tarif selon opérateur	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

6. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le Presents produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivir. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alteret, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut materiel ou a un vise de fabrication ; (2) en case de non-respect des instructions du Support Technique ; (3) aux logiciels non-editedes par Guillermot, lesdits logiciels faisant I'objet d'une garantie specifique accordede par leurs editeurs.

7. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas etre elimine avec les déchets menagers normaux mais depose a un point de collecte des déchets d'equipements electriques et electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuiliez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Hercules ePlug™ 200 est une marque de Guillemot Corporation S.A. Microsoft® Windows® Me, 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Mac OS® est une marque déposée d'Apple Computer, Inc. aux États-Unis et dans d'autres pays. Linux® est une marque déposée de Linus Torvalds. Atheros® est une marque déposée d'Atheros Communications, Inc. Toutes les autres marques et tous les autres noms déposés reconnn successivement ou internationalement sont également reconconnus par les générantes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetreutilise en:AT,BE,FR,DE,IE,IT,LU,NL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION déclare que l'appareil ePlug200 Mini est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site: http://ts.hercules.com/download/PLC/DoC/ePlug200Mini/DoC-fra_ePlug-200Mini.pdf

Hercules est une division de Guillemot Corporation

Copyright

© Guillemot Corporation S.A. 2010. Tous droits réservés.

Aucune partie de ce manuel ne peut être produit, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à qu'elle fin ou par quelles moyens que ce soit,lectronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrire de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréfacon ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possedez. Autant que possible, le CD-ROM d'installation contiendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Connectez-vous des salariés sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

Contrat de licence utiliseur final

IMPORTANT : veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utilisateur, pour un employe respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuillez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suiveut la date de votre achat à l'endetroit où vous l'avez acheté.

La propriete du Logiciel (dénomme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquiree accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autresologiels contenus dans le produit.

Guilemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résillution du Présent Contrat, l'acquérencer s'engage à renvoyer le Logiciel à Guilemot Corporation S.A. ainsi que toutes ces copies.

Licence :

1. La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louser ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire liè et accepte les termes et conditions du Présent Contrat.
2. L'acquereur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. L'acquérèure reconnaît et accepté le copyright apparentant à Guillemot Corporation S.A. Le copyright ne doit enaucn cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompançant le Logiciel.
4. La licence octroi à l'utiliser le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit équémentale copied.
5. Sauf dans les limites permises expressé par le Présent Contrat, l'acquérer ne peut pas s'engage à, ni permettre à un tiers de s'engage à: fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaque sorte que ce soit; déassembler, dé-compiler ou modifier le Logiciel d'une façon qu'on émeille ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utilisateur; faire des copies ou des traductions du Manuel de l'utilisateur.
