EPLUG 200 DUO, EPLUG 200 MINI DUO V2, EPLUG NANO 200 DUO - Adaptateur CPL HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur CPL
Norme réseau	Non précisé
Vitesse de transmission	Non précisé
Interface	Ethernet
Alimentation	Par prise secteur
Portée	Non précisé
Compatibilité	Réseau domestique
Installation	Plug and Play
Configuration	Logiciel de supervision fourni
Fonctionnalités supplémentaires	Supervision réseau, gestion mot de passe
Nombre de ports Ethernet	1
Indicateurs LED	Oui
Dimensions	Non précisé
Poids	Non précisé
Garantie	Non précisé
Support technique	Oui

FOIRE AUX QUESTIONS - EPLUG 200 DUO, EPLUG 200 MINI DUO V2, EPLUG NANO 200 DUO HERCULES

Comment puis-je réinitialiser mon HERCULES EPLUG 200 DUO ?

Pour réinitialiser votre HERCULES EPLUG 200 DUO, éteignez l'appareil, puis maintenez le bouton d'alimentation enfoncé pendant 10 secondes jusqu'à ce que le voyant clignote.

Mon HERCULES EPLUG 200 MINI DUO V2 ne s'allume pas, que faire ?

Vérifiez d'abord si l'appareil est correctement chargé. Branchez-le sur une prise électrique et laissez-le charger pendant au moins 30 minutes. Si cela ne fonctionne pas, essayez de changer de prise.

Comment puis-je connecter mon HERCULES EPLUG NANO 200 DUO à mon appareil Bluetooth ?

Activez le Bluetooth sur votre appareil, puis mettez le HERCULES EPLUG NANO 200 DUO en mode appairage en maintenant le bouton Bluetooth enfoncé jusqu'à ce que le voyant clignote. Sélectionnez le dispositif dans la liste des appareils disponibles sur votre appareil.

Que faire si le son est trop faible sur mon HERCULES EPLUG 200 DUO ?

Assurez-vous que le volume de votre appareil source est réglé au maximum. Vérifiez également le réglage du volume sur le HERCULES EPLUG 200 DUO.

Mon HERCULES EPLUG 200 MINI DUO V2 ne se connecte pas à mon réseau Wi-Fi, que faire ?

Vérifiez que le mot de passe Wi-Fi est correct. Redémarrez votre routeur et essayez de reconnecter l'appareil. Assurez-vous également que votre réseau n'est pas en mode caché.

Comment mettre à jour le firmware de mon HERCULES EPLUG NANO 200 DUO ?

Téléchargez l'application dédiée HERCULES sur votre appareil, connectez votre HERCULES EPLUG NANO 200 DUO via Bluetooth, et suivez les instructions à l'écran pour effectuer la mise à jour du firmware.

Que faire si mon HERCULES EPLUG 200 DUO surchauffe ?

Éteignez immédiatement l'appareil et laissez-le refroidir. Assurez-vous qu'il est utilisé dans un environnement bien ventilé et ne le bloquez pas avec des objets.

Puis-je utiliser mon HERCULES EPLUG 200 MINI DUO V2 en extérieur ?

Oui, mais veillez à éviter l'exposition directe à l'eau et à la poussière. Il est recommandé de l'utiliser dans un environnement sec et protégé.

Comment nettoyer mon HERCULES EPLUG NANO 200 DUO ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques ou des solvants qui pourraient endommager la surface de l'appareil.

Où puis-je trouver le manuel d'utilisation de mon HERCULES EPLUG 200 DUO ?

Le manuel d'utilisation est disponible sur le site web officiel de HERCULES dans la section support ou téléchargements.

MODE D'EMPLOI EPLUG 200 DUO, EPLUG 200 MINI DUO V2, EPLUG NANO 200 DUO HERCULES

1.1.Recommendations 4
1.2. Specifications 5
1.3. Configuration requise 5
1.4. Contenu de la boite 5
1.5.Description des voyants 6
1.6.Description de la connectique 6

2. INSTALLATION DE HERCULES EPLUG 200 NANO PT

2.1. Comment placer Hercules ePlug 200 Nano PT. 7
2.2. Le CPL, partenaire du WiFi dans votre maison 8

2.2.1. Connecter deux ordinateurs dans un réseau CPL 8
2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL. 8
2.2.3. Connecter une box Internet à un écodeur TNT dans un réseau CPL 9

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Nano PT Duo 10
2.4. Vous avez déjà créé un réseau CPL:ajout d'un nouvel adaptateur a votre réseau 13

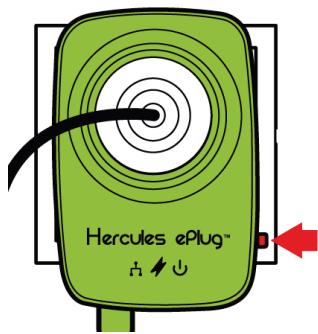

2.5. Comment changer le mot de passer reseau 16

3. CONFIGURER ET SUPERVISER SON RESEAU AVEC HERCULES EPLUG STATION... 17

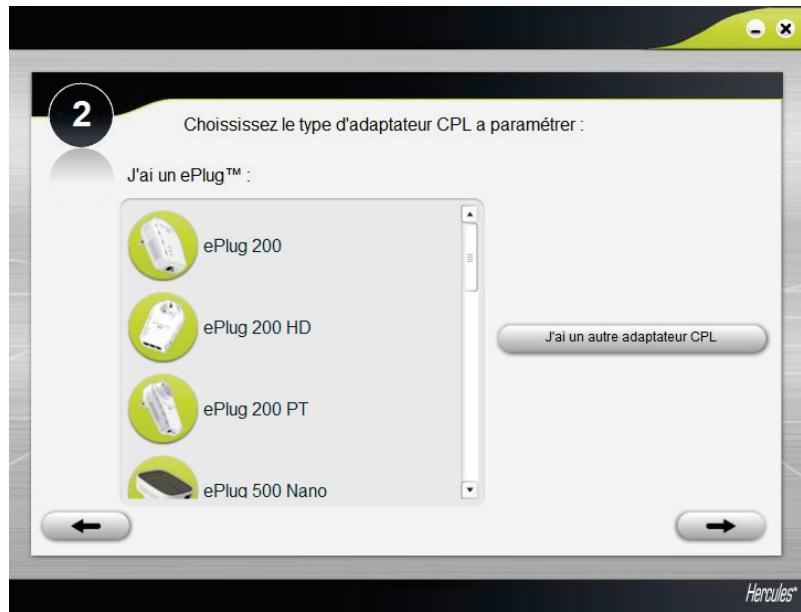

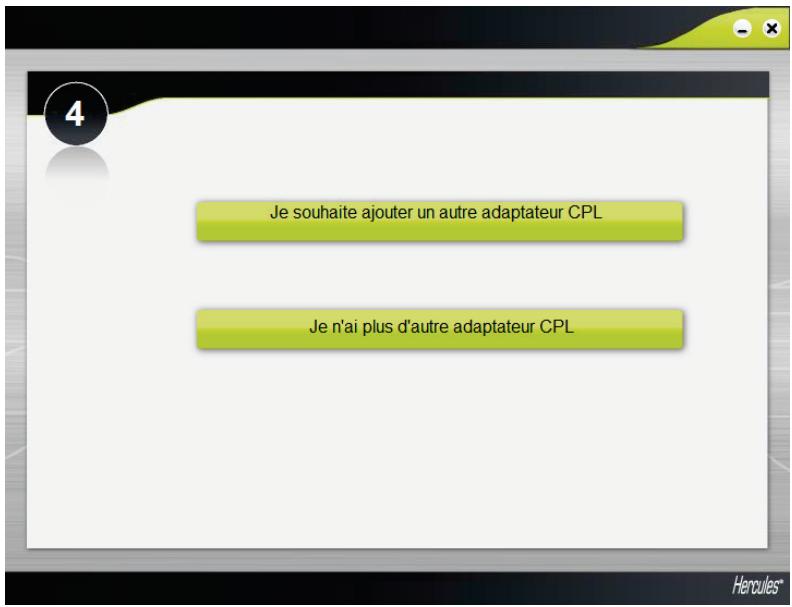

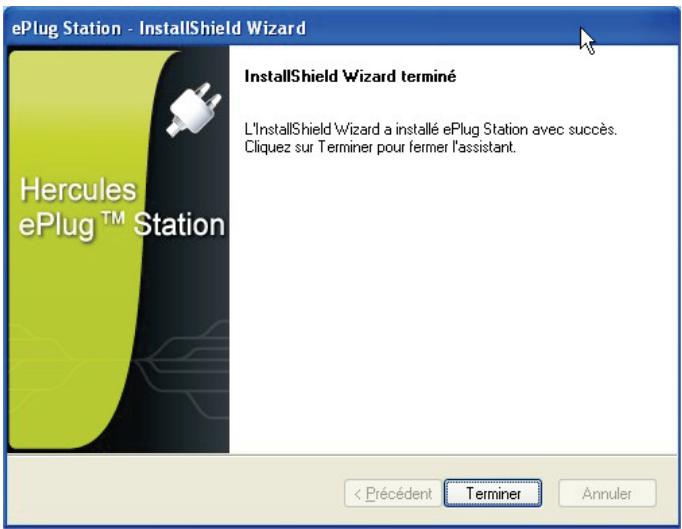

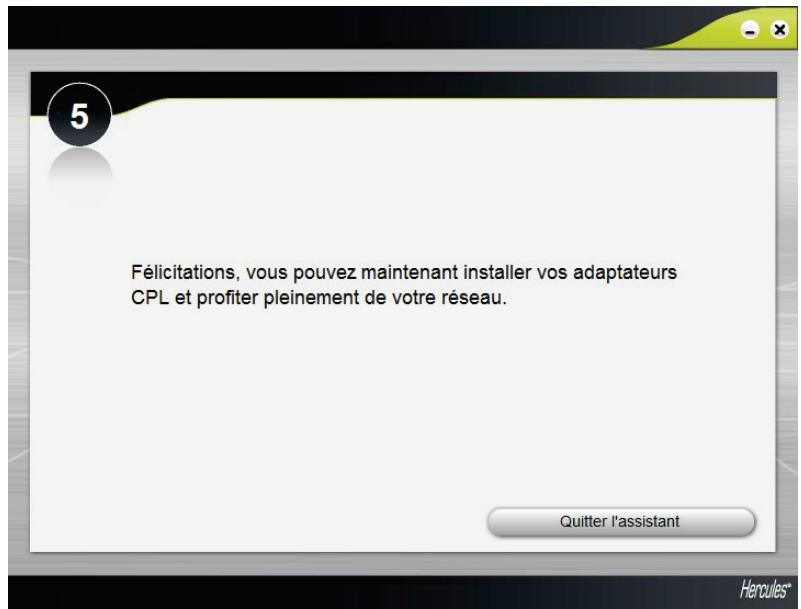

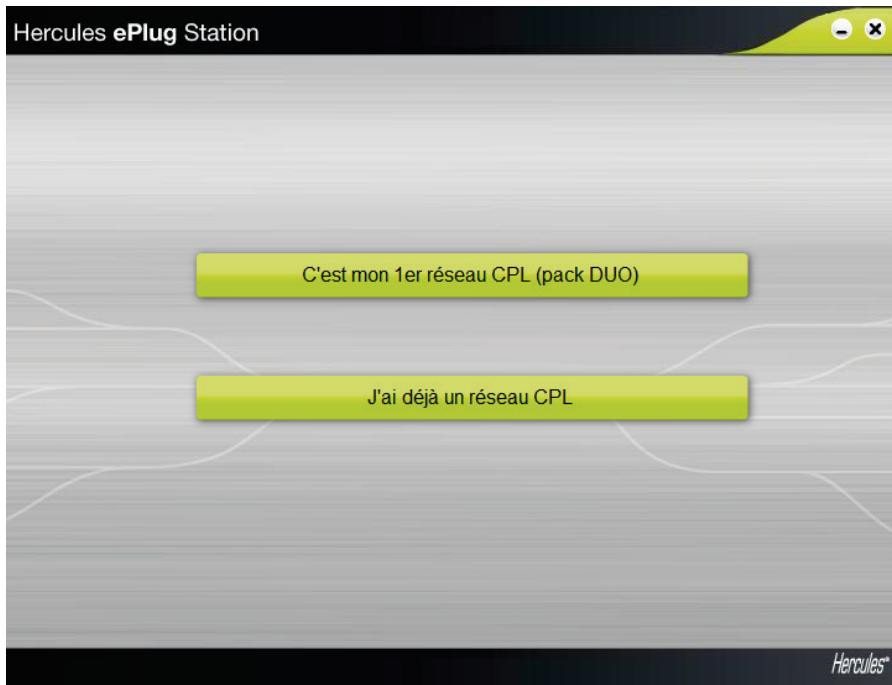

3.1. Telecharger Hercules ePlug Station 17

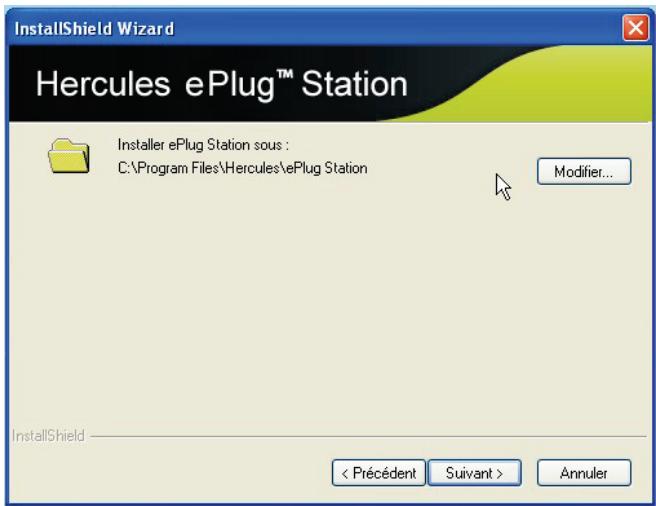

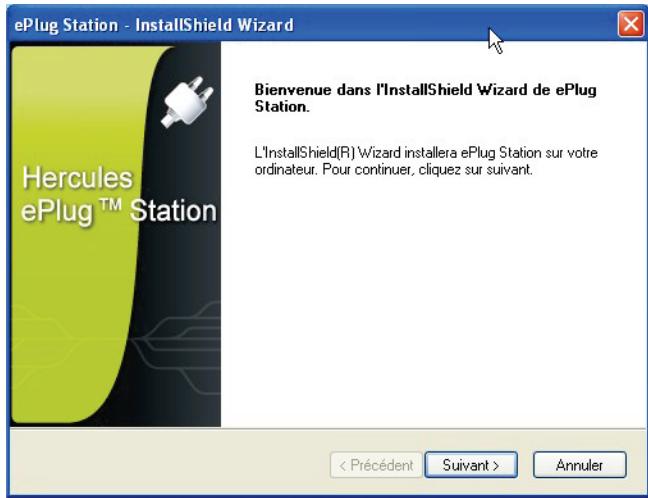

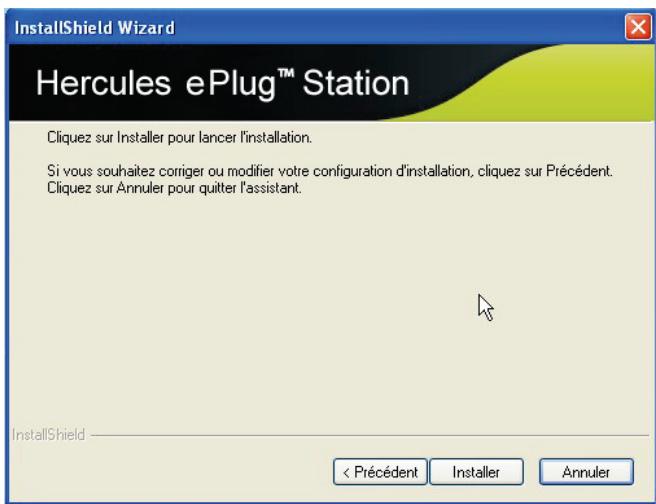

3.2.Installer Hercules ePlug Station 17

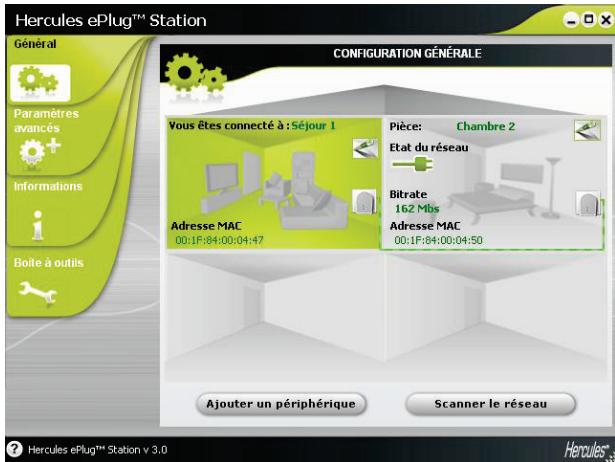

3.1. Supervisor son réseau CPL 25

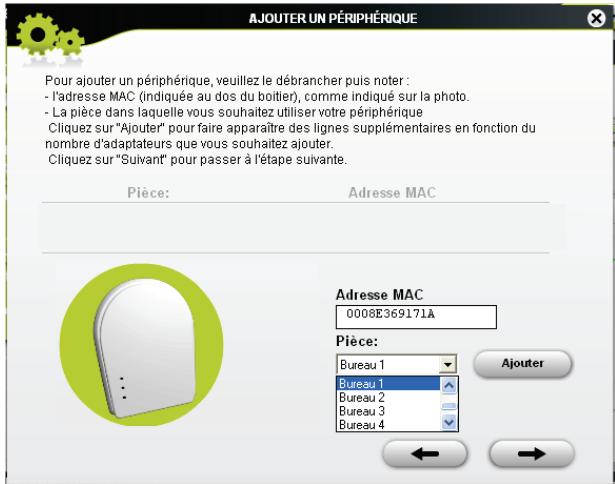

3.2. Ajouter un ou plusieurs adaptateurs à son réseau de surveillance Hercules ePlug Station....27
3.3. Scanner le réseau 27
3.4.Modifier l'emplacement d'un adaptateur 28

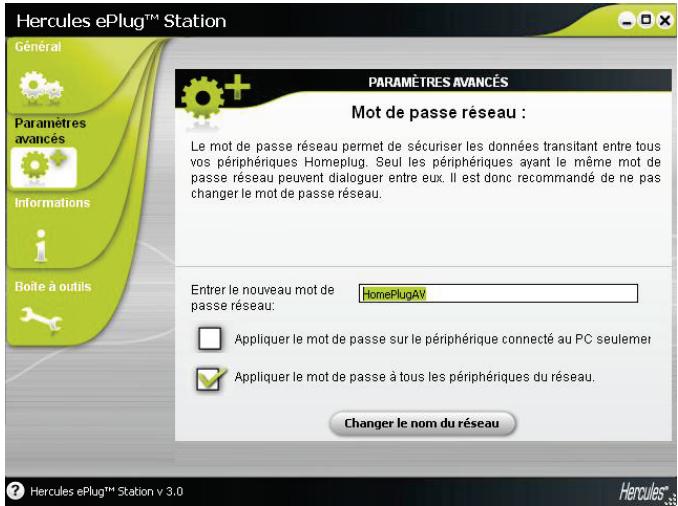

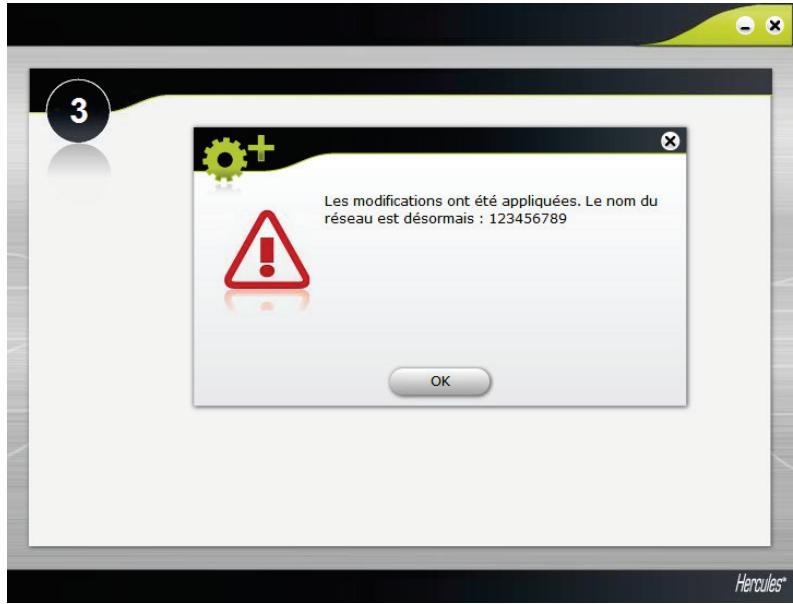

3.5. Modifier le mot de passer de son réseau CPL 29

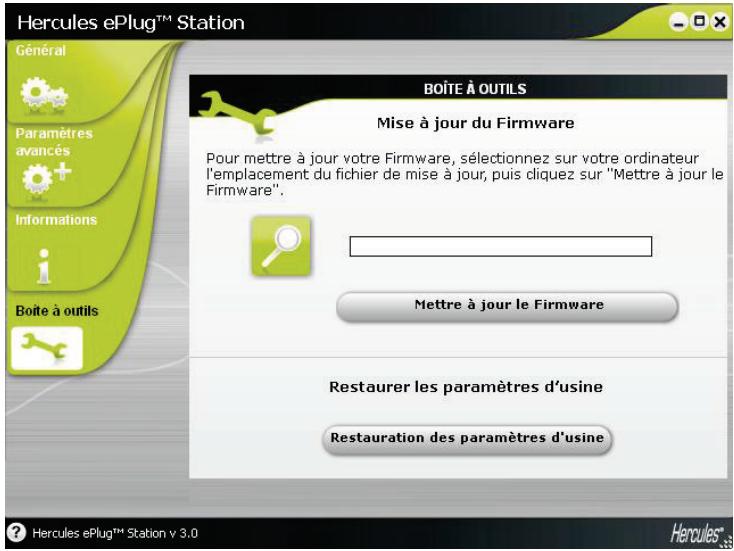

3.6.Metre à jour le firmware 30
3.7. Restaurer les paramètres d'usine de l'adaptateur ePlug connecté au PC 30

4. VOTRE RENEAU CPL EN PRATIQUE 31

4.1. Quelques prérequis 31
4.2. Identifier son type de réseau CPL: Infrastructure ou Ad hoc 31
4.3. Ordinateurs sous Windows 7 : Partager une connexion ADSL, des dossiers ou une imprimante 32

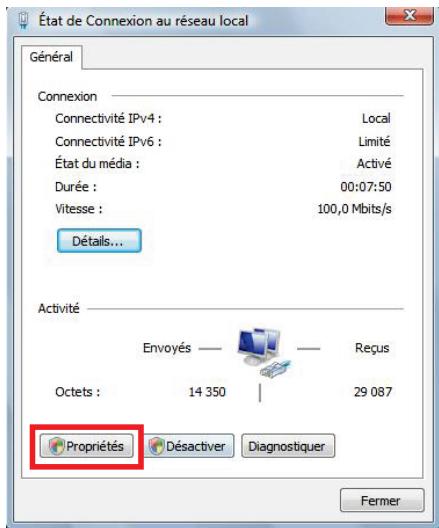

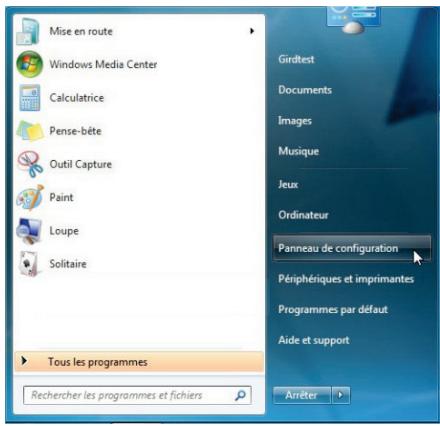

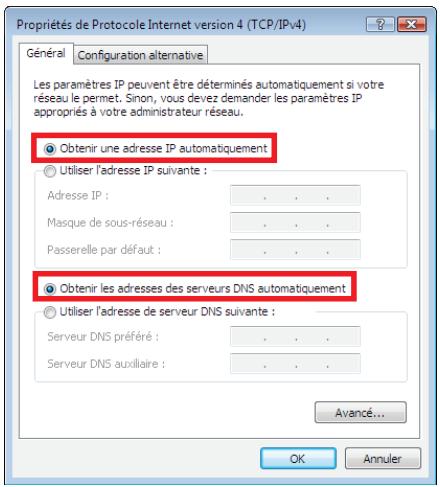

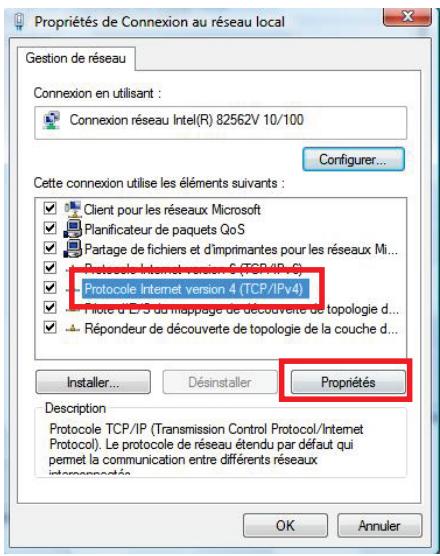

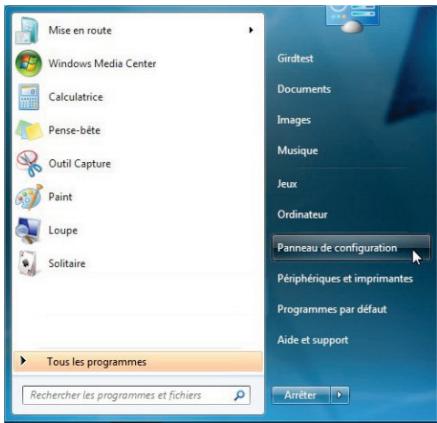

4.3.1. Windows 7: Partager une connexion ADSL dans un réseau de type Infrastructure 32
4.3.2. Windows 7: Partager une connexion ADSL dans un réseau de type Ad hoc 35

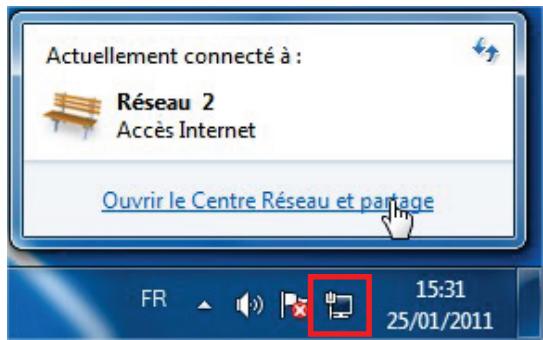

4.3.3.Activer le partage 36

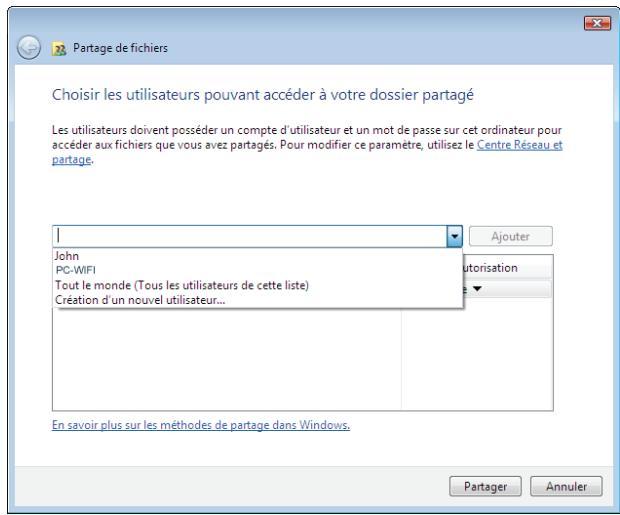

4.3.4. Windows 7: Mettre en partage des dossiers publics ou personnels 39

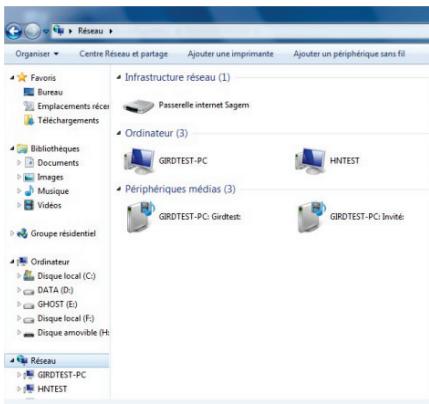

4.3.5. Ordinateurs sous Windows 7: Acceder aux dossiers partages 40

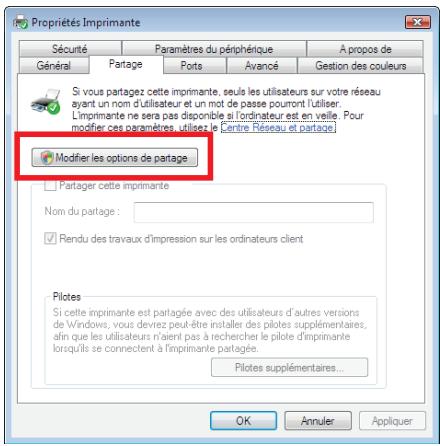

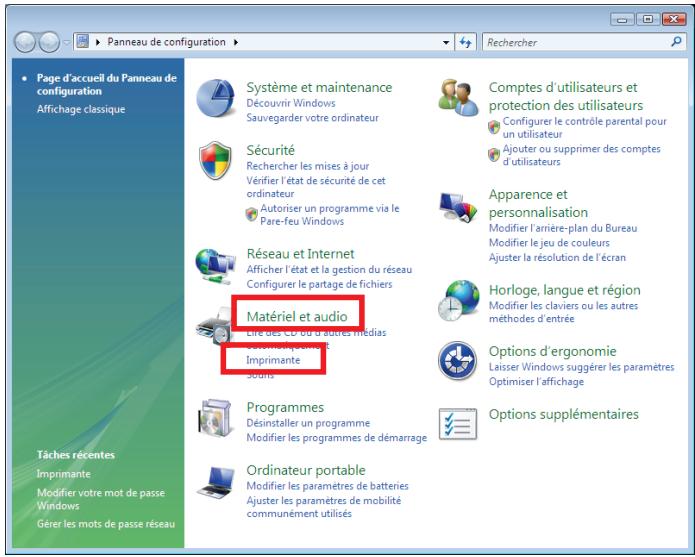

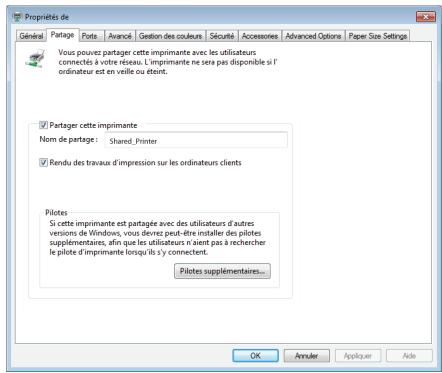

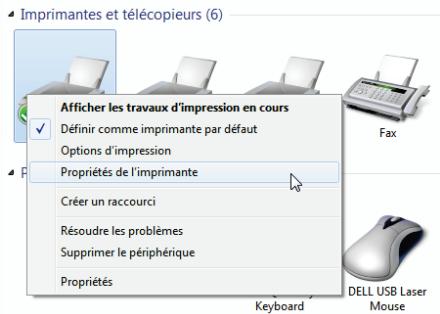

4.3.6. Windows 7: Metre en partage une imprimante 41

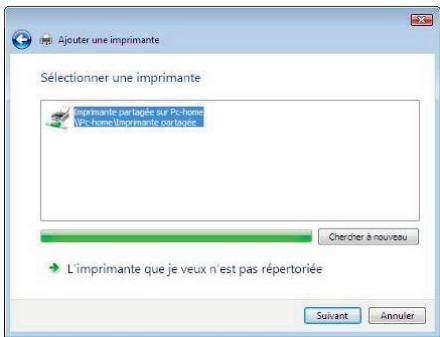

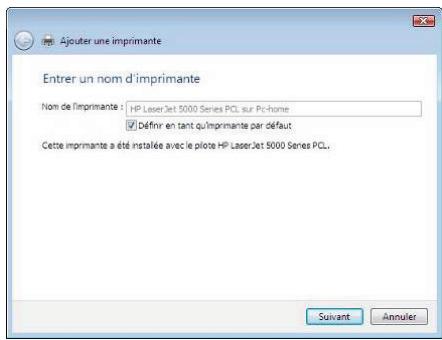

4.3.7. Ordinateurs sous Windows 7: Acceder à l'imprimante partagée 42

4.4. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 43

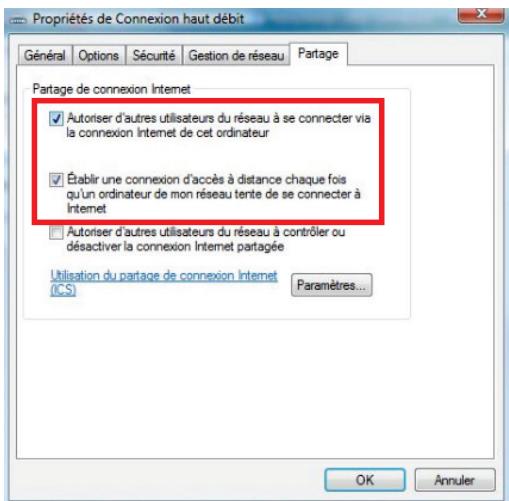

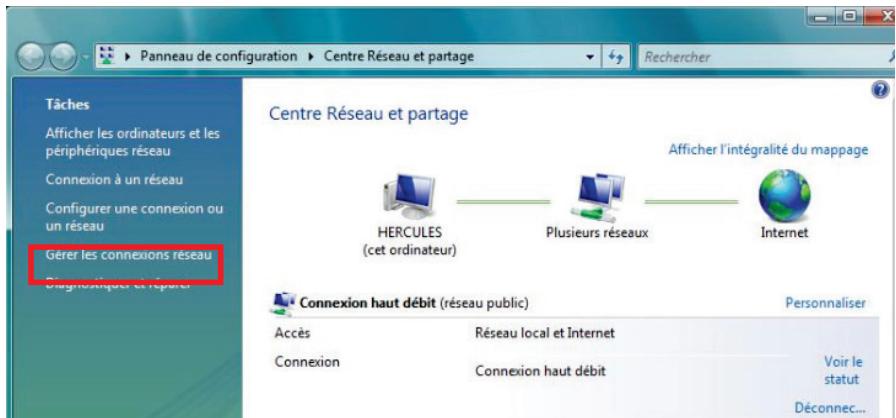

4.4.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 43
4.4.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc.... 45
4.4.3.Activer le partage 48

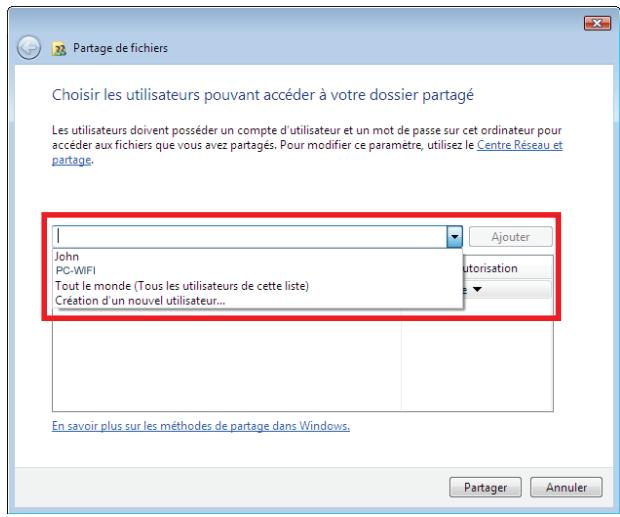

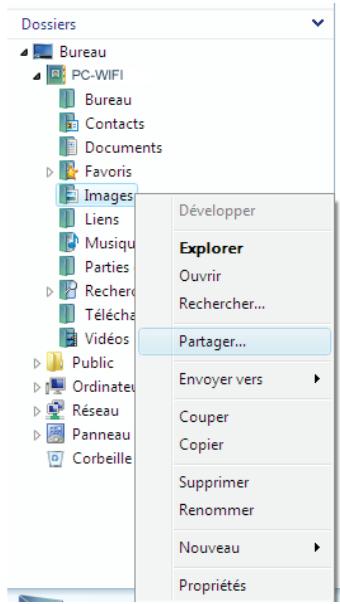

4.4.4. Windows Vista : Mettre en partage des dossiers publics ou personnes 51
4.4.5. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 53

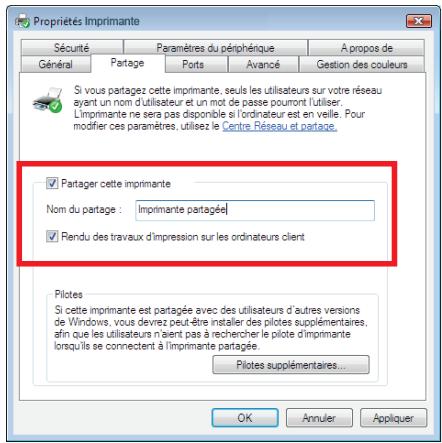

4.4.6. Windows Vista: Mettre en partage une imprimante 53

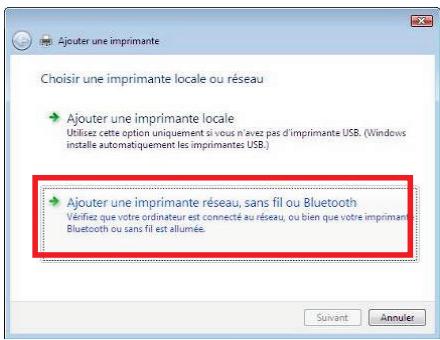

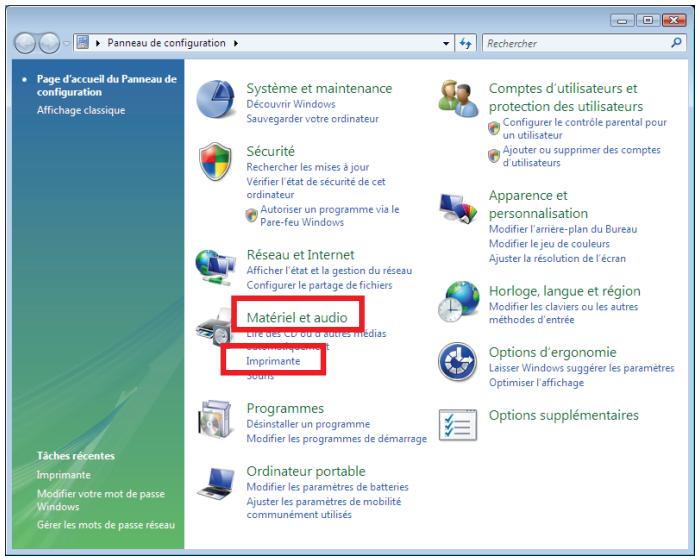

4.4.7. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 56

4.5. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 57

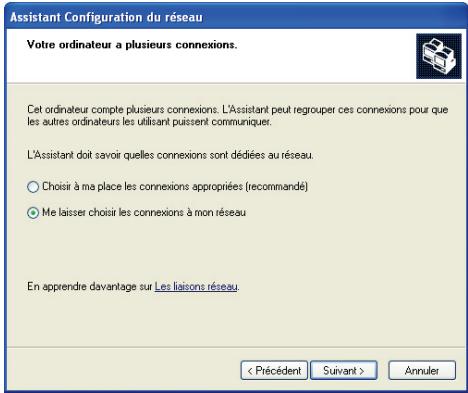

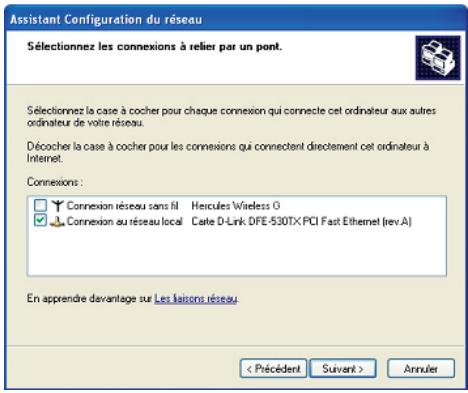

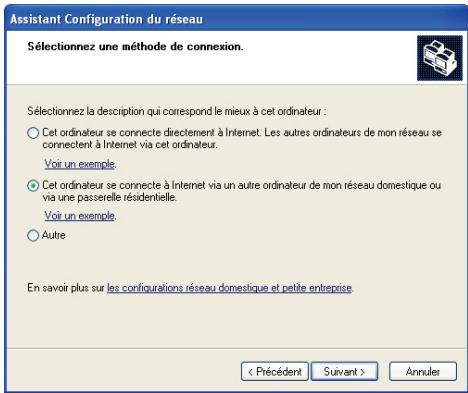

4.5.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 58
4.5.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 61

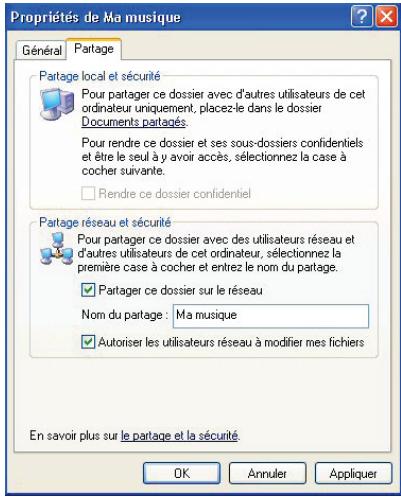

4.5.3. Windows XP: Mettre en partage des dossiers 66
4.5.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 67

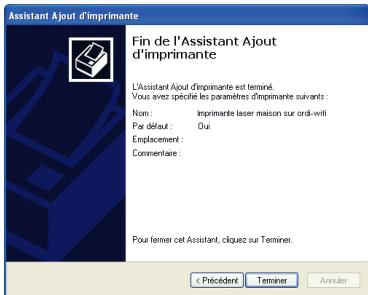

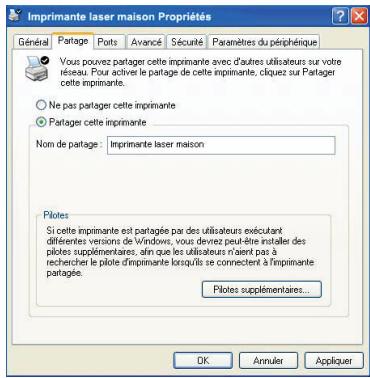

4.5.5. Windows XP: Mettre en partage une imprimante 67

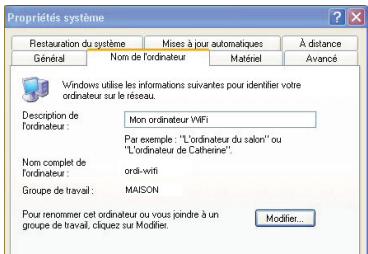

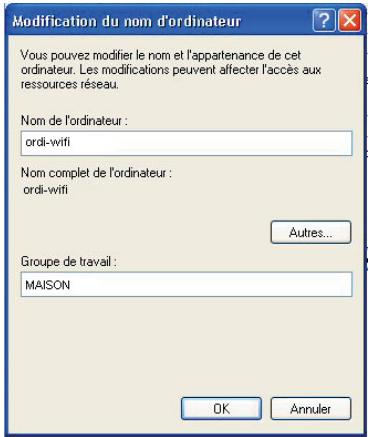

4.5.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avancés) 69

4.6. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau 69

5. ASSISTANCE TECHNIQUE 70

6. GARANTIE 70

7. RECOMMANDATION RELATIVE À LA PROTECTION DE L'ENVIRONNEMENT 71

1. VOTRE ADAPTATEUR HERCULES ePLUG 200 NANO PT

Le CPL (Courant Porteur en Ligne), également appelé Homeplug, est une technologie qui utilise l'installation électrique existante de votre habitation pour transporter en tout comport des données numériques (audio, video, Internet, fichiers) au sein d'un réseau personnel sécurisé. Le CPL est une alternative ideale pour tous qui souhaitent créé un réseau en toute simplicité, sans la contrainte des fils, et qui ne peuvent exploiter tout le potentiel du WiFi en raison de la configuration de leur habitation (présence de murs écais ou d'autres obstacles qui génent la transmission sans fil des données).

Hercules ePlug 200 Nano PT est un adaptateur utilisant la technologie CPL qui se branche sur toutes les prises de courant de la maison (du rez-de-chaussée à l'étage) pour les transformer en autant de points de connexion réseau possibles. De plus, les adaptateurs Hercules ePlug 200 Nano PT peuvent être librement débranchés et rebranchés sur d'autres prises de la maison, en fonction de ses besoin (changement de place d'un ordinateur, de son modem routeur...), sans qu'il soit nécessaire de renouveler l'installation ou de recréer son réseau.

Un réseau étant constitué au minimum de deux appareils connectés entre eux, il vous suffira de brancher deux adaptateurs Hercules ePlug 200 Nano PT sur deux prises électriques de votre habitation (dans la même piece ou dans des pieces différentes). Par exemple, pour acceder à Internet, vous pouvez relier votre modem ou votre box Internet à un adaptateur Hercules ePlug branché sur la prise de courant la plus proche, et votre ordinateur à un autre adaptateur Hercules ePlug branché sur une autre prise de courant. Enfin, votre réseau est déjà préconfigure pour vous apporter une sécuritéxmaxle.

Tous les produits de la gamme Hercules ePlug 200 sont compatibles avec le standard HomePlug AV (incluant les péripériques fonctionnant à 200 Mbits/s), qui permet de profiter d/images en haute définition ou de diffuser en streaming des fischiers multimédias en tout comfort. Ces adaptateurs peuvent être combinés selon vos besoin ou en fonction de vos péripériques (un décodeur TV avec une box, un modem avec un ordinateur ou une console de jeu, deux ordinateurs, un ordinateur et une imprimante...). Vous trouvez quelques configurations possibles illustrées dans la section d'installation de ce manuel.

Enfin, dans un souci de respect de l'environnement, Hercules vous propose des adaptateurs économés en énergie, conformes à la directive européen ERP (Energy Related Products), qui garantit une consommation électrique inférieure à 1 Watt lorsque l'appareil est en voille.

Le standard HomePlug AV n'est pas compatible avec le standard Homeplug 1.0 correspondant à la gamme Hercules ePlug 85 (et des autres adaptateurs de ce standard). Mais rien ne vous empêche de creer dans votre maison un réseau composé d'adaptateurs Hercules ePlug 85 et un autre composé d'adaptateurs Hercules ePlug 200.

Meme si ce type d'appareil ne presente aucun danger pour votre installation électrique, il conviendra de respecter certaines recommendations décrites ci-après.

1.1. Recommendations

• Branchez l'adaptateur Hercules ePlug 200 Nano PT uniquement sur un réseau électricque conforme aux normes de sécurité et aux specifications de sa plaque signalétique. En cas de doute, contactez unElectricien ou votre fournisseur d'électricité.
• N'ouvrez enaucn cas l'adaptateur Hercules ePlug 200 Nano PT,vous risqueriez d'endommager les composants internes.
• N'essayez pas d'introduire des objets dans les fentes et les ouvertures de l'adaptateur Hercules ePlug 200 Nano PT.
• N'obstruez pas les fentes et ouvertures de l'adaptateur Hercules ePlug 200 Nano PT.
• Si vous doivent effectuer la maintenance de leur adaptateur Hercules ePlug 200 Nano PT, débranchez leur adaptateur et faites appel à du personnel qualifié pour évider tout risque d'électrocution.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre adaptateur éloigné :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cuisinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Branchez l'adaptateur Hercules ePlug 200 Nano PT uniquement dans une piece suffisamment aérée.

• Branchez l'adaptateur Hercules ePlug 200 Nano PT uniquement avec le cable Ethernet fourni.
• Débranchez l'adaptateur Hercules ePlug 200 Nano PT de la prise électrique si vous prévoyez de ne pas l'utiliser pendant une période prolongée.
• Débranchez l'adaptateur Hercules ePlug 200 Nano PT de la prise électrique avant tout nettoyage. Utilisez un chiffon doux et évitez l'utilisation d'aérosols, d'eau, de produits chimiques à base de solvants, de benzène, d'alcool ou d'autres produits de nettoyage.
• Tenez les enfants éloignés des prises électriques.

1.2. Specifications

Chipset Broadcom BCM60321
Compatible avec les specifications IEE 802.3, IEE 802.3u, IEE 802.3x et Auto MDI/X
Compatible avec le standard Homeplug AV
- Coexistent avec les modules Homeplug 1.0
- Cryptage avec le protocole de sécurité AES 128 bits
Débit théorique de 200 Mbits/s
Mode de transmission asynchrone
Modulation OFDM, 1024/256/64 QAM, QPSK, BPSK
- Portée de 200m sur le réseau électricque
Port Ethernet RJ45
- Consommation moyenne : 2,1 W en utilisation, 0,8 W en mode veille activé par le bouton de l'adaptateur (ces données peuvent varier en fonction de l'installation électrique de votre maison)
Alimentation interne 100\~ 240 V CA, 50 / 60Hz
Bouton d'association permettant d'ajouter un adaptateur Hercules ePlug 200 dans un réseau existant
Voyants en façade

1.3. Configuration requise

Pour connecter des périhériques aux adaptateurs Hercules ePlug 200 Nano PT:

• Une interface réseau de type Ethernet doit être disponible sur chaque périphérique à connecter (ordinateur, console de jeu, modem, routeur, écoder TV, etc.)

Pour acceder à Internet avec l'adaptateur Hercules ePlug 200 Nano PT :

Ligne Internet active
- Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boite

Vérifiez que les éléments suivants sont bienprésentés dans la boîte :

Hercules ePlug 200 Nano PT Duo : 2 adaptateurs
Guide de démarrage rapide en français
Cable Ethernet (1 par adaptateur)

Le logiciel de configuration et de supervision du réseau "Hercules ePlug Station" est disponible en téléchargement sur http://ts.hercules.com.

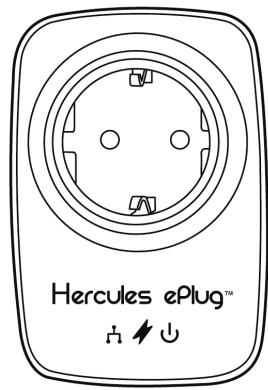

1.5. Description des voyants

:voyant indiquant le statut de la connexion CPL :

• vert : connexion de très bonne qualité (débits supérieurs à 60 Mbits/s)
• orange : connexion de qualité moyenne-bonne (débits compris entre 60 et 40 Mbits/s)
• rouge : connexion de qualité médiocre (débits inférieurs à 40 Mbits/s)

:voyant d'alimentation : clignote lors du traffic

:voyant de connexion Ethernet :

• allumé si le cable Ethernet est connecté
• clignote lors des transferts de données

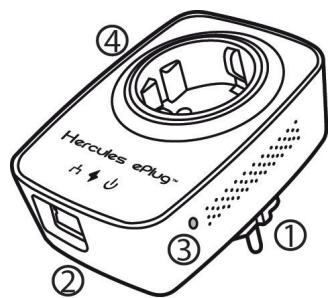

1.6. Description de la connectique

① Prise supplémentaire pour brancher un autre équipement électrique
② Port Ethernet permutant de relier l'adaptateur Hercules ePlug 200 Nano PT à un périhérique (ordonateur de bureau, ordinateur portable, netbook, console de jeu, écodeur TV, modem/routeur, box Internet)
③ Bouton d'association à triple fonction, permettant

d'activer l'association afin de connecter d'autres adaptateurs ePlug 200 au réseau (par un appui court de 1 seconde) : levant d'alimentation clignote
de générer aléatoirement un nouveau mot de passage réseau (par un appui moyen de 8 à 12 secondes): l'adaptateur redémarre lorsque vous relâchez le bouton
- de réinitialiser les paramètres Usine (par un appui long supérieur à 15 secondes): l'adaptateur redémarre

④ Prise d'alimentation pour brancher l'adaptateur Hercules ePlug 200 Nano PT sur la prise secteur

Les adaptateurs Hercules ePlug 200 Nano PT adaptable leur activité en fonction des besoin sur le réseau et optimisent ainsi la consommation d'énergie.

2. INSTALLATION DE HERCULES ePLUG 200 NANO PT

L'adaptateur Hercules ePlug 200 Nano PT a ete concu dans un souci de simplicité d'utilisation et d'installation. Si vous avez déjà achete et installedes adaptateurs Homeplug (ou CPL), Hercules fournit un Guide d'installation rapide qui vous aide, au travers de plusieurs etapes dans l'ajout de vos adaplateurs Hercules ePlug 200 dans voire reseau CPL existant.

Si vous étés novice dans le domaine du CPL, nous vous invitons d'abord à suivre les conseils fournis aux chapitres 2.1 et 2.2.

Sinon, vous pouvez directement acceder au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Nano PT Duo qui détaille, étape par étape, l'installation de votre Hercules ePlug 200.

Enfin, si vous avez déjà créé un réseau CPL et souhaitez ajouter un nouvel adaptateur, reportez-vous à la section 2.4 Vous avez déjà créé un réseau CPL : ajust d'un nouvel adaptateur à votre réseau.

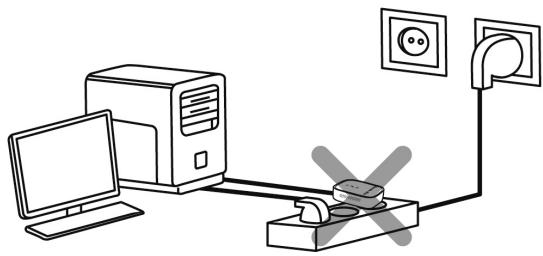

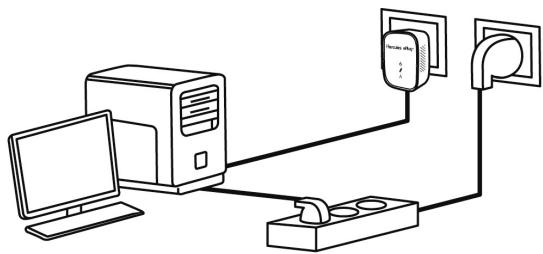

2.1. Comment placer Hercules ePlug 200 Nano PT

Pour vous aider à brancher votre Hercules ePlug 200 Nano PT, commencez par besoin une prise électrique proche de l'équipment que vous souhaitez connecter et suivez les recommendations fournies ci-après.

Pour optimiser le transfert de données sur le réseau électrique, il convient de respecter quelques recommendations :

• Branchez les adaptateursurs et les péripériques (ordonateur, box,...) de préférence sur une prise murale distincte : une pour l'adaptateur et l'autre pour le péripérisque à connecter au réseau CPL.
  Si vous branchez sur la même multiprise un adaptateur et un périhérique, les performances (débits) de leur réseau risquent d'être affectées.

2.2. Le CPL, partenaire du WiFi dans votre maison

Dès lors que vous possédez un modem routeur ou une box, les équipements, qu'ils soient connectés en WiFi ou en CPL, peuvent tout à fait communiquer ensemble. Toutes les données sont acheminées à un point central, en l'occurrence votre modem routeur ou votre box, et peuvent circuler soit sur le réseau électrique grâce à vos adaptateurs CPL, soit par les ondes grâce au WiFi.

Il est donc tout à fait possible de faire communier un ordinateur ou tout autre équipement réseau connecté en WiFi avec un équipement connecté sur le réseau CPL au modem routeur.

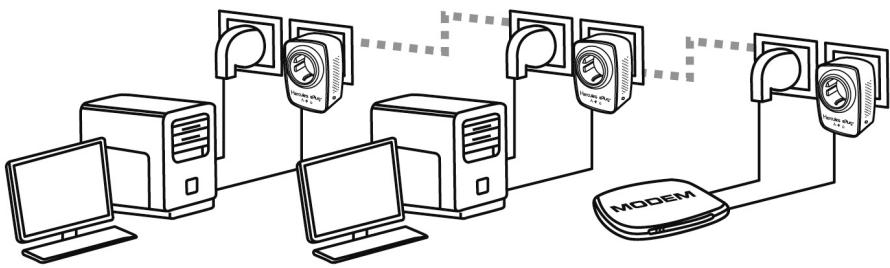

Vous trouvez dans les chapitres 2.2.1 à 2.2.3 différents exemples de réseaux purement CPL. Rien ne vous empêche d'y ajouter des périhériques WiFi. Par exemple, une box Internet connectée au réseau CPL d'une part, et un ordinateur portable WiFi connecté à cette même box en WiFi, d'autre part.

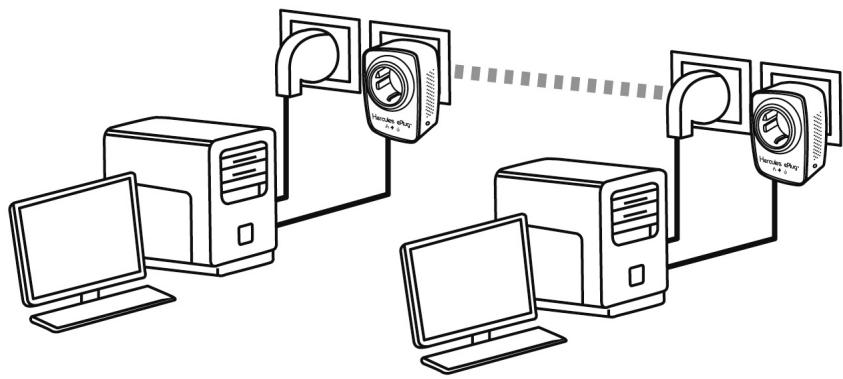

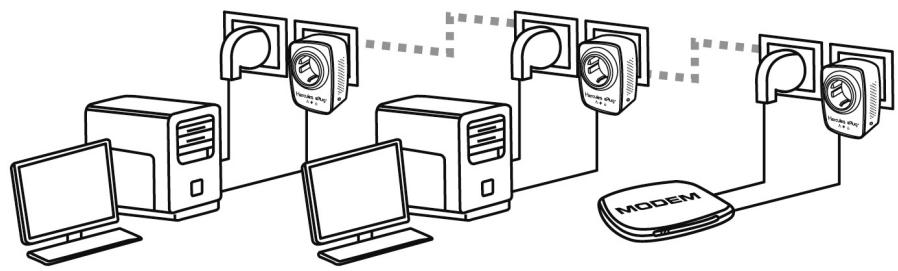

2.2.1. Connecter deux ordinateurs dans un réseau CPL

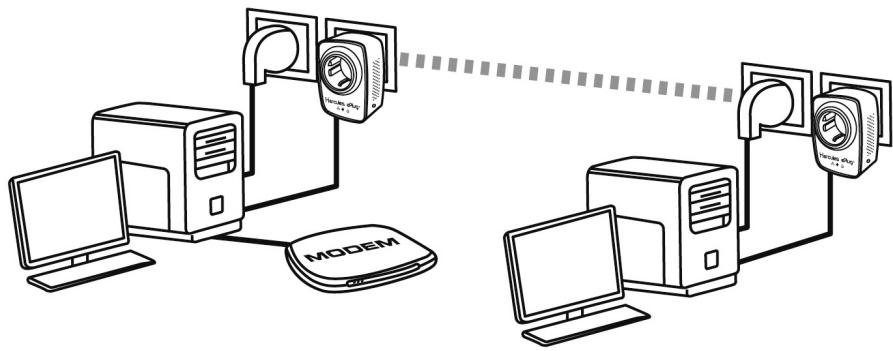

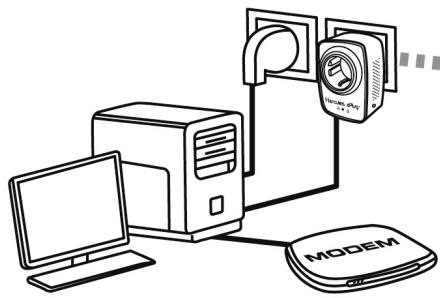

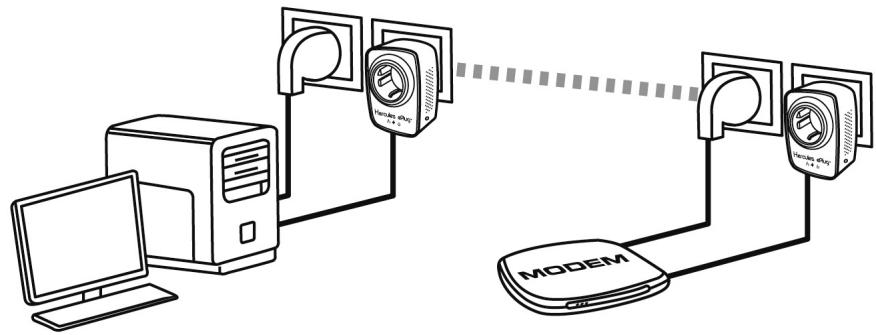

2.2.2. Connecter un ordinateur à un modem, un modem routeur, une box Internet ou une console de jeu dans un réseau CPL

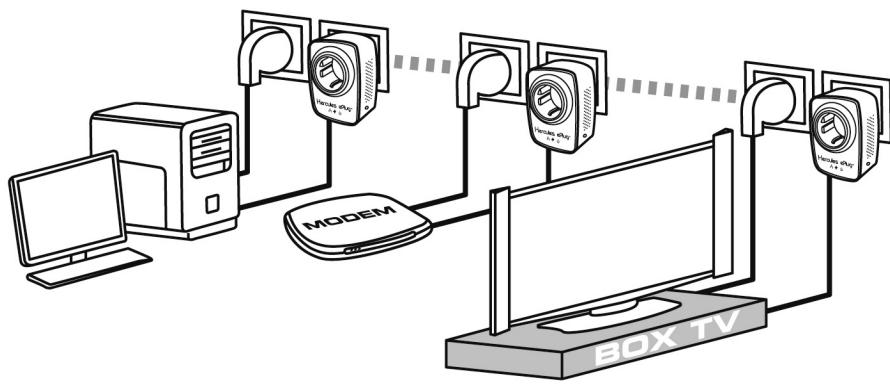

2.2.3. Connecter une box Internet à un décodeur TNT dans un réseau CPL

2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Nano PT Duo

Le standard Homeplug AV des adaptateurs Hercules ePlug 200 n'est pas compatible avec le standard Homeplug 1.0 des adaptateurs Hercules ePlug 85 et des adaptateurs Homeplug 14 Mbits/s, mais ces deux standards peuvent coexist. En effet, si vous avez déjà installé un réseau CPL au standard Homeplug 1.0 (par exemple des adaptateurs Hercules ePlug 85), vous ne pourrez pas y ajouter d'adaptateurs Hercules ePlug 200. En revanche, rien ne vous empêche d'installer dans votre habitation un deuxième réseau composé d'adaptateurs Hercules ePlug 200 et de pérophériques compatibles Homeplug AV.

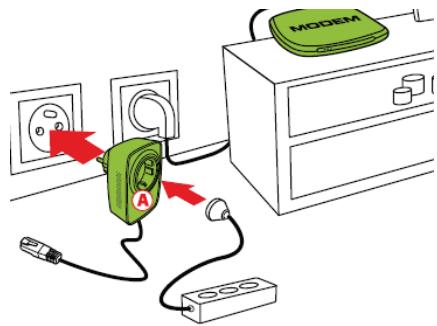

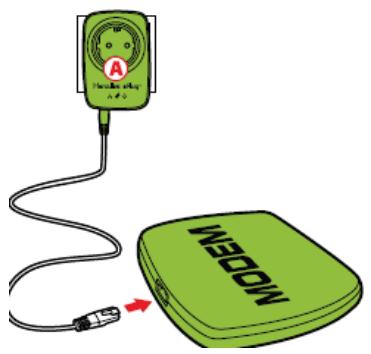

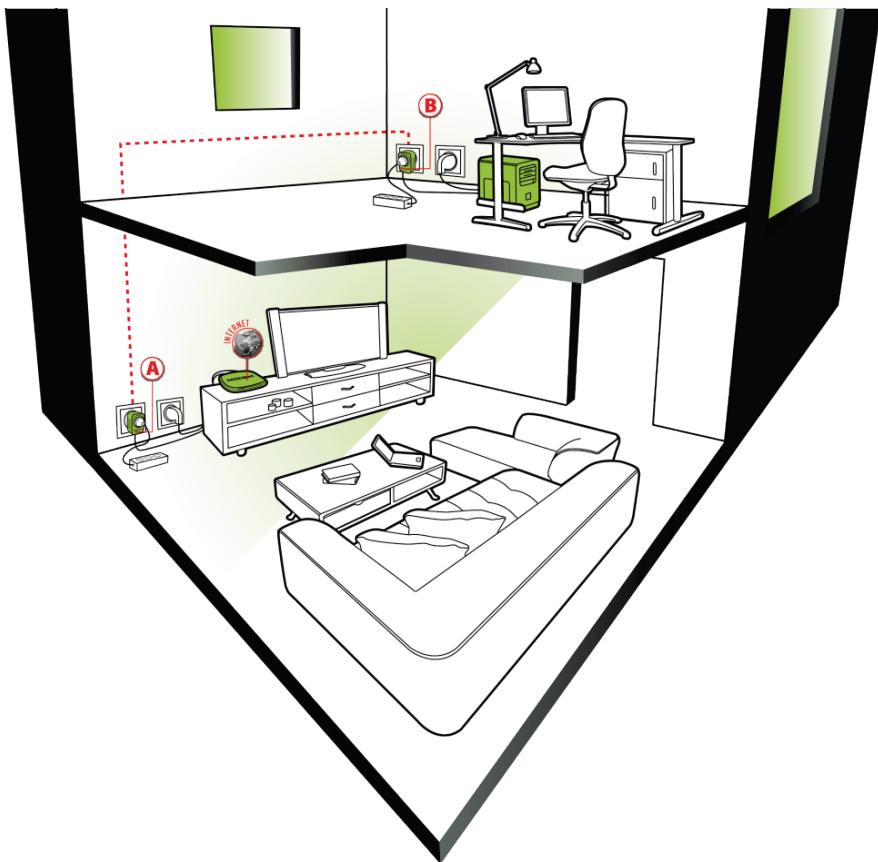

Pour installer un réseau CPL :

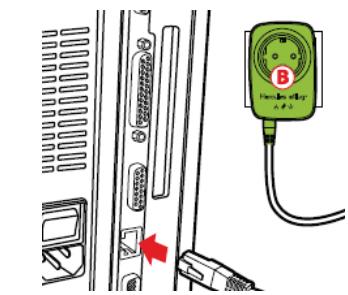

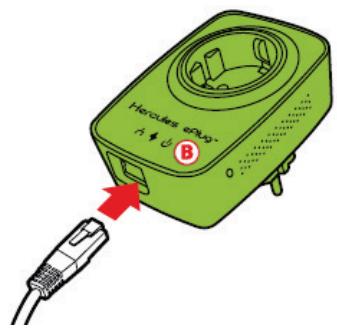

1. Connectez le cable Ethernet à la prise Ethernet de votre premier adaptorateur.

1. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Sur Hercules ePlug 200 Nano PT : si vous le souhaitez, branchez un autre équipement sur la prise supplémentaire (multiprise, modem, imprimante...)

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un modem routeur).

2. Connectez le cable Ethernet à la prise Ethernet de votre deuxième adaptateur.

3. Branchez l'adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, évitez de brancher votre adaptateur directement sur une multiprise.

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparèil réseau (par exemple, un ordinateur).

Lorsque vos adaptateurs sont connectés, le

voyant (statut de connexion) s'allume et indique le bon fonctionnement du réseau. La qualite du signal est également indiquée par un code couleur, expliqué au chapitre 1.5.Description des voyants.

Votre ordinateur peut maintainant acceder à Internet via votre modem, car les deux apparèils sont connectés entre eux par le réseau CPL et ont le même mot de passer réseau.

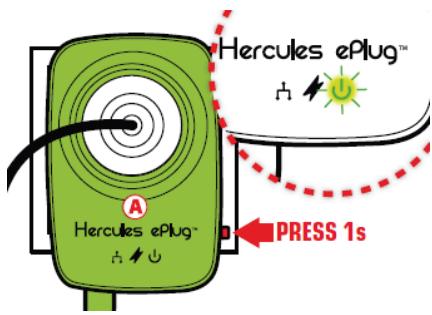

2.4. Vous avez déjà créé un réseau CPL : ajust d'un nouvel adaptateur à votre réseau

Prenons l'exemple d'une maison dans laquelle vous avez déjà installé un réseau CPL composé d'adaptateurs Homeplug au standard AV (Hercules ePlug 200 Nano PT, par exemple). Vous souhaitez maintainant installer un ou plusieurs nouveaux adaptateurs Hercules ePlug 200 Nano PT pour pouvoir agrandir votre réseau et connecter ainsi de nouveaux périhériques (imprimante, modem, routeur, console de jeu...).

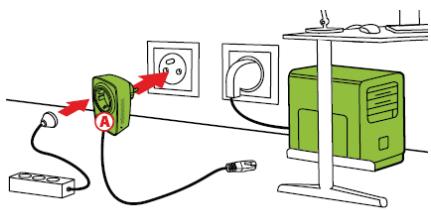

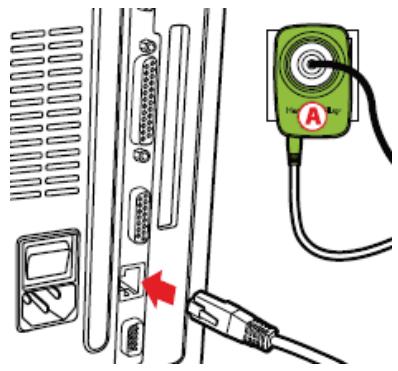

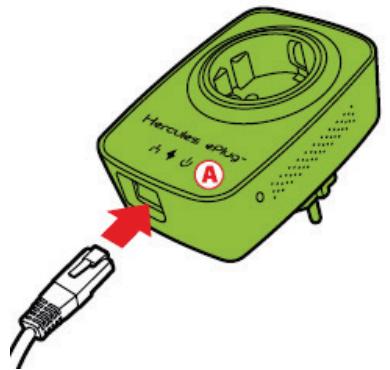

Connexion Ethernet et branchement électrique de votre nouvel adaptor Hercules ePlug 200 Nano PT

1. Connectez le cable Ethernet à la prise Ethernet de votre nouvel adaptorateur.

2. Branchez le nouvel adaptateur sur une prise électrique située à proximé de l'appareil à connecter au réseau.

Afin d'optimiser le transfert des données sur le réseau CPL, il est préféable de ne pas brancher votre adaptateur directement sur une multiprise.

Sur Hercules ePlug 200 Nano PT : si vous le souhaitez, branchez un autre équipement sur la prise supplémentaire (multiprise, modem, imprimante...)

1. Connectez l'autre extrémité du cable Ethernet à l'ordinateur, au modem, à la console ou à tout autre apparéil réseau (par exemple, un modem routeur).
2. Appuyez pendant 1 seconde sur le bouton d'association de l'un des adaptateurs déjà connectés au réseau.

Vous avez maintainant 2 minutes pour associer le nouvel adaptateur.

1. Appuyez pendant 1 seconde sur le bouton d'association de l'adaptateur Hercules ePlug 200 Nano PT.

Levoyant clignote puis s'allume lorsque l'adaptateur est connecté.

1. Renouvelez l'opération pour ajouter un autre adaptateur Hercules ePlug 200 Nano PT.

Connexion au réseau

Le mot de passer reseau est applique a l'adaptateur Hercules ePlug 200 Nano PT qui peut beschormais communiquer avec tous les adaptateurs du reseau existant.

Si la connexion de votre adaptateur au réseau a échoué, plusieurs causes sont possibles.

Cause n^1 : Vous n'avez peut'être pas effectué correctement l'association :

• Appuyez 1 seconde sur le bouton d'association (également appelé bouton de sécurisation chez certains constructeurs) de l'adaptateur faisant partie de votre réseau existant.
• Effectuez l'association en appuyant 1 seconde sur le bouton d'association de votre adaptateur Hercules ePlug 200 Nano PT. Vous disposez de 2 minutes pour cette opération.

Cause n^2 : Voiture adaptateur n'est peut-être pas correctement branché sur une prise électrique ou cette prise n'est pas alimentée:

• Vérifiez que levoyant d'alimentation de l'adaptateur s'allume.

Cause n^3 : Voitre reseau electrique est peut-etre fortement perturbé par d'autres apparèils proches de votre adaptateur:

• Évitez de brancher votre adaptateur directement sur une multiprise.
• Debranchez les appareils connectés proches de l'adaptateur.
• Essayez de brancher l'adaptateur sur une autre prise.

2.5. Comment changer le mot de passer réseau

Vous pouvez générer un nouveau mot de passer aléatoire en toute simplicité grâce au bouton d'association.

Si vous changez le mot de passer réseau d'un adaptateur, celui-ci ne peut plus faire partie du réseau.

• Appuyez entre 8 et 12 secondes sur le bouton d'association de l'adaptateur dont vous souhaitez changer le mot de passer.
• Attendez le redémarrage de l'adaptateur.
• Associez les autres adaptateurs en appuyant 1 seconde sur le bouton d'association de l'adaptateur qui fait deja partie du réseau que vous souhaitez créé, puis sur celui que vous souhaitez intégrer à ce réseau.
• Renouvelez l'opération pour tous les adaptateurs.

3. CONFIGURER ET SUPERVISER SON RESEAU AVEC HERCULES ePLUG STATION

Le logiciel Hercules ePlug Station a ete conqu pour yous permetre de configurer et supvierer vretre reseau CPL. A partir des informations qui yous seront demandees, yous accederez a la representation de tous les appeareils connectés à your reseau CPL pour en verifier le fonctionnement et le debit, piece par piece.

3.1. Téchéarger Hercules ePlug Station

Sur le site Hercules, selectionnez la version correspondant à votre produit, suivez la procédure et enregistrez le fjichier d'installation sur votre disque dur.

• Double-cliquez sur le fiichier ePlugStation_Setup.exe à partir de l'emplacement où vous l'avez enregistré, pour lancer l'installation.

Pour utiliser Hercules ePlug Station, la configuration minimale de votre ordinateur doit être la suivante :

-Intel Pentium III, AMD Athlon/AMD-K6
-64Mo de RAM
- Carte reseau Ethernet 10/100 RJ-45
- Lecteur de CD-ROM
- 50 Mo d'espace disponible sur le disque dur
- Système d'exploitation : Microsoft Windows XP (SP2, SP3), Vista, 7, 8

• Si un averissement de sécurité Windows s'affiche, cliquez sur Executer.
• Choisissez l'emplacement d'extraction des fichiers, puis cliquez sur Suivant.

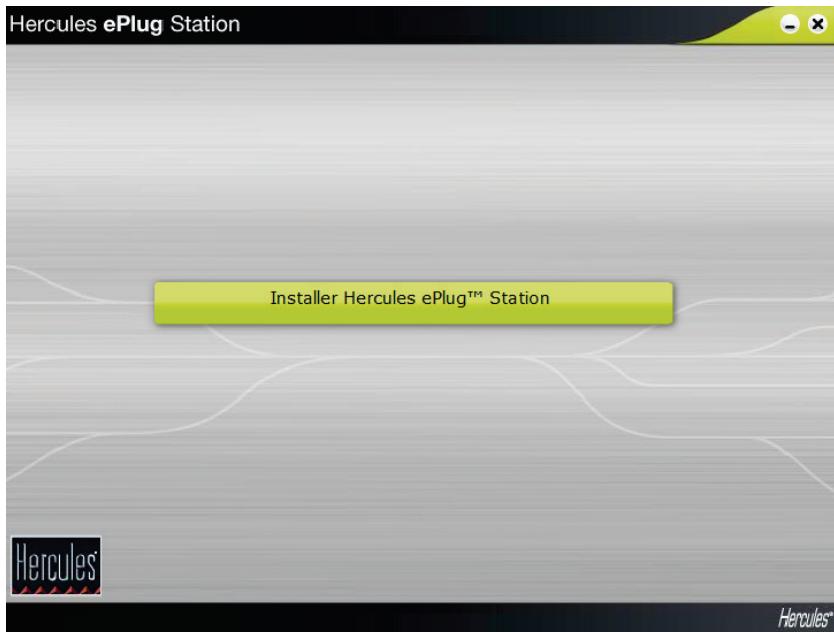

A la fin de l'extraction, une fenêtre Hercules ePlug Station s'ouvre.

• Cliquez sur le bouton Installer Hercules ePlug Station.

L'écran de bienvenue de l'assistant d'installation de ePlug Station s'affiche.

• Cliquez sur Suivant.

• Sélectionnez J'accepte les termes du contrat de licence, puis cliquez sur Suivant.

• Sélectionnez l'emplacement d'installation de ePlug Station, puis cliquez sur Suivant.

• Cliquez sur Installer pour valider vos choix et lancer l'installation.

ePlug Station s'installa à l'emplacement choisi.

- Cliquez sur Terminer pour fermer l'assistant.

Une icône de raccourci vers ePlug Station est désormais presente sur le Bureau et l'étape 1 de l'assistant d'installation Hercules ePlug s'affiche.

• Si vous n'avez pas encore créé de réseau CPL, Sélectionné C'est mon 1er réseau CPL (pack DUO) et suivez les étapes d'installation 1 à 7. Passez ensuite au chapitre 3.3. Supervisor son réseau CPL.

Pour plus d'informations, reportez-vous au chapitre 2.3. Vous n'avez pas encore créé de réseau CPL : première installation de Hercules ePlug 200 Nano PT Duo de ce manuel.

• Si vous avez déjà créé un réseau CPL, sélectionnez J'ai déjà un réseau CPL. Vous pourrez configurer tous les adaptateurs de votre réseau afin qu'ils aient le même mot de passer réseau et puissant communiquer entre eux.

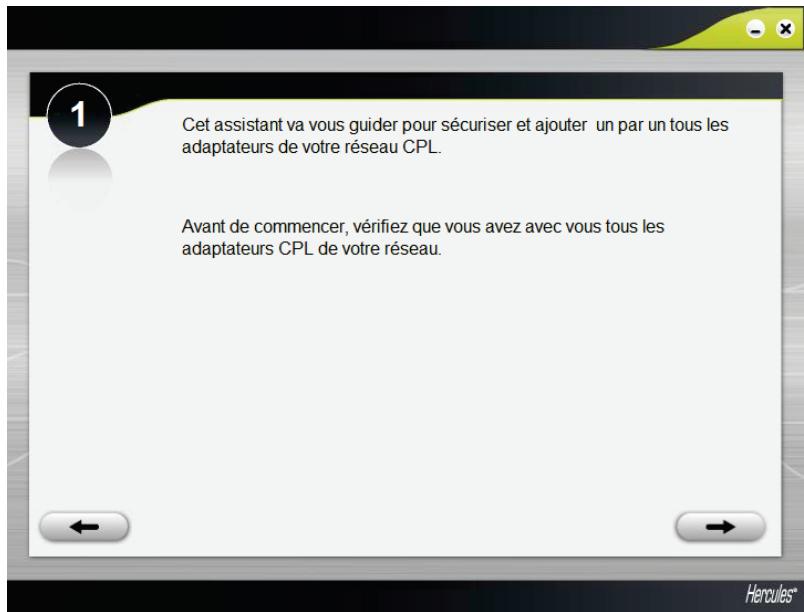

• Cliquez sur pour commencer.

• Sélectionnez votre modèle d'adaptateur CPL, puis cliquez sur

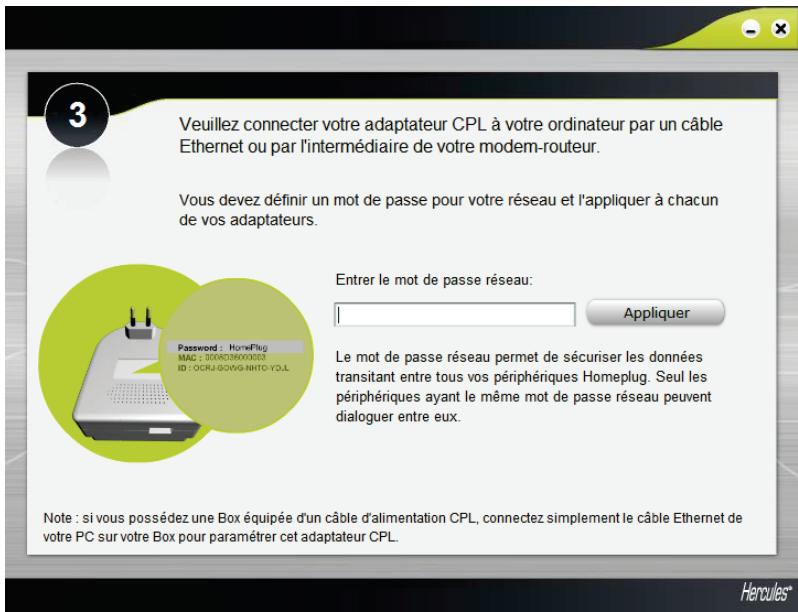

• Saisissez le mot de salle, puis cliquez sur Appliquer.

• Le mot de passer saisi s'affiche. Cliquez sur OK.

• Si vous avez d'autres adaptateurs CPL dans votre réseau, repêze l'opération en cliquant sur Je souhaite ajouter un autre adaptateur CPL. Sinon, cliquez sur Je n'ai plus d'autre adaptateur CPL.

• Quittez l'assistant pour terminer l'installation.

3.1. Supervisor son réseau CPL

Avant de visualiser votre réseau, vous devez sélectionnez votre modèle d'adaptateur CPL. Cliquez sur

et

pour naviguer entre les deux pages.

Veuillez désirs la version de cette ePlug dans la liste ci-dessous :

ePlug 500 Nano PT

ePlug 200 Nano PT

ePlug 500 Nano

ePlug 200 Nano

ePlug 200 Mini PT

ePlug 200 Mini V2

ePlug WiFi

ePlug 200 Mini

Hercules

Veuillez désiré la version de votre ePlug dans la liste ci-dessous :

ePlug 200 HD

ePlug 200 Multi

ePlug 200 C

ePlug 200 PT

ePlug 200

ePlug 85

Hercules

L'onglet Général présente la configuration générale de votre réseau CPL, avec les informations relatives à la piece, l'adresse MAC de l'adaptateur, l'état du réseau et le débit.

L'information Vous étés connecté à correspond à l'adaptateur auquel est connecté l'ordinateur utilisant ePlug Station.

L'indicateur d'etat du réseau varie selon la qualite du réseau : vert (connexion de très bonne qualite), orange (connexion de qualite moyenne), rouge (connexion de qualite medicore).

3.2. Ajouter un ou plusieurs adaptateurs à son réseau de surveillance Hercules ePlug Station

Il se peut que vous ayez ajoute un troisième et un quatrième adaptateurs pour étendre votre réseau CPL à d'autres pieces de la maison. Pour qu'ils apparaissent dans Hercules ePlug Station, vous alze doivent entre leurs informations (piece, adresse MAC)

-Dans Ionglet Général, cliquez sur Ajouter un pérophérique.

• Débranchez l'adaptateur CPL que vous souhaitez ajouter au réseau de surveillance pour noter son adresse MAC, entrez l'adresse dans le champ correspondant et Sélectionnez dans la liste déroulante la pierce dans laquelle il est installé.

• Cliquez sur Ajouter et repeteze l'opération pour tous les autres adaptateurs que vous souhaitez ajouter.

• Cliquez sur lorsque vous avez terminé.

• Branchez l'adaptateur sur la prise et dans la piece ajuste.

• Cliquez sur

• Connectez l'adaptateur conformément aux instructions affichées à l'écran.

• Cliquez sur

• Cliquez sur Fermer.

Le nouvel adaptateur apparait dans la configuration générale de votre réseau CPL.

3.3. Scanner le réseau

Un scan automatique du réseau est effectué chaque fois que vous ouvrez Hercules ePlug Station ou que vous accédez à l'onglet Général. Vous pouvez effectuer un scan manuel à partir de l'onglet Général en cliquant sur le bouton Scanner le réseau.

Pour annuler le scan automatique du réseau, accedez à l'onglet Informations et décochez la case Scanner automatiquement le réseau.

Désormais, seul le scan manuel permettra de rafraîchir la configuration générale de votre réseau CPL.

3.4. Modifier l'emplacement d'un adaptateur

Si vous avez débranché un adaptateur pour le rebrancher dans une autre piece de la maison, vous pouvez modifier l'information d'emplacement dans ePlug Station pourmettre à jour la configuration générale de votre réseau.

-Dans Ionglet Général, cliquez sur I'icone

en haut à droite de la représentation de la pièce.

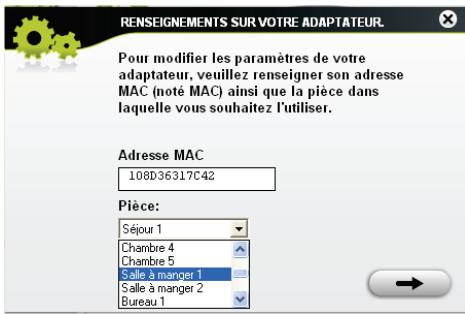

• Vérifiez que l'adresse MAC est correcte, puis sélectionné dans la liste déroulante la nouvelle piece.
• Cliquez sur

3.5. Modifier le mot de passer de son réseau CPL

Pour communiquer entre eux,les adaptateurs de vrotreseau CPLdoivent avoirle même motde passage.
Vouppouvazmodifierelui-ci dansePlugStation enveillant a'appliqueratouslesadaptateursdu meme reseau.

• Dans l'onglet Paramètres avances, entrez le nouveau mot de passer réseau dans le champ correspondant.
• Cochez la case Appliquer le mot de passer à tous les périphériques du réseau.

Si vous cochez la case Appliquer le mot de passer sur le périhérique connecté au PC seulement, l'adaptateur connecté au PC ne fera plus partie du réseau.

• Cliquez sur Changer le nom du réseau.
• Dans la fenêtre d'ajretissement, cliquez sur
• Notez le nom du réseau, puis cliquez sur Fermer.

3.6. Mettre à jour le firmware

Pour bénéficier de la première version du firmware, vous pouvez visiter le site Hercules (http://ts.hercules.com) et vérifier la présence d'un nouveau firmware pour vos adaptateurs ePlug. Suivez les instructions et enregistrez le fjichier sur votre disque dur.

-Dans Ionglet Boite a outils, cliquez sur le bouton

et selectionnez l'emplacement du fichier.

• Cliquez sur le bouton Mettre à jour le firmware.

3.7. Restaurer les paramètres d'usine de l'adaptateur ePlug connecté au PC

Si vous rencontres un problème de connexion, vous pouvez restaurer les paramètres d'usine à partir d'ePlug Station.

Cette action restaure les paramètres d'usine de l'adaptateur connecté au PC uniquement. Si vous avez préalablement modifié le mot de passer réseau, cet adaptateur ne fera plus partie du réseau.

La restauration des paramètres d'usine dans ePlug Station équivaut à une réinitialisation via le bouton d'association de l'adaptateur Hercules ePlug 200 Nano PT (appui long supérieur à 15 secondes).

4. VOTRE RÉSEAU CPL EN PRATIQUE

Maintenant que votre réseau CPL est installé, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment partager des dossiers, une imprimante, ou faire profiter ses amis de sa connexion ADSL pour jouer en ligne.

4.1. Quelques prérequis

• Les procédures décrites dans ce chapitre différent selon le système d'exploitation. Veillez à bien vous reporter aux chapités correspondant à votre système.
• Vous avee cree un reseau CPL compose d'un ou plusieurs peripheriques (ordinateur(s),modem, routeur, « Box » Internet, imprimante...).
• Les procédures de partage de connexion Internet s'appliquent aux ordinateurs ou périhériques connectés à votre modem routeur via un réseau CPL composé d'adaptateurs Hercules ePlug.
• Pour/partager une connexion Internet,voire routeur et voire modem (ADSL Ethernet,Cable ou « Box » Internet)doiventetrebranchesaunadaptateurHerculesePluglui-memebranchedurune prise de courant, puis allumés,etvoire ligneInternetdoitetreactivée.

4.2. Identifier son type de réseau CPL : Infrastructure ou Ad hoc

Le type de réseau CPL dépendra du matériel dont vous disposez.

Vous reliez...	Vous étés en mode...
un ou plusieurs ordinateurs à un modem routeur ADSL (ou un modem ADSL Ethernet relié à un routeur).	Infrastructure, dans lequel les adaptateurs sont connectés à votre réseau. Le mode Infrastructure convient à l'échange de données, au jeu en réseau, mais aussi au partage de connexion Internet et/ou d'une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre réseau, reportez-vous à la documentation du fabricant.
l'un de vos ordinateurs par cable directement à un modem ADSL USB ou Ethernet	Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les ordinateurs sont directement connectés les uns aux autres, par cable ou par CPL, sans aucun routeur. Le mode Ad hoc convient à l'échange de données ou au jeu en réseau entre deux ordinateurs.

4.3. Ordinateurs sous Windows 7 : Partager une connexion ADSL, des dossiers ou une imprimante

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs équipés de Windows 7, il n'est pas indispensable que les ordinateurs appartiennent au même groupe résidentiel. En revanche, si vous effectuez le partage entre Windows 7 et un système d'exploitation antérieur, voirlez à bien définir le même groupe résidentiel sur tous vos ordinateurs. Pour savoir comment creer un groupe résidentiel, reportez-vous aux sections consacrées aux systèmes d'exploitation souhaités.

Avant effectuer la procédure décrite, assurez-vous d'avoir les droits administrateur. Pour plus d'informations sur l'obtention des droits administrateur, consultez l'aide en ligne de Windows 7.

Les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows 7 (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Vous avez associéVote ordinateur a un reseau privé (par opposition a un reseau public).A ce titre,les options de discovery (c'est-à-dire la possibilité de voir des périhériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, et vous avez déjà choisi d'activer ou non les options de partage (la procédure d'activation des options de partage est également décrité dans la section 4.3.3).

4.3.1. Windows 7: Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une box Internet, d'un modem routeur ou d'un routre connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les ordinateurs sont connectés à votre point d'accès, en l'occurrence libre voce, votre modem routeur ou votre routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des données, jourer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

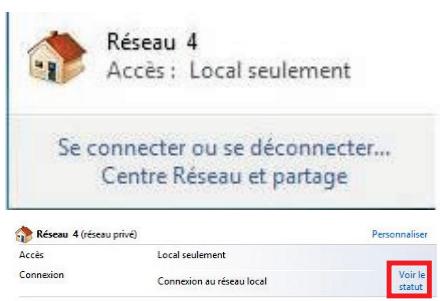

1. Accedez au Centre Résseau et partage. Pour ce faire, Sélectionnez le menu Démarrer/Panneau de configuration.
2. Cliquez sur la rubrique Rseau Internet, puis Centre Rseau et partage.
3. Dans la fenêtre Centre Réseau et partage, cliquez sur le lien Connexion au réseau local.

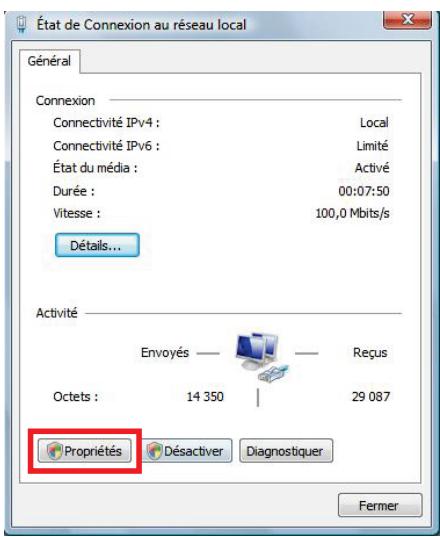

4. Dans la fenêtre État de Connexion au réseau local, cliquez sur Propriétés.

1. Dans l'onglet Propriétés de Connexion au réseau local, Sélectionnez Protocole Internet version 4 (TCP/IPv4).

2. Cliquez sur Propriétés.

3. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les addresses des serveurs DNS automatiquement.

4. Cliquez sur OK pour valider.
5. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

4.3.2. Windows 7: Partager une connexion ADSL dans un réseau de type Ad hoc

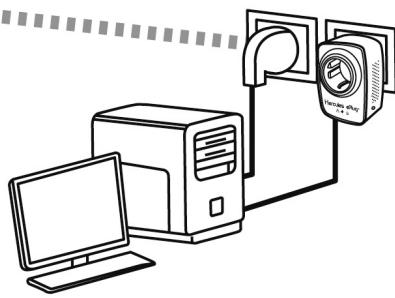

Prenons l'exemple d'un réseau CPL Hercules compose, d'une part, d'un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre part, d'un ordinateur (que l'on appellera Point de connexion B) qui peut acceder à Internet.

Point de connexion A

Point de connexion B

Vous etes en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans point d'acces (ou routeur), via le reseau CPL. Pour que le Point de connexion B accede à la connexion ADSL du Point de connexion A :

• Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.
• L'ordinateur relié au modem doit être allumé.
• La ligne Internet doit être activée.

Se connecter ou se déconnecter

Type d'acces :

Internet

Groupe résidentiel:

Jonction effectue

Connexions:

Connexion au réseau local

Vou puez Maintenant acceder à Internet via tous les ordinateurs de votre réseau.

1. Accedez au Centre Rseau et partage. Pour ce faire, selectionnez le menu Demarrer/Panneau de configuration.
2. Cliquez sur la rubrique Rseau Internet, puis Centre Rseau et partage.
3. Dans la fenêtre Centre Réseau et partage, cliquez sur le lien Connexion au réseau local.

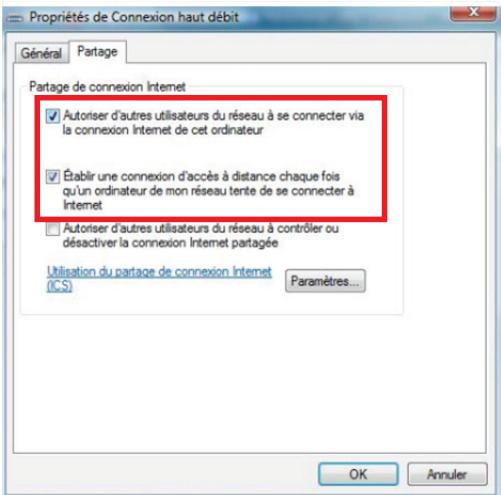

4. Dans l'onglet Partage, cochez la case Autoriser d'autres utilisateurs du réseau à se connecter via la connexion Internet de cet ordinateur.

Remarque : L'option Etablit une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter permet d'activer la connexion Internet de l'ordinateur connecté au modem si ce dernier ne l'est pas au moment où un autre ordinateur souhaite se connecter à Internet.

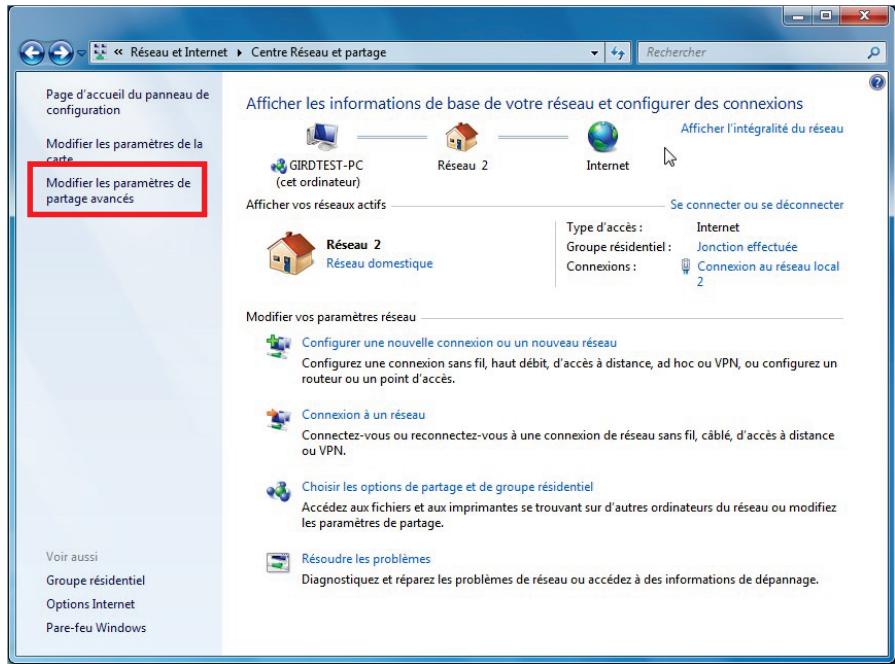

4.3.3.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Résseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de résseau dans la Barre des tâches Windows, puis sur le lien Ouvrir le Centre Résseau et partage.

Activer le partage de fichiers et d'imprimante

Remarque: pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Cliquez sur le lien Modifier les paramètres de partage avancés.

• Dans la zone Partage de fichiers et d'imprimantes, Sélectionnez Activer le partage de fichiers et d'imprimantes.

Partage de fichiers et d'imprimantes

Lorsque le partage de fichiers et d'imprimantes est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes que vous avez partagés à partir de cet ordinateur.

Activer le partage de fichiers et d'imprimantes

Desactiver le partage de fichiers et d'imprimantes

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d"autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage de dossiers publics, Sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse dire et écrire des fichiers dans les dossiers Public (le contenu de ces dossiers ne contendra aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Lorsque le partage des dossiers Public est activé, les utilisateurs du réseau, y compris les membres du groupe résidentiel, peuvent acceder aux fichiers des dossiers Public. Que sont les dossiers Public?

Activer le partage afin que toute personne avec un accès réseau puisse dire et écrire des fichiers dans les dossiers Public
Desactiver le partage des dossiers Public (les personnes connectees a cet ordinateur peuvent continuer d'acceder a ces dossiers)

• Cliquez notamment sur le bouton Enregister les modifications avant d'activer le partage des fichiers multimédias

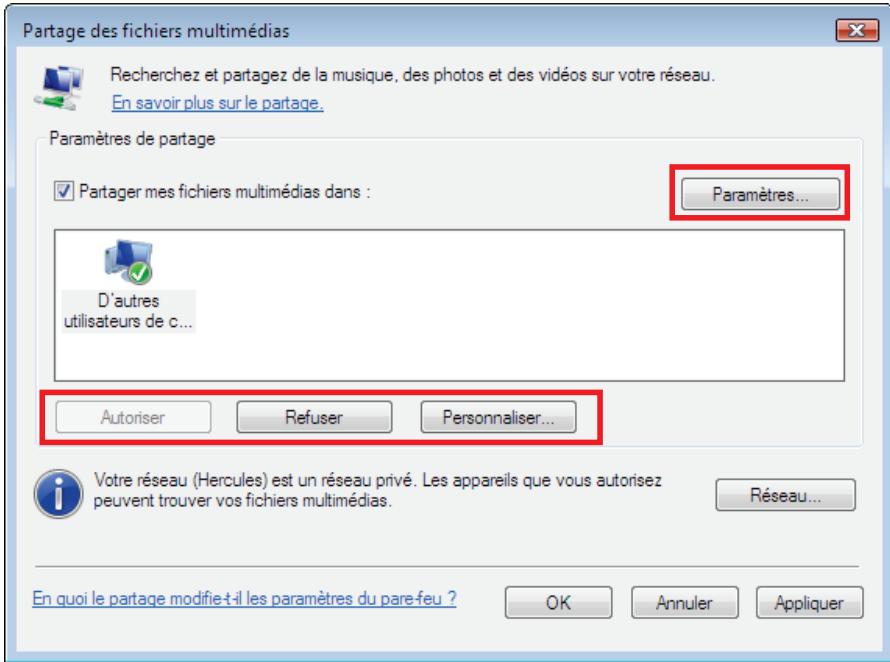

Activer le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans le Centre Réseau et partage, cliquez sur la rubrique Choisir les options de partage et de groupe résidentiel.

Choisir les options de partage et de groupe résidentiel

Accedez aux fichiers et aux imprimantes se trouvant sur d'autres ordinateurs du réseau ou modifiez les paramétres de partage.

• Dans la zone Partage des bibliothèques et des imprimantes, cochez Images, Musique et Vidés.

Partager des bibliothèques et des imprimantes

Images

Musique

Videos

Documents

Imprimantes

• Cliquez sur le bouton Enregister les modifications.

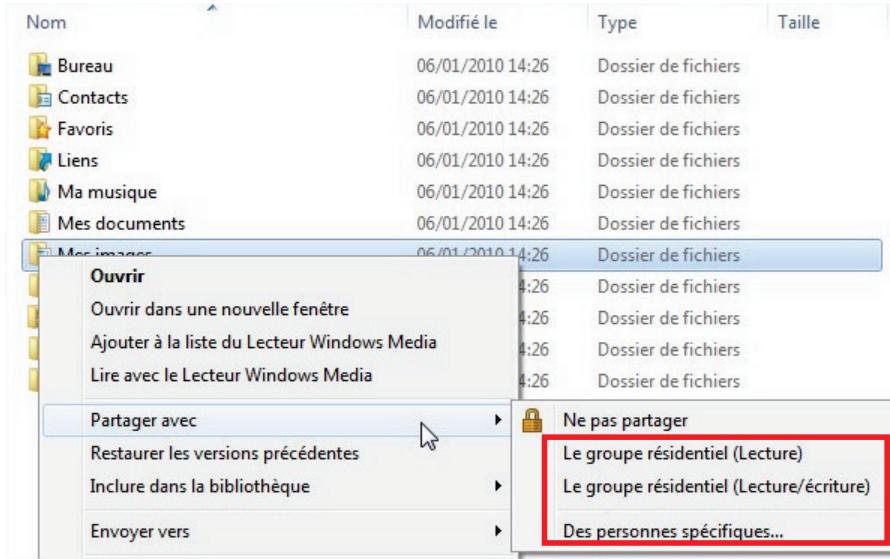

4.3.4. Windows 7: Mettre en partage des dossiers publics ou personnels

Rappel : Sous Windows 7, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utiliseur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (voitre dossier d'images personnelles, par exemple), il sera nécessaire deCHOISIR les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiquedans la procEDURE ci-après.

1. Sélectionné le dossier que vous souhaïez partager, sans l'ouvrir. Ici, votre dossier Mes images.
2. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager avec.

Remarque : Vous pouvez partager ce dossier avec Le groupe résidentiel (Lecture), Le groupe résidentiel (Lecture/écriture) ou Des personnes spécifiques. Le groupe résidentiel correspond aux ordinateurs qui font partie du groupe Réseau domestique.

1. Si vous activez le partage avec des personnes spécifiques, Sélectionnez les utilisateurs qui auront accès à ce dossier.

1. Dans la fenêtre Partage de fichiers, Sélectionné le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créé sur votre PC. Vous pouvez également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur : Lecture (autorisation d'affichage uniquement), Lecture/écriture (autorisation d'affichage, d'ajout et de suppression) ou Propriétéaire (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur le bouton Partager. Notez bien le chemin indiqué, il permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur.

4.3.5. Ordinateurs sous Windows 7: Acceder aux dossiers partages

1. Dans l'Explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage.

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete defini, saisisse voire nom d'utiliser et your mot de passage.

Tous les dossiers partages apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

4.3.6. Windows 7: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison connectés en reseau via des adaptateurs Hercules ePlug.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 4.3.3. Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Periphériques et imprimantes.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et selectionnez Propriétés de l'imprimante.

1. Dans la fenêtre Propriétés de [nom_imprimante], Sélectionnez l'onglet Partage.
2. Cochez la case Partager cette imprimante.
3. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
4. Cliquez sur Appliquer, puis sur OK.

4.3.7. Ordinateurs sous Windows 7: Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Periphériques et imprimantes.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

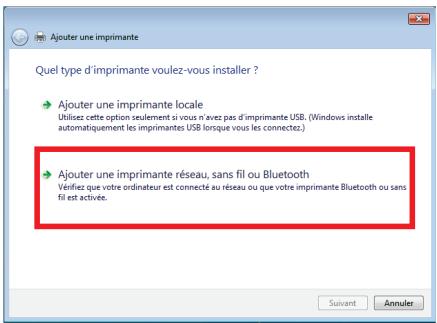

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.

2. Cliquez sur Suivant.

3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.
2. Cochez la case Définir en tant qu'imprimante par défaut, si vous le souhaitez.
3. Cliquez sur Terminer pour fermer l'assistant.

4.4. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs équipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, voirlez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Vous avez associéVote orndateur a un reseau privé (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périhériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Vous allezdondevoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

4.4.1. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une box Internet, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les ordinateurs sont connectés à leur point d'accès, en l'occurrence libre voce, leur modem routeur ou leur routeur connecté à un modem, via le réseau CPL. Le mode Infrastructure est idéal pour échanger des données, jourer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
2. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau, Sélectionnez Protocole Internet version 4 (TCP/IPv4).

2. Cliquez sur Propriétés.

3. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les addresses des serveurs DNS automatiquement.

4. Cliquez sur OK pour valider.
5. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

4.4.2. Windows Vista : Partager une connexion ADSL dans un réseau de type Ad hoc

Prenons l'exemple d'un réseau CPL Hercules composé, d'une part, d'un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (que l'on appellera Point de connexion A), et, d'autre part, d'un ordinateur (que l'on appellera Point de connexion B) qui peut acceder à Internet.

Point de connexion A

Point de connexion B

Vous etes en mode Ad hoc. Dans ce mode, les ordinateurs sont directement connectés entre eux, sans point d'acces (ou routeur), via le reseau CPL. Pour que le Point de connexion B accede à la connexion ADSL du Point de connexion A :

• Le Point de connexion B doit faire partie du même réseau CPL que le Point de connexion A.
• L'ordinateur relié au modem doit être allumé.
• La ligne Internet doit être activée.

Actuellement connecté à :

Connexion haut débit

Accès: Réseau local et Internet

Réseau 4

Accès: Local seulment

Se connecter ou se déconnecter...

Centre Renseau et partage

1. Accédez au Centre Réseau et partage en cliquant sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.

Avant de mettre en partage vos dossiers,
votre imprimante ou votre connexion, vous
devez activer le partage depuis le Centre
Réseau et partage.

1. Cliquez sur Gérer les connexions réseau.

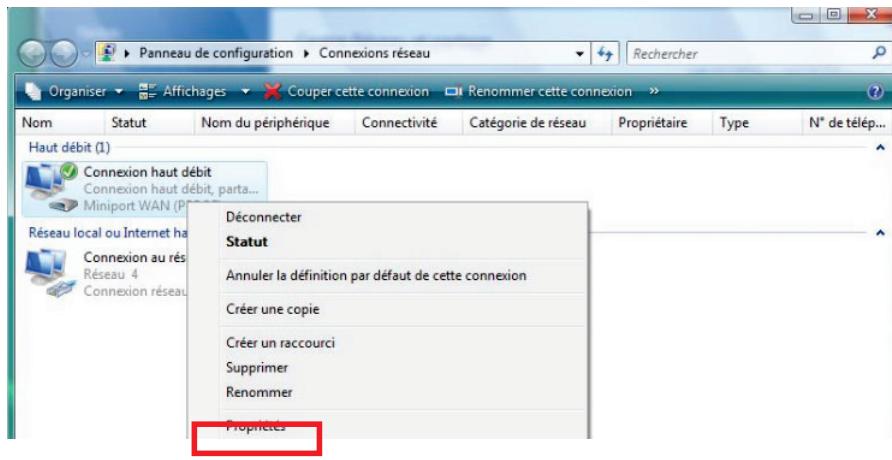

1. Cliquez avec le bouton droit de la souris sur Connexion haut débit, puis selectionnéz l'option Propriétés.

1. Dans l'onglet Partage, cochez les cases Autoriser d'autres utilisateurs du réseau à se connecter via la connexion Internet de cet ordinateur et Etablier une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tente de se connecter.

Note:L'option Etabir une connexion d'accès à distance chaque fois qu'un ordinateur de mon réseau tarde de se connecter permet d'activer la connexion Internet de l'ordinateur connecté au modem si ce dernier ne l'est pas au moment où un autre ordinateur souhaite se connecter à Internet.

Vous pouvez maintainant acceder à Internet via tous les ordinateurs de votre réseau.

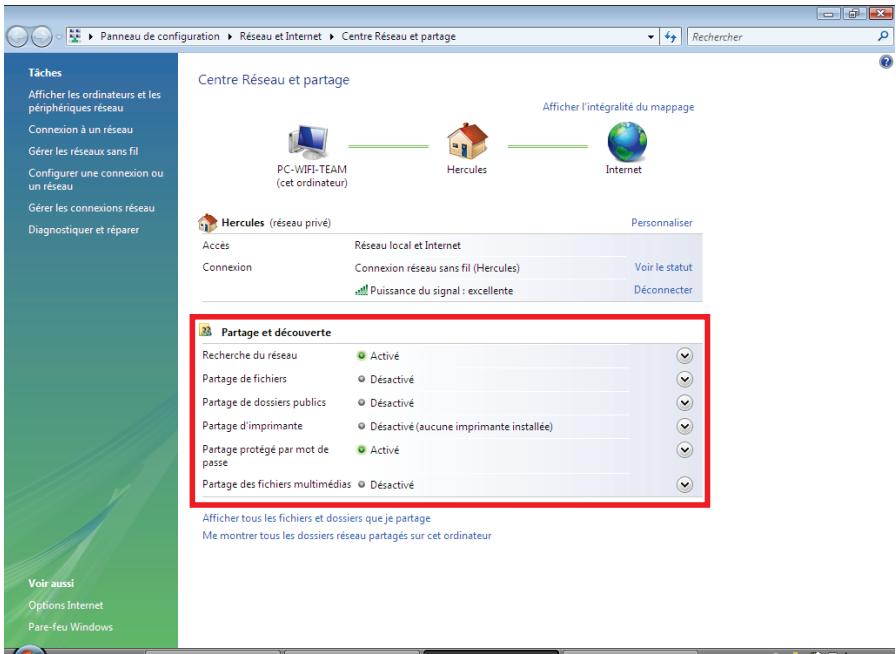

4.4.3.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Résseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de résseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désactéve

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes que vous avrez partagés à partir de cet ordinateur.

Activer le partage de fichiers

Desactiver le partage de fichiers

Appliqueur

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou selectionnéz Activer le

partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contienda aucune limitation en termes de consultation, d'ecriture ou autre).

Partage de dossiers publics

Désactivé

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers
Activer le partage a fin que toute personne avec un acces reseau puisse ouvrir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dosquier)

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque: pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton ©itué en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désactéve

Quand le partage d'imprimante est activé, les personnes avec un accès reseau peuvent se connecter aux imprimantes attachés à l'ordinateur et les utiliser.

Activier le partage d'imprimante

Désactiver le partage d'imprimante

Appliqueer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidés et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton ©itué en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multiméias © Désactivé

Quand le partage des fichiers multiméias est activé, les personnes et les périphériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partages sur le réseau.

Modifier...

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrait définir différents paramétres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de-media à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

4.4.4. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel : Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images personnelles, par exemple), il sera nécessaire de désirir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionné le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partager.

1. Dans la fenêtre Partage de fichiers, Sélectionnéz le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaïte en cliquant sur la ligne de l'utilisateur : Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple : \PC\Utilisateurs\Mes documents\Dossiers Images partagées.
3. Cliqueur Terminé.

Le dossier est désormais partagé. Vous pouvez maintainant afficher tous les dossiers et fichiers partages sur l'ordinaire ou les dossiers partages sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partages sur cet ordinateur

4.4.5. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la creation du partage (par exemple : \PC\Utilisateurs\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete defini, saisisse voire nom d'utilisateur et voire mot de passer.

Tous les dossiers partages apparaissent. Selon voiture niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

4.4.6. Windows Vista : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison connectés en reseau via des adaptateurs Hercules ePlug.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 4.3.3. Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

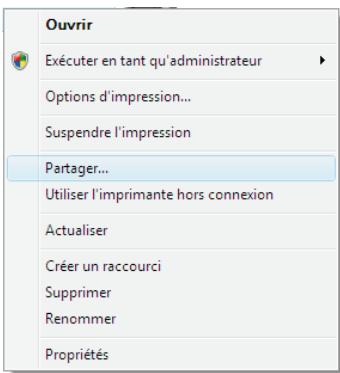

1. Cliquez avec le bouton droit de la souris sur l'imprimante et selectionnez l'option Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

4.4.7. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.
4. Validez le nom de votre imprimante, puis cliquez sur Suivant.
5. Cliquez sur Terminer pour fermer l'assistant.

4.5. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

4.5.1. Windows XP : Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions reseau

HyperTerminal

Assistant Configuration du réseau

L'Assistant a trouve un matériel reseau déconnecté.

Les connexions réseaux ci-dessus sont déconnéches. Connectez ou cibles réseaux ou autrement connectez vous三层aire réseaux, puis clècute sur Suvant.

Connexions:

Connexion au réseau local

Realtek RTL8139/810x Family Fast Ethernet NIC

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'Assistant a trovou une connexion Internet partagée sur l'ordinaire "Péripéhérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Dui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommandé)
Non, me permettre deCHOISIR un autre moyen de me connecter à Internet

<Précièdent

Suivant >

Annuler

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaître si l'Assistant a trouvez un matériel réseau déconnecté.
3. Si vous connection reseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel reseau disconnecté, puis cliquez sur Suivant. Sinon, quitez l'assistant en cliquant sur Annuler et établiesse la connexion de leur periphérique reseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).

La fenêtre ci contre peut apparaître si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Assistant Configuration du réseau

Sélectionné une méthode de connexion.

Sélectionne la description qui correspond le moins à cet ordinateur :

Cet ordreur se connecte directement a Internet. Les autres ordreurs de mon réseau se connecter a Internet via ce ordreur.

Voir un exemple

Oe ordinaire se connecte a Internet via un autre ordinaire de mon réseau domestique ou via une passereille résidentelle.

Voir un exemple

Autre

En savoir plus sur les configurations réseau domestique et petite entreprise.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Sélectionnez vous connexion Internet.

Sélectionnez votre connexion Internet à partir de la liste suivante.

L'Assistant a preseLECTIONe *Connexion au reseau local 2" en tant que connexion la plus susceptibel d'être correcte.

Connexions :

Connexion 13942

Carte reseau 1394 #2

Connexion reseau sans fil

En savoir plus sur Comment déterminer votre connexion Internet.

Suivant

Annuler

Assistant Configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avrez sélectionné n'est pas reconnommée car plus d'un ordreateur se connecte directement à Internet. Il n'y a pas de moyen sécurité de patagier des fichiers entre ordreateurs en protegeant toute ordrateur des menaces de sécurité Internet.

Microsoft recommende un réseau dans lequel tous les ordinaires se connectent à Internet via un seuin ordinaire ou via une passerelle résidencelle.

Cést Assistant acte le par-feu de connexion Internet (ICF) sur cet ordinateur. ICF va protégé cet ordinateur des menaces de sécurité Internet mais il peut également empêcher cet ordinateur de patager des fichiers avec d'autres ordinateurs de votre réseau.

Pour ensovair plus sur deologies configurations réseaux ou des techniques réseaux avances à l'origine, la technique est actuelle, consultée configurations réseaux recommendées dans le Centre d'aide et de support.

<Précièdent

Suivant:

Annuler

1. Dans la fenêtre Sélectionné une méthode de connexion, choisissez l'option Autre.

2. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

3. Si la fenetre ci-contre apparait, selectionnez la connexion au réseau local (voite carte réseau Ethernet), puis cliquez sur Suivant.

4. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez un modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

Assistant Configuration du réseau

Votre ordinateur a plusieurs connexions.

Cer ordinaire compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissant communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisis à ma place les connexions appropriées (recommende)

Me laisser的成长xionx mon reseau

En apprendé davantage sur Les liaisons réseaux.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinaire :

Mon ordinateur WFi

Exemples ordinateur du salon ou ordinateur de Catherine

Nom de I'ordinatateur:

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinaire WFi

Cerains fournisseurs de services Internet demandent a ce que vous utilisez un nom d'ordinateur

spécifique. C'est souvent le cas pour les ordinateurs équipés d'un modem cable.

Si c'est le cas de voite ordinaire, ne modifies pas le nom d'ordonneur fouin par Yourfounisseur de services Internet.

En apprendre plus sur les noms d'ordinateur et les descriptions.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Nommez voite réseau.

Nominez-vous reseau en specificif un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette reseau deviennent avoir leieme nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant>

Annuler

1. Lorsque votre ordinateur compte au moins trois connexions (ou périhériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre cicontre s'affiche. Dans ce cas, laissez l'assistant désirer les connexions appropriées.

2. Cliquez sur Suivant.

3. Saisissez le nom de l'ordinaire et eventuèlement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordi-CPL ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: L'assistant: L'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.

Assistant Configuration du réseau

Vouavespresqefini...

You've deven exécuter l'assistantur Configuration du réseau sur chaque ordreurs du réseau. En cas de l'issue de configuration, la détection de XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP,XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XP, XpP You've used the CD de Windows XP or the disque of installation du réseau.

Que voulez-vous faire?

Creer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de Windows XP
Terminer uniquement cet Assistant, je n'aipasbesoin de I'executer sur d'autres ordinateurs

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Fin de l'Assistant Configuration du réseau

Vous avez correctement parametrie cet ordinaire pour la mise en reseau domestique ou petite entreprise.

Pour oblvenir le'aide sur la mise en reseau ou petite valeur, les personnes dont les rubiquettes susceptantes dans le Centre d'aide et de support.

• Partager les fichiers et dossiers
  Utiliser le dossier Documents partagés

Pour achiffer d'autres ordreurs sur le réseau, clique sur Démarer plus clique sur Favoris le réseau.

Pour femer cet Assistant, cliquez sur Terminer.

Termines

Annuler

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

4.5.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Assistant Nouvelle connexion

Connexion Bureau à distance

Connexions reseau

HyperTerminal

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez besoin le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.

L'Assistant Configuration du réseau se lance.

1. Cliquez deux fois sur Suivant.

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseau ci-dessous sont déconnectées. Connectez vos cables réseau ou autrement connectez vous matériel résehi, puis clècut sur Suvant.

Connexions :

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel réseau déconnécté

<Précièdent

Suivant >

Annuler

Assistant Configuration du réseau

Voulez-vous utilise une connexion partagée?

L'Assistant a trouvez une connexion Internet partagée sur l'ordinaireur "Periphérique de partagé de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommande)
Non, me permettre de besoin un autre moyen de me connecter à Internet

<Précièdent

Suivant>

Annuler

Sur l'ordinateur équipé du modem ADSL :

Assistant Configuration du réseau

Selectionnez une methode de connexion.

Sélectionnez la description qui correspond le moins à cet ordinateur :

Cet ordreateur se connecte directement a Internet. Les autres ordreuteurs de mon réseau se connectent a Internet via ce ordreateur.

Voiunexample

Cet ordreateur se connecte à Internet via un autre ordreateur de mon réseau domestique ou via une passée résecuréenne.

Voir un exemple.

Autre

En savoir plus sur les configurations réseau domestique et petite entreprise

<Précedent

Suivant >

Annuler

La fenêtre ci-contre peut apparaitre si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connection reseau Ethernet ne figure pas dans la liste, cochez la case Ignorer le matériel reseau disconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établiesz la connexion de votre péripérisque reseau à votre routeur (pour de plus amples informations, reportez-vous au manuel de votre routeur).

La fenêtre ci contre peut apparaitre si l'Assistant a trouve une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

2. Dans la fenêtre Sélectionnez une méthode de connexion, désisisse l'option Cét ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.

3. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, sélectionnez l'option Me laisser désirir les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion au réseau local et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui vont utiliser la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion, choisissez l'options Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentielle.

2. Cliqueur Suivant.

Assistant Configuration du réseau

Votre ordinateur a plusieurs connexions.

C ordinaire compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissent communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées (recommende)

Me laisser voir les connexions à mon réseau

En apprendé davantage sur Les liaisons réseau

<Précièdent

Suivant >

Annuler

Poursuivez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinaire:

Mon ordinateur WiFi

Exemples ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinateur actuel est Mon ordinateur WFi

Cerains fournisseurs de services Internet demandent a ce que vous utilisez un nom d'ordinateur

spécifique. C'est souvent le cas pour les ordinateurs équipes d'un modem cable.

Si c'est le cas de voite ordinaire, ne modifies pas le nom d'ordinaire fouin par voite fouinseur de services Internet.

En apprendie plus sur les noms d'ordinateur et les descriptions.

Suivant

Annuler

Assistant Configuration du réseau

Nommez vous réseau.

Nominez-vous reseau en specifique un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette reseau doivent avoir le même nom de groupe de travail.

Nom du groupe de travail

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant>

Annuler

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau de type Ethernet, Firewire ou WiFi), la fenêtre ci contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.

2. Cliquez sur Suivant.

3. Saisissez le nom de l'ordinaire et eventuèlement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordonateur, ordi-CPL ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuèlement une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifie dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant cont figure l'ordinateur. Cette operation peut prendre quelques minutes.

Assistant Configuration du réseau

Vouavespresquefini...

You've desécuté l'assistantur Stationnement de réseau sur chaque ordre du administrateur du réseau. L'administration est généralement responsable d'une dépréciation à l'«XP», vous pouvant utiliser le CD de Windows XP ou le disque d'installationdu réseau.

Que voulez-vous faire?

Crer un disque installation du rseau

Utiliser le disque d'installation du réseau que je possede déjà

Utiliser mon CD de Windows XP

Terminer uniquement cet Assistant, je n'a pas besoin de l'executer sur d'autres ordinateurs

Suivant>

Annuler

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

Assistant Configuration du réseau

Fin de l'Assistant Configuration du réseau

Vouescext correctement parameterecel ordinaire pour la mise en reseau domestique ou petite entreprise.

Pour oblvenir d'aide sur la mise en reseau ou petite infrastructure, les autres rubiquesvant dans le Centre d'aide et de support.

• Partager les fichiers et dosssers

Utiliser le dossier Documents partagés

Pour afficher d'autres ordreurs sur le réseau, clique sur Démarer plus clique sur Favoris le réseau.

Pour feemer cet Assistant, cliquez sur Terminer.

<Précièdent

Terminer

Annuler

Voupez maintainant acceder à Internet en langant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé du modem.

4.5.3. Windows XP: Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le reseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partirager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partages. Partage réseau et sécurité permit en revanche de partirager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vouse pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de creer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager.

4.5.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur l'ordinaire qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaissant.

4.5.5. Windows XP : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipés d'un adaptateur Hercules ePlug.

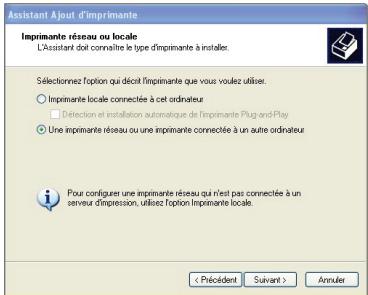

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres périhériques/ Imprimantes et télécopieurs.
2. Clique à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres périhériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'options Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.
4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
3. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

1. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion CPL. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.5.6. Windows XP: Modifier le nom d'un groupe de travail (utilisateurs avances)

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-CPL ou julie, par exemple).
2. Dans la zone Groupe de travail, saississez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinaireur.
2. Répétez la procédure pour chaque ordinateur.

4.6. Ordinateurs sous un autre système d'exploitation ou ajout de tout autre équipement réseau

Votre reseau CPL ne se limite pas aux ordinateurs sous Windows. Il accepte également les ordinateurs équipés d'autres systèmes d'exploitation, tels que MAC OS ou Linux.

Pour savoir comment partager Internet, des dossiers, des imprimantes... sous MacOS ou Linux, reportez vous à la documentation du fabricant.

Outre les PC et ordinateurs portables, vous pouvez ajouter une large palette d'equipements réseau à votre réseau CPL : console de jeu, imprimante, décodeur TV, modem routeur, box Internet, point d'accès... à condition que cet équipement dispose d'un port Ethernet.

Pour savoir comment paramétrer ces équipements, reportez-vous à la documentation du fabricant.

5. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://fs.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre vos problèmes. Si le problème persisté, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passage, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet).

Canada	1-866-889-2181 Gratisuit	Du lundi au samedi de 7h à 14h (Heure de l'Est) Du lundi au samedi de 4h à 11h (Heure du Pacifique)
France	02 99 93 21 33 Numéro fixe France Telecom non surtaxé. Tarif selon opérateur	Du lundi au samedi de 9h à 20h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au samedi de 9h à 20h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au samedi de 9h à 20h
Luxembourg	80028612 Gratisuit	Du lundi au samedi de 9h à 20h

Horaires et numérores de téléphone susceptibles de changer. Veuillez consulter http://ts.hercules.com pour obtenir une liste à jour.

6. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que leprésent produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectieux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivir. Si le defaulted est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défecteurs. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alterei, ou a subi des dommages resultant d'une utilisation inappriere ou abusive, d'une nateglence, d'un accident, de l'usre normale, ou de toute autre cause non liée a un defaut materiel ou a une vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, lesdits logiciels faisant I'objet d'une garantie specifique accordee par leurs editeurs.

7. RECOMMANDATION RELATIVE À LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas'être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribue de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Hercules ePlug™ 200 est une marque de Guillemot Corporation S.A. Microsoft® Windows® Me, 2000, XP, Vista 7 and 8 sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Mac OS® est une marque déposée d'Apple Computer, Inc. aux États-Unis et dans d'autres pays. Linux® est une marque déposée de Linus Torvalds. Broadcom est une marque déposée de Broadcom Corporation. Toutes les autres marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les générantes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetre utilisé en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION declare que l'appareil ePlug200 Nano PT est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site: ftp://ftp.hercules.com/wifi/DoC/ePlug200/DoC-eng_Hercules_ePlug-200NanoPT-Duo.pdf

Hercules est une division de Guillemot Corporation

Copyright

© Guillemot Corporation S.A. 2012. Tous droits réservés.

Aucune partie de ce manuel ne peut être produite, resumee, transmise, transcribe, stockee dans un système de recherche, ou traduite en toute longue ou langage informatique, a quelsque fin ou par quelsque moyen que ce soit, électronique, mecanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contrefaçon ou les autres droits des tiers résultats de leur utilisation. Ce produit peut existen en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous posséez. Autant que possible, le CD-ROM d'installation contienda unchyeur README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Connectez-vous des salariés, les employés et le personnel de l'employeur à l'emploi.

Contrat de licence utiliser final

IMPORTANT: veuillez tire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utilisateur, pour un employe respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuillez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivant la date de voting achat à l'endetroit où vous l'avez achété.

La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, fiçiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquireur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquérér s'engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accorded à l'acquérer d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louser ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquérer d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquireur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. l e enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel.
4. La licence octroi à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copé.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquéreur ne peut pas s'engager à, ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaqueASF que ce soit ; désassembler, décompiler ou modifier le Logiciel d'une qu'elleque manie ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'était pas accessibles à l'utilisateur; faire des copies ou des traductions du Manuel de l'utilisateur.
