Type d'appareil	Carte son externe
Interface	FireWire
Compatibilité OS	Windows 98 SE, Millennium, 2000, XP
Installation pilotes	Incluse pour plusieurs versions de Windows
Nombre de canaux	Non précisé
Résolution audio	Non précisé
Fréquence d'échantillonnage	Non précisé
Connecteurs	FireWire, autres non précisés
Logiciel inclus	Applications de contrôle
Configuration requise	Non précisé
Positionnement des enceintes	Instructions fournies
Assistance technique	Disponible en ligne
Garantie	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - DIGIFIRE 7.1 HERCULES

Comment installer le HERCULES DIGIFIRE 7.1 sur mon ordinateur ?

Pour installer le HERCULES DIGIFIRE 7.1, connectez l'appareil à un port USB de votre ordinateur. Ensuite, téléchargez et installez les pilotes depuis le site officiel de Hercules. Suivez les instructions à l'écran pour finaliser l'installation.

Pourquoi le son sort-il uniquement d'une enceinte ?

Vérifiez les paramètres de sortie audio de votre ordinateur. Assurez-vous que le HERCULES DIGIFIRE 7.1 est sélectionné comme périphérique de sortie par défaut. Vous pouvez également vérifier les connexions des câbles et vous assurer qu'ils sont bien branchés.

Comment régler le volume du HERCULES DIGIFIRE 7.1 ?

Le volume peut être ajusté à l'aide du bouton de volume sur l'appareil. Vous pouvez également régler le volume via les paramètres audio de votre système d'exploitation.

Mon HERCULES DIGIFIRE 7.1 ne s'allume pas, que faire ?

Assurez-vous que l'appareil est bien alimenté et connecté. Essayez de le débrancher et de le rebrancher. Si cela ne fonctionne pas, vérifiez le câble USB et essayez un autre port USB sur votre ordinateur.

Comment résoudre des problèmes de latence audio avec le HERCULES DIGIFIRE 7.1 ?

Pour réduire la latence audio, assurez-vous que les pilotes sont à jour. Vous pouvez également ajuster la taille du tampon dans les paramètres de votre logiciel audio pour optimiser la performance.

Le HERCULES DIGIFIRE 7.1 est-il compatible avec mon système d'exploitation ?

Le HERCULES DIGIFIRE 7.1 est compatible avec les systèmes Windows et macOS. Vérifiez les exigences spécifiques sur le site officiel de Hercules pour vous assurer de la compatibilité avec votre version.

Comment réinitialiser le HERCULES DIGIFIRE 7.1 aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le puis maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes. Relâchez le bouton et rallumez l'appareil.

Où puis-je trouver des mises à jour pour le HERCULES DIGIFIRE 7.1 ?

Les mises à jour pour le HERCULES DIGIFIRE 7.1 peuvent être trouvées sur le site officiel de Hercules dans la section des téléchargements ou des pilotes.

MODE D'EMPLOI DIGIFIRE 7.1 HERCULES

3.1.Installer les pilotes 5

3.1.1. Installer les pilotes sous Windows 98 SE 5
3.1.2. Installer les pilotes sous Windows Millennium 6
3.1.3. Installer les pilotes sous Windows 2000 7
3.1.4. Installer les pilotes sous Windows XP 8

3.2.Installer les applications 9

1. CONNECTEURS 11

2. POSITIONNEMENT DES ENCEINTES 12

3. CONFIGURATION DE LA CARTE 13

6.1. Les ports FireWire 13

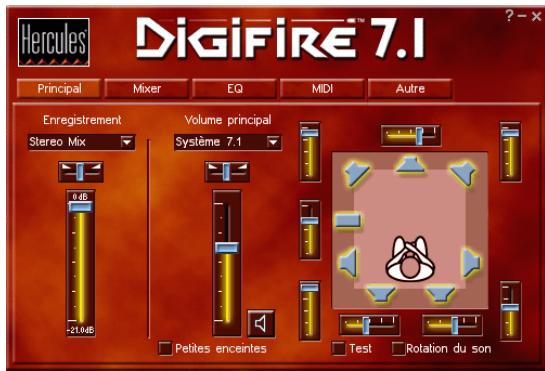

6.2. Le panneau de contrôle DIGIFIRE 7.1. 13

6.2.1. Introduction 13
6.2.2. Généralités 14
6.2.3. La sortie numérique optique 14

1. ASSISTANCE TECHNIQUE 15

7.1. Si vous devez returner un produit 15
7.2. Gagnez du temps en enregistrant votre produit en ligne! 15

1. INTRODUCTION

Bus	• PCI 2.1
DSP (proesseur audio)	• Cirrus Logic SoundFusion CS4624
Qualité audio	• Full-duplex • Qualité CD et Pro Audio: sorties 4 x 20 bits et 2 entrées sté reproduction 18 bits • Taux d'échantillonnage jusqu'à 48 kHz
Compatibilitéjeux	• Technologie Sensaura pour un son 3D positionnable compatible Microsoft DirectX3D, EAX 1.0, EAX 2.0, A3D 1.0, I3DL2, MacroFX, MultiDrive, ZoomFX et EnvironmentFX • Sound Blaster
Compatibilitéaudio	• Compatible Microsoft DirectXSound et DirectXMusic • Dolby Surround • Dolby Digital • Dolby Digital EX
Synthétisseur logiciel à table d'ondes	• Puisant processeur audio (DSP) offrant un nombre illimité de voix (64 voix en hardware) • Banque General MIDI / GS de 8 Mo • Compatible DLS 1.0 • Compatible GM (General MIDI) et Yamaha XG • Yamaha S-YXG50: - 676 instruments et 21 kits de batterie - Effets : reverb, chorus, variation...

1.2. Configuration require

Intel Pentium II ou AMD-K6 et supérieur ou compatible
- Emplacement PCI 2.1
64 Mo de RAM
Lecteur de CD-ROM ou de DVD-ROM
Microsoft Windows 98 SE, Millennium, 2000 ou XP

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre carte son et bénéficier de mises à jour du manuel de l'utilisteur. Vous pourrez également découvertra gamme de produits Hercules et obtenir des informations sur les nouveaux à voir.

2. INSTALLATION MATÉRIELLE

Si vous ordinateur est déjà équipé d'une carte son, il est impératif de supprimer tous les pilotes de cette carte pour éviter tout conflit entre les anciens et les nouveaux pilotes.

Certaines cartes son peuvent etre integrees sur la carte mere du PC. Le cas echeant, ne peuvent pas etre physiquement desinstallees. Lizez attentivement les informations es dans le manuel de votre PC (carte mere) a ce sujet.

Éteignez l'ordinateur et tous les péripériques tels que moniteur et imprimante.

1. Debranchez le(s) cordon(s) d'alimentation.
2. Retirez le capot de l'unité centrale (pour plus d'informations, reportez-vous au manuel de votre PC).
3. Si aucune carte son n'a ete installee au prealable, devissez le cache metallique correspondant a l'emplacement PCI youlu et retirez-le.

Si vous PC est déjà équipé d'une carte son, retirez celle-ci en gardant bien précieusement la vis.

L'électricité statique peut endommager votre équipement. Avant desorting la carte de

sa pochette, touchez la partie métallique à l'arrête de votre ordinateur afin d'éliminer l'électricité statique sur votre corps.

• Ne touchez pas les circuits imprimés de la carte.
• Ne laisses personne toucher la carte.
• Veiliez à ce que vos vêtements ne touchent pas les composants.

Si vous souhaitez connecter un périphérique MIDI ou un accessoire de jeu non USB :

Raccordez l'extension MIDI / port jeu au connecteur JOYSTICK/MIDI de votre carte son.

1. Insérez votre carte dans son emplacement en appuyant sur la carte afin de vous assurer que tous les points de contact sont bien en place.
2. Vissez l'équerre métallique de la carte au chassin de l'ordinaire.
3. Si vous avez raccordé l'extension MlD / port jeu à votre carte son, vissez l'équerre métallique de l'extension au chassinis de l'ordinaireur.
4. Connectez votre lecteur de CD-ROM / de DVD-ROM à votre carte son en raccordant le cable audio (non fourni) à l'entrée CD IN 1 sur la carte. (Si le lecteur n'est pas connecté à la carte son, vous ne pourrait pas écouter vos CD-Audio!)

Si vous disposez d'un graveur de CD-ROM / de DVD-ROM :

Connectez votre graveur à votre carte son en raccordant le cable audio (non foumi) à l'entrée CD IN 2 sur la carte. (Si le graveur n'est pas connecté à la carte son, vous ne pourrez pas écouter vos CD-Audio!)

1. Remettez le capot de votre PC en place et rebranchez le(s) cordon(s) d'alimentation.

Remarque : les entrées CD IN 1 et CD IN 2 sont des entrées analogiques. Vous pouvez si vous le souhaitez raccorder un de vos lecteurs à l'entrée numérique (S/PDIF IN) de la carte DIGIFIRE 7.1 grâce à un cable audio numérique (non fourni).

3. INSTALLATION LOGICIELLE

Une fois vous carte son installée, vous pouvez allumer votre PC. Vous carte étant de type « Plug and Play», Windows détectera automatiquement sa présence.

Remarque : les écans et la procédure d'installation peuvent varier sensiblement par rapport à la procédure décrite dans ce manuel.

Étant donné que les pilotes sont en constante évolution, le pilote présente sur votre

CD-ROM d'installation peut ne pas correspondre à la première version. Vous pouvez vous rendre sur le site Hercules (www.hercules.com) pour vérifier et, le cas échéant, télécharger la nouvelle version de celui-ci.

3.1. Installer les pilotes

3.1.1.Installer les pilotes sous Windows 98 SE

Munissez-vous du CD-ROM d'installation de Windows afin d'incluter les pilotes FireWire nécessaires.

La boîte de dialogue Assistant Ajout de nouveau matériel apparaît et vous informque que le système a déetecté le périhérique suivant : PCI standard PCI-to-PCI bridge.

• Cliquez sur Suivant 4 fois pour installer les pilotes par défaut.
• Cliquez sur Terminer pour finir l'installation.

La boîte de dialogue Assistant Ajout de nouveau matériel apparait et vous inform que le système a détesté le périhérique suivant : PCI Multimedia Audio Device.

• Cliquez sur Annuler pour installer les pilotes optimisés Hercules.

Assistant Ajout de nouveau matériel

Que voulez-vous faine?
Rochrecher le moyen pilote pour toute sphérisque (Reconnarde)
Afficher uneiste listede tous les pilots stellés dans un espace de vie, aimant d'ouvoir installer le pôle de voyage et chaleur.

La boîte de dialogue Assistant Ajout de nouveau matériel apparait et vous informe que le système a détecté le péripérisque suivant: Contrôleur d'hôte IEEE 1394 OHCI PCI.

• Insérez le CD-ROM d'installation de Windows dans votre lecteur de CD-ROM.
• Cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

• Cliquez sur Suivant.

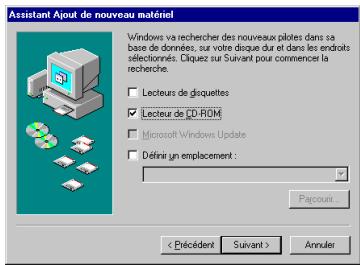

L'assistantantous demande ou chercherle pilote.

-Cochez la case Lecteur de CD-ROM.
- Cliquez sur Suivant.

L'assistant afficherasolll'emplacementdesmeilleurspilotes.

• Cliquez sur Suivant pour lancer l'installation.
• Cliquez sur Terminer pour finir l'installation.

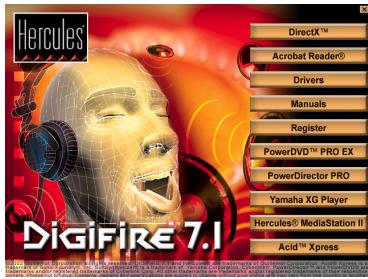

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur I'icone

• Cliquez sur Drivers.

• Suivez les instructions portées à l'écran.

Windows you demande de redemarrer votre ordinaire.

• Cliquez sur Terminer.

Les pilotes de votre carte sont installés automatiquement au redémarrage de Windows. (Gardez vous CD-ROM d'installation de Windows à portée de main. Il vous sera peut-être demandé de l'insérer au cours de l'installation des pilotes.)

3.1.2.Installer les pilotes sous Windows Millennium

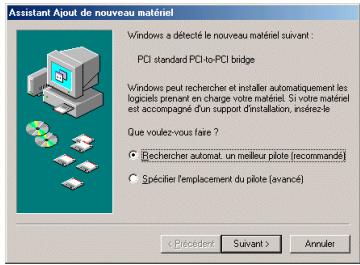

La boîte de dialogue Assistant Ajout de nouveau matériel apparait et vous informe que le système a détecté le périhérique suivant: PCI standard PCI-to-PCI bridge. L'assistant vous propose de Rechercher automatiquement un meilleur pilote (recommendé).

• Cliquez sur Suivant.
• Cliquez sur Terminer pour finir l'installation.

La boîte de dialogue Assistant Ajout de nouveau matériel apparait et vous informe que le système a détesté le pérophérique suivant: Contrôleur d'hôte IEEE 1394 OHCI PCI. L'assistant vous propose de Rechercher automatiquement un meilleur pilote (recommendé).

• Cliquez sur Suivant.
• Cliquez sur Terminer pour finir l'installation.

La boîte de dialogue Assistant Ajout de nouveau matériel apparaît et vous informe que le système a détesté le périhérique suivant : Crystal SoundFusion (tm).

• Cliquez sur Annuler pour installer les pilotes optimisés Hercules.

Windows you demande de redemarrer voire ordinateur.

• Cliquez sur Non.

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur I'icone

• Cliquez sur Drivers.

• Suívez les instructions portées à l'écran.

Windows you demande de redemarrer votre ordinateur.

• Cliquez sur Terminer.

Les pilotes de votre carte sont installés automatiquement au redémarrage de Windows.

3.1.3.Installer les pilotes sous Windows 2000

Au démarrage de votre ordinateur, Windows installe des pilotes génériques pour la carte DIGIFIRE 7.1.

Windows you demande de redemarrer suaore ordinateur.

• Cliquez sur Oui.

Au redémarrage de votre ordinateur, Windows achève l'installation des pilotes génériques puis vous demande de redémarrer votre ordinateur.

• Cliquez sur Non.

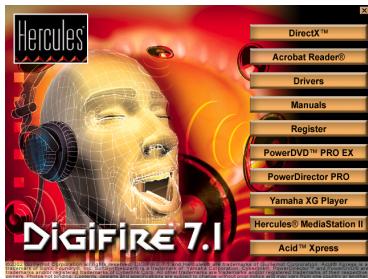

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM pour installer les pilotes optimisés Hercules.

Le menu d'installation apparait automatiquement, affchant toutes les options disponibles.

• Cliquez sur Drivers.
• Suivez les instructions portées à l'écran.
• Cliquez sur Terminer.

Windows va maintainant installer les différents éléments de votre carte DIGIFIRE 7.1: Hercules DIGIFIRE(tm) 7.1, Hercules DIGIFIRE(tm) 7.1 WDM Interface et Hercules(R) Game Port. La boîte de dialogue Signature numérique non trouvée peut apparfaître à l'écran.

• Cliquez sur Oui.

3.1.4.Installer les pilotes sous Windows XP

Au démarrage de votre ordinateur, Windows installe des pilotes génériques pour la carte DIGIFIRE 7.1.

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM pour installer les pilotes optimisés Hercules.

Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.

• Cliquez sur Drivers.
• Suivez les instructions portées à l'écran.
• Cliquez sur Terminer.

Windows va maintainant installer les différents éléments de votre carte DIGIFIRE 7.1: Hercules DIGIFIRE(tm) 7.1, Hercules DIGIFIRE(tm) 7.1 WDM Interface et Hercules(R) Game Port. La boite de dialogue Assistant Matériel détecté apparait. L'assistant propose d'installer le logiciel automatique (recommende).

• Cliquez sur Suivant.

Un message concernant la certification des pilotes peut apparaitre à l'écran.

• Cliquez sur Continuer.
• Cliquez sur Terminer pour finir l'installation.

Une fois les différents éléments installés, une boîte de dialogue peut apparaître vous signalant l'absence de périhérique de mixage audio.

• Cliquez sur OK.
• Redémarrez votre ordinateur pour faire apparaître l'icone du mixer dans la barre des tâches.

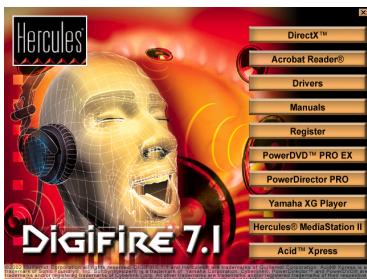

3.2. Installer les applications

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur I'icone

• Sélectionnez chacun des éléments que vous souhaitez installer, puis suivez les instructions à l'écran.

Manuals	Documentation électronique Installez la version électronique du manuel DIGIFIRE 7.1 sur votre PC, ainsi que le manuel de l'utilisateur PowerDVD. Une fois installée, consultez cette documentation en cliquant sur: - Démarrer/Programmes/Hercules/DIGIFIRE 7.1/Manuel de l'utilisateur. - Démarrer/Programmes/Hercules/PowerDVD/Manuel de l'utilisateur.
PowerDVD™ PRO EX	PowerDVD Pro EX Avec Cyberlink PowerDVD Pro EX, le célibre lecteur logiciel de DVD, vous avez en main la solution ultime pour profiter de tous les avantages fantastiques du DVD! Grâce au rendu audio et video de haute qualité qu'il propose, ainsi qu'aux faibles ressources CPU qu'il nécessite, PowerDVD s'impose comme lechioin contournable pour la lecture de vos DVD!
PowerDirector PRO	PowerDirector Pro Un logiciel de montage video pour ajuster des séquences video, ajouter une bande-son, créé des séquences étonnantes et insérer des effets suprenants grâce à une interface intuitive!
Yamaha XG Player	Yamaha XG Player Yamaha XG Player permet de dire les fichiers MIDI (.mid, .rmi), les fichiers audio (.wav, .mp3), les fichiers video (.avi, .mpg) et les CD-Audio, à partir d'une seule et même application. Les fichiers MIDI peuvent être remixés (changement des voix/des effets) puis insérés en fichier joint dans un e-mail. Yamaha XG Player vous propose également des liens vers différents
	sites Internet vous permettant d'écouter ou d'acheter de la musique très facilement. Le synthétiseur intégré à Yamaha XG Player étant d'excellente qualité, nous vous conseillons d'activer l'options d'association de fichiers MIDI au cours de l'installation.
Hercules® MediaStation II	Hercules MediaStation II Hercules MediaStation II est un lecteur logiciel multifonction qui vous permit de direfaclement vos vidés, images et fischiers musicaux*. Grâce à Hercules MediaStation II, vous pouvez écouter vos chansons préféérées et mixer ou enregistrer* tous les styles de musique. Avec Hercules MediaStation II, affichez vos vidés et vos photos numériques. Ce logiciel permet également la création de diaporamas à partir des photos que vous venez de prendre avec votre apparueil numérique. À la fois sophistiqué et simple d'utilisation, Hercules MediaStation II saura devenir un compagnon indispensable. * Consultez la documentationlectronique ou l'aide en ligne pour obtenir la liste des formats supportés.
Acid™ Xpress	Acid Xpress Le logiciel Acid Xpress est l'outil de créationusicale multipiste de Sonic Foundry. Créez vos propres morceaux de musique et placez vos boucles sur les différentes pistes d'un simple clic de souris. Combinez musique et boucles à volonté pour un résultat immédiat de qualité professionnelle (25 boucles gratuites).

Remarque : pour installer PowerDVD Pro EX, vous devez saisir le code inscrit sur le feuillet joint au CD. Si vous avez perdu ce feuillet, vous pouvez retrouver le code sur le CD-ROM d'installation (fichier PDVD CD KEY.txt, situé dans le dossier About PowerDVD).

Assurez-vous d'installer Yamaha XG Player avant Hercules MediaStation II; si vous lancez Hercules MediaStation II avant d'avoir installé Yamaha XG Player, un message d'erreur s'affichera car certains fischiers sont commons aux deux applications.

Cliquez avec le bouton droit de la souris sur l'icone dans la barre des tâches pour accederrapidement à la suite logicielle accompagnant votre carte son.

Si vous avez interrompu la procEDURE d'installation, vous pourrez la lancer à nouveau comme suit :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur I'icone

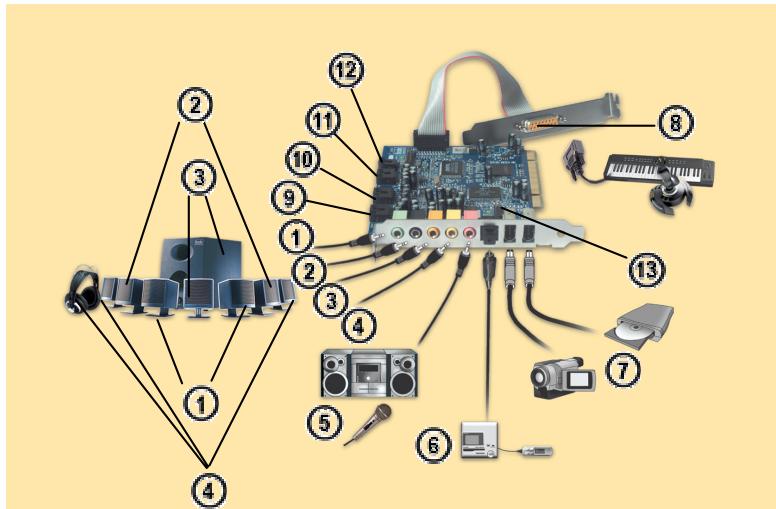

4. CONNECTEURS

Enceintes avant (paire d'enceintes ou kit d'enceintes 2.1) sur la sortie Front out
Enceintes arriré (deuxième paire d'enceintes) sur la sortie Rear out
Enceinte centrale / caisson de basses sur la sortie Center / LFE
Enceintes arrirée centrales (troisième paire d'enceintes) ou casque sur la sortie Headset-7/8
⑤ Microphone / chaîne hi-fi sur l'entrée Mic in / Line in
Amplificateur / décodeur ou lecteur / enregistrureur de MiniDisc sur la sortie numérique optique S/PDIF out
① Periphériques FireWire (caméscope numérique, graveur externe, etc.) sur les ports IEEE 1394
Joystick, manette, volant ou clavier MIDI sur le port jeu / MIDI MPU-401
① Connecteur interne CD IN 1 (pour lecteur de CD-ROM / de DVD-ROM)
Connecteur interne CD IN 2 (pourgraveur de CD-ROM/deDVD-ROM ou deuxieme lecteurdeCD-ROM)
Connecteur interne AUX IN: ce connecteur, identique aux connecteurs CD IN 1 et CD IN 2, vous permet de brancher un autre périphérique audio (un troisième lecteur de CD-ROM par exemple).
Connecteur interne S/PDIF IN: ce connecteur vous permet de transférer le son de votre lecteur de CD-ROM / de DVD-ROM via un cable audio numérique (non fourni).
Connecteur interne IEEE 1394 (pour péripériques internes FireWire : disque dur interne, graveur interne, etc.)

Remarque 1: vous pouvez connecter simultanément d'autres périphériques (joystick / manette / volant / clavier MIDI) au port jeu / MIDI de votre carte son au moyen d'un cable en Y (non fourni).

Remarque 2: grâce aux sorties Headset-7/8 et Front out séparées, vous n'avez plus besoin de débrancher les enceintes avant pour brancher un casque.

5. POSITIONNEMENT DES ENCEINTES

Vou puez relier jusqu'à 8 enceintes (système 7.1 composé de 7 enceintes et d'un caisson de basses) à votre carte DIGIFIRE 7.1 et ainsi profiter du son Dolby Digital EX présente sur les derniers DVD. Le bon positionnement des enceintes est primordial pour profiter pleinement de cette révolution sonore.

Placez les enceintes avant de part et d'autre du moniteur et l'enceinte centrale sur le moniteur. Ces trois enceintes devront etre de préfrence à la meme hauteur, au niveau des oreilles de I'auditeur.

Le positionnement du caisson de basses importe peu, nous vous recommendons seulement de le poser à même le sol (par exemple sous votre bureau) pour permettre une meilleure diffusion des basses fréquences.

Les enceintes arrirée doivent être placées de part et d'autre de la position d'écoute (c'est-à-dire de l'emplacement de votre siège) et légèrement en retrait (mais pas dérrière). Orientez les enceintes vers la position d'écoute et non pas vers le moniteur. Il est également recommandé de positionner les enceintes arrirée environ un mètre au-dessus de la position d'écoute pour créé un veritable son spatial.

Les enceintes arrirèe centrales doivent être placées derrière la position d'écoute, en direction de l'auditeur et à la même hauteur que les enceintes arrirèe.

4. CONFIGURATION DE LA CARTE

4.1. Les ports FireWire

Viete carte DIGIFIRE 7.1 est équipée de 2 ports FireWire externes et un port FireWire interne, qui sont susceptibles de connecter des pérophériques de tout type: caméoscope numérique, pérophérique de stockage,graveur externé, scanner,imprimante,etc. Similaire dans son fonctionnement au port USB, il propose cependant un débit qui peut être jusqu'à 32 fois supérieur (393 Mbps ; USB 1.1 : 12 Mbps). L'installation des pérophériques est des plus simples : il vous suffit de les relier aux ports FireWire, ordinateur allumé, et ils seront automatiquement détectés. Utilisez ensuite des logiciels dédiés pour exploiter vos pérophériques.

4.2. Le panneau de contrôle DIGIFIRE 7.1

4.2.1.Introduction

Cliquez sur l'icone dans la barre des tâches pour lancer le panneau de contrôle DIGIFIRE 7.1.

L'onglet Principal vous permet de définir le type d'enceintes connectées à votre carte son pour optimiser la restitution du son. Vous pouvez également définir le volume de chaque enceinte et la source d'enregistrement.

L'onglet Mixer vous permet de définir le volume des différentes sources audio.

L'onglet EQ vous permet d'appliquer différents effets au son grâce à un équaliser.

L'onglet MIDI vous permet de configurer la banque MIDI présente sur votre carte son. Remarque : l'onglet MIDI est indisponible avec certaines versions de pilotes.

L'onglet Autre contient différentes options de configuration avancée de la carte.

Pour obtenir plus d'informations sur une fonction particulière, cliquez sur le symbole ? dans le coin supérieur droit du panneau.

4.2.2.Généralités

Définissez tout d'abord votre système audio (onglet Principal, liste déroulante Volume principal).

Exemple: si vous connectez uniquement un système 2.1, il est très important de bien seLECTIONner Système 2.1 afin d'optimiser la qualité audio : toutes les basses fréquences seront alors envoyées vers le caisson de basses et le reste du spectre sonore sera envoyé aux 2 enceintes.

De même, si vous utilisez un casque, selectionné Casque dans la liste déroulante afin de désactiver le son sur les autres enceintes raccordées.

Si vous souhaitez enregistrer un signal sonore, il vous faut définir la source dans la liste déroulante Enregistrement. Utilisez ensuite un logiciel externe (tel que le magnétophone d'Hercules MediaStation II) pour enregistrer le signal sonore.

Remarque : les entrées Microphone et Ligne sont réunies sur une seule entrée. Vousdezeselectionner l'une ou l'autre par l'intémediaire du panneau de contrôle. Pour ce faire :

• Sélectionnez l'onglet Mixer.
• Cliquez sur le commutateur Mic / Line in 2 pour Sélectionner l'entrée souhaiée.
• Sélectionnez l'onglet Principal.
• Sélectionnez Mic/Line in dans la liste déroulante Enregistrement.

L'entrée selectionnée dans l'onget Mixer est activée.

4.2.3.La sortie numérique optique

La sortie numérique optique (connecteur S/PDIF out) peut être configuerée dans l'onglet Autre.

Si vous souhaitez transmettre des données vers un lecteur de MiniDisc :

-Cochez la case Mode MiniDisc.

Cette option permet d'optimiser la qualite du signal en réduisant l'effet de souffle.

Si vous souhaitez transmettre le flux audio provenant du logiciel PowerDVD :

-Cochez la case Lecteur logiciel PowerDVDTM.

Cette option est utile si vous avez connecté un ensemble amplificateur / decodeur + enceintes à la sortie S/PDIF out. PowerDVD transmit ainsi le signal sonore qui sera decodé en externe.

Si vous souhaitez transmettre le flux audio provenant du connecteur interne S/PDIF IN :

-Cochez la case Source audio numérique.

5. ASSISTANCE TECHNIQUE

Avant de nous contacter (^*) , merci de réunir les informations et les éléments suivants:

• Nom du produit,
• Date d'achat du produit,
• Configuration système : processeur, mémoire, système d'exploitation,
  De quoi écrire.

Veillez à laisser votre ordinateur allumé à l'endetroit où vous rencontres le problème.

5.1. Si vous devez returner un produit

Hercules offre une garantie de 3 ans pièces et main d'oeuvre (2 ans en version OEM).

1. Avant de returner un produit, contactez le support technique Hercules en téléphonant au numéro correspondant à votre pays (*).

2. En Europe, en Australie et en Nouvelle-Zélande : après avoir vérifié avec notre support technique (*) que le produit est défectieux, veuillez suivre les instructions que l'on vous donna pour有關ir l'échange de votre produit.

3. Aux États-Unis et au Canada: les remboursements s'appliquent aux achatés effectuels directement auprès d'Hercules (sous 30 jours).

4. Assurez-vous que le produit que vous returnez est bien complét : manuel(s), cable(s), CD d'installation, boîte... N.B.: seuls les envois compteant un numéro RMA (Return Merchandise Authorization) attribué par un agent du support technique seront acceptés.

(*) Pour obtenir les coordonnées de notre support technique, reportez-vous à la fin du manuel.

5.2. Gagnez du temps en enregistrant votre produit en ligne!

Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM et cliquez sur Register. Cet enregistrement facilitera vos démarches lors de contacts éventuels avec notre support technique. Vous pourrez également bénéficier, si vous le souhaitez, de l'envoi d'informations privilégiees sur les nouveaux produits Hercules et les dernières promotions.

Marques déposées

DIGIFIRE™, Guillemut™ et Hercules® sont des marques et/ou des marques déposées de Guillemut Corporation S.A. Microsoft® Windows® 98 SE. Millennium, 2000, XP, DirectX®, DirectMusic® et DirectSound® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Intel® et Pentium® sont des marques déposées d'Intel Corporation. AMD-KK® est une marque déposée d'Advanced Micro Devices, Inc. Cirrus Logic® and SoundFusion® sont des marques déposées de Cirrus Logic, Inc. A3D® est une marque déposée d'Aureal Semiconductor, Inc. EAX® et Sound Blaster® sont des marques déposées de Creative Technology Ltd. Dolby®, Dolby Digital™, Dolby Digital EX™ and Dolby Surround® sont des marques et/ou des marques déposées de Dolby Laboratories Corporation. GTM™, GSTM™ et General MIDTM™ sont des marques de Roland Corporation. YamahaTM et Yamaha SoftSynthesizer™ sont des marques de Yamaha Corporation. Sonic Foundry™ and Acid Xpress™ sont des marques de Sonic Foundry, Inc. MacroFX™, MultiDriveTM, ZoomFX™, EnvironmentFX™ and 13DL2® sont des marques et/ou des marques déposées de Sensaura Ltd. Cyberlink PowerDVD® est une marque déposée de Cyberlink Corporation. FireWire® est une marque déposée d'Apple Computer, Inc. Toutes les autres marques déposées et noms commerciaux sont reconconnus par les presentes et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contentu, la conception et les specifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité

UTILISATEURSE EUROPEENS

Cet article a et este et est conforma la Direite 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des legislations des Etats membrs relatives a la compatibilité electromagnétique, modifie par la Direite 93/68/CEE. Cet article a et este et est conforma aux directives EN 50081-1/1992: EN5502, EN 50082-1/1997: EN61000-4-2/3-1/8, EN 50204. Le fonctionnement de ce matier dans un environnement residentiali provarfois pas des interferees radioelecutions : il incoimbe dans ce cas a l'utiliser du v remdiel.

UTILISATEURS CANADIENS

Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Copyright

© Guillemot Corporation S.A. 2002. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcribe, stocké dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par quelques moyen que ce soit, électronique, mécanique, magnétique, manuel, par le bias de photocopies, d'enregistrites, ou autres, sans l'autorisation expressée et écrire de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fables. Cependant Guillemot Corporation S.A. n'assure aucune responsabilité concernant leur utilisation, ni leur contréfagron ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne seront pas disponibles dans la version que vous possézed. Autant que possible, le CD-ROM d'installation contendra unchyer readme.TXT dans lequel seront détaillées les différences entre le produit installe et le produit decrit dans la presente documentation.

Contrat de licence utilisateur final

IMPORTANT: veuilliez dire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utilisateur, pour un employant respectant les termes du Présent Contrat. Vous vous engage à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuilliez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivant la date de votre achat à l'endet où vous l'avez acheté.

La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, filchers de données et toute documentation associée aux programmes. Hercules Technologies n'accordé qu'un droit d'utilisation du Logiciel. L'acquérirer accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres propriétés contenus dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annulier le Présent Contrat en cas de non-respect de celui-ci. En cas de résilliation du Présent Contrat, l'acquérér est engage à renvoyer le Logiciel à Guillemon Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accordée à l'acquérérur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilitaire n'a pas le droit de sous-luer ses droits concédués par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquérérur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquireur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur à condition que le Logiciel soit effaced au premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. L'Acquereur reconnait et accepte le copyright appariet à Guillemot Corporation S.A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
4. La licence octroi à l'utiliser le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copied.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquiérer ne peut pas s'engager à, ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaquezte que ce soit ; déassembler, dé-compiler ou modifier le Logiciel d'une quelsconque maniere ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utiliser; faire des copies ou des traductions du Manuel de l'utilisateur.

Garantie limitee

Pour la carte DIGIFIRE 7.1, Guillemot Corporation S.A. offe une garantie de 3 ans (2 ans en version OEM) pioces et main d'oeuvre a compter de la date d'achat. La seule garantie accorded par Guillemot Corporation S.A. est le replACEMENT de vos produits defecueux. En aucin cas, Guillemot Corporation S.A. ne saurait et e nuo responsable envers qui que ce soit de tous domages ou incidents, directs ou indirects, y compris de toute perte de données, d'informations ou autres que you pourriez subir par l'utilisation des produits susvises et/ou du Logiciel faisant I'objet fantaI'jeet du Present Contrat de licence.
