Type de produit	Contrôleur électronique pour boucle à induction
Marque	CAME
Modèle	SMA230
Alimentation	230 V AC ±10%, 48-62 Hz
Consommation	Moins de 2,5 W
Technologie	Boucle à induction avec accord automatique de fréquence
Fréquence de fonctionnement	20 kHz à 130 kHz
Sensibilité	0,005% à 0,5% (ΔL/L) en 250 pas
Temps de réaction	25 ms (simple boucle), 50 ms (double boucle)
Temps de présence réglable	1 minute à infini (présence permanente)
Sorties	2 relais inverseurs (contact libre de potentiel, 230 V AC max, 5 A résistif)
LED de signalisation	1 verte (alimentation), 2 rouges (état des boucles)
Protections	Transformateur d'isolation de boucle, diodes Zener, éclateur à gaz
Connexion	Connecteur rond 11 broches type 86CP11
Section de câble recommandée	1,5 mm²
Température de fonctionnement	-30°C à +40°C
Température de stockage	-30°C à +70°C
Degré de protection	IP40
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Installation conforme aux normes UL. Utiliser une embase relais compatible.
Réparabilité	Pièces détachées disponibles (relais, connecteur). Remplacer par un professionnel.
Informations générales	Contrôleur pour barrières, portes motorisées, contrôle d'accès.

FOIRE AUX QUESTIONS - SMA230 CAME

Comment alimenter le SMA230 ?

Le SMA230 s'alimente en 230 V AC ±10% sur les broches 1 et 2 du connecteur. Vérifiez que l'alimentation est présente (LED verte allumée).

Que signifient les LED ?

La LED verte indique que l'appareil est sous tension. Les LED rouges indiquent l'état de détection de chaque boucle : allumée = détection, éteinte = non détection. Des clignotements spécifiques signalent des erreurs (voir le manuel).

Comment régler la sensibilité ?

Utilisez les potentiomètres marqués Sensibilité pour chaque boucle. Tournez-les dans le sens horaire pour augmenter la sensibilité (de 0,005% à 0,5% ΔL/L). Le réglage s'effectue en 250 pas.

Comment choisir le nombre de tours de la boucle ?

Le nombre de tours dépend de la surface de la boucle : < 3 m² = 4 tours, 3-5 m² = 3 tours, 6-10 m² = 2 tours. Respectez la limite NA ≤ 20 (surface × tours).

Que faire si la LED rouge clignote lentement (0,5 Hz) ?

Un clignotement lent (0,5 Hz) indique une boucle court-circuitée ou pas d'oscillation. Vérifiez le câblage de la boucle et les connexions.

Comment configurer les relais ?

Utilisez le Dip Switch #3 pour choisir le mode actif ou passif. Les autres dip switches (5 à 9) configurent les fonctions de présence/impulsion et la durée d'impulsion (100 ms ou 500 ms).

Quelle est la durée de l'impulsion de sortie ?

La durée de l'impulsion est réglable via le Dip Switch #9 : 100 ms (OFF) ou 500 ms (ON). Ce réglage affecte les deux relais.

Comment installer les boucles ?

Respectez la géométrie : surface adaptée, câble torsadé (15 torsions/m min), longueur max 100 m. Les connexions doivent être étanches. Utilisez un câble blindé pour les longues distances.

Le contrôleur ne détecte pas les véhicules, que faire ?

Vérifiez : alimentation (LED verte), état des boucles (LED rouges), sensibilité et fréquence. Si la LED clignote rapidement (2 Hz), la fréquence est trop haute ; ajustez les dip switches #1 et #2.

Puis-je utiliser deux boucles avec le SMA230 ?

Non, le SMA230 est un contrôleur simple boucle (une seule boucle). Pour deux boucles, utilisez le modèle SMA2.

MODE D'EMPLOI SMA230 CAME

La gamme CAME de contrôleurs à microproceseur pour boucle à induction offre une solution ideale pour le contrôle de barrières de parking, le contrôle de barrières et de portes motorisées, le contrôle d'accès pour vehicules et les systèmes de contrôle industriel.

SMA

Contrôleur pour boucle à induction simple alimenté en 12 à 24V ac/dc

SMA2

Contrôleur pour boucle à induction double alimenté en 12 à 24V ac/dc

SMA230

Contrôleur pour boucle à induction simple alimenté à 230V ac

SPECIFICATIONS

TECHNIQUES

Technologie

Accord de la fréquence

Mode de détention

Temps de presence

Durée de l'impulsion de sortie

Gamme d'inductance

Gamage de fréquence

Options de fréquence

Sensibilité (ΔL/L)

Temps de réaction

Temps de réglage à la mise sous tension

Tension d'alimentation

Fréquence du réseau

Consommation

boucle à induction

automatique

présence

1 min à l'infini (présence permanente) en 250 pas

100 ms ou 500 ms

20 pH à 1000 pH

20 kHz à 130 kHz

4 pour la simple boucle

2 pour la double boucle (par canal)

0.005% à 0.5% en 250 pas

25 ms pour la simple boucle

50 ms pour la double boucle (par canal)

8 s max par canal

(selon la version)

12-24 AC/DC ±10%

230 V AC ±10%

48 à 62 Hz

< 2.5 W

Gamage de tempéature

de stockage

-30^ +70^

Gamage de températe

en fonctionnement

-30^ +40^

Degré de protection

IP40

2 sorties relais (contact inverseur libre de potentiel)

• tension max. aux contacts : 230 VAC
  courant max. aux contacts : 5A (resistive)

LED de signalisation

• 1 LED verte : mise sous tension
• 1 LED rouge : état de la boucle 1
  1 LED rouge: état de la boucle 2

Protections

• transformateur d'isolation de boucle
• diodes Zener
• éclateur à gaz contre les surtensions

Connexion

connecteur rond standard à

11 pins du type 86CP11

Dimensions

• section du cable recommandée : 1.5 mm²
• cable multibrins
• matériel d'insolation : PVC ou Silicone
• pour le cable de raccordement des bouches, les fils doivent être torsadés au moins 15 fois par mètre
• il est recommandé d'utiliser un cable blinde pour des cables de raccordement de grande longueur

(le blinding doit être connecté à la terre en un point)

• le cable de raccordement doit être fermement fixé pour éviter toute fausse détction (longueur max : 100m)
• les connexions entre le cable de raccordement et la boucle doivent être étanches

B. GEOMETRIE DES BOUCLES

• Deux boucles adjacentes connectées au même contrôleur double canal peuvent avoir un raccordement commun si nécessaire.
  Comme les canaux sont multiplexés, aucune interférence n'aura lieu.

• Eviter les grandes boucles ou les longs cables de raccordement (max. 100 m) qui affectent la sensibilité.

C. DETERMINATION DU NOMBRE DE TOURS DES BOUCLES

ATTENTION :

Pour des raisons de conformité, le facteur d'antenne, défini comme la surface de la boucle multipliee par le nombre de tours, ne peut jamais exceder NA = 20 dans aucune situation.

Par exemple, si L = 2m , Ea = 1m et le nombre de tours = 4 , alors NA = 2 × 1 × 4 = 8 < 20

Vous trouverez ci-dessous le nombre de tours recommendé :

Surface	Nombre de tours
< 3 m2	4
3 - 5 m2	3
6 - 10 m2	2

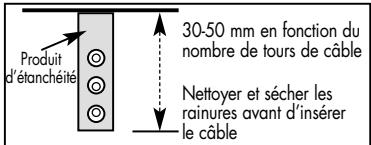

D. PROFONDEUR DE LA TRANCHEE

CONNEXIONS

ATTENTION: ne pas enlever laGRAisse sur les broches du connecteur

EXIGENCES UL : l'appareil doit être installé sur une Embase Relais reconnaue SWIV2 compatible UL

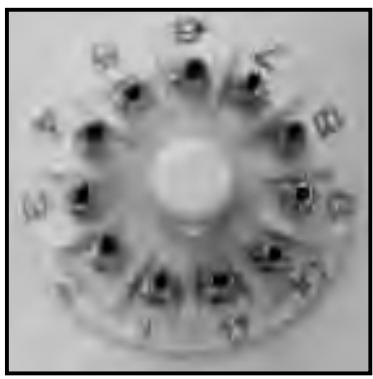

Embases relais suggérées :

• OMRON PF113A-D
  LUNDBERG R11
  MAGNECRAFT 70-465-1
• IDEC SR3P-05C
  ERSCE ES11
• CUSTOM CONNECTOR CORPORATION OT11

Pin 1 : Alimentation
Pin 2 : Alimentation
Pin 3 : Relais 2 (NO)
Pin 4 : Relais 2 (COM)
Pin 5 : Relais 1 (NO)
Pin 6 : Relais 1 (COM)
Pin7 :Boucle A
Pin 8 : Boucle commune et terre
Pin 9 : Boucle B
Pin 10 : Relais 1 (NC)
Pin 11 : Relais 2 (NC)

REGLAGES

A. LES 3 CONFIGURATIONS

• Configuration # 1: contrôle simple boucle (SMA/SMA230)
• Configuration # 2: contrôleur double boucle en mode independant (SMA2 avec le dip-switch # 10 OFF)
• Configuration # 3: contrôle double boucle en mode combiné | (SMA2 avec le dip-switch # 10 ON)

B. POTENTIOMETRES

TEMPS DE PRESENCE

SENSIBILITE

• Un potentiametre de reglage du temps maximum de détction de présence : de 1 min à l'infinite
• Un potentiemetre de reglage de la sensibilité linéaire ( f) de la boucle A : de 0.005% à 0.5%
• Un potentiemetre de reglage de la sensibilité linéaire (Df) de la boucle B : de 0.005% à 0.5%

C. CONFIGURATIONS DU RELAIS (Dip Switch #3)

La boucle A active le relais A et la boucle B active le relais B. Dans le cas de boucles doubles en mode combiné, le relais A donne la détction de présence et le relais B donne le sens du mouvement

	MODE ACTIF (dip switch #3 OFF)	MODE PASSIF (dip switch #3 OFF)
Détection	COM NO NC	COM NO NC
Non détection	COM NO NC	COM NO NC

D. DIP SWITCHES

A chaque changement de dip switch, le contrôleur reliance sa procédure d'apprentissage

Dip Switch #1	Ajustement de la fréquence de la boucle A
Dip Switch #2	Ajustement de la fréquence de la boucle A (si boucle simple) ou boucle B (si boucle double)
Dip Switch #3	Configuration des relais : actif ou passif
Dip Switch #4	Automatic Sensitivity Boost (ASB option) [recommandé pour une meilleure détction des camions] : Durant une détction, la sensibilité octuple automatiquement sa valeur définie par le réglage du potentiamètre. Elle est limitée à la sensibilité maximale et retrouve sa valeur initiale de réglage après chaque détction.
Dip Switch #5	Fonction du relais A : présence ou impulsion (pas utilisé avec les boucles doubles en mode combiné)
Dip Switch #6	Type d'impulsion du relais A : entrée ou sortie (utilisé seulement avec la fonction impulsion) ou mode du relais B (seulument avec les boucles doubles en mode combiné) (voir figure suivante) • non directionnel : Le relais B fournit une impulsion selon les régliages des dip switches #7 et #8. • directionnel A→B : Le relais B fournit une impulsion seulement si la boucle A détecte avant la boucle B. La détction dépendra du réglage des dip switches #7 et #8.
	Attention : Lors d'une détction, les 2 boucles doivent détecter simultanément durant un court laps de temps afin de pouvoir déterminer le sens du mouvement. Lors de l'installation des boucles, il faut donc s'assurer que les deux boucles sont suffisamment proches l'une de l'autre pour assurer cette détction simultanée (typique 1 m).
Dip Switch #7	Fonction du relais B : présence ou impulsion ou besoin de boucle pour l'impulsion du relais B : impulsion sur la boucle B ou impulsion sur la boucle A (utilisé avec les boucles doubles en mode combiné)
Dip Switch #8	Type d'impulsion du relais B : entrée ou sortie (utilisé seulement avec la fonction impulsion)
Dip Switch #9	Durée de l'impulsion des deux relais (seulument utilisé avec la fonction impulsion) : 100 ms ou 500 ms
Dip Switch #10	Mode des boucles doubles : indépendant ou combiné A→B (pas utilisé avec des boucles simples)

	SMA230Configuration #1Simple boucle		SMA2Configuration #2Double boucle en mode indépendant		SMA2Configuration #3Double boucle en mode combiné
	OFF	ON	OFF	ON	OFF	ON
DS#1	Voir tableau suivant		Haute (boucle A)	Basse (boucle A)[Haute -30%]	Haute (boucle A)	Basse (boucle A)[Haute -30%]
DS#2			Haute (boucle B)	Basse (boucle B)[Haute -30%]	Haute (boucle B)	Basse (boucle B)[Haute -30%]
DS#3	Mode actif	Mode passif	Mode actif	Mode passif	Mode actif	Mode passif
DS#4	ASB OFF	ASB ON	ASB OFF	ASB ON	ASB OFF	ASB ON
DS#5	Relais A:Présence sur la boucle A	Relais A:Impulsion sur la boucle A	Relais A:Présence sur la boucle A	Relais A:Impulsion sur la boucle A	Pas utilisé	Pas utilisé
DS#6	Relais A:Impulsion sur la boucle A entrée	Relais A:Impulsion sur la boucle A sortie	Relais A:Impulsion sur la boucle A entrée	Relais A:Impulsion sur la boucle A sortie	Relais B:Mode non-directionnel	Relais B:Mode directionnelA→B
DS#7	Relais B:Présence sur la boucle A	Relais B:Impulsion sur la boucle A	Relais B:Présence sur la boucle B	Relais B:Impulsion sur la boucle B	Relais B:Impulsion sur la boucle B	Relais B:Impulsion sur la boucle A
DS#8	Relais B:Impulsion sur la boucle A entrée	Relais B:Impulsion sur la boucle A sortie	Relais B:Impulsion sur la boucle B entrée	Relais B:Impulsion sur la boucle B sortie	Relais B:Impulsion sur la boucle entrée	Relais B:Impulsion sur la boucle sortie
DS#9	100 ms	500 ms	100 ms	500 ms	100 ms	500 ms
DS#10	Pas utilisé	Pas utilisé	Mode indépendant	Mode combiné	Mode indépendant	Mode combiné

Ajustement de fréquence de la boucle A pour un contrôleur pour boucle simple

Dip Switch #1	Dip Switch #2	Fréquence de la boucle
OFF	OFF	Elevée
ON	OFF	Moyennevement élevée [Elevée - 20%]
OFF	ON	Moyennement basse [Elevée - 25%]
ON	ON	Basse [Elevée - 30%]

Boucle double - configuration A

(mode non-directionnel)

Impulsion sur la boucle A

Boucle double - configuration B

LED

DE

SIGNALISATION

La LED verte indique si le module est alimenté
- Les 2 LED rouges indiquent :
- l'etat de détction de la boucle correspondante en fonctionnement normal
- la valeur de la fréquence d'oscillation ou un message d'erreur à la mise sous tension

En fonctionnement normal, la LED rouge reste allumée jusqu'à ce que la boucle ne détecte plus aucune cible métallique.

A la mise sous tension, le contrôleur mesure la fréquence d'oscillation de chaque boucle. Le résultat de ses mesures est affiché par la LED rouge correspondante. Le nombre de clignotements indique la valeur décimale de la fréquence. Par exemple, 4 clignotements rapides correspondant à une fréquence comprise entre 40 et 49 kHz. Ensuite la LED revient à sa position normale. Si la fréquence d'oscillation de la boucle sort des limites comprendes entre 20 et 130 kHz, la LED donne un message d'erreur et le contrôleur active la sortie reliais correspondante. La fréquence de clignotement indique le type d'erreur selon le tableau suivant. Le contrôleur retrouvera son fonctionnement normal seulement après que le problème ait été résolu et que la fréquence soit returnée dans ses bornes.

Remarque: Si la fréquence d'oscillation varie de plus de 10% par rapport à la valeur mesurée, le contrôle relation automatiquement sa procédure d'apprentissage.

Erreur de fréquence de boucle	Signalisation de la LED
Fréquence d'oscillation trop BASSE ou boucle ouverte	clignotement de la LED à 1Hz
Fréquence d'oscillation trop HAUTE	clignotement plus rapide de la LED à 2 Hz
Boucle court-circuitée ou pas d'oscillation	clignotement plus lent de la LED à 0.5 Hz

FONCTIONNE

MENTS

INCORRECTS

SYMPTOME
CAUSES PROBABLES
ACTIONS CORRECTRICES

Le contrôleur ne fonctionne pas La LED verte est éteinte	Le contrôleur n'est pas alimenté	Vérifier l'alimentation
Le contrôleur ne fonctionne pas La LED rouge clignote lentement (0.5 Hz)	La boucle correspondante est court-circuitée	Vérifier le câblage de la boucle
Le contrôleur ne fonctionne pas La LED rouge clignote soit à 1Hz, soit à 2Hz	La fréquence d'oscillation de la boucle correspondante est en dehors des bornes permises	Ajuster la fréquence au moyen des dip switches ou changer le nombre de tours de la boucle
La LED de la boucle fonctionné correctement mais les contacts sont mauvais	Le relais est mal connecté	Vérifier les connections du relais
Le contrôleur ne présente pas les fonctions attendues des dip switches 5 à 8	Leurs fonctions dépendent du mode des boucles doubles choisi (dip switch #10)	Vérifier si le mode des boucles doubles est celui youlu sinon changer la position du dip switch #10
