SET K - Interrupteur à clé CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur à clé
Marque	CAME
Modèle	SET K
Usage	Commande d'automatismes (portails, barrières, etc.)
Matériau du boîtier	Plastique ABS
Matériau de la serrure	Métal
Indice de protection	IP54
Température de fonctionnement	-20 °C à +55 °C
Dimensions (L x l x h)	80 x 80 x 50 mm
Poids	150 g
Alimentation	Sans alimentation propre (contact sec)
Tension de commutation max.	250 VAC
Courant de commutation max.	3 A
Nombre de positions	2 (arrêt/marche)
Type de montage	Encastré
Fonctions principales	Activation manuelle par clé d'automatismes
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Vérifier périodiquement les connexions électriques.
Sécurité	Clé dédiée pour éviter les utilisations non autorisées. Joint d'étanchéité pour protection contre les intempéries.
Pièces détachées	Clé de rechange, joint d'étanchéité, groupe sélecteur
Réparabilité	Pièces disponibles auprès du fabricant ou revendeurs agréés

FOIRE AUX QUESTIONS - SET K CAME

Comment installer l'interrupteur à clé CAME SET K ?

Fixez d'abord le boîtier à encastrer en introduisant les câbles dans les trous prévus. Placez le joint d'étanchéité et fixez le bâti du couvercle. Effectuez le branchement électrique selon le schéma de la notice. Installez le groupe sélecteur avec la clé tournée et vissez-le au bâti.

Quel type de câble utiliser pour le branchement ?

Utilisez des câbles électriques standard de section adaptée (1,5 mm² recommandé) pour la tension de service (max 250 VAC, 3 A). Assurez-vous que l'alimentation est coupée avant le raccordement.

Que faire si la clé est perdue ?

Contactez votre revendeur CAME ou un serrurier agréé pour commander une clé de rechange. Le numéro de référence de la clé figure sur la serrure ou dans la notice.

L'interrupteur est-il étanche ?

Oui, le CAME SET K possède un indice de protection IP54 grâce au joint d'étanchéité fourni. Il résiste aux éclaboussures et à la poussière, mais n'est pas immergeable.

Peut-on utiliser cet interrupteur pour un portail coulissant ?

Oui, le SET K est conçu pour commander divers automatismes CAME, y compris les portails coulissants. Il agit comme un interrupteur marche/arrêt sur le circuit de commande.

Comment nettoyer l'interrupteur ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le plastique ou la serrure.

Le SET K est-il compatible avec les motorisations d'autres marques ?

Il est prévu pour les automatismes CAME, mais peut être utilisé avec d'autres marques si les caractéristiques électriques (contact sec, tension max 250 VAC, courant max 3 A) sont compatibles.

Comment remplacer le joint d'étanchéité ?

Retirez l'ancien joint, nettoyez la surface, puis installez le nouveau joint en l'enfonçant uniformément dans la rainure du boîtier avant de remonter le couvercle.

Que faire si l'interrupteur ne fonctionne plus ?

Vérifiez d'abord les connexions électriques et l'état de la clé. Si le problème persiste, testez le contact avec un multimètre. Si le contact est défectueux, remplacez le groupe sélecteur.

Où trouver la notice complète du CAME SET K ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également demander une version traduite par email.

MODE D'EMPLOI SET K CAME

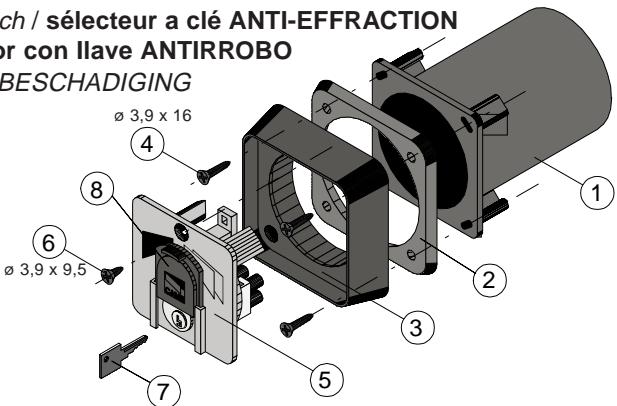

1) Boîtier à encastrer 2) Joint d'étanchéité 3) Bâti couvercle 4) Vis de fixation du bâti 5) Groupe sélecteur 6) Vis de fixation du groupe 7) Clé sélecteur 8) Couvercle serrure

-Fixer le boîtier à encastrer du sélecteur en introduisant les câbles électriques de branchement à l'intérieur du boîtier (utiliser pour cela les trous déjà percés). - Placer le joint d'étanchéité et fixer le bâti du couvercle.

• Effectuer le branchement électrique.
• Installer le groupe sélecteur en tenant la clé tournée et le fixer au bati.

Montage

• Fixer le boîtier à encastrer du sélecteur en introduisant les câbles électriques de branchement à l'intérieur du boîtier (utiliser pour cela les trous déjà percés).
• Placer le joint d'étanchéité et fixer le bâti du couvercle.
• Effectuer le branchement électrique.
• Installer le groupe sélecteur en tenant la clé tournée et le fixer au bati.
