Type de produit	Motoréducteur pour portail battant
Marque	CAME
Modèle	S4340
Catégorie	Notice de montage
Dimensions (L x l x h)	Environ 300 x 150 x 200 mm
Poids	Environ 4 kg
Alimentation	230 V AC, 50/60 Hz
Puissance moteur	300 W
Couple nominal	200 Nm
Angle d'ouverture max	110°
Fonctions principales	Ouverture et fermeture de portail battant, arrêt d'urgence
Système de verrouillage	Verrouillage électromécanique intégré
Indice de protection	IP44
Température de fonctionnement	-20 °C à +55 °C
Niveau sonore	< 60 dB(A)
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier les fixations tous les 6 mois
Sécurité	Dispositif de détection d'obstacle, système anti-écrasement
Pièces détachées et réparabilité	Carte électronique, moteur, réducteur, courroie disponibles auprès du SAV CAME
Informations générales	Notice de montage incluse, garantie 2 ans

FOIRE AUX QUESTIONS - S4340 CAME

Comment assembler les charnières du portail avec le moteur S4340 ?

Pour assembler les charnières, placez-les du côté droit ou gauche selon votre installation. Fixez-les ensuite avec les vis et rondelles fournies. Assurez-vous que les charnières glissent librement pour permettre la rotation.

Quel est le poids maximal de portail que le S4340 peut manœuvrer ?

Le motoréducteur S4340 est conçu pour des portails battants jusqu'à 400 kg par vantail, selon la notice technique.

Comment régler les fins de course du S4340 ?

Les fins de course se règlent en tournant les vis de butée mécanique situées sur le bloc moteur. Consultez le schéma de montage pour les positions exactes.

Que faire si le moteur ne répond pas ?

Vérifiez d'abord l'alimentation électrique et les fusibles. Contrôlez ensuite les connexions de la carte électronique. Si le problème persiste, testez le moteur en direct avec un multimètre.

Le portail s'arrête en cours de mouvement, que dois-je vérifier ?

Cela peut être dû à un obstacle ou à un réglage de sensibilité trop faible. Augmentez la sensibilité du détecteur d'obstacle via le potentiomètre sur la carte. Vérifiez aussi l'alignement des vantaux.

Peut-on installer une batterie de secours sur le S4340 ?

Oui, le S4340 est compatible avec un kit batterie de secours en option (référence CAME). Cela permet un fonctionnement en cas de coupure de courant.

Comment nettoyer et entretenir le motoréducteur ?

Nettoyez l'extérieur avec un chiffon doux et humide. Ne pas utiliser de produits corrosifs. Tous les 6 mois, vérifiez le serrage des vis et lubrifiez les articulations avec une huile silicone.

Où trouver le schéma de câblage du S4340 ?

Le schéma de câblage est inclus dans la notice de montage fournie avec l'appareil. Vous pouvez aussi le télécharger sur le site officiel de CAME dans la rubrique support.

Quelle est la garantie du CAME S4340 ?

La garantie constructeur est de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication. Les pièces d'usure ne sont pas couvertes.

Puis-je installer le S4340 moi-même ou faut-il un professionnel ?

L'installation nécessite des compétences en électricité et en mécanique. Il est recommandé de faire appel à un installateur agréé CAME pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI S4340 CAME

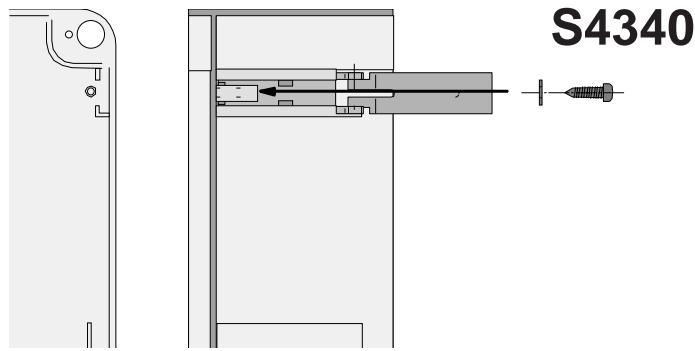

Assembler les charnières à pression

elles glissant pour tourner

laufen zum Drehen

Placer les charnières (du côté droit ou gauche au besoin) et les fixer avec les vis et les rondelles fournies de série
