Type de produit	Récepteur radio pour automatisme
Marque	CAME
Modèle	RBI2
Nombre de canaux	1 ou 2 (CH1 pour motoréducteur, CH2 pour accessoire)
Fréquence radio	433,92 MHz (selon carte AF)
Compatibilité émetteurs	Tous émetteurs CAME (séries TOP, TAM, AT01, AT02, AT04, etc.)
Fonctions principales	Décodage signal radio, mémorisation des codes, commande directe de motoréducteur et accessoires
Montage	À l'intérieur du tableau ou de la carte de commande de l'automation
Connexions	Borne antenne, connexion sur cartes ou tableaux de commande CAME, peigne pour carte de base
Mémorisation	Par boutons P1/P2 sur la carte (CH2 uniquement sur RBI2), voyant LED de confirmation
Alimentation	Via la carte de base de l'automation (non isolée)
Entretien	Couper le courant avant toute intervention de branchement ou débranchement
Sécurité	Attention : ne pas brancher/débrancher sous tension
Pièces détachées et réparabilité	Carte fréquence AF (AF43S, etc.), carte de décodage RBI2
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RBI2 CAME

Comment mémoriser un émetteur sur le récepteur RBI2 ?

Pour mémoriser le code, appuyez en série sur le bouton P1 (canal 1) ou P2 (canal 2) de la carte. À la dixième impulsion, une double sonnerie confirme la mémorisation. Reportez-vous aux instructions de codification de votre émetteur (dip switch ou code fixe).

Quels émetteurs sont compatibles avec le RBI2 ?

Le RBI2 est compatible avec tous les émetteurs CAME, notamment les séries TOP, TAM, AT01, AT02, AT04, et autres utilisant une fréquence de 433,92 MHz. Assurez-vous d'utiliser la carte de fréquence AF appropriée.

Comment brancher l'antenne sur le récepteur ?

Connectez l'antenne à la borne 4 de la plaque à bornes prévue à cet effet. Utilisez une antenne adaptée à la fréquence 433,92 MHz.

Que faire si le récepteur ne répond pas après mémorisation ?

Vérifiez que la carte de fréquence AF est correctement enclenchée sur la connexion 3. Vérifiez également l'alimentation et que les cavaliers sont en bonne position (fig. A pour première codification). Réessayez la procédure de mémorisation.

Puis-je utiliser le canal 2 pour un éclairage de courtoisie ?

Oui, le canal 2 (CH2) est prévu pour commander un dispositif accessoire branché sur les bornes B1-B2, comme des lumières de courtoisie. Le canal 1 (CH1) est réservé aux commandes directes du motoréducteur.

Comment changer le code d'un émetteur déjà mémorisé ?

Répétez les procédures de codification de l'émetteur (modification des dip switches ou du code) et de mémorisation sur le récepteur (effacez d'abord l'ancien code si nécessaire). Consultez la notice de votre émetteur.

Quelle est la portée du récepteur RBI2 ?

La portée dépend de l'antenne, de l'environnement et de l'émetteur. En conditions typiques, elle peut atteindre plusieurs dizaines de mètres. Pour une portée optimale, installez l'antenne en hauteur et loin d'obstacles métalliques.

Puis-je monter le RBI2 à l'extérieur ?

Non, le RBI2 est conçu pour être monté à l'intérieur du tableau ou de la carte de commande de l'automation. Il n'est pas prévu pour une exposition aux intempéries.

Que signifie le voyant LED sur la carte ?

Le voyant indique l'état de mémorisation : il s'allume ou clignote lors de la procédure de mémorisation. Consultez la notice pour les codes de clignotement spécifiques.

Quelles précautions de sécurité prendre avant d'intervenir ?

Avant de brancher ou débrancher la carte, coupez impérativement le courant de l'installation. Ne touchez pas aux composants sous tension. Respectez les schémas de câblage fournis.

MODE D'EMPLOI RBI2 CAME

Récepteur radio à 1 ou 2 canaux à monter à l'intérieur du tableau ou de la carte de commande de l'automation.

Il contient la fonction de décodage du signal radio qui lui permet d'être compatible avec tous nos émetteurs, grâce à une carte de fréquence radio AF prévue à cet effet.

PRINCIPAUX COMPOSANTS DE LA CARTE

1. Boutons pour mémoriser le code radio (CH2 uniquement sur RBI2)
2. Voyant indiquant la mémorisation
3. Connexion carte fréquence radio AF
4. Plaque à bornes branchement antenne
5. Connexion sur cartes ou tableaux de commande Came

CH1 = Canal pour commandes directes à une fonction de la centrale du motoréducteur; CH2 = Canal pour commandes directes à un dispositif accessoire branché sur B1-B2 (ex.: lumières de courtoisie).

CHARACTERISTICAS TECNICAS

NOTE X (page 1) - Sur toutes les cartes base série BY, il faut enlever le branchement proéminent 5, par une simple rupture mécanisme, le long de la ligne indiquée.

Attention! Avant de brancher ou de débrancher les cartes, couper le courant de l'installation.

A. Placer une carte de fréquence AF (voir tableau page ci-contre) sur la connexion 3 B. Avec la connexion à peigne 5 (voir également NOTE ci-dessus), placer la carte de décodage RBI dans le logement prévu sur la carte de base et brancher l'antenne à la borne 4 C. Codifier le/s émetteur/s D. Mémoriser le code sur la carte RBI

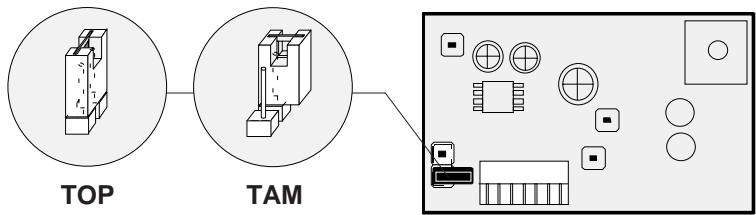

TAM) il faut positionner le pontet sur la carte AF43S correspondante de la façon indiquée.

( ) Bei Sendern mit einer Frequenz von 433.92 AM (Reihe TOP und Reihe TAM) ist der auf der entsprechenden Platine AF43S befindliche Jumper der Abbildung entsprechend zu positionieren. ( ) Para transmisores con fecuencia 433.92 AM (serie TOP y serie TAM) es Neededo, en la tarjeta correspondiente AF43S, colocar el jumper como se indica en la ilustracion. (*) Voor de zenders op de frequentie 433.92 AM (serie TOP en TAM) het brugje op het printje AF43S als volgt geplaatst worden

CODIFICA TRASMETTITORI - TRANSMITTER ENCODING - CODIFICATION DES EMETTEURS

CODIERUNG DER SENDER - CODIFICACION TRANSMISORES - CODERING VAN DE ZENDER

AT01 AT02 AT04

voir les instructions qui se trouvent dans l'emballage de la carte AF43SR

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et P2=CH2, saisie de défaut)

Ne saisir que le code

voir instructions sur l'emballage

voir les instructions qui se trouve dans l'emballage

appuyer en série sur P1 ou P2 pour mémoriser le code; à la dixième impulsion, une double sonnerie confirme que le code a été mémorisé

La première codification doit être effectuée en maintenant les cavaliers en position pour les canaux 1 et 2, comme après la fig. A ; pour des saisies successives éventuelles sur des canaux différents, voir fig. B

N. B. : Pour changer par la suite le code des émetteurs, répéter les procédures C et D (pages 3 et 4)
