RBI1 - Télécommande de portail automatique CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande de portail automatique
Marque	CAME
Modèle	RBI1
Nombre de canaux	1
Fréquence de fonctionnement	433,92 MHz
Type de codage	Commutateur DIP ou auto-apprentissage
Compatibilité émetteurs	Série TOP, TAM, AT01, AT02, AT04
Alimentation	Alimenté par la carte de commande (12-24 V AC/DC)
Connexion antenne	Borne à vis
Indicateur lumineux	Voyant de mémorisation
Fonction de mémorisation	Bouton pour mémoriser le code radio
Canal 1 (CH1)	Commande directe à une fonction de la centrale
Température de fonctionnement	-20°C à +55°C
Dimensions (estimées)	50 x 40 x 15 mm
Poids (estimé)	20 g
Installation	À monter à l'intérieur du tableau ou de la carte de commande
Sécurité	Couper le courant avant toute intervention
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Pièces détachées	Carte de fréquence AF (AF43S)
Réparabilité	Carte remplaçable

FOIRE AUX QUESTIONS - RBI1 CAME

Comment programmer un émetteur sur le récepteur RBI1 ?

Pour programmer un émetteur, assurez-vous que le récepteur est alimenté. Appuyez sur le bouton de mémorisation (P1 pour CH1) jusqu'à ce que le voyant s'allume. Ensuite, appuyez sur le bouton de l'émetteur. Le voyant clignotera puis s'éteindra pour confirmer la mémorisation. Consultez la notice pour les détails selon le type d'émetteur.

Quelle est la portée de la télécommande ?

La portée dépend de l'environnement et de l'antenne. En champ libre, elle peut atteindre 50 à 100 mètres. Les obstacles comme les murs en béton réduisent la portée.

Que faire si le voyant du récepteur ne s'allume pas ?

Vérifiez que le récepteur est correctement alimenté via la carte de commande. Assurez-vous que les connexions sont sécurisées et que le courant est présent. Si le problème persiste, le récepteur pourrait être défectueux.

Puis-je utiliser des télécommandes CAME d'autres séries ?

Oui, le récepteur RBI1 est compatible avec les émetteurs des séries TOP, TAM, AT01, AT02 et AT04, sous réserve d'utiliser la carte de fréquence AF appropriée (433,92 MHz).

Comment changer le code d'un émetteur déjà mémorisé ?

Pour changer le code, vous devez d'abord effacer la mémoire du récepteur (si possible) ou répéter la procédure de mémorisation avec le nouveau code. Pour les émetteurs à commutateur DIP, modifiez les interrupteurs, puis appuyez sur le bouton de l'émetteur en mode mémorisation sur le récepteur.

L'antenne doit-elle être montée à l'extérieur ?

Idéalement, l'antenne doit être installée à l'extérieur du boîtier métallique pour éviter les interférences. Utilisez une antenne filaire adaptée et positionnez-la verticalement pour une meilleure réception.

Comment installer le récepteur RBI1 ?

Coupez le courant. Insérez la carte de fréquence AF sur le connecteur prévu. Placez le récepteur dans le logement de la carte de commande. Branchez l'antenne et connectez les bornes selon le schéma. Remettez le courant et procédez à la mémorisation des émetteurs.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez les piles de l'émetteur, la portée, et que l'émetteur est bien mémorisé. Assurez-vous que le récepteur est alimenté et que l'antenne est correctement branchée. Si le voyant du récepteur ne réagit pas, le problème vient peut-être du récepteur.

Puis-je connecter un accessoire (ex: lumière) sur le RBI1 ?

Le RBI1 possède un seul canal (CH1) pour commander une fonction de la centrale. Pour un accessoire, il faudrait utiliser un relais ou le modèle RBI2 qui dispose d'un second canal (CH2) dédié aux accessoires.

Où trouver la notice complète du RBI1 ?

La notice complète est disponible gratuitement sur le site notice-facile.com. Vous pouvez la télécharger au format PDF ou poser des questions via l'assistant IA.

MODE D'EMPLOI RBI1 CAME

Récepteur radio à 1 ou 2 canaux à monter à l'intérieur du tableau ou de la carte de commande de l'automation.

Il contient la fonction de décodage du signal radio qui lui permet d'être compatible avec tous nos émetteurs, grâce à une carte de fréquence radio AF prévue à cet effet.

PRINCIPAUX COMPOSANTS DE LA CARTE

1. Boutons pour mémoriser le code radio (CH2 uniquement sur RBI2)
2. Voyant indiquant la mémorisation
3. Connexion carte fréquence radio AF
4. Plaque à bornes branchement antenne
5. Connexion sur cartes ou tableaux de commande Came

CH1 = Canal pour commandes directes à une fonction de la centrale du motoréducteur; CH2 = Canal pour commandes directes à un dispositif accessoire branché sur B1-B2 (ex.: lumières de courtoisie).

CHARACTERISTICAS TECNICAS

NOTE X (page 1) - Sur toutes les cartes base série BY, il faut enlever le branchement proéminent 5, par une simple rupture mécanisme, le long de la ligne indiquée.

Attention! Avant de brancher ou de débrancher les cartes, couper le courant de l'installation.

A. Placer une carte de fréquence AF (voir tableau page ci-contre) sur la connexion 3 B. Avec la connexion à peigne 5 (voir également NOTE ci-dessus), placer la carte de décodage RBI dans le logement prévu sur la carte de base et brancher l'antenne à la borne 4 C. Codifier le/s émetteur/s D. Mémoriser le code sur la carte RBI

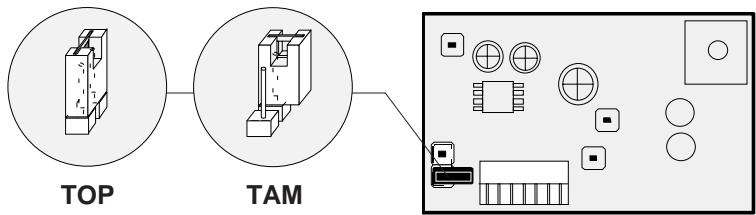

(*) Pour les émetteurs de fréquence 433.92 MHz (série TOP et série

TAM) il faut positionner le pontet sur la carte AF43S correspondante de la façon indiquée.

( ) Bei Sendern mit einer Frequenz von 433.92 AM (Reihe TOP und Reihe TAM) ist der auf der entsprechenden Platine AF43S befindliche Jumper der Abbildung entsprechend zu positionieren. ( ) Para transmisores con fecuencia 433.92 AM (serie TOP y serie TAM) es Neededo, en la tarjeta correspondiente AF43S, colocar el jumper como se indica en la ilustracion. (*) Voor de zenders op de frequentie 433.92 AM (serie TOP en TAM) het brugje op het printje AF43S als volgt geplaatst worden

CODIFICA TRASMETTITORI - TRANSMITTER ENCODING - CODIFICATION DES EMETTEURS

CODIERUNG DER SENDER - CODIFICACION TRANSMISORES - CODERING VAN DE ZENDER

AT01 AT02 AT04

voir les instructions qui se trouvent dans l'emballage de la carte AF43SR

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et P2=CH2, saisie de défaut)

Ne saisir que le code

voir instructions sur l'emballage

voir les instructions qui se trouve dans l'emballage

appuyer en série sur P1 ou P2 pour mémoriser le code; à la dixième impulsion, une double sonnerie confirme que le code a été mémorisé

La première codification doit être effectuée en maintenant les cavaliers en position pour les canaux 1 et 2, comme après la fig. A ; pour des saisies successives éventuelles sur des canaux différents, voir fig. B

N. B. : Pour changer par la suite le code des émetteurs, répéter les procédures C et D (pages 3 et 4)
