MI6120 - Porte automatique CAME - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Dispositif anti-panique pour porte automatique
Usage	Ouverture par poussée uniquement
Application	Portes battantes mobiles
Fonction principale	Permet l'ouverture et la sortie en cas de danger
Poids maximal par vantail	Jusqu'à 120 kg
Nombre de vantaux	2 (battants)
Type d'ouverture	Ouverture coulissante ou battante (selon bâti)
Installation	Sur bâti coulissant d'ouverture
Norme	Conforme CE
Matériau	Non précisé
Couleur	Non précisé
Dimensions	Non précisées
Type de commande	Manuelle par poussée
Utilisation	Sortie de secours
Maintenance	Non précisée
Garantie	Non précisée

FOIRE AUX QUESTIONS - MI6120 CAME

Comment installer le CAME MI6120 ?

Assurez-vous de suivre le manuel d'installation fourni. Vérifiez que le site est bien préparé, et utilisez les outils appropriés pour fixer le produit correctement.

Que faire si le CAME MI6120 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Testez l'alimentation sur une autre prise pour exclure un problème de prise.

Comment réinitialiser le CAME MI6120 ?

Pour réinitialiser, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Le CAME MI6120 fonctionne-t-il avec une télécommande ?

Oui, le CAME MI6120 est compatible avec des télécommandes. Assurez-vous que la télécommande est correctement programmée avec l'appareil.

Comment effectuer l'entretien du CAME MI6120 ?

Nettoyez régulièrement le boîtier et vérifiez les connexions électriques. Assurez-vous également que les pièces mobiles ne sont pas obstruées.

Que faire si le CAME MI6120 ne répond pas aux commandes ?

Vérifiez les piles de la télécommande et assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et l'appareil. Si le problème persiste, envisagez de réinitialiser l'appareil.

Quelle est la durée de garantie du CAME MI6120 ?

La durée de garantie est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le distributeur. Vérifiez votre document de garantie pour plus de détails.

Comment résoudre un problème de bruit excessif lors du fonctionnement du CAME MI6120 ?

Inspectez l'appareil pour détecter des pièces desserrées ou endommagées. Lubrifiez les parties mobiles si nécessaire et assurez-vous qu'aucun objet n'entrave le mécanisme.

MODE D'EMPLOI MI6120 CAME

à appliquer sur les bâtis coulissants d'ouverture.

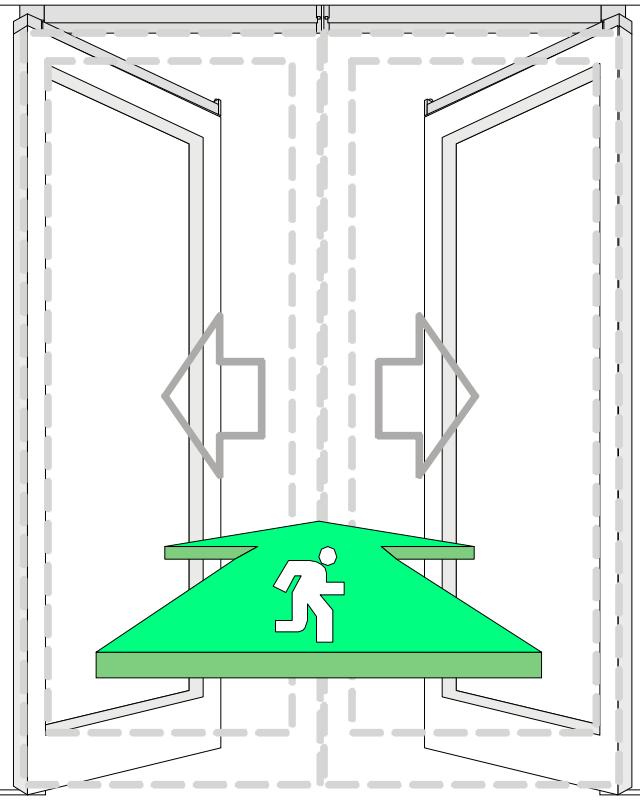

Il permet l'OUVERTURE par poussée

vers la SORTIE en cas de DANGER.

Jusqu'à 120 kg par vantail

page 3 - Fonctionnement et limites d'emploi

page 4 - Types de dispositifs anti-panique MI

page 5 - Ce qu'il y a dans l'emballage MI

page 8-13 - Sections type et instructions spéciales pour la construction des portes

MI pour série CAME S40

page 16-19 - Sections type

page 20 - Usinage barre anti-panique MI

page 21/22 - Application du dispositif anti-panique MI

page 23 - Application du câble spiralé et montage des vantaux mobiles

page 24 - Branchements électriques

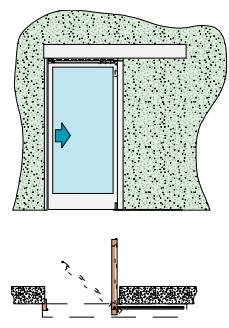

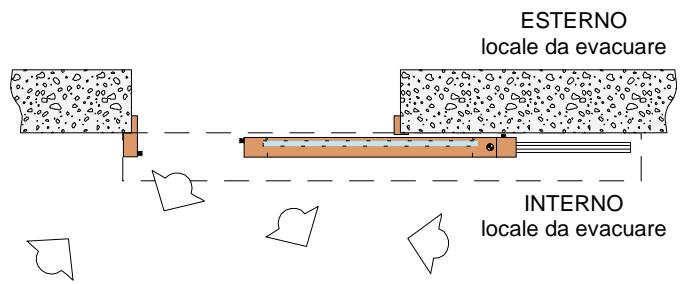

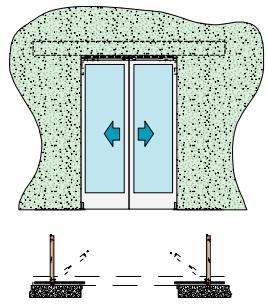

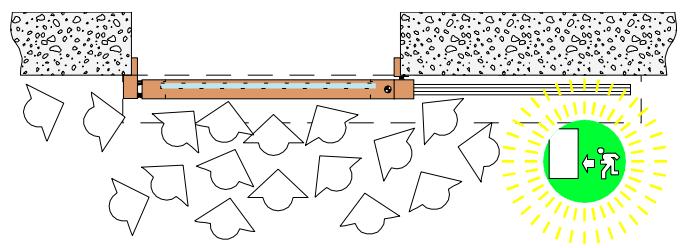

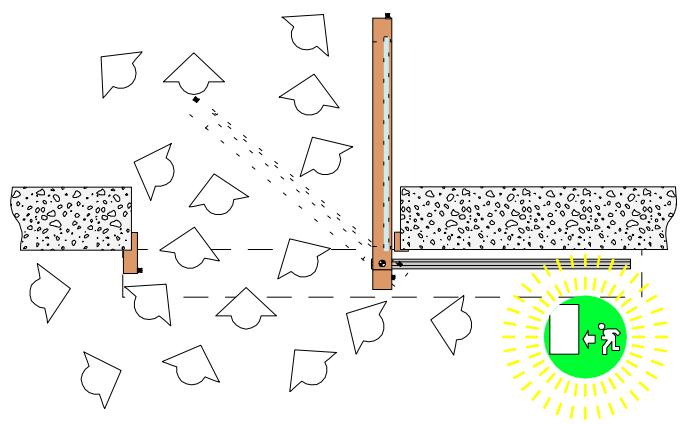

Solution avec montage de la porte coulissante à l'intérieur:

Le dispositif anti-panique ne peut être actionné que QUAND LA PORTE EST COMPLÉTEMENT FERMÉE et pas durant le mouvement.

Il suffit de refermer le/vantaux pour que la porte coulissante s'ouvre de nouveau normalement.

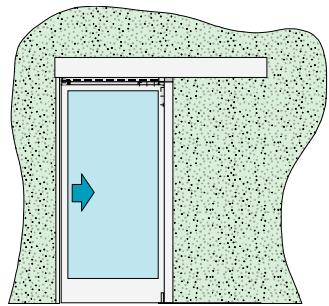

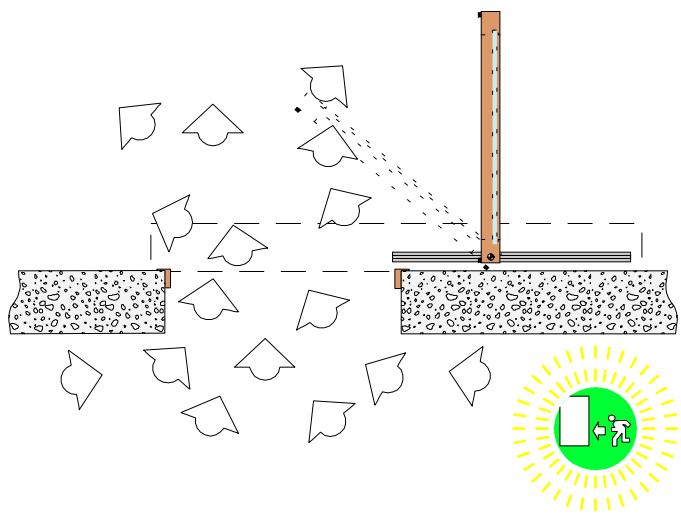

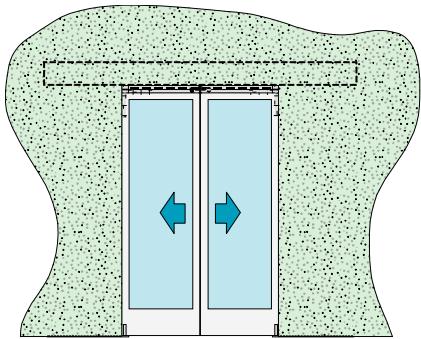

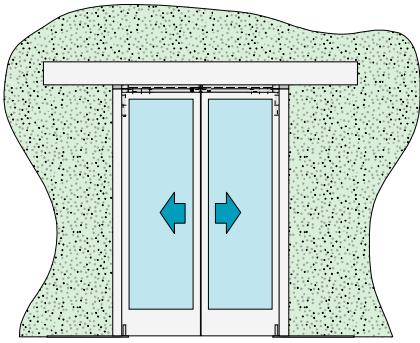

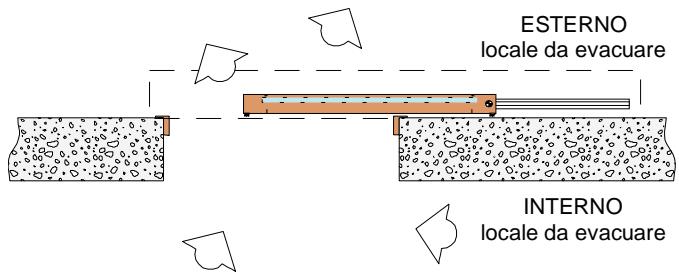

Solution avec montage de la porte coulissante à l'extérieur:

La poussée du dispositif intégral est possible QUELLE QUE SOIT LA POSITION DES VANTAUX COULISSANTS durant le mouvement ; c'est la solution conseillée pour utiliser entièrement les caractéristiques du dispositif anti-panique par poussée.

Il suffit de refermer le/s vantaux pour que la porte coulissante s'ouvre de nouveau normalement.

LIMITES D'EMPLOI

Largeur A (mm) UN SEUL VANTAIL	Poids max. (kg) admis PAR VANTAIL
	avec automatisme CORSA	Avec automatisme RODEO
500	75	120
600	75	90
700	75	80
800	60	70
900	50	60
1000	45	50
1100	40	40
Il faut obligatoirement installer la roulette P4173 au-delà de 1100 mm et jusqu'à 1500 mm (MI6130/MI6140).

Pour MI6030 et MI6040 (vantail jusqu'à 1100 mm de large), le poids maximum indiqué pour chaque vantail peut être augmenté en plaçant la roulette de coulissement au sol (pièce P4173, pages 5 et 13)

ATTENTION: en cas de montage de la roulette P4173, le plan sur lequel elle doit coulisser doit être parfaitement plat.

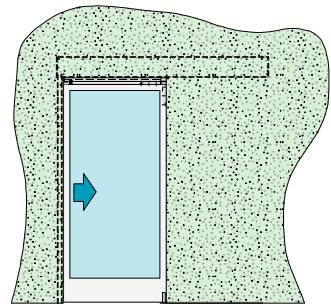

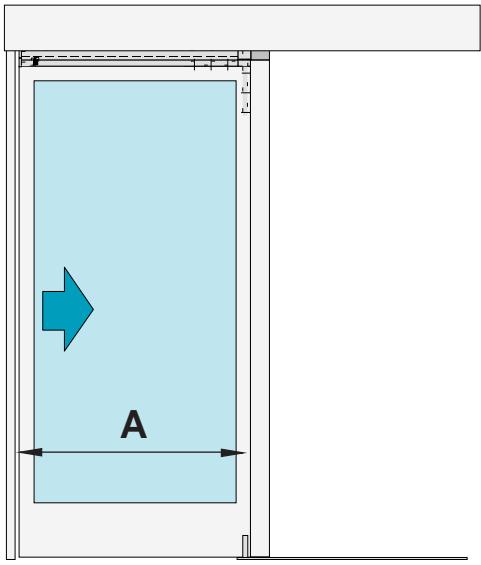

DISPOSITION ANTI-PANIQUE PAR POUSSEE

INTEGRAL POUR PORTES Å

1 VANTAIL COULISSANT

de A jusqu'à 1100 mm = MI6010

de A jusqu'à 1500 mm = MI6110

MONTAGE A

L'INTÉRIEUR

DU LOCAL A

ÉVACUER

MONTAGE A

L'EXTÉRIER

DU LOCAL A

ÉVACUER

MONTAGE A

L'INTÉRIEUR

DU LOCAL A

ÉVACUER

MONTAGE A

L'EXTÉRIÉUR

DU LOCAL Å

EVACUER

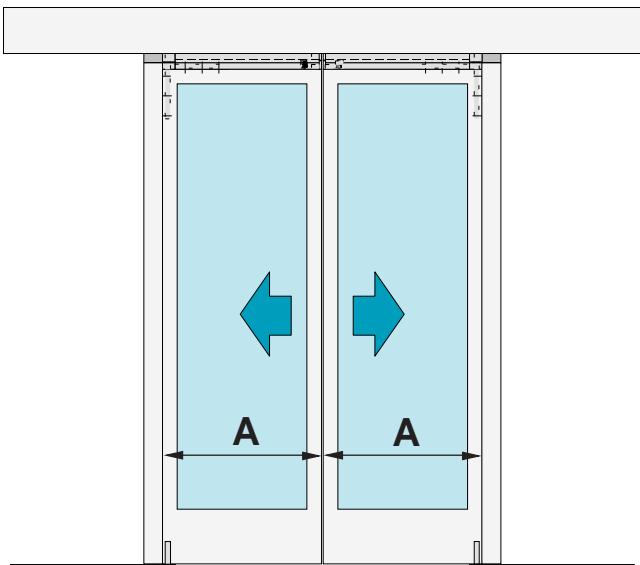

DISPOSITIONAL ANTI-PANIQUE PAR

POUSSÉ INTEGRAL POUR PORTES À

2 VANTAUX COULISSANTS

de A jusqu'à 1100 mm : MI6020

de A jusqu'à 1500 mm = MI6120

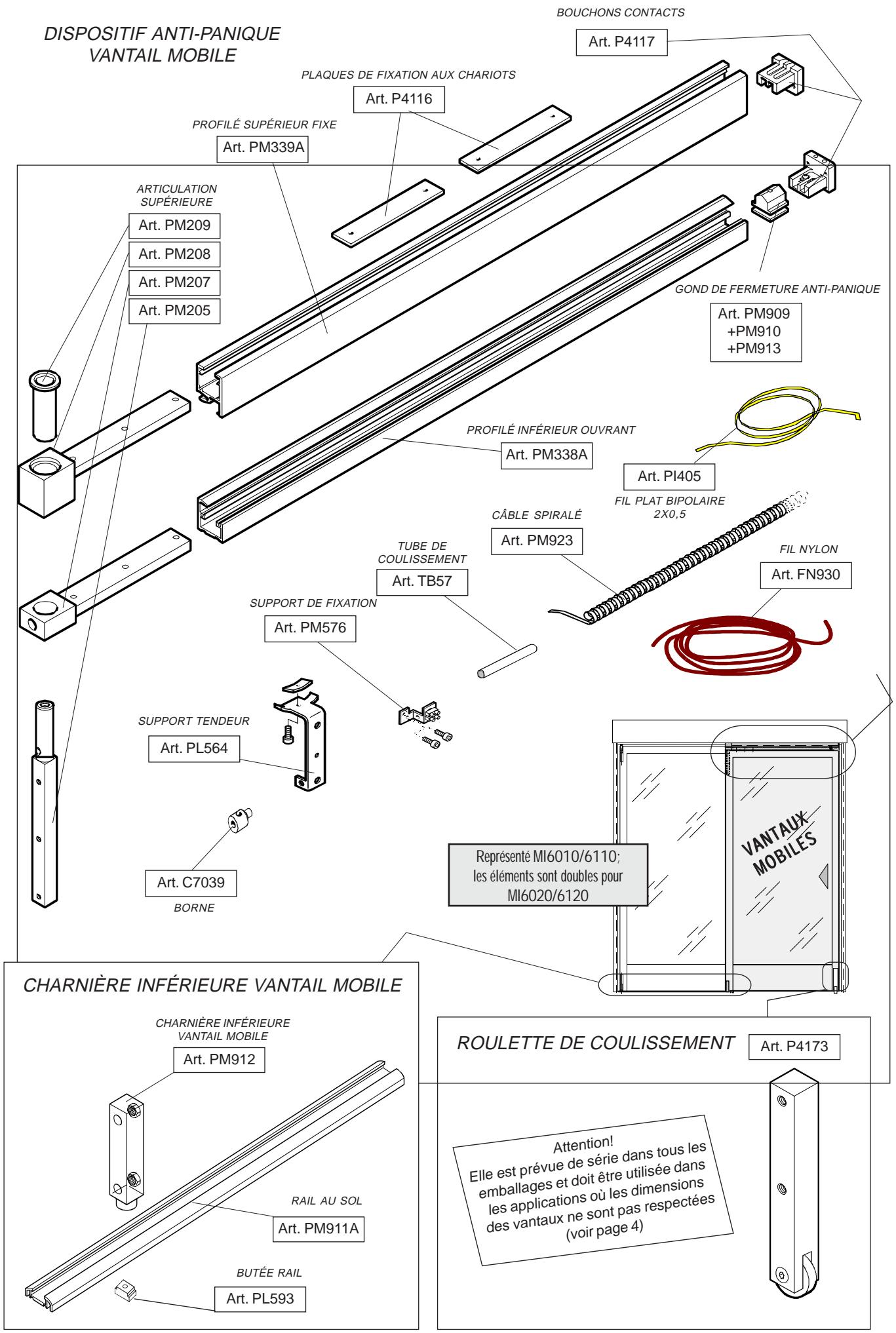

Éléments kit anti-panique par poussée

Nous avons laissé exprès cette page blanche

Système MI

Appliqué aux

séries commerciales

de profilés pour

portes coulissantes automatiques

Nous ne reportons les sections, les dimensions, les joints et tout ce qui est représenté dans les pages suivantes comme série commerciale qu'à titre indicatif pour illustrer l'application du système MI sur des portes coulissantes ayant un bâti différent par rapport à notre série S40.

Nos dispositifs anti-panique par poussée série MI ont été conçus pour être appliqués également sur des portes coulissantes construites avec n'importe quelle série commerciale adaptée de façon appropriée.

Vous trouvez les mesures et/ou les indications nécessaires à étudier et calculer les dimensions des portes dans les pages qui seront

Notes préliminaires:

• La construction des structures des vantaux doit permettre de monter les axes des charnières; il est conseillé de monter des traverses coupées à et fixées à l'aide d'un étrier;
• Les charnières supérieures et inférieures doivent être alignées de façon axiale;
• veiller à fixer les éléments des charnières à la structure de façon rigide afin d'éviter que les vibrations et le mouvement puissant en limitent l'efficacité avec le temps et rendent l'installation peu sûre;
• l'installateur doit renforcer les structures si elles ne sont pas suffisamment robustes.
• Les charnières supérieures et inférieures doivent être alignées de façon axiale;
• Il est conseillé de bloquer la vitre avec de la colle à base de silicone en plus des joints éventuels pour les vantaux mobiles.
• N'utiliser que du verre feuilleté ou trempé pour les vitres.

Vantaux mobiles

• calculer la longueur des profilés des montants et des traverses en fonction des dimensions des profilés utilisés. Suivre pour cela les indications des pages 9 et 13;
• prévoir les usinages nécessaires à fixer les pièces qui composent le dispositif anti-panique des vantaux mobiles;
• placer au besoin la roulette (art. P4173), voir page 13.

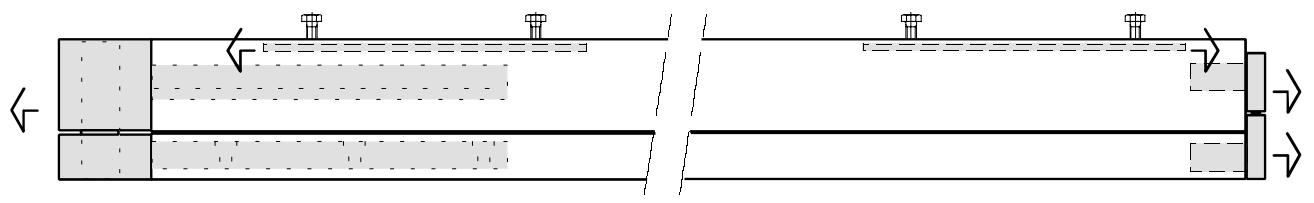

BARRE anti-panique

• couper les profilés (PM339A et PM338A), arrondir et percer le profilé (PM338A), comme indiqué à la page 20;
• monter la barre sur l'élévateur mobile, installer le câble spiralé et compléter le montage des vantaux sur la poutre Corsa ou Rodeo en ajustant les instructions pour la série S40 des pages 21,23;
• effectuer les branchements électriques et les contrôles indiqués à la page 24.

FAIRE ATTENTION AU SENS DE POUSSÉE ET À LA COMPOSITION DU DISPOSITIF ANTI-PANIQUE DU VANTAIL

MOBILE AVANT D'EFFECTUER UN USINAGE QUELCONQUE!

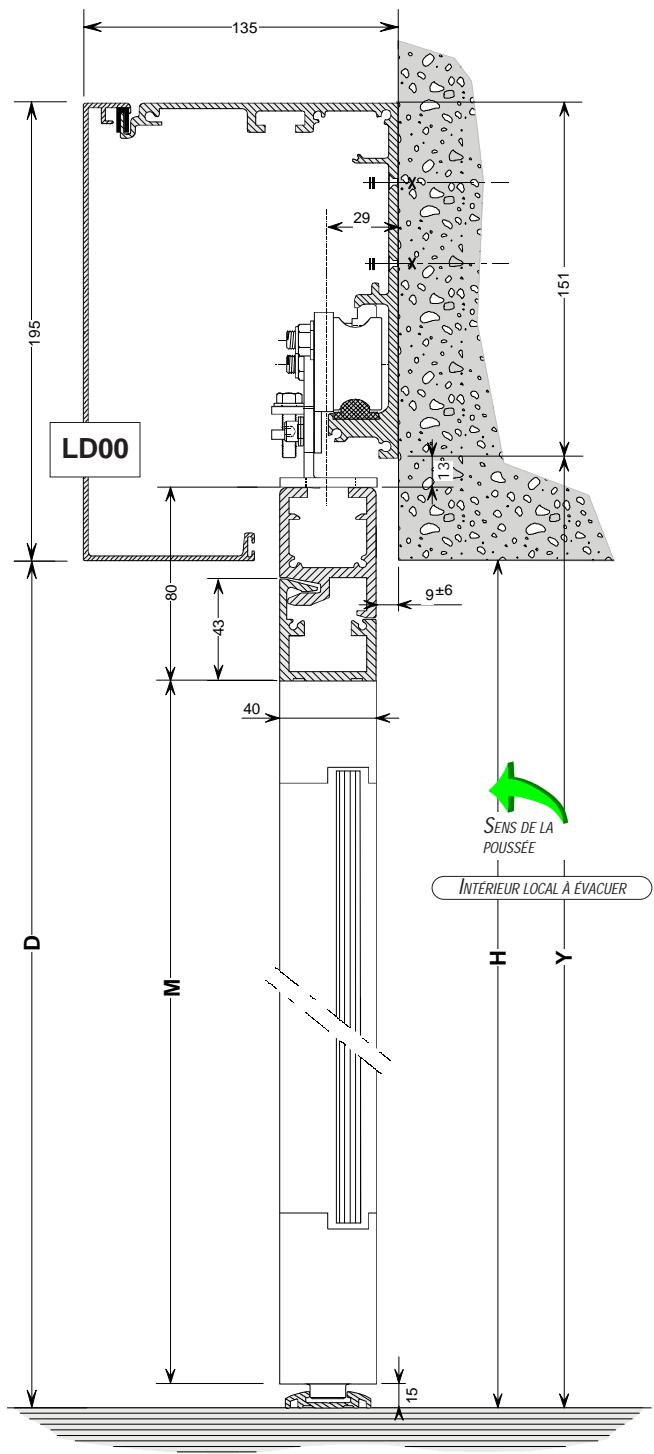

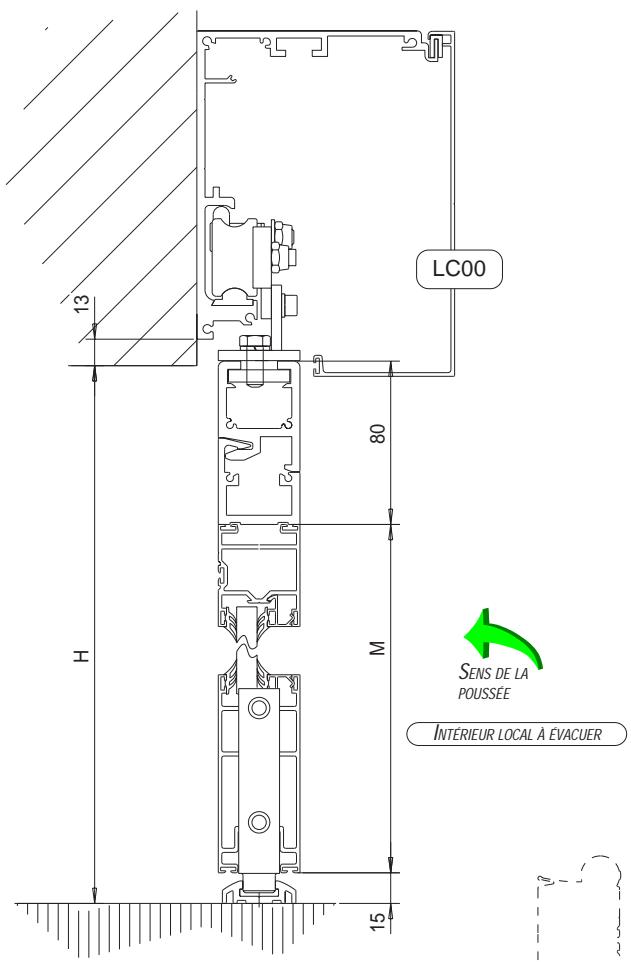

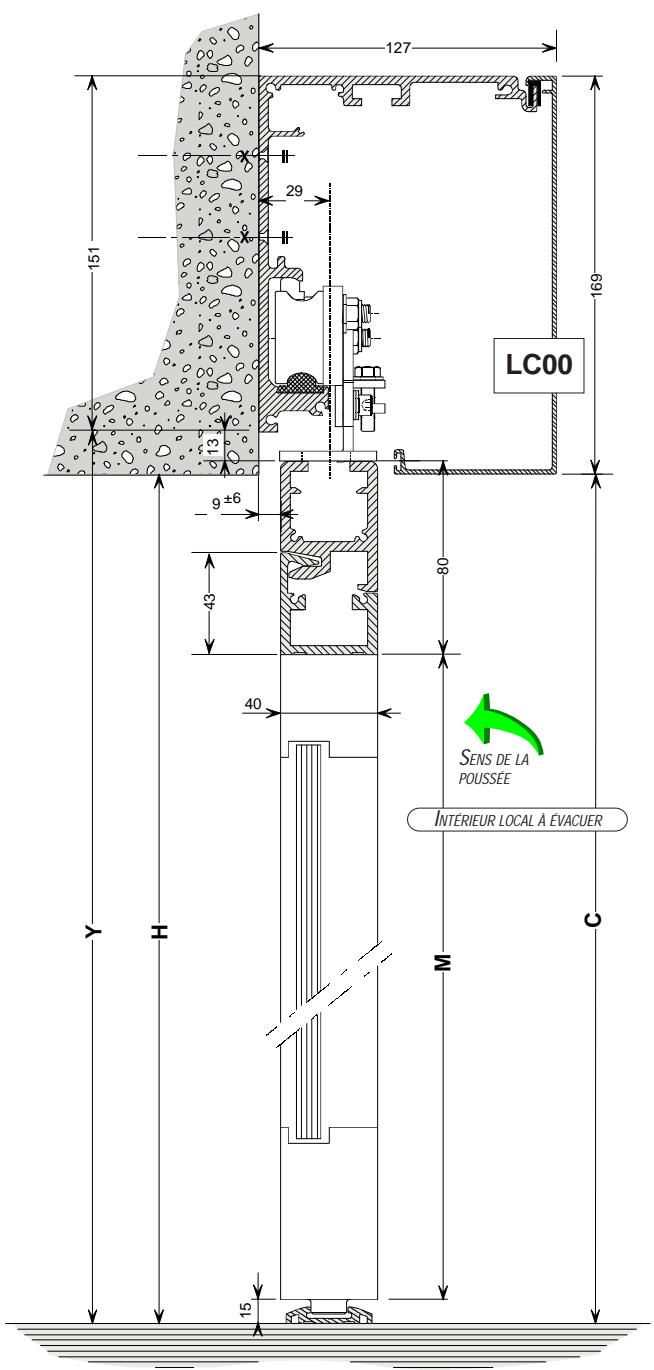

MONTAGE à L'INTÉRIEUR DU LOCAL À ÉVACUER

MONTAGE à L'EXTÉRIEUR DU LOCAL À ÉVACUER

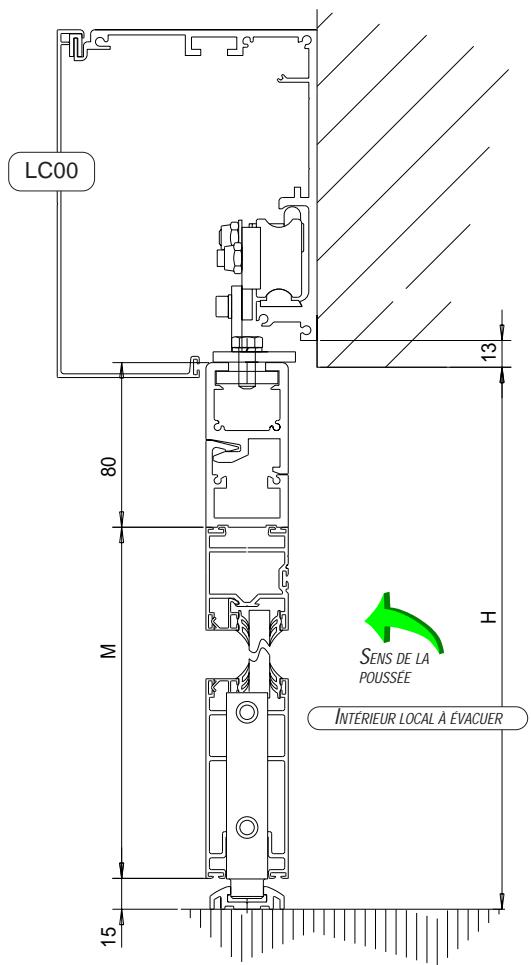

H = Hauteur de la baie

Y = Hauteur de fixation de la poutre Corsa/Rodeo:

$$ \operatorname {c o n} \mathrm {L C} 0 0 = \mathrm {H} + 1 8 ^ {*} $$

$$ \operatorname {c o n} \mathrm {L D 0 0} = \mathrm {H} + 4 4 ^ {*} $$

M = Hauteur vantail mobile** = Y - 108

C/D = Hauteur en dessous des couvre-profilés de la poutre = H

• Ces mesures permettent de créer un espace net continu de passage entre l'intérieur et l'extérieur (H = C/D); ** Nous ne fournissons aucune autre dimension spécifique pour l'entail mobile. Se référer à la documentation du fournisseur de la porte.

Le besoin de la solution de montage (intérieur ou extérieur) n'est pas lié à l'utilisation de LC00 ou LD00; la hauteur de fixation Y peut être adaptée aux exigences, en ayant soin d'adapter également les autres formules.

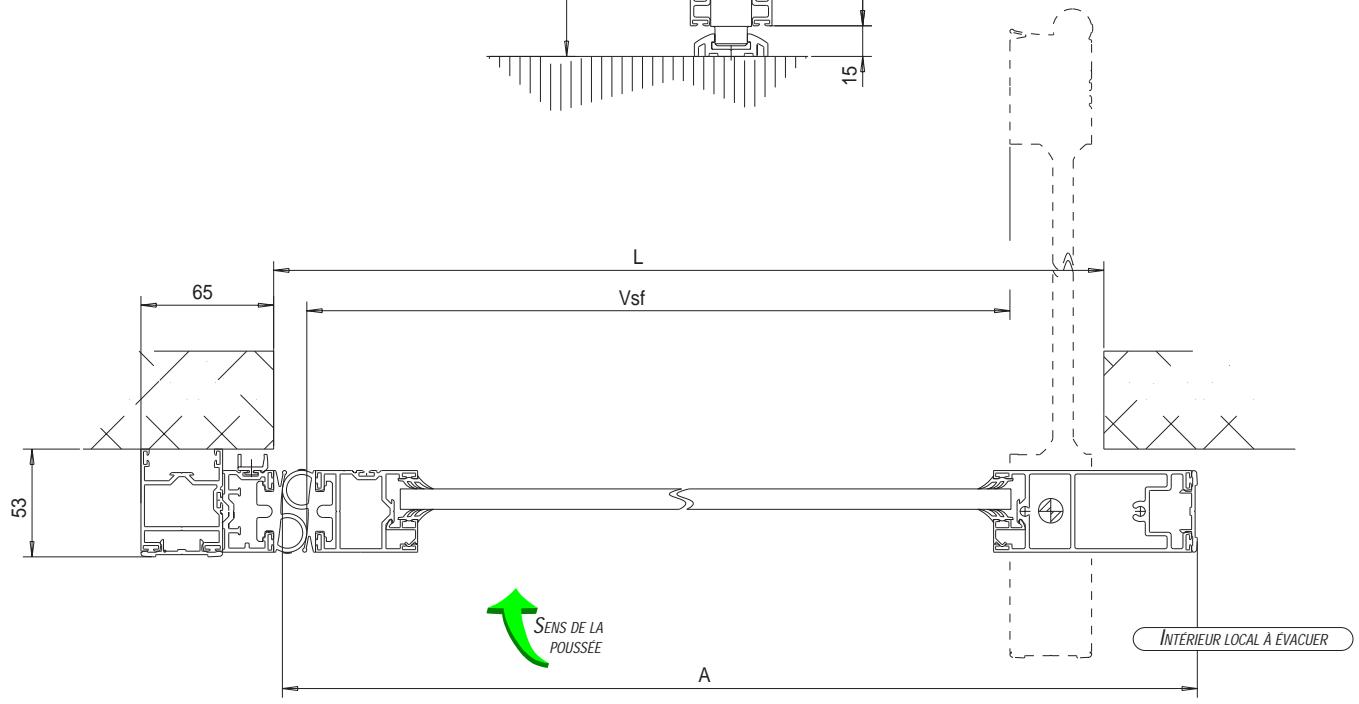

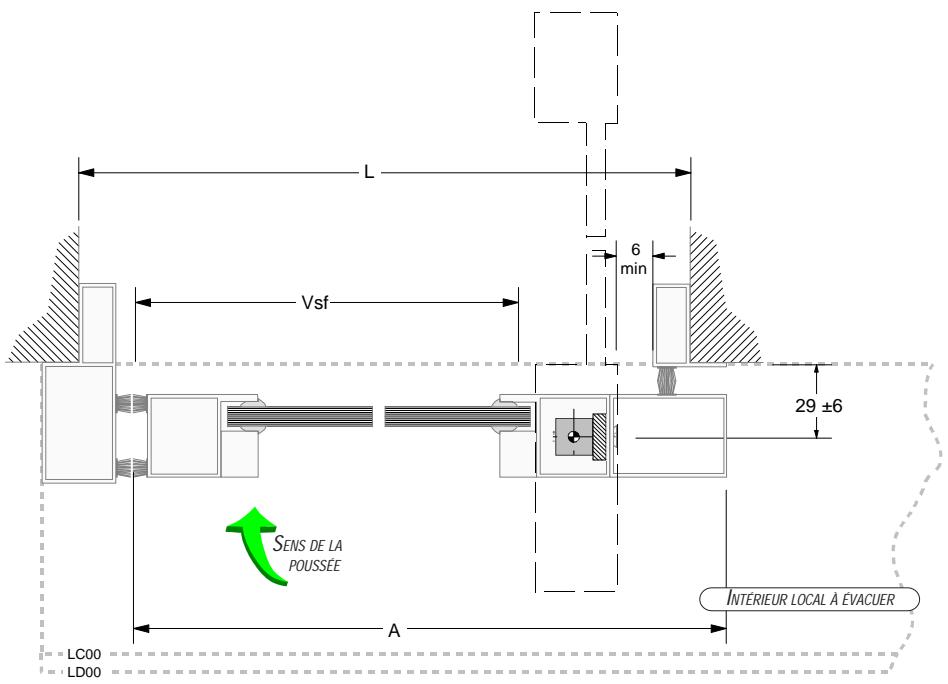

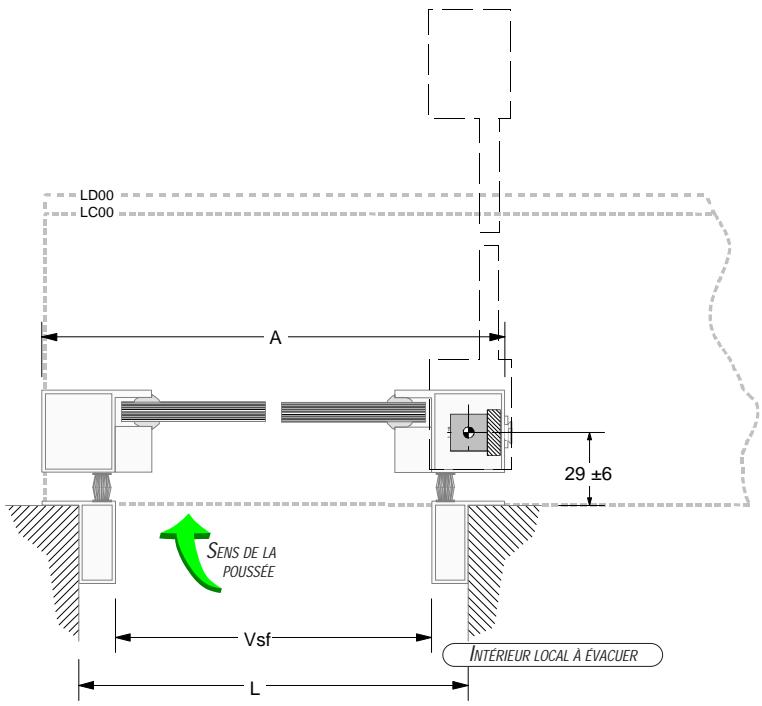

MONTAGE À L'INTÉRIEUR DU LOCAL À ÉVACUER

MI6010 / MI6110

L = Largeur de la baie

Vsf = Largeur du passage libre en poussant les vantaux

A* = Largeur du vantail coulissant

• Avec A jusqu'à 1100, utiliser MI6010 ou MI6020; avec A jusqu'à 1500, utiliser MI6110 ou MI6120.

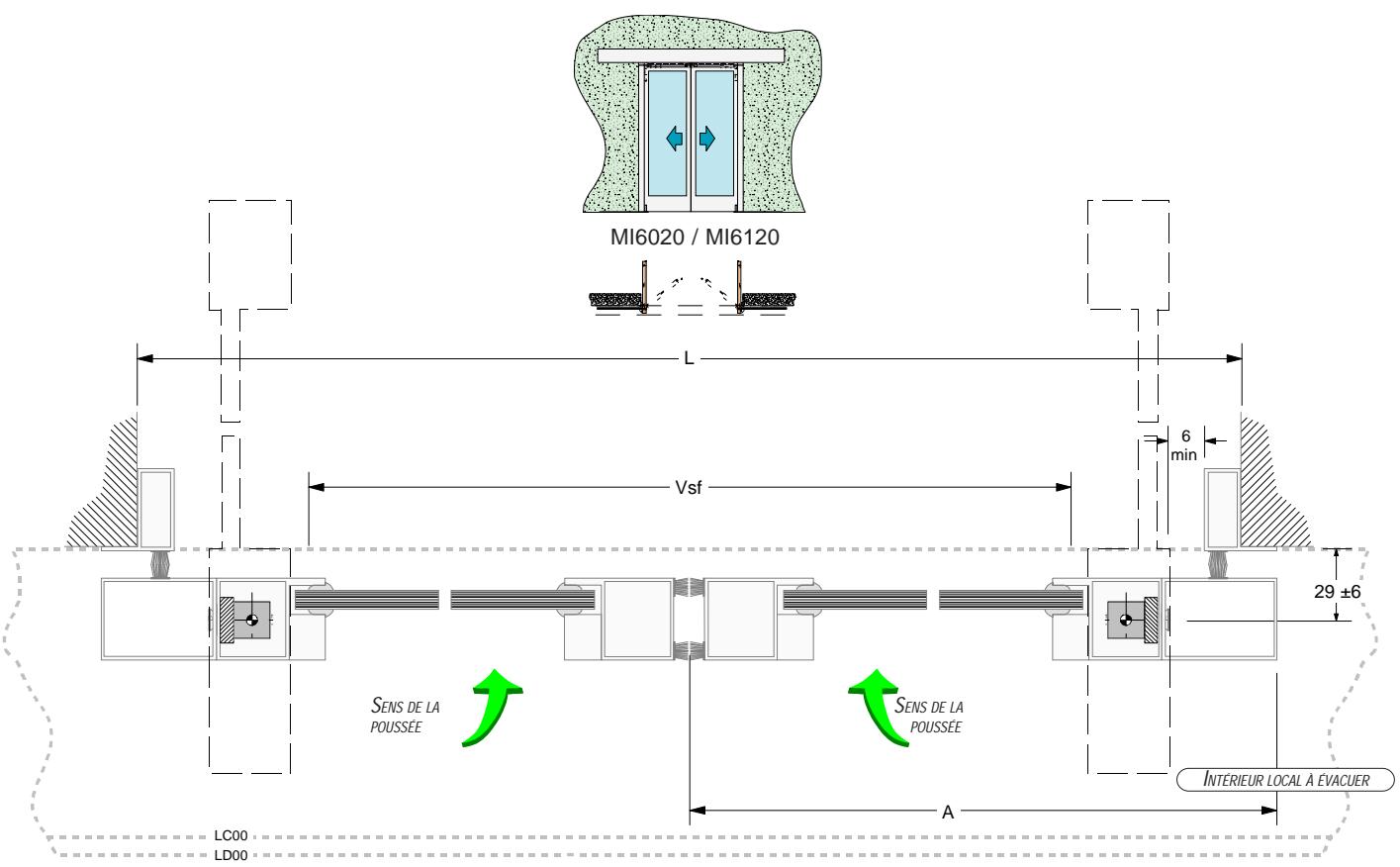

MONTAGE À L'EXTÉRIEUR DU LOCAL À ÉVACUER

MI6010 / MI6110

MI6020 / MI6120

L = Largeur de la baie

Vsf = Largeur du passage libre en poussant les vantaux

A* = Largeur du vantail coulissant

• Avec A jusqu'à 1100, utiliser MI6010 ou MI6020.

Avec A jusqu'à 1500, utiliser MI6110 ou MI6120.

MONTAGE À L'EXTÉRIEUR

*MAM002 n'est qu'un accessoire de finition qui peut être remplacé par n'importe quelle autre finition, même si la section du montant de la porte est supérieure.

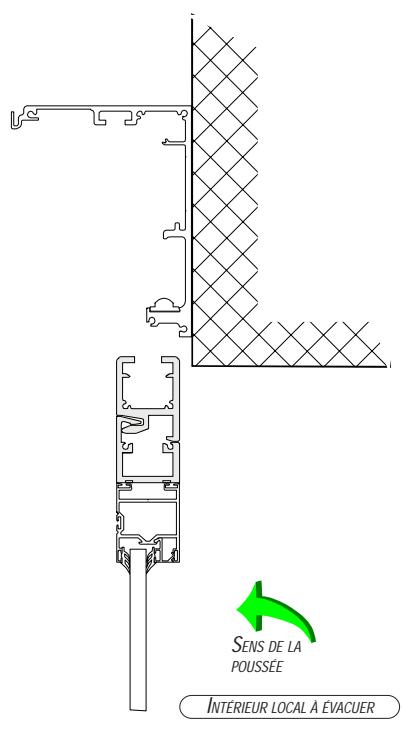

MONTAGE À L'INTÉRIEUR

ROULETTE DE COULISSEMENT - EN OPTION -

nous avons lissé expres cette page blanche

Système MI

Appliqué à notre

série de profilés

pour portes coulissantes

automatiques

S40

Les 4 pages suivantes ne donnent que quelques exemples d'application avec nos profilés ; se référer à la documentation technique de la série S40 pour les différents types, les cotes et les éléments pour construire les portes.

MONTAGE À L'INTÉRIEUR DU LOCAL À ÉVACUER

LEGENDE

H = Hauteur de la baie

L = Largeur de la baie

Vsf = Largeur du passage libre en poussant les vantaux

M = Hauteur vantail mobile A^* = Largeur du vantail coulissant

• Avec A jusqu'à 1100, utiliser MI6010; avec A jusqu'à 1500, utiliser MI6110.

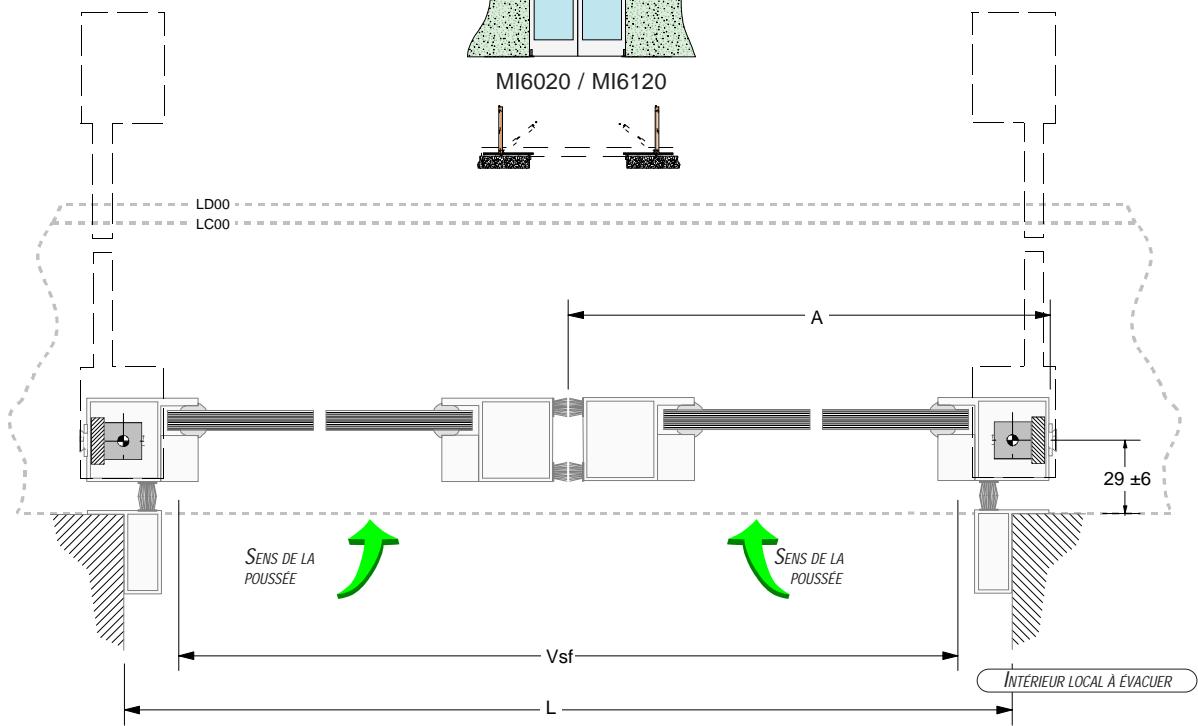

MONTAGE À L'INTÉRIEUR DU LOCAL À ÉVACUER

H = Hauteur de la baie

L = Largeur de la baie

Vsf = Largeur du passage libre en poussant les vantaux

M = Hauteur vantail mobile

A* = Largeur du vantail coulissant

• Avec A jusqu'à 1100, utiliser MI6020.

Avec A jusqu'à 1500, utiliser MI6120.

MONTAGE à L'EXTÉRIEUR DU LOCAL À ÉVACUER

INTÉRIEUR LOCAL À ÉVACUER

H = Hauteur de la baie

L = Largeur de la baie

Vsf = Largeur du passage libre en poussant les vantaux

M = Hauteur vantail mobile A^* = Largeur du vantail coulissant

• Avec A jusqu'à 1100, utiliser MI6010; avec A jusqu'à 1500, utiliser MI6110.

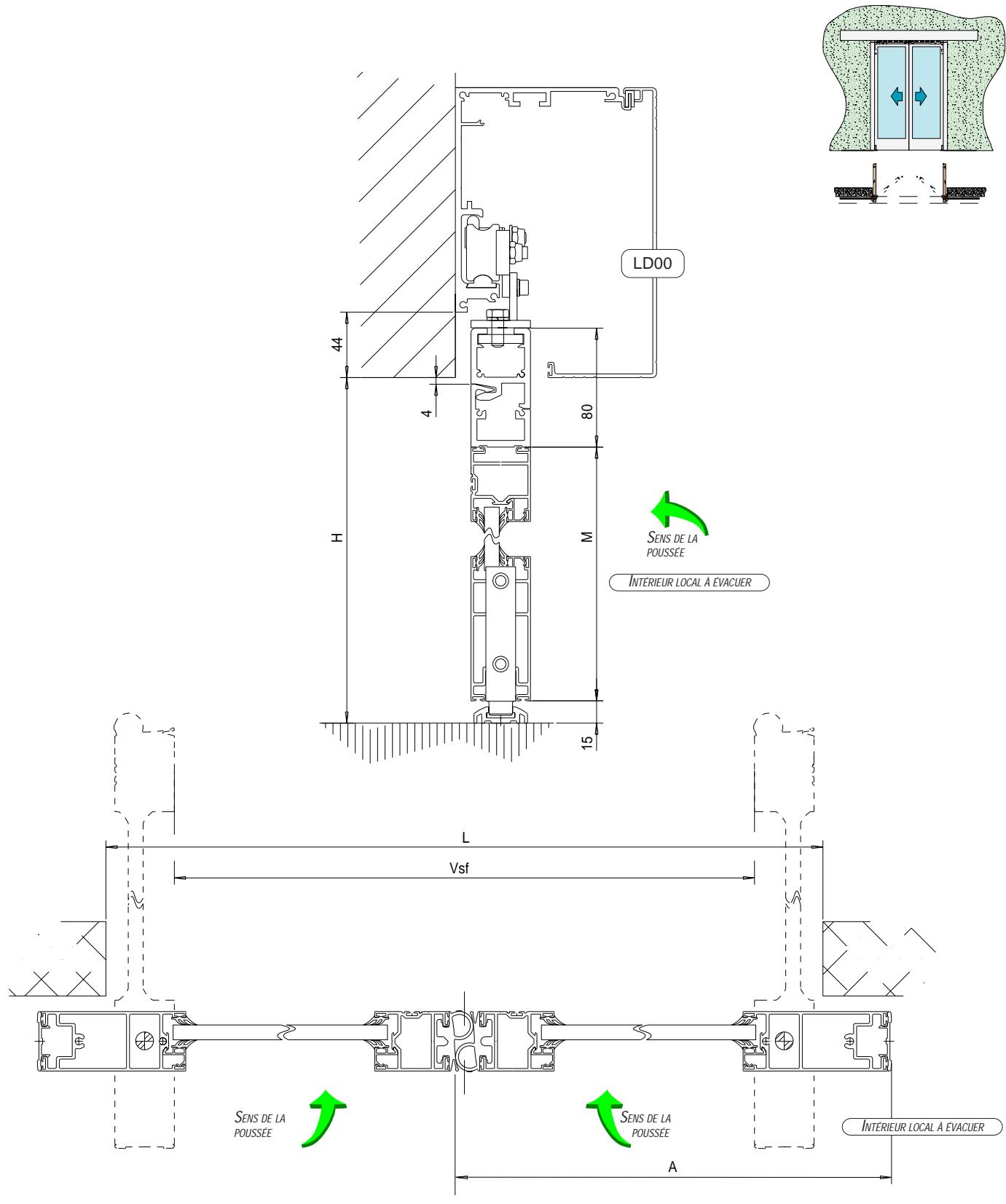

MONTAGE À L'EXTÉRIEUR DU LOCAL À ÉVACUER

H = Hauteur de la baie

L = Largeur de la baie

Vsf = Largeur du passage libre en poussant les vantaux

M = Hauteur vantail mobile

A* = Largeur du vantail coulissant

*Avec A jusqu'à 1100, utiliser MI6020; Avec A jusqu'à 1500, utiliser MI6120.

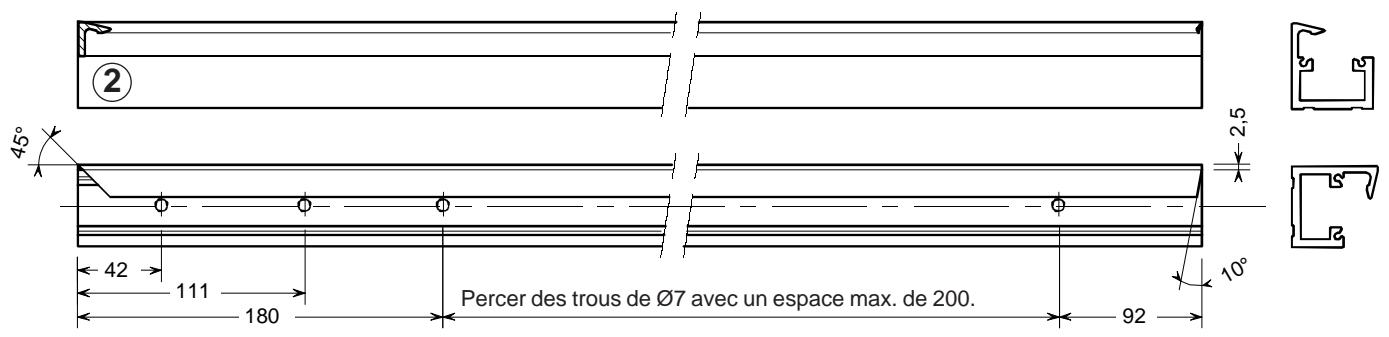

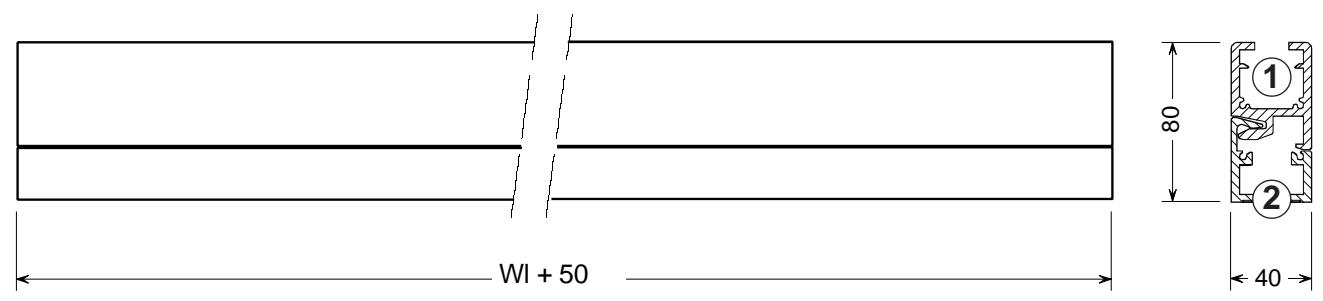

• Enlever les profilés d'accrochage supérieur PM339A (1) et inférieur PM338A (2) de l'emballage et ôter les pièces qui y sont montées.
• Les couper à la longueur voulue en utilisant la formule indiquée.
• Évaluer correctement le sens de poussée des vantaux et finir le profilé inférieur (2) comme indiqué sur le dessin

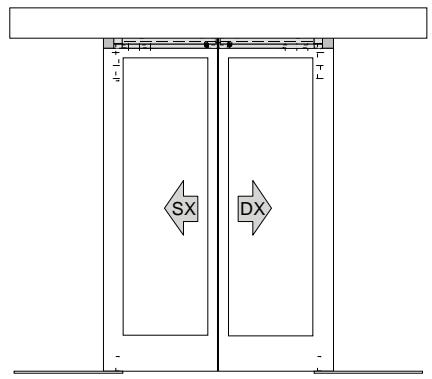

**Le dessin représente les usinages du profilé du vantail gauche, celui du vantail droit sera fait de la même façon mais inversement.**

A- Placer les axes supérieur PM205 et inférieur PM912 dans le profilé du montant arrêté MAL226 et les fixer dans les trous correspondants à l'aide des vis fournies de série. Les aligner correctement au profilé avant de les bloquer.

B- Assembler les parties de l'articulation à l'axe qui dépasse. Bloquer provisoirement la vis de fixation M8x40. C- Enfilier le profilé inférieur PM338A sur l'articulation inférieure PM207 en veillant à ce que le sens de poussée soit correct. D- Mettre les deux éléments côte à côte (desserrer la vis M8x40 si nécessaire), aligner au vantage, percer avec une mèche Ø4,5 en correspondence des trous percés précédemment sur le profilé PM338A et bloquer avec des vis autoforeuses Ø5,5. Les deux vis aux extrémités devront être fixées aux cornières MAMF002 (équères de fixation du bâti de la porte), ce qui rendra l'ensemble plus stable.

E- Fixer la vis d'accouplement M12x25 et bloquer de nouveau la vis de fixation (si nécessaire). Placer le profilé supérieur PM339A sur l'articulation supérieure PM208 et fixer les vis à six pans fournies de série. Aligner correctement au profilé avant de bloquer. F- Enfilier les 2 plaques P4116 (pour la fixation aux chariots) sur le profilé supérieur PM39A. Placer le gond de ferméture sur le profilé inférieur PM338A et le monter provisoirement à 5,8 cm du bord. Preparer les bouchons des contacts P4117 en préparant un pontet sur celui inférieur et en branchant le cable bipolaire 2x0,50 sur celui supérieur (pour la connexion au circuit de contrôle "portes fermées"). Placer ensuite les deux bouchons aux extrémités des deux profilés etmettre le cable à l'intérieur du profilé supérieur jusqu'à l'autre bout (à côte de l'articulation). G- Si la porte est montée à l'intérieur, monter le secteur de finition MAM002 avec les vis fournies de série.

Monter la roulette de glissement P4173 comme indiqué à la page 13 si les vantaux n'ont pas des dimensions régulières (voir le tableau à la page 3).

• Monter les tendeurs PL564 sur la poutre (2 aux extrémités opposées s'il s'agit de CORSA1 ou RODEO1) ; 1 au centre et 2 aux extrémités opposées s'il s'agit de CORSA2 ou RODEO2).
• Enfiler le fil en nylon FN930 dans le tendeur et bloquer une extrémité avec la borne C7039. Placer ensuite les éléments suivants de l'autre côté :

a) un support PM576 avec tube de coulissement TB57 b) un cable spiralé PM923 ayant des dimensions appropriées au coulissement utile (extension ADMISE 120% par rapport au cable tendu). c) passer dans le tendeur central et répéter les points a) et b) pour le deuxième vantail (uniquement pour COR SA2 et RODEO2)

• Enfiler ensuite le câble en nylon dans l'autre tendeur et bloquer avec la borne.
• Enfiler le fil en nylon FN930 dans le tendeur et bloquer une extrémité avec la borne C7039. Placer ensuite les éléments suivants de l'autre côte: a) un support PM576 avec tube de couilissement TB57 b) un cable spiralé PM923 ayant des dimensions appropriées au couilissement utile (extensionADMise 120% par rapport au cable tendu). c) passer dans le tendeur central et repeter les points a) et b) pour le deuxièmevantail (uniquement pour COR SA2 et RODEO2)
• Enfiler ensuite le câble en nylon dans l'autre tendeur et bloquer avec la borne.
• Monter les chariots sur le/s vantage/ vantages comme indiqué dans la fiche technique de CORSA ou RODEO et fixer le/s vantage/ vantages à la poutre.
• Contrôler s'ils coulissent correctement, aligner et fixer les supports de raccordement PM576 aux chariots correspondants. Contrôler si les dimensions du câble spirale sont correctes, bloquer les extrémités du câble avec les colliers fournis de série et les brancher comme indiqué sur le schéma électrique de la page suivante.
• De même, mesurer le câble bipolaire 2x0,50 placé précédemment dans la structure du vantail et le brancher aux bouchons des contacts. Fixer le rail PM911A au sol, comme indiqué à la page 12.

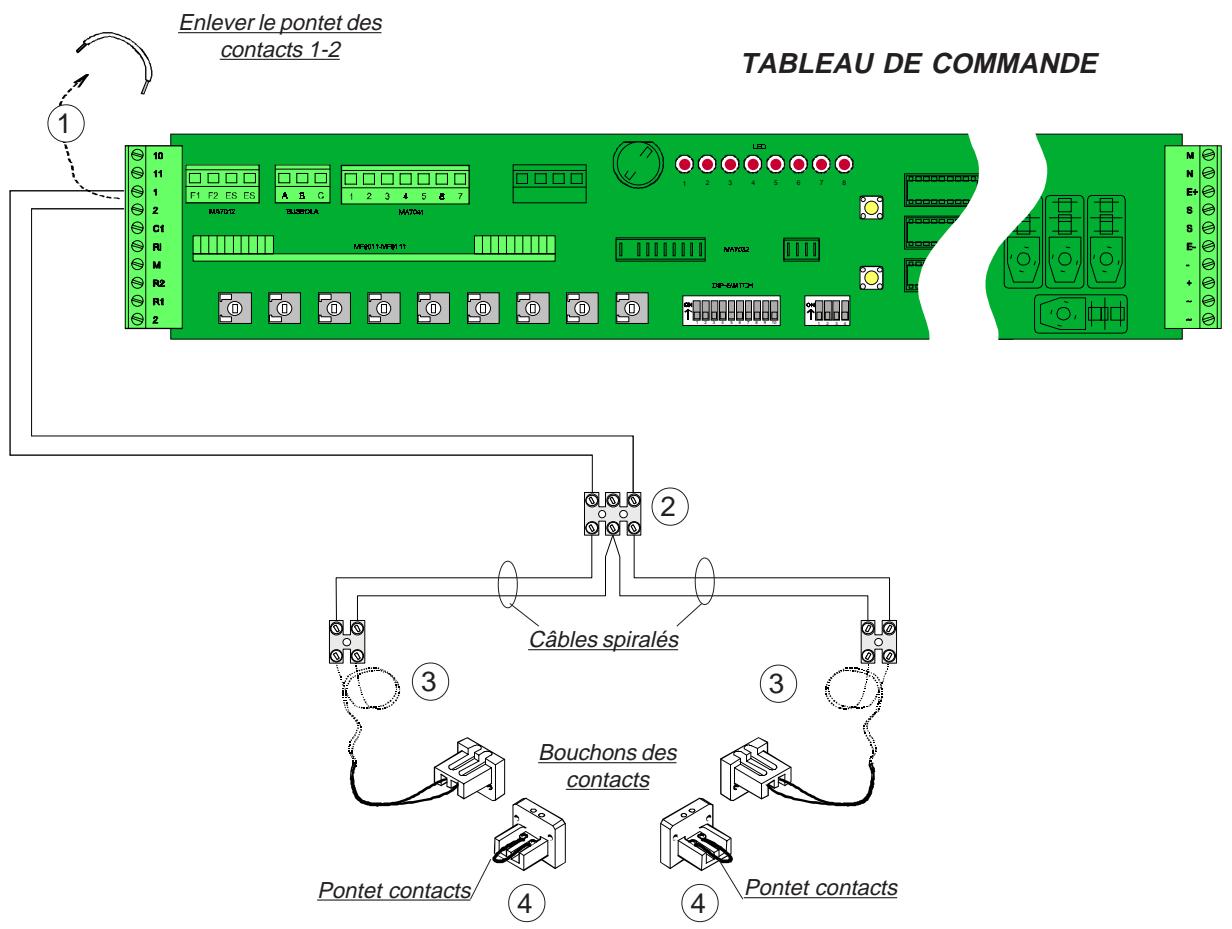

La série des branchements crée une série de contacts fermes avec les vantaux dans la position de fonctionnement normal. La poussée d'un vantail quelconque provoquera l'ouverture de la série et l'arrêt immédiat du mouvement coulissant.

1 - enlever le pontet "d'arrêt total" des bornes 1-2 2 - placer les cosses dans la plaque à bornes de connexion aux câbles spirales 3 - brancher les câbles spirales de la plaque à bornes de branchement aux bornes des chariots et au bouchon des contacts supérieur 4 - créer un pontet entre les contacts du bouchon inférieur.

Contrôles

• contrôler si les contacts des bouchons sont alignés dans la position de vantaux ouverts,
• contrôler la conduction aux extrémités branchées aux bornes 1-2 à l'aide d'un testeur fonctionnant en Ohm.

Note: Si l'ordre du dispositif anti-panique est lié à un ordre pour la porte automatique (COURSE ou RODEO), une partie des branchements sera déjà effectuée et les câbles spiraux seront montés. L'installateur devra simplement s'occuper des branchements relatifs aux contacts magnétiques et aux vantaux mobiles.

Les données ne sont reportées qu'à titre indicatif dans cette notice. Came Cancelli Automatici S. p. A. se réserve la faculté d'apporter des modifications eventuelles en fonction de l'évolution technologique du produit.
