LB18 - Chargeur de batterie CAME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie / Armoire d'alimentation pour automatismes
Marque	CAME
Modèle	LB18

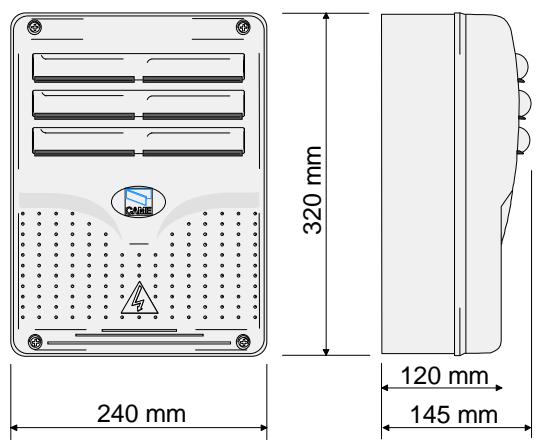

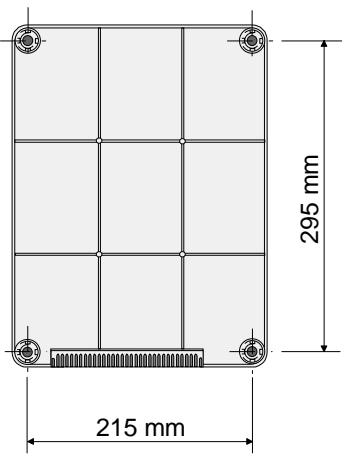

Dimensions (approx.)	30 x 30 x 15 cm
Poids (approx.)	5 kg
Alimentation	230 V ~ 50/60 Hz
Tension de charge des batteries	24 V CC (typique pour automatismes)
Courant de charge max	2 A
Section de câble de branchement	≥ 1,5 mm²
Fonctions principales	Alimentation des automatismes via batteries en cas de coupure de courant ; recharge automatique des batteries lors du rétablissement du réseau
Indicateurs LED	LED verte : présence tension ligne ; LED jaune : alimentation par batteries d'urgence ; LED rouge : batteries déchargées
Assemblage	Montage mural avec charnières à pression ; fixation par vis fournies
Matériau du boîtier	Plastique ABS (estimation)
Entretien	Vérifier périodiquement l'état des batteries et les connexions électriques
Nettoyage	Nettoyer l'extérieur avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Respecter la section minimale des câbles (1,5 mm²) ; déconnecter l'alimentation avant toute intervention
Pièces détachées	Batteries 24 V (non fournies) ; fusibles de protection
Réparabilité	Composants accessibles ; le remplacement des batteries et fusibles est possible
Utilisation prévue	Alimentation de secours pour automatismes CAME (portails, barrières, etc.)

FOIRE AUX QUESTIONS - LB18 CAME

Quelle est la fonction principale du LB18 ?

Le LB18 permet d'alimenter les automatismes (portails, barrières) via des batteries en cas de coupure de courant, puis recharge automatiquement les batteries lorsque le réseau est rétabli.

Comment installer le LB18 ?

Fixez l'armoire au mur, assemblez les charnières à pression sur le couvercle, puis branchez les câbles d'alimentation secteur et les batteries en respectant la section minimale de 1,5 mm².

Que signifient les LED sur le LB18 ?

LED verte : tension secteur présente ; LED jaune : alimentation par batterie en cours ; LED rouge : batteries déchargées ou défaillantes.

Quel type de batterie utiliser ?

Utilisez des batteries 24 V CC (plomb-acide ou AGM) adaptées à votre installation. La capacité dépend de vos besoins, typiquement 7 à 18 Ah.

Comment remplacer les batteries ?

Déconnectez l'alimentation secteur, ouvrez le boîtier, débranchez les anciennes batteries et reconnectez les nouvelles en respectant la polarité. Refermez et remettez sous tension.

Quelle est la section de câble recommandée pour le branchement ?

La section des fils ne doit pas être inférieure à 1,5 mm² pour garantir un fonctionnement sûr.

Le LB18 peut-il alimenter plusieurs automatismes ?

Oui, dans la limite de la capacité des batteries et du courant de charge. Consultez la puissance totale de vos automatismes pour choisir des batteries adaptées.

Faut-il un entretien régulier ?

Oui, vérifiez périodiquement l'état des batteries, les connexions et le bon fonctionnement des LED. Nettoyez l'extérieur avec un chiffon sec.

Que faire si la LED rouge reste allumée ?

Cela indique que les batteries sont déchargées ou défectueuses. Rechargez ou remplacez les batteries. Si le problème persiste, vérifiez le circuit de charge.

Le LB18 est-il compatible avec d'autres marques d'automatismes ?

Il est conçu pour les automatismes CAME, mais peut fonctionner avec tout système 24 V CC respectant les caractéristiques électriques. Vérifiez la compatibilité avant utilisation.

MODE D'EMPLOI LB18 CAME

L'armoire permettant l'alimentation de l'automatismes avec batteries en cas de coupure de courant. Une fois la tension de réseau rétablie, elle procède également à la recharge des batteries.

Assembler les charnières à pression

Placer et fixer la boîte de l'armoire

Placer les charnières (du côté droit ou gauche, selon) et les fixer avec les vis et les rondelles fournies de série

elles glissant pour tourner

laufenzumDrehren

Assembler par encliquetage le couvercle sur les charnières et fixer le couvercle avec les vis fournies de série

BRANCHEMENTS ÉLECTRIQUES À L'ARMOIRE

Avec serrure électrique E881

Signalisation présence tension de ligne

Signalisation alimentation par batteries d'urgence

Signalisation batteries d'urgence déchargées

REMARQUE: La section des fils de branchement ne doit pas être inférieure à 1.5mm²

HINWEIS: die

BRANCHEMENTS ÉLECTRIQUES À L'ARMOIRE

Branchements électriques à l'armoire

REMARQUE: La section des fils de branchement ne doit pas être inférieure à 1.5mm²

LED VERT Signalisation présence tension de ligne

LED JAUNE Signalisation alimentation par batteries d'urgence

LED ROUGE Signalisation batteries d'urgence déchargées
