Type de produit	Serrure de sécurité pour motorisation de rideau métallique
Marque	CAME
Modèle	H3001
Dimensions du boîtier (encastré)	80 x 80 x 40 mm (estimation)
Poids	0,5 kg (estimation)
Matériau du boîtier	Plastique ABS
Alimentation électrique	12 V CC (pour le bouton-poussoir)
Fonctions principales	Déblocage manuel à distance, commande ouverture/fermeture
Mode d'installation	Encastré ou en saillie
Usage prévu	Pour rideaux métalliques motorisés CAME série H
Sécurité	Éviter les angles aigus avec la cordelette de déblocage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Température de fonctionnement	-10°C à +50°C (estimation)
Indice de protection	IP20 (pour intérieur)
Accessoires fournis	Boîtier plastique, plaque de fixation, boulonnerie, cordelette, poignée, gaine
Conformité	CE
Composants électriques	Bouton-poussoir intégré avec bornier de connexion

FOIRE AUX QUESTIONS - H3001 CAME

Comment installer le boîtier encastré ?

Prévoir un espace dans la maçonnerie pour le boîtier plastique, le positionner à fleu du mur et le cimenter.

Comment fixer la cordelette de déblocage ?

Introduire la gaine sur le câble déjà relié au moteur, passer la cordelette dans l'axe du rideau, couper la gaine et fixer la poignée avec le dispositif de serrage.

Puis-je utiliser ce modèle avec un moteur CAME de série H ?

Oui, l'appareil est spécifiquement conçu pour les moteurs H de CAME. La commande de déblocage est fournie de série.

Que faire en cas de rupture de la cordelette ?

Remplacer la cordelette par une pièce d'origine CAME. Vérifier que la gaine n'est pas endommagée et que l'installation respecte les consignes d'évitement d'angles aigus.

Quelle est la fonction du bouton-poussoir ?

Le bouton-poussoir permet la commande ouverte/fermée du rideau métallique. Il doit être connecté électriquement au moteur.

Comment entretenir la serrure ?

Nettoyer régulièrement avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Vérifier le bon fonctionnement de la cordelette et du bouton-poussoir.

Est-ce que la serrure est compatible avec une installation en saillie ?

Oui, l'appareil supporte le montage en saillie. Utiliser la plaque de fixation comme gabarit de perçage et fixer le boîtier avec la boulonnerie fournie.

Y a-t-il un risque de pincement ?

Pour éviter tout risque, ne pas créer d'angles aigus avec la cordelette de déblocage et ne pas la tendre excessivement. Suivre les consignes de montage.

Comment brancher électriquement le bouton-poussoir ?

Effectuer les branchements électriques sur le bouton-poussoir selon le schéma fourni dans la notice (fig.a). S'assurer que l'alimentation est coupée avant l'intervention.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés CAME ou sur le site officiel. Utiliser exclusivement des pièces d'origine.

MODE D'EMPLOI H3001 CAME

• Mesures d'encombrement -

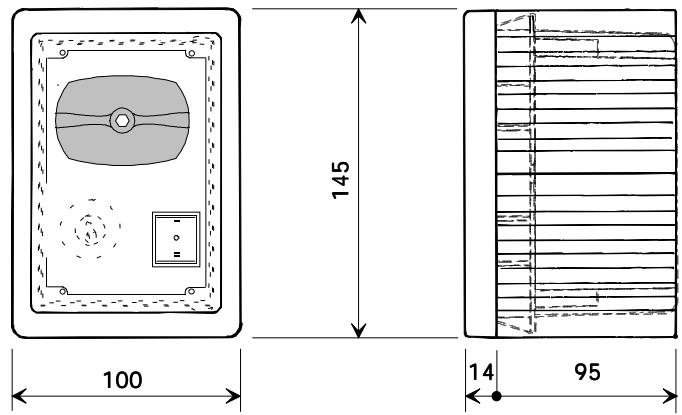

Dimensions - Dimensiones maximas

Montage - Installation - Montage - Montage - Montaje

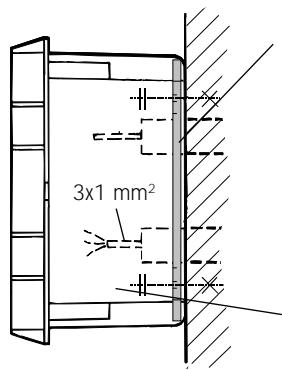

INCASSATO / FLUSH-MOUNTED INSTALLATION / ENCASTRE / UTERPUTZ-AUSFUHRUNG / ENCAJADO

• Prévoir dans la maconnerie un espace pour le logement de la scatola de plastique et la cementer à fil du mur.
• Prévoir dans la maçonnerie un espace pour le logement du boîtier en plastique et le cimenter à fleur du mur.
• im Mauerwerk eine entsprechende Aussparung für den Einbau des Plastikgehauses schaffen und dann das Plastikgehause bündig einzementieren. Realizar en la mampostería un vano para el alojamiento de la caja de plástico y cementarla a ras.

SPORGENTE / RAISED INSTALLATION / EXTERNE / AUFPUTZ-AUSFUHRUNG / SALIENTE

• Applicare la scatola di plastica using la plastridi fissaggio come dìma per la foratura, fissandola con la bulloneria in dotazione.
• Installer la scatole de plastique en procédant comme suit : utiliser la plaque de fixation comme gabarit, percer des trous dans le mur. Maintenant, utiliser la boulonnerie fournie avec l'unité pour fixer la scatole.
• Appliquer le boîtier en plastique en utilisant la plaque de fixation comme gabarit pour le perçage, fixer le boîtier avec la boulonnerie fournie.
• Appliquer la caja de plastico, utilisant la placá de sujeción comme plantilla pour taladrado, fixez avec les pernos suministrados.

Boîtier en plastique

Plastikgehäuse

Caja de plastico

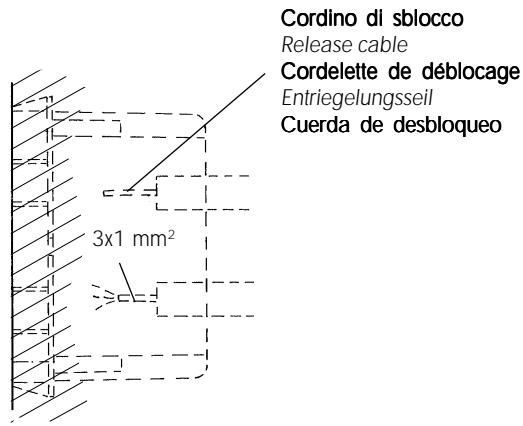

• Relier la cordelette à la poignée, avec ou sans la commande de déblocage fournie avec les moteurs H, de la manière suivante:
• introduire la gaine sur le câble déjà relié au moteur;
• faire passer la cordelette à l'intérieur de l'axe du rideau à travers le trou prévu à cet effet (voir documentation moteurs H);
• couper la gaine et introduire la poignée de série, si utilisée, en la fixant avec le dispositif de serrage correspondant;
• éer des angles aigus et droits avec la cordelette de déblocage qui ne doit être fixée. Ne pas tendre la gaine.

Bouton-poussoir (ouvert-fermé)

Commande de déblocage de série
