FAST - Moteur électrique CAME - Notice d'utilisation et mode d'emploi gratuit

Marque	CAME
Modèle	FAST
Type de produit	Moteur électrique pour portail battant
Alimentation	230 V ~ 50/60 Hz
Puissance	300 W (estimation)
Couple	Adapté pour vantaux jusqu'à 3 m de large
Dimensions (approx.)	300 x 200 x 200 mm
Poids (approx.)	5 kg
Indice de protection	IP44
Température de fonctionnement	-20°C à +50°C
Fonctions principales	Ouverture et fermeture de portail battant, réglage des fins de course, déverrouillage manuel
Réglage des fins de course	Par cames rotatives pour ouverture et fermeture
Montage	À gauche ou à droite (vu de l'intérieur)
Déverrouillage	Manuel par vis et levier
Entretien et nettoyage	Vérifier périodiquement les connexions et la propreté du moteur
Sécurité	Dispositif de fin de course mécanique, arrêt en cas d'obstacle (selon installation)
Pièces détachées	Cames, vis de réglage, kits de montage
Réparabilité	Pièces disponibles auprès du fabricant CAME
Notice	Téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - FAST CAME

Comment régler les fins de course sur le moteur FAST CAME ?

Pour régler les fins de course, desserrez d'abord les 3 vis de fin de course. Tournez la cage inférieure pour l'ouverture ou la came supérieure pour la fermeture, selon le sens de montage (gauche ou droite). Bloquez ensuite avec la vis centrale et les 2 petites vis.

Quelle est la différence entre montage à gauche et à droite ?

Le moteur FAST peut être monté à gauche ou à droite du portail (vu de l'intérieur). Les réglages des fins de course sont inversés : pour le montage à gauche, la cage inférieure règle l'ouverture et la came supérieure la fermeture. Pour le montage à droite, c'est l'inverse.

Comment déverrouiller le moteur FAST ?

Déverrouillez les moteurs en desserrant les vis de fin de course. Utilisez la clé de déverrouillage fournie pour libérer manuellement le mécanisme.

Quelle est l'alimentation électrique du moteur FAST ?

Le moteur FAST fonctionne en 230V AC, 50/60 Hz. Assurez-vous que l'installation électrique est conforme.

Le moteur FAST est-il compatible avec tous les portails battants ?

Le moteur FAST convient pour des vantaux jusqu'à 3 mètres de large. Vérifiez le poids du portail par rapport à la puissance du moteur (estimée à 300 W).

Comment nettoyer le moteur FAST ?

Nettoyez régulièrement le moteur avec un chiffon sec pour enlever la poussière. Évitez l'eau et les solvants. Vérifiez les connexions électriques.

Où puis-je trouver des pièces détachées pour le moteur FAST ?

Les pièces détachées (cames, vis, kits de montage) sont disponibles auprès de CAME ou de revendeurs agréés. Consultez le site officiel.

Que faire si le moteur FAST ne fonctionne plus ?

Vérifiez l'alimentation électrique, les fusibles, et les réglages des fins de course. Si le problème persiste, contactez un technicien CAME.

Le moteur FAST est-il équipé d'une sécurité anti-écrasement ?

Le moteur dispose de fins de course mécaniques. Pour une sécurité optimale, installez des cellules photoélectriques ou des barres palpeuses en complément.

Puis-je télécharger la notice complète du FAST CAME ?

Oui, la notice complète est disponible gratuitement au format PDF sur notice-facile.com. Utilisez la recherche pour trouver votre modèle.

MODE D'EMPLOI FAST CAME

Réglage des fins de course pour moteur fast 230 v

Avant de commencer :

A. Desserrer les 3 vis de fin de course. B. Déverrouiller les moteurs.

1 - Moteur monté à gauche

(vu de l'intérieur)

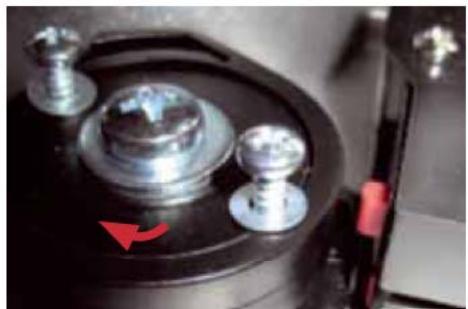

En ouverture

Ouvrir le vantail - Tourner la cage inférieure dans le sens indiqué jusqu'à l'enclenchement de l'interrupteur.

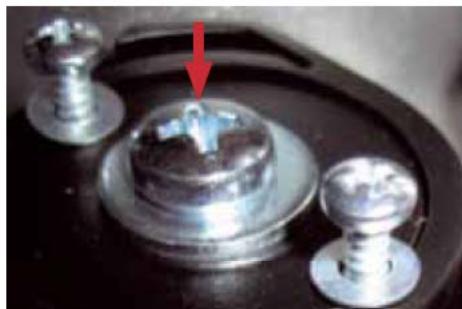

2 - Bloquer avec la vis centrale.

1 Bis - Moteur monté à droite

(vu de l'intérieur)

EN FERMETURE

Fermer le vantail - Tourner la cage inférieure dans le sens indiqué jusqu'à ce qu'elle touche l'interrupteur sans qu'il s'enclenche.

3 - Moteur monté à gauche

(Vu de l'intérieur)

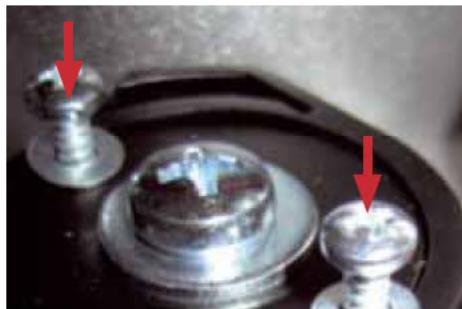

5 - Bloquer les 2 petites vis.

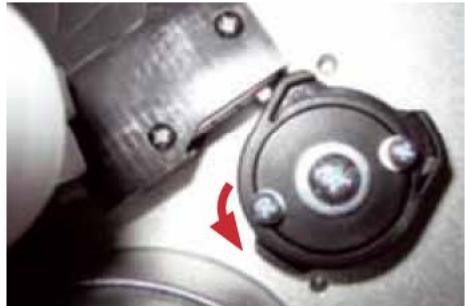

EN FERMETURE

Fermer levantail - Tourner la came supérieure dans le sens indiqué jusqu'à toucher l'interrupteur sans qu'il s'enclenche.

6 - Moteur monté à droite

(Vu de l'intérieur)

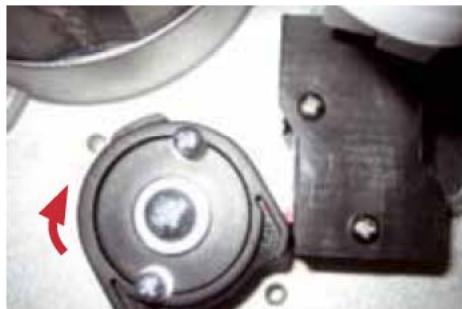

En ouverture,

Ouvrir le vantail - Tourner la came supérieure dans le sens indiqué jusqu'à l'enclenchement de l'interrupteur.
