Type de produit	Cellule photoélectrique infrarouge
Marque	CAME
Modèle	DIR 30
Alimentation	12/24 V c.a./c.c.
Absorption	60 mA sous 24 V
Portée des contacts relais	1 A max à 24 V
Température de fonctionnement	-20 °C à +70 °C
Matériaux du boîtier	ABS / polycarbonate
Dimensions (approx.)	80 x 60 x 30 mm
Poids (approx.)	150 g
Hauteur de montage recommandée	Environ 50 cm du sol
Fonctions principales	Détection infrarouge, réouverture durant la fermeture, arrêt partiel
Alignement	Automatique, aucune intervention requise
Entretien et nettoyage	Nettoyer l'écran infrarouge avec un chiffon doux et sec
Sécurité	Ne pas forcer lors du retrait de la carte électronique ; respecter les consignes de branchement
Pièces détachées et réparabilité	Boîtier optique-électronique, couvercle avec écran infrarouge, base de fixation ; réparation par un professionnel
Informations générales	Utiliser avec un tableau électrique CAME ; possibilité de brancher deux paires pour différentes fonctions

FOIRE AUX QUESTIONS - DIR 30 CAME

Comment installer la cellule photoélectrique CAME DIR 30 ?

Fixez la base de fixation (5) à environ 50 cm du sol, puis montez le boîtier du circuit (1) à l'aide des vis fournies. Effectuez les branchements selon le schéma au dos de la notice, puis montez le couvercle avec écran infrarouge (3).

Quelle est l'alimentation nécessaire pour la DIR 30 ?

L'alimentation peut être en 12 V ou 24 V, aussi bien en courant alternatif (c.a.) qu'en continu (c.c.). Sélectionnez la tension souhaitée sur la carte électronique.

La DIR 30 nécessite-t-elle un alignement précis ?

Non, le modèle DIR 30 intègre un système d'alignement automatique qui ne nécessite aucune intervention manuelle.

Comment brancher deux paires de cellules sur un même tableau ?

Vous pouvez brancher une paire en mode réouverture durant la fermeture (A) et une autre en mode arrêt partiel (B). Suivez le schéma de branchement fourni pour le raccordement.

Quelle est la portée des contacts relais ?

Les contacts relais supportent un courant maximal de 1 A sous 24 V.

Comment nettoyer l'écran infrarouge de la cellule ?

Utilisez un chiffon doux et sec pour nettoyer l'écran infrarouge. Évitez les produits abrasifs ou liquides qui pourraient endommager le capteur.

Quelles sont les températures de fonctionnement acceptables ?

La cellule fonctionne correctement entre -20 °C et +70 °C, ce qui la rend adaptée à un usage extérieur.

Que faire si la cellule ne détecte pas correctement ?

Vérifiez que l'écran infrarouge est propre et que l'alimentation est bien présente (12/24V). Assurez-vous également que les branchements sont corrects et que la distance entre les deux cellules est adaptée.

Puis-je utiliser la DIR 30 avec un automate autre que CAME ?

La DIR 30 est conçue pour fonctionner avec les tableaux électriques CAME, mais elle peut être utilisée avec d'autres systèmes si les caractéristiques électriques (alimentation 12/24V, contact relais 1A) sont compatibles.

Où puis-je télécharger la notice complète de la DIR 30 ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en recherchant le modèle CAME DIR 30.

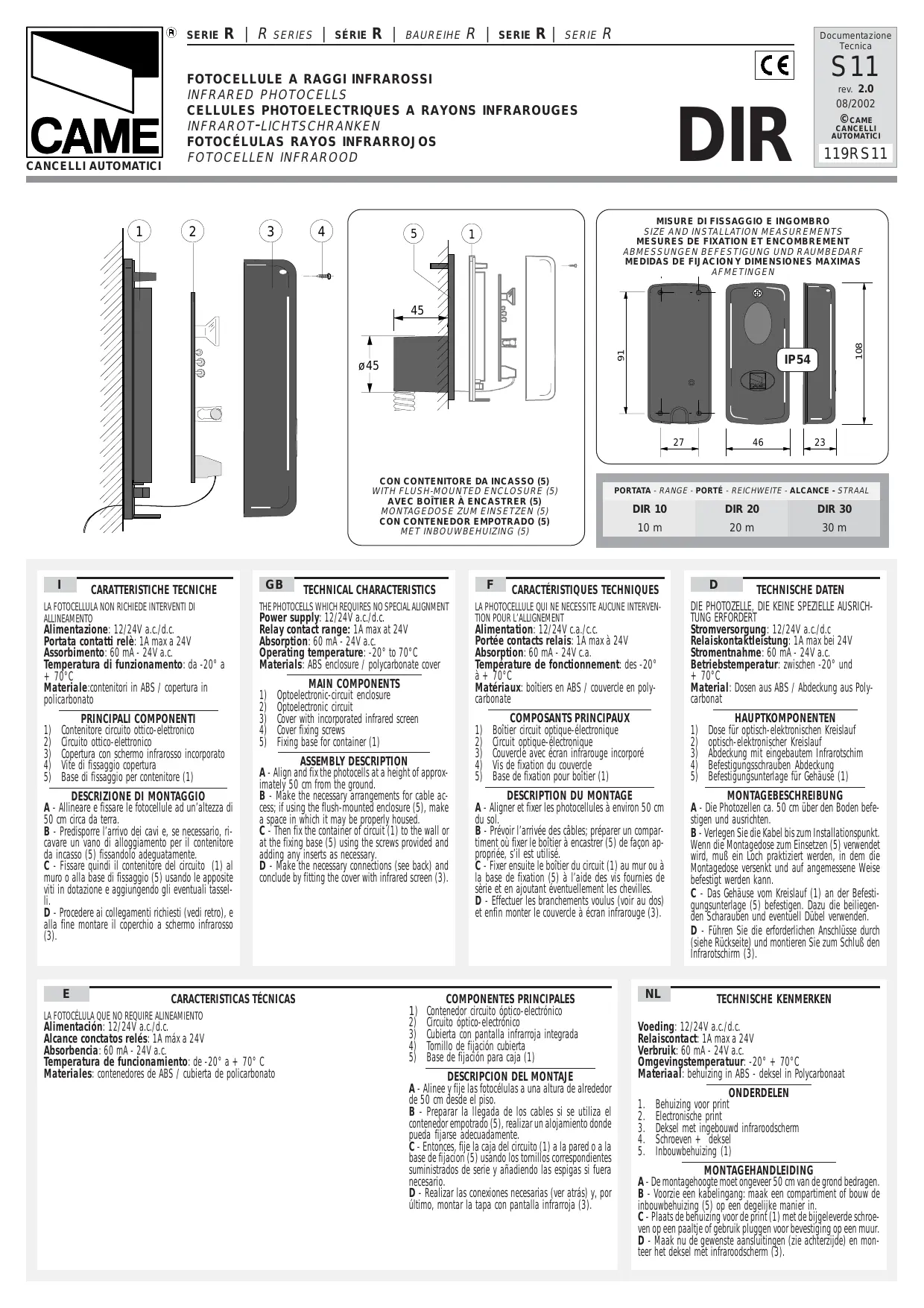

MODE D'EMPLOI DIR 30 CAME

LA PHOTOCELLUE QUI NECESSITE AUCUNE INTERVENTION POUR L'ALIGNEMENT Alimentation: 12/24V c. a./c. c. Portee contacts relais: 1A max à 24V Absorption: 60mA - 24V Température de fonctionnement: des -20° à +70°C Matériaux: boitiers en ABS / couvercle en polycarbonate

1) Boîtier circuit optique-électronique 2) Circuit optique-électronique 3) Couverture avec écran infrarouge incorporé 4) Vis de fixation du couvercle 5) Base de fixation pour boîtier (1)

Description du montage

A - Aligner et fixer les photocellules à environ 50 cm du sol. B - Prévoir l'arrivée des câbles, préparer un compartiment ou fixer le boîtier à encastrer (5) de façon appropriée, s'il est utilisé. C - Fixer ensuite le boîtier du circuit (1) au mur ou à la base de fixation (5) à l'aide des vis fournies de série et en ajoutant éventuellement les chevilles. D - Effectuer les branchements voulus (voir au dos) et enfin monter le couvercle à écran infrarouge (3).

Sélectionner l'alimentation à 12V ou 24V c. a./c. c.

Ne forcer que du côté indiqué pour enlever la carte.

Exemples du branchement sur un tableau électrique CAME

Réouverture DURANT LA FERMETURE

Anschluß von 2 PAAR

Branchement de 2 PAIRES : une en REOUVERTURE DURANT LA FERMETURE (A) et une en ARRÉT PARTIEL (B)
