Type de produit	Cellule photoélectrique
Marque	CAME
Modèle	DIR 20
Alimentation	12/24 V c.a./c.c.
Absorption	60 mA à 24 V
Portée contacts relais	1 A max à 24 V
Température de fonctionnement	-20°C à +70°C
Matériaux du boîtier	ABS
Matériau du couvercle	Polycarbonate
Hauteur de montage recommandée	Environ 50 cm du sol
Type de détection	Infrarouge
Fonctions principales	Détection d'obstacles, réouverture durant la fermeture, arrêt partiel
Compatibilité	Tableaux électriques CAME
Branchement multiple	Jusqu'à 2 paires
Type de montage	Mural ou encastré
Fixation	Vis fournies, chevilles éventuelles
Entretien	Nettoyer l'écran infrarouge avec un chiffon doux
Sécurité	Alimentation basse tension, arrêt automatique
Pièces détachées	Boîtiers, couvercles, vis : disponibles auprès du fabricant
Réparabilité	Réparation par un technicien qualifié
Informations générales	Notice d'utilisation gratuite au format PDF

FOIRE AUX QUESTIONS - DIR 20 CAME

Comment installer la cellule DIR 20 ?

Fixez les photocellules à environ 50 cm du sol, alignez-les face à face, branchez l'alimentation en 12/24V c.a./c.c. et raccordez au tableau électrique CAME.

Quelle est la portée maximale des contacts relais ?

Les contacts relais supportent 1 A max à 24 V. Ne pas dépasser cette valeur.

Puis-je brancher deux paires de cellules ?

Oui, il est possible de brancher 2 paires : une en réouverture durant la fermeture et une en arrêt partiel.

Que faire si la cellule ne détecte pas correctement ?

Vérifiez l'alignement des deux cellules, l'état de l'écran infrarouge (nettoyez-le avec un chiffon doux) et l'alimentation électrique.

Quels sont les matériaux du boîtier ?

Le boîtier est en ABS et le couvercle est en polycarbonate, résistants aux intempéries.

La cellule peut-elle être utilisée en extérieur ?

Oui, la température de fonctionnement va de -20°C à +70°C. Assurez-vous d'une installation protégée des projections directes.

Comment brancher la cellule sur un tableau CAME ?

Suivez les exemples de branchement au dos de la notice : reliez les bornes de la cellule aux entrées correspondantes du tableau CAME.

Quelle est l'absorption électrique ?

L'absorption est de 60 mA à 24 V. Prévoir une alimentation suffisante.

Y a-t-il une garantie ?

Consultez les conditions de garantie CAME. En général, les produits CAME bénéficient d'une garantie constructeur.

Comment nettoyer l'écran infrarouge ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez les produits abrasifs.

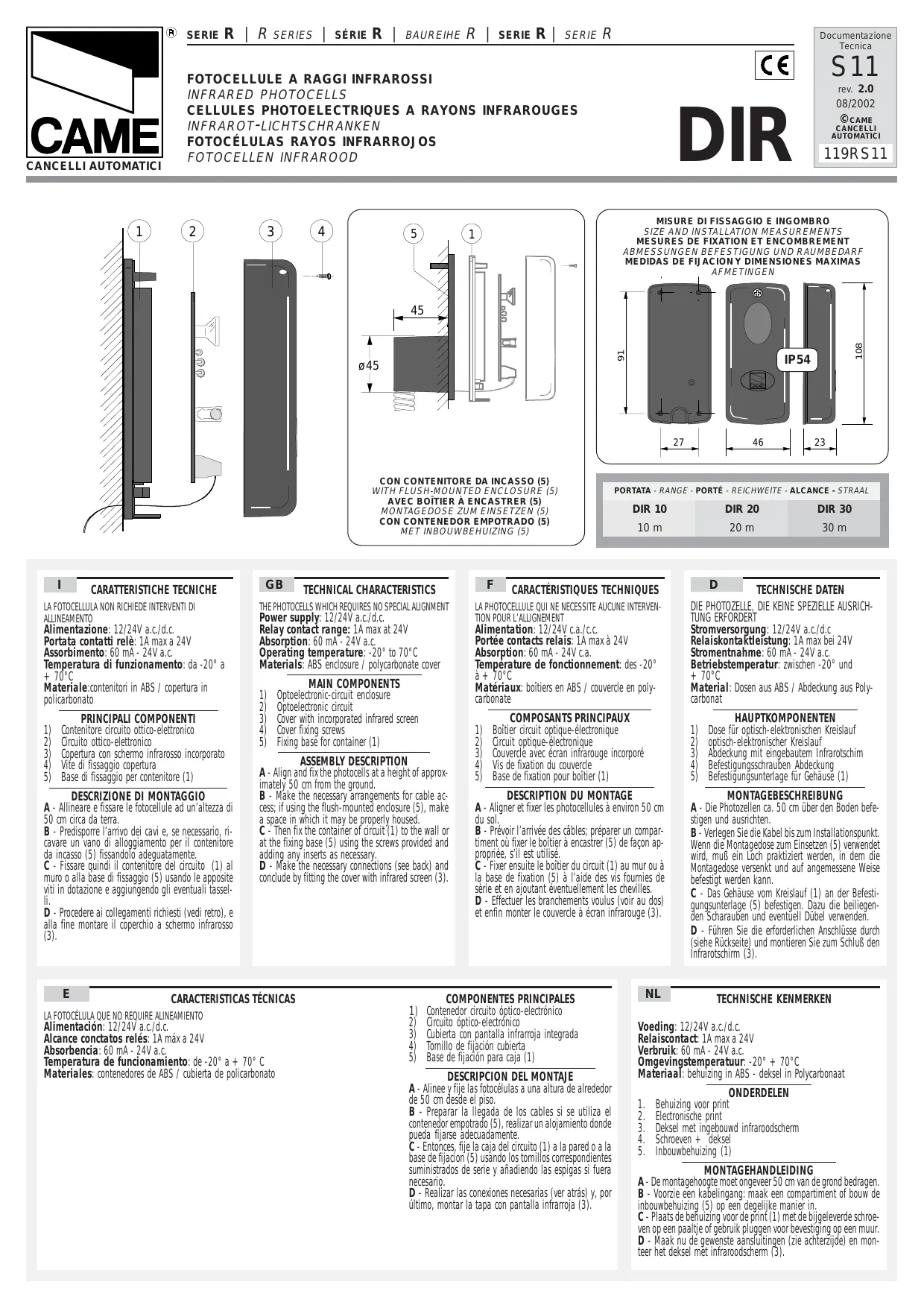

MODE D'EMPLOI DIR 20 CAME

LA PHOTOCELLUE QUI NECESSITE AUCUNE INTERVENTION POUR L'ALIGNEMENT Alimentation: 12/24V c. a./c. c. Portee contacts relais: 1A max à 24V Absorption: 60mA - 24V Température de fonctionnement: des -20° à +70°C Matériaux: boitiers en ABS / couvercle en polycarbonate

1) Boîtier circuit optique-électronique 2) Circuit optique-électronique 3) Couvercle avec écran infrarouge incorporé 4) Vis de fixation du couvercle 5) Base de fixation pour boîtier (1)

Description du montage

A - Aligner et fixer les photocellules à environ 50 cm du sol. B - Prévoir l'arrivée des câbles, préparer un compartiment ou fixer le boîtier à encastrer (5) de façon appropriée, s'il est utilisé. C - Fixer ensuite le boîtier du circuit (1) au mur ou à la base de fixation (5) à l'aide des vis fournies de série et en ajoutant éventuellement les chevilles. D - Effectuer les branchements voulus (voir au dos) et enfin monter le couvercle à écran infrarouge (3).

Sélectionner l'alimentation à 12V ou 24V c. a./c. c.

Ne forcer que du côté indiqué pour enlever la carte.

Exemples du branchement sur un tableau électrique CAME

Réouverture DURANT LA FERMETURE

Anschluß von 2 PAAR

Branchement de 2 PAIRES : une en RÉOUVERTURE DURANT LA FERMETURE (A) et une en ARRÊT PARTIEL (B)
