Type de produit	Distributeur automatique de jetons pour contrôle d'accès
Marque	CAME
Modèle	CGE3
Usage	Contrôle d'accès aux parkings et garages avec barrière, chaîne ou porte basculante
Matériau du corps	Acier zingué avec finition époxy orange
Matériau de la façade	Acier inox satiné avec sérigraphies
Colonne	Aluminium extrudé profil personnalisé
Base	Fixation par boulons M8 sur contre-base scellée
Serrure	VIRO à clé personnalisée
Type de jeton	Personnalisé à 2 ou 3 entrées
Fonction principale	Distribuer des jetons pour ouvrir l'automatisme
Installation	Scellement au sol, connexion électrique sur bornes 2 et 3
Résistance aux intempéries	Traitement anticorrosion zingué et époxy, façade inox
Accès intérieur	Porte arrière pour installation et vidange de la boîte de ramassage
Alimentation	Branchement sur le tableau électrique de l'automatisme (230 VAC, se référer à la notice de l'automatisme)
Dimensions (colonne)	Hauteur environ 1,2 m, largeur et profondeur adaptées au profil
Poids	Environ 15 kg (colonne avec conteneur)
Entretien	Nettoyage régulier de la façade inox et vidange de la boîte de ramassage
Sécurité	Serrure antivol VIRO, porte verrouillée

FOIRE AUX QUESTIONS - CGE3 CAME

Comment installer le distributeur CGE3 ?

Sceller la contre-base dans le ciment, ancrer la base et la colonne avec les boulons M8, puis visser le conteneur. Ensuite, brancher les fils électriques sur les bornes 2 et 3 du tableau de l'automatisme.

Quels types de jetons sont compatibles ?

Le distributeur accepte des jetons personnalisés avec 2 ou 3 entrées, fournis sur demande.

Comment vidanger la boîte de ramassage ?

Ouvrir la porte arrière du distributeur à l'aide de la clé VIRO, retirer la boîte de ramassage, la vider et la remettre en place.

Que faire si le distributeur ne distribue pas de jetons ?

Vérifier que le distributeur est correctement alimenté (bornes 2 et 3). Contrôler que les jetons ne sont pas bloqués et que la boîte de ramassage n'est pas pleine. Si le problème persiste, contacter le service après-vente.

Peut-on utiliser le CGE3 en extérieur ?

Oui, le boîtier est traité anticorrosion (zingué et époxy) et la façade est en inox, ce qui le rend résistant aux intempéries.

Quelle est la fonction des bornes 2 et 3 ?

Les bornes 2 et 3 sont destinées au branchement électrique pour commander l'ouverture de l'automatisme (barrière, porte) lors de l'insertion d'un jeton valide.

Comment nettoyer la façade du distributeur ?

Utiliser un chiffon doux et un nettoyant non abrasif pour acier inoxydable. Éviter les produits chimiques agressifs qui pourraient endommager la sérigraphie.

Que faire si la clé de la serrure VIRO est perdue ?

Contacter le service client CAME pour commander une clé de remplacement ou faire changer la serrure. Le numéro de série de la clé se trouve sur le cylindre.

Le distributeur peut-il être utilisé avec un système de paiement autre que les jetons ?

Le CGE3 est conçu uniquement pour les jetons. Pour d'autres modes de paiement, il est recommandé de consulter la gamme CAME de bornes de paiement.

Où trouver la notice complète du CGE3 ?

La notice d'utilisation est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

MODE D'EMPLOI CGE3 CAME

Pour contrôle, sans personnel préposé, l'accès à un parking ou à un garage fermé par une barrière, par une chaîne ou par une porte basculante automatique, CAME offre une boîte à jetons sur colonne qui peut être prédisposée, sur demande, pour recevoir des jetons personnalisés à 2 ou 3 entrées.

Description technique

La boîte à jetsons est composée de :

• une tige en aluminium extrudé au profil personnalisé;
• une base à fixer au moyen de boulons M8 à la contre-base préalablement coulée dans le ciment;
• un conteneur de boîte à jetons avec finition zinguée et vernie avec époxidation de couleur orange, il s'agit de traitements qui assurent la résistance aux agents atmosphériques.
• la boîte à jetons, de forme parallélépipédique est munie d'un dispositif pour l'introduction des jetons et d'une boîte pour le ramassage. Sur la partie postérieure de la boîte à jetons se trouve une porte d'accès qui permet l'installation de cette dernière et le déchargement de la boîte de ramassage des jetons.
• sur la partie frontale, la boîte à jetons se présente à l'usager avec une tôle en acier inox satiné avec finitions

sérigraphiées et un signal pour l'insertion des jetons.

• une serrure VIRO avec clé personnalisée qui permet l'ouverture de la porte.

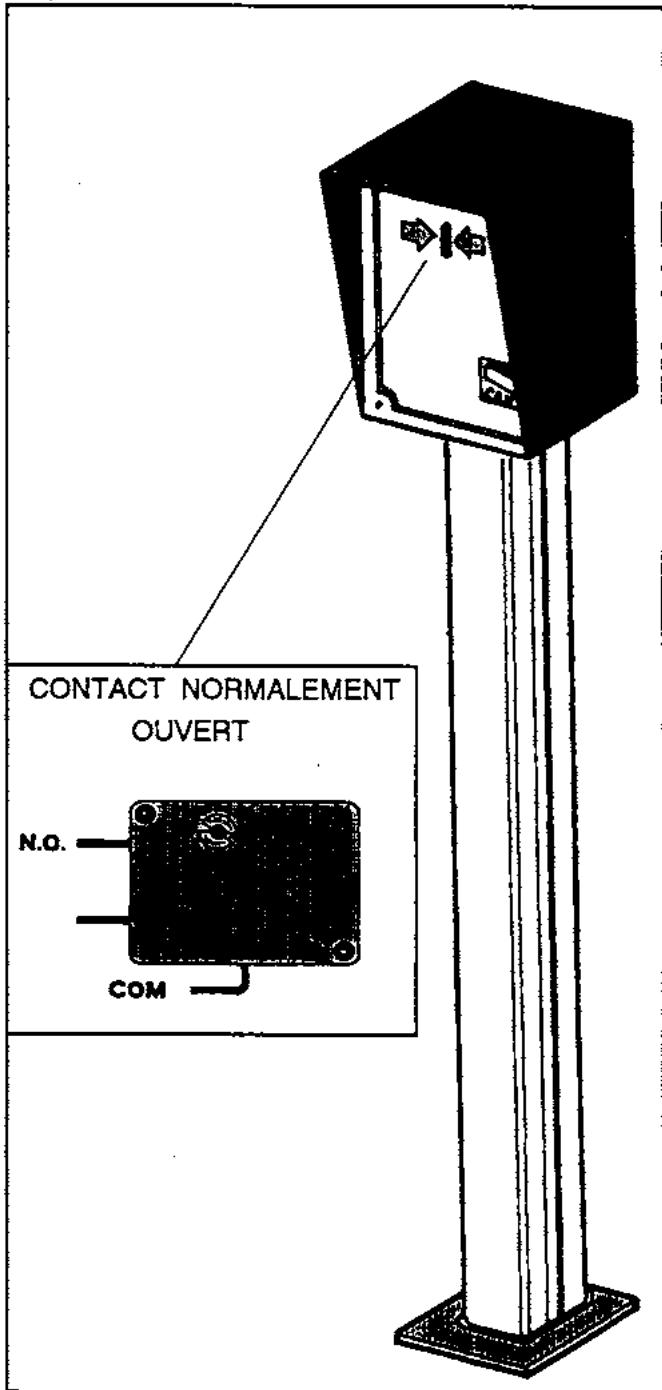

Description pour le montage

-couler la contre-base dans le ciment; -y ancrer la base et la colonne de la boîte à jetons avec les boulons appropriés; -visser le conteneur - boîte à jetons; -procéder au branchement électrique avec l'automatisme d'ouverture sur le tableau électrique correspondant (ex. pour ouverture : relier sur les bornes 2 et 3).

MESURES D'ENCOMBREMENT
