Marque	CAME
Modèle	CGE2
Type de produit	Distributeur automatique de jetons pour contrôle d'accès
Utilisation	Contrôle d'accès parking : barrière, chaîne, porte basculante
Matériau du corps	Aluminium extrudé avec finition zinguée et vernie époxydation orange
Matériau de la façade	Acier inox satiné avec sérigraphie
Type de serrure	Serrure VIRO avec clé personnalisée
Capacité de jetons	Boîte de ramassage intégrée (capacité non spécifiée)
Alimentation électrique	230 V AC (estimation), raccordement sur bornes 2 et 3 de l'automatisme
Poids	Environ 15 kg (estimation)
Dimensions (approx.)	Hauteur 1000 mm, Largeur 200 mm, Profondeur 200 mm (estimation)
Installation	Sur contre-base coulée dans le ciment, fixation par boulons M8
Température de fonctionnement	-20°C à +50°C (estimation pour extérieur)
Indice de protection	IP54 (estimation pour extérieur)
Fonctions principales	Distribution de jetons, commutation pour ouverture automatique
Entretien	Nettoyage extérieur avec un chiffon doux et produit non abrasif
Sécurité	Serrure antivol, construction robuste résistant aux intempéries
Pièces détachées et réparabilité	Pièces disponibles sur demande auprès de CAME
Informations générales	Livré sans jetons, personnalisation possible sur demande

FOIRE AUX QUESTIONS - CGE2 CAME

Comment installer la boîte à jetons CAME CGE2 ?

Couler la contre-base dans le ciment, ancrer la base avec les boulons M8, visser le conteneur, puis effectuer le branchement électrique sur le tableau (bornes 2 et 3 pour ouverture).

Quel type de jetons utiliser avec le CGE2 ?

Le distributeur accepte des jetons personnalisés à 2 ou 3 entrées, disponibles sur demande auprès de CAME.

Comment ouvrir la porte de la boîte à jetons ?

Utilisez la clé personnalisée fournie avec la serrure VIRO pour déverrouiller et ouvrir la porte arrière.

Que faire si la boîte à jetons ne distribue pas ?

Vérifiez l'alimentation électrique et les connexions sur les bornes 2 et 3. Assurez-vous que la boîte de ramassage n'est pas pleine.

Comment nettoyer la façade en inox ?

Utilisez un chiffon doux et un produit nettoyant non abrasif. Évitez les éponges rugueuses qui pourraient rayer la surface.

Le CGE2 résiste-t-il aux intempéries ?

Oui, le traitement zingué et vernis époxydation orange assure une bonne résistance aux agents atmosphériques. L'indice de protection estimé est IP54.

Puis-je utiliser le CGE2 pour une barrière automatique ?

Oui, il est conçu pour contrôler l'accès à une barrière, une chaîne ou une porte basculante automatique.

Quelle est la hauteur de la colonne ?

La hauteur approximative est de 1000 mm, mais référez-vous au schéma d'encombrement dans la notice pour les mesures exactes.

Comment commander des pièces de rechange ?

Contactez le service après-vente CAME avec la référence CGE2 pour commander des pièces comme la serrure ou la boîte de ramassage.

Est-il possible de personnaliser la boîte à jetons ?

Oui, sur demande, la façade peut être sérigraphiée avec votre logo ou des instructions, et les jetons peuvent être personnalisés.

MODE D'EMPLOI CGE2 CAME

Pour contrôle, sans personnel préposé, l'accès à un parking ou à un garage fermé par une barrière, par une chaine ou par une porte basculante automatique, CAME offre une boîte à jetons sur colonne qui peut être prédisposée, sur demande, pour recevoir des jetons personnalisés à 2 ou 3 entrées.

Description technique

La boîte à jetsons est composée de :

• une tige en aluminium extrudé au profil personnalisé;
• une base à fixer au moyen de boulons M8 à la contre-base préalablement coulée dans le ciment;
• un conteneur de boîte à jetons avec finition zinguée et vernie avec époxidation de couleur orange, il s'agit de traitements qui assurent la résistance aux agents atmosphériques.
• La boîte à jetons, de forme parallélépipédique, est munie d'un dispositif pour l'introduction des jetons et d'une boîte pour le ramassage. Sur la partie postérieure de la boîte à jetons se trouve une porte d'accès qui permet l'installation de cette dernière et le déchargement de la boîte de ramassage des jetons.
• sur la partie frontale, la boîte à jetons se présente à l'usager avec une tôle en acier inox satiné avec finitions

sérigraphiées et un signal pour l'insertion des jetons.

• une serrure VIRO avec clé personnalisée qui permet l'ouverture de la porte.

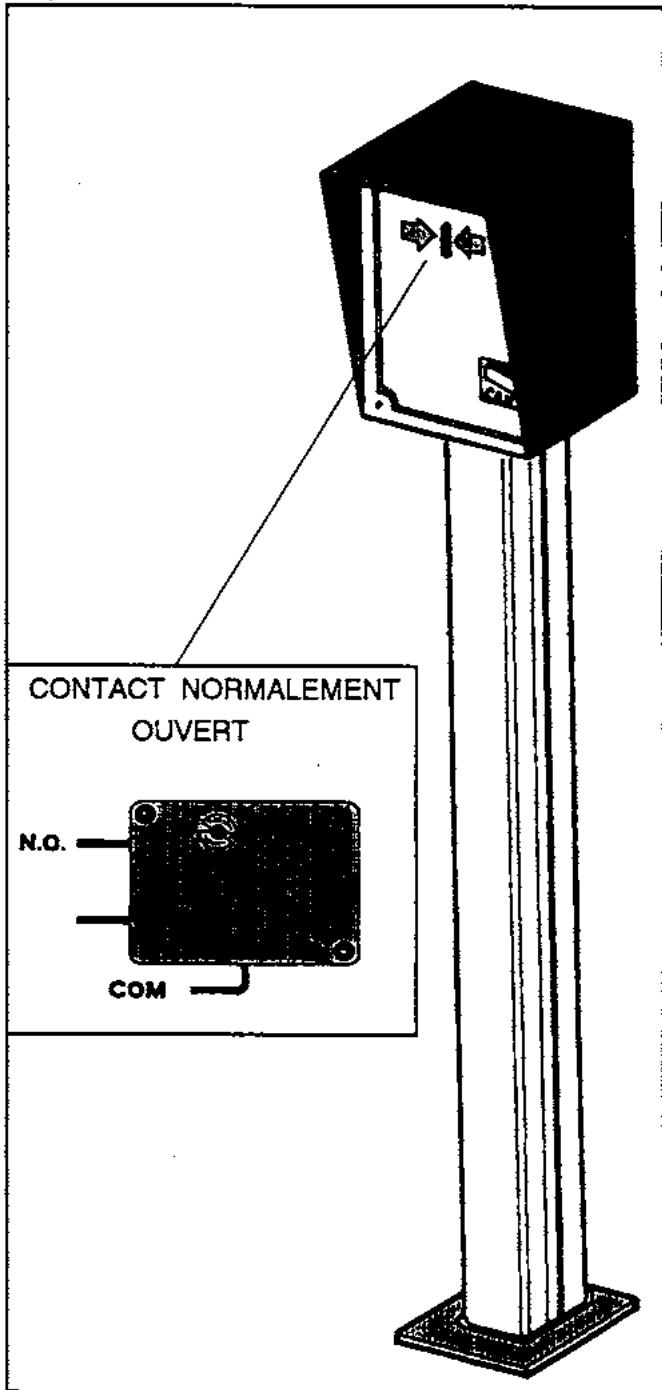

Description pour le montage

-couler la contre-base dans le ciment; - y ancrer la base et la colonne de la boîte à jetons avec les boulons appropriés; - visser le conteneur - boîte à jetons; - procéder au branchement électrique avec l'automatisme d'ouverture sur le tableau électrique correspondant (ex. pour ouverture-relier sur les bornes 2 et 3).

MESURES D'ENCOMBREMENT
