Type de produit	Distributeur de jetons sur colonne pour contrôle d'accès
Marque	CAME
Modèle	CGE
Matériau de la colonne	Aluminium extrudé avec profil personnalisé
Matériau du conteneur	Acier zingué et verni époxy orange
Matériau de la façade	Tôle en acier inox satiné avec finitions sérigraphiées
Hauteur (estimation)	1200 mm
Largeur (estimation)	300 mm
Profondeur (estimation)	300 mm
Poids (estimation)	20 kg
Alimentation électrique	230 V AC (raccordement à l'automatisme d'ouverture)
Type de serrure	Serrure VIRO avec clé personnalisée
Capacité du boîtier de ramassage	Environ 200 jetons (estimation)
Fonctions principales	Introduction de jetons personnalisés (2 ou 3 entrées), commande d'ouverture de barrière, chaîne ou porte basculante
Entretien et nettoyage	Nettoyer régulièrement la fente d'insertion avec un chiffon sec ; vérifier le serrage des boulons de fixation
Sécurité	Résistance aux agents atmosphériques, serrure antivol, raccordement électrique protégé
Pièces détachées	Clé personnalisée, serrure VIRO, boîtier de ramassage, tôle inox avant
Réparabilité	Les pièces sont disponibles auprès du fabricant ; réparation possible par un technicien agréé
Informations générales	Utilisation sans personnel préposé pour parking ou garage ; fixation sur contre-base coulée dans le ciment

FOIRE AUX QUESTIONS - CGE CAME

Comment installer le distributeur de jetons CAME CGE ?

Couler d'abord une contre-base en ciment, puis ancrer la base et la colonne avec des boulons M8. Visser le conteneur et brancher l'alimentation sur les bornes 2 et 3 du tableau électrique de l'automatisme.

Quels types de jetons sont acceptés ?

Le modèle CGE accepte des jetons personnalisés à 2 ou 3 entrées, fournis par CAME sur demande.

Comment ouvrir la porte du distributeur ?

Utilisez la clé personnalisée de la serrure VIRO située sur la partie frontale. Tournez la clé pour déverrouiller et ouvrir la porte.

Que faire si un jeton n'est pas accepté ?

Vérifiez que le jeton est bien compatible (2 ou 3 entrées). Nettoyez la fente d'insertion avec un chiffon sec. Si le problème persiste, contactez un technicien agréé CAME.

Comment vider le boîtier de ramassage des jetons ?

Ouvrez la porte arrière du conteneur à l'aide de la clé, retirez le boîtier de ramassage, videz les jetons, puis replacez le boîtier et refermez la porte.

Quelle est l'alimentation électrique nécessaire ?

Le distributeur se raccorde sur l'automatisme d'ouverture en 230 V AC, généralement sur les bornes 2 et 3 du tableau électrique.

Comment entretenir le distributeur ?

Nettoyez régulièrement la façade en inox avec un chiffon doux. Vérifiez la propreté de la fente à jetons. Contrôlez le serrage des boulons de fixation tous les six mois.

Puis-je commander des pièces de rechange ?

Oui, les pièces détachées (clé, serrure, boîtier de ramassage, façade) sont disponibles auprès de CAME ou de ses distributeurs agréés.

Le distributeur est-il résistant aux intempéries ?

Oui, le conteneur est en acier zingué et verni époxy orange, et la colonne en aluminium extrudé, ce qui assure une bonne résistance aux agents atmosphériques.

Comment personnaliser les jetons ?

Contactez CAME pour commander des jetons personnalisés (gravés ou imprimés) adaptés à votre installation. Le boîtier peut être prédisposé pour recevoir ces jetons.

MODE D'EMPLOI CGE CAME

Pour contrôle, sans personnel préposé, l'accès à un parking ou à un garage fermé par une barrière, par une chaîne ou par une porte basculante automatique, CAME offre une boîte à jetons sur colonne qui peut être prédisposée, sur demande, pour recevoir des jetons personnalisés à 2 ou 3 entrées.

Description technique

La boîte à jetsons est composée de :

• une tige en aluminium extrudé au profil personnalisé;
• une base à fixer au moyen de boulons M8 à la contre-base préalablement coulée dans le ciment;
• un conteneur de boîte à jetons avec finition zinguée et vernie avec époxidation de couleur orange, il s'agit de traitements qui assurent la résistance aux agents atmosphériques.
• la boîte à jetons, de forme parallélépipédique est munie d'un dispositif pour l'introduction des jetons et d'une boîte pour le ramassage. Sur la partie postérieure de la boîte à jetons se trouve une porte d'accès qui permet l'installation de cette dernière et le déchargement de la boîte de ramassage des jetons.
• sur la partie frontale, la boîte à jetons se présente à l'usager avec une tôle en acier inox satiné avec finitions

sérigraphiées et un signal pour l'insertion des jetons.

• une serrure VIRO avec clé personnalisée qui permet l'ouverture de la porte.

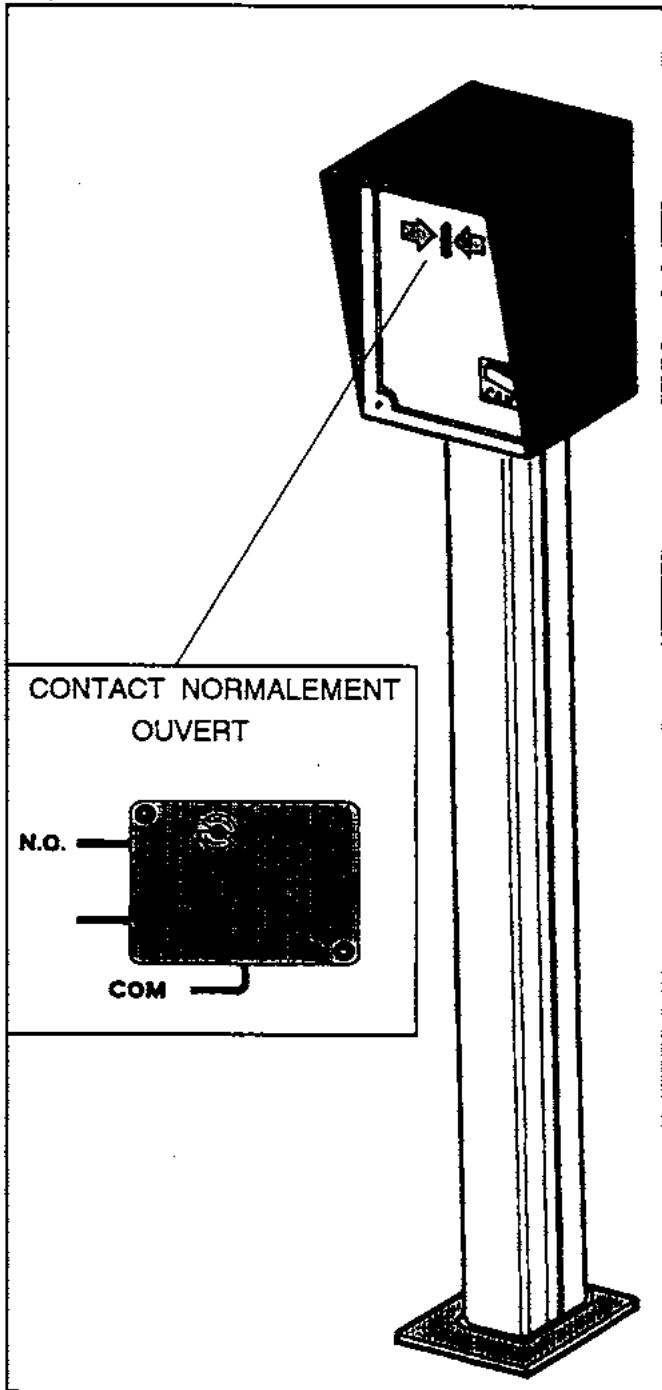

Description pour le montage

-couler la contre-base dans le ciment; - y ancrer la base et la colonne de la boîte à jetons avec les boulons appropriés; - visser le conteneur - boîte à jetons; - procéder au branchement électrique avec l'automatisme d'ouverture sur le tableau électrique correspondant (ex. pour ouverture-relier sur les bornes 2 et 3).

MESURES D'ENCOMBREMENT
