OXG1T230NPD - Cave à vin ARTEVINO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur à vin
Capacité	230 litres
Nombre de bouteilles	Environ 80 bouteilles
Température réglable	De 5 à 20 °C
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	H 85 x L 59,5 x P 57 cm
Poids	Environ 50 kg
Type de refroidissement	Refroidissement par compression
Fonctions principales	Contrôle de la température, éclairage LED, porte vitrée
Entretien et nettoyage	Nettoyage régulier des étagères et de l'intérieur avec un chiffon humide
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Consommation énergétique	Classe énergétique A
Sécurité	Protection contre les surcharges électriques, système de verrouillage de porte
Informations générales	Produit conçu pour un usage domestique, idéal pour les amateurs de vin

FOIRE AUX QUESTIONS - OXG1T230NPD ARTEVINO

Comment régler la température de l'ARTEVINO OXG1T230NPD ?

Pour régler la température, accédez au panneau de contrôle et utilisez les boutons de température pour augmenter ou diminuer la température souhaitée. Assurez-vous de consulter le manuel pour les plages de température recommandées.

Pourquoi mon ARTEVINO OXG1T230NPD ne refroidit-il pas correctement ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que les portes sont bien fermées et qu'il n'y a pas d'obstacles à la circulation de l'air à l'intérieur de l'appareil.

Comment nettoyer l'intérieur de l'ARTEVINO OXG1T230NPD ?

Pour nettoyer l'intérieur, débranchez l'appareil, retirez les étagères et utilisez un chiffon doux avec de l'eau savonneuse. Évitez d'utiliser des produits abrasifs qui pourraient rayer les surfaces.

Que faire si l'éclairage de l'ARTEVINO OXG1T230NPD ne fonctionne pas ?

Vérifiez d'abord si l'appareil est allumé. Si l'éclairage ne fonctionne toujours pas, il se peut que l'ampoule soit grillée. Consultez le manuel pour savoir comment remplacer l'ampoule.

Comment dépanner un bruit anormal provenant de l'ARTEVINO OXG1T230NPD ?

Si vous entendez des bruits inhabituels, vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets en désordre à l'intérieur qui pourraient provoquer des vibrations. Si le problème persiste, contactez le service client.

Est-il normal que l'ARTEVINO OXG1T230NPD génère de la condensation à l'intérieur ?

Un peu de condensation peut être normale, surtout dans des environnements humides. Assurez-vous que les portes sont bien fermées et que l'appareil est installé dans un endroit sec.

Comment savoir si le filtre à air de l'ARTEVINO OXG1T230NPD doit être nettoyé ?

Il est recommandé de vérifier le filtre à air tous les 6 mois. Si vous remarquez une diminution de la circulation de l'air ou une augmentation de la température interne, nettoyez ou remplacez le filtre.

Où trouver le numéro de modèle de l'ARTEVINO OXG1T230NPD ?

Le numéro de modèle se trouve généralement à l'arrière de l'appareil ou à l'intérieur de la porte. Consultez le manuel d'utilisation pour plus de détails.

Quelle est la capacité de l'ARTEVINO OXG1T230NPD ?

L'ARTEVINO OXG1T230NPD a une capacité d'environ 230 litres, ce qui permet de stocker plusieurs bouteilles de vin.

MODE D'EMPLOI OXG1T230NPD ARTEVINO

Votre vin mérite le plus grand respect

Bienvenue

Vous venez d'acquérir un produit de marque ARTEVINO et nous vous en remercions. Nous apportons un soin tout particulier à nos produits au niveau de leur design, de leur ergonomie et de leur simplicité d'usage.

Nous espérons que ce produit vous donne entière satisfaction.

Avertissement

Les informations contenues dans ce document sont sujettes à modification sans préavis.

ARTEVINO n'offre aucune garantie sur cet appareil lorsqu'il est utilisé pour un usage particulier autre que celui pour lequel il a été prévu.

ARTEVINO ne pourrait être tenue pour responsable des erreurs contenues dans le présent manuel ni de tout dommage lié ou consécutif à la fourniture, la performance ou l'utilisation de cet appareil.

Ce document contient des informations originales, protégées par copyright. Tous droits sont réservés. La photocopie, la reproduction ou la traduction totale ou partielle de ce document sont formellement interdites sans le consentement préalable et écrit de ARTEVINO.

Cet appareil est destiné uniquement au stockage des vins.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécialisable disponible auprès du fabricant ou de son service après-vente.

Mise en GARDE :

-Maintenir dégagées les ouvertures de ventilation dans l’enceinte de l’appareil ou dans la structure d’encastrement. - Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommendés par le fabricant. - Ne pas endommager le circuit de réfrigération. - Ne pas utiliser d’appareils électriques à l’intérieur du compartiment de stockage des denrées, à moins qu’ils ne soient du type recommendé par le fabricant. - Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels; - les fermes et l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - les environnements de type chambres d’hôtels; - la restauration et autres applications similaires. Hormis la vente au détail.

Table des matières

Protection de l'environnement P 4 Descriptif de votre cave à vin. P 5 Notions importantes sur le vin. P 6 Alimentation electrique.. P 6 Installation de votre cave à vin. P 7 Conseils d'aménagement et de chargement. P 8-9 Mise en service et réglage des températures. P 10-11 Entretien courant de votre cave à vin. P I I Anomaliede fonctionnement P12 Caracteristiques techniques et energétiques P 13

Mise au rebut de l'emballage :

Les pièces d'emballage utilisées par ARTEVINO sont fabriquées en matériaux recyclables.

Après le déballage de votre cave, apportez les pièces d'emballage dans une déchetterie. Elles seront, pour la plupart, recyclées.

En conformité avec les dispositions législatives en matière de protection et respect de l'environnement, votre cave à vin ne contient pas de C. F. C.

Pour économiser de l'énergie :

• Installez votre cave à vin dans un endroit adapté (voir page 7) et dans le respect des plages de températures données.
• Gardez la porte ouverte le moins de temps possible.
• Assurez-vous de la bonne étanchéité du joint et vérifiez qu'il n'est pas endommagé. Si c'est le cas, contactez votre revendeur ARTEVINO.

N.b.: respect de l'environnement :

Lors du renouvellement de votre cave à vin, renseignez-vous auprès des services techniques de votre ville afin de respecter la procédure de recyclage adaptée.

Pour les gaz réfrigérants, les substances et certaines pièces contenues dans les caves à vin, ARTEVINO utilise des matériaux recyclables qui nécessitent en effet une procédure particulière de mise au rebut.

Condamnez la serrure pour éviter que les enfants ne s'enferment par mégarde à l'intérieur de la cave.

Mettez hors d'usage les appareils inutilisables en les débranchant et en sectionnant le cordon d'alimentation.

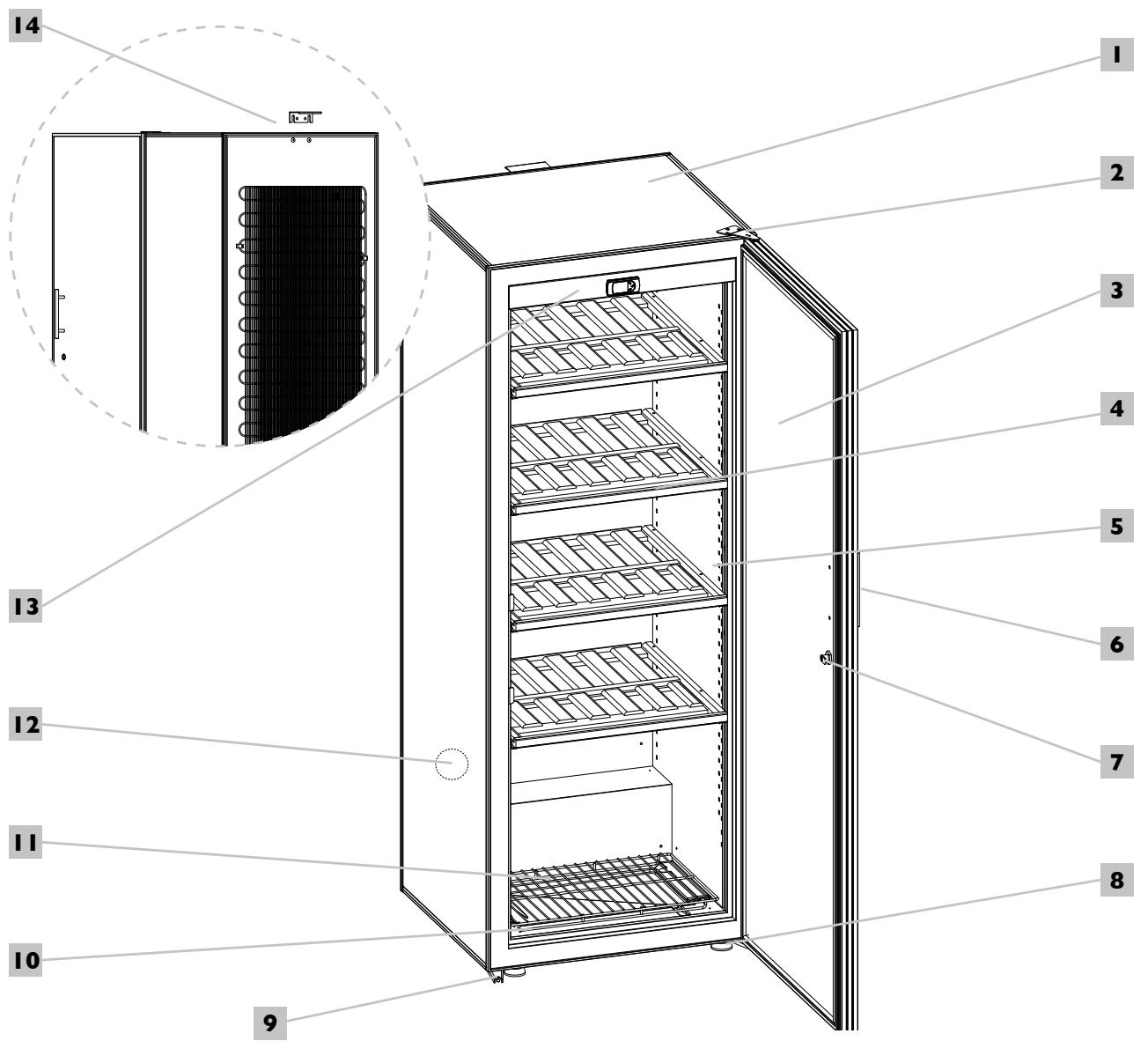

Descriptif de votre cave à vin

Coffre de la cave 2 Charnière supérieure 3 Porte vitrée ou pleine selon modèle 4 Clayette stockage Clayette coulissante 5 Crémaillère de fixation des clayettes 6 Poignée 7 Serrure

8 Pieds réglables (x2) 9 Charnière inférieure 10 Bac récapitulateur des condensats Grille 12 Orifice de la pompe thermodynamique Tableau de commande 14 Butée arrière

Notion importante sur le vin

Votre cave ARTEVINO a été étudiée pour garantir à vos vins des conditions optimales de conservation et/ou de service.

Le vin est un produit complexe, à l'évolution très longue et très lente, qui nécessite des conditions spécifiques pour s'épanouir.

Tous les vins se conservent à la même température, seules les températures de service et de dégustation sont différentes selon les vins (voir tableau P12).

Ceci étant, à l'image des caves naturelles des producteurs, ce n'est pas tant la valeur absolue de la température de conservation qui importe, mais sa constance. Autrement dit, quelle que soit la température de votre cave comprise entre 10 et 14°C, votre vin sera dans des conditions idéales de conservation pourvu que cette température ne subisse pas de variation.

EN TOUT ETAT DE CAUSE, SI VOUS CONSTATEZ UNE ANOMALIE DE TEMPERATURE OU D'HYGROMÉTRIE A L'INTÉRIEUR DE VOTRE CAVE À VIN, SACHEZ QUE SEULE UNE LONGUE EXPOSITION DE VOS VINS À CES CONDITIONS ANORMALES POURRAIT LEUR ÉTRE PRÉJUDICIABLE.

Alimentation électrique

Pour votre sécurité personnelle, la cave à vin doit être correctement mise à la terre. Assurez-vous que la prise est bien mise à la terre et que votre installation est protégée par un disjoncteur différentiel (30 mA). Non valable pour certains pays.

Toute intervention doit être effectuée par un electricien qualifié.

Installation de votre cave à vin

• Assurez-vous, lors du déballage de votre cave, que celle-ci ne présente aucune trace de choc ou de déformation, ni aucun défaut d'aspect.
• Enlevez avec précaution toutes les protections et adhésifs de l'emballage de votre cave à vin.
• Ouvrez la porte et vérifiez l'intégrité des différents éléments.
• Dégagez le câble d'alimentation électrique afin qu'il n'entre en contact avec aucun composant de la cave.

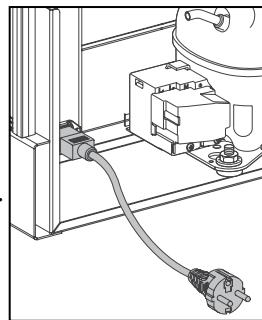

• Prenez le cordon (que vous trouverez dans la boîte)

« accessoires » de votre cave), branchez-le à l'arrière gauche en bas de la cave, sur le connecteur prévu à cet effet (voir schéma ci-contre).

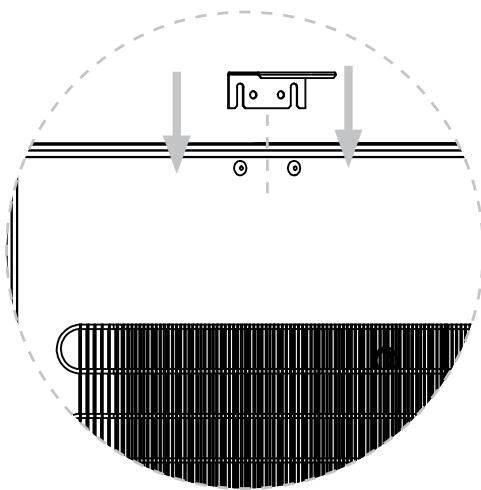

• Installez la butée à l'arrière de la cave (voir schéma).

Celle-ci permet de maintenir un espace de 7 cm entre le mur et l'arrière de la cave.

Cet espace permet d'optimiser la consommation électrique de votre cave.

• Disposez les 2 bouchons dans les 2 trous du haut de la cave
• Amenez votre cave jusqu'à son emplacement définitif.

L'emplacement que vous choisirez pour votre cave devra :

• être dégagé et bien ventilé (pas de placard fermé par exemple),
• permettre d'avoir un espace minimum de 7 cm entre le mur et l'arrière de la cave,
• être éloigné d'une source de chaleur,
• ne pas être trop humide (lingerie, buanderie, salle de bains),
• avoir un sol stable et plan, - disposer d'une alimentation électrique standard accessible (prise standard aux normes du pays, reliée à la terre avec disjoncteur différentiel). L'utilisation de rallonge ou de multiprises est à proscrire.

Afin de permettre une mise à niveau facile, votre cave à vin est équipée de 2 pieds réglables à l'avant.

Assurez-vous de la mise à niveau finale de votre cave (l'utilisation d'un niveau à bulle est recommandée).

ATTENDRE 48 HEURES AVANT DE BRANCHER VOTRE APPAREIL.

Pour tout déplacement de votre cave, ne pas l'incliner de plus de, et toujours sur la face latérale, côté soit du cordon électrique.

Conseils d'aménagement et de chargement

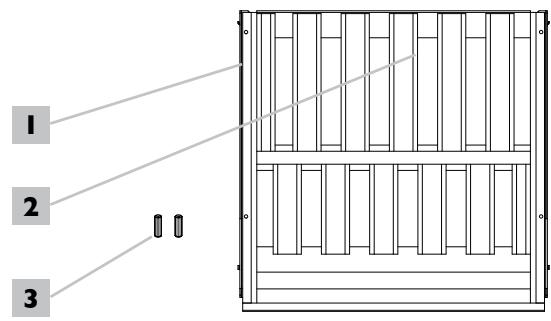

Chaque clayette peut être utilisée comme clayette de stockage, clayette coulissante ou clayette de présentation. Les clayettes de votre cave possèdent 12 empreintes qui vous permettent d'y installer vos bouteilles en toute sécurité.

Coulisses (x2)

2 Clayette-12 empreintes

3 Tourillons (x2)

Clayette spécialement développée pour les caves à vin de la gamme Oxygen.

Chaque clayette est fournie avec 2 tourillons de blocage (+ 4 dans le sachet accessoires).

Scheme I

Scheme 2

Configuration d'une clayette en version stockage :

Pour installer des bouteilles sur une clayette de stockage, procédez comme suit :

1. Insérez 2 coulisses dans les crémaillères prévues à cet effet. Pour chaque clayette, positionnez une coulisse à droite et une coulisse à gauche. (voir schéma 1).
2. Placez la clayette dans les 2 coulisses. (voir schéma 2)
3. Placez un tourillon de blocage dans chacun des 2 orifices situés à l'avant de la clayette, en partie supérieure. Ces pions sont alors en butée sur la coulisse et empêchent tout mouvement intempestif de la clayette.
4. Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de bouteille en butée arrière.
5. Continuez par la rangée de devant, en mettant les bouteilles en sens inverse.
6. Continuez le rangement en empilant les bouteilles et en prenant garde qu'aucune bouteille ne touche la paroi du fond.
7. Une clayette de stockage peut supporter au maximum 6 rangées de 12 bouteilles, soit 72 bouteilles cordelaises «Tradition» (97 kg).

Configuration d'une clayette en versionprésentation :

Pour installer des bouteilles sur une clayette de présentation, procédez comme suit:

1. Insérez 2 coulisses dans les crémaillères prévues à cet effet. Pour chaque clayette, positionnez une coulisse à droite et une coulisse à gauche. (voir schéma I). 2. Placez la clayette dans les 2 coulisses. (voir schéma I) 3. Placez un tourillon de blocage dans chacun des 2 orifices situés à l'avant de la clayette, en partie supérieure. Ces pions sont alors en butée sur la coulisse et empêchent tout mouvement intempestif de la clayette. 4. Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de la bouteille en butée arrête (6 bouteilles cordelaises "Tradition"). 5. Continuez le rangement en empilant les bouteilles sur la rangée du fond (6 + 5 + 6 + 5 = 22 bouteilles cordelaises "Tradition") et en prenant garde qu'aucune bouteille ne touche la paroi du fond. 6. Pour présenter vos bouteilles, disposez-les en position verticale sur le devant de la clayette (capacité maximum : 6 bouteilles cordelaises "Tradition"). 7. En version représentation, la clayette a une capacité maximale de 22 bouteilles cordelaises "Tradition".

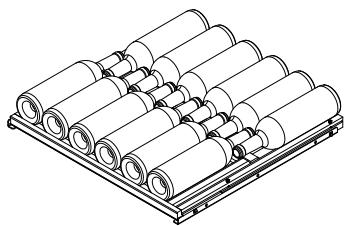

Configuration d'une clayette en version coulissante :

Pour installer des bouteilles sur une clayette coulissante, procédez comme suit:

I. Insérez 2 coulisses dans les crémaillères prévues à cet effet. Pour chaque clayette, positionnez une coulisse à droite et une coulisse à gauche. (voir schéma I). 2. Placez la clayette dans les 2 coulisses. (voir schéma I) 3. Placez un tourillon de blocage dans chacun des 2 orifices situés à l'arrière de la clayette, en partie supérieure. Ces pions empêchent la clayette de sortir totalement de la cave 4. Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de la bouteille en butée arrière. 5. Continuez par la rangée de devant, en mettant les bouteilles en sens inverse. 6. Une clayette coulissante ne peut recevoir qu'une seule rangée de bouteilles (maximum 12 bouteilles cordelaises "Tradition"). 7. Dans le cas d'un aménagement mixte, afin d'avoir une accessibilité optimale, il est recommandé de placer les clayettes dédiées à être coulissantes dans la partie centrale de l'appareil.

NE JAMAIS TIRER PLUS D'UNE CLAYETTE COULISSANTE CHARGEE A LA FOIS.

NB : information complémentaire, pour le petit modèle uniquement.

Le petit modèle est livré avec 2 clayettes. 1 clayette fixe sur coulisses + 1 clayette placée sur 2 taquets fixes.

Pour permettre cette dernière en version coulissante, ou en version présentation,

Retirez la clayette de la cave. Enlevez les 2 taquets. Prenez les 2 coulisses fournies avec la cave. Insérez les 2 coulisses à l'emplacement souhaité, dans les crémaillères prévues à cet effet. Puis suivez les étapes d'installation indiquées dans les paragraphes précédents.

Il est à noter que si le nombre de bouteilles dont vous disposez ne suffit pas à remplir votre cave à vin, il est préférible de répartir votre chargement sur toutes les clayettes à votre disposition, et d’éviter les chargements du type "tout en haut" ou "tout en bas". Pour un fonctionnement optimal nous recommendons d’utiliser la cave avec plus de 75% de sa capacité.

Après avoir attendu 48H00, raccordez votre cave à vin au secteur, après avoir vérifié que votre prise était bien alimentée

Vérifiez la présence des fusibles et leurs ampérages, disjoncteur en état, branchez au besoin un autre appareil électrique pour vérifier l'alimentation.

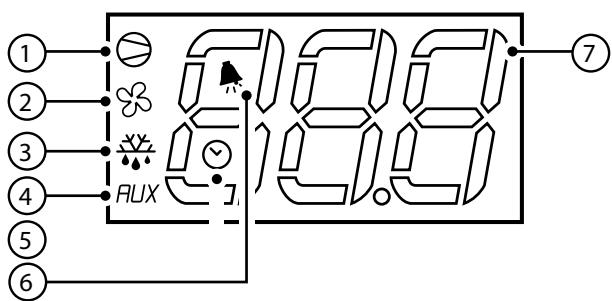

Description du tableau de commande

• Afficheur de température : Affiche la température réelle à l'intérieur de votre cave à vin. Il faut donc patienter avant que votre nouvelle consigne soit effective. Il suffit d'appuyer sur SET quelques secondes pour voir la température de consigne.
• Boutons (▲/▼/SET) : permet de sélectionner la température désirée à l'intérieur de la cave. Bouton Marche / Arrêt (O) : permet d'activer et d'éteindre la cave.

Mise en service du tableau de commande

Par défaut, le régulateur est en position marche. Pour éteindre la cave, maintenez le bouton (O) enfoncé plusieurs secondes.

L'afficheur bascule entre la température intérieure et l'affichage OFF (La cave ne fonctionne plus, seul l'afficheur est activé).

Pour allumer de nouveau la cave, maintenez le bouton (O) enfoncé plusieurs secondes jusqu'à l'apparition de la température.

Pour régler la température de votre cave à vin

Le réglage de la température de votre cave à vin s'effectue entièrement depuis le tableau de commande. Appuyez quelques secondes sur le bouton SET jusqu'à ce que la température de consigne clignote.

• Réglez la température désirée à l'aide des boutons et
• Confirmez votre programmation en appuyant sur le bouton SET. Si vous ne validez pas par cette touche, votre modification ne sera pas prise en compte.

Alarmes

Dans le cas où la température intérieure de la cave se situe à + ou - 4°C de la température de consigne, pendant plus de 3h, le régulateur se met en alarme et le voyant apparaît.

NB : Si vous avez chargé votre cave d'un grand nombre de bouteilles, plusieurs heures peuvent être nécessaires à votre cave à vin pour se stabiliser en température. Le voyant peut alors apparaitre. Attendez quelques temps puis vérifiez à nouveau. Si l'alarme persiste, contactez votre magasin revendeur.

Voyants de fonctionnement :

Compresseur : indique que le compresseur est en fonctionnement. Lorsque celui-ci clignote, cela indique que le compresseur va démarrer dans les minutes qui suivent (délai technique).

Résistance 4 : indique que la résistance est en fonctionnement.

Cycle de dégivrage 3 : indique qu'un cycle de dégivrage automatique est en cours.

Alarme 6 : indique un mauvais fonctionnement de la cave (voir § précédent).

NB : Les symboles 2,5 et 7 ne sont pas utiles pour ce type de cave.

La plage de réglage conseillée pour la conservation se situe entre 10°C et 14°C. La consigne par défaut est de 12°C (température idéale de vieillissement).

En revanche, cette consigne peut être réglée entre 9 et 15°C

Votre cave à vin peut être placée dans une pièce dont la température est comprise entre 0°C et 35°C. Lors de la mise en service de la cave ou suite à des modifications significatives de la température de consigne, plusieurs heures peuvent être nécessaires à votre cave à vin pour se stabiliser et afficher la nouvelle température souhaitée.

Attendez quelques jours. Si la température ne se stabilise pas, contactez votre magasin revendeur.

Entretien courant de votre cave à vin

Votre cave ARTEVINO est un appareil au fonctionnement simple et éprouvé. Les quelques opérations qui suivent vous permettront d'en obtenir un fonctionnement optimal et une grande longévité.

1) Dépoussièrez régulièrement (2 fois par an) le condenseur (grille métallique noire fixée à l'arrière de votre cave à vin). 2) Effectuez une fois par an un nettoyage complet de l'intérieur de votre cave à vin, en ayant pris soin, après avoir enlevé vos bouteilles, de la débrancher et de la décharger (utilisez à cet effet un produit nettoyant non agressif et de l'eau, et prenez soin de bien rincer).

Hygrométrie

Votre cave est équipée d'un système exclusif ARTEVINO permettant de recréer à l'intérieur de votre cave à vin l'hygrométrie nécessaire à la bonne étanchéité des bouchons de liège de vos bouteilles. À l'installation, il est important de verser l'équivalent d'un verre d'eau sur le plancher de la cave, pour lancer le processus de la pompe thermodynamique.

Lors de la mise en route

• Le compresseur ne fonctionne pas > s'assurer de l'alimentation de la prise de courant en y connectant un autre appareil électrique.
• Le compresseur ne s'arrête jamais > mettre la main sur le condenseur (grille située à l'arrière de l'appareil) ; si le condenseur est froid, prendre contact avec votre revendeur. Si le condenseur est chaud, régler la température de consigne de votre cave sur 15°C, maximum de la plage de réglage. Si le compresseur ne s'arrête toujours pas, prendre contact avec votre revendeur.

I TOUTE INTERVENTION RÉalisée PAR UN SERVICE TECHNIQUE NON AGRÉÉ PAR I ARTEVINO ENTRAINERA LA NULLITE DE LA GARANTIE.

I L'UTILISATION DE PORTE VITRÉE INFLUE SUR LES PERFORMANCES DE VOûTRE I CAVE A VIN DANS CERTAINES CONDITIONS DE TEMPERATURE EXTREME.

Normes

Votre produit répond aux normes suivantes :

I - Sécurité

Caractéristiques techniques et énergétiques

Modèle	Température	Hauteur (mm)	Largeur (mm)	Profondeur (mm)	Poids (Kg)	Précision
OXGIT230NPD	I	1825	680	690	70	+/- 1.5 °C
OXGIT230NVD	I	1825	680	690	85	+/- 1.5 °C
OXMITI82NPD	I	1479	680	690	60	+/- 1.5 °C
OXMITI82NVD	I	1479	680	690	75	+/- 1.5 °C
OXPIT98NPD	I	960	680	690	45	+/- 1.5 °C
OXPIT98NVD	I	960	680	690	55	+/- 1.5 °C

Modèle	Puissance électrique* (Watts)	Consummation (kWh/ 24h)*	Tension** (V)	Fréquence** (Hz)	Plage de T° préconisée
					T° mini	T° maxi
OXGIT230NPD	75	0,36	230	50	0°C	35°C
OXGIT230NVD	75	0,62	230	50	0°C	35°C
OXMITI82NPD	65	0,34	230	50	0°C	35°C
OXMITI82NVD	65	0,54	230	50	0°C	35°C
OXPIT98NPD	55	0,31	230	50	0°C	35°C
OXPIT98NVD	55	0,48	230	50	0°C	35°C

• Mesurée avec une température extérieure d'environ 25°C. ** Selon les pays, ces valeurs peuvent varier ; pour connaître les caractéristiques spécifiques de votre appareil, veuillez consulter l'étiquette signalétique de votre appareil.

Modèle	Classe d'efficacité énergétique	Consommation d'énergie annuelle AEc* (Kwh/an)	Volume utile (litres)	Température des autres compartments	Emission acoustique (db(A))
OXGIT230NPD	A+	132	460	-	38
OXGIT230NVD	B	227	460	-	38
OXMITI82NPD	A+	125	355	-	38
OXMITI82NVD	B	198	355	-	38
OXPIT98NPD	A+	114	225	-	38
OXPIT98NVD	B	176	225	-	38

• Consommation d'énergie calculée sur la base du résultat obtenu par 24h dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et d'emplacement de l'appareil. Cet appareil est destiné uniquement au stockage du vin. Catégorie de tous les modèles : 2 Classe climatique : nos appareils sont conçus pour être utilisés à une température ambience comprise entre 10°C et 32°C - Classe SN - Néanmoins, se reporter au tableau des caractéristiques techniques ci-dessus pour connaître les performances optimales de votre produit. Ces modèles ne sont pas intégrables.
