LIFESTYLE SA-1 - Enceinte bluetooth BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo multi-zones
Marque	Bose
Modèle	Lifestyle SA-1
Dimensions (L x P x H)	358 x 137 x 78 mm
Poids	2,72 kg
Alimentation	120 V / 230 V / 240 V, 50/60 Hz, 220 W (selon version)
Puissance de sortie	35 W minimum par canal sous 4 ohms (30 Hz - 15 kHz, THD < 0,5 %)
Rapport signal/bruit	90 dB
Connecteurs d'entrée audio	RCA (L/R) et DIN 8 broches
Connecteur de contrôle système	Mini-jack stéréo 3,5 mm
Sensibilité d'entrée	0,5 Vrms à 1 kHz
Fonctions principales	Technologie de traitement numérique du signal Bose, commande numérique de volume, protection thermique contre les surcharges, pieds en caoutchouc
Utilisation prévue	Extension de systèmes Lifestyle avec enceintes supplémentaires non amplifiées Bose (intérieur/extérieur)
Fixation murale	Possible (pieds amovibles, trous de fixation au dos)
Entretien et nettoyage	Chiffon doux et sec uniquement ; ne pas utiliser de solvants, produits chimiques ou pulvérisateurs
Température ambiante maximale	45 °C
Ventilation requise	Espace libre d'au moins 5 cm autour et 7,5 cm au-dessus
Garantie	1 an (sous conditions)
Section de câble d'enceinte recommandée	0,75 mm² (9 m max), 1,7 mm² (14 m max), 2 mm² (21 m max)

FOIRE AUX QUESTIONS - LIFESTYLE SA-1 BOSE

Aucune enceinte ne fonctionne, que faire ?

Vérifiez que la chaîne et l'amplificateur sont branchés et sous tension. Assurez-vous qu'une source musicale est sélectionnée (AM, FM, CD, AUX). Si vous utilisez une centrale CD-20, vérifiez que le câble audio est branché sur la prise SPEAKER ZONE 2. Pour une centrale CD-5, assurez-vous que le câble est sur FIXED OUTPUT et que le module Acoustimass est connecté via les fiches RCA gigognes.

Une seule enceinte fonctionne, comment résoudre ?

Vérifiez les conducteurs de l'enceinte défaillante : assurez-vous qu'ils sont en bon état et solidement connectés aux bornes. Reportez-vous au paragraphe Raccordement des enceintes de la notice.

Une enceinte ne fonctionne toujours pas après vérification ?

Déconnectez les câbles de cette enceinte et de l'amplificateur. Testez avec le câble de l'autre enceinte (qui fonctionne) : si l'enceinte défaillante fonctionne alors, le problème vient du câble. Sinon, l'enceinte est défectueuse. Vous pouvez aussi inverser les sorties de l'amplificateur pour vérifier si le canal est en panne.

Les canaux stéréo sont inversés, que faire ?

Vérifiez que le câble connecté à la sortie SPEAKER OUTPUTS L de l'amplificateur est bien branché sur l'enceinte située à gauche dans la zone d'écoute. Inversez les branchements si nécessaire.

Les basses et les aigus sont faibles, comment corriger ?

Assurez-vous que les conducteurs + sont connectés aux bornes + et les - aux bornes - sur les enceintes et l'amplificateur. Des inversions de polarité réduisent les basses.

Comment nettoyer l'amplificateur Lifestyle SA-1 ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez aucun solvant, produit chimique ou solution contenant de l'alcool, de l'ammoniaque ou des abrasifs. Évitez que du liquide pénètre par les ouvertures.

Que faire en cas d'interférences sonores ?

Vérifiez que les conducteurs sont correctement insérés dans les bornes et qu'ils ne se touchent pas entre eux. Reportez-vous au paragraphe Raccordement des enceintes pour les bonnes pratiques de câblage.

La télécommande ne permet pas de régler le volume, pourquoi ?

Vérifiez que le mini-jack 3,5 mm est correctement inséré dans l'embase SYSTEM CONTROL de l'amplificateur. Pour les télécommandes RC-20 ou RC-5, assurez-vous que les mini-commutateurs sont positionnés correctement (voir notice).

Le volume diminue soudainement, que se passe-t-il ?

C'est la fonction de protection contre les surcharges qui s'active. Baissez le volume pour revenir à un niveau normal. Si le problème persiste, choisissez un réglage de volume plus bas pour éviter d'endommager les enceintes.

Comment monter l'amplificateur au mur ?

Retirez les pieds en caoutchouc. Utilisez les trous de fixation au dos comme gabarit de perçage. Pour une cloison en bois, utilisez des vis M5 x 36 mm. Pour une cloison en plaque de plâtre, utilisez des chevilles adaptées. Laissez un espace de ventilation d'au moins 5 cm autour.

MODE D'EMPLOI LIFESTYLE SA-1 BOSE

Notice d'utilisation

AVERTISSEMENT : Afin de réduire les risques d'incendie ou d'électrocution, évitez d'exposer le système à la pluie ou à l'humidité.

Ces mises en garde (ATTENTION) se situent sous l'amplificateur stéréo Lifestyle® :

Le symbole représenté par une flèche dans un triangle équilatéral avertit l'utilisateur de la présence, à l'intérieur du carter de l'appareil, d'une tension dangereuse non isolée pouvant être suffisamment forte pour présenter un risque d'électrocution.

Le symbole représenté par un point d'exclamation dans un triangle équilatéral informe l'utilisateur que cette notice d'utilisation contient des instructions importantes sur le fonctionnement et l'entretien de l'appareil.

ATTENTION : Pour éviter toute electrocution, faites correspondre, si nécessaire, la broche la plus large de la fiche à l'encoche la plus large de la prise de courant et insérez à fond.

Autres consignes de sécurité

Consultez les consignes supplémentaires de la page « Consignes de sécurité importantes » incluse dans cette notice d'utilisation.

Veuillez dire attentivement cette notice d'utilisation

Veuillez observer scrupuleusement les instructions de cette notice d'utilisation. Elle vous aidera à installer et utiliser correctement votre amplificateur stéréo Lifestyle®. Conservez cette notice afin de pouvoir vous y reporter ultérieurement.

Bose, Acoustimass, Lifestyle, et le design de Wave radio sont des marques de commerce déposées de Bose Corporation. Personal est une marque de commerce de Bose Corporation.

Table des matières

Installation de l'amplificateur stéréo Lifestyle 5 Avant-propos 5 Déballage du carton 5 Choix d'un emplacement pour l'amplificateur stéréo Lifestyle 6 Raccordement de l'amplificateur stéréo Lifestyle sur une interface multi-zones 8 Raccordements entre l'unité centrale CD-20 et l'amplificateur stéréo Lifestyle 10 Raccordements entre l'unité centrale CD-5 et l'amplificateur stéréo Lifestyle 12 Raccordement des enceintes sur l'amplificateur stéréo Lifestyle 13 Vérifier si votre amplificateur Lifestyle est bi-tension 14 Mise sous tension du système 14 Entretien de l'amplificateur stéréo Lifestyle 15 Nettoyage de l'appareil 15 Protection des câblages extérieurs 15 Identification des problèmes 15 Service client 16 Durée de garantie 16 Informations techniques 17 Département commercial et technique Bose à l'avant-dernière page

Pour votre information

Le numéro de série est situé sur le panneau inférieur de votre amplificateur stéréo Lifestyle®.

Numéro de série :

Date d'achat :

Nous vous conseillons de conserver la facture d'achat et la carte de garantie avec cette notice d'utilisation.

Avant-propos

Nous vous remercions d'avoir acheté un amplificateur stéreo Bose® Lifestyle®. Cet amplificateur s'est avéré être une solution simple, lorsque vous souhaitez compléter votre système Lifestyle® avec des enceintes accessoires supplémentaires ou d'environnement intérieur/extérieur non amplifiées Bose. Grâce à la technologie intégrée de traitement du signal développée par Bose et dont cet amplificateur bénéficie, il est possible d'obtenir un son stéreo ample et riche, même pour de faibles niveaux d'écoute. En choisissant ce produit pour effectuer une extension de votre système, vous pouvez profiter de la qualité sonore Bose et de la capacité d'utilisation du système Lifestyle® dans un jardin, un patio, un garage, une pièce annexe ou à proximité d'une piscine.

Déballage du carton

AVERTISSEMENT : Pour éviter tout risque d'étouffement, conserver les sacs plastiques hors de la portée des enfants.

Effectuez le déballage avec précaution. Vérifiez que les différents éléments de l'amplificateur stéreo Lifestyle® décrits à la Figure 1 sont bien présents. Nous vous recommandons de conserver soigneusement tous les constituants du carton d'emballage. Ils pourront vous être utiles ultérieurement. De plus, l'emballage d'origine est le plus sûr moyen de transporter cet appareil.

Remarque: Repérez le numéro de série situé sous l'amplificateur et copiez celui-ci à l'endroit approprié page 3.

Si l'un des composants de l'appareil semble endommagé, n'essayez pas de l'utiliser. Contactez immédiatement votre revendeur agréé ou le service client Bose. Reportez-vous aux numéros de téléphone (service commercial et support technique) présents à l'avant-dernière page de cette notice.

Figure 1

Contenu du carton d'emballage

Amplificateur stéréo Lifestyle®

Notice d'utilisation

Câble d'entrée audio 9 m référence 197406

Cordon secteur E-U / Canada (120 V)

• L'amplificateur stéreo Lifestyle® est fourni avec un cordon secteur 120 VAC pour les E-U et le Canada et un cordon secteur 230 V ou 240 V pour un usage international. Les appareils bi-tension disponibles d'un cordon secteur 120 V et d'un adaptateur 230 V. Pour de plus amples informations concernant le commutateur de sélection de tension, reportez-vous au paragraphe « Vérifiez si votre amplificateur Lifestyle® est bi-tension » à la page 14.

Europe (230 V)

GB / Singapour (230 V)

Australie (240 V)

230V

adaptateur

Remarque: Utilisez uniquement le cordon secteur fourni avec l'appareil. Si la prise du cordon ne correspond pas à celle de la prise secteur murale, vous NE DEVEZ en aucune maniere la modifier. Pour obtenir une assistance, contactez le service Client Bose. Remarque: L'amplificateur stéreo Lifestyle est concu pour etre utilise QUJUEMENT avec des enceintes accessoires supplémentaires ou d'environnement interieur/extérieur Bose non amplifiées. ATTENTION: Si vous avez acheté un appeareil bi-tension, NE PAS racorder celui-ci sur une prise secteur, avant d'avoir vérifié la position du sélecteur de tension situé sur le panneau arrière. L'utilisation d'une tension incorrecte provoquerait des dommages irréversibles au produit. Reportez-vous au paragraph « Vérifiez si votre amplificateur Lifestyle est bi-tension » à la page 14.

Choix d'un emplacement pour l'amplificateur stéréo lifestyle®

Choisissez un endroit approprié et effectuez l'installation conformément aux conseils disponibles dans les paragraphes qui suivent.

ATTENTION: NE PAS fixer l'amplificateur sur une surface dont la solidité est douteuse ou près de laquelle il existe des risques potentiels (câblage électrique, tuyau de plomberie, etc.). L'appareil doit être installé à l'intérieur. Il n'a pas été conçu, ni testé, pour être placé à l'extérieur ou dans un bateau.

Bien qu'il ne soit pas nécessaire que l'amplificateur soit situé à proximité immédiate de votre système Lifestyle ou des enceintes supplémentaires, prenez en compte les recommandations suivantes lors du besoin de son implantation :

• Placez l'appareil à l'intérieur et à une distance d'environ 2,5 m d'une prise de courant.
• Assurez-vous qu'il soit situé à une distance appropriée, au regard de la longueur du câble d'entrée audio 9 m.
• Vérifiez que la température ambianté à l'emplacement besoin pour sa fixation ne dépasse pas 45°C.
• Afin d'obtenir des performances optimales, placez l'amplificateur dans un endroit bien ventilé.
• N'INSTALLALLEZ PAS CELUI-CI DANS UN LIEU CONFINÉ - S'il est placé sur une étagère, dans une bibliothèque ou à l'intérieur d'un meuble hi-fi, menagez un espace d'au moins 5 cm (Figure 2) tout autour de l'équipement et une ouverture minimum de 7,5 cm directement au-dessus de sa partie supérieure, afin de permettre un écoulement d'air. S'il n'existe pas une ventilation ajustée, l'amplificateur passag automatiquement en mode de protection. Il réduit alors son propre volume, de manière à réguler sa température.
• N'installer PAS l'amplificateur sur une surface sensible à la chaleur, comme la surface d'un meuble par exemple. Comme tout appareil électrique, l'amplificateur génère de la chaleur.
• NE l'utiliser PAS dans un endroit humide. Il est important de ne pas y laisser pénétrer d'humidité.

Figure 2

Espacement requis entre

L'amplificateur et tout

équipement ou surface.

• Lorsque l'amplificateur est posé sur une surface horizontalement comme un plancher ou une étagère (Figure 3), ses pieds en caoutchouc lui assurent une stabilité correcte et empêchent que des éraflures se produisent.

Figure 3

Surface de montage

horizontal

• Pour monter l'amplificateur sur un mur (Figure 4), retirez les pieds en caoutchouc et utilisez les trous de fixation du boîtier comme gabarit de perçage. Pour les accessoires de fixation, reportez-vous à la Figure 5 de la page 7.

Figure 4

Montage au mur

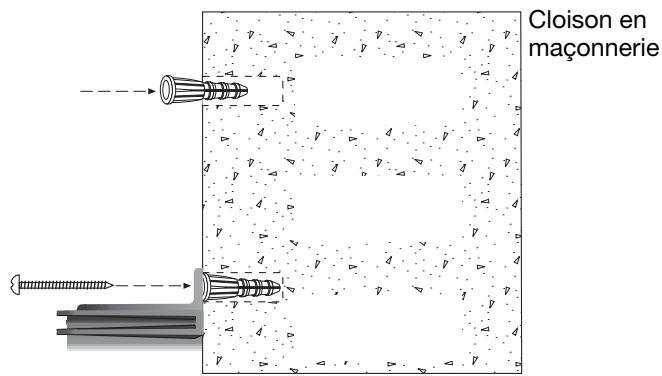

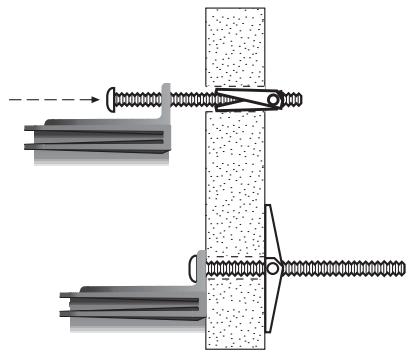

Figure 5 Accessoires de fixation recommandés Vous devez utiliser

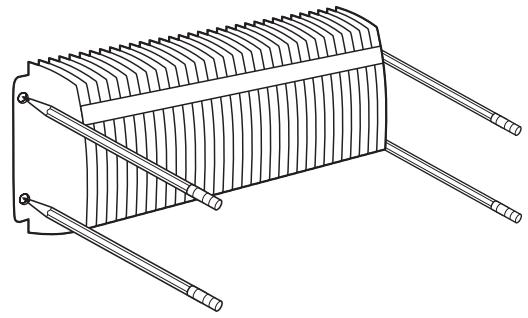

Pour pouvoir marquer l'emplacement des trous de fixation du boîtier, retirez préalablement les pieds en caoutchouc. Puis, positionnez l'amplificateur à l'endroit souhaité et marquez les trous à l'aide d'un crayon.

2,25 mm (4) M5 x 36 mm

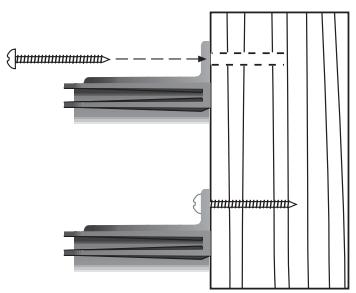

Cloison en bois

Cloison en plaque de plâtre

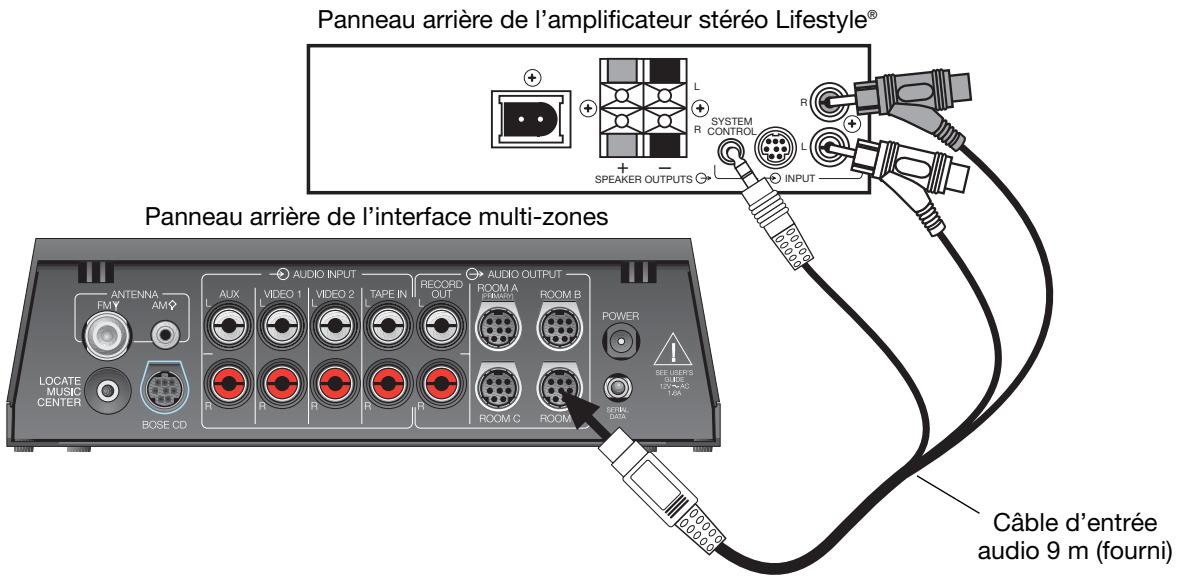

Raccordement de l'amplificateur stéréo lifestyle® sur une interface multi-zones

Figure 6 Raccordements entre l'interface multi-zones et l'amplificateur stéreo Lifestyle

ATTENTION: Avant tout raccordement connexion, mettez le système Lifestyle à l'arrêt et débranchez la prise d'alimentation secteur de la centrale. N'alimentez PAS l'amplificateur tant que toutes les connexions n'ont pas été effectuées.

• Insérez l'unique connecteur multi-broches équipant l'une des extrémités du câble d'entrée audio sur l'une des prises non utilisées repérées ROOM (B, C ou D) à l'arrière de l'interface multi-zones (Figure 6).
• Insérez le mini-jack 3,5 mm situé à l'autre extrémité de ce même cable dans l'embase jack SYSTEM CONTROL située à l'arrière de l'amplificateur.
• Insérez la fiche RCA gigogne blanche du cable dans la prise INPUT L (gauche) de l'amplificateur. Insérez la fiche RCA gigogne rouge du cable dans la prise INPUT R (droite) de l'amplificateur.

Figure 7

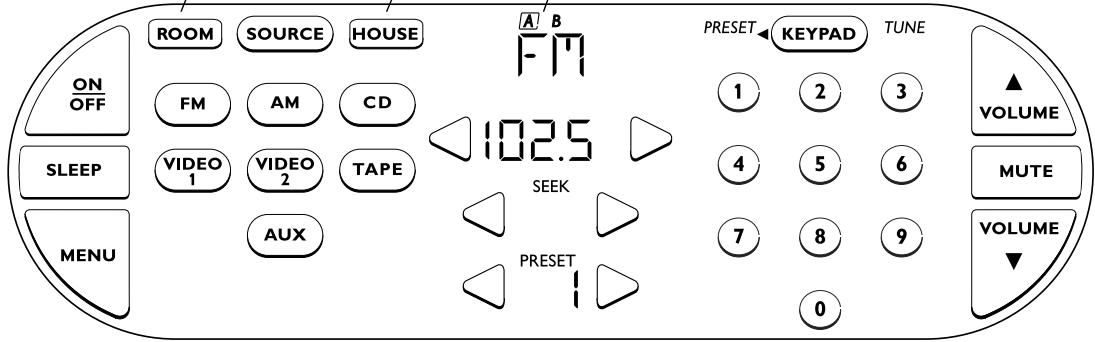

Fonctionnement multi-zones à l'aide d'un personal™ music center

Les systèmes équipés d'une interface multi-zones sont commandés à l'aide d'un Personal Music Center. Ce dernier ne requiert aucun paramétrage interne à l'aide de commutateurs, avant que les enceintes réparties dans plusieurs zones puissent être contrôlées. Cependant, si vous achetez un second Personal Music Center, il est nécessaire que vous suiviez la procédure de programmation de celui-ci, lors de la mise en service initiale.

Remarque : Pour de plus amples informations sur la façon de faire fonctionner votre système dans une configuration multi-zones, reportez-vous au manuel utilisateur de la chaîne Lifestyle®.

Le Personal Music Center vous permet de contrôler jusqu'à quatre ensembles d'enceintes amplifiées Bose, placées dans des pièces différentes. Nous désignerons ces quatre pièces par les lettres A, B, C et D. La pièce A correspondant à la zone d'écoute principale (celle que vous utiliseriez avec une chaîne à une seule zone d'écoute). Si plusieurs pièces sont connectées à votre chaîne, le Personal Music Center affiche les touches ROOM et HOUSE, ainsi que les lettres indicatrices de pièce A, B, C et/ou D. La Figure 7 donne un exemple d'affichage pour un système 2 zones.

Exemple d'affichage pour une chaîne à deux zones d'écoute

La touche ROOM permet de contrôler une ou plusieurs pièces se partageant une même source.

La touche HOUSE pilote toutes les pièces connectées comme s'il s'agissait d'une seule pièce.

Les indicateurs de pièce vous informent de la sélection effectuée à l'aide d'une des touches ROOM ou HOUSE.

Raccordement de l'amplificateur stéréo lifestyle® sur une unité centrale cd-20

ATTENTION : Avant tout raccordement, mettez le système Lifestyle® à l'arrêt et débranchez la prise d'alimentation de l'unité centrale de la prise secteur murale. NE PAS alimenter l'amplificateur tant que toutes les connexions n'ont pas été effectuées.

• Insérez l'unique connecteur multi-broches équipant l'une des extrémités du câble d'entrée audio sur la prise SPEAKER ZONES 2, située sur le panneau arrière de la centrale (Figure 8).
• Insérez le mini-jack 3,5 mm situé à l'autre extrémité de ce même cable dans l'embase jack SYSTEM CONTROL située à l'arrière de l'amplificateur.
• Insérez la fiche RCA gigogne blanche du cable dans la prise INPUT L (gauche) de l'amplificateur. Insérez la fiche RCA gigogne rouge du cable dans la prise INPUT R (droite) de l'amplificateur.

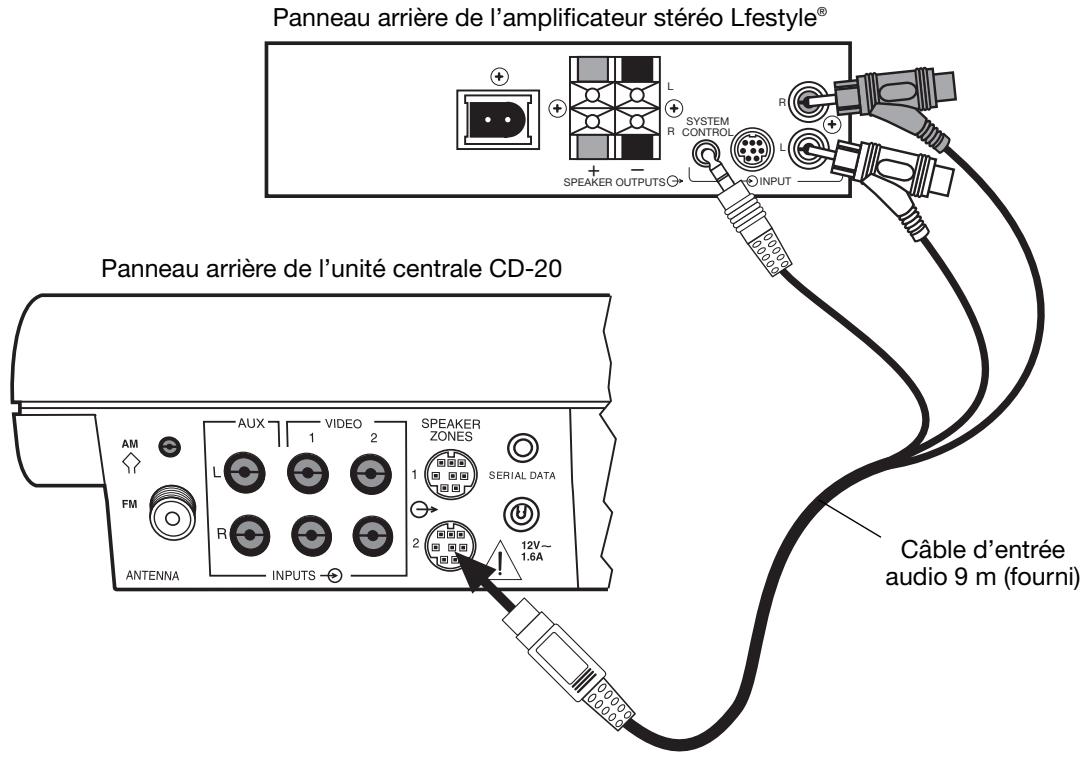

Figure 8

Raccordements entre l'unité centrale CD-20 et l'amplificateur stéreo Lifestyle

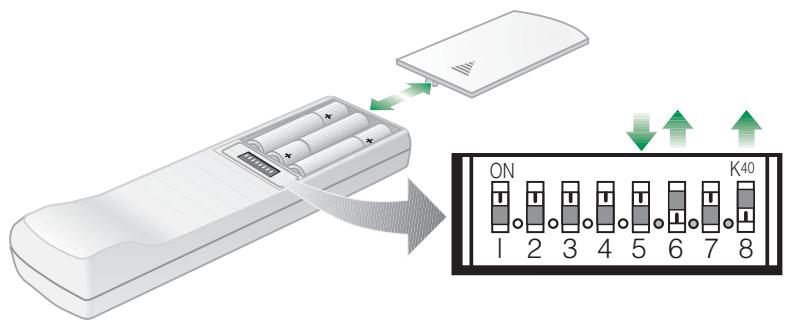

Programmation de la télécommande rc-20 pour la ZONE 2

Si vous système se compose d'une unité centrale CD-20, il est nécessaire que vous programmiez une seconde télécommande RC-20, afin de pouvoir commander les sorties ZONE 2.

• Retirez le couvercle du logement des piles de la télécommande et repérez les mini-commutateurs (Figure 9).
• Assurez-vous que la position des mini-commutateurs du code personnel (1, 2, 3 et 4) correspond bien à celle de la première télécommande.
• Positionnez le mini-commutateur 5 vers le bas (off), le 6 et le 8 vers le haut (on).

Remarque : Pour de plus amples informations sur la façon de faire fonctionner votre système dans une configuration multi-zones, reportez-vous au manuel d'utilisation de la chaîne Lifestyle®.

Positionnement des mini-commutateurs de la télécommande RC-20 pour le contrôle de la ZONE 2

Figure 9

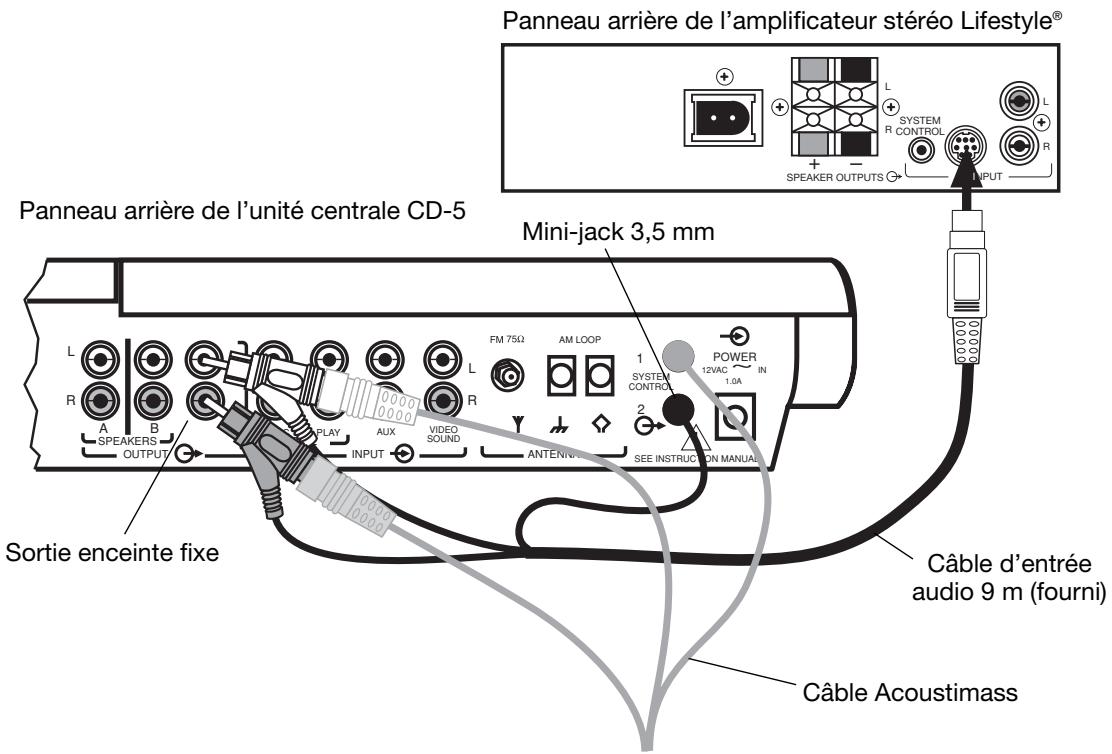

Raccordement de l'amplificateur stéréo lifestyle® sur une unité centrale cd-5

Raccordement entre l'unité centrale CD-5 et l'amplificateur stéreo Lifestyle®

Pour les systèmes utilisant une unité centrale CD-5, les enceintes Home theater sont raccordées sur les prises de sortie FIXED OUTPUT, situées sur le panneau arrière de la centrale. Lors de l'ajout de l'amplificateur stéreo Lifestyle®, il est nécessaire que vous débranchiez temporairement les enceintes Home theater des prises RCA OUTPUT FIXED R et FIXED L.

ATTENTION: Avant tout raccordement, mettez le système Lifestyle à l'arrêt et débranchez la prise d'alimentation de l'unité centrale de la prise secteur murale. NE PAS alimenter l'amplificateur tant que toutes les connexions n'ont pas été effectuées. ATTENTION: NE PAS raccorder le cable d'entrée de l'amplificateur stéréo Lifestyle sur la sortie SPEAKERS A ou SPEAKERS B de la centrale. L'amplificateur est conçu pour fonctionner correctement avec le niveau de sortie fixe disponible sur les prises RCA OUTPUT FIXED.

1. Insérez l'unique connecteur multi-broches équipant l'une des extrémités du cable d'entrée audio sur la prise INPUT, située sur le panneau arrière de l'amplificateur (Figure 10).
2. Insérez le mini-jack 3,5 mm situé à l'autre extrémité de ce même cable dans l'embase jack SYSTEM CONTROL 2 située sur le panneau arrière de la centrale.
3. Déconnectez à l'arrière de la centrale les deux prises du câble d'entrée audio branchées sur les embase RCA FIXED OUTPUT.
4. Insérez la prise RCA gigogne rouge du cable fourni dans la prise R (droite) FIXED OUTPUT. Insérez la prise RCA gigogne blanche dans la prise L (gauche) FIXED OUTPUT.
5. Insérez la prise RCA rouge du système Acoustimass dans la prise gigogne rouge et la prise RCA blanche dans la prise gigogne blanche.

Figure 10

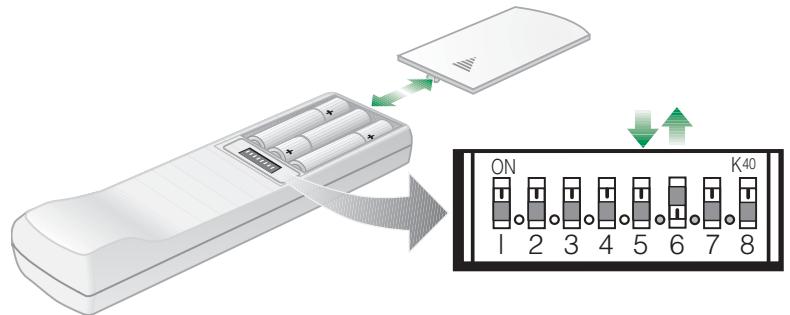

Programmation de la télécommande rc-5

Si votre système se compose d'une unité centrale CD-5, il est nécessaire que vous programmiez une seconde télécommande RC-5, afin de pouvoir commander l'amplificateur stéréo Lifestyle.

• Retirez le couvercle du logement des piles de la télécommande et repérez les mini-commutateurs (Figure 11).
• Assurez-vous que la position des mini-commutateurs du code personnel (1, 2, 3 et 4) correspond bien à celle de la première télécommande.
• Positionnez le mini-commutateur 5 vers le bas (off) et le 6 vers le haut (on).

Remarque : Pour de plus amples informations sur la façon de faire fonctionner votre système dans une configuration multi-zones, reportez-vous au manuel d'utilisation de la chaîne Lifestyle®.

Positionnement des mini-commutateurs de la télécommande RC-5

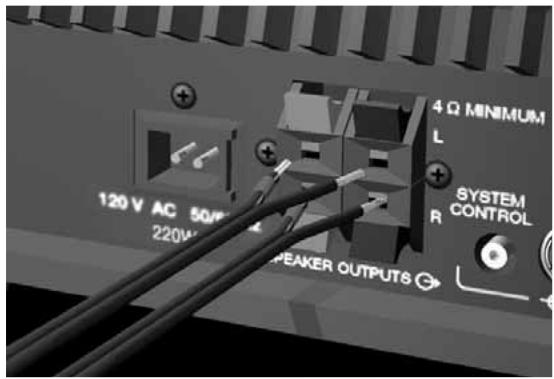

Figure 11 Raccordements des câbles d'enceintes sur l'amplificateur

Raccordement des enceintes sur l'amplificateur stéréo lifestyle®

ATTENTION: NE PAS raccorder l'amplificateur sur des enceintes amplifiées quel que soit leur type ou leur modèle, ni sur aucune source musicale également amplifiée. Dans le cas contraire, l'équipement peut subir d'importants dommages.

Les câbles d'enceinte sont composés de deux conducteurs isolés. L'un d'eux est généralement repéré (avec une bande de couleur, une bague ou une nervure), indiquant ainsi qu'il doit être connecté à la borne positive (+ ou rouge). Le conducteur sans marquage doit toujours être branché sur la borne négative (- ou noir). Pour plus d'informations sur le diamètre des conducteurs et les distances de câblage, reportez-vous au paragraphe « Recommendations concernant le câblage » à la page 17.

• Raccordez le câble de l'enceinte droite sur les bornes SPEAKER OUTPUT R (Figure 12). Pressez sur la languette rouge de la première borne. Insérez le conducteur provenant de la borne positive (+) de l'enceinte dans la borne rouge de l'amplificateur et relâchez la languette. Pressez sur la languette noire de la seconde borne. Insérez le conducteur provenant de la borne négative (-) de l'enceinte dans la borne noire de l'amplificateur et relâchez la languette.
• Raccordez de la même manière le câble de l'enceinte gauche sur les bornes SPEAKER OUTPUT L.

Repérez le câble raccordé sur la sortie L (gauche) à l'arrière de l'amplificateur et celui connecté sur la sortie R (droite). Assurez-vous que l'enceinte placée à gauche dans la zone d'écoute (lorsque vous lui faites face) est bien branchée sur la sortie L.

Figure 12

Vérifiez si votre amplificateur lifestyle® est bi-tension

• Les appareils bi-tension sont équipés d'un commutateur de sélection sur le panneau arrière (Figure 13). Vérifiez si votre appareil en est pourvu.
• Ce commutateur est placé en usine sur la position 230 V. Si vous souhaitez faire fonctionner l'appareil sur une tension secteur 115 V (Amérique du Nord), déplacez-le en conséquence.

Figure 13

Positionnement du commutateur pour une tension secteur 115 V

Mise sous tension du système

ATTENTION: NE PAS insérer le cordon d'alimentation dans la prise secteur murale, tant que toutes les autres connexions ne sont pas terminées.

• Utilisez le cordon secteur fourni avec votre amplificateur Lifestyle®. Insérez fermement le petit connecteur présent à l'une de ses extrémités dans l'embase prévue à cet effet sur le panneau arrière de l'appareil (Figure 14).
• Branchez les cordonss d'alimentation de l'amplificateur stéreo Lifestyle et de votre chaîne Lifestyle dans une prise secteur murale.
• Si l'appareil est prévu pour fonctionner avec une tension secteur 230 V, il possède un commutateur de mise sous tension sur son panneau arrière. Placez le commutateur sur la position On.

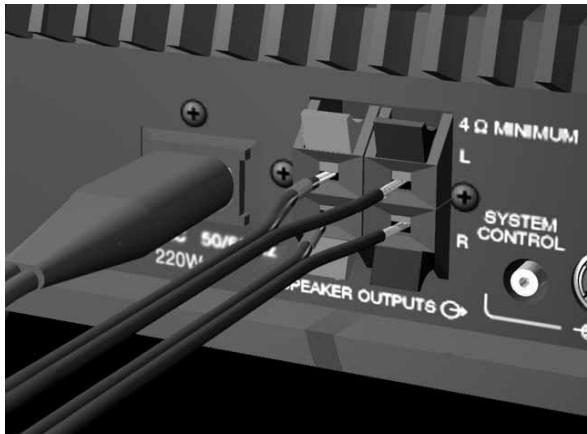

Figure 14

Raccordement du cordon secteur sur l'amplificateur

• Sélectionnez une source musicale grâce à l'unité centrale portable (Personal™ music center) ou votre nouvelle télécommande et ajustez le volume à votre guise.

Nettoyage de l'appareil

L'amplificateur, prévu uniquement pour une utilisation intérieure, peut devenir poussièreux avec le temps. Utilisez uniquement un chiffon doux et sec pour retirer la poussière présente à l'extérieur de son boîtier. N'utilisez aucun solvant, produit chimique ou solution de nettoyage qui contient de l'alcool, de l'ammoniaque ou des composants abrasifs. Ne laissez aucun liquide pénétrer par l'une des ouvertures. N'utilisez aucune pulvérisateur sous pression à proximité de l'amplificateur.

Protection des cablages extérieurs

Bien que certaines enceintes Bose soient conçues et testées pour supporter des conditions environnementales extérieures, la partie dénudée des conducteurs de raccordement peut être affectée par une exposition prolongée aux éléments. Ceci s'avère particulièrement vrai avec l'eau de mer.

Vous pouvez utiliser un produit silicone, tel qu'un mastic silicone adhésif pour protection extérieure, afin de protéger les connexions sur les enceintes. Celui-ci est facilement disponible chez tous les détaillants. Si vous utilisez un tel produit, appliquez-le uniquement après que les conducteurs aient été raccordés et que les serrages aient été réalisés. Vérifiez annuellement cette protection et réappliquez le produit si nécessaire.

Identification des problèmes

Si vous rencontrez un problème de fonctionnement avec votre chaîne Lifestyle® après avoir installé un amplificateur stéréo Lifestyle®, suivez les conseils disponibles ci-dessous. Pour obtenir une aide supplémentaire, reportez-vous aux informations d'identification des problèmes qui figurent dans le manuel d'utilisation de ce système. Si le problème persiste, contactez votre revendeur Bose afin de planifier la maintenance ou contactez le service Client Bose. Reportez-vous aux numéros de téléphone (service commercial et support technique) présents à l'avant-dernière page de cette notice.

Problème	Solution
Aucune enceinte ne fonctionne	• Assurez-vous que la chaîne et l'amplificateur Lifestyle® sont bien raccordés sur le secteur et sous tension. • Assurez-vous que les prises secteur des apparciels sont correctement insérées dans les prises murales et que ces dernières sont en état de marche. • Vérifiez qu'une source musicale a bien été Sélectionnée (AM, FM, CD, AUX, etc.). Si la source CD ou AUX est Sélectionnée, vérifiez qu'un disque est bienprésent dans le lecteur ou que l'appareil raccordé sur l'entrée AUX est sous tension. • Si vous utilisez une unité centrale CD 20, assurez-vous que le cable d'entree audio est bien branché sur le connecteur repéré SPEAKER ZONE 2. • Si vous utilisez une unité centrale CD 5 pour le Home Cinema (chaîne Lifestyle® 12 ou Lifestyle® 8), assurez-vous que le cable d'entree de l'amplificateur est bien raccordé sur la sortie FIXED OUTPUT de l'unité centrale (le cable de sortie vers le module Acoustimass® doit être connecté sur les prises RCA gigognes du cable d'entree audio). • Débranchez le casque, s'il y a lieu. • Assurez-vous que la position des mini-commutateurs de la télécommande est correcte.
Une seule des enceintes fonctionne	• Vérifiez les conducteurs raccordés sur l'enceinte ne fonctionnant pas. • Assurez-vous qu'ils soient en état et solidement connectés à chaque extrémité. • Reportez-vous au paragraphe « Raccordement des enceintes sur l'amplificateur stéréo Lifestyle® » à la page 13.
Une des enceintes ne fonctionne toujours pas	Déconnectez le cable sur cette enceinte, ainsi que du côté amplificateur. Déconnectez le cable de la seconde enceinte (qui fonctionne) et raccordez cette extrémité sur celle qui ne fonctionne pas. Si le problème persiste encore, l'enceinte est en panne. Si au contraire celle-ci fonctionne à nouveau, continuez à rechercher la cause de l'anomalie.Débrancher ce même cable de l'amplificateur. Raccordez-le sur son autre sortie. Si l'enceinte continue à fonctionner, le problème vient du cable qui était branché d'origine sur celle-ci. Dans le cas contraire, le problème se situe au niveau de ce canal de l'amplificateur.
Les canaux stéreo droit et gauche ne sont pas orientés vers les bonnes enceintes.	Vérifiez les cables de raccordement aux enceintes, pour vous assurer que celui qui est connecté sur la sortie SPEAKER OUTPUTS L de l'amplificateur est bien branché à l'autre extrémité sur l'enceinte située à gauche dans la zone d'écoute.
Les basses et les aiguis sont faibles	Vérifiez les connexions aux enceintes. Assurez-vous que les conducteurs + sont bien connectés sur les bornes + et les conducteurs - sur les bornes -.Reportez-vous au paragraphe « Raccordement des enceintes sur l'amplificateur stéreo Lifestyle® » à la page 13.
Interférences	Assurez-vous que les conducteurs sont correctement insérés dans les bornes à l'arrière des enceintes et sur celles prsentes sur le panneau arrêté de l'amplificateur.Vérifiez que les conducteurs ne se touchent pas d'une borne à l'autre.Reportez-vous au paragraphe « Raccordement des enceintes sur l'amplificateur stéreo Lifestyle® » à la page 13.
La télé-commande ne permet pas de régler le volume	Vérifiez que le mini-jack 3,5 mm est correctement inséré dans l'embase SYSTEM CONTROL 2.Si vous utilisez une télécommande RC-20 ou RC-5, assurez-vous que la position des mini-commutateurs est correcte.
Le volume décroit soudainement	Baissez le réglage de volume pour voir s'il revient au niveau normal. Dans l'affirmative, la soudaine perte de volume est due à l'activation sur l'amplificateur de la fonction de protection contre les surcharges. Celle-ci intervient automatiquement si le réglage de volume est trop haut et que les enceintes risquènt d'être endommagées. Choisissez un réglage mistroux adapté afin d'obtenir un volume permanent plus uniforme.

Service client

Si vous avez besoin d'une assistance complémentaire pour certains problèmes, contactez le Service Client Bose. Pour obtenir les numéros de téléphone nécessaires, reportez-vous à l'avant-dernière page de ce document.

Durée de la garantie

L'amplificateur stéreo Lifestyle® Bose est couvert par une garantie accessible de 1 an. Les détails de cette garantie figurent sur la carte fournie avec le produit. Veuillez remplir soigneusement cette carte et la renvoyer à Bose.

Caracteristiques

• Technologie de traitement numérique du signal spécifique Bose® Commande numérique de volume intégrée
• Protection thermique surcharge
• Pieds caoutchouc protecteur

Puissance nominale

É.-U./Canada: 120 ~V 50 / 60 ~Hz, 220 ~W

Bi-tension: 115/230V ~ 50/60Hz, 220W

International: 220-240V~ 50/60Hz, 220W

Connecteurs d'entrée

Audio double : RCA ou DIN 8 broches

Contrôle système : Mini-jack stéréo 3,5 mm

Sensibilité d'entrée

0,5 Vrms à 1 kHz

Puissance de sortie (moyenne continue)

35 W minimum par canal dans 4 Ohms, de 30 à 15 kHz, avec une distorsion harmonique totale inférieure à 0,5 %.

Rapport signal/bruit (S/B)

90 dB

Dimensions

358 (L) x 137 (P) x 78 (H) mm

Poids

2,72 kg

Finition

Peinture au four=noire

Recommandations concernant le câblage

Section	Longueur (max.)
0,75 mm²	9 m
1,7 mm²	14 m
2 mm²	21 m
