FREE SPACE 51 - Enceintes extérieures BOSE - Notice d'utilisation et mode d'emploi gratuit

Marque	BOSE
Modèle	FREE SPACE 51
Type de produit	Enceinte extérieure
Dimensions (par enceinte)	36,8 cm de diamètre, 38,1 cm de hauteur
Poids (par enceinte)	5,4 kg
Puissance admissible	50 W IEC en continu, compatible avec amplis de 10 à 100 W
Impédance	4 à 8 ohms
Haut-parleur	Un haut-parleur résistant aux conditions climatiques de 11,4 cm
Couleur	Vert
Matériau	Résistant aux intempéries (sel, brouillard, soleil, humidité élevée)
Installation	Extérieure permanente sur bois, béton ou terre ; profondeur d'enfouissement max 18,4 cm
Alimentation	Passive (alimentée par amplificateur ou ampli-tuner)
Câble d'enceinte	Non fourni ; section recommandée selon longueur (0,82 mm² pour 6 m max, etc.)
Garantie	Limitée transférable de 5 ans
Entretien et nettoyage	Chiffon humide avec détergent doux ou tuyau d'arrosage à faible pression
Sécurité	Lire la notice avant installation ; garder les sacs plastiques hors de portée des enfants
Pièces détachées et réparabilité	Éléments de câblage fournis ; câble d'enceinte non fourni (à acheter séparément)
Utilisation	Diffusion sonore en extérieur, résistant aux conditions climatiques

FOIRE AUX QUESTIONS - FREE SPACE 51 BOSE

Comment installer les enceintes FREE SPACE 51 dans un jardin ?

Déterminez un emplacement plat, sans accumulation d'eau. Enterrez la base jusqu'à 18,4 cm max avec une couche de gravier pour le drainage. Utilisez un câble d'enceinte adapté à la longueur (voir section recommandations). Pour une terrasse en bois, fixez avec des vis à bois.

Les enceintes résistent-elles à la pluie et au soleil ?

Oui, elles sont conçues pour résister au sel, au brouillard, au soleil et à une humidité élevée, y compris la pluie et la neige. Le matériau est résistant aux conditions climatiques.

Quel type de câble d'enceinte utiliser ?

Utilisez un câble d'enceinte résistant à l'humidité, de section adaptée à la distance : 0,82 mm² pour 6 m max, 1,3 mm² pour 9 m, etc. Pour enterrer le câble, utilisez un câble conçu pour la pose en pleine terre ou passez-le dans un tube PVC.

Que faire si aucune enceinte ne produit de son ?

Vérifiez que l'ampli-tuner est branché et sous tension, que la prise secteur fonctionne, que le casque éventuel est débranché, et que l'ampli n'est pas en mode MUTE. Contrôlez également les branchements des câbles.

Comment brancher les enceintes à un amplificateur ?

Éteignez l'ampli avant tout branchement. Connectez le fil positif (strié/rouge) de l'enceinte gauche à la borne rouge (+) du canal gauche, et le fil négatif (uni/noir) à la borne noire (-). Faites de même pour l'enceinte droite sur le canal droit. Si c'est un second jeu, utilisez les bornes B.

Comment nettoyer les enceintes extérieures ?

Utilisez un chiffon humidifié avec un peu de détergent doux et d'eau. Vous pouvez aussi les arroser avec un tuyau à faible pression, en évitant de diriger l'eau dans les haut-parleurs ou les évents acoustiques.

Quelle est la durée de la garantie ?

Les enceintes FREE SPACE 51 sont couvertes par une garantie limitée transférable de 5 ans. Remplissez et renvoyez la carte de garantie à Bose pour activation.

Puis-je utiliser ces enceintes avec n'importe quel amplificateur ?

Elles sont compatibles avec les amplificateurs et ampli-tuners supportant une charge de 4 à 8 ohms et une puissance de 10 à 100 W. La puissance admissible continue est de 50 W IEC.

Comment protéger les connexions des câbles contre l'humidité ?

Utilisez un calfeutrage en silicone (adhésif RTV) après avoir branché les câbles. Cela protège les extrémités dénudées, surtout en présence d'eau salée ou de produits chimiques. Vérifiez les branchements chaque année et renouvelez le calfeutrage si nécessaire.

Pourquoi le son est-il faible ou de mauvaise qualité ?

Vérifiez les réglages des graves/aigus sur l'ampli. Assurez-vous que les branchements sont en phase (+ au +, - au -). Si une seule enceinte a un son faible, testez-la avec un autre câble ou sur une autre borne pour localiser le problème.

MODE D'EMPLOI FREE SPACE 51 BOSE

Notice d'utilisation

Renseignements à conserver

Les numéros de série figurent sous chacune des enceintes.

Numéros de série: et

Nom du revendeur:

Numéro de téléphone du revendeur: __ Date d'achat: ____

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Pour trouver...

Installation 4

Avant de commencer 4

Déballage du carton 4

Outils à utiliser 4

Outils optionnels 4

Faire appel à un installateur professionnel 4

Détermination de l'emplacement des enceintes 5

Sélection d'un câble d'enceinte (non fourni) 5

Branchements 6

Préparation du câble d'enceinte 6

Raccordement du câble sur les enceintes 6

Raccordement du câble d'enceinte sur l'amplificateur/ampli-tuner 6

Vérification des branchements 7

Test des branchements 7

eferences. 8

Dépannage 8

Service clients 8

Durée de la garantie 8

Entretien des enceintes 8

Protection du câble d'enceinte 9

Informations techniques 9

Avant de commencer

Nous vous remercions d'avoir acheté les enceintes Bose® Free Space® 51. Ces enceintes d'extérieur haute performances sont conçues pour fournir une qualité de son nettement supérieure à celle de la plupart des enceintes d'extérieur. Elles sont également prévues pour une installation extérieure permanente et résistent donc aux différentes conditions climatiques. Vous pouvez ainsi être certain de leur bon fonctionnement pour les années à partir (reportez-vous à la section « Résistance aux conditions climatiques », page 9).

Déballage du carton

Déballez soigneusement les enceintes Free Space 51 et conservez l'emballage pour une éventuelle utilisation ultérieure. Vérifiez que votre système compte bien toutes les pièces répertoriées sur la figure 1. N'essayez pas d'utiliser les enceintes si certains composants sont manquants ou semblant endommagés. Dans ce cas, avertissez immédiatement Bose ou votre revendeur Bose/agrée.

Remarque : Notez à présent les numéros de série indiqués sous chaque enceinte Free Space 51. Inscrivez les deux numéros sur votre carte de garantie, ainsi qu'à l'emplacement prévu à cet effet à la page 2 de cette notice d'utilisation.

ATTENTION : Afin d'éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

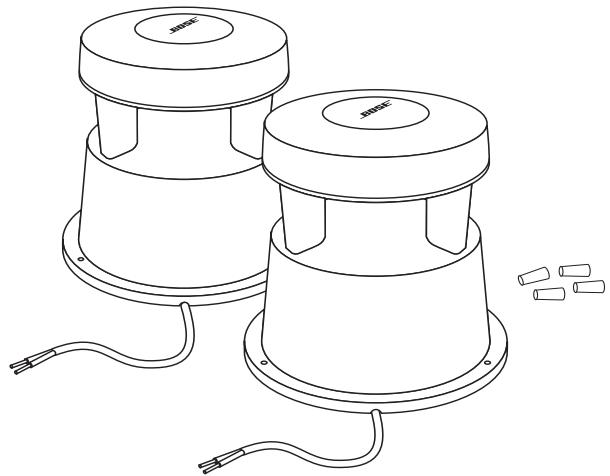

Figure 1

Contenu de l'emballage :

• 2 enceintes Free Space 51 4 éléments de câblage

Outils à utiliser

• Câble d'enceinte (reportez-vous à la section « Sélection d'un câble d'enceinte », page 5)
• Pince à dénuder

Outils optionnels

• Pelle ou bêche
• Tournevis cruciforme Phillips (n^2)

Faire appel à un installateur professionnel

Si vous avez des doutes sur l'utilisation de ces outils ou sur la façon de manipuler ou de couper le cable, c'est le moment de faire appel à un installateur professionnel. Si vous installez vous-même les enceintes, veuillez suivre les instructions figurant dans cette notice d'utilisation.

ATTENTION: Veillez à lire l'intégralité de cette notice avant de commencer l'installation. En cas de non-respect des instructions, toutes les garanties relatives aux enceintes seront annulées. Si vous n'êtes pas certain de pouvoir procéder à l'ensemble de l'installation, contactez un installateur professionnel.

Détermination de l'emplacement des enceintes

Avant de commencer l'installation, CHOISSEZ avec soin l'emplacement des enceintes Free Space 51. Celles-ci peuvent être installées sur pratiquement toutes les surfaces, celles que le bois, le béton ou la terre. Pour choisir un emplacement, tenez compte des recommandations suivantes :

Positionnement des enceintes pour une couverture optimale

Figure 2

Zone de couverture principale - Installation des enceintes Free Space 51

• Placez les enceintes sur une surface plane. Ceci permet d'éviter les déplacements ou les vibrations lors de leur utilisation.
• Positionnez les enceintes de façon à ce que leur câble ne puisse pas être tordu ou tiré et que personne ne se prenne les pieds dedans.
• Ne placez pas les enceintes dans une zone où l'eau est susceptible de s'accumuler.

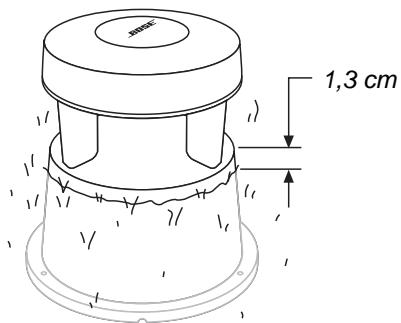

• N'enterrez pas les enceintes Free Space 51 à une profondeur supérieure à 18,4 cm (Figure 3a).
• Placez une couche de 5 à 10 cm de gravier à la base de l'orifice pour laisser l'eau s'écouler.
• Ne bouchez pas l'ouverture de drainage située à la base de l'enceinte.

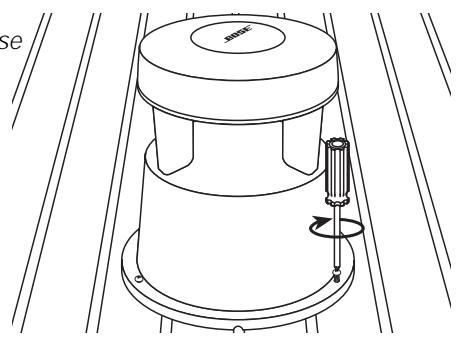

• Utilisez des vis à bois pour fixer les enceintes sur une surface en bois, par exemple une terrasse (Figure 3b).

(a) terre

(b) terrasse

Sélection d'un câble d'enceinte (non fourni)

ATTENTION : Avant de faire passer le câble d'enceinte dans un mur ou sous la terre, vérifie les normes et règlements de construction applicables ou contacte un électricien.

• Utilisez un cable d'enceinte de section (diamètre) ajusté. Reportez-vous au paragraphe « Recommendations relatives au cable » dans les « Informations techniques », page 9, pour connaître la section ajustée ou vérifiez auprès de votre revendeur Bose ® agréé.
• Si vous souhaitez enterrer le cable, utilisez un cable conçu pour une pose en pleine terre ou faites-le passer dans un tube en PVC. Utilisez toujours un cable d'enceinte résistant à l'humidité.
• Placez les enceintes et installez le câble avant de creuser les trous ou d'enterrer le câble.
• Si vous pensez que les enceintes risquent d'être exposées à de l'eau salée ou contenant des produits chimiques, tels que du chlore ou des engrais, vous pouvez en renforcer la protection des connexions d'enceintes à l'aide d'un calfeutrage en silicone.

Branchements

Dénudage des fils

ATTENTION : Avant d'entreprendre tout branchement, éteignez Your amplificateur ou vour ampli-tuner et débranchez-le de la prise électrique secteur.

Préparation du câble d'enceinte

Le câble d'enceinte se compose de 2 fils isolés. Généralement, le premier est strié ou rouge (+) et l'autre uni ou noir (-). Les fils des câbles conçus pour une pose en pleine terre possèdent une gaine externe de protection. Avant de couper un fil, tenez compte des recommandations suivantes :

• Mesurez la longueur de câble requise pour brancher les enceintes à l'amplificateur/ampli-tuner.

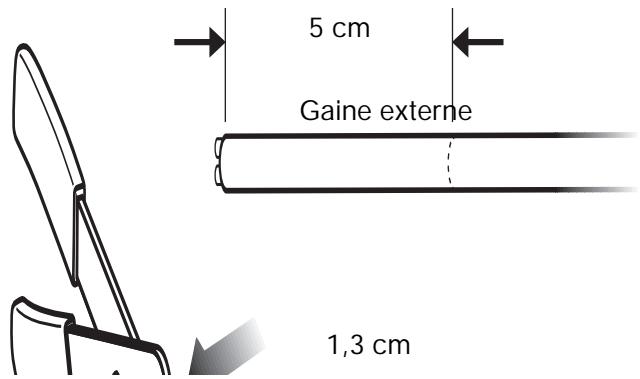

• Dénudez la gaine externe sur 5 cm. Dénudez l'isolant interne des deux fils sur 1,3 cm (Figure 4).

Figure 4

Figure 5 Renforcement des éléments de cablage

Raccordement du câble sur les enceintes

1. Connectez le fil d'enceinte positif (strié ou rouge) au fil du câble d'enceinte positif (rouge). Torsadez les fils dénudés ensemble.
2. Mettez en place l'élément de câblage en exerçant un mouvement de torsion. Si vous pouvez renforcer les éléments de câblage, utilisez du ruban isolant électrique (Figure 5).

1. Connectez le fil d'enceinte négatif (uni ou noir) au fil du câble d'enceinte négatif (noir). Procédez comme indiqué dans les étapes 1 et 2 ci-dessus.

Raccordement du câble d'enceinte sur l'amplificateur/ampli-tuner

1. Connectez l'enceinte du côté gauche de la zone d'écoute sur le canal de gauche de l'amplificateur/ampli-tuner (Figure 6).

a. Connectez le fil positif (strié) à la borne rouge (+). b. Connectez le fil négatif (uni) à la borne noire (-).

1. Connectez l'enceinte du côté droit de la zone d'écoute sur le canal de droite de l'amplificateur/ampli-tuner, comme indiqué ci-dessus.

Remarque: Si les enceintes Free Space 51 constituent le deuxième jeu d'enceintes connecté à l'amplificateur/ampli-tuner, veillez à faire les raccordements nécessaires sur le canal « B »

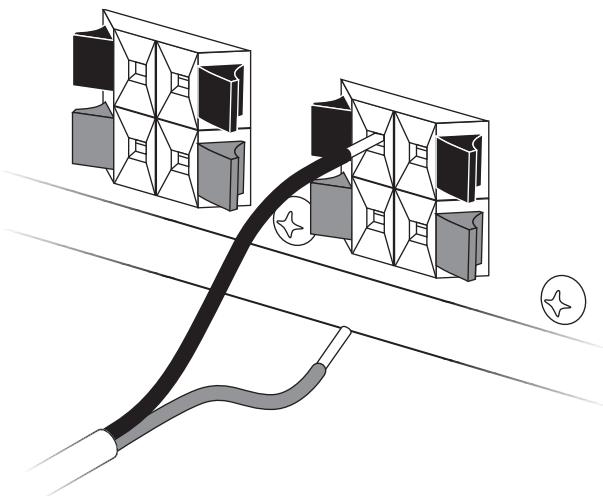

Figure 6

Branchement du câble à l'ampli-tuner

Vérification des branchements

Contrôlez soigneusement les branchements des enceintes. Veillez à ce qu’il n’y ait pas de brins de fil susceptibles de se toucher d’une borne à l’autre. Cela risquerait de provoquer des courts-circuits et d’endommager l’amplificateur ou l’ampli-tuner.

Resserrez toute connexion desserrée avant d'effectuer le branchement sur l'amplificateur/ampli-tuner.

Test des branchements

Pour être certain du bon fonctionnement des enceintes, procédez de la manière suivante :

1. Réglez la commande de balance au centre sur l'amplificateur/ampli-tuner.
2. Placez la commande stéréo/mono sur MONO (mono).
3. Diffusez quelques extraits de musique avec des basses profondes sur les enceintes.

Le son doit sembler provenir d'un point situé entre les deux enceintes. Les graves doivent être amples et naturels. Dans le cas contraire, les branchements ont pu être inverses. Les enceintes fonctionnent alors hors phase. Pour corriger ce problème, assurez-vous que tous les câbles sont connectés de façon appropriée, les fils positifs entre eux (+ au + ) et les fils négatifs entre eux (- a - )

Dépannage

Problème	Action à entreprises
Absence de son	• Assurez-vous que l'ampli-tuner est branché et sous tension. • Vérifiez que la prise électrique secteur fonctionne. • Débranchez le casque évienttement raccordé à la prise de casque. • Assurez-vous que l'ampli-tuner n'est pas en position MUTE (silence). • Reportez-vous à la notice d'utilisation de l'ampli-tuner. • Vérifiez les branchements au niveau des enceintes et au niveau de l'ampli-tuner. Reportez-vous à la section " Branchements", page 6. Corrigez les évientuels problèmes. • Si les enceintes Free Space® 51 constituent le deuxième jeu d'enceintes connecté à l'ampli-tuner/amplificateur, vérifie que les branchements ont bien été effectués sur les bornes « B » et que les enceintes « B » sont sélectionnées.
Aucun son ne sort de l'une des enceintes	• Vérifiez que la commande de balance de l'ampli-tuner/amplificateur est réglée au centre. • Contrôlez le cable reliant l'ampli-tuner/amplificateur à l'enceinte n'émettant pas de son. • Déconnectez l'enceinte qui fonctionne de l'ampli-tuner. Débranchez le cable de l'enceinte n'émettant pas de son des bornes de l'ampli-tuner et branchez-le sur l'autre jeu de bornes (celui sur lequel l'enceinte qui fonctionne était branchée). Si l'enceinte fonctionne, le problème vient de l'ampli-tuner. Si elle ne fonctionne toujours pas, continuez la procédure de dépannage. Retireze le cable de l'enceinte qui fonctionne (au niveau de l'enceinte) et branchez-le dans l'enceinte n'émettant pas de son, l'autre extrémité du cable étant reliée dans l'un des deux yeux de bornes de l'ampli-tuner. Si l'enceinte fonctionne, le problème reste dans le cable d'enceinte original. Si l'enceinte ne fonctionne toujours pas, le problème provient de l'enceinte.
Mauvaise qualité du son d'une enceinte	• Suivez la procédure indiquée pour le problème « Aucun son ne sort de l'une des enceintes » ci-dessus.
Graves ou aigus faibles	• Vérifiez le réglage des graves/aigus sur l'amplificateur/ampli-tuner. • Réglez les commandes des graves et des aigus sur l'ampli-tuner. • Vérifiez les branchements afin de vous assurer qu'ils sont bien en phase (+ au + et - au -). Reportez-vous à la section « Branchements», page 6.

Service clients

Pour obtenir de l'aide afin de résoudre vos éventuels problèmes, contactez le service clients de Bose. Reportez-vous à la liste des centres techniques (numéros de téléphone fournis) incluse dans le carton d'emballage. Bose Corporation mettra tout en œuvre pour résoudre vos problèmes dans le respect de la garantie applicable.

Durée de la garantie

Les enceintes Free Space 51 sont couvertes par une garantie limitée transférable de cinq ans. Les conditions détaillées de cette garantie figurent sur la carte de garantie accompagnant les enceintes. Veuillez remplir la section « Informations » de la carte, puis la renvoyer par courrier à Bose.

Entretien des enceintes

Utilisez un chiffon humidifié avec un peu de détergent doux et d'eau pour retirer la poussière ou la saleté présente sur les parties extérieures des enceintes Free Space 51. Vous pouvez également utiliser un tuyau d'arrosage pour les nettoyer à fond avec de l'eau douce. Veillez à utiliser une pression limitée afin de ne pas faire entrer de l'eau dans les haut-parleurs ou les évents acoustiques.

Protection du câble d'enceinte

Les extrémités dénudées du cable d'enceinte sont sensibles aux conditions extérieures. Ceci est particulièrement vrai en ce qui concerne l'eau salée ou contenant des produits chimiques, tels que du chloré ou des engrais. Vous pouvez utiliser un calfeurage en silicone, tel qu'un adhésif résistant aux variations de température (RTV), pour protéger les branchements. Vous trouverez ces adhésifs dans les quincailleries. Si vous procédez à un calfeurage, effectuez-le uniquement une fois les cables branchés. Contrôlez les branchements tous les ans et renouvelez le calfeurage si nécessaire.

Caractéristiques liées à la protection

• Matériau résistant aux conditions climatiques

Haut-parleurs

• Un haut-parleur résistant aux conditions climatiques de 11,4 cm par enceinte

Couleur

• Vert

Dimensions

• 36,8 cm de diamètre, 38,1 cm de hauteur

Poids

• 5,4 kg par enceinte

Compatibilité

• Compatibles avec les amplificateurs et ampli-tuners supportant une charge de 4 à 8 Ohms
• Puissance admissible 50 W IEC en continu, compatible avec des ampli-tuners et amplificateurs d'une puissance de 10-100 W

Résistance aux conditions climatiques

Conçu pour résister :

• au sel, au brouillard, au soleil et à une humidité élevée (pluie ou neige)

Recommandations relatives au câble

Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB

Section

Longueur

0,82 mm²

6 m maximum

1,3 mm²

9 m maximum

2,1 mm²

15 m maximum

3,3 mm²

24 m maximum

Pour les installations en extérieur, utilisez un câble conçu pour une pose en pleine terre.
