MODE D'EMPLOI 251 BOSE
Notice d'utilisation
Les numéroes de série se trouvent sur l'étiquette collée au dos des enceintes d'extérieur 251^TM .
Numeros de série : et
Nom du revendeur :
Numero de téléphone du revendeur : _ Date d'achat : _
Nous vous recommendons de conserver votre facture et votre carte de garantie avec cette notice.
Où trouver…
Installation
Avant-propos 4
Déballage 4
Outillage nécessaire 4
Choix d'un emplacement pour les enceintes 5
Installation des enceintes 251^TM
Choix du cable d'enceinte 6
Installation des supports de montage 6
Fixation des enceintes aux supports 8
Branchement des connexions 9
Entretien des enceintes 251
Identification des problèmes 12
Durée de la garantie 12
Service Client 12
Nettoyage des enceintes 12
Protection des cables d'enceinte 12
Informations techniques 13
Bose Corporation . avant-derniere page
Avant-propos
Nous vous remercions d'avoir achetié les enceintes d'extérieur Bose® 251™. Ces enceintes d'extérieur à haute performances sont conçues pour produit un son d'une qualité bien supérieure à celui de leurs concurrents. Les enceintes d'extérieur 251 sont construites pour résister aux intempérières, vous avez donc la certitude qu'elle fonctionneront pendant des années.
Déballage
Déballez vos enceintes avec soin et conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez que votre système compte les éléments illustrés à la figure 1. Renoncez à utiliser les enceintes si ellessemblent endommagées ou que ce soit. Prévenez immédiatement Bose Corporation ou votre revendeur/agréé.
AVERTISSEMENT : Afin d'éviter tout risque de suffocation, gardez les sacs en plastique hors de portée des enfants.

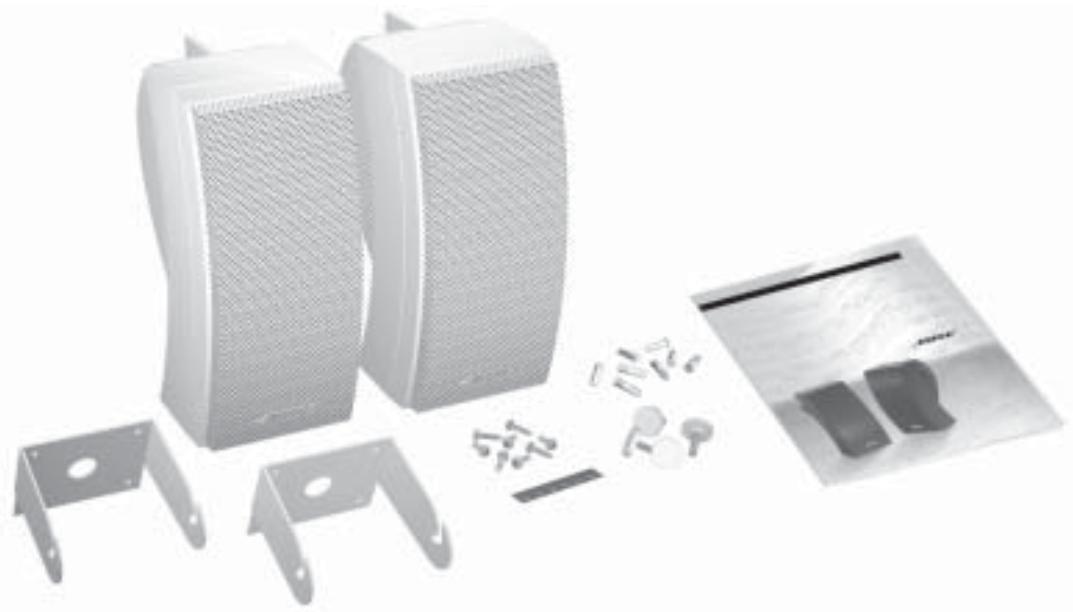

Contenu du carton :
- Deux enceintes 251
- Deux supports de montage
- Matériel de montage (8 vis et 8 chevilles en plastique)
- Six patins en caoutchouc
- Quatre boutons
- Un manuel d'utilisation
Outillage nécessaire
Pour installer vos enceintes, munissez-vous des éléments suivants :
- Câble d'enceinte (voir « Câble d'enceinte recommendé » à la page 13)
- Tournevis à lame cruciforme (n° 2)
-
Une perceuse avec les mèches suivantes :
-
Nous vous conseillons une mèche de 2,5 mm de diamètre, ou à défaut une mèche de 3,0 mm de diamètre. Pour le béton, vous pouvez utiliser une mèche à béton de 6,0 mm de diamètre.
-
Protection pour les yeux et les oreilles
- Masque anti-poussière
AVERTISSEMENT: Le non-respect des instructions de cette notice entraine l'annulation automatique de toutes les garanties relatives à vos enceintes. Si vous n'êtes pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel. Veuillez dire la notice dans son intégralité avant de procéder à l'installation.

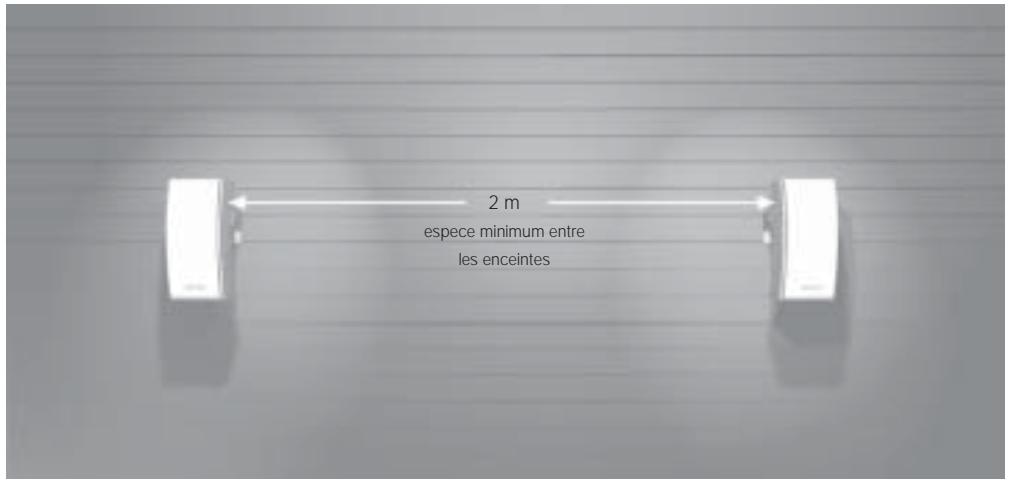

Choix d'un emplacement pour les enceintes
Pour un résultat optimal, montez les deux enceintes sur le même mur, en face de la zone d'écoute. Elles ne doivent enaucun cas se faire face. (À l'extérieur et en l'absence de murs, la longueur de la zone d'écoute tient lieu de « mur ».)
Les enceintes 251^TM doivent se trouver à au moins 2 m l'une de l'autre.
Avant de monter les enceintes, tenez compte des éléments suivants :
- évaluéz la quantité de cable d'enceinte nécessaire pour relier les enceintes à l'amplitur ou à l'amplificateur. Pour déterminer la section de cable nécessaire, consultez la rubrique « Cable d'enceinte recommendé » à la page 13.
- évitez qu'on puisse buter sur le cable d'enceinte, le comprimer ou tirer dessus. Repérez le trajet le plus sur pour le cable.
AVERTISSEMENT: Ne le montez pas sur une surface fragile ou qui camouflé un danger potentiel comme des tuyaux de plomberie ou des fils électriques. Si vous n'étés pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel.
- Veillez à ce que les enceintes, quels que soient leur emplacement ne puissant tomber et blesser quelqu'un.
- Les enceintes Bose® 251 ne sont pas blindées magnétiquement. Installez-les à au moins 23 cm des écrons video ou d'ordinateur.
Figure 2
Remarque : Ce produit n'est pas destiné à être utilisé dans des zones sujettes à de haute vibrations. Si vous n'êtes pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel.
Consignes d'emplacement des enceintes
Choix du cable d'enceinte
Veillez à utiliser un cable d'enceinte de section (épaisseur) correcte. Un cable standard (cable 2 conducteurs 0,75mm^2 disponible dans tous les magasins de fournitures électriques ou les quincailleries) convient dans la plupart des cas. Si les enceintes se trouvent à plus de 9m de l'amplificateur ou de l'ampli-tuner, consultez la rubrique « Câble d'enceinte recommendé » à la section « Informations techniques » de la page 13, ou demandez conseil à votre revendeur Bose® agréé.
Si vous doivent passer le cable à travers un mur ou sous terre, observez les règlements relatif au batiment ou demandez conseil à un électricien.
Remarque : veillez à disposer de la quantité de cable nécessaire pour aller de l'ampli-tuner à chaque enceinte.
AVERTISSEMENT : Avant d'effectuer toute connexion, mettez l'ampli-tuner ou l'amplificateur hors tension ou débranchez-le de la prise électrique secteur (CA).
Installation des supports de montage
Montez les enceintes 251^TM à l'aide des supports fournis. Vous pouvez les monter sur un mur extérieur, sur le parapet d'une terrasse ou sur une table. Si vous préférez ne pas utiliser les supports fournis, voirlez à placer les enceintes 251 sur une surface solide.
AVERTISSEMENT : Si vous n'utilise pas les supports fournis, veillez à placer les enceintes 251 sur une surface parfaitement horizontal. Les vibrations peuvent faire bouger les enceintes ; vous doivent fixer les patins en caoutchouc fournis avant d'installer les enceintes sur une surface quelconque. Consultez la rubrique « Fixation des patins en caoutchouc » à la page 11.
Installation des supports sur le mur extérieur d'une maison
Pour des performances optimales, installez les enceintes 251 en position verticale. La figure 3 illustrte l'enceinte une fois installée. Commencez par marquer quatre trous pour indiquer l'emplacement du support d'enceinte (figure 4). Si la surface d'installation est en bois, percz quatre trous d'amorgage avec une mèche à bois de 2,5 mm (figure 5). Si la surface d'installation est en béton, percz quatre trous d'amorgage avec une mèche à béton de 6,0 mm (figure 5).
Enceinte d'extérieur 251 montée à l'extérieur d'une maison
Marquage de l'emplacement des quatre trous sur le mur extérieur d'une maison
Percement des quatre trous dans le mur extérieur d'une maison
Installation des supports de montage (suite)
Installation des supports sur le mur extérieur d'une maison (suite)
Si la surface de montage est en bois, vissez les vis fournies à l'aide d'un tournevis à lame cruciforme (figure 6A). Si la surface de montage est en béton, enfoncez d'abord les chevilles en plastique fournies. Vissez ensuite les vis à l'aide d'un tournevis à lame cruciforme (figure 6B).

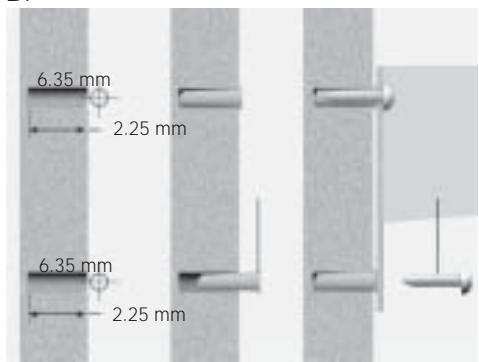

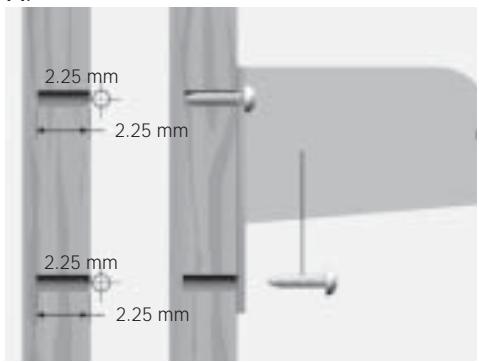

Figures 6A et 6B
Installation du matériel
A. Bois
B. Béton
A.
B.
Installation des supports sur le parapet d'une terrasse ou sur une table
Pour des performances optimales, installez les enceintes 251^TM en position verticale. La figure 7 illustré l'enceinte une fois installée. Commencez par marquer quatre trous pour indiquer l'emplacement du support d'enceinte (figure 8). Puis percez quatre trous d'amorçage avec une mèche de 2,5 mm (figure 9).
Figure 7
Enceinte d'extérieur 251 montée sur le parapet d'une terrasse ou sur une table
Figure 8
Marquage de l'emplacement de quatre trous sur le parapet d'une terrasse ou sur une table
Figure 9
Percement de quatre troughs sur le parapet d'une terrasse ou sur une table
Installation des supports de montage (suite)
Installation des supports sur le parapet d'une terrasse ou sur une table (suite)
Vissez les quatre vis à l'aide d'un tournevis à lame cruciforme (figure 10).
Installation du support sur le parapet d'une terrasse ou sur une table
Figure 10
Installation des boutons
Remarque : si vous montez les enceintes 251^TM sur le parapet d'une terrasse ou sur une table, vous devrez faire pivoter le logo Bose. Consultez la rubrique « Rotation du logo Bose » à la page 11 pour connaître les instructions nécessaires.
Fixation des enceintes aux supports
Une fois les supports installés, vous pouvez y fixer les enceintes en observant soigneusement les instructions suivantes. Insérez les boutons de chaque côté des enceintes. Faites-leur faire deux tours complets (figure 11). Glissez précautionneusement les enceintes dans les supports (figure 12). Bloquez provisoirement l'enceinte dans une position qui vous permette d'y connecter facilement le cable d'enceinte (figures 13A et 13B).
Figure 11
Figure 12
Glissement des enceintes dans les supports

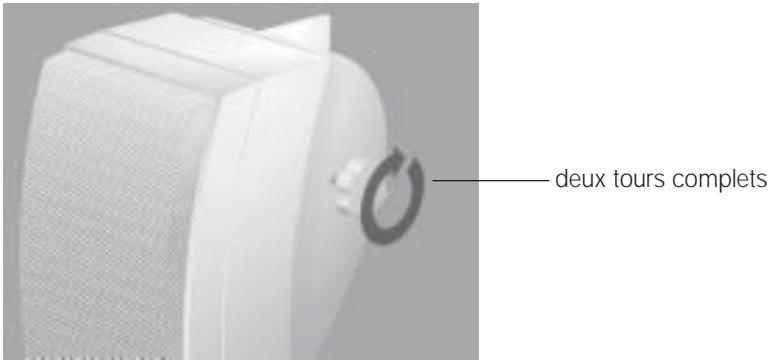

Fixation des enceintes aux supports (suite)
Serrez provisoirement les enceintes aux supports
A. Extérieur de la maison
B. Parapet de terrasse ou table
A.
B.
Branchement des connexions
Préparation du cable d'enceinte (non fourni)
Le cable d'enceinte se compose de deux fils isolés. La gaine d'un des fils est striée, annelée ou à côtes. Le fil ainsi marqué est positif (+). Le fil non marqué est négatif (-). Ces fils correspondent respectivement aux bornes rouge (+) et noire (-) au dos de l'enceinte, de l'ampli-tuner ou de l'amplificateur. Connectez chaque fil à la borne correspondante (positif à positive, négatif à négative).
Préparation du bout des fils
Figure 14
Dénudez le bout des fils sur environ 1,3 cm (figure 14). Tordez l'extrémité des fils pour discipliner les brins défaits.

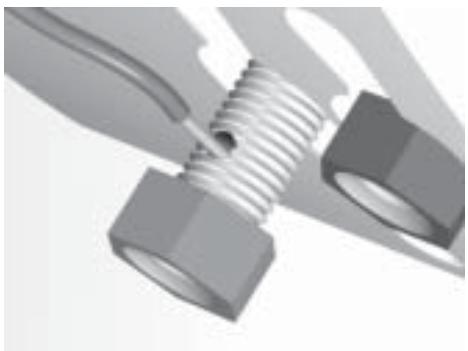

Connexion du cable d'enceinte aux enceintes
Au dos de l'enceinte, dévissez les boutons hexagonaux des bornes. Cette opération découvert un petit trou traversant les bornes (figure 15). À l'aide des guide-fils, insérez le fil marqué dans la borne rouge (+). Insérez ensuite le fil non marqué dans la borne noire (-). Serrez les boutons pour immobiliser les fils. Voir les figures 16A et 16B à la page 10.
Dévissage du bouton hexagonal
Figures 15

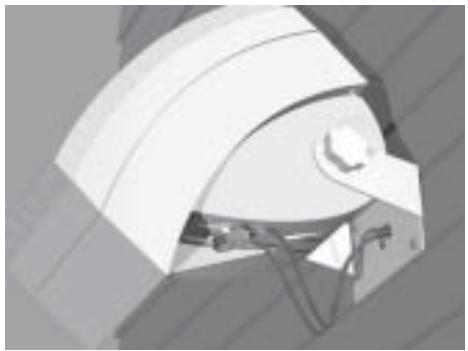

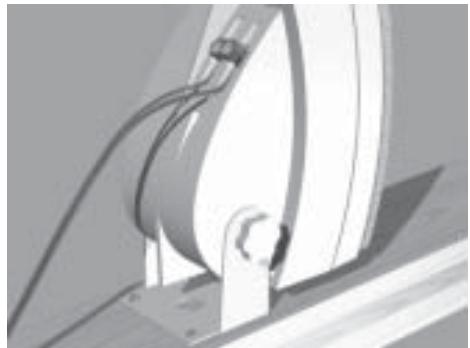

Fixation des enceintes aux supports (suite)
Figures 16A et 16B
Connexion du cable d'enceinte
A. Exterminer de maison
B. Parapet de terrasse ou table
A.
B.

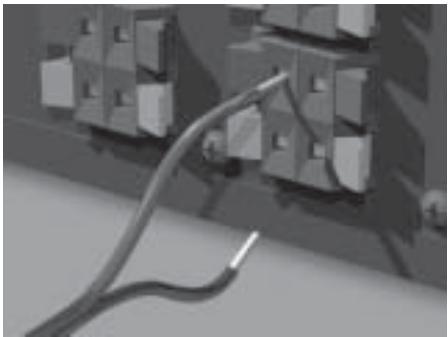

Connexion du cable d'enceinte à l'ampli-tuner ou à l'amplificateur
- Connectez les enceintes à gauche de la zone d'écoute au canal gauche de l'ampli-tuner ou de l'amplificateur (figure 17).
a. Fixez le fil marqué à la borne rouge (+).
b. Fixez le fil non marqué à la borne noire (-).
- Connectez l'enceinte à droite de la zone d'écoute au canal droit de l'ampli-tuner ou de l'amplificateur selon la méthode décrite plus haut (figure 17).
Figure 17
Remarque: si les enceintes 251^TM constituent un jeu secondaire d'enceintes pour l'amplitur ou l'amplificateur, voirlez à effectuer les connexions appropriées au canal « B »
Connexion du cable d'enceinte
Vérification des connexions
Vérifiez soigneusement les connexions des enceintes. Assurez-vous qu'aucun brin de fil défait n'entre en contact entre les deux bornes. Ceci risque de creator des courts-circuits pouvant endommager l'ampli-tuner ou l'amplificateur.
Resserrez toutes les connexions lâches avant de brancher l'ampli-tuner ou l'amplificateur.
Essai des connexions
Pour vérifier le bon fonctionnement des enceintes, suivez ces étapes :
- Réglez la commande de balance de l'ampli-tuner ou de l'amplificateur sur normale (en position centrale).
- Faites jouer un morceau de musique aux basses profondes passant par les enceintes.
Le son doit sembler provenir d'un pointitué entre les deux enceintes. Les basses doivent être pleines et naturelles. Si ce n'est pas le cas, les connexions sont peut-etre inversées, ce qui déphase les enceintes. Reportez-vous à la rubrique « Branchement des connexions » à la page 9. Pour rectifier le problème, vérifie que tous les fils sont connectés de positif à positif (+ à +) et de négatif à négatif (- à -). Repétez les étapes 1 et 2 pour essayer à nouveaux les enceintes.
Branchement des connexions (suite)
Fixation des enceintes en position définitive
Désserrez les boutons des enceintes et orientez celles-ci correctement. Serrez à fond les boutons pour assujettir l'enceinte en position définitive (figures 18A et 18B).
Fixation de l'enceinte en position définitive
A. Extérieur de la maison
B. Parapet de terrasse ou table
A.
B.
Fixation des patins en caoutchouc
Si vous ne prévoyez pas d'utiliser les supports fournis, vous doivent monter les enceintes 251 sur une surface solide et parfaitement horizontale. Elles doivent se tener en position verticale. Assurez-vous de fixer les patins en caoutchouc sur les enceintes avant de les utiliser. Pour assurer l'équilibre, voirlez à placer les pieds de l'appareil selon la position de la figure 19.
Fixation des patins en caoutchouc
Rotation du logo Bose
Rotation du logo Bose
Si vous montez les enceintes sur le parapet d'une terrasse ou sur une table, vous devrez faire tournier le logo Bose. Soulevez précautionneusement du bout des doigts le logo à environ 0,24 cm en faisant attention de ne pas l'arracher de l'enceinte, et faites-le pivoter de 180^ degrés.
Identification des problèmes
| Problème | Solution |
| Les enceintes ne fonctionnent pas du tout | • Vérifiez les réglages de l'ampli-tuner ou de l'amplificateur. Consultez la notice qui fonctionnent pas l'accompagne pour plus de détails sur les réglages.
• Si les enceintes 251™ sont connectées en tant que jeu secondaire à l'ampli-tuner ou à l'amplificateur, vérifie que les cables ont été connectés aux bornes « B » et que le mode lecture spécifique les enceintes « B ». |
| Les basses ou les aigus sont faibles | • Ajustez le réglage de l'équilibre de tonalité de l'ampli-tuner ou de l'amplificateur. |
| Une seule enceinte | • Vérifiez que la commande de balance de l'ampli-tuner ou de l'amplificateur est en fonctionne position centrale.
• Assurez-vous que les fils sont connectés correctement à l'enceinte défaillante. Vérifiez que les fils sont en bon état et qu'ils sont fermement assujettis. Reportez-vous à la section « Branchement des connexions » à la page 9.
• Déconnectez l'enceinte qui fonctionne de l'ampli-tuner ou de l'amplificateur.
• Déconnectez le cable de l'enceinte défaillante de l'ampli-tuner ou de l'amplificateur, et connectez-le à l'autre jeu de bornes (ou l'enceinte qui fonctionne était précédemment raccordée).
- Si l'enceinte fonctionne à présent, le problème provient de l'ampli-tuner ou de l'amplificateur. Connectez à nouveau les enceintes pour reformer une unité fonctionnelle.
- Si l'enceinte ne fonctionne toujours pas, suivez les instructions ci-dessous.
• Débranchez le cable de l'enceinte qui fonctionne et connectez-le à l'enceinte défaillante.
- Si l'enceinte défaillante se met à fonctionner, le problème provient du cable d'enceinte original.
- Si l'enceinte ne fonctionne toujours pas, le problème provient de l'enceinte.
• Si le problème se produit, contactez votre revendeur Bose® agréé pour prendre les dispositions nécessaires pour le dépannage. Vous pouvez également contacter le Service Client de Bose. Vous trouverez la liste des numérios de téléphone à l'avant-dernière page de cette notice. |
| L'autre enceinte ne fonctionne toujours pas | |
Durée de la garantie
Les enceintes d'extérieur Bose 251 environmental sont couvertes par une garantie limitée cecessible de cinq ans. Les détails de cette garantie sont indiqués sur la carte de garantie qui accompagne vos enceintes. Veuillez replir soigneusement cette carte, la détacher et la renvoyer à Bose.
Service Client
Si vous avez besoin d'une assistance complémentaire pour certains problèmes, contactez le Service Client de Bose. Vous trouvez les adresses et les numeros de téléphone de ce service à l'avant-dernière page de cette notice.
Nettoyage des enceintes
Pour dépoussierer ou nettoyer l'extérieur des enceintes 251, vous pouze utiliser un chiffon doux improugné d'un détergent léger. Vous pouze également utiliser un tuyau d'arrosage pour les rincer à fond à l'eau claire. La pression de l'eau doit être suffisamment faible pour ne pas traverser la grille et mouiller les hauts-parleurs ou les évets acoustiques.
Protection des cables d'enceinte
Les parties dénudées des cables d'enceinte peuvent être affectés par les intempérières. Ceci concerne particulièrement l'eau salée. Vous pouze utiliser une pâte de silicone à calfeutrer telle que la silicone RTV pour protéger les connexions. Vous trouvèez ce produit dans la plupart des quincailleries. Si vous utilisez une pâte à calfeutrer, appliquez-la après avoir connecté les fils et serrer les boutons à fond. Vérifiez les connexions chaque année, et appliquez à nouveau la pâte si nécessaire.
\section*{Caracteristiques de protection}
Grille en acier galvanisé peint par poudrage
- Matériel résistant aux intempéries
- Hauts-parleurs en composite à fibres de polymère
- Bornes de connexion en laiton plaqué nickel
- Contrôle de qualité assisté par ordinateur Syncom
Hauts-parleurs supplémentaires
- Deux (2) hauts-parleurs d'extérieur Twiddler™ de 6,3 cm par enceinte
- Un (1) woofer d'extérieur de 13,3 cm par enceinte
Caisson
- Composite à polypropylène moulé à double port
- Noir ou blanc
Dimensions
34,29 cm x 14,6 cm x 20,32 cm
Compatibilité
- Compatible avec les amplis-tuners ou amplificateurs à 10-200 watts nominaux par canal/4 à 8 ohms nominaux
- Capacité de charge continue CEI 100W : 6 ohms nominaux
Caracteristiques environnementales
-
Conçues pour résister à :
-
brouillard sale, soleil, humidité elevée (100%HR)
- écarts de températures maximaux (-40° à 70°C)
Câble d'enceinte conseillé
- Basé sur un écarts maximum de la réponse en fréquence de ±0.5 dB
Section
Longueur
0,75 mm
9 m maximum
1,5 mm²
14 m maximum
2,0 mm²
21 m maximum
Poids
