251 ENVIRONMENTAL - Enceintes extérieures BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes extérieures
Marque	BOSE
Modèle	251 ENVIRONMENTAL
Dimensions (H x L x P)	34,29 x 14,6 x 20,32 cm
Poids unitaire	3,63 kg
Haut-parleurs	2 x Twiddler™ 6,3 cm + 1 x woofer 13,3 cm par enceinte
Impédance nominale	4 à 8 ohms
Puissance recommandée	10 - 200 W par canal
Puissance continue (CEI)	100 W sous 6 ohms
Matériau du caisson	Composite polypropylène moulé à double port
Couleur	Noir ou blanc
Résistance environnementale	Brouillard salin, soleil, humidité 100% HR, températures -40°C à 70°C
Montage	Mural, sur parapet de terrasse ou sur table (supports inclus)
Garantie	Limitée 5 ans
Nettoyage	Chiffon doux avec détergent léger ou rinçage au tuyau d’arrosage (pression faible)
Câble recommandé	Section 0,75 mm² jusqu’à 9 m ; 1,5 mm² jusqu’à 14 m ; 2,0 mm² jusqu’à 21 m
Alimentation	Via amplificateur externe (non inclus)
Accessoires fournis	Supports de montage, vis, chevilles, patins en caoutchouc, boutons
Type de connexion	Bornes à vis (rouge +, noir -)
Utilisation prévue	Extérieur résidentiel

FOIRE AUX QUESTIONS - 251 ENVIRONMENTAL BOSE

Puis-je utiliser ces enceintes à l'intérieur ?

Oui, elles peuvent être utilisées à l'intérieur, mais elles sont conçues pour l'extérieur et offrent une résistance aux intempéries. Assurez-vous de les placer sur une surface stable et de respecter les distances de sécurité par rapport aux écrans (au moins 23 cm).

Comment brancher les enceintes à mon ampli ?

Dénudez les fils sur 1,3 cm. Connectez le fil marqué (positif) à la borne rouge (+) de l'enceinte et à la borne rouge (+) de l'ampli. Connectez le fil non marqué (négatif) à la borne noire (-) des deux côtés. Serrez les boutons à fond. Vérifiez qu'aucun brin ne touche l'autre borne pour éviter les courts-circuits.

Quelle est la distance minimale entre les deux enceintes ?

Les enceintes doivent être installées à au moins 2 mètres l'une de l'autre pour obtenir une bonne image stéréo. Elles doivent également être orientées vers la zone d'écoute, sans se faire face.

Les enceintes sont-elles résistantes à l'eau ?

Oui, elles sont conçues pour résister aux intempéries : brouillard salin, soleil, humidité jusqu'à 100% HR et températures de -40°C à 70°C. Cependant, évitez de les immerger et utilisez un tuyau d'arrosage à faible pression pour le nettoyage.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux imprégné d'un détergent léger. Vous pouvez également les rincer à l'eau claire avec un tuyau d'arrosage à pression faible pour ne pas traverser la grille et mouiller les haut-parleurs.

Puis-je monter les enceintes sur un mur en béton ?

Oui, utilisez les chevilles en plastique fournies. Percez des trous de 6 mm de diamètre avec une mèche à béton, insérez les chevilles, puis vissez les vis. Suivez les instructions de la notice pour un montage sécurisé.

Que faire si une enceinte ne fonctionne pas ?

Vérifiez les réglages de l'ampli (balance au centre). Assurez-vous que les fils sont correctement connectés et en bon état. Inversez les câbles avec l'enceinte qui fonctionne pour identifier si le problème vient du câble, de l'enceinte ou de l'ampli. Contactez le service client Bose si nécessaire.

Quelle est la puissance maximale supportée ?

La puissance continue maximale est de 100 W sous 6 ohms (norme CEI). L'ampli doit fournir entre 10 et 200 W par canal pour des performances optimales, mais ne dépassez pas la capacité de l'enceinte pour éviter de l'endommager.

Comment orienter les enceintes pour un meilleur son ?

Après le montage, desserrez les boutons latéraux, orientez les enceintes vers la zone d'écoute, puis serrez à fond. Les enceintes ne doivent pas se faire face. Pour un montage sur parapet, vous pouvez faire pivoter le logo Bose de 180° si nécessaire.

Les enceintes sont-elles garanties ?

Oui, elles bénéficient d'une garantie limitée de 5 ans. Remplissez et renvoyez la carte de garantie fournie. Conservez votre facture et la notice pour toute réclamation.

MODE D'EMPLOI 251 ENVIRONMENTAL BOSE

Notice d'utilisation

Informations personnelles

Les numéros de série se trouvent sur l'étiquette collée au dos des enceintes d'extérieur 251^TM.

Numéros de série : et

Nom du revendeur :

Numéro de téléphone du revendeur : _ Date d'achat : _

Nous vous recommandons de conserver votre facture et votre carte de garantie avec cette notice.

Installation

Avant-propos 4 Déballage 4 Outillage nécessaire 4 Choix d'un emplacement pour les enceintes 5

Installation des enceintes 251^tm

Choix du câble d'enceinte 6 Installation des supports de montage 6 Fixation des enceintes aux supports 8 Branchement des connexions 9

Entretien des enceintes 251

Identification des problèmes 12 Durée de la garantie 12 Service Client 12 Nettoyage des enceintes 12 Protection des câbles d'enceinte 12

Informations sur le produit

Informations techniques 13

Bose Corporation. avant-dernière page

Avant-propos

Nous vous remercions d'avoir acheté les enceintes d'extérieur Bose® 251™. Ces enceintes d'extérieur à haute performances sont conçues pour produire un son d'une qualité bien supérieure à celui de leurs concurrents. Les enceintes d'extérieur 251 sont construites pour résister aux intempéries, vous avez donc la certitude qu'elles fonctionneront pendant des années.

Déballage

Déballez vos enceintes avec soin et conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez que votre système compte les éléments illustrés à la figure 1. Renoncez à utiliser les enceintes si elles semblent endommagées ou que ce soit. Prévenez immédiatement Bose Corporation ou votre revendeur/agréé.

AVERTISSEMENT : Afin d'éviter tout risque de suffocation, gardez les sacs en plastique hors de portée des enfants.

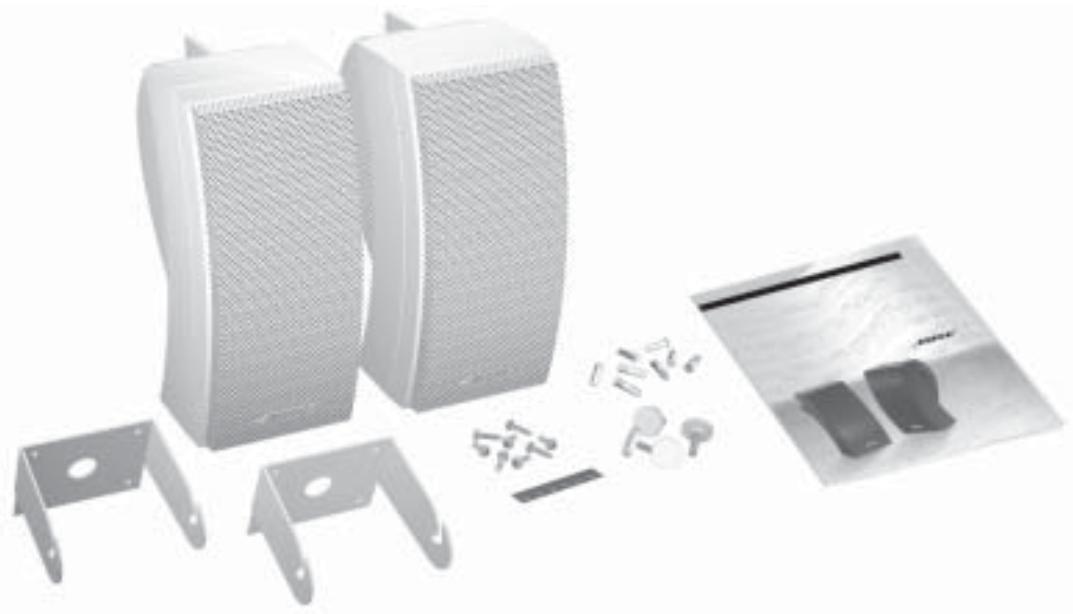

Figure 1

Contenu du carton :

• Deux enceintes 251
• Deux supports de montage
• Matériel de montage (8 vis et 8 chevilles en plastique)
• Six patins en caoutchouc
• Quatre boutons
• Un manuel d'utilisation

Outillage nécessaire

Pour installer vos enceintes, munissez-vous des éléments suivants :

• Câble d'enceinte (voir « Câble d'enceinte recommandé » à la page 13)
• Tournevis à lame cruciforme (n° 2)
• Une perceuse avec les mèches suivantes :
• Nous vous conseillons une mèche de 2,5 mm de diamètre, ou à défaut une mèche de 3,0 mm de diamètre. Pour le béton, vous pouvez utiliser une mèche à béton de 6,0 mm de diamètre.
• Protection pour les yeux et les oreilles
• Masque anti-poussière

AVERTISSEMENT: Le non-respect des instructions de cette notice entraîne l'annulation automatique de toutes les garanties relatives à vos enceintes. Si vous n'êtes pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel. Veuillez lire la notice dans son intégralité avant de procéder à l'installation.

Choix d'un emplacement pour les enceintes

Pour un résultat optimal, montez les deux enceintes sur le même mur, en face de la zone d'écoute. Elles ne doivent en aucun cas se faire face. (À l'extérieur et en l'absence de murs, la longueur de la zone d'écoute tient lieu de « mur ».)

Les enceintes 251^TM doivent se trouver à au moins 2 m l'une de l'autre.

Avant de monter les enceintes, tenez compte des éléments suivants :

• évaluez la quantité de cable d'enceinte nécessaire pour relier les enceintes à l'amplificateur. Pour déterminer la section de cable nécessaire, consultez la rubrique « Cable d'enceinte recommandé » à la page 13.
• Évitez qu'on puisse buter sur le câble d'enceinte, le comprimer ou tirer dessus. Repérez le trajet le plus sûr pour le câble.

AVERTISSEMENT: Ne le montez pas sur une surface fragile ou qui camoufle un danger potentiel comme des tuyaux de plomberie ou des fils électriques. Si vous n'êtes pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel.

• Veillez à ce que les enceintes, quelles que soient leur emplacement, ne puissent tomber et blesser quelqu'un.
• Les enceintes Bose® 251 ne sont pas blindées magnétiquement. Installez-les à au moins 23 cm des écrans vidéo ou d'ordinateur.

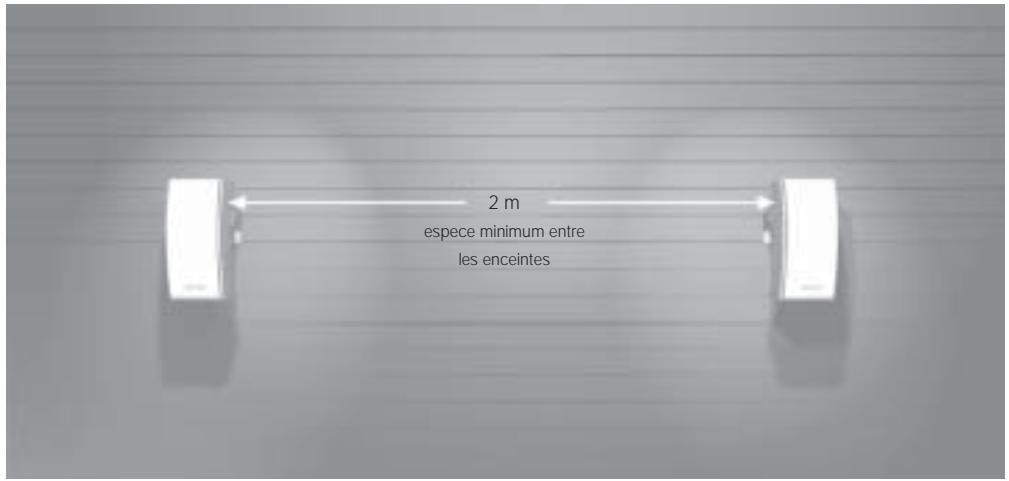

Figure 2 Consignes d'emplacement des enceintes

Remarque : Ce produit n'est pas destiné à être utilisé dans des zones sujettes à de hautes vibrations. Si vous n'êtes pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel.

Choix du câble d'enceinte

Veillez à utiliser un cable d'enceinte de section (épaisseur) correcte. Un cable standard (cable 2 conducteurs 0,75mm² disponible dans tous les magasins de fournitures électriques ou les quincailleries) convient dans la plupart des cas. Si les enceintes se trouvent à plus de 9m de l'amplificateur ou de l'ampli-tuner, consultez la rubrique « Câble d'enceinte recommandé » à la section « Informations techniques » de la page 13, ou demandez conseil à votre revendeur Bose® agréé.

Si vous devez passer le câble à travers un mur ou sous terre, observez les règlements relatifs au bâtiment ou demandez conseil à un électricien.

Remarque : veillez à disposer de la quantité de cable nécessaire pour aller de l'ampli-tuner à chaque enceinte.

AVERTISSEMENT : Avant d'effectuer toute connexion, mettez l'ampli-tuner ou l'amplificateur hors tension ou débranchez-le de la prise électrique secteur (CA).

Installation des supports de montage

Montez les enceintes 251^TM à l'aide des supports fournis. Vous pouvez les monter sur un mur extérieur, sur le parapet d'une terrasse ou sur une table. Si vous préférez ne pas utiliser les supports fournis, veillez à placer les enceintes 251 sur une surface solide.

AVERTISSEMENT : Si vous n'utilisez pas les supports fournis, veillez à placer les enceintes 251 sur une surface parfaitement horizontale. Les vibrations peuvent faire bouger les enceintes ; vous devez fixer les patins en caoutchouc fournis avant d'installer les enceintes sur une surface quelconque. Consultez la rubrique « Fixation des patins en caoutchouc » à la page 11.

Installation des supports sur le mur extérieur d'une maison

Pour des performances optimales, installez les enceintes 251 en position verticale. La figure 3 illustre l'enceinte une fois installée. Commencez par marquer quatre trous pour indiquer l'emplacement du support d'enceinte (figure 4). Si la surface d'installation est en bois, percez quatre trous d'amorçage avec une mèche à bois de 2,5 mm (figure 5). Si la surface d'installation est en béton, percez quatre trous d'amorçage avec une mèche à béton de 6,0 mm (figure 5).

Figure 3

Enceinte d'extérieur 251 montée à l'extérieur d'une maison

Figure 4

Marquage de l'emplacement des quatre trous sur le mur extérieur d'une maison

Figure 5

Percement des quatre trous dans le mur extérieur d'une maison

Installation des supports sur le mur extérieur d'une maison (suite)

Si la surface de montage est en bois, vissez les vis fournies à l'aide d'un tournevis à lame cruciforme (figure 6A). Si la surface de montage est en béton, enfoncez d'abord les chevilles en plastique fournies. Vissez ensuite les vis à l'aide d'un tournevis à lame cruciforme (figure 6B).

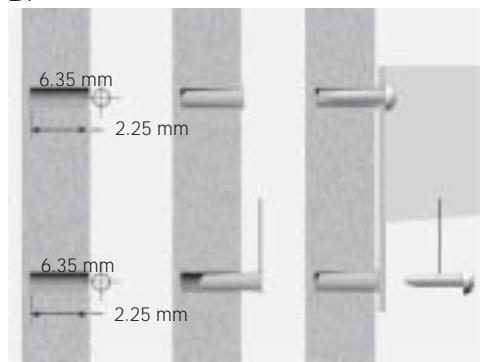

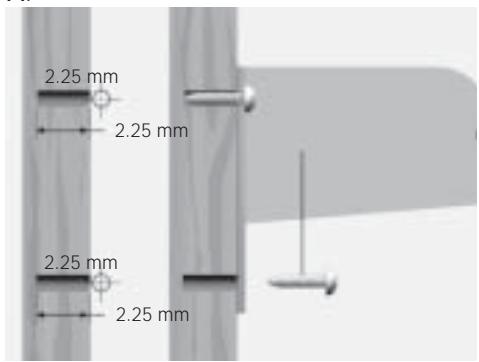

Figures 6A et 6B

Installation du matériel

A. Bois

B. Béton

Installation des supports sur le parapet d'une terrasse ou sur une table

Pour des performances optimales, installez les enceintes 251^TM en position verticale. La figure 7 illustre l'enceinte une fois installée. Commencez par marquer quatre trous pour indiquer l'emplacement du support d'enceinte (figure 8). Puis percez quatre trous d'amorçage avec une mèche de 2,5 mm (figure 9).

Figure 7

Enceinte d'extérieur 251 montée sur le parapet d'une terrasse ou sur une table

Figure 8

Marquage de l'emplacement de quatre trous sur le parapet d'une terrasse ou sur une table

Figure 9

Percement de quatre trous sur le parapet d'une terrasse ou sur une table

Installation des supports sur le parapet d'une terrasse ou sur une table (suite)

Vissez les quatre vis à l'aide d'un tournevis à lame cruciforme (figure 10).

Installation du support sur le parapet d'une terrasse ou sur une table

Figure 10

Installation des boutons

Remarque: si vous montez les enceintes 251^TM sur le parapet d'une terrasse ou sur une table, vous devrez faire pivoter le logo Bose. Consultez la rubrique « Rotation du logo Bose » à la page 11 pour connaître les instructions nécessaires.

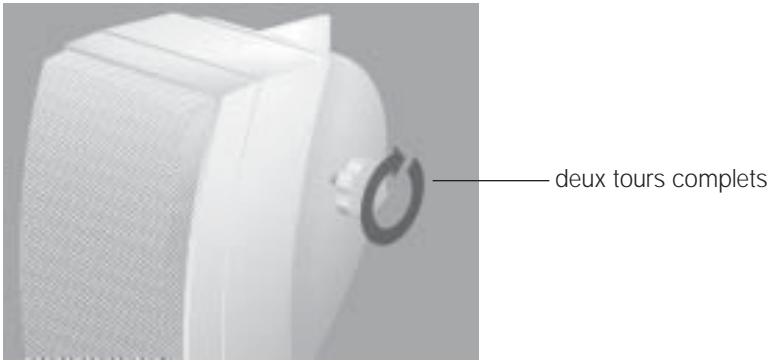

Fixation des enceintes aux supports

Une fois les supports installés, vous pouvez y fixer les enceintes en observant soigneusement les instructions suivantes. Insérez les boutons de chaque côté des enceintes. Faites-leur faire deux tours complets (figure 11). Glissez précautionneusement les enceintes dans les supports (figure 12). Bloquez provisoirement l'enceinte dans une position qui vous permette d'y connecter facilement le cable d'enceinte (figures 13A et 13B).

Figure 11

Figure 12 Glissement des enceintes dans les supports

Figures 13A et 13B

Serrez provisoirement les enceintes aux supports

A. Extérieur de la maison

B. Parapet de terrasse ou table

Préparation du câble d'enceinte (non fourni)

Le câble d'enceinte se compose de deux fils isolés. La gaine d'un des fils est striée, annelée ou à côtes. Le fil ainsi marqué est positif (+). Le fil non marqué est négatif (-). Ces fils correspondent respectivement aux bornes rouge (+) et noire (-) au dos de l'enceinte, de l'ampli-tuner ou de l'amplificateur. Connectez chaque fil à la borne correspondante (positif à positive, négatif à négative).

Préparation du bout des fils

Figure 14

Dénudez le bout des fils sur environ 1,3 cm (figure 14). Tordez l'extrémité des fils pour discipliner les brins défaits.

Connexion du câble d'enceinte aux enceintes

Au dos de l'enceinte, dévissez les boutons hexagonaux des bornes. Cette opération découvre un petit trou traversant les bornes (figure 15). À l'aide des guide-fils, insérez le fil marqué dans la borne rouge (+). Insérez ensuite le fil non marqué dans la borne noire (-). Serrez les boutons pour immobiliser les fils. Voir les figures 16A et 16B à la page 10.

Dévissage du bouton hexagonal

Figures 15

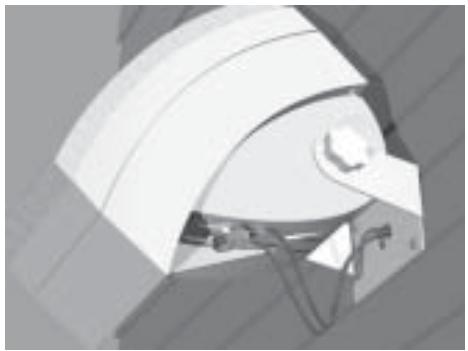

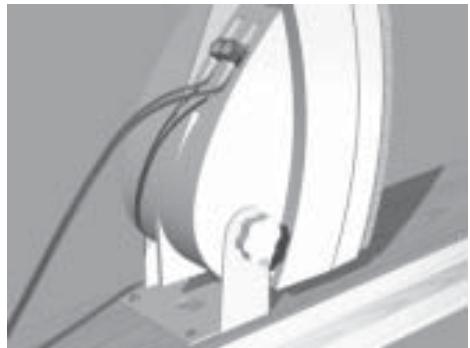

Figures 16A et 16B

Connexion du câble d'enceinte

A. Extinction de maison B. Parapet de terrasse ou table

Connexion du câble d'enceinte à l'ampli-tuner ou à l'amplificateur

1. Connectez les enceintes à gauche de la zone d'écoute au canal gauche de l'ampli-tuner ou de l'amplificateur (figure 17).

a. Fixez le fil marqué à la borne rouge (+). b. Fixez le fil non marqué à la borne noire (-).

1. Connectez l'enceinte à droite de la zone d'écoute au canal droit de l'ampli-tuner ou de l'amplificateur selon la méthode décrite plus haut (figure 17).

Remarque: si les enceintes 251^TM constituent un jeu secondaire d'enceintes pour l'ampli-tuner ou l'amplificateur, veillez à effectuer les connexions appropriées au canal « B »

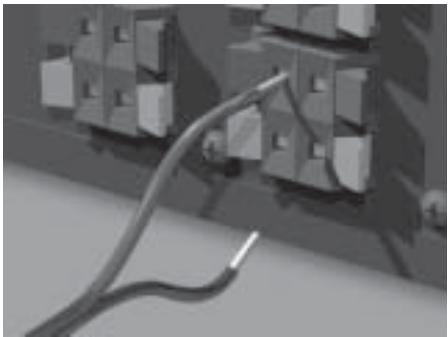

Figure 17

Connexion du câble d'enceinte

Vérification des connexions

Vérifiez soigneusement les connexions des enceintes. Assurez-vous qu'aucun brin de fil défait n'entre en contact entre les deux bornes. Ceci risque de créer des courts-circuits pouvant endommager l'ampli-tuner ou l'amplificateur.

Resserrez toutes les connexions lâches avant de brancher l'ampli-tuner ou l'amplificateur.

Essai des connexions

Pour vérifier le bon fonctionnement des enceintes, suivez ces étapes :

1. Réglez la commande de balance de l'ampli-tuner ou de l'amplificateur sur normale (en position centrale).
2. Faites jouer un morceau de musique aux basses profondes passant par les enceintes.

Le son doit sembler provenir d'un point précis entre les deux enceintes. Les basses doivent être pleines et naturelles. Si ce n'est pas le cas, les connexions sont peut-être inversées, ce qui déphase les enceintes. Reportez-vous à la rubrique « Branchement des connexions » à la page 9. Pour rectifier le problème, vérifiez que tous les fils sont connectés de positif à positif (+ à +) et de négatif à négatif (- à -). Répétez les étapes 1 et 2 pour essayer à nouveau les enceintes.

Fixation des enceintes en position définitive

Desserrez les boutons des enceintes et orientez celles-ci correctement. Serrez à fond les boutons pour assujettir l'enceinte en position définitive (figures 18A et 18B).

Figures 18A et 18B

Fixation de l'enceinte en position définitive A. Extérieur de la maison B. Parapet de terrasse ou table

Fixation des patins en caoutchouc

Si vous ne prévoyez pas d'utiliser les supports fournis, vous devez monter les enceintes 251 sur une surface solide et parfaitement horizontale. Elles doivent se tenir en position verticale. Assurez-vous de fixer les patins en caoutchouc sur les enceintes avant de les utiliser. Pour assurer l'équilibre, veillez à placer les pieds de l'appareil selon la position de la figure 19.

Figure 19

Fixation des patins en caoutchouc

Rotation du logo bose

Si vous montez les enceintes sur le parapet d'une terrasse ou sur une table, vous devrez faire tourner le logo BOSE. Soulevez précautionneusement du bout des doigts le logo à environ 0,24 cm en faisant attention de ne pas l'arracher de l'enceinte, et faites-le pivoter de degrés.

Figure 20

Rotation du logo Bose

Identification des problèmes

Problème	Solution
Les enceintes ne fonctionnent pas du tout	• Vérifiez les réglages de l'ampli-tuner ou de l'amplificateur. Consultez la notice qui fonctionnent pas l'accompagne pour plus de détails sur les réglages. • Si les enceintes 251™ sont connectées en tant que jeu secondaire à l'ampli-tuner ou à l'amplificateur, vérifie que les cables ont été connectés aux bornes « B » et que le mode lecture spécifique les enceintes « B ».
Les basses ou les aigus sont faibles	• Ajustez le réglage de l'équilibre de tonalité de l'ampli-tuner ou de l'amplificateur.
Une seule enceinte	• Vérifiez que la commande de balance de l'ampli-tuner ou de l'amplificateur est en fonctionne position centrale. • Assurez-vous que les fils sont connectés correctement à l'enceinte défaillante. Vérifiez que les fils sont en bon état et qu'ils sont fermement assujettis. Reportez-vous à la section « Branchement des connexions » à la page 9. • Déconnectez l'enceinte qui fonctionne de l'ampli-tuner ou de l'amplificateur. • Déconnectez le cable de l'enceinte défaillante de l'ampli-tuner ou de l'amplificateur, et connectez-le à l'autre jeu de bornes (ou l'enceinte qui fonctionne était précédemment raccordée). - Si l'enceinte fonctionne à présent, le problème provient de l'ampli-tuner ou de l'amplificateur. Connectez à nouveau les enceintes pour reformer une unité fonctionnelle. - Si l'enceinte ne fonctionne toujours pas, suivez les instructions ci-dessous. • Débranchez le cable de l'enceinte qui fonctionne et connectez-le à l'enceinte défaillante. - Si l'enceinte défaillante se met à fonctionner, le problème provient du cable d'enceinte original. - Si l'enceinte ne fonctionne toujours pas, le problème provient de l'enceinte. • Si le problème se produit, contactez votre revendeur Bose® agréé pour prendre les dispositions nécessaires pour le dépannage. Vous pouvez également contacter le Service Client de Bose. Vous trouverez la liste des numérios de téléphone à l'avant-dernière page de cette notice.
L'autre enceinte ne fonctionne toujours pas

Durée de la garantie

Les enceintes d'extérieur Bose 251 environmental sont couvertes par une garantie limitée accessible de cinq ans. Les détails de cette garantie sont indiqués sur la carte de garantie qui accompagne vos enceintes. Veuillez remplir soigneusement cette carte, la détacher et la renvoyer à Bose.

Service client

Si vous avez besoin d'une assistance complémentaire pour certains problèmes, contactez le Service Client de Bose. Vous trouvez les adresses et les numéros de téléphone de ce service à l'avant-dernière page de cette notice.

Nettoyage des enceintes

Pour dépoussierer ou nettoyer l'extérieur des enceintes 251, vous pouvez utiliser un chiffon doux imbibé d'un détergent léger. Vous pouvez également utiliser un tuyau d'arrosage pour les rincer à fond à l'eau claire. La pression de l'eau doit être suffisamment faible pour ne pas traverser la grille et mouiller les hauts-parleurs ou les évêts acoustiques.

Protection des câbles d'enceinte

Les parties dénudées des câbles d'enceinte peuvent être affectées par les intempéries. Ceci concerne particulièrement l'eau salée. Vous pouvez utiliser une pâte de silicone à calfeutrer telle que la silicone RTV pour protéger les connexions. Vous trouvez ce produit dans la plupart des quincailleries. Si vous utilisez une pâte à calfeutrer, appliquez-la après avoir connecté les fils et serré les boutons à fond. Vérifiez les connexions chaque année, et appliquez à nouveau la pâte si nécessaire.

Caractéristiques de protection

Grille en acier galvanisé peinte par poudrage - Matériel résistant aux intempéries - Hauts-parleurs en composite à fibres de polymère - Bornes de connexion en laiton plaqué nickel - Contrôle de qualité assisté par ordinateur Syncom

Hauts-parleurs supplémentaires

• Deux (2) hauts-parleurs d'extérieur Twiddler™ de 6,3 cm par enceinte
• Un (1) woofer d'extérieur de 13,3 cm par enceinte

Caisson

• Caisson à polypropylène moulé à double port
• Noir ou blanc

Dimensions

34,29 cm x 14,6 cm x 20,32 cm

Compatibilité

• Compatible avec les ampli-tuners ou amplificateurs à 10-200 watts nominaux par canal/4 à 8 ohms nominaux
• Capacité de charge continue CEI 100W : 6 ohms nominaux

Caractéristiques environnementales

• Conçues pour résister à :
• brouillard sale, soleil, humidité élevée (100%HR)
• écarts de températures maximaux (-40° à 70°C)

Câble d'enceinte conseillé

• Basé sur un écart maximum de la réponse en fréquence de ±0.5 dB

Section

Longueur

0,75 mm

9 m maximum

1,5 mm²

14 m maximum

2,0 mm²

21 m maximum

Poids

• 3,63 kg chacune
