Comment et où utiliser les encenites Bose® 151 33 Choix d’un emplacement pour vos enceintes 34 Déballage des enceintes 35 Comment connecter les enceintes Bose 151 35

Comment et où utiliser les enceintes Bose 151

Les enceintes Bose 151 sont conçues pour relever le défi d’une utilisation en extérieur tout au long de l’année. Elles peuvent produire le son de qualité Bose dehors, sur vous lieux de travail, de détente ou de repos. De votre abri de jardin à votre atelier, de votre vérande à votre piscine, elles prolongeront le plaisir de votre écoute. Vous pouvez même installer des enceintes 151 sur votre bateau. Il est également possible de les monter à l’intérieur, dans les zones de forte humidité, telles que les piscines couvertes ou les salles de bain. Dès que vous aurez choisi l’endroit où vous utiliserez vos enceintes 151, vous pourrez décider de l’achat des accessoires Bose facultatifs permettant une installation et un montage intérieur/extérieur (cf. « Accessoires », page 38).

Pour obtenir un résultat optimum, montez les deux enceintes sur la même cloison en les orientant vers la zone d’écoute. Veillez à ce qu’elles ne sont pas en fâce l’une de l’autre. (En extérieur, si vous n’utilisez pas de surface verticale, considérez la longueur de la zone d’écoute comme celle de votre « cloison »).

Remarque : Si vous le souhaitez, contactez un installateur électrique qui pourra passer les câbles sous le sol ou à travers les murs, en cas de besoin.

ment pour vos enceintes

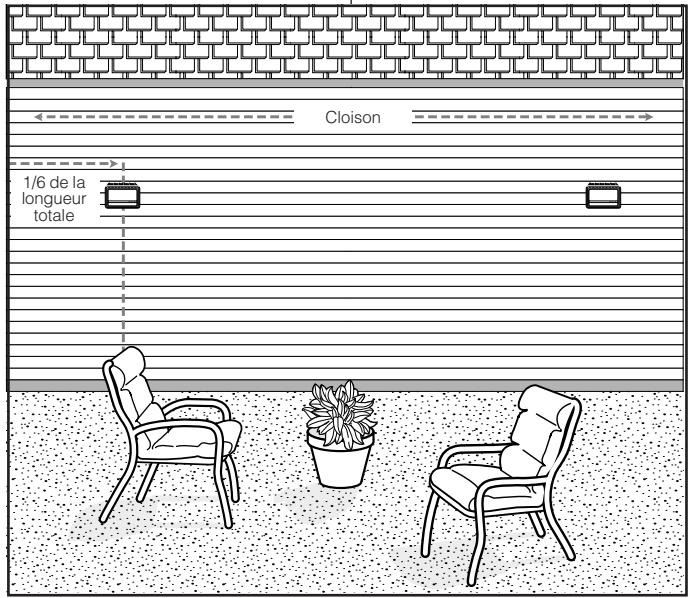

Mesurez la longueur de la cloison et divisez cette dimension par six. Placez une enceinte

à une distance d’un sixième de la longueur totale à partir de l’extrémité gauche de la cloison ; installez ensuite la seconde enceinte à un sixième de la longueur à partir de l’extrémité droite de la cloison (cf. Figure 1).

Que l’installation des enceintes soit intérieure ou extérieure, prenez en compte les points suivants :

• Mesurez la longueur de cordon d’enceinte dont vous aurez besoin pour connecter chacune d’elles au tuner ou à l’amplificateur. Pour déterminer la section de câble nécessaire, reportez-vous aux recommandations correspondantes dans « Informations techniques », page 40.

;;;;;;; Remarque : Les aimants des enceintes peuvent affecter l’exactitude du compas d’un bateau. N’omettez pas ce point lorsque vous choisirez l’emplacement d’une enceinte ou veillez à corriger cette erreur. • Sur un bateau, vous pouvez monter les enceintes en applique ou les encastrer dans une cloison (cf. « Accessoires », page 38). Remarque : Pour encastrer des enceintes 151 sur un bateau, il faut découper un trou par enceinte dans la cloison. Si vous le souhaitez, contactez un installateur d’équipements électroniques nautiques avant d’effectuer les travaux.

Déballage des enceintes

Comment connecter les enceintes Bose 151

ATTENTION : Avant toute connexion, mettez le tuner ou l’amplificateur hors tension et débranchez la prise murale (alimentation secteur C.A.).

Choix du cordon d’enceinte

Veillez à utiliser la section adéquate pour le cordon d’enceinte. Un câble standard à 2 fils 0,75 mm2, disponible dans les magasins de matériel et d’électricité, convient à la plupart des applications. Si la distance séparant vos enceintes du tuner ou de l’amplificateur est supérieure à 9 m, reportez-vous aux recommandations appropriées figurant dans

« Informations techniques », page 40, ou prenez conseil auprès de votre revendeur Bose agréé. Si vous choisissez de passer le cordon d’enceinte à travers un mur ou sous le sol, vérifiez le règlement de sécurité de votre habitation ou contactez un installateur électrique avant d’effectuer les travaux. Remarque : Veillez à couper une longueur suffisante de cordon pour relier le tuner à chacune des enceintes.

Déballez soigneusement chacune des enceintes. Conservez le carton et les matériaux d’emballage en cas d’utilisation ultérieure. Si l’une des enceintes semble endommagée, n’essayez pas de la faire fonctionner. Replacez les deux éléments dans leur carton d’origine et avertissez immédiatement votre revendeur Bose agréé.

Le cordon d’enceinte est constitué de deux fils isolés. La gaine de l’un d’eux est rayée, annelée ou striée. Le fil ainsi repéré est toujours le positif (+), le fil uni est toujours le négatif (–). Ils correspondent aux bornes rouge (+) et noire (–) situées à l’arrière de l’enceinte et du tuner ou de l’amplificateur. Assurez-vous de connecter chaque fil à la borne appropriée (positif au positif, négatif au négatif).

Pour garantir les fils dénudés contre les intempéries, consultez « Comment entretenir vos enceintes Bose® 151® », page 38.

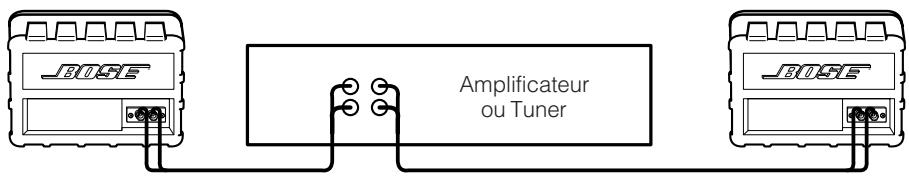

1. Connectez le premier cordon à la voie gauche du tuner ou de l’amplificateur. a. Prenez l’une des extrémités du fil repéré (+) et fixez-la à la borne rouge (+). Pour chaque fil, dénudez environ 12 mm de gaine isolante à chaque extrémité des deux cordons. Torsadez les parties dénudées de chaque fil.

b. De ce même côté, connectez le fil uni

à la borne noire (–). 2. Connectez l’autre extrémité de ce cordon à l’enceinte gauche. a. Fixez le fil repéré (+) sur la vis de la borne rouge (+).

• Connectez les cordons aux enceintes.

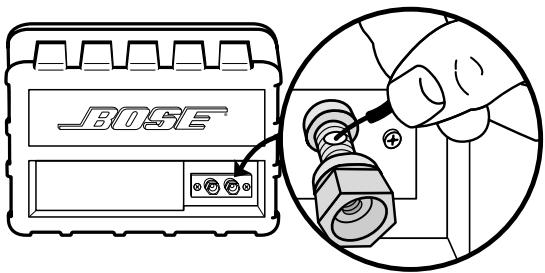

A l’arrière de l’enceinte, desserrez l’écrou hexagonal de l’une des bornes afin de dégager le trou percé dans la vis. Insérez l’extrémité dénudée de l’un des fils dans cet orifice. Resserrez l’écrou pour fixer le fil. Insérez ensuite le second fil dans la seconde borne (cf. Figure 2).

b. Connectez le fil uni à la vis de la borne noire (–).

3. En suivant la même procédure, reliez, à l’aide du second cordon, la voie de droite et l’enceinte droite.

Vérifiez soigneusement les connexions entre l’enceinte et le tuner ou l’amplificateur.

Veillez à ce qu’il n’y ait pas de brins de fil susceptibles de se toucher d’une borne à l’autre. Cela risquerait de provoquer des court-circuits et d’endommager l’amplificateur ou le tuner. Bloquez les connexions desserrées avant de rebrancher l’alimentation du tuner ou de l’amplificateur.

Pour vous assurer que les enceintes fonctionnent correctement :

1. Sélectionnez la sortie monophonique du tuner ou de l’amplificateur et mettez l’appareil sous tension. Réglez la commande de balance gauche-droite sur « normal » (au centre). 2. Placez les enceintes face à face, à moins de 15 cm l’une de l’autre. 3. Passez quelques extraits de musique avec des basses profondes pour les diffuser sur les enceintes. Le son doit donner l’impression de provenir d’un point situé entre les deux enceintes et les basses doivent être larges et naturelles. Si ce n’est pas le cas, il est possible que vos connexions soient inversées. Echangez-les à l’arrière de l’une des enceintes puis reprenez les étapes 1 à 3.

Pour commander ces supports, ou pour tout renseignement complémentaire à ce sujet, contactez votre revendeur Bose agréé (cf. le paragraphe « Bose Corporation », page 63).

Comment entretenir vos enceintes Bose 151

Vous pouvez appliquer un matériau d’étanchéité au silicone, tel que du Rubson, pour protéger les connexions. Ce type de produit est disponible dans la plupart des magasins de matériel. Si vous effectuez ce traitement protecteur, appliquez-le seulement après la connexion des fils et le serrage des écrous de borne. Vérifiez l’étanchéité tous les ans et recommencez en cas de besoin.

Nettoyez la poussière et la saleté déposées sur l’extérieur de vos enceintes 151 à l’aide d’un chiffon imbibé d’un mélange d’eau et de détergent doux. Vous pouvez également utiliser un tuyau pour les rincer entièrement à l’eau claire. La pression doit être suffisamment faible pour que l’eau ne passe pas derrière la grille ni dans le haut-parleur ou l’évent acoustique.

151® intérieur/extérieur, les suggestions suivantes vous éviteront peut-être d’appeler un réparateur :

Si aucune enceinte ne fonctionne • Vérifiez les réglages du tuner ou de l’amplificateur en vous reportant aux instructions fournies dans sa notice d’utilisation. Si les basses ou les aigus sont faibles • Contrôlez le réglage de l’égaliseur sur le tuner ou l’amplificateur. Si une seule enceinte fonctionne • Vérifiez la commande de balance du tuner ou de l’amplificateur. • Contrôlez les fils reliés à l’enceinte en question. Assurez-vous qu’ils sont en bon état et que les connexions sont correctement serrées. Consultez le paragraphe « Comment connecter les enceintes Bose® 151 », page 35. Si l’une des enceintes ne fonctionne toujours pas

Débranchez ce même cordon de l’amplificateur ou du tuner et connectez-le aux autres sorties de l’appareil.

• Si l’enceinte fonctionne, le problème provient du cordon initialement utilisé pour brancher cette enceinte. • Si l’enceinte ne fonctionne pas, le problème se situe au niveau de la voie du tuner. Si les solutions proposées ici ne vous permettent pas d’éliminer la panne, contactez votre revendeur Bose agréé en vue d’une réparation ou appelez Bose directement (cf. « Bose Corporation », page 63). Bose Corporation mettra tout en œuvre pour résoudre votre problème dans le respect de la garantie applicable.

Durée de la garantie

Les enceintes Bose 151 intérieur/extérieur sont couvertes par une garantie limitée cessible d’une durée de cinq ans. Le détail de cette couverture figure sur la carte de garantie qui accompagne les enceintes. Veuillez compléter les informations demandées, détacher la carte et l’envoyer à Bose.

Déconnectez les fils de l’enceinte et du tuner ou de l’amplificateur. Détachez l’autre cordon de son enceinte et branchez-le sur l’enceinte défectueuse.

• Si celle-ci ne fonctionne toujours pas, le problème vient de l’enceinte elle-même. • Si l’enceinte fonctionne maintenant normalement, continuez votre recherche concernant l’anomalie.

– air marin, le soleil, une forte humidité (100 % d’humidité relative) – des températures extrèmes (–30° à +60° C) – les vibrations, les chocs Recommandations relatives aux câbles • Basées sur un écart maximum de
