AMPLIFICATEUR DE PUISSANCE PACKLITE™, MODELE A1

Introduction

Nous vous remercions d'avoir fait l'acquisition d'un amplificateur de puissance PackLite™, modèle A1, rejoignant ainsi les milliers de musiciens qui utilisent la gamme de produits Personalized Amplification System™ dans le monde entier.

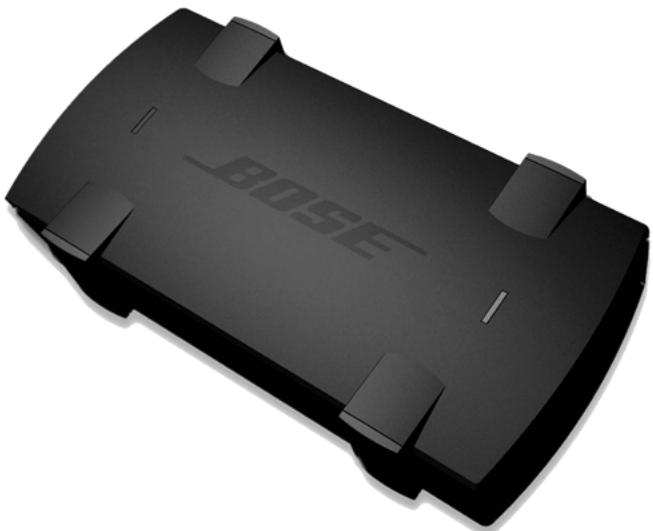

Cet amplificateur de petite taille, léger, puissant et facile à utiliser, se connecte rapidement au socle amplificateur Bose® PS1 et aux module de basses B1 pour offrir un niveau de basses élevé aux instruments qui le nécessitant, tels que la guitare basse et la batterie.

Les connexions s'effectuent rapidement et aisélien : il suffit de brancher le cordon d'alimentation, de connecter le A1 à l'amplificateur de puissance PS1... et de semettre à jouer. Si l'amplificateur A1 est utilisé avec une enceinte Cylindrical Radiator®, il n'est pas nécessaire de perdre du temps à faire des réglages. Ces composants fonctionnent en symbiose et ajustent automatiquement le niveau des graves, produit un son plus fort et plus spatialisé, tout en réservant une tonalité constante quel que soit le nombre de modules de basses utilisés. De plus, l'amplificateur A1 peut facilement alimenter d'autres enceintes passives (caisson de laasse, caisson de graves, enceintes de contrôle en studio ou return au sol (voir “Autres utilisations de l'amplificateur A1 » page 10 pour plus de détails).

Nous sommes persuadés que vous alze appréciert ce nouveau membre de la gamme Personalized Amplification System™, qui a été chaleurusement accueillie dans le monde entier. comme tous les produits de cette gamme, ce nouvel amplificateur a étéçu en fonction de la vie quotidienne des musiciens en tournée.

Tous vos commentaires seront les bienvenus! Visitez notre forum Musicians Message Board à l'adresse www.bose.com/musicians.

Déballage

Déballez le contenu du carton avec précaution. Conserve soigneusement les matériaux d'emballage, pour le cas peu probable où vous devriez le renvoyer au service après-vente. N'oubliez pas de noter le numéro de série et la date d'achat en page 3. Vérifiez que toutes les pieces illustrées sur la Figure 1 figurent dans le carton.

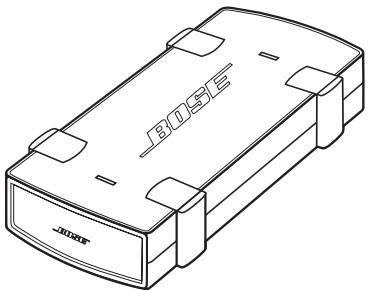

Figure 1

Contenu du carton

Amplificateur de puissance PackLite™, modulo A1

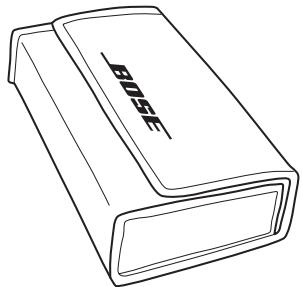

Pochette de transport

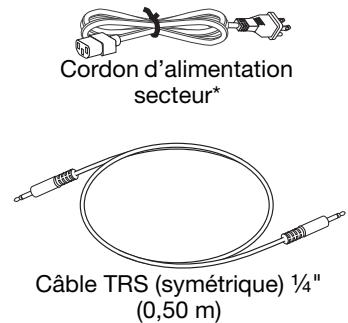

*Le cordon d'alimentation fourni est le modele approprié pour votre pays.

Panneau de connexion

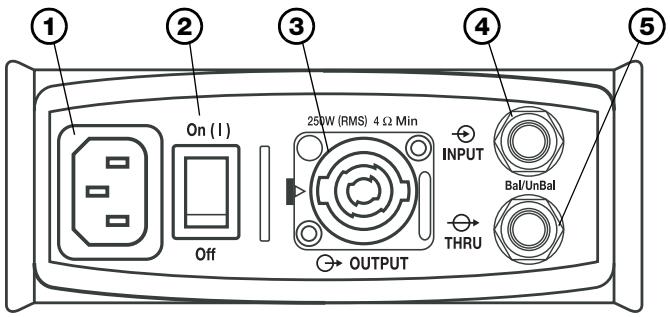

Le panneau de connexion de l'ampli A1 est représenté Figure 2.

Panneau de connexion du A1

Figure 2

① Connecteur d'alimentation: reçoit le cable d'alimentation fournir pour connecter l'amplificateur à une prise de courant. Vérifiez le voltage de votre amplificateur sur son étiquette : 120V ou 230V.
② Interrupteur marche/arrêt : en position ON (I), l'amplificateur est alimenté. Dans cette position, l'indicateur (Figure 3) est BLEU.
③ Connecteur de sortie (OUTPUT): il recoit des connecteurs Neutrik® Speakon à 2 ou 4 fils.

Le connecteur de sortie peut être raccordé à l'un des éléments suivants :

• Module de basses B1
• Enceinte de 4 ohms avec une puissance nominale d'au moins 250 W RMS.
• Enceinte de 8 ohms avec une puissance nominale d'au moins 125 W RMS.

4 Connecteur d'entrée : il recoit une prise 1 / 4 "TRS (symétrique) ou TS (dissymétrique).

Le connecteur d'entrée peut être raccordé à l'un des éléments suivants :

• Basse : connecteur de sortie ligne (Line OUT) du socle amplificateur PS1, à l'aide du cable TRS 14 " fourni.
• Pour une utilisation en série, connecteur THRU de l'amplificateur A1 en amont.
• Sortie de toute autre source de niveau ligne, via un cable 1/4 TRS ou TS.

⑤ Connecteur THRU : il recoit une connexion 14 "TRS ou TS. Il permet de renvoyer le signal d'entrée à un autre amplificateur A1.

Remarque: N'utilisez jamais le connecteur THRU comme seconde entrée, vous risqueniez d'endommager tout équipement qui lui serait connecté. Utilisez uniquement le connecteur THRU comme sortie vers un autre amplificateur A1.
Remarque: Le connecteur THRU ne fait que relayer le type d'entrée (symétrique ou dissymétrique) présente sur le connecteur INPUT

Indicateurs du panneau supérieur

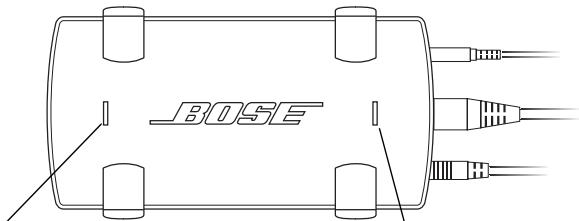

Le panneau supérieur de l'amplificateur A1 compte deux diodes témoins qui indiquent l'état de ce dernier.

Figure 3

Panneau
supérieur de
l'amplificateur
A1

Indicateur de signal :

VERT en cas de présence d'un signal sur l'entrée.

ROUGE si l'amplificateur est surcharge. La fonction de limitation est alors activée pour éviter d'endommager l'enceinte connectée.

Indicateur detension :

BLEU lorsque l'amplificateur est sous tension et prét.

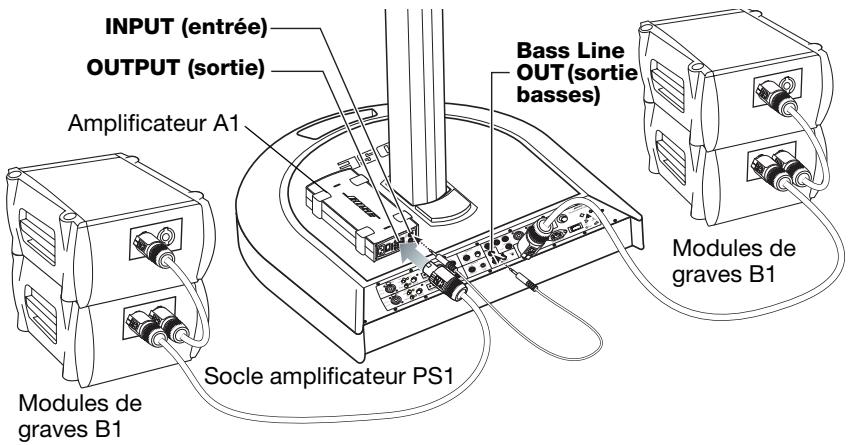

Mise en service d'un seul amplificateur A1

L'amplificateur A1 est donc pour augmenter le niveau de sortie des basses d'un système ayant déjà deux modules de basses B1 connectés à la prise Amp 3 OUT du socle amplificateur PS1. L'amplificateur A1 peut alimenter jusqu'à deux modules de basses B1 supplémentaires.

Procedez comme indiqué ci-dessous pourmettre en service I'amplificateur A1 commeillustré à la Figure 4,page 8.

1. Branchez le cordon d'alimentation à une prise secteur.
2. Vérifiez que le commutateur de mise sous tension de l'amplificateur A1 est en position coupée (OFF).
3. À l'aide du cable 14 TRS fourni, raccordez le connecteur Bass-Line OUT du socle amplificateur PS1 au connecteur INPUT de l'amplificateur A1.
4. Connectez le cable d'un module de basses B1 du connecteur OUTPUT de l'amplificateur A1 à un module de basses B1. Si nécessaire, connectez un second B1 au premier.
5. Mettez le commutateur d'alimentation de l'amplificateur A1 en position ON (I).

Configuration typique

Figure 4

ATTENTION: Ne connectez pas plus de deux modules de basses B1 à un amplificateur A1.
ATTENTION: Veillez à ne pas connecter l'amplificateur A1 à un module de basses B1 déjà raccordé au connecteur Amp 3 OUT d'un socle amplificateur PS1 ou à un autre amplificateur A1.
Remarque: Il est conseilé d'utiliser le cable 1/4 TRS fourni avec votre amplificateur A1. Utilisez des cables symmetriques pour éviter les problèmes féquents de bruit d'interconnexion.
Remarque: Il est possible d'empiler jusqu'à quatre modules de basses en colonne. Cet emplement peut améliorer le niveau acoustique.

Utilisation conjointe de plusieurs amplificateurs A1

Pour améliorer les capacités de votre configuration dans les graves, vous pouvez connecter plusieurs amplificateurs A1 comme représenté en Figure 5, page 9.

1. Branchez le cordon d'alimentation à une prise secteur.
2. Vérifiez que le commutateur de mise sous tension est en position coupée (OFF).

3. À l'aide du cable 14 TRS fourni, raccordez le connecteur Bass-Line OUT du socle amplificateur PS1 au connecteur INPUT du premier amplificateur A1.

4. Utilisez un autre cable 14 TRS pour raccorder le connecteur THRU du premier amplificateur A1 au connecteur INPUT du second.

5. Raccordez un module de basses B1 au connecteur OUTPUT de chaque amplificateur A1. Si nécessaire, connectez un second B1 au premier.
6. Mettez le commutateur d'alimentation des deux amplificateurs A1 en position ON (I).

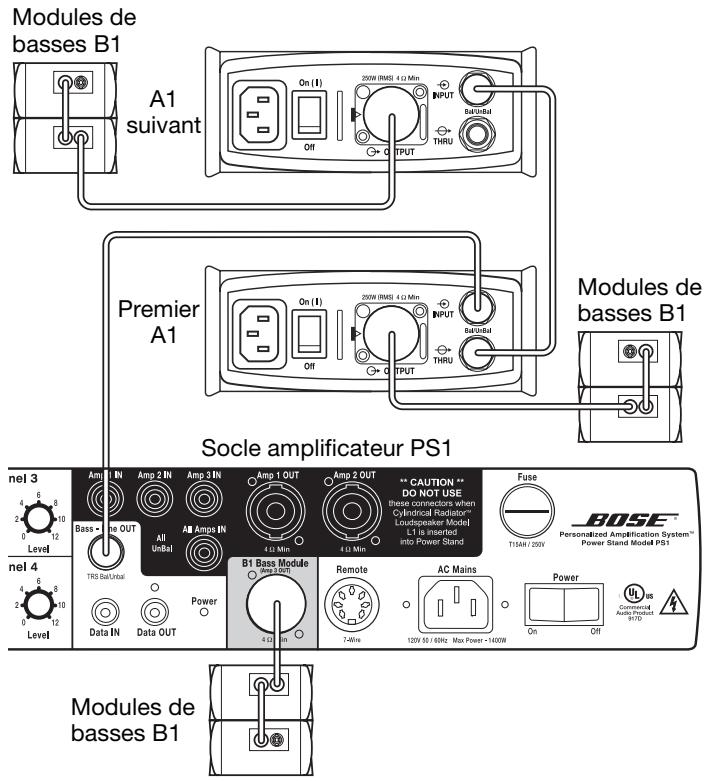

Exemple d'utilisation de plusieurs amplificateurs A1

Figure 5

ATTENTION: Veillez à ne pas connecter l'amplificateur A1 à un module de basses B1 déjà raccordé au connecteur Amp 3 OUT d'un socle amplificateur PS1 ou à un autre amplificateur A1.

Remarque : Il est possible d'empiler jusqu'à quatre (maximum) modules de basses en colonne. Cet emplement peut améliorer le niveau acoustique.

Autres utilisations de l'amplificateur A1

L'amplificateur A1 peut être utilisé dans d'autres configurations. Il permet d'alimenter d'autres enceintes passives (caisson de laasse, caisson de graves, enceintes de contrôle en studio ouretour au sol). L'amplificateur A1 peut amplifier un signal symétrique ou dissymétrique de niveau ligne, provenant par exemple d'une console de mixage, et alimenter toute enceinte de charge égale ou supérieure à 4 ohms capable de produit 250 W.

Pour utiliser l'amplificateur A1 avec d'autres configurations :

1. Vérifiez que le commutateur de mise sous tension de l'amplificateur A1 est en position coupée (OFF).

2. Raccordez le signal de niveau ligne provenant de l'appareil source au connecteur INPUT de l'amplificateur A1.

3. Ce signal source de niveau ligne peut provenir d'un tableau de distribution, d'une console de mixage, d'un préampli de guitare ou de basse électricque, d'un synthétiseur ou de la sortie de console du studio

4. Vous pouvez utiliser une connexion symétrique (TRS) ou dissymétrique (TS). L'amplificateur détectera le type de connexion et ajustera automatiquement le niveau en conséquence.

5. Raccordez la prise OUTPUT (sortie) de l'amplificateur A1 à :

6. Toute enceinte de 4 ohms capable de produit au moins 250 W RMS.

7. Toute enceinte de 8 ohms capable de produit au moins 125 W RMS.

8. Si vous souhaitez ajouter un autre amplificateur A1 pour obtenir encore plus de basses, raccordez le connecteur THRU du premier A1 au connecteur INPUT d'un second amplificateur A1, à l'aide d'un cable 14 .

9. Mettez le commutateur d'alimentation de l'amplificateur A1 en position ON (I).

10. Réglez le niveau source de sorte que l'indicateur de signal de l'A1 clignote en vert. Lorsque le niveau source est au maximum, il peut arriver que l'indicateur de signal clignote en rouge à l'occasion. Si l'indicateur reste rouge en permanence, réduisez le niveau source.

Remarque : Il est déconseilé d'utiliser l'amplificateur A1 et les modules de basses B1 qui lui sont connectés avec une autre source que le socle amplificateur PS1.

Dépannage

Problème	Mesure corrective
La diode tímoin d'alimentation n'est pas allumée, l' amplificateur ne semble pas fonctionner.	Vérifiez que l'interrupteur est en position de marche (ON).Vérifiez que le cordon d'alimentation est entièrement inséré dans l'appareil et dans une prise électrique.Vérifiez que cette prise électrique est bien alimentée.Essayez de faire fonctionner une lampe ou un autre apparéil sur cette prise secteur, ou testez celle-ci à l'aide d'un voltmètre.
La diode tímoin d'alimentation est ROUGE, et non pas BLEUE.	Amplificateur en mode protégé :- Surcharge thermique : réduisez le niveau du signal d'entrée. Vérifiez que l' amplificateur est place sur une surface plane et dure qui facilitera la dissipation de chaleur.- Sortie en court-circuit : Vérifiez les branchements en sortie.- Trop grand nombre d'enceintes raccordées en parallelle : veiliez à ne pas connecter plus de deux modules de basses B1 à un amplificateur A1.- Impédance trop faible : veiliez à ne connecter qu'une seule enceinte 4 ohms ou deux enceintes 8 ohms d'autres marques au maximum.- Niveau d'entête trop élevé : réduisez le niveau du signal d'entrée.La diode rouge s'éteint dés que la cause de la défaillance est supprimée. En cas de surcharge thermique, il peut être nécessaire de laisser l' amplificateur refroidir quelques minutes.
La diode du signal clignote en ROUGE.	Le signal d'entête est proche de la limite de puissance. réduisez le niveau du signal d'entête afin que la diode rouge ne clignote plus qu'à l'occasion, sur les créées.
Pas de son, la diode du signal est VERTE.	L'enceinte n'est pas connectée correctement. Vérifiez que les connexions d'entête sont correctes et que les connecteurs sont bien insérés.
Pas de son, la diode du signal est éteinte.	Pas de tension secteur. Vérifiez la diode d'alimentation secteur. Elle doit être allumée en BLEU si l'applieil est sous tension et allumé.Pas de signal transmis à l' amplificateur. Vérifiez les connexions en entrée et leur niveau.Remplacez le cable d'entête
L'enceinte émet un bourdonnement ou un vrombissement.	Si vous utilisez un cable ¼" TS (dissymétrique), remplacez-le par un cable ¼" TRS (fourni avec l' amplificateur A1) entre l'applieil source et l' amplificateur A1.Raccordez le cordon d'alimentation secteur du PS1 ou de l'applieil source au même circuit électrique que l' amplificateur A1.

Service client

Pour obtenir une aide supplémentaire afin de résoudre vos problèmes :

• Aux USA et au Canada, contactez le service d'assistance technique Bose® Live Music au 877-335-2673, ou visitez la page du support technique sur le Web à l'adresse www.bose.com/musicians.

ou

• Visitez le site Web Bose de votre pays, ou appelez le numero d'assistance technique correspondant (voir la liste ci-dessous). Si votre pays ne figure pas dans la liste, consultez votre revendeur.

Allemagne: 0800 - 2673 222 (Iun. - ven.: 8h30 - 20h00, sam.: 10h00 - 14h00) www.musiker.bose.de.

Pays-bas : 0800 - 022 6980 (lun. - ven.: 8h30 - 20h00, sam.: 10h00 - 14h00) www.muzikanten.bose.nl

Nettoyage du système

• Pour nettoyer le boîtier de l'appareil, utilisez uniquement un chiffon doux et sec.
• N'utilise pas de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des substances abrasives.
• N'utiliseaucun aérosol àproximé du système et ne laissezaucun liquide pénétrer par une des ouvertures.

Garantie limite

Votre amplificateur de puissance PackLite™ modèle A1 est couvert par une garantie limite transférable. Les détails de cette garantie sont fournis avec l'appareil.

Pour enregistrer votre produit, visitez la page www.bose.com/register ou appelez le 800-905-1044 (USA et Canada uniquement). En cas d'oubli, les droits que vous confère cette garantie ne s'en trouveront pas affectés.

Spécifications

Spécifications électriques

Puissance sur 4 ohms 250 watts RMS (1 kHz, 0,1 % de THD)

Puisance sur 8 ohms . 125 watts RMS (1 kHz, 0,1 % de THD)

Rapport signal/bruit 100 dB (20 Hz à 20 kHz)

Gain en tension. 30 dB

Sensibilité d'entrée 1,15 V (+3,4 dBu)

Détention d'entrée .... Automatique, réglage de niveau sur entree symétrique ou dissymétrique

Impédance d'entrée 55 kOhms non symétrique, 110 kOhms symétrique

Écritage d'entrée 10 V rms (+22 dBu)

Plage de fréquences. 20 Hz à 20 kHz ± 0,5 dB

Type de sortie THRU. .symétrique ou dissymétrique, selon le type de connexion en entrée

Protections thermique, court circuits en entree et surcharge (reenclenchement automatique)

Consommation typique. 1,8 A, 110V CA; 0,9 A, 230V CA

Courant d'appe le n crete 28 A (100-120V AC)

Spécifications mécaniques

Température maximale en fonctionnement. 50^

Specifications préliminaires, sujets à modification.
