ENCEINTES EXTERIEURES FREESPACE 51 - Enceintes extérieures BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte extérieure
Marque	Bose
Modèle	FreeSpace 51
Dimensions (Hauteur x Diamètre)	38,1 cm x 36,8 cm
Poids net (par enceinte)	5,4 kg
Couleur	Vert
Haut-parleur	11,4 cm résistant aux intempéries
Puissance admissible (IEC)	50 W en continu
Puissance ampli compatible	10 W à 100 W
Impédance	4 à 8 ohms
Résistance climatique	Sel, brouillard, soleil, humidité élevée (pluie, neige)
Garantie limitée	5 ans, transférable
Entretien	Chiffon humide avec détergent doux, jet d'eau douce à pression limitée
Installation extérieure	Enterrée jusqu'à 18,4 cm, sur terrasse, bois, béton
Câble requis	Non fourni, section selon longueur (ex. 0,82 mm² pour 6 m max)
Contenu du carton	2 enceintes, 4 éléments de câblage
Protection connexion recommandée	Calfeutrage silicone (RTV) pour environnements agressifs

FOIRE AUX QUESTIONS - ENCEINTES EXTERIEURES FREESPACE 51 BOSE

Comment brancher les enceintes FreeSpace 51 ?

Éteignez et débranchez l'amplificateur. Préparez le câble d'enceinte en dénudant la gaine externe sur 5 cm et l'isolant interne sur 1,3 cm. Connectez le fil positif (strié ou rouge) au fil rouge du câble et le fil négatif (uni ou noir) au fil noir. Utilisez les éléments de câblage fournis et renforcez avec du ruban isolant. Raccordez l'enceinte gauche au canal gauche de l'amplificateur et l'enceinte droite au canal droit, en respectant les polarités (+ à +, - à -).

Que faire si aucune enceinte ne produit de son ?

Vérifiez que l'amplificateur ou ampli-tuner est branché et sous tension, qu'il n'est pas en mode MUTE, et que la prise secteur fonctionne. Contrôlez les branchements aux enceintes et à l'amplificateur. Si les enceintes sont connectées sur le canal 'B', assurez-vous que ce canal est sélectionné. Consultez également la notice de votre amplificateur.

Une seule enceinte ne fonctionne pas, que faire ?

Vérifiez que la commande de balance de l'amplificateur est centrée. Contrôlez le câble reliant l'amplificateur à l'enceinte défectueuse. Pour isoler le problème, inversez les câbles : si l'enceinte fonctionne sur l'autre canal, le problème vient de l'amplificateur ; si elle ne fonctionne toujours pas, testez avec un autre câble ; si elle fonctionne alors avec ce câble, le câble d'origine est en cause.

Comment entretenir les enceintes FreeSpace 51 ?

Utilisez un chiffon humidifié avec un peu de détergent doux et d'eau pour enlever la poussière. Vous pouvez aussi les nettoyer avec un tuyau d'arrosage à pression limitée pour éviter d'introduire de l'eau dans les haut-parleurs.

Quelle est la profondeur maximale d'enterrement des enceintes ?

Les enceintes FreeSpace 51 peuvent être enterrées jusqu'à 18,4 cm de profondeur. Ne dépassez pas cette limite pour garantir un fonctionnement optimal.

Quel type de câble utiliser pour une installation extérieure ?

Utilisez un câble d'enceinte adapté à une pose en pleine terre ou faites-le passer dans un tube en PVC. La section du câble dépend de la longueur : par exemple, 0,82 mm² pour 6 m max, 1,3 mm² pour 9 m max, 2,1 mm² pour 15 m max. Utilisez toujours un câble résistant à l'humidité.

Les enceintes résistent-elles à l'eau salée ou aux produits chimiques ?

Les enceintes FreeSpace 51 sont conçues pour résister au sel, au brouillard, au soleil et à une humidité élevée. En cas d'exposition à de l'eau salée ou à des produits chimiques (chlore, engrais), il est recommandé de calfeutrer les connexions avec un silicone RTV pour une protection renforcée.

Comment tester le bon branchement des enceintes ?

Réglez la commande de balance au centre et la commande stéréo/mono sur MONO. Diffusez de la musique avec des basses profondes. Le son doit sembler provenir d'un point situé entre les deux enceintes. Si les graves sont faibles ou déformés, les branchements sont inversés (hors phase). Corrigez en connectant les fils positifs ensemble et négatifs ensemble.

Quelle est la durée de garantie des enceintes FreeSpace 51 ?

Les enceintes sont couvertes par une garantie limitée transférable de 5 ans. Les conditions figurent sur la carte de garantie fournie. Remplissez la carte et renvoyez-la à Bose.

Où trouver le service client Bose pour ces enceintes ?

La liste des centres techniques avec les numéros de téléphone est incluse dans le carton d'emballage. Vous pouvez également contacter le service clients de Bose pour toute assistance.

MODE D'EMPLOI ENCEINTES EXTERIEURES FREESPACE 51 BOSE

Notice d'utilisation

Avant de commencer 4

Déballage du carton 4

Outils à utiliser 4

Outils optionnels 4

Faire appel à un installateur professionnel 4

Détermination de remplacement des enceintes 5

Sélection d'un câble d'enceinte (non fourni) 5

Branchements 6

Préparation du câble d'enceinte 6

Raccordement du câble sur les enceintes 6

Raccordement du câble d'enceinte sur l'amplificateur/ampli-tuner 6

Vérification des branchements 7

Test des branchements 7

eferences. 8

Dépannage 8

Service clients 8

Durée de la garantie 8

Entretien des enceintes 8

Protection du câble d'enceinte 9

Informations techniques 9

Avant de commencer

Nous vous remercions d'avoir acheté les enceintes Bose® Free Space® 51. Ces enceintes d'extérieur haute performances sont conçues pour fournir une qualité de son nettement supérieur à celle de la plupart des enceintes d'extérieur. Elles sont également prévues pour une installation extérieure permanente et résistent donc aux différentes conditions climatiques. Vous pouvez ainsi être certain de leur bon fonctionnement pour les années à partir (reportez-vous à la section « Résistance aux conditions climatiques », page 9).

Déballage du carton

Déballez soigneusement les enceintes Free Space 51 et conservez l'emballage pour une éventuelle utilisation ultérieure. Vérifiez que votre système compte bien toutes les pièces répertoriées sur la figure 1. N'essayez pas d'utiliser les enceintes si certains composants sont manquants ou semblant endommagés. Dans ce cas, avertissez immédiatement Bose ou votre revendeur Bose/agréé.

Remarque : Notez depuis à présent les numéros de série indiqués sous chaque enceinte Free Space 51. Inscrivez les deux numéros sur votre carte de garantie, ainsi qu'à l'emplacement prévu à cet effet à la page 2 de cette notice d'utilisation. ATTENTION: Afin d'éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

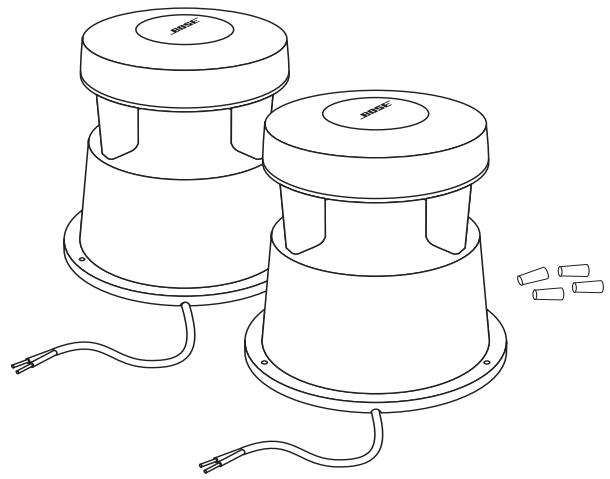

Figure 1

Contenu de l'emballage :

• 2 enceintes Free Space 51 4 éléments de câblage

Outils à utiliser

Vous avez besoin des éléments ci-dessous pour effectuer l'installation des enceintes :

• Câble d'enceinte (reportez-vous à la section « Sélection d'un câble d'enceinte », page 5)
• Pince à dénuder

Outils optionnels

• Pelle ou bêche
• Tournevis cruciforme Phillips (n^2)

Faire appel à un installateur professionnel

Si vous avez des doutes sur l'utilisation de ces outils ou sur la façon de manipuler ou de couper le câble, c'est le moment de faire appel à un installateur professionnel. Si vous installez vous-même les enceintes, veuillez suivre les instructions figurant dans cette notice d'utilisation.

ATTENTION : Veillez à lire l'intégralité de cette notice avant de commencer l'installation. En cas de non-respect des instructions, toutes les garanties relatives aux enceintes seront annulées. Si vous n'êtes pas certain de pouvoir procéder à l'ensemble de l'installation, contactez un installateur professionnel.

Détermination de l'emplacement des enceintes

Avant de commencer l'installation, CHOISSEZ avec soin l'emplacement des enceintes Free Space 51. Celles-ci peuvent être installées sur pratiquement toutes les surfaces, celles que le bois, le béton ou la terre. Pour choisir un emplacement, tenez compte des recommandations suivantes :

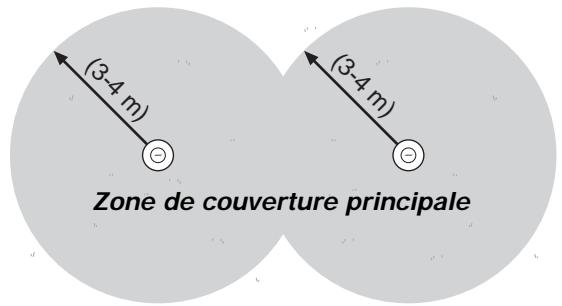

Positionnement des enceintes pour une couverture optimale

Figure 2 Installation des enceintes Free Space 51

• Placez les enceintes sur une surface plane. Ceci permet d'éviter les déplacements ou les vibrations lors de leur utilisation.
• Positionnez les enceintes de façon à ce que leur câble ne puisse pas être tordu ou tiré et que personne ne se prenne les pieds dedans.
• Ne placez pas les enceintes dans une zone où l'eau est susceptible de s'accumuler.
• N'enterrez pas les enceintes Free Space 51 à une profondeur supérieure à 18,4 cm (Figure 3a).

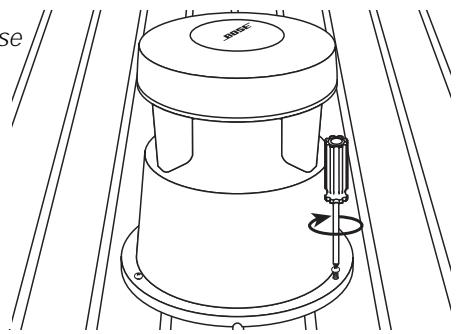

• Utilisez des vis à bois pour fixer les enceintes sur une surface en bois, par exemple une terrasse (Figure 3b).

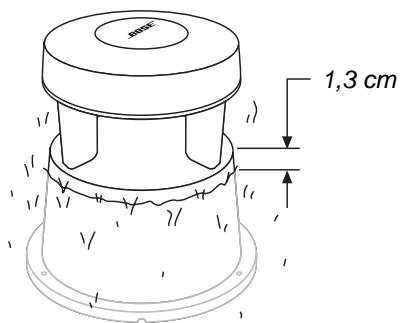

Figure 3

(a) terre

(b) terrasse

Sélection d'un câble d'enceinte (non fourni)

ATTENTION: Avant de faire passer le câble d'enceinte dans un mur ou sous la terre, vérifie les normes et règlements de construction applicables ou contacte un électricien.

• Utilisez un cable d'enceinte de section (diamètre) ajusté. Reportez-vous au paragraphe « Recommendations relatives au cable » dans les « Informations techniques », page 9, pour connaître la section ajustée ou vérifiez auprès de votre revendeur Bose® agréé.
• Si vous souhaitez enterrer le cable, utilisez un cable conçu pour une pose en pleine terre ou faites-le passer dans un tube en PVC. Utilisez toujours un cable d'enceinte résistant à l'humidité.
• Placez les enceintes et installez le câble avant de creuser les trous ou d'enterrer le câble.
• Si vous pensez que les enceintes risquent d'être exposées à de l'eau salée ou contenant des produits chimiques, tels que du chlore ou des engrais, vous pouvez en renforcer la protection des connexions d'enceintes à l'aide d'un calfeutrage en silicone.

Branchements

ATTENTION : Avant d'entreprendre tout branchement, éteignez votre amplificateur ou votre ampli-tuner et débranchez-le de la prise électrique secteur.

Préparation du câble d'enceinte

Le câble d'enceinte se compose de 2 fils isolés. Généralement, le premier est strié ou rouge (+) et l'autre uni ou noir (-). Les fils des câbles conçus pour une pose en pleine terre possèdent une gaine externe de protection. Avant de couper un fil, tenez compte des recommandations suivantes :

• Mesurez la longueur de câble requise pour brancher les enceintes à l'amplificateur/ampli-tuner.
• Dénudez la gaine externe sur 5 cm. Dénudez l'isolant interne des deux fils sur 1,3 cm (Figure 4).

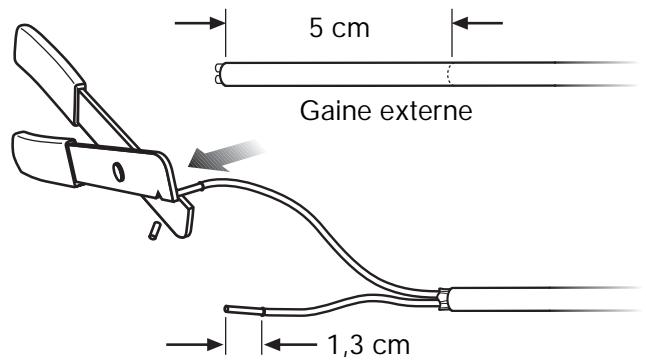

Figure 4

Dénudage des fils

Figure 5

Renforcement des éléments de câblage

Raccordement du câble sur les enceintes

1. Connectez le fil d'enceinte positif (strié ou rouge) au fil du câble d'enceinte positif (rouge). Torsadez les fils dénudés ensemble.
2. Mettez en place l'élément de câblage en exerçant un mouvement de torsion. Si vous pouvez renforcer les éléments de câblage, utilisez du ruban isolant électrique (Figure 5).

1. Connectez le fil d'enceinte négatif (uni ou noir) au fil du câble d'enceinte négatif (noir). Procédez comme indiqué dans les étapes 1 et 2 ci-dessus.

Raccordement du câble d'enceinte sur l'amplificateur/ampli-tuner

1. Connectez l'enceinte du côté gauche de la zone d'écoute sur le canal de gauche de l'amplificateur/ampli-tuner (Figure 6).

a. Connectez le fil positif (strié) à la borne rouge (+). b. Connectez le fil négatif (uni) à la borne noire (-).

1. Connectez l'enceinte du côté droit de la zone d'écoute sur le canal de droite de l'amplificateur/ampli-tuner, comme indiqué ci-dessus.

Remarque: Si les enceintes Free Space 51 constituent le deuxième jeu d'enceintes connecté à l'amplificateur/ampli-tuner, veillez à faire les raccordements nécessaires sur le canal « B »

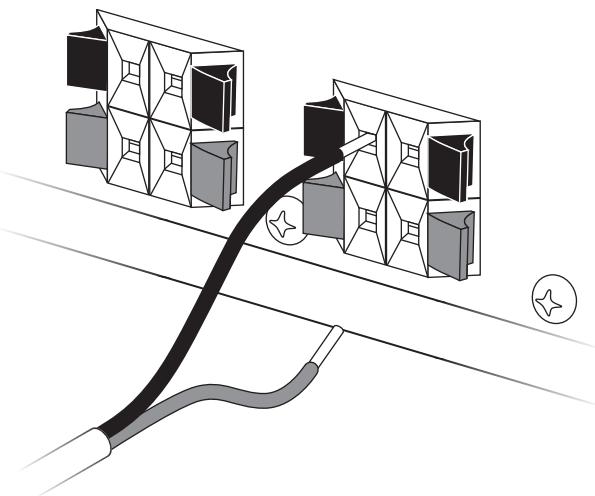

Figure 6

Branchement du câble à l'ampli-tuner

Vérification des branchements

Contrôlez soigneusement les branchements des enceintes. Veillez à ce qu’il n’y ait pas de brins de fil susceptibles de se toucher d’une borne à l’autre. Cela risquerait de provoquer des courts-circuits et d’endommager l’amplificateur ou l’ampli-tuner.

Resserrez toute connexion desserrée avant d'effectuer le branchement sur l'amplificateur/ampli-tuner.

Test des branchements

Pour être certain du bon fonctionnement des enceintes, procédez de la manière suivante :

1. Réglez la commande de balance au centre sur l'amplificateur/ampli-tuner.
2. Placez la commande stéréo/mono sur MONO (mono).
3. Diffusez quelques extraits de musique avec des basses profondes sur les enceintes.

Le son doit sembler provenir d'un point situé entre les deux enceintes. Les graves doivent être amples et naturels. Dans le cas contraire, les branchements ont pu être inverses. Les enceintes fonctionnent alors hors phase. Pour corriger ce problème, assurez-vous que tous les câbles sont connectés de façon appropriée, les fils positifs entre eux (+ au + ) et les fils négatifs entre eux (- a - )

Dépannage

Problème	Action à entreprises
Absence de son	• Assurez-vous que l'ampli-tuner est branché et sous tension. • Vérifiez que la prise électrique secteur fonctionne. • Débranchez le casque évientuèlement raccordé à la prise de casque. • Assurez-vous que l'ampli-tuner n'est pas en position MUTE (silence). • Reportez-vous à la notice d'utilisation de l'ampli-tuner. • Vérifiez les branchements au niveau des enceintes et au niveau de l'ampli-tuner. Reportez-vous à la section " Branchements ", page 6. Corrigez les évientuels problèmes. • Si les enceintes Free Space® 51 constituent le deuxième jeu d'enceintes connecté à l'ampli-tuner/amplificateur, vérifiez que les branchements ont bien été effectués sur les bornes « B » et que les enceintes « B » sont sélectionnées.
Aucun son ne sort de l'une des enceintes	• Vérifiez que la commande de balance de l'ampli-tuner/amplificateur est réglée au centre. • Contrôlez le cable reliant l'ampli-tuner/amplificateur à l'enceinte n'émettant pas de son. • Déconnectez l'enceinte qui fonctionne de l'ampli-tuner. Débranchez le cable de l'enceinte n'émettant pas de son des bornes de l'ampli-tuner et branchez-le sur l'autre jeu de bornes (celui sur lequel l'enceinte qui fonctionne était branchée). Si l'enceinte fonctionne, le problème vient de l'ampli-tuner. Si elle ne fonctionne toujours pas, continuez la procédure de dépannage. Retireze le cable de l'enceinte qui fonctionne (au niveau de l'enceinte) et branchez-le dans l'enceinte n'émettant pas de son, l'autre extrémité du cable étant reliée dans l'un des deux yeux de bornes de l'ampli-tuner. Si l'enceinte fonctionne, le problème réside dans le cable d'enceinte original. Si l'enceinte ne fonctionné toujours pas, le problème provient de l'enceinte.
Mauvaise qualité du son d'une enceinte	• Suivez la procédure indiquée pour le problème « Aucun son ne sort de l'une des enceintes » ci-dessus.
Graves ou aigus faibles	• Vérifiez le réglage des graves/aigus sur l'amplificateur/ampli-tuner. • Réglez les commandes des graves et des aigus sur l'ampli-tuner. • Vérifiez les branchements afin de vous assurer qu'ils sont bien en phase (+ au + et - au -). Reportez-vous à la section « Branchements », page 6.

Service clients

Pour obtenir de l'aide afin de résoudre vos éventuels problèmes, contactez le service clients de Bose. Reportez-vous à la liste des centres techniques (numéros de téléphone fournis) incluse dans le carton d'emballage. Bose Corporation mettra tout en œuvre pour résoudre vos problèmes dans le respect de la garantie applicable.

Durée de la garantie

Les enceintes Free Space 51 sont couvertes par une garantie limitée transférable de cinq ans. Les conditions détaillées de cette garantie figurent sur la carte de garantie accompagnant les enceintes. Veuillez remplir la section « Informations » de la carte, puis la renvoyer par courrier à Bose.

Entretien des enceintes

Utilisez un chiffon humidifié avec un peu de détergent doux et d'eau pour retirer la poussière ou la saleté présente sur les parties extérieures des enceintes Free Space 51. Vous pouvez également utiliser un tuyau d'arrosage pour les nettoyer à fond avec de l'eau douce. Veillez à utiliser une pression limitée afin de ne pas faire entrer de l'eau dans les haut-parleurs ou les évents acoustiques.

Protection du câble d'enceinte

Les extrémités dénudées du cable d'enceinte sont sensibles aux conditions extérieures. Ceci est particulièrement vrai en ce qui concerne l'eau salée ou contenant des produits chimiques, tels que du chlore ou des engrais. Vous pouvez utiliser un calfeurage en silicone, tel qu'un adhésif résistant aux variations de température (RTV), pour protéger les branchements. Vous trouverez ces adhésifs dans les quincailleries. Si vous procédez à un calfeurage, effectuez-le uniquement une fois les cables branchés. Contrôlez les branchements tous les ans et renouvelez le calfeurage si nécessaire.

Caractéristiques liées à la protection

• Matériau résistant aux conditions climatiques

Haut-parleurs

• Un haut-parleur résistant aux conditions climatiques de 11,4 cm par enceinte

Couleur

• Vert

Dimensions

• 36,8 cm de diamètre, 38,1 cm de hauteur

Poids

• 5,4 kg par enceinte

Compatibilité

• Compatibles avec les amplificateurs et ampli-tuners supportant une charge de 4 à 8 Ohms
• Puissance admissible 50 W IEC en continu, compatible avec des ampli-tuners et amplificateurs d'une puissance de 10-100 W

Résistance aux conditions climatiques

Conçu pour résister :

• au sel, au brouillard, au soleil et à une humidité élevée (pluie ou neige)

Recommandations relatives au câble

Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB

Section Longueur

0,82mm² 6m maximum

1,3 mm² 9 m maximum

2,1mm² 15 m maximum

3.3 mm² 24 m maximum

Pour les installations en extérieur, utilisez un câble conçu pour une pose en pleine terre.
