CUSTOM IC 105, CUSTOM IC 106, CUSTOM IC 108, CUSTOM IW 106 - Haut-parleurs encastrables FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes encastrables Focal Custom IC 105, IC 106, IC 108, IW 106
Caractéristiques techniques principales	Haut-parleurs à large bande, conception coaxiale, réponse en fréquence optimisée
Alimentation électrique	Non applicable (enceintes passives)
Dimensions approximatives	IC 105 : 20 cm, IC 106 : 23 cm, IC 108 : 30 cm, IW 106 : 23 cm
Poids	IC 105 : 1.5 kg, IC 106 : 2 kg, IC 108 : 3 kg, IW 106 : 2 kg
Compatibilités	Amplificateurs stéréo et home cinéma compatibles avec enceintes passives
Type de batterie	Non applicable (enceintes passives)
Tension	Non applicable (enceintes passives)
Puissance	Puissance nominale : IC 105 : 100W, IC 106 : 120W, IC 108 : 150W, IW 106 : 120W
Fonctions principales	Restitution sonore de haute qualité, intégration discrète dans l'environnement
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des grilles et haut-parleurs de remplacement via le service client Focal
Informations générales	Conception française, garantie de 5 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - CUSTOM IC 105, CUSTOM IC 106, CUSTOM IC 108, CUSTOM IW 106 FOCAL

Comment installer les enceintes Focal Custom IC 105, IC 106, IC 108 ou IW 106 ?

Pour installer les enceintes, commencez par couper l'alimentation électrique. Ensuite, découpez un trou dans le plafond ou le mur selon les dimensions fournies dans le manuel. Connectez les fils audio aux bornes de l'enceinte, insérez l'enceinte dans le trou et fixez-la avec les vis fournies.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord les connexions des fils audio pour vous assurer qu'ils sont bien en place. Testez également l'enceinte avec une autre source audio pour identifier si le problème provient de l'enceinte ou de la source. Si le problème persiste, il pourrait être nécessaire de vérifier le réglage de l'amplificateur.

Comment nettoyer mes enceintes Focal Custom ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Comment régler les enceintes pour un meilleur son ?

Pour un meilleur son, assurez-vous que les enceintes sont bien positionnées par rapport à l'auditeur. Si possible, ajustez les réglages de l'égaliseur sur votre amplificateur pour affiner les basses, médiums et aigus selon vos préférences.

Les enceintes sont-elles compatibles avec tous les amplificateurs ?

Les enceintes Focal Custom IC et IW sont généralement compatibles avec la plupart des amplificateurs. Assurez-vous que l'impédance de l'enceinte correspond à celle de votre amplificateur pour éviter tout dommage.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez d'abord que l'amplificateur est allumé et fonctionne correctement. Assurez-vous également que les câbles sont bien connectés. Si l'enceinte est alimentée mais ne produit pas de son, il peut être nécessaire de la tester avec une autre source audio.

Les enceintes Focal sont-elles adaptées pour une utilisation en extérieur ?

Les modèles Custom IC et IW sont conçus pour une utilisation en intérieur. Pour une utilisation en extérieur, il est recommandé de choisir des enceintes spécifiquement conçues pour résister aux intempéries.

Où puis-je trouver des pièces de rechange pour mes enceintes Focal ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés Focal ou directement via le site officiel de Focal. Assurez-vous de disposer du numéro de modèle pour faciliter la recherche.

MODE D'EMPLOI CUSTOM IC 105, CUSTOM IC 106, CUSTOM IC 108, CUSTOM IW 106 FOCAL

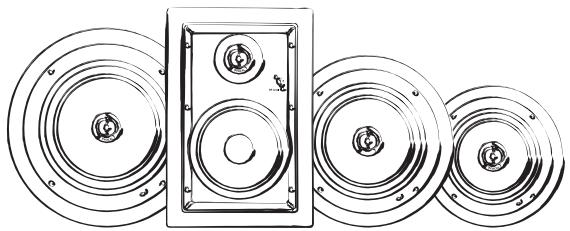

Notice ligne custom 100

Nous vous remercions d'avoir choisi les enceintes encastrables de la ligne Custom 100 et de partager avec nous notre philosophie "the Spirit of Sound". Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Afin de garantir un fonctionnement optimum de vos enceintes encastrables, il est conseillé de faire appel à un installateur spécialisé pour l'intégration des enceintes ainsi que leur branchement.

Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.

Contenu de l'emballage

• 1 x enceinte acoustique
• 1 x grille aluminium
• 1 x gabarit de découpe du mur
• 1 x masque de protection pour la peinture de la grille
• 1 x crochet

Validation garantie Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

\section*{Caractéristiques :}

Haute tenue en puissance

Intégration facile

Tweeter à dôme inversé® en aluminium

Woofer à cône fibre de verre

Tweeter orientable et régulable en niveau (sauf IC 105)

Utilisable en milieu humide

Branchements

Les connecteurs assurent des contacts fiables pour câbles dénudés (jusqu'à 4 mm de diamètre). Il est imperative de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Mise en place

Vous ne pourriez envisager le montage de vos enceintes qu'après la pose des câbles.

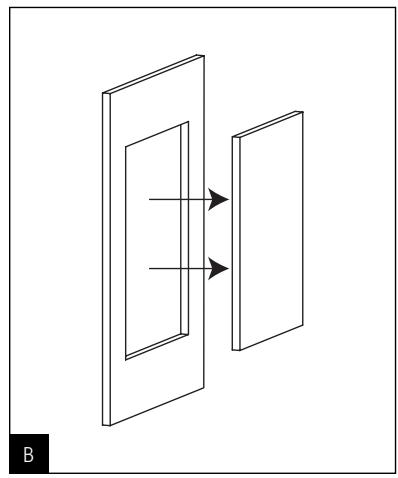

• Découpez la cloison en utilisant le gabarit fourni (fig. B). Veillez à contrôler son horizontalité avant de commencer la découpe en vous aidant d'un niveau.
• Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous assurer de l'absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.

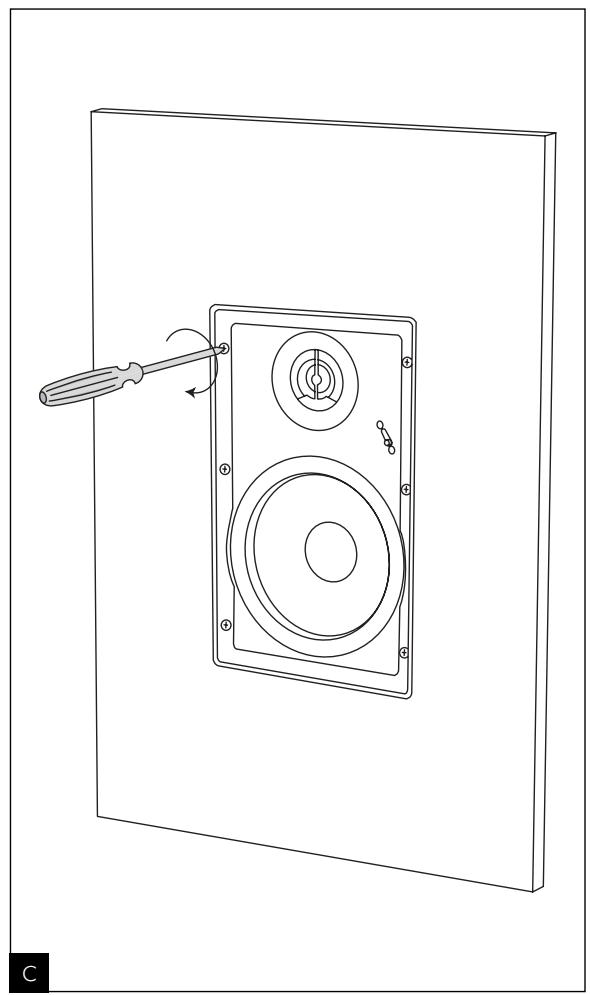

Pose de l'enceinte :

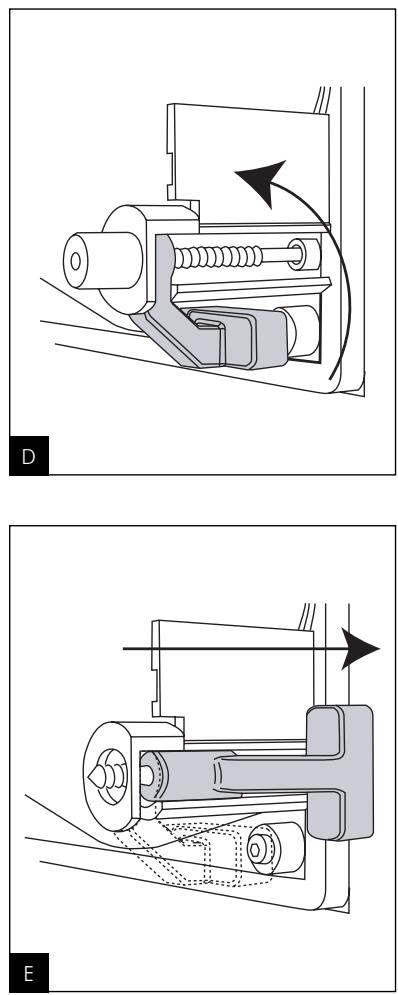

La fixation de l'enceinte dans le mur est effectuée par des pattes rotatives. Pour cela, enlevez l'enceinte dans la découpe et serrez, dans le sens des aiguilles d'une montre, les vis des pattes de fixation, avec un tournevis cruciforme (fig. C, D et E).

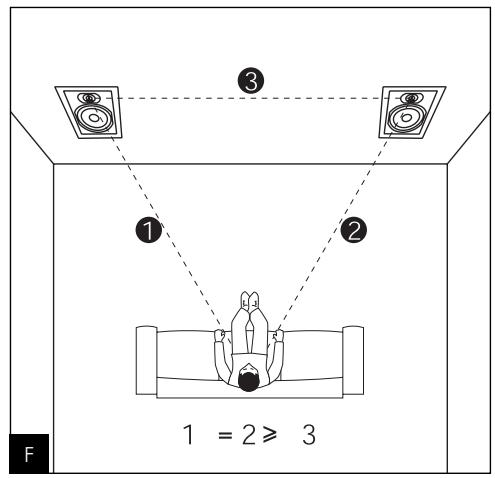

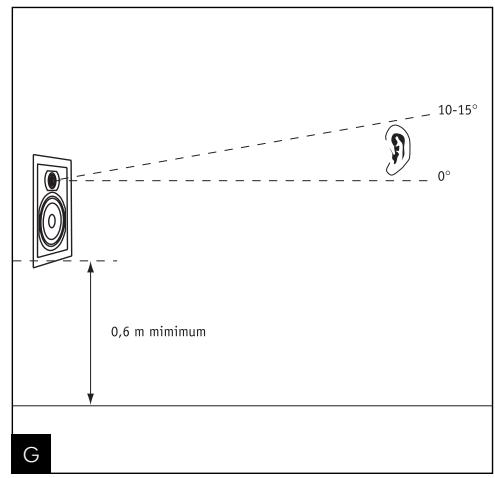

Choix de l'emplacement

Vos enceintes Custom 100 ont ete estuiedees pour restituer le plus fid element possible toutes les formes de musiques ou programmes home cinema. Il convient d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste. Les enceintes devront etre placees de façon symetrique face a la zone d'ecoute, de maniere a former idealement un triangle equilateral avec celle-ci. Il est neanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'amengement particulieres (fig. F). Les enceintes devront etre placees a meme hauteur sur un meme plan horizontal. Idealement, le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig. G).

Peinture

Il est possible de peindre l'enceinte pour l'adapter à votre environnement. La peinture utilisée peut être de même nature que la peinture murale. Nous vous conseillons de peindre séparément la grille et le cadre de l'enceinte.

Pour le cadre : retirez la grille et placez le masque de peinture pour protéger les haut-parleurs.

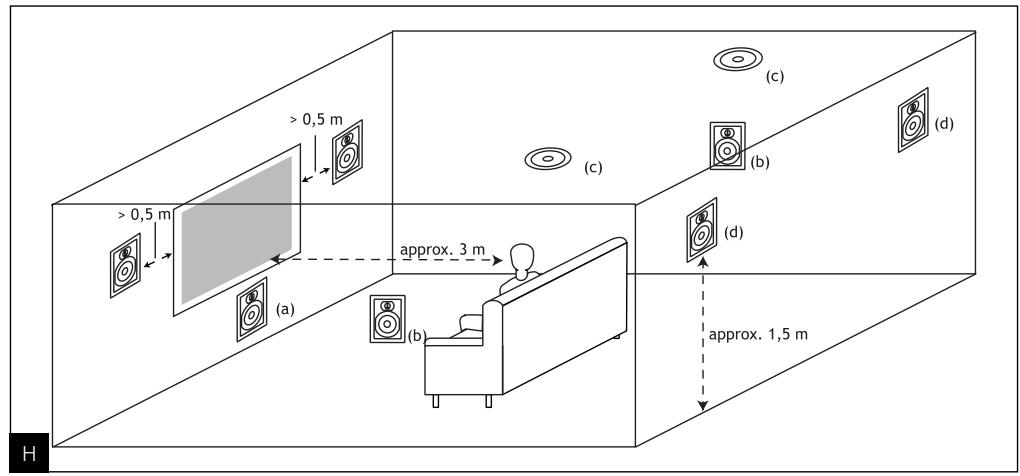

Placement des enceintes centrale et surround

La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objet visé est d'obtenir des sons suffisamment diffus et difficiles à localiser par le respect de quelques règles de base.

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues (fig. Ha). Si un écran de projection microperforé est utilisé (transparent acoustiquement), on pourrait prévoir l'implantation de l'enceinte centrale derrière cet écran.

Placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latériaux, de part et d'autre de la zone d'écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Hb, Hd).

Pour les systèmes multicanaux 6.1 ou 7.1, il est possible de combiner les enceintes in-wall et in-ceiling dans les murs et la plafond (fig. Hc).

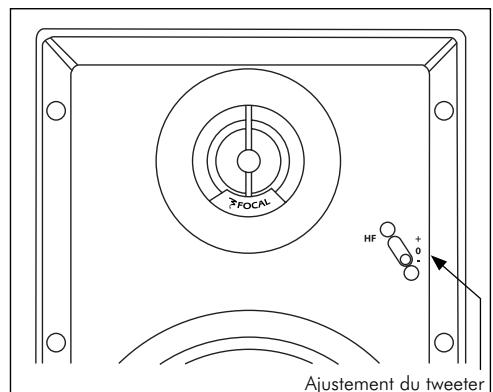

Réglage du tweeter

Une fois l'enceinte cablée et fixée, vous pouvez ajuster le niveau du tweeter. Pour désirer le réglage des hautes fréquences, utilisez l'interrupteur situé sur la façade de l'enceinte comme indiqué (sauf IC 105) (fig. I).

Orientation du tweeter

Le tweeter est articulé : l'orienter vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. J).

L'entretien des enceintes Custom 100 se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.

Rodage

Les haut-parleurs utilisés dans Custom 100 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Custom 100.

Perturbations magnétiques

Vos enceintes générent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétiques, projecteur et rétroprojecteurs CRT...) ne doivent pas être placés approximativement immédiatement des enceintes non blindées.

Démontage de la grille

Retirez délicatement la grille avec le crochet inclu.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab.

La garantie pour la France sur tout matériel Focal-JMlab est de 1 an non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resulting d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Caractéristiques

IC 105

IC 106

Type	Enceinte de plafond encastrable	Enceinte de plafond encastrable
Haut-parleurs	Woofer à membrane fibre de verre 130 mm Tweeter à dôme inversé aluminium 25 mm	Woofer à membrane fibre de verre 165 mm Tweeter orientable à dôme inversé aluminium 25 mm
Réponse en fréquence (± 3 dB)	65 Hz - 20 kHz	60 Hz - 20 kHz
Sensibilité (2,83 V/1 m)	88 dB	89 dB
Impédance nominale	8 ohms	8 ohms
Protection	“Polyswitch” à réarmement auto	“Polyswitch” à réarmement auto
Puisance max.	100 Watts	120 Watts
Ajustement tweeter	-3 dB/ 0 dB/ +3 dB	-3 dB/ 0 dB/ +3 dB
Fréquence de filtrage	3300 Hz	3300 Hz
Dimensions cadre	Ø 200 mm	Ø 243 mm
Dimensions d'encastrement	Ø 165 mm	Ø 208 mm
Profondeur d'encastrement	84 mm	78 mm
Poids net	1,1 kg	1,6 kg

IC 108

IW106

Type	Enceinte de plafond encastrable	Enceinte murale encastrable
Haut-parleurs	Woofer à membrane fibre de verre 210 mm	Woofer à membrane fibre de verre 165 mm
	Tweeter orientable	Tweeter orientable
	à dôme inversé aluminium 25 mm	à dôme inversé aluminium 25 mm
Réponse en fréquence (± 3 dB)	50 Hz - 20 kHz	60 Hz - 20 kHz
Sensibilité (2,83 V/1 m)	91 dB	89 dB
Impédance nominale	8 ohms	8 ohms
Protection	“Polyswitch” à réarmement auto	“Polyswitch” à réarmement auto
Puisance max.	140 Watts	120 Watts
Ajustement tweeter	-3 dB/ 0 dB/ +3 dB	-3 dB/ 0 dB/ +3 dB
Fréquence de filtrage	3300 Hz	3300 Hz
Dimensions cadre	Ø 282 mm	(L)207 x (H)310 mm
Dimensions d'encastrement	Ø 246 mm	(L)170 x (H)273 mm
Profondeur d'encastrement	102 mm	71 mm
Poids net	2,5 kg	1,6 kg
