CHORUS OD706V, CHORUS OD706V - Enceintes extérieures FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type	Enceinte extérieure 2 voies
Haut-parleurs	Grave-médium Polyglass 16,5 cm, Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (±3 dB)	60 Hz - 28 kHz
Réponse à -6 dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3,6 ohms
Fréquence de filtrage	3000 Hz
Puissance ampli recommandée	25 - 150 W
Dimensions (H x L x P)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
Utilisation	Intérieure / extérieure, fixation murale avec système antivibration
Contenu de l'emballage	1 enceinte, 4 vis, 4 chevilles, 1 arceau métallique avec 2 silent-blocs, 2 vis de fixation, 1 grille, 1 logo
Rodage	Période d'adaptation de quelques semaines ; conseil : 20 heures à niveau moyen avec musique riche en graves
Garantie	2 ans (France), non transmissible ; conditions variables selon pays
Entretien	Éviter exposition prolongée au soleil et aux intempéries ; démontage conseillé en hiver
Sécurité	Respecter la polarité des connexions ; utiliser un amplificateur adapté (25-150 W)

FOIRE AUX QUESTIONS - CHORUS OD706V, CHORUS OD706V FOCAL

Comment installer l'enceinte Focal Chorus OD706V ?

Retirez les molettes et l'arceau, passez le câble à travers la cloison, fixez l'arceau au mur, puis remontez l'enceinte en l'orientant vers la zone d'écoute. Respectez la polarité des connexions.

Quelle est la puissance d'amplification recommandée ?

La puissance recommandée est de 25 à 150 W par enceinte.

Puis-je utiliser l'enceinte en extérieur permanent ?

Oui, mais évitez l'exposition prolongée au soleil et aux intempéries. Il est conseillé de l'installer sous un auvent l'été et de la démonter l'hiver pour préserver sa durée de vie.

Comment effectuer le rodage des enceintes ?

Les haut-parleurs nécessitent une période d'adaptation de quelques semaines. Pour accélérer le rodage, faites fonctionner les enceintes 20 heures à niveau moyen avec des programmes musicaux riches en graves.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 8 ohms, avec une impédance minimale de 3,6 ohms.

Quels câbles utiliser pour le branchement ?

Utilisez un câble haut-parleur de bonne qualité. Respectez la polarité : le connecteur marqué '+' sur l'enceinte doit être relié à la borne positive de l'amplificateur.

L'enceinte est-elle livrée avec tout le nécessaire d'installation ?

Oui, l'emballage contient l'enceinte, 4 vis, 4 chevilles, un arceau métallique avec silent-blocs, 2 vis de fixation pour l'arceau, une grille et un logo.

Quelle est la période de garantie ?

La garantie est de 2 ans en France à compter de la date d'achat, non transmissible. Pour les autres pays, les conditions sont fixées par le distributeur local.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez de toucher la membrane des haut-parleurs.

Que faire en cas de problème de son ou de dysfonctionnement ?

Contactez votre revendeur Focal-JMlab. Si l'enceinte est sous garantie, elle sera réparée ou remplacée. En cas de dommage dû à une mauvaise utilisation (ex : bobine brûlée), un devis de réparation vous sera proposé.

MODE D'EMPLOI CHORUS OD706V, CHORUS OD706V FOCAL

Nous vous remercions d'avoir choisi les enceintes murales de la ligne Chorus V et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute-fidélité et le home cinema.

Afin d'exploiter toutes leurs performances, nous vous conseillons de suivre les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Afin de garantir un fonctionnement optimum de vos enceintes murales, il est conseillé de faire appel à un installateur spécialisé pour l'intégration des enceintes ainsi que leur branchement. Focal-JMlab ne pourrait en aucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.

Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours.

Contenu de l'emballage:

• 1x enceinte
• 4x vis
• 4x chevilles
• 1x arceau métallique avec 2 silent-blocs
• 2x vis de fixation pour l'arceau
• 1xgrille
• 1x logo

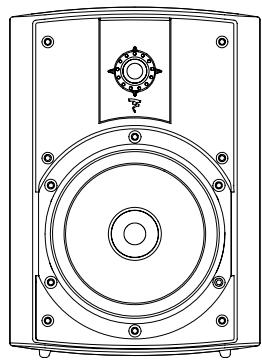

Principales caractéristiques:

• Membrane Polyglass tropicalisée.
• Tweeter Al/Mg avec cadre anti-gouttes. Grille aluminium perforée.
• Utilisation intérieure / extérieure.
• Faible directivité. Fixation murale avec système antivibration.

C E

Installation

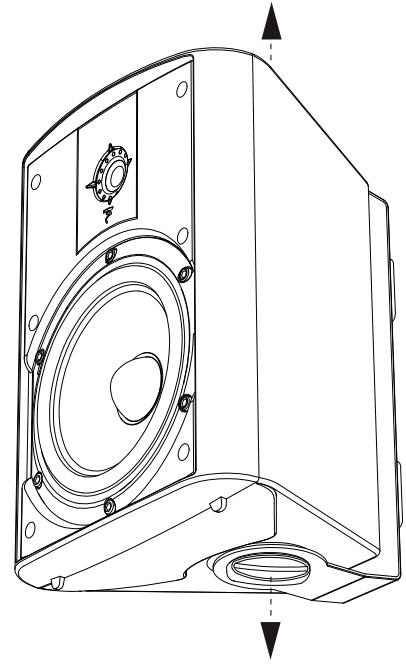

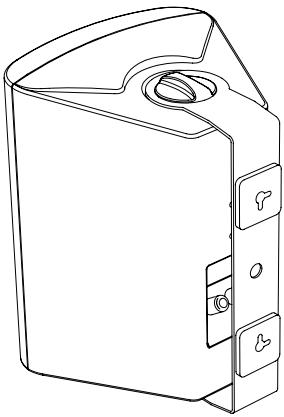

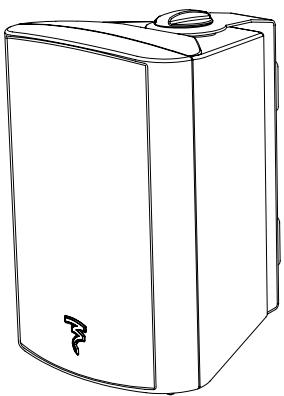

Retirer les deux molettes. Enlever l'arceau de montage de l'enceinte (fig. A). Passer le câble haut-parleur à travers la cloison (fig. B). Positionner l'arceau sur le mur et le fixer à l'aide des vis (fig. C). Fixer l'enceinte sur l'arceau à l'aide des molettes. Orienter l'enceinte vers la zone d'écoute (fig. D). Il est impératif de respecter la polarité de chaque enceinte. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué "-" sur la borne négative (fig. E).

Rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais charges en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourriez profiter intégralement des performances de vos enceintes Chorus V.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois.

Mise en garde!

L'exposition prolongée au soleil et/ou aux intempéries peut endommager vos enceintes.

Nous vous recommendons d'installer les enceintes OD 706 V sous un auvent l'été et les démonter l'hiver.

Caractéristiques

OD 706 V

Type	Haut-parleur d'intérieur/extérieur 2 voies
Haut-parleurs	Grave-médium Polyglass 16,5 cm Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (± 3 dB)	60 Hz - 28 kHz
Réponse à - 6dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3.6 ohms
Fréquence de filtrage	3 000 Hz
Puisance ampli recommendé	25 - 150 W
Dimensions (HxLxP)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
