FUTRO S450 - Ordinateur de bureau FUJITSU SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Client léger pour services de terminaux
Marque	FUJITSU SIEMENS
Modèle	FUTRO S450
Dimensions (L x P x H)	52 x 191 x 250 mm
Poids	1,5 kg
Alimentation	100-240 V CA, 50-60 Hz
Consommation max	23 W
Consommation inactif	14 W
Processeur	AMD Sempron TF20 (800 MHz)
Mémoire RAM	1 Go DDR2 (1 slot SO-DIMM)
Stockage	Module CF IDE (512 Mo à 2 Go)
Système d'exploitation	Linux eLux RL embarqué
Protocoles supportés	RDP, ICA, X.11, Telnet
Interfaces graphiques	1 VGA, 1 DVI
Ports USB	8 USB 2.0 (2 façade, 4 arrière, 2 internes)
Réseau	Ethernet 10/100/1000 Mbps
Audio	Sortie ligne/casque, entrée ligne/micro
Refroidissement	Passif, sans ventilateur
Sécurité	Protection écriture Flash, mot de passe BIOS, contrôle USB
Montage	Kit de montage VESA disponible (derrière écran)
Environnement	Température 5-40°C, humidité 10-85%
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - FUTRO S450 FUJITSU SIEMENS

Comment installer le FUTRO S450 ?

Branchez l'alimentation, connectez un écran via VGA ou DVI, un clavier et une souris, puis le câble Ethernet. Allumez l'appareil. Le système Linux eLux RL démarre automatiquement et se connecte au serveur configuré.

Est-il possible de monter le FUTRO S450 derrière un écran ?

Oui, grâce au kit de montage VESA fourni, le client léger peut être fixé derrière un écran compatible pour économiser de l'espace.

Quelle est la consommation électrique du FUTRO S450 ?

La consommation maximale est de 23 W, en veille (S0 inactif) de 14 W, et en mode arrêt (S5) de 2,4 W, ce qui en fait un appareil très économe.

Le FUTRO S450 est-il silencieux ?

Oui, il fonctionne sans ventilateur grâce à un refroidissement passif, ce qui le rend totalement silencieux.

Comment sécuriser le FUTRO S450 ?

Vous pouvez définir un mot de passe BIOS, activer la protection en écriture du module Flash, et contrôler l'accès aux ports USB via les paramètres système.

Quels systèmes d'exploitation sont supportés ?

Le FUTRO S450 est livré avec Linux eLux RL embarqué. D'autres systèmes peuvent être installés mais la compatibilité n'est pas garantie.

Peut-on ajouter de la mémoire RAM ?

Oui, il dispose d'un slot SO-DIMM DDR2. La capacité maximale supportée est de 1 Go.

Comment nettoyer le FUTRO S450 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Ne pas utiliser de produits liquides car l'appareil n'a pas de ventilateur et les ouvertures sont sensibles.

Quelles sont les certifications du FUTRO S450 ?

Il est certifié CE, CSA, FCC classe B, et conforme RoHS. La certification EPEAT est en cours.

Où trouver les mises à jour du micrologiciel ?

Les mises à jour peuvent être téléchargées via le site de support Fujitsu : http://ts.fujitsu.com/Supportservice. La mise à jour peut se faire automatiquement via DHCP.

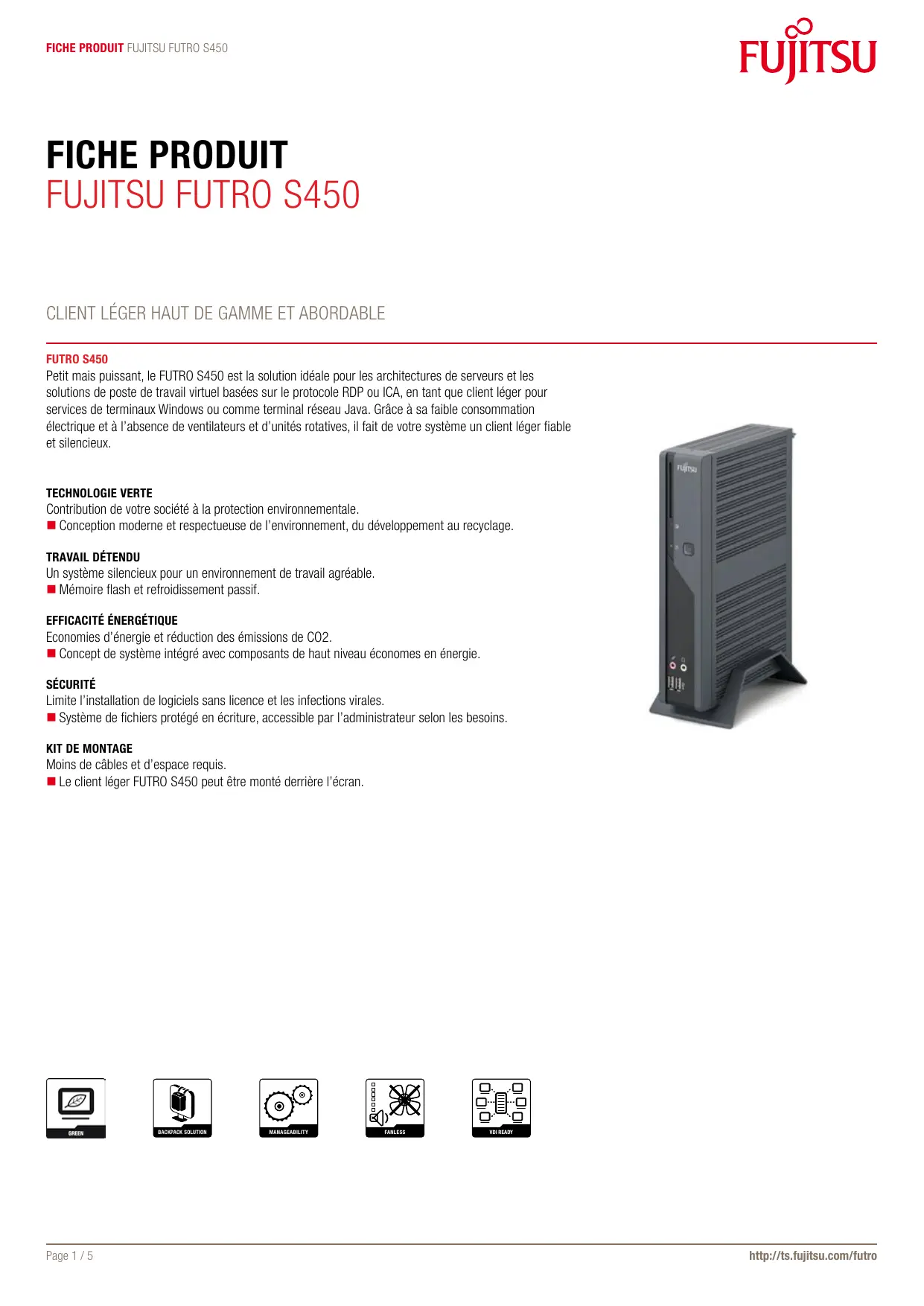

MODE D'EMPLOI FUTRO S450 FUJITSU SIEMENS

Petit mais puissant, le FUTRO S450 est la solution idéale pour les architectures de serveurs et les solutions de poste de travail virtuel basées sur le protocole RDP ou ICA, en tant que client léger pour services de terminaux Windows ou comme terminal réseau Java. Grâce à sa faible consommation électrique et à l'absence de ventilateurs et d'unités rotatives, il fait de votre système un client léger fiable et silencieux.

Contribution de votre société à la protection environnementale.

Conception moderne et respectueuse de l'environnement, du développement au recyclage.

Travail détendu

Un système silencieux pour un environnement de travail agréable.

Mémoire flash et refroidissement passif.

Efficacite énergétique

Économies d'énergie et réduction des émissions de CO2. Concept de système intégré avec composants de haut niveau économiques en énergie.

Sécurité

Liminer l'installation de logiciels sans licence et les infections virales. Système de fichiers protégé en écriture, accessible par l'administrateur selon les besoins.

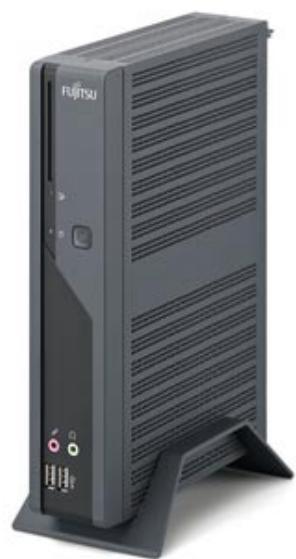

KIT de montage

Moins de câbles et d'espace requis. Le client léger FUTRO S450 peut être monté derrière l'écran.

Détails techniques composants

MODULES DE MÉMOIRE	1 Go (1 module(s) 1 Go) DDR2, 667 MHz
DISQUES DURS (INTERNES)	CF module IDE, 512 Mo
	CF module IDE, 1 Go (80x)
	CF module IDE, 2 Go (300x)
Nom de l'unité de base	FUTRO S450
SYSTème D'EXPLOitation / LOGICIEL
Système d'exploitation Linux	eLux® RL - Linux embarqué
Remarques sur Linux	eLux® RL - Embedded Linux est un système d'exploitation embarqué basé sur Linux, développé spécialément pour permettre aux systèmes FUTRO d'être utilisés comme clients légers dans les environnements de serveurs.
Fonctions Linux	ICA-Client (agent de connexion inclus)
	Fonctionnalité RDP-Client
	Navigateur Mozilla, Opera ou Firefox disponible
	Acrobat Reader
	Client Tarantella
	Emulations de terminal pour ANSI, 97801, VT320
	Application de terminal X.11
	SAP GUI local (en option, disponible sur www.myelux.com)
	IBM 3270 / 5270, évaluation Fujitsu 9750, licence supplémentaire requise, fournie par UniCon Software Development
Options Linux disponibles via la personnalisation	Prise en charge LAN sans fil
	Administration à distance
	Prise en charge de l'imprimante
	Prise en charge VPN
	Prise en charge du pare-feu
Administration de Linux	Scout EP V10, Gestion de la mémoire flash, Surveillance et mise à jour du système d'exploitation embarqué, Gestion des péphériques par lieu, groupe ou utilisateur, Composition de systèmes d'exploitation individuels avec ELIAS (uniquement avec eLux® RL)
VPN (Linux)	Client VPN de Cisco (en option, fourni par UniCon Software Development, licence requise)
CARTE MÈRE
Type de carte mère	D2703-B
Forme	miniTX
Proesseur Futro	AMD SempronTM TF20 (800 MHz, 128 KB)
Chipset	AMD M690E
Logement du processeur	embedded
Nombre maximal de processeurs	1
Emplacements mémoire	1 S0-DIMM
Capacité maximale de mémoire RAM prise en charge	1 Go
LAN	10/100/1000 MBit/s intégré
Type audio	Intégré
Codec audio	Realtek ALC262
Caracteristiques audio	Sortie : son stéroide 16 bits, Codec AC'97
INTERFACES
Entrée courant continu	1
Audio : sortie ligne / casque	1
Audio : entrée ligne / microphone	1
Audio : entrée ligne / microphone en façade	1
Total USB 2.0	8
USB en façade	2
USB à l'arrête	4
USB interne	2
VGA	1, via un adaptor

INTERFACES

DVI	1
Port série (RS-232)	1 (9 broches)
Souris / clavier (PS/2)	2
Ethernet (RJ-45)	1
Prise en charge du verrouk Kensington	1

CARTES GRAPHIQUES

Marque de la carte graphique	AMD® Radeon X1250
Profondeurs des couleurs de la carte graphique	couleurs 32 bits
Mémoire vidéo partagée	64 Mo
Taux de rafraîchissement de 1 024 x 768 (recommmandé / max.)	85 Hz / 85 Hz
Taux de rafraîchissement de 1 280 x 1 024 (recommmandé / max.)	85 Hz / 85 Hz
Taux de rafraîchissement de 1 600 x 1 200 (recommmandé / max.)	85 Hz / 85 Hz
Résolution TFT (VGA)	1 920 x 1 200 pixels
Résolution TFT (DVI)	jusqu'à 1 920 x 1 200 pixels (DVI Single Link) jusqu'à 2 456 x 1 536 pixels (DVI Dual Link)
Fonctionnalités de la carte graphique	DirectX 9 DualView
Remarques sur la carte graphique	Double gestion via cable Y possible. (max. 1 920 x 1 200 pixels)
RéSEAU
Réseau	TCP/IP avec DNS et DHCP Protocole point à point Equilibrage de charge de Citrix sur ICA pris en charge Prise en charge DHCP pour les mises à jour automatiques du micrologiciel et pour la configuration de l'unité Prise en charge de plusieurs navigateurs principaux sur ICA

VALEURS ÉLECTRIQUES

Entrée de l'alimentation	Entrée CA 100 - 240 V
Entrée de l'alimentation	Entrée CA 100 - 240 V
Plage de fréquence nominale	50 - 60 Hz

CONSOMMATION D'ENERGIE

Consommation: maximum (S0,application en fonctionnement, CD en cours d'utilis	23 W
Consommation: inactive (S0, OS en fonctionnement, mode inactif)	14 W
Consommation: minimum (état ACPI S5, logiciel désacté, WoL activé)	2,4 W

DIMENSIONS / POIDS / ENVIRONNEMENT

Dimensions (L x P x H)	52 x 191 x 250 mm
Dimensions avec le support (L x P x H)	97 x 191 x 266 mm
Position de fonctionnement	Vertical / horizontal (en option, chaque pied nécessaire)
Poids	1,5 kg
Remarques sur le poids	Le poids réel peut varier en fonction de la configuration
Température ambiente de fonctionnement	5 - 40°C
Humidité relative de fonctionnement	10 - 85 % (sans condensation)

CONFORMITE

Produit	FUTRO S450
Modèle	TCS-D2703
Europe	CE
Etats-Unis/Canada	CSA
	FCC classe B

CONFORMITÉ
International	RoHS (limitation d'utilisation des substances dangereuses)Certification EPEAT® en cours
Lien vers la conformité	https://sp.ts.fujitsu.com/sites/certificates/default.aspx
SÉCURITÉ
Système de sécurité	Protection anti-virus du secteur d'amorçageContrôle de toutes les interfaces USBOption de protection en écriture pour Flash EPROMProtection en écriture pour le module FlashMot de passer BIOS pour les utilisateurs et les superviseurs
Sécurité des utilisateurs	En option : protection des accès via un lecteur de carte à puce externe
GARANTIE
Niveau de service	(selon pays)
SERVICES DE MAINTENANCE ET D'ASSISTANCE - L'EXTENSION IDÉALE
Service recommendé	5x9, temps de réponse : jour ouvré suivant
Service Weblink	http://ts.fujitsu.com/Supportservice

En complément au Fujitsu FUTRO S450, Fujitsu propose une offre complète de solutions. Elles combinent les produits Fujitsu avec le meilleur des services, de l'expertise et de nos partenariats mondiaux.

Avec son approche tournée vers les infrastructures dynamiques, Fujitsu offre une large gamme de produits, solutions et services informatiques allant des solutions clients aux solutions pour les centres informatiques, en passant par les services d'infrastructure gérée et les infrastructures en tant que service. En fonction du niveau de coopération choisi, Fujitsu vous propose les moyens de rendre vos opérations plus flexibles et plus efficaces.

Pour plus de détails sur Fujitsu FUTRO S450, contactez notre ingénieur commercial Fujitsu ou un partenaire certifié, ou visitez notre site web. http://ts.fujitsu.com/futro

La politique et les recommandations environnementales de Fujitsu

"Fujitsu Green Policy Innovation" est notre projet mondial pour réduire les impacts sur l'environnement. En utilisant notre savoir-faire, nous cherchons à résoudre les questions liées à l'efficacité énergétique et l'environnement par le biais des technologies de traitement de l'information. Pour plus d'informations : http://www.fujitsu.com/global/about/environment/

Tous droits réservés, y compris tous les droits de propriété intellectuelle. Modifications apportées aux données techniques réservées. L'offre et la livraison des produits sont soumises à leur disponibilité. Toute responsabilité quant à l'exhaustivité, à l'exactitude et/ou au caractère réel des données et des illustrations est exclue. Ces désignations peuvent être des marques commerciales et/ou des copyrights du fabricant respectif; leur utilisation par des tiers pour leur propre bénéfice peut entraîner une violation des droits des propriétaires de ces marques commerciales ou de ces copyrights. Pour plus d'informations, visitez le site : http://fr.ts.fujitsu.com/terms_of_use.html Copyright © Fujitsu Technology Solutions

Les données techniques sont susceptibles d'être modifiées et les informations relatives à la livraison sont fournies sous réserve de disponibilité. Toute responsabilité quant à l'exhaustivité, à l'exactitude et/ou au caractère réel des données et des illustrations est exclue. Ces désignations peuvent être des marques commerciales et/ou des copyrights du fabricant respectif; leur utilisation par des tiers pour leur propre bénéfice peut entraîner une violation des droits des propriétaires de ces marques commerciales ou de ces copyrights.
