VOYAGER 520 - Casque Bluetooth PLANTRONICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque Bluetooth
Caractéristiques techniques principales	Technologie de réduction de bruit, audio HD, connectivité multipoint
Alimentation électrique	Batterie rechargeable via USB
Dimensions approximatives	15.2 x 6.5 x 4.5 cm
Poids	130 g
Compatibilités	Compatible avec la plupart des smartphones, tablettes et ordinateurs avec Bluetooth
Type de batterie	Batterie lithium-ion
Tension	3.7 V
Puissance	10 mW
Fonctions principales	Appels mains libres, commandes vocales, accès à l'assistant vocal
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente
Sécurité	Utiliser uniquement avec des appareils compatibles, ne pas exposer à des températures extrêmes
Informations générales utiles	Durée de conversation jusqu'à 12 heures, portée Bluetooth jusqu'à 30 mètres

FOIRE AUX QUESTIONS - VOYAGER 520 PLANTRONICS

Comment jumeler mon Plantronics Voyager 520 avec un smartphone ?

Pour jumeler votre Plantronics Voyager 520 avec un smartphone, activez le mode Bluetooth sur votre smartphone, puis maintenez enfoncé le bouton de réponse pendant environ 5 secondes jusqu'à ce que le voyant Bluetooth clignote en bleu et rouge. Recherchez 'Plantronics Voyager 520' dans la liste des appareils Bluetooth disponibles sur votre smartphone et sélectionnez-le.

Que faire si le son est faible ou inaudible ?

Vérifiez d'abord le niveau de volume sur votre Plantronics Voyager 520 en utilisant les boutons de volume situés sur l'oreillette. Assurez-vous également que le volume de votre appareil connecté est suffisamment élevé. Si le problème persiste, essayez de redémarrer votre casque.

Mon casque ne s'allume pas, que dois-je faire ?

Assurez-vous que votre Plantronics Voyager 520 est chargé. Branchez-le à une source d'alimentation à l'aide du câble USB fourni et laissez-le charger pendant environ 30 minutes. Si le casque ne s'allume toujours pas après la charge, essayez de réinitialiser l'appareil en maintenant le bouton de réponse enfoncé pendant 5 secondes.

Comment savoir si mon casque est en mode de jumelage ?

Lorsque votre Plantronics Voyager 520 est en mode de jumelage, le voyant Bluetooth clignote alternativement en bleu et rouge. Si vous ne voyez pas ce clignotement, maintenez le bouton de réponse enfoncé pendant environ 5 secondes pour entrer en mode de jumelage.

Que faire si mon casque ne se connecte pas à mon appareil ?

Assurez-vous que le casque est en mode de jumelage et que l'appareil que vous essayez de connecter a le Bluetooth activé. Si le problème persiste, essayez de supprimer le Plantronics Voyager 520 de la liste des appareils Bluetooth sur votre appareil, puis recommencez le processus de jumelage.

Comment mettre à jour le firmware de mon Plantronics Voyager 520 ?

Pour mettre à jour le firmware de votre Plantronics Voyager 520, téléchargez l'application Plantronics Hub sur votre ordinateur ou smartphone. Connectez votre casque à l'appareil, ouvrez l'application et suivez les instructions pour vérifier et installer les mises à jour disponibles.

Comment nettoyer mon Plantronics Voyager 520 ?

Pour nettoyer votre casque, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs. Pour les parties en silicone, vous pouvez les nettoyer avec de l'eau tiède savonneuse, mais assurez-vous de bien les sécher avant de réutiliser le casque.

Mon casque se déconnecte fréquemment, que faire ?

Assurez-vous que votre appareil est à portée de votre Plantronics Voyager 520 (généralement jusqu'à 10 mètres). Évitez les obstacles entre votre casque et votre appareil. Si la déconnexion continue, essayez de réinitialiser le casque et de le jumeler à nouveau avec votre appareil.

MODE D'EMPLOI VOYAGER 520 PLANTRONICS

Guide de l'utilisateur

Guida dell'utente

BIENVENUE	115
Qu’est-ce que le Bluetooth ?	115
Contenu du boîtier et caractéristiques	116
Charge	117
Couplage	118
Port de l’oreillette	120
Contrôles du micro-casque	121
Témoins	123
Portée	123
Fonctions mains-libres	124
Multipoint	125
Accessoires disponibles dans le commerce	126
Dépannage	127
Specifications du produit	128
Assistance technique	128

Merci d'avoir choisi l'oreillette Voyager™ 520 de Plantronics. Pour tirer au maximum profit de votre nouvelle oreillette, nous vous recommandons de suivre les étapes ci-dessous :

1. Reportez-vous au livret d'instructions pour les informations importantes relatives à la sécurité avant d'installer ou d'utiliser l'appareil.

2. Pour obtenir de l'aide, procédez comme suit :

3. Suivez les étapes de la section « Dépannage » à la page 127.

4. Contactez le centre d'assistance technique de Plantronics sur le site www.plantronics.com/support.

5. Consultez le site www.plantronics.com/productregistration pour enregistrer votre oreillette en ligne et ainsi profiter des meilleurs services et assistance technique possibles.

6. Pour obtenir des informations concernant les services ou l'assistance, consultez le site www.plantronics.com/warranty.

REMARQUE : si vous envisagez de retourner le produit, contactez d'abord le centre d'assistance technique.

QU'EST-CE QUE LE BLUETOOTH ?

La technologie sans fil Bluetooth vous permet de faire communiquer des périphériques entre eux sur une fréquence radio de courte portée, sans utiliser de câbles. Deux périphériques Bluetooth peuvent communiquer entre eux si leur fonctionnalité Bluetooth est activée, s'ils sont dans le rayon de portée et s'ils ont été couplés (établissement rapide de la communication entre les deux périphériques).

La portée du Bluetooth s'étend jusqu'à 10 mètres. Des obstacles, comme des murs ou d'autres appareils électroniques, peuvent occasionner des interférences ou réduire la portée effective. Pour obtenir des performances optimales, placez votre oreillette du même côté que votre téléphone.

3 4 5 6

1 2

1. Bouton de contrôle d'appel
2. Ecran WindSmart
3. Contour d'oreille réglable
4. Embout d'oreille
5. Prise de chargement
6. Microphone antibruit
7. Chargeur secteur 100-240 V
8. Socle de chargement de bureau

Avant d'utiliser votre oreillette pour la première fois, chargez-la pendant au moins 1 heure. Il faut environ 2 heures pour recharger complètement l'oreillette.

Le témoin est rouge pendant le chargement de l'oreillette. Il s'éteint lorsque votre oreillette est complètement rechargée.

Vous disposez de deux méthodes pour recharger l'oreillette.

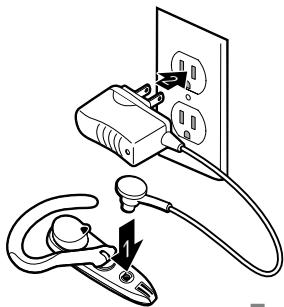

• Utilisez le chargeur secteur pour vous raccorder directement à une prise de courant.

• Utilisez le socle de chargement de bureau avec le chargeur secteur.

• Retournez le socle de chargement et enlevez le couvercle.

• Insérez le câble du chargeur secteur dans le socle.
• Remettez le couvercle du socle en place.
• Branchez le chargeur secteur sur une prise de courant.
• Positionnez l'oreillette sur le socle de chargement.

⚠ n'utilisez pas votre oreillette lorsqu'elle est raccordée au chargeur.

VÉRIFICATION DU NIVEAU DE CHARGE

Lorsque vous allumez l'oreillette, le témoin clignote en rouge pour vous indiquer le niveau de charge.

Lumière rouge clignotante	Niveau de la batterie
1	Moins de 1/3
2	De 1/3 à 2/3
3	Plus de 2/3

Le couplage est un processus qui vous permet d'établir la communication entre votre oreillette et votre téléphone. Avant d'utiliser votre oreillette pour la première fois, vous devez la coupler avec votre téléphone Bluetooth. Vous ne devez normalement effectuer cette procédure de couplage qu'une seule fois.

TECHNOLOGIE QUICKPAIR™

Votre nouvelle oreillette est équipée de la technologie QuickPair de Plantronics, qui simplifie la procédure de configuration Bluetooth. Lorsque vous allumez votre oreillette pour la première fois, elle passe automatiquement en mode de couplage pendant 10 minutes. Lorsque vous l'avez correctement couplée, votre oreillette reste allumée, prête à l'emploi.

Si vous n'avez pas réussi à la coupler une fois ces 10 minutes écoulées, votre oreillette s'éteint automatiquement. Lorsque vous la rallumez, elle revient automatiquement en mode de couplage jusqu'à ce que vous l'ayez correctement couplée avec un téléphone Bluetooth.

Pour coupler votre oreillette pour la première fois :

1. Activez la fonction Bluetooth sur votre téléphone.

CONSEIL : sur la plupart des téléphones, sélectionnez Paramètres/Outils > Connexion > Bluetooth > Activé. Reportez-vous au guide de l'utilisateur de votre téléphone pour obtenir de plus amples informations.

1. Maintenez le bouton de contrôle d'appel enfoncé pour allumer votre oreillette. (Le témoin clignote en rouge/bleu pour vous indiquer que l'oreillette est allumée et en mode de couplage).

CONSEIL : si le témoin ne clignote pas en rouge/bleu, maintenez le bouton de contrôle d'appel enfoncé pour éteindre votre oreillette, puis maintenez ce même bouton enfoncé jusqu'à ce que le témoin clignote en rouge/bleu.

1. Utilisez les commandes de votre téléphone pour localiser votre oreillette.

CONSEIL : sur la plupart des téléphones, sélectionnez Paramètres/

Outils > Connexion > Bluetooth > Rechercher > 520Plantronics. Reportez-vous au guide de l'utilisateur de votre téléphone pour obtenir de plus amples informations.

1. Lorsque vous y êtes invité, entrez le code secret suivant : 0000.

Une fois le couplage effectué, le témoin de votre oreillette clignote en bleu.

Vous oreillette est désormais connectée et prête à l'emploi.

COUPLAGES SUIVANTS

Si vous avez déjà couplé votre oreillette avec un autre périphérique ou si vous rencontrez des problèmes lors du couplage de votre oreillette, procédez comme suit :

1. Activez la fonction Bluetooth sur votre téléphone.

CONSEIL : sur la plupart des téléphones, sélectionnez Paramètres/Outils > Connexion > Bluetooth > Activé. Reportez-vous au guide de l'utilisateur de votre téléphone pour obtenir de plus amples informations.

1. Eteignez l'oreillette en maintenant le bouton de contrôle d'appel enfoncé jusqu'à ce que le témoin rouge s'allume puis s'éteigne.
2. Rallumez l'oreillette en maintenant le bouton de contrôle d'appel enfoncé jusqu'à ce que le témoin clignote en rouge/bleu. L'oreillette est maintenant en mode de couplage.
3. Utilisez les commandes de votre téléphone pour localiser votre oreillette.

CONSEIL : sur la plupart des téléphones, sélectionnez Paramètres/Outils > Connexion > Bluetooth > Rechercher > 520Plantronics. Reportez-vous au guide de l'utilisateur de votre téléphone pour obtenir de plus amples informations.

1. Lorsque vous y êtes invité, entrez le code secret suivant : 0000.

Une fois le couplage effectué, le témoin de votre oreillette clignote en bleu. Vous oreillette est désormais connectée et prête à l'emploi.

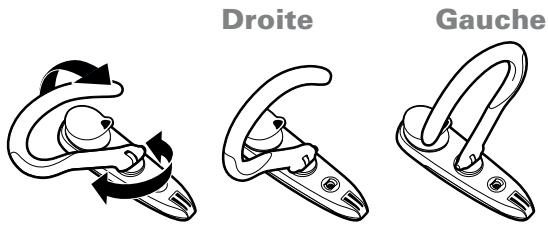

1. Soulevez le contour d'oreille.
2. Faites-le pivoter sur la droite si vous portez l'oreillette sur l'oreille gauche ou sur la gauche si vous la portez sur l'oreille droite.

Droite Gauche

1. Placez le contour d'oreille derrière votre oreille.
2. Tournez l'oreillette de façon à placer confortablement le haut-parleur dans votre oreille.
3. Placez le microphone près du coin de votre bouche.

CONSEIL: vos interlocuteurs vous entendent mieux lorsque vous dirigez le microphone près du coin de votre bouche.

Action	Etapes
Allumez l'oreillette	Maintenez le bouton de contrôle d'appel enfoncé jusqu'à ce que le témoin devienne bleu. Le témoin clignote ensuite en rouge jusqu'à trois fois pour vous indiquer le niveau de charge de la batterie. Reportez-vous à la section « Vérification du niveau de charge », page 117, pour de plus amples informations.
Eteindre l'oreillette	Maintenez le bouton de contrôle d'appel enfoncé jusqu'à ce que le témoin devienne rouge. Le témoin reste éteint lorsque l'oreillette est désactivée.
Répondre à un appel	Appuyez brièvement sur le bouton de contrôle d'appel.
Rejeter un appel	Pour rejeter un appel, maintenez le bouton de contrôle d'appel enfoncé pendant 2 secondes.
Mettre fin à un appel	Appuyez brièvement sur le bouton de contrôle d'appel.
Passer un appel	L'appel est automatiquement transféré vers l'oreillette lorsque vous avez composé le numéro sur votre téléphone et appuyé sur Envoyer.
Régler le volume	Déplacez le bouton de contrôle d'appel vers le hautpour augmentr le volume d'écoute ou vers le bas pour le diminuer.

CONTRÔLES DU MICRO-CASQUE

Transférer un appel de l'oreillette vers le téléphone

Maintenez le bouton de contrôle d'appel enfoncé jusqu'à ce que vous entendiez une faible tonalité continue.

Transférer un appel du téléphone vers l'oreillette

Appuyez brièvement sur le bouton de contrôle d'appel.

CONSEILS

• Si vous portez l'oreillette, vous entendez des tonalités ascendantes lorsque vous allumez l'appareil et des tonalités descendantes lorsque vous l'éteignez.
• Lorsque vous recevez un appel, votre téléphone peut sonner avant votre oreillette. Attendez d'entendre la sonnerie dans l'oreillette avant d'appuyer sur le bouton de contrôle pour répondre à l'appel.
• Pour obtenir des performances optimales, placez votre téléphone du même côté que votre oreillette.
• Pour vous reconnecter rapidement à un périphérique dans le rayon de porté récemment utilisé, appuyez brièvement sur le bouton de contrôle d'appel.
• Pour annuler un appel en cours, appuyez brièvement sur le bouton de contrôle d'appel.
• Si votre téléphone prend en charge la numérotation vocale, reportez-vous à la section Fonctions mains-libres, page 124, pour obtenir des instructions.

Action	Témoin	Tonalité
Charge	Rouge	Pas compatible
Chargement terminé	Pas compatible	Pas compatible
Batterie faible	Deux clignotements rouges toutes les 10 secondes	2 tonalités élevées toutes les 30 secondes
Couplage	Témoin clignote en rouge et bleu	1 tonalité faible
Couplé	Témoin bleu clignotant	1 tonalité faible
Mise sous tension	Témoin bleu pendant 2 secondes	Tonalités ascendantes
Autonomie en	Clignotement bleu toutes les 10 secondes	Pas compatible
Appel en absence	Clignotement violet toutes les 10 secondes	Pas compatible
Hors de portée	Pas compatible	1 tonalité élevée
Retour dans le rayon de portée	1 clignotement bleu	1 tonalité faible
Mise hors tension	Rouge pendant 4 secondes	Tonalités descendantes

CONSEIL: pour réinitialiser l'indicateur d'appels en absence, appuyez une fois sur le bouton de contrôle d'appel.

PORTÉE

Pour maintenir la connexion, conservez votre oreillette à moins de 10 mètres du périphérique Bluetooth. Si des obstacles se situent entre votre oreillette et l'appareil, votre appareil peut être exposé à des interférences. Pour obtenir des performances optimales, placez votre oreillette du même côté que votre téléphone.

Lorsque vous quittez le rayon de portée, la qualité audio se dégrade. Lorsque vous perdez la connexion car vous ne vous trouvez plus dans le rayon de portée, une tonalité élevée retentit dans l'oreille. L'oreillette tente de se reconnecter au bout de 30 secondes. Si vous revenez plus tard dans le rayon de portée, vous pouvez vous reconnecter manuellement en appuyant sur le bouton de contrôle d'appel.

REMARQUE: la qualité audio dépend également du périphérique auquel est couplée l'oreillette.

Si votre téléphone et votre fournisseur de services sans fil prennent tous les deux en charge l'utilisation du mode mains libres, vous pouvez utiliser les fonctions suivantes :

Action	Etapes
Rappeler le dernier numéro composé	Appuyez deux fois sur le bouton de contrôle d'appel. Vous entendez une tonalité élevée après chaque pression sur une touche.
Numéroter par activation vocale	Lorsque l'oreillette est allumée, maintenez le bouton de contrôle d'appel enfoncé pendant environ 2 secondes jusqu'à ce qu'une faible tonalité retentisse.
Rejeter un appel	Lorsque votre oreillette sonne, maintenez le bouton de contrôle d'appel enfoncé pendant environ 2 secondes jusqu'à ce qu'une faible tonalité retentisse.

CONSEIL : lorsque vous rejetez un appel, votre correspondant est renvoyé vers la boîte vocale.

L'oreillette Voyager 520 de Plantronics prend en charge la technologie multipoint qui vous permet de basculer entre deux périphériques audio Bluetooth différents. Cette fonctionnalité vous permet d'utiliser une oreillette avec deux téléphones différents.

Reprenez les étapes de couplage avec ce nouvel appareil. Reportez-vous à la section « Couplages suivants », à la page 119, pour obtenir les instructions.

EFFECTUER UN APPEL

L'oreillette effectue l'appel sur le dernier appareil utilisé. Pour utiliser le deuxième téléphone, passez l'appel à l'aide des commandes du deuxième appareil. Le deuxième téléphone établit une liaison avec l'oreillette.

RÉPONDRE À UN APPEL

Tous les appels entrants sonnent dans votre oreillette, quel que soit le téléphone.

• Pour prendre un appel, appuyez sur le bouton de contrôle d'appel.

PRENDRE UN APPEL AU COURS D'UNE CONVERSATION SUR L'AUTRE TÉLÉPHONE

Pour répondre au deuxième appel, vous devez terminer le premier. Il n'est pas possible de placer un appel en attente pour en prendre un autre depuis l'oreillette.

• Appuyez sur le bouton de contrôle d'appel une fois pour mettre fin à l'appel en cours, puis appuyez de nouveau sur le bouton de contrôle d'appel pour prendre le nouvel appel sur l'autre téléphone.
• Attendez le signal sonore, puis répondez au deuxième appel en appuyant de nouveau sur le bouton de contrôle des appels.

Si vous choisissez d'ignorer le deuxième appel, et que le deuxième appareil dispose d'une fonction de répondeur automatique, l'appel sera redirigé vers le répondeur.

Câble de chargement USB modèle # 69519-05

Chargeur de voiture modèle #69520-05

Socle avec clips pour grille de ventilation modèle #72323-05

Porte-chargeur pour le bureau modèle #72321-01

Pour passer commande, contactez votre fournisseur Plantronics ou visitez le site www.plantronics.com.

Problème	Solution
Mon micro-casque ne fonctionne pas avec mon téléphone.	Vérifiez que l’oreillette est complètement chargée.Vérifiez que l’oreillette est bien couplée avec le téléphone que vous essayez d’utiliser.L’oreillette ne se trouvait pas en mode de couplage lorsque les sélections ont été effectuées sur le téléphone mobile. Voir la section « Couplage » à la page 118.Les sélections de menu effectuées sur votre téléphone mobile sont incorrectes. Voir la section « Couplage » à la page 118.
Votre téléphone n’a pas détecté l’oreillette.	Redémarrez votre téléphone et votre oreillette, puis reprenez la procédure de couplage de la page 118
Impossible de saisir mon mot de passe.	Redémarrez votre téléphone et votre oreillette, puis reprenez la procédure de couplage de la page 118.
Impossible d’entendre l’interlocuteur ou la tonalité.	L’oreillette n’est pas activée. Appuyez sur le bouton de contrôle d’appel pendant environ 2 secondes jusqu’à ce que vous entendiez une tonalité ou jusqu’à ce que le témoin s’allume en bleu.Votre oreillette se trouve en dehors du rayon de portée. Revenez près du téléphone ou de l’appareilBluetooth.La batterie de l’oreillette est déchargée. Rechargez la batterie. Voir la section « Charge » à la page 117.Le volume d’écoute est trop faible. Déplacez le bouton de contrôle d’appel vers le haut pour augmenter le son dans votre oreillette.

SPECIFICATIONS DU PRODUIT

En mode conversation*	autonomie de la batterie de 8 heures max
En mode veille*	autonomie de la batterie de 180 heures max
Temps de charge	2 heures pour une charge complète
Portée	10 mètres max
Poids de l'oreillette	16 grammes

Puissance requise

Type de batterie	Lithium-ion polymère
Température de stock-age/fonctionnement	10 °C – 40 °C (50 °F – 104 °F)
Version	Bluetooth 2.0
Profils Bluetooth :	Profil Oreillette (HSP) pour la conversation.Profil Mains Libres (HFP) pour la conversation et l’utilisation du téléphone.

* Les performances peuvent varier selon les périphériques. L'oreillette peut fonctionner jusqu'à quatre jours sans chargement, sur la base d'une heure et demie de conversation par jour.

ASSISTANCE TECHNIQUE

Le centre d'assistance technique de Plantronics (TAC) est là pour vous aider ! Visitez notre site Web à l'adresse www.plantronics.com/support. Appelez le centre d'assistance technique de Plantronics pour obtenir des renseignements sur l'accessibilité : 0825 082599.
