MODE D'EMPLOI IC-F7000 ICOM

L'appel individuel et la fonction ALE simplifient les communications HF!

L'IC-F7000 est un mobile HF professionnel spécialement conçu pour des communications longues distances. De telles communications exigent habituellement des opérateurs particulièrement chevronnés mais l'IC-F7000 simplifie l'utilisation HF PMR avec des fonctions évoluées.

La radio fonctionne comme un téléphone avec un numéro d'appel selectif permettant d'appeler le groupe ou l'individu souhaité. L'IC-F7000 est compatible avec d'autres marques de radios.

La fonction ALE vérifie la propagation et la force du signal pour désirer automatiquement le meilleur signal pour des communications de qualité.

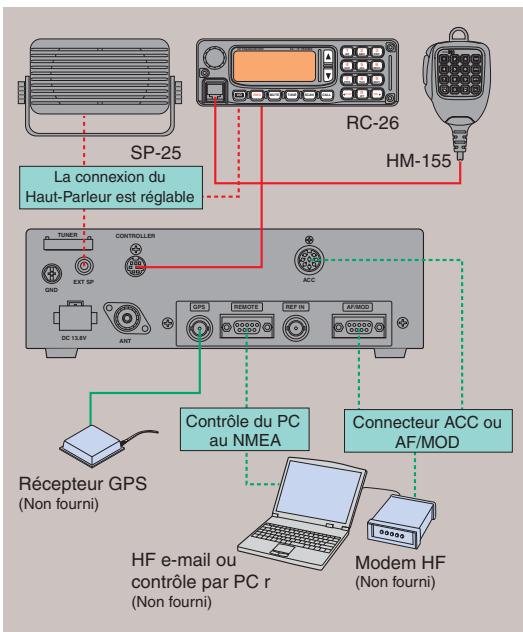

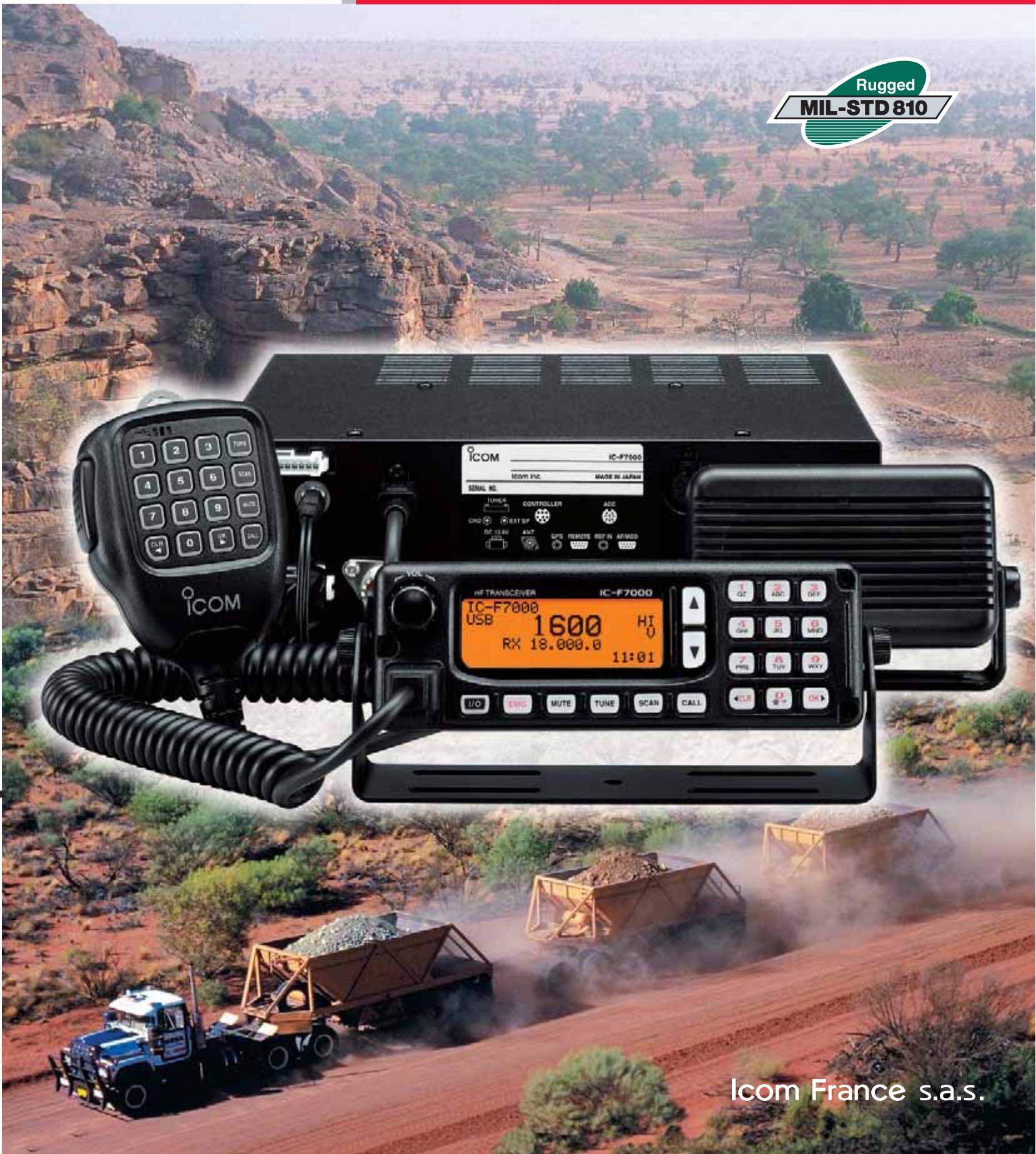

Face avant et haut-parleur séparés

La face avant et le haut-parleur sont indépendants du bloc radio permettant une installation aisée dans tout type de véhicule. Vous pouvez installer la face avant ainsi que le haut-parleur sur le tableau de bord du véhicule et le bloc radio sous le siège ou dans tout autre endroit du véhicule.

Selcall	Utilise 4 à 6 chiffres permettant d'attribuer une adresse à chaque groupe ou individu. La radio renvoie un.accusé de réception lorsqu'elle reçoit un appel (ACK) et le scan s'arrête de façon à permettre la communication.
Selective beacon call	Vérifie la propagation avant d'effectuer un appel individuel ou un appel de groupe. La station de réception renvoie un.accusé de réception (ACK) et continue de scanner.
GPS beacon call1*1	Permet de demander à une station distante sa position ainsi que son identité. Celle-ci renvoie automatiquement l'information.
GPS position call*1	Permet d'envoyer sa position avec son identité à une station distante.
Satus call*1	Demande à la radio d'envoyer un message contenant les informations suivantes : tension d'alimentation, puissance de sortie et VSWR. Cette fonction permet de surveiller à distance la radio.
Page call*1	Permet d'envoyer et de receivevoir des messages type "SMS" jusqu'à 64 caractères avec l'identité de la station. Les messages reçus sont enregistrés dans la mémoire de la radio.
Telcall*2	Permet de téléphoner à travers un opérateur téléphonique. Jusqu'à 16 numérodes téléphone peuvent être programmés.
Emergency selcall	Permet de lancer un appel détresse accompagné de sa position GPS.
rfds emergency call*1	L'appel d'urgence RFDS (Royal Flying Doctor Service) utilise un signal deux tons pour un appel d'urgence (fonction disponible uniquement sur la version Australienne).
ALE sounding	Emet automatiquement et périodiquement (intervalles paramétrables de 0,5 à 16 heures) un signal permettant de tester la propagation et de memoriser ces données dans la "Table ALE".
ALE individual/net call	Permet d'établit automatiquement une liaison en fonction de la "Table ALE". L'IC-F7000 est équipé de la fonction ALE répondant aux normes MIL-STD 188-141-B (Appendix A).
ALE AMD (Automatic Message Display)	Permet d'envoyer ou de receivevoir automatiquement un message de 90 caractères maximum en utilisant la fonction ALE. Les messages reçus sont enregistrées dans la mémoire de la radio.

1 GPS Position call, GPS Beacon call, Pagecall et Status call sont des fonctions propres au matériel ICOM. Elles peuvent ne pas être compatibles avec les équipements d'autres marques. 2 Contacter un opérateur téléphonique pour plus de détails.

Configuration simple

La face avant et le haut-parleur sont independants du bloc Radio pour une installation plus aisee. Un cable de 6m livre avec l'IC-F7000 relie le bloc radio à la face avant. Le bloc radio de l'IC-F7000 ne mesure que 240× 72× 239mm pouvant ainsi etre instalé quasiment n'importe ou. Le microphone a main HM-146 livre d'origine permet de commander la pluspart des fonctions de l'IC-F7000.

Écran LCD à matrice de points

L'écran LCD permet de visualiser facilement toutes les informations en écriture ou en lecture. En outre, 10 niveaux de réglage d'affichage à cristaux liquides sont disponibles pour un affichage clair et lumineux.

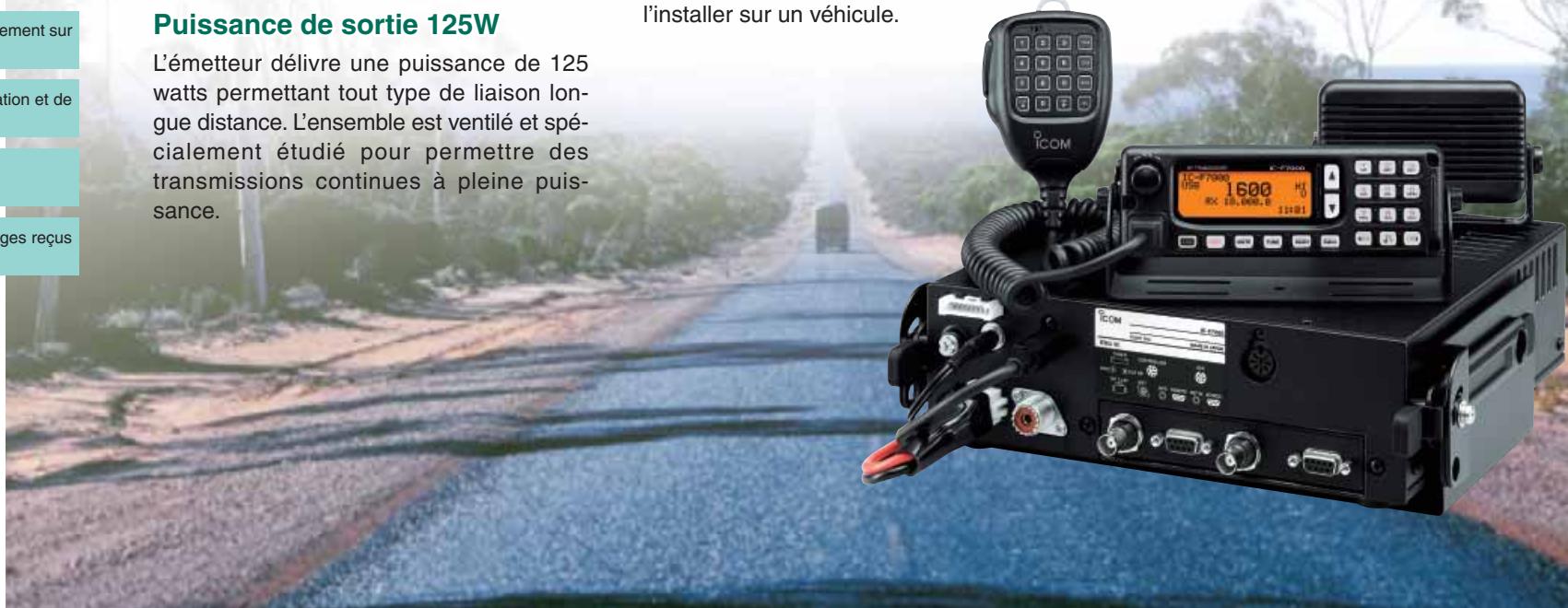

Puissance de sortie 125W

L'émetteur délivre une puissance de 125 watts permettant tout type de liaison longue distance. L'ensemble est ventilé et spécialement étudié pour permettre des transmissions continues à pleine puissance.

Canaux mémoires

L'IC-F7000 mémorise 400 canaux, 100 canaux ALE, 100 numéros de téléphone, 100 numéros d'identification Selcall et 120 numéros d'identification ALE. 20 "pagecall" avec des messages jusqu'à 64 caractères et 20 ALE, incluant jusqu'à 90 caractères, les messages ALE AMD sont mémorisés.

Le récepteur à couverture générale couvre une large bande de 0,5 à 29,9999MHz.

Antenne avec coupleur automatique

L'antenne avec coupleur automatique AT-230 est recommendée avec l'IC-F7000. Elle couvre de 2-30MHz. Il est facile de l'installer sur un vehicule.

Le DSP permet un filtrage numérique performant dans les modes AFSK ou FSK. Il est également utilisé par la fonction Speech processeur procurant une modulation percutante et constante. Des filtres optionnels ne sont pas nécessaires pour améliorer les performances.

Autres caractéristiques

• Possibilité de relier un GPS (NMEAO 183 version 3.01)
• Possibilité de connecter un pilote extérieur 32 MHz permettant d'augmenter la stabilité Voice, S-meter et Call mute
• Coupleur automatique optionnel AT-140 disponible avec l'antenne fouet AH-2B

Réception 0,5-29,9999 (continu)

• Type d'émission : J3E (USB, LSB), J2B (AFSK), F1B (FSK), A1A (CW), A3E (AM)
• Nombre de canaux : 400 canaux, 100 canaux ALE Impédance Antenne : 50Ω (SO-239)
• Alimentation : 13,8V DC (10,8-15,6V)
• Consommation (à 13,8V DC)

		Emission		Réception Max. Audio
		2-Tone	Voix
General	1,6-3,9MHz	17A	12A	3,0A
	4,0-29,9MHz	16A	11A

Temp. d'utilisation : -10°C à +60°C - Stabilité fréquence : ±50Hz (de -10°C à +60°C) - Dimensions (L × H × P ; projections non incluses):

Unité principale : 240×72×239 mm

Contrôleur : 150× 50× 51mm

Haut-parleur : 106×62×46 mm

Unité principale : 4,6Kg

Contrôleur : 220g

Haut-parleur : 370g

Emission

Puissance (Réglable) 1,6-3,9MHz : 125, 50, 10W PEP 4,0-29,9MHz : 100, 50, 10W PEP

• Emissions non-essentielles : -43dB au-dessous de la puissance de sortie maximale Sup. orteuse :40dB au-dessous de la puissance de sortie maximale
• Bande latérale superflue

: 50dB au-dessous de la puissance

de sortie maximale

(avec 1500Hz AF en entrée)

Impédance micro. : 600Ω

Reception

Sensibilité (pré-amp. ON)

	J3E (à 20dB SINAD)	A3E (à 20dB SINAD)
0,5 -1,5999MHz	25,1V emf12,6V	200V emf100V
1,6 -29,9999MHz	1,0V emf0,5V	-

Sensibilité Squelch (avec S-meter)

J3E (à 13,800MHz): Moins de 10 V (Seuil)

Moins de 32mV (serré)

A3E (à 1,000MHz) : Moins de 32 V (Seuil) Moins de 320mV (serré)

Taux de réjection réception (1,6-29,9999MHz)

: Plus de 70dB

• Puissance audio : 4W typique à 10% distortion (à 13,8V DC) sous 4Ω
• Clairer/FRIT : ±150Hz
• Connecteurs HP : 2-conducteurs 3,5 (d) mm/4Ω

AT-140

Accordeur automatique pour utilisation mobile avec

D'ANTENNE HF

Couverture 1,6-30MHz avec antenne

antenne de 7m ou plus.

AH-2b ANTENNE

Pour utilisation mobile avec AT-140 ou AT-130/B. Toutes bandes de 7-30MHz.

MN-100 COUPLEUR PASSIF

Coupleur passif pour antenne diode, 2x8m.

Coupleur passif pour antenne long fil 15m.

AH-710 Antenne Large

BANDE

Couverture de 1,9 à 30MHz, connecteur SO-239. Facile à monter

HM-155 MICROPHONE

RC-26 CONTROLEUR

SP-25 HAUT-PARLEUR

Impédance: 4Ω. Max

Puisssance:7W

OPC-1286/OPC-1286N

CABLE

Cable de ralonge de 10m à utiliser

utiliser entre l'AT-140 et le trans

receiver. OPC-1286N est à utiliser.

avec AT-140 (Version 36).

OPC-1287 CABLE

Cable de 5m à utiliser entre

L'antenne Moonraker AT-230 et le transceiver.

JE-OPCOAX5M CABLE

Cable coaxial de 5m à utiliser

entre AT-230 et le transceiver.

AT-230 Antenne AVEC AC

CORDEUR D'ANTENNE IN

CORPORE (Moonraker)

Antenne de 2,6m avec accordeur
