IC-F61M - Radio communication ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur radio portable VHF/UHF
Caractéristiques techniques principales	Fréquences : 136-174 MHz (VHF) et 400-470 MHz (UHF), Modulation : FM, Nombre de canaux : 128, Puissance de sortie : 5W/1W
Alimentation électrique	Batterie lithium-ion rechargeable, capacité : 2000 mAh
Dimensions approximatives	Environ 120 x 54 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Accessoires ICOM, antennes VHF/UHF compatibles
Type de batterie	Batterie lithium-ion
Tension	7.4 V
Puissance	5W en VHF et UHF
Fonctions principales	Scan des canaux, fonction de verrouillage, réglage de la puissance, indicateur de batterie faible
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'eau et à l'humidité
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le réseau ICOM, possibilité de réparation par des techniciens agréés
Sécurité	Utiliser uniquement des accessoires recommandés, respecter les réglementations locales sur l'utilisation des radios
Informations générales utiles	Idéal pour les professionnels de la sécurité, les services d'urgence et les activités de plein air

FOIRE AUX QUESTIONS - IC-F61M ICOM

Comment recharger la batterie de l'ICOM IC-F61M ?

Pour recharger la batterie, utilisez le chargeur fourni et placez l'appareil dans le support de charge. Assurez-vous que le chargeur est branché sur une prise de courant.

Pourquoi mon ICOM IC-F61M ne capte-t-il pas les fréquences ?

Vérifiez que l'appareil est réglé sur la bonne fréquence. Assurez-vous également que l'antenne est correctement connectée et qu'il n'y a pas d'obstacles bloquant le signal.

Comment régler le volume sur l'ICOM IC-F61M ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le côté de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si l'écran de l'ICOM IC-F61M ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et installée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie par une nouvelle.

Comment changer les canaux sur l'ICOM IC-F61M ?

Utilisez les boutons de sélection de canal situés sur le panneau avant de l'appareil pour changer de canal. Appuyez sur le bouton 'UP' ou 'DOWN' pour naviguer entre les canaux disponibles.

Mon ICOM IC-F61M émet des bruits parasites, que faire ?

Vérifiez que l'antenne est bien connectée et qu'elle n'est pas endommagée. Essayez de changer de canal pour voir si le problème persiste. Si le bruit continue, il peut être nécessaire de réinitialiser l'appareil.

Comment effectuer une réinitialisation de l'ICOM IC-F61M ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'MONITOR' tout en le rallumant. Cela restaurera les paramètres d'usine.

L'ICOM IC-F61M est-il étanche ?

Oui, l'ICOM IC-F61M est conçu pour être résistant à l'eau et à la poussière, conforme à la norme IP54. Cependant, évitez de l'exposer à une immersion prolongée dans l'eau.

Comment programmer des fréquences sur l'ICOM IC-F61M ?

Pour programmer des fréquences, vous devrez utiliser un logiciel de programmation compatible avec l'ICOM IC-F61M et un câble de programmation. Suivez les instructions du logiciel pour entrer les fréquences souhaitées.

Où trouver le manuel d'utilisation de l'ICOM IC-F61M ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'ICOM ou en contactant le service client d'ICOM pour obtenir une version papier.

MODE D'EMPLOI IC-F61M ICOM

Conformé à la réglementation des radiocommunications UHF marine

Le portatif IC-F61M a été spécialement développé

pour les radiocommunications à bord et comprend 9 canaux UHF*.

L'IC-F61M est également strictement conforme aux spécifications radioélectriques de la norme EN 300 720-2.

• Espacement des canaux : 25 kHz. Étanchéité IP-67

L'ic-f61m est totalement étanche à la poussière et à l'eau suivant la norme IP67.

L'IC-F61M résiste à l'immersion à 1 m de profondeur pendant 30 minutes. Son étanchéité à la poussière empêche toute pénétration de particules dans l'appareil.

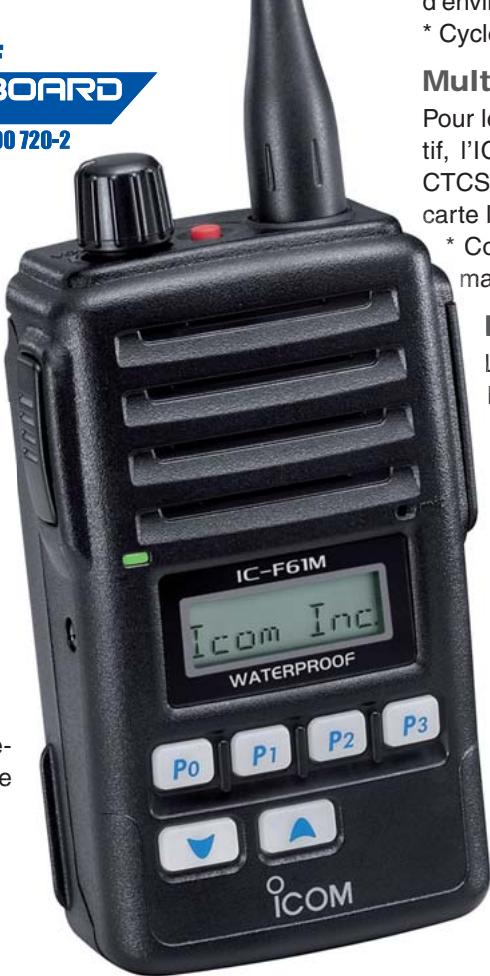

Taille compacte

Grâce à ses dimensions compactes, l'IC-F61M (56 × 97 × 36,4 mm) tient facilement au creux de la main ou dans une poche de chemise.

Pack batterie lithium-ion

La batterie Lithium-Ion grande capacité BP-227 (1700 mAh) livrée avec le portatif procure une autonomie d'environ 10 heures*.

• Cycle 5 % Tx, 5 % Rx, 90 % Veille

Pour les communications de groupe ou l'appoint sélectif, l'IC-F61M est doté des signalisations* 5 Tons, CTCSS et DTCS en standard sans installation d'une carte logique optionnelle.

• Consulter un distributeur Icom pour la programmation de ces signalisations.

Puissance audio de 700 mw

L'IC-F61M est équipé d'un ampli BTL qui double la puissance audio, permettant ainsi au portatif d'atteindre une puissance de 700 mW*.

• Haut-parleur interne uniquement.

Fonction vibreur

A réception d'un code 5 tons préprogrammé, la radio vibre pour avertir l'opérateur. Le mode de vibration est également programmable (4 modes, émis une seule fois ou répété).

Enregistreur vocal 8 minutes

L'enregistreur vocal enregistre les appels entrant jusqu'à une durée maximale de 8 minutes (ou 48 appels d'une durée d'enregistrement respective de 10 sec.). À réception d'un code 5 tons préprogrammé, l'enregistreur vocal démarre automatiquement l'enregistrement du message.

Fonctionnalités supplémentaires

• 2 niveaux d'alarme de batterie faible
• Balayage prioritaire et double balayage prioritaire
• Balayage en fonction du mode
• Fonction travailleur isolé "lone worker"
• Haut-parleur microphone étanche HM-169 (IP57) en option
• Compresseur-extenseur audio intégré
• Casque avec fonction VOX en option
• Version BTL uniquement (sans vibreur ni enregistreur vocal) et version BTL/Vibreur (sans enregistreur vocal) disponibles

• Fréquences couvertes : 457,525–467,575 MHz
• Nombre de canaux : 9 UHF marine pro
• Espacement des canaux : 25 kHz
• Consommation (à 7,2 V DC)

Tx 2 WERP

0,2WERP :0,4A

Rx AF Max. : 500 mA (HP interne) 300 mA (HP externe)

Veille

• Température d'utilisation : -20 °C à +55 °C Impédance antenne : 50 Ω (SMA)
• Dimensions (L×H×P) : 56 × 97 × 36,4 mm

(projections non incluses) - Poids (approx.) : 284 g (avec BP-227)

Emission

Puissance audio : 2 W ERP/0,2 W ERP Sensibilité fréquence : ± 5,0 kHz - Erreur fréquence :±1,5 kHz - Rayonnement non essentiel : 0,25 μW - Sélec. du canal adjacent : 70 dB Distorsion harmonique audio : 3% typ. (AF 1kHz, 40% dev.) - Limitation de modulation : 60–100% au Max.

de la déviation

Normes militaires

Les radios répondant aux normes militaires MIL-810F mais également aux normes MIL-STD-810-C, D et E.

Standard	MIL 810C		MIL 810D		MIL 810E		MIL 810F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Pres. basée	500,1	I	500,2	I, II	500,3	I, II	500,4	I, II
Temp. haute	501,1	I	501,2	I, II	501,3	I, II	501,4	I, II
Temp. basée	502,1	I	502,2	I, II	502,3	I, II	502,4,3	I, II
Varie. temp.	503,1	I	503,2	I	503,3	I	503,4	I
Radiations salaires	505,1	I	505,2	I	505,3	I	505,4	I
Plume	506,1	I, II	506,2	II, III	506,3	II, III	506,4	-
Humidité	506,1	I, II	507,2	II, III	507,3	II, III	507,4	-
Brume	507,1	I	509,2	I	509,3	I	509,4	-
Poussiere	509,1	I	510,2	I	510,3	I	510,4	I
Vibration	514,2	VIII, X	514,3	I	514,4	I	514,4	I
Choc	516,2	I, II, V	516,3	I, IV	516,4	I, IV	516,5	I, IV

Reception

Sensibilité (à 20 dB SINAD) : -4 dBµ typ. emf Sensibilité du squelch : -4 dBµ typ. emf

(seuil)

• Sélectivité du canal adj. : 73 dB typ. Taux de réjection réception : 70 dB
• Rej. d'imodulation : 70 dB typ. Taux de bruit et de renflement

:55dBtyp.

• Puissance audio (à 5% dist. sous 8Ω) Haut-parleur interne : 0,7 W typ. Haut-parleur externe : 0,5 W typ.
• Connecteur HP Externe : Connecteur 9-pin

Accessions

BP-226 BOITIER PILES

Boiler pour 5 piles AA (non fournies) etanche IP-54

BP-227 BATTERIE Li-Ion 7,2V / 1700 mAh Li-Ion. Autonomie de 9-10 heures d'utilisation. Cycle: 5 % Tx (Hi), 5 % Rx, 90 % vignile

CHARGEUR RAPIDE BC-145L

BC-190 CHARGEUR DE BUREAU

• BC-145L ADAPTATEUR SEC

TEUR Charge rapidement la B 227 en 2,5-4,25 heures

CHARGEUR RAPIDE BC-145 BC-119N+AD-100

BC-119N CHARGEUR

+AD-100 ADAPTATEUR

• BC-145 ADAPTATEUR SEC

TEUR

Charge rapidement la BP-227 en

2-2.5 heures

CHARGEUR BC-147

BC-152

BC-152 CHARGEUR

• BC-147 ADAPTATEUR SEC

TEUR

Charge la BP-227 en 9-10 heures.

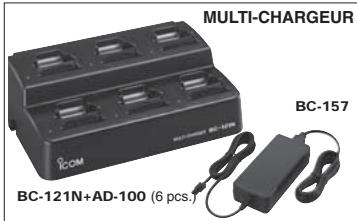

BC-121N CHARGEUR 6 POSTES + AD-100 ADAPTATEUR + BC-157 ADAPTATEUR SECTEUR Charge rapidement 6 batteries ou 6 portefils (Six AD-100 sont nécessaires) en 2-2,5 heures

MICROPHONES HM-138

HM-138: Microphone haut-parleur compact fiche 9 pins étanche IPX7. HM-168: Microphone haut-parleur fiche 9 pins étanche IPX7 HM-169: Microphone haut-parleur pro fiche 9 pins étanche IP57

ACCESSIONS AUDIOS & PTT/VOX HS-94

HS-94 : Oreillette avec microphone flexible. HS-95 : Casque écouteur avec microphone flexible. HS-97 : Oreillette avec microphone laryngophone, nécessite HS-102 : Pachet d'air (VON) - DFE fist VS-1SC : Boîtier avec fonction VOX et bouton PTT fiche 9 pins (sans HS). Ces accessoires audio et le VS-1SC sont étanches IPX4.

CABLES CP-17L OPC-515L

CP-17L: Cordon allume cigares 13,8V fiche coudeé à utiliser avec un BC-119N.

OPC-515L: Cordon alimentation 12V avec prise coudée à utiliser avec un BC-119N.

OPC-656 : Cordon alimentation

12-20V à utiliser avec un BC-121N.

450-490MHz,

70mm

FA-S27U: 400-470MHz

CLIPS CEINTURE

MB-86: Clip pince crocodile

avec pivot

MB-98: Clip ceinture

MB-96N : Passant ceinture

en cur avec pivot

MB-96F: Passant ceinture en cuir.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEB ICOM: http://www.icom-france.com

E-mail : [e-mail]

ICOM

ISO 9001

AFAQ N° 1997/8074
