Type de produit	Contrôleur DJ USB
Marque	M-AUDIO
Modèle	XSESSION PRO
Alimentation	Bus USB (aucune alimentation externe requise)
Connectivité	USB (MIDI)
Crossfader	1 curseur horizontal
Curseurs verticaux	4 (pitch et volume)
Boutons rotatifs	12
Boutons poussoirs	10 (transport, cue, etc.)
Témoin d'alimentation	LED rouge
Verrouillage de sécurité	Port Kensington
Compatibilité logicielle	Ableton Live, Traktor, Reason, etc. (apprentissage MIDI)
Systèmes d'exploitation	Windows XP SP2+, Mac OS X 10.3.9+
Configuration minimale	Pentium III 500 MHz / G3 600 MHz, 256 Mo RAM
Dimensions (estimées)	320 x 200 x 60 mm
Poids (estimé)	1,2 kg
Logiciel inclus	Enigma (programmation MIDI)
Contenu de l'emballage	Contrôleur, câble USB, CD-ROM, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides.
Sécurité	Utiliser le verrou Kensington pour prévenir le vol.
Pièces détachées et réparabilité	Contacter le service client M-AUDIO pour toute réparation.
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - XSESSION PRO M-AUDIO

Comment réinitialiser le X-Session Pro aux paramètres d'usine ?

Éteignez l'unité. Maintenez enfoncé le bouton Reset (à l'arrière) tout en rallumant. Relâchez Reset, puis appuyez sur le bouton A (arrière). Attendez 2 secondes, puis appuyez sur le bouton Cue droit.

Que faire si le crossfader fonctionne inversé ?

Utilisez le logiciel Enigma pour modifier le preset. Sélectionnez le preset 8 (bouton CUE droit), double-cliquez sur la partie droite du crossfader virtuel et réglez 'Ctrl' sur 255. Ensuite, chargez les changements et appuyez sur le bouton A arrière, puis sur le bouton Cue droit.

Le X-Session Pro est-il compatible avec macOS ?

Oui, il est compatible avec Mac OS X 10.3.9 ou ultérieur. Il n'est pas pris en charge sur les versions antérieures. Aucun pilote supplémentaire n'est nécessaire.

Comment utiliser la fonction d'apprentissage MIDI ?

Ouvrez votre logiciel DJ (ex. Ableton Live, Traktor) et activez la fonction 'Apprentissage MIDI' (MIDI Learn). Cliquez sur le paramètre à contrôler, puis tournez un bouton ou bougez un curseur du X-Session Pro pour l'affecter.

Puis-je utiliser le X-Session Pro avec plusieurs applications simultanément ?

Sous Windows XP, installez les pilotes multi-client fournis sur le CD-ROM pour utiliser le contrôleur avec plusieurs applications à la fois.

Que faire si l'appareil n'est pas reconnu par l'ordinateur ?

Vérifiez que le câble USB est bien branché. Essayez un autre port USB. Sous Windows, ouvrez le Gestionnaire de périphériques et cherchez 'X-Session USB' ou 'USB Audio Device'. Si un point d'exclamation apparaît, réinstallez les pilotes.

Comment programmer les boutons avec le logiciel Enigma ?

Lancez Enigma (inclus). Vous verrez un X-Session Pro virtuel. Double-cliquez sur un contrôle pour modifier son message MIDI (CC ou Note). Ensuite, cliquez sur la flèche de transfert pour envoyer les changements au matériel.

Le X-Session Pro nécessite-t-il une alimentation externe ?

Non, il est alimenté par le bus USB. Branchez-le simplement à un port USB de votre ordinateur pour l'alimenter et transmettre les données MIDI.

Comment nettoyer le contrôleur ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de liquides ou de produits abrasifs qui pourraient endommager les composants.

Que faire en cas de clics ou craquements audio ?

Augmentez la taille de la mémoire tampon (buffer size) dans votre logiciel audio. Vérifiez également que le X-Session Pro n'est pas branché sur le même port USB qu'une autre interface audio. Branchez-le sur un port USB direct.

MODE D'EMPLOI XSESSION PRO M-AUDIO

Contenu de l'emballage 3

Possibilités du X-Session Pro 3

Configuration minimale. 4

Systèmes d'exploitation 4 Windows. 4 Macintosh 4

Matériel* 4

Contrôles et connecteurs 5

Face avant 5 Face arrière 6

Utilisation du X-Session Pro 6 Dépannage 7 Contact. 9 Annexe A : MIDI CC par défaut de la X-Session Pro 10

Merci d'avoir choisi le contrôleur X-Session Pro USB DJ de M-Audio. Ce contrôleur unique offre aux DJ numériques tous les boutons et les curseurs familiers d'un mélangeur matériel, tout en leur permettant de profiter de la puissance des toutes dernières applications pour DJ. La conception élégante, légère et portable du X-Session Pro en fait le compagnon de voyage idéal pour les DJ travaillant sur ordinateur portable. Le contrôleur se branche sur votre ordinateur via un simple câble USB et s'alimente de cette même connexion. Plus besoin de transporter partout une alimentation externe : vous pouvez vous installer et mixer n'importe où.

Même si vous êtes un DJ expérimenté, veuillez prendre un moment pour lire ce manuel de l'utiliser et vous familiarisez avec les options uniques du X-Session Pro. Il vous faudra peut-être aussi vous reporter à la documentation de your application DJ pour mieux comprendre comment ce contrôleur peut être intégré avec votre logiciel. Une connaissance approfondie de votre équipement est indispensable pour une expérience et un plaisir sans limite.

Contenu de l'emballage

L'emballage du X-Session Pro contient les éléments suivants :

Contrôleur X-Session Pro USB DJ CD-ROM pour contrôleur MIDI de M-Audio, contenant les pilotes et la documentation Cable USB Guide de démarrage rapide imprimé

Possibilités du x-session pro

Le X-Session Pro offre les options suivantes :

12 boutons rotatifs 4 curseurs verticaux 1 "crossfader" horizontal 10 boutons pression Alimentation par le bus (pas d'alimentation externe) Compatible avec le logiciel de programmation (Gratisit) Enigma de M-Audio

Systèmes d'exploitation

Le X-Session Pro est pris en charge par Windows XP avec le Service Pack 2 ou ultérieur. Elle n'est pas prise en charge sous Windows 2000, Windows 98 ou Windows Me. Visitez la page Windows Update pour télécharger les dernières mises à jour et correctifs Microsoft.

Le X-Session Pro est pris en charge par Mac OS X version 10.3.9 / 10.4.7 ou ultérieur. En revanche, il n'est pas pris en charge par les versions antérieures.

Matériel

Pentium III 500 MHz (une vitesse d'horloge supérieure peut être nécessaire pour les portables) 256MB RAM

Macintosh G3 600 / G4 667MHz (une vitesse d'horloge supérieure peut être nécessaire pour les portables) 256MB RAM

• M-Audio suggère également de vérifier la configuration système minimale requise pour le logiciel, celle-ci pouvant être supérieure à celle indiquée ci-dessus. ** Cartes accélératrices G3/G4 non prises en charge pour le calcul du système minimum requis; ports USB natifs requis.

Installation

Le X-Session Pro est compatible natively. C'est-à-dire que les ordinateurs Windows XP et Mac OS X reconnaîtront immédiatement et installeront le X-Session Pro une fois celui-ci branché à l'ordinateur : vous n'avez pas besoin d'installer de pilotes ou d'effectuer de procédures d'installation.

Une fois les pilotes du X-Session Pro installés, vous devrez peut-être configurer votre logiciel DJ pour qu'il accepte les signaux MIDI provenant du contrôleur. Cela s'effectue généralement via le panneau de commande du logiciel. Reportez-vous au manuel d'utilisateur du programme pour en savoir plus.

Les utilisateurs avancés de Windows XP qui veulent disposer d'une compatibilité multi-client (par exemple, pour utiliser le contrôleur avec plus d'une application à la fois) devront installer les pilotes multi-client du X-Session Pro. Reportez-vous au guide de démarrage rapide du X Session Pro pour les instructions d'installation.

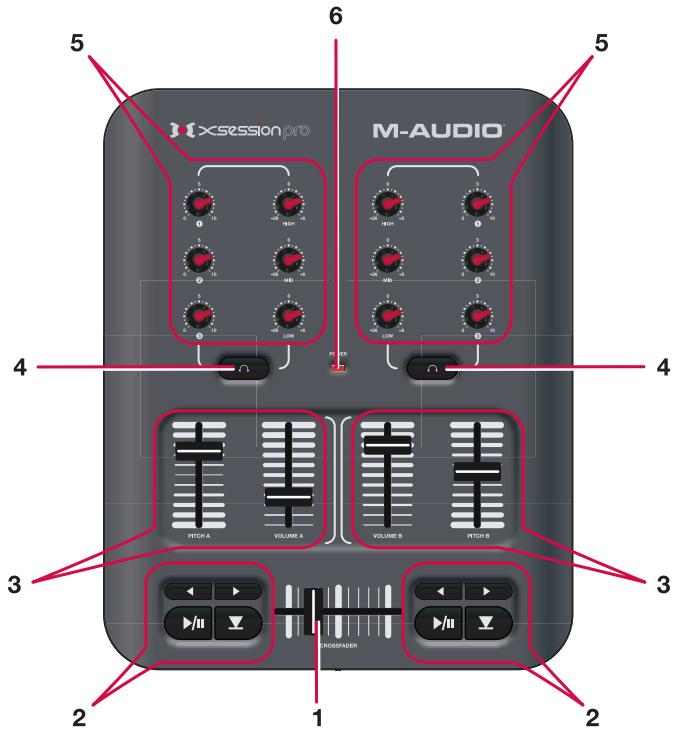

Face avant

1. Crossfader - Ce curseur peut être affecté au contrôle du crossfader dans votre application DJ. Utilisez ce contrôle pour les transitions entre les morceaux.
2. Commandes de transport - Ces boutons peuvent être utilisés pour démarrer, suspendre, préécouter, revenir en arrière ou aller vers l'avant sur chacune des platines de votre logiciel de musique.
3. Curseurs verticaux (Pitch, Volume) - Ces curseurs verticaux peuvent être affectés au contrôle du pitch et du volume pour chacune des platines de votre logiciel.
4. Boutons de préécoute casque - Si vous matériel audio et votre logiciel DJ sont compatibles avec la gestion de la préécoute, affectez ces boutons à la sélection de la platine à écouter dans votre casque.
5. Boutons utilisés (1, 2, 3, High, Mid, Low) - Ces boutons peuvent être affectés à différents effets et réglages d'égalisation dans votre logiciel.
6. Témoin d'alimentation (Power) - Ce témoin rouge s'allume quand le X-Session Pro est alimenté et mis sous tension via son interrupteur (8).

Bien que le X-Session Pro ressemble à un mélangeur DJ traditionnel, gardez à l'esprit que tous les boutons, potentiomètres et curseurs envoient des données MIDI. C'est-à-dire qu'il est possible d'utiliser le X-Session Pro pour contrôler plus d'une application DJ à la fois. Par exemple, les boutons, les curseurs et les potentiomètres peuvent être utilisés pour contrôler un instrument virtuel ou un séquenceur audio-numérique. Reportez-vous au manuel de l'utilisateur de votre logiciel pour savoir comment affecter les contrôleurs de la X-Session Pro aux diverses fonctions de votre application.

Face arrière

1. Port USB - Le port USB fournit l'alimentation et transporte les signaux MIDI vers et depuis le X-Session Pro. Branchez cette prise sur un port USB libre de votre ordinateur.
2. Interrupteur d'alimentation ① - Cet interrupteur allume et éteint le X-Session Pro.
3. Bouton A (A) - Ce bouton doit être utilisé en combinaison avec le bouton Reset pour réinitialiser le X-Session Pro à ses réglages d'usine d'origine.
4. Bouton de réinitialisation (Reset) - Ce bouton doit être utilisé en combinaison avec le bouton A pour réinitialiser le X-Session Pro à ses réglages d'usine d'origine.
5. Port de verrouillage Kensington - Ce connecteur est compatible avec les câbles de sécurité Kensington assurant la protection de votre appareil contre le vol. La pression des boutons Reset ou A peut placer l'unité dans un mode de fonctionnalité limitée. Ne pressez pas les boutons Reset ou A à moins d'y être invité par un technicien d'assistance autorisé ou une notice de dépannage.

Utilisation du x-session pro

De nombreuses applications audio et DJ (telles que Ableton Live, Propellerhead Reason, Native Instruments Traktor et d'autres) incluent désormais une fonction appelée "Apprentissage MIDI" (« MIDI Learn » en anglais). Cette option vous permet de rapidement affecter les boutons rotatifs, curseurs et boutons du X-Session Pro au contrôle de paramètres spécifique du logiciel. Le X-Session Pro peut contrôler n'importe quel logiciel qui propose cette fonction.

La fonction "apprentissage" varie d'une application à l'autre et vous devrez probablement vous reporter au manuel de l'utilisateur de votre logiciel pour savoir comment utiliser cette option.

Si votre logiciel ne propose pas cette fonction, il est always possible d'affecter manuellement les options du programme aux données CC MIDI spécifiques générées par les boutons rotatifs, les curseurs et les boutons de la X-Session Pro. Reportez-vous au manuel de l'utilisateur du calculi pour voir les possibilités qu'il vous offre.

S'il est possible d'affecter manuellement les options dans votre logiciel, reportez-vous à l'Annexe A pour une liste complète des informations CC MIDI générées par les boutons rotatifs, curseurs et autres boutons de la X-Session Pro.

La pression des boutons Reset ou A peut placer l'unité dans un mode de fonctionnalité limite. Ne pressez pas les boutons Reset ou A à moins d'y être invité par un technicien d'assistance autorisé ou une notice de dépannage.

Dépannage

Le X-Session Pro est un contrôleur de qualité professionnelle qui a été testé dans de nombreuses situations. Malgré nos tests, le X-Session Pro peut toujours être utilisé dans des situations inconnues et certains scénarios pourraient provoquer des performances inattendues. Cette section met en lumière certaines des difficultés les plus habituelles rencontrées par les utilisateurs et fournit des astuces pour régler les problèmes.

Tout d'abord, et c'est le plus important, nous vous recommandons d'éviter d'utiliser plusieurs dispositifs USB sur le même port de votre ordinateur. Bien que l'USB soit un protocole fiable convenant tout à fait aux applications audio, il est important de toujours garder à l'esprit que les applications multimédia et audio sont très gourmandes en ressources processeur et pour le bus USB. Bien qu'il soit théoriquement possible de brancher plusieurs dispositifs sur un même port USB, ce faisant, vous pourriez provoquer des complications avec votre matériel et votre logiciel.

Si vous avez réduit le nombre de dispositifs USB et continuez à avoir des soucis avec le X-Session Pro, effectuez les procédures suivantes :

Vérifiez que les pilotes du X-Session Pro sont correctement installés. - Sous Windows XP, sélectionnez le Panneau de configuration puis double-cliquez sur Système (si vous avez basculé vers l'affichage des catégories, sélectionnez Performances et maintenance). - Cliquez sur l'onglet Matériel puis sur Gestionnaire de périphériques. - Cliquez sur le signe + (plus) à côté de Contrôleurs Son, Video et Jeu et identifiez "X-Session USB" et "X-Session MIDI" ou "USB Audio Device" dans la liste. Si vous voyez un point d'interrogation ou d'exclamation après de X-Session USB ou de X-Session MIDI, vous devrez peut-être réinstaller les pilotes. - Si vous utilisez le X-Session Pro en tant que dispositif compatible natif et que vous voyez un point d'exclamation ou d'interrogation près de l'entrée "USB Audio Device", débranchez le X-Session Pro pour voir si il disparaît du Gestionnaire de Périphériques. S'il disparaît, essayez de brancher le X-Session Pro sur un port USB différent pour voir si le problème se résout. Assurez-vous que votre application audio ou DJ a bien été configurée pour l'utilisation avec ce contrôleur. Ouvrez le panneau de configuration de votre application et vérifiez que le logiciel est configuré en MIDI IN (ou Input MIDI) pour le X-Session Pro. Vérifiez deux fois que le câble USB est bien branché. Si you utilisez un concentrateur USB, essayez de brancher le X-Session Pro directement sur votre ordinateur.

Si le X-Session Pro contrôle correctement votre logiciel de DJ mais que vous souffrez de clicks, de craquements ou d'autres problèmes lors de l'écoute :

Assurez-vous que vos niveaux d'entrée et de sortie ne sont pas trop élevés, cela pourrait provoquer de la distorsion ou de l'échec. ■ Essayez d'augmenter la taille de la mémoire tampon ("buffer size") de votre interface audio. Une taille de mémoire tampon augmentée provoquera des latences audio plus importantes, mais cela améliorera les performances de votre système et résoudra de nombreux problèmes de clics et de craquements. Consultez le manuel de votre logiciel DJ ou de votre interface audio pour plus d'informations sur ces questions. Si vous utilisez le X-Session Pro avec une autre interface audio USB et souffrez de clicks et de craquements, débranchez le X-Session Pro et vérifiez si la situation s'améliore. Dans ce cas, rebranchez le X-Session Pro sur un autre port USB de votre ordinateur et assurez-vous que le X-Session Pro et l'autre dispositif USB sont connectés à des contrôleurs USB séparés au niveau interne (c'est-à-dire qu'ils ne partagent pas les ressources d'un même contrôleur). Assurez-vous que tous les câbles audio sont en bon état et correctement branchés.

Si vous continuez à avoir des problèmes, reportez-vous au manuel de l'utilisateur de votre application audio pour une assistance supplémentaire.

Si pour une raison quelconque le X-Session Pro plante, vous pouvez avoir besoin de le réinitialiser à ses paramètres d'usine. C'est une procédure en deux étapes :

D'abord, éteignez l'unité. Utilisez un trombone à papier plié ou un autre petit objet pour presser et maintenir enfoncé le bouton Reset (10) sur l'arrière du contrôleur, tout en allumant le X-Session Pro. Une fois l'unité allumée, attendez un instant puis relâchez le bouton. Puis, utilisez le trombone (ou le petit objet) pour presser le bouton A (9) sur l'arrière du contrôleur. Relâchez le bouton, attendez 1 ou 2 secondes puis pressez le bouton Cue situé sur la partie droite du contrôleur.

Votre X-Session Pro est désormais réinitialisé à ses paramètres d'usine.

Si l'effet du crossfader est "inversé" dans votre logiciel DJ :

Le crossfader du X-Session Pro envoie en même temps des données MIDI "normales" (CC#17, 0-127) et "inversées" (CC#20, 127-0). Cette option est utile car elle permet aux utilisateurs de contrôler deux paramètres indépendants: par exemple, le volume de deux pistes de séquenceur différentes et les mélanger l'une avec l'autre en utilisant un unique contrôleur matériel: le crossfader. Si vous affectez le crossfader du X-Session Pro dans votre logiciel DJ mais que son fonctionnement est inversé (par exemple, lorsque vous déplacez le crossfader du X-Session Pro vers la gauche, celui à l'écran se déplace vers la droite), rendez-vous sur www.m-audio.fr, rubrique M-Pulse Online puis Téléchargements, et téléchargez notamment l'application Enigma. ■ Enigma est un puissant programme qui vous permet de modifier les paramètres d'un curseur, d'un bouton rotatif ou d'un bouton du X-Session Pro. Une fois le programme installé et en fonctionnement, vous verrez un X-Session Pro "virtuel" sur l'écran. Sélectionnez le preset 8 (bouton CUE droit) dans Enigma, puis double-cliquez sur la partie droite du crossfader du X-Session Pro virtuel et réglez la valeur pour "Ctrl" sur "255". Cela désactivera la transmission des données MIDI "inversées" du crossfader. Chargez les changements dans le X-Session Pro en pressant la flèche du milieu en haut à gauche dans Enigma. Finalement, pressez le bouton étiqueté "A" sur l'arrière du X-Session Pro. Relâchez le bouton et attendez trois secondes, puis pressez le bouton droit du X-Session Pro. Le crossfader enverra désormais uniquement des informations MIDI "normales" et plus aucune valeur "inversée". Utilisez l'option "Apprentissage MIDI" de votre application pour affecter le crossfader dans le logiciel. Cela devrait résoudre les problèmes de crossfader inversés dont vous pourriez souffrir.

Reportez-vous à la documentation de l'Enigma pour plus d'informations.

Annexe a : MIDI CC par défaut de la x-session pro

Bouton rotatif 1 gauche	CC 24	Bouton rotatif 1 droit	CC 31
Bouton rotatif 2 gauche	CC 25	Bouton rotatif 2 droit	CC 32
Bouton rotatif 3 gauche	CC 26	Bouton rotatif 3 droit	CC 33
Bouton rotatif Hi gauche	CC 27	Bouton rotatif Hi droit	CC 34
Bouton rotatif Mid gauche	CC 28	Bouton rotatif Mid droit	CC 35
Bouton rotatif Low gauche	CC 29	Bouton rotatif Low droit	CC 36
Curseur de Pitch gauche	CC 12	Curseur de Pitch droit	CC 15
Curseur de volume gauche	CC 11	Curseur de volume droit	CC 14
Bouton de casque gauche	Note 44	Bouton de casque droit	Note 45
Bouton << gauche	Note 46	Bouton << droit	Note 56
Bouton >> gauche	Note 43	Bouton >> droit	Note 57
Bouton Cue gauche	Note 58	Bouton Cue droit	Note 59
Bouton de lecture gauche	Note 70	Bouton de lecture droit	Note 69
Crossfader (normal)	CC 17	Crossfader (inversé)	CC 20

M-AUDIO X-Session Pro

L'ESD et le "Fast Transient" peuvent donc restreindre l'appareil temporairement inopérant. Eteignez et rallumez pour rétablir le fonctionnement de l'appareil.

© 2006 Avid Technology, Inc. Tous droits réservés. Les caractéristiques du produit, les spécifications, la configuration système minimale et la disponibilité peuvent être modifiées sans avertissement. Avid, M-Audio et X-Session Pro sont soit des marques commerciales soit des marques déposées de Avid Technology, Inc. Toutes les autres marques contenues dans ce document sont la propriété de leurs propriétaires respectifs.
