MODE D'EMPLOI MIDISPORT 4X4 M-AUDIO

Introduction 2
2
Contenu de l'emballage 2
Face avant et arrêté 2
Présentation 3
Guide de prise en main 3
Installation matérielle 4
Installation des pilotes 4
Configuration d'un studio MIDI 4
Installation MIDI type Fig. 1 5
Utilisation de la MIDISPORT avec des logiciels MIDI 6
Distribution exclusive 7

Introduction

Merci de la confiance que vous nous temoignez enChoosing l'interface MIDI MIDISPORT™ 4x4 compatible avec les PC et les Mac équipés en USB. La connexion USB (Universal Serial Bus) entre l'interface MIDISPORT et l'ordinateur vous garantit un transfert rapide des données MIDI.

Suivez les instructions du manuel, elles vous aidont àrendre le système opérationnel en quelques minutes seulement. Cette interface fonctionne sans alimentation propre et son installation ne nécessite pas l'ouverture de boîtier de l'ordinateur. Le système est par nature évolutif, connectez plusieurs MIDISPORT, vous disposerez alors de davantage de ports MIDI.

L'interface MIDISPORT 4x4 USB présente les caractéristiques suivantes :

• Interface MIDI 4 ports MIDI IN et 4 ports MIDI OUT (64 x 64 canaux MIDI).
• Connexion à haut débit avec les Mac et PC écipés de connecteurs USB.
• Témoins de réception/transmission MIDI sur chaque port.
• Témoin d'activité USB.
• Pas d'alimentation externe (alimentation puisée de l'ordinateur).
• Compatible MacOS 8.6 sous OMS.
• Compatible Windows 98 — Systeme Plug and Play, n'occupant aucune IRQ, adresse d'E/S ou canal DMA.
• Boitier compact.
• Garantie à vie.

Lisez les consignes d'installation dans leur intégrality avant de procéder à l'installation de l'interface MIDISPORT 4x4. Tous les renseignements portant sur les pilotes se trouvent dans la section "installation des pilotes".

Contenu de l'emballage

Le Pack MIDISPORT 4x4 comprend les éléments suivants :

• Leprésent mode d'emploi.
• L'interface MIDISPORT 4x4.
• 1 cable USB A/B standard pour Mac ou PC.
• 1 disquette ou CD d'installation des pilotes pour Windows 98 et pour MacOS. La disquette est formatée PC. Le CD comprend également OMS v.2.3.7.

IMPORTANT: Les mises à jour des pilotes peuvent être téléchargeées sur notre site Internet http://www.midiman.net Ouvrez la page "Drivers", puis sélectionnez "MIDISPORT 4x4".

Présentation de l'ordinateil

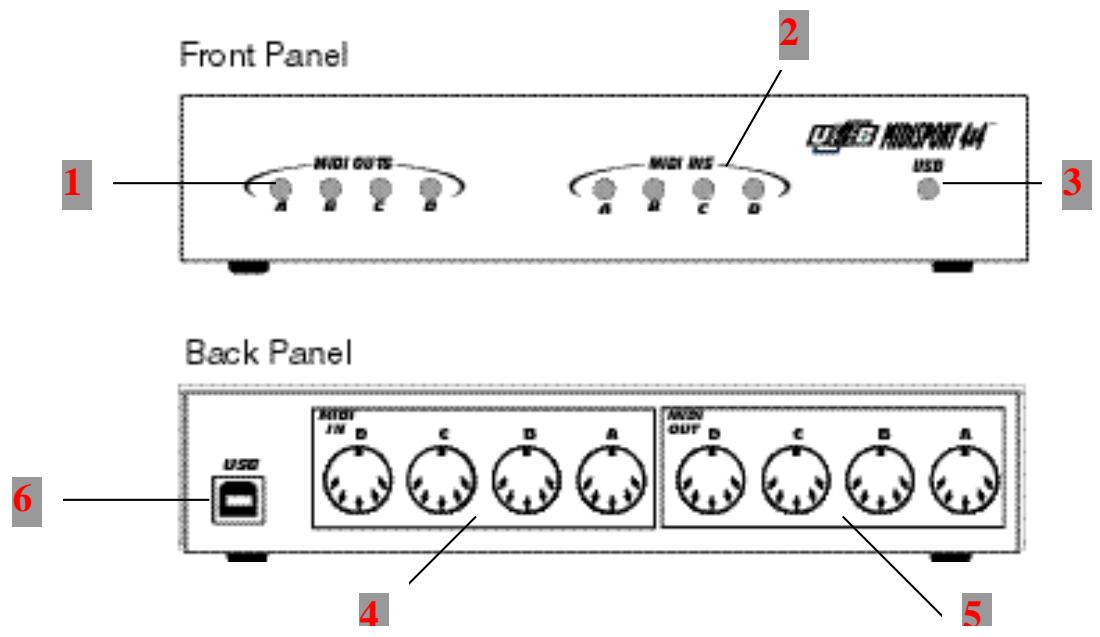

Face avant

1. Témoins d'activité A à D - ces témoins vous renseignent sur l'activité MIDI des ports MIDI Out lorsque des données sont transmises depuis l'ordinateur vers les périhériques MIDI.
2. Témoins d'activité A à D - ces témoins vous renseignent sur l'activité MIDI des ports MIDI In lorsque des données sont transmises par les périhériques MIDI à l'ordinateur.
3. Le tímoin USB s'allume lorsque l'ordinateur reconnaît l'interface MIDISPORT et fournit l'alimentation requise à son fonctionnement.

Face arrière

1. Ports MIDI IN A à D – reçoivent les données MIDI transmises par le port MIDI OUT d'un autre apparéil (ou par un port 'Thru' dans certains cas).
2. Ports MIDI OUT A à D – transmettent les données MIDI envoyées par l'ordinateur à l'entrée d'un apparéil MIDI compatible.
3. Connecteur USB - permet de relier la MIDISPORT au port USB de l'ordinateur hôte.

Présentation

La MIDISPORT 4x4 est pourvue de quatre ports MIDI IN et de quatre ports MIDI OUT independants pouvant vehiculer chacun des données sur 16 canaux MIDI ; l'interface MIDISPORT offre donc 64 canaux (16x4) pour la transmission et autant pour la reception. MIDI est l'acronyme de Musical Instrument Digital Instrument (interface numérique pour instruments de musique). La norme MIDI permet aux instruments MIDI (claviers, par exemple) et aux périphériques MIDI (ordinateurs, séquenceurs, etc.) de s'échanger des données.

La technologie USB est un nouveau et puissant protocole de communication simpliant les connexions à l'ordinateur. Il est possible de faire fonctionner jusqu'à 127 périphériques simultanément sans avoir à configurer les cavaliers, les adresses d'entrée/sorting, les canaux DMA, etc.

Sur PC : Pour pouvoir utiliser la MIDISPORT 4x4, l'ordinateur doit fonctionner sous Windows 98 et être équipé de ports USB. Si sa carte-mère n'est pas compatible USB, il existe des adaptateurs PCI-USB. Une carte-mère peut êtreCompatible USB sans pour autant proposer de ports USB. Dans ce cas, il suffit d'équipier la carte-mère de simples extensions USB disponibles dans tous les magasins d'informatiques.

Sur les ordinateurs Apple : L'ordinateur Apple doit absolument etre compatible USB et disposer de ports USB. Les iMac ou les G3/G4 dotes de ports USB font parfaitement l'affaire. Si vous avez l'intention d'utiliser un adaptateur PC-USB, il faut que voitre version de MacOS soit compatible USB.

IMPORTANT : Sur Mac, seul un pilote OMS est proposé. Pour pouvoir utiliser la MIDISPORT sur Mac, il faut donc ABSOLUMENT que votre séquenceur soit compatible OMS et qu'OMS soit correctement installé.

Prise en main

La procédure ci-dessous vous explique comment utiliser la MIDISPORT sur PC ou Mac.

1. Connectez la MIDISPORT à l'ordinateur (voir section "Installation matérielle").
2. Installé le pilote (voir section "Installation des pilotes"). Pour les utilisateurs sous Mac, installez tout d'abord OMS (dépôncible sur le CD ou à télécharger depuis la page "Driver" de notre site Internet.
3. Reliez votre clavier et votre module de son à la MIDISPORT (voir section "Configuration MIDI").
4. Affectez ensuite la MIDISPORT comme périphérique MIDI d'entrée et de sortie dans votre logiciel (voir section "Utilisation de la MIDISPORT avec vos logiciels").

Installation matérielle

L'installation matérielle se résumé à connecter la MIDISPORT au port USB de l'ordinateur par le biais du éblie USB standard féveri. Nouvelle revocations de couloir l'ordinateur homo ténéz ouat de

procéder à l'installation initiale. Vérifiez en outre si le port USB de l'ordinateur est opérationnel (voir mode d'emploi de l'ordinateur). S'il ne l'est pas, votre ordinateur ne peut pas reconnaître la MIDISPORT.

Cherchez ensuite un endroit stable où placer la MIDISPORT. Le port USB de l'ordinateur est un petit connecteur rectangulaire de 3mm× 9mm qui est en général proposé par groupe de 2. Prenez le connecteur male du cable USB (de même format que le port USB de l'ordinateur), puis reliez-le au port USB situé à l'arrière de l'ordinateur. Branchez ensuite l'autre extrémité du cable USB au port USB situé à l'arrière de la MIDISPORT. Le connecteur male du cable USB a une forme plus carrée (6mm× 6mm) et doit s'insérer facilement dans le port USB femelle de la MIDISPORT. Mettez l'ordinateur sous tension, puis passez à la section suivante pour l'installation des pilotes.

Installation des pilotes

Les logiciels MIDI communiquent avec les appareils comme la MIDISPORT par le biais de composants logiciels baptisés "pilotes". Ces pilotes sont des petits programmes spécialisés charges de rendre accessible l'interface MIDI aux logiciels. La disquette fournie propose des pilotes MIDISPORT pour Windows 98 (PC) et pour Opcode OMS (MacOS 8.6). Les deux pilotes MIDISPORT sont proposés sur disquette formatée PC (nous partons du principe que vous Mac pourra reconnaître les disquettes formatées PC).

NOTE : Les possesseurs d'ordinateurs non équipés de lecteur de disquette peuvent télécharger le pilote de MIDISPORT depuis notre site Internet www.midiman.net. Ouvrez la page “Drivers” et cliquez sur le lien MIDISPORT figurant sur la liste ; sélectionnez enfin le pilote PC ou Mac. Ces fichiers auto-extractibles doivent être glissés dans un dossier spécifique ou sur disquette pour pouvoir sinstaller correctement.

La disquette ou le CD contiennent un fisier d'installation détaillé des procédures d'installation des pilotes et d'OMS. Pour les possesseurs d'ordinateurs Apple, il s'agit du fisier intitulé "#installMac". Pour les utilisateurs sous PC, consultez le fisier "#install.txt". Double-cliquez sur le nom du fisier pour l'ouvrir. Suivez ensuite à la lecture les instructions d'installation affichées à l'écran.

Sous PC : Lorsque Windows détecte la MIDISPORT, les messages “Window a détecté un nouveau matériel” puis “Assistant Ajout de nouveau matériel” s'affichent à l'écran. À l’invite de Windows, sélectionnez la disquette comme source pour l’skeleton (si la MIDISPORT vous a été vendue avec une disquette) ou le dossier \MIDISPORT4x4 du CD (si la MIDISPORT vous a été vendue avec un CD). La procédure “Ajout de nouveau matériel” est exécutée à deux reprises.

Sous Mac : Vous doivent acceder Opcode OMS. Celui-ci peut etre telechargee depuis la page "Driver" de notre site Internet ; vous trouverez le meme fichier dans le dossier MIDISPORT 4x4 du CD. Double-cliquez sur I'icone OMS pour lancer I'installation.

Lisez le fichier texte contenant les instructions et en particulier celles concernant la sélection du dossier dans lequel vous souhaitez placer "manuellement" les pilotes ; si le pilote est fourni avec son installeur, double-cliquez sur l'icone pour installer automatiquement l'extension et le pilote OMS. Pour plus d'informations, consultez le fichier texte.

Configuration MIDI

Une configuration MIDI type pourrait être constituée de la MIDISPORT 4x4, d'un ordinateur, d'un séquenceur MIDI logiciel, d'un clavier maître MIDI et, si nécessaire, de modules de sons MIDI. Voici comment interconnector les différents appareils de cette configuration (voir figure 1):

1. Reliez le port USB de la MIDISPORT 4x4 au port USB de l'ordinateur à l'aide du cable USB standard fourni.
2. Reliez le port MIDI OUT du clavier maître au port MIDI IN-A de la MIDISPORT.

3. Reliez le port MIDI IN-A au port MIDI IN d'un événuel autre module de sons MIDI (qui peut être votre clavier maître si vous l'utilise également comme de sons MIDI).

4. Reliez le port MIDI OUT-B à un mode desons additionnel.

5. Reliez un second contrôleur (Pads de batterie ou contrôleur à vent, par exemple) au port MIDI IN-B. Le port MIDI IN-B peut également servir de port de synchronisation en cas de réception de messages d'horloge MIDI transmis par une boîte à rythmes ou de messages de MIDI Time Code transmis par une source de synchronisation externe.
6. Connectez les ports MIDI OUT C et D de la même manière.

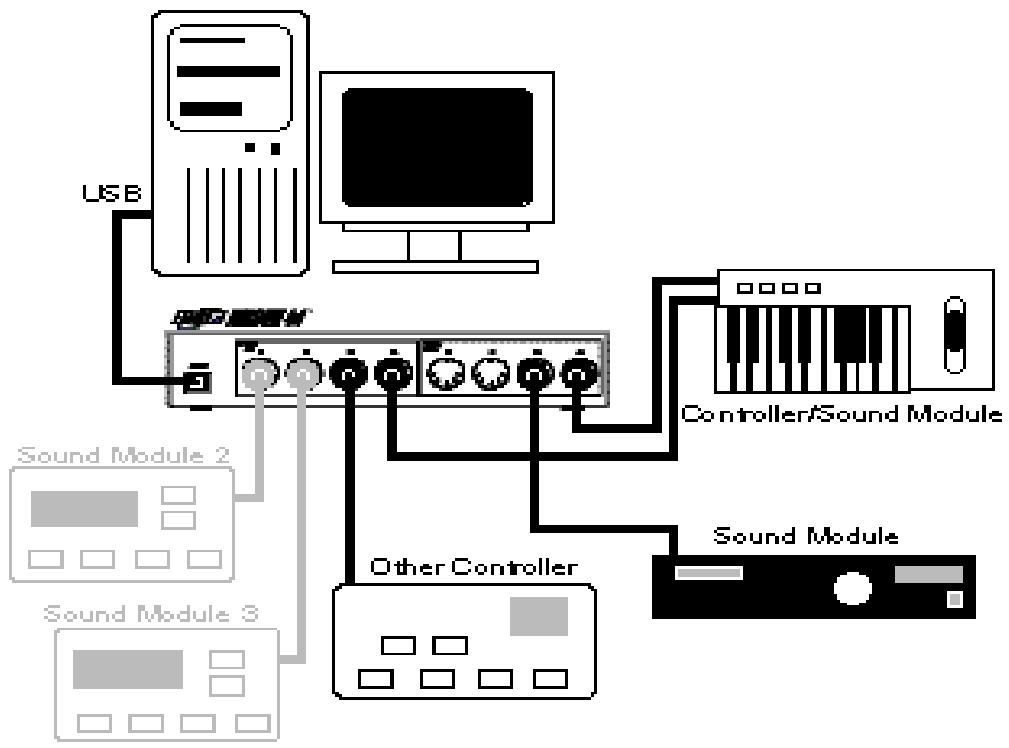

Configuration MIDI type. Fig. 1

Dans la configuration représentée ci-dessus, la MIDISPORT 4x4 est utilisé comme interface MIDI. Elle sert à la réception et à la transmission des messages MIDI entre le clavier maître, l'ordinateur et les modules de sons. En l'occurrence, le port MIDI IN-B reçoit des messages transmis par un second contrôleur. Il pourrait s'agir de messages de synchronisation MIDI transmis par une boîte à rythme.

Utilisation de la MIDISPORT avec des logiciels MIDI

Une fois que le pilote de la MIDISPORT a eté installé, vous devez configurer vos logiciels MIDI de façon à ce qu'ils puissant faire appel à la MIDISPORT. Il peut y avoir quelques différences d'un logiciel à l'autre, mais la procédure générale est la même pour tous :

La majorité des logiciels MIDI sur PC et Mac nécessitent l'aftection de pilotes (ou périphériques) MIDI d'entrée et de sortie via des boîtes de dialogue. La sélection de la compatibilité OMS est généralement indispensable sous Mac. Si les pilotes de la MIDISPORT ont été correctement installés, les ports "In-A", "In-B", "In-C" et "In-D" peuvent être affectés comme périphériques MIDI d'entrée alors que les ports "Out-A" et "Out-B", "Out-C" et "Out-D" peuvent être affectés comme périphériques MIDI de sortie. Ces ports correspondant respectivement aux quatre ports MIDI IN et aux quatre ports MIDI OUT physiques de la MIDISPORT 4x4. Vérifiez que ces ports sont bien sélectionnés.

Cerains logiciels MIDI limitent le nombre total de ports d'entrée/sortinge MIDI utilisables simultanement. Toutefois, vous ne devriez avoiraucun probleme àutiliser les quatre ports d'entrée et les quatre ports de sortie de la MIDISPORT. Il suffit d'affector l'une des pistes MIDI d'une sequence à l'un des ports de sortie de la MIDISPORT pour que tous les messages MIDI de cette piste soient transmis au clavier ou au module de sons MIDI relié au port MIDI OUT physique correspondant de la MIDISPORT 4x4.
