USB MIDISPORT UNO - Interface MIDI M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface MIDI USB
Marque	M-AUDIO
Modèle	USB MIDISPORT UNO
Connectivité	USB, 1 entrée MIDI, 1 sortie MIDI
Canaux MIDI	16 x 16 (entrée et sortie)
Compatibilité système	Windows XP (natif), Mac OS X (natif), Windows 98/ME/2000 (avec pilotes)
Alimentation	Par bus USB, sans alimentation externe
Voyants LED	USB (alimentation), MIDI In, MIDI Out
Conception	Compacte et légère, portable
Contenu de l'emballage	Interface Uno MIDI USB, CD-ROM pilotes MIDISPORT
Installation	Native sous Windows XP et Mac OS X (sans pilote) ; pilotes optionnels pour fonctionnalités avancées
Utilisation	Connexion entre un ordinateur et des dispositifs MIDI (clavier, module de sons, etc.)
Précautions	Débrancher et rebrancher en cas de décharge électrostatique ou perturbation radio
Branchements	Connecteur "TO MIDI OUT" vers MIDI OUT du périphérique ; connecteur "TO MIDI IN" vers MIDI IN
Indicateurs de fonctionnement	Voyant USB clignotant : appareil sous tension et opérationnel
Garantie	Enregistrement en ligne sur www.m-audio.fr/warranty pour une couverture complète
Remarque importante	La Uno n'est pas un dispositif MIDI THRU ; les données entrantes ne sont pas directement redirigées vers la sortie
Compatibilité multiclient (Windows XP)	Possible avec installation des pilotes spéciaux M-Audio
Extension	Possibilité d'ajouter plusieurs Uno pour plus de ports MIDI
Version matérielle	Seule la dernière révision est native sous Windows XP et Mac OS X

FOIRE AUX QUESTIONS - USB MIDISPORT UNO M-AUDIO

Comment installer l'interface sous Windows XP ?

Sous Windows XP, branchez simplement la Uno sur un port USB : elle est compatible nativement et fonctionnera sans pilote. Pour des fonctionnalités avancées (multiclient, SysEx), installez les pilotes du CD-ROM fourni.

Dois-je installer des pilotes pour Mac OS X ?

Non, la Uno est compatible nativement avec Mac OS X : branchez-la et elle est immédiatement reconnue. Aucun pilote supplémentaire n'est nécessaire.

Comment brancher correctement les câbles MIDI ?

Utilisez le connecteur marqué 'TO MIDI OUT' sur le port MIDI OUT de votre clavier ou appareil, et le connecteur 'TO MIDI IN' sur le port MIDI IN de votre module de sons. Les flèches sur les prises indiquent le sens des données.

Que signifie le voyant USB clignotant ?

Le voyant USB clignote pour indiquer que l'interface est sous tension et fonctionne correctement. S'il ne clignote pas, vérifiez la connexion USB.

Puis-je utiliser plusieurs interfaces Uno en même temps ?

Oui, vous pouvez connecter plusieurs Uno à votre ordinateur pour obtenir davantage de ports MIDI. Chaque Uno est reconnue indépendamment.

Est-elle compatible avec Windows 98/ME et Windows 2000 ?

Oui, mais ces systèmes nécessitent l'installation manuelle des pilotes depuis le CD-ROM. Suivez les instructions du manuel pour une installation correcte.

Comment configurer un studio MIDI typique avec la Uno ?

Branchez la Uno à l'ordinateur via USB. Connectez 'TO MIDI OUT' à la sortie MIDI de votre clavier, et 'TO MIDI IN' à l'entrée MIDI de votre module de sons. Les données MIDI transitent par l'ordinateur.

Que faire en cas de décharge électrostatique ou perturbation ?

Débranchez l'interface puis rebranchez-la pour rétablir un fonctionnement normal. Évitez les environnements à forte staticité.

Où enregistrer la garantie ?

Enregistrez votre produit sur www.m-audio.fr/warranty pour bénéficier de la couverture complète de la garantie et recevoir des informations sur les mises à jour.

Quels sont les canaux MIDI supportés ?

Chaque port (entrée et sortie) prend en charge 16 canaux MIDI, soit 16x16 au total via la connexion USB.

MODE D'EMPLOI USB MIDISPORT UNO M-AUDIO

Guide de l'utilisateur

Merci d'avoir acheté l'interface Uno MIDISPORT USB de M-Audio. La Uno est une interface MIDI 1-in/1-out avec compatibilité native pour les ordinateurs PC et Macintosh dotés de ports USB. La connexion Universal Serial Bus (USB) de la Uno assure des transferts de données MIDI fiables et rapides vers et à partir de votre ordinateur. La Uno est une interface portable, auto-alimentée et peut commodément être connectée au port USB de votre ordinateur, sans montage ni alimentation externe. La robuste boîte de l'Uno inclut aussi câbles USB et MIDI, évitant ainsi le besoin d'ennuyeux câbles supplémentaires. L'extension est aisée également : pour obtenir davantage de ports MIDI, il suffit d'installer d'autres Uno. Suivez les instructions d'installation de ce manuel pour pouvoir sans attendre vous servir de votre interface.

VEUILZ NE PAS CONNECTER la Uno à votre ordinateur tant que vous n'avez pas consulté les instructions d'installation pour votre système d'exploitation.

• REMARQUE : Seule la dernière révision matériel de la Uno est compatible en natif et fonctionnera sous Windows XP et Mac OS X sans pilote. Si vous disposez d'une version antérieure de la Uno, n'était pas compatible native (par exemple, elle ne s'installe pas automatiquement), vous devrez installer les derniers pilotes de notre site web.

Caracteristiques

L'interface MIDI/USB Uno présente les caractéristiques suivantes :

• 1 entrée /1 sortie MIDI via connexion USB (16x16 canaux MIDI)
• Compatible natif sous Windows XP et Mac OS X (pas de pilote nécessaire)
• Connexion haute vitesse pour ordinateurs PC ou Apple dotés d'un port USB Témoins lumineux d'entrée et de sortie MIDI Alimentation par bus (ne nécessite pas d'alimentation externe)
• Conception compacte et légère pour une mobilité totale

Contenu de l'emballage

L'emballage de la Uno contient :

• Interface Uno MIDI USB
• CD-Rom Gamme MIDISPORT de M-Audio pour Windows et Macintosh

Avant de brancher vous un ordinateur

Veuillez dire les informations d'installation concernant votre système d'exploitation

Aperçu des fonctionnalités

Cable et connecteur USB - Sert à relier la Uno et le port USB de votre ordinateur. Témoin USB - Lorsqu'il clignote, cela signifie que la Uno est allumée et qu'elle fonctionne. 3 Témoins MIDI in et MIDI out - Indiquent une activité d'entrée ou de sortie MIDI 4 Connecteur "TO MIDI OUT" - Brancher cette prise au port de sortie MIDI OUT de votre appareil externe (ex. Clavier, etc.) Connecteur "TO MIDI IN" - Brancher cette prise au port d'entrée MIDI IN de votre appareil externe (ex. Synthétiseur, boîte à rythme, expendeur MIDI, etc.)

Remarque : Si vous avez peur de vous mélanger avec les branchements MIDI, regardez les flèches sur chaque prise MIDI. Ces flèches indiquent dans quelle direction sont les données sur ce connecteur : par exemple, si les données sortent de votre clavier vers votre ordinateur ou si les données sortent de votre ordinateur vers le dispositif MIDI.

Présentation générale

MIDI est l'acronyme de "Musical Instrument Digital Interface" (interface numérique pour instruments de musique). Il s'agit du protocole utilisé par les claviers et autres dispositifs MIDI (modules de son, logiciel de séquencer, instruments virtuels, etc.) pour communiquer entre eux. La Uno fournit un port d'entrée MIDI et un port de sortie MIDI. Chaque port prend en charge 16 canaux MIDI.

Installation windows XP et mac OS x

Si vous utilise Windows XP ou Mac OS X, il suffit de brancher la Uno sur le port USB de votre ordinateur. Et voilà... La Uno étant compatible nativement, elle fonctionnera sans aucun pilote supplémentaire.

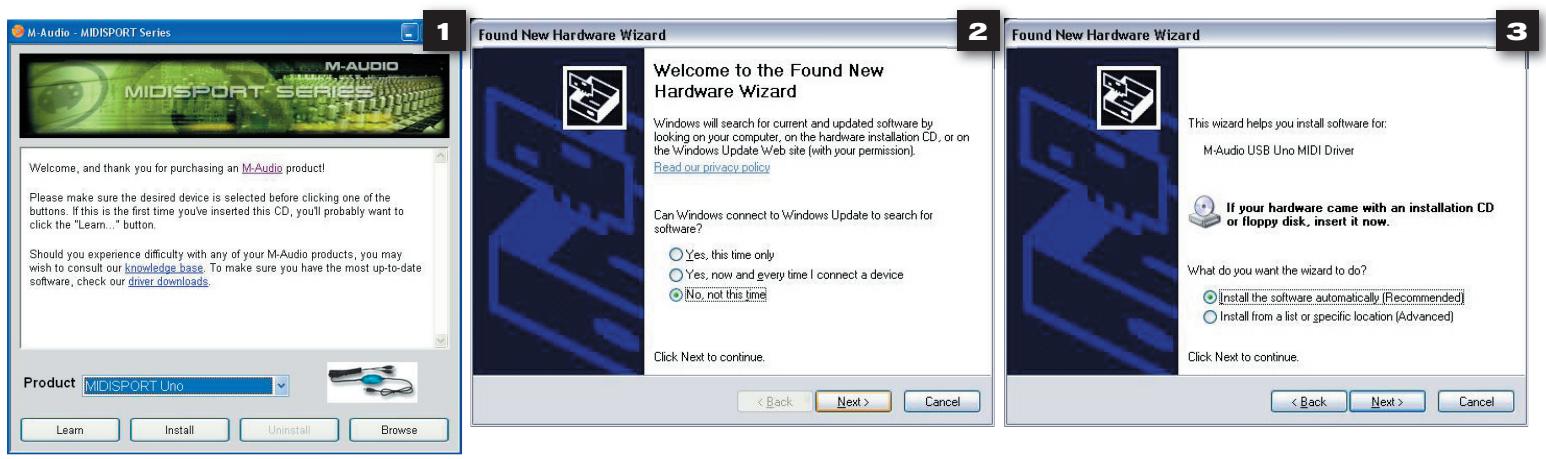

Instructions d'installation pour les utilisateurs avancés sous windows XP

Uno est compatible nativement, mais pour tous les utilisateurs avancés sous Windows XP souhaitant utiliser l'interface Uno dans plusieurs applications en même temps (fonctionnement multiclient), utiliser des commandes SysEx (system exclusif) ou utiliser d'autres périphériques audio USB nativement en même temps, il est préférable d’installer les pilotes spéciaux de M-Audio pour des performances optimales. Ces pilotes peuvent être installés de la manière suivante :

REMARQUE : NE CONNECTEZ PAS votre Uno à votre ordinateur tant que les fichiers pilotes appropriés n'ont pas été installés. Les instructions suivantes vous indiqueront quand brancher l'interface à votre ordinateur.

1. Insérez le CD-ROM des pilotes MIDISPORT dans le lecteur de CD-ROM de votre ordinateur.
2. L'ordinateur affichera automatiquement l'écran d'installation interactive illustré sur la figure 1. Si votre ordinateur ne lance pas automatiquement le programme d'installation, effectuez cette manoeuvre manuellement en cliquant sur Démarrer>Poste de travail>MIDISPORT Series.
3. Sélectionnez "MIDISPORT Uno" dans le menu déroulant puis cliquez sur "Install".
4. Suivez les instructions données à l'écran par le programme d'installation du pilote.
5. À différents stades de l'installation, des messages peuvent vous indiquer que le pilote n'a pas passé le test du logo Windows. Cliquez sur "Continuer" afin de poursuivre l'installation.
6. Une fois le programme d'installation terminé, cliquez sur "Finish".
7. Branchez-vous Uno sur un port USB libre.
8. Windows identifie l'interface et vous demande si vous souhaitez chercher un pilote sur Internet. Sélectionnez "Non, pas cette fois" et presssez sur "Suivant" (2).
9. Windows va maintenant ouvrir à nouveau l'Assistant nouveau matériel détecté (3).
10. Sélectionnez l'option "Installer le logiciel automatique" puis cliquez sur Suivant.
11. Une fois l'assistant terminé, cliquez sur "Terminer".
12. Dès que l'assistant est terminé, vous verrez apparaitre une fenêtre vous précisant que votre nouveau matériel est installé et prêt à être utilisé.

Installation des pilotes pour windows 98/me

VEUILLEZ NE PAS brancher la Uno pour l'instant.

1. Insérez le CD-ROM d'installation MIDISPORT. Le programme d'installation devrait être démarré automatiquement. Si ce n'est pas le cas, choisissez "Exécuter" dans le menu Démarrer, tapez "D:\autorun" (sans les guillemets) si la lettre de votre lecteur CD-ROM est "D", et appuyez sur Entrée. Si votre lecteur CD-ROM est identifié par une autre lettre, veillez à entrer la lettre correcte dans la ligne de commande Exécuter.
2. Sélectionnez "MIDISPORT Uno" dans le menu déroulant.
3. Cliquez sur "Install driver".
4. Suivez les instructions qui s'affichent à l'écran.
5. Quand l'installation est terminée, quittez le programme d'installation.
6. Branchez la Uno dans un port USB libre de votre ordinateur.

Windows poursuivra l'installation des pilotes USB et MIDI de votre Uno. Il se peut que Windows vous demande de redémarrer votre ordinateur. Si c'est le cas, vous pouvez redémarrer et commencer à utiliser votre Uno.

Installation des pilotes pour windows 2000

VEUILLEZ NE PAS brancher la Uno pour l'instant.

1. Insérez le CD-ROM d'installation MIDISPORT. Le programme d'installation devrait être démarré automatiquement. Si ce n'est pas le cas, choisissez "Exécuter" dans le menu Démarrer, tapez "d:\autorun" (sans les guillemets) si la lettre de votre lecteur CD-ROM est "D", et appuyez sur Entrée. Si votre lecteur CD-ROM est identifié par une autre lettre, veillez à entrer la lettre correcte dans la ligne de commande Exécuter.
2. Sélectionnez "MIDISPORT Uno" dans le menu déroulant.
3. Cliquez sur "Install drivers".
4. Suivez les instructions qui s'affichent à l'écran.
5. Quand l'installation est terminée, quittez le programme d'installation.
6. Branche la Uno dans un port USB libre de votre ordinateur. Windows reconnaîtra automatiquement la Uno et demandera le CD-ROM d'installation de la Uno.
7. Sélectionnez le lecteur de CD-ROM et cliquez sur "OK". Windows vous demandera à nouveau de sélectionner le lecteur de CD-ROM, cette fois pour le pilote MIDI.
8. Windows indiquera que les pilotes n'ont pas été signés numériquement. Cliquez sur Oui pour poursuivre l'installation.
9. Sélectionnez une nouvelle fois le lecteur.
10. Cliquez sur "OK" pour terminer l'installation.

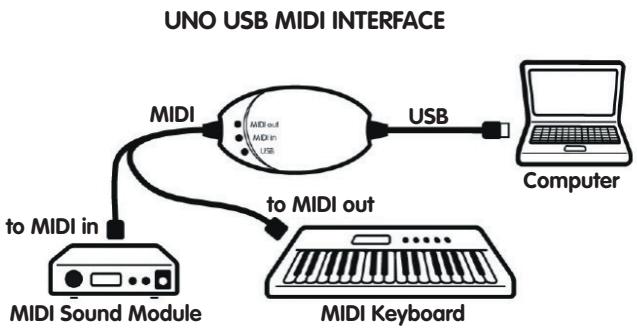

Configuration de votre studio MIDI

Une configuration typique de système MIDI pourrait composer libre un ordinateur, un logiciel de séquenceur MIDI, un clavier de commande MIDI ainsi qu'un module de sons compatible MIDI. Cette configuration est illustrée ci-dessous :

Dans la configuration décrite ci-dessus, l'Uno est utilisé pour diriger les données MIDI entre le clavier de commande, le module de son et l'ordinateur. Pour régler la Uno de cette façon :

1. Branchez la Uno à votre ordinateur via le cable USB.
2. Branchez le câble "To MIDI Out" sur le port MIDI Out de votre clavier.
3. Branchez l'autre cable, appelé "To MIDI in", au jack MIDI In de votre module de sons.

Remarque importante : La Uno n'est pas un dispositif MIDI THRU : les données MIDI reçues au niveau de son port d'entrée MIDI ne peuvent jamais être envoyées directement vers son port de sortie MIDI. Cependant, les données reçues sur le port MIDI In peuvent être transmises via l'ordinateur vers le port MIDI Out de la Uno.

Attention : Des décharges électrostatiques, des brefs parasites électriques temporaires et des perturbations radio (RF) peuvent enrayer le bon fonctionnement de l'appareil. Si vous rencontrez ce problème, débranchez l'appareil et rebranchez-le pour rétablir un fonctionnement normal.

Termes de la garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Merci d'avoir enregistré votre nouveau produit M-Audio. Si vous le faites immédiatement, vous bénéficierez d'une couverture complete de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la meilleure qualité qui soit. Enregistrez-vous en ligne sur www.m-audio.fr/register pour être tenu au courant des dernières mises à jour produits et avoir une chance de gagner des cadeaux M-Audio !!
