JAMLAB - Interface audio M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio
Marque	M-Audio
Modèle	JamLab
Dimensions (approx.)	75 x 30 x 15 mm
Poids (approx.)	30 g
Alimentation	Bus USB
Convertisseur	16 / 24 bits
Entrée guitare	1 x Jack 6,35 mm (TS)
Sortie casque / ligne	1 x Jack 3,5 mm (stéréo)
Fréquence d'échantillonnage	44,1 kHz / 48 kHz
Systèmes d'exploitation compatibles	Mac OS X, Windows XP
Logiciel inclus	GT Player Express
Fonctions	Réglage gain d'entrée, contrôle niveau de sortie, volume gauche/droite indépendant, sourdine, réglage de la profondeur de bits
Contenu du CD	Pilotes, manuel, boucles ProSessions (165 Mo de fichiers WAV), morceaux MP3
Garantie	Consultez www.m-audio.com/warranty
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Précautions de sécurité	Éviter l'humidité, les chocs et les températures extrêmes. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Non applicable. Pour toute réparation, contacter le support technique M-Audio.

FOIRE AUX QUESTIONS - JAMLAB M-AUDIO

Comment installer le pilote JamLab ?

Insérez le CD fourni et suivez les instructions. Sous Windows, le panneau de configuration apparaît. Sous Mac, allez dans Préférences Système > JamLab. Pour les mises à jour, cliquez sur 'Check for driver updates' dans l'onglet About du panneau de commande.

Comment régler le gain d'entrée de la guitare ?

Ouvrez le panneau de commande JamLab, onglet 'Input Gain'. Si votre guitare a des micros simple bobinage, réglez vers 10. Pour des micros humbucker ou actifs, réglez vers 0. Si le niveau est trop bas, augmentez ce curseur, mais ne modifiez pas le niveau d'entrée dans GT Player Express.

Comment appliquer des effets de guitare avec GT Player Express ?

Lancez GT Player Express. Cliquez sur Options > Preferences, onglet Audio, et réglez comme indiqué dans le manuel. Activez le bouton Power (1) du rack d'effets, sélectionnez un preset (ex: Rock Solo) avec le cadran (2) et cliquez sur Load (3). Utilisez le bouton Output (5) pour ajuster le volume.

Comment charger les boucles ProSessions fournies ?

Copiez le dossier WAV du CD sur votre bureau. Dans GT Player Express, cliquez sur le bouton Playlist, puis Add. Sélectionnez le dossier copié et choisissez les fichiers. Enregistrez la playlist. Sur le Track Player, utilisez Mode et Repeat pour lire en boucle.

Comment répéter une boucle en continu ?

Sur le Track Player, appuyez sur le bouton Mode jusqu'à afficher 'Play One', puis activez Repeat. Cliquez sur Play. La boucle unique sera jouée en continu. Pour une playlist complète, choisissez 'Play All' et Repeat.

Pourquoi le son de la guitare est-il trop faible ?

Vérifiez le réglage Input Gain dans le panneau de commande JamLab (onglet Input Gain). Augmentez-le si nécessaire. Assurez-vous que le volume de sortie (Output Levels) n'est pas à zéro et que le mode Mute est désactivé.

Puis-je utiliser un casque avec JamLab ?

Oui, branchez un casque sur la sortie Jack 3,5 mm. Réglez le volume de sortie dans le panneau de commande. Commencez à un niveau bas pour éviter un volume élevé.

Quelle est la différence entre les modes 16 bits et 24 bits ?

Le mode 24 bits offre une meilleure qualité audio (plage dynamique plus large). Le mode 16 bits est utile pour la compatibilité avec certaines applications qui ne supportent pas le 24 bits. Le réglage se fait dans l'onglet Performance du panneau de commande.

Comment mettre à jour le pilote JamLab ?

Ouvrez le panneau de commande JamLab, onglet About. Cliquez sur le lien 'Check for driver updates'. Votre navigateur vous mènera au site M-Audio pour télécharger la dernière version si disponible.

Où trouver l'assistance technique M-Audio ?

Consultez le site www.m-audio.fr. Pour la France, téléphonez au 0 820 000 731 (PC) ou 0 820 391 191 (Mac), ou envoyez un email à [e-mail]. Les informations de contact pour d'autres pays sont dans le manuel.

MODE D'EMPLOI JAMLAB M-AUDIO

Guide de l'utilisateur

Félicitations pour votre achat du JamLab. Ce document explique le fonctionnement de base du panneau de contrôle du JamLab ainsi que du logiciel GT Player Express. Il aborde aussi l'utilisation des boucles M-Audio ProSessions et des chansons MP3 avec GT Player Express.

Un guide pour le GT Player Express est aussi inclus sur le CD JamLab. Pour plus d'informations sur GT Player Express, merci de consulter ce document.

Panneaux de configuration

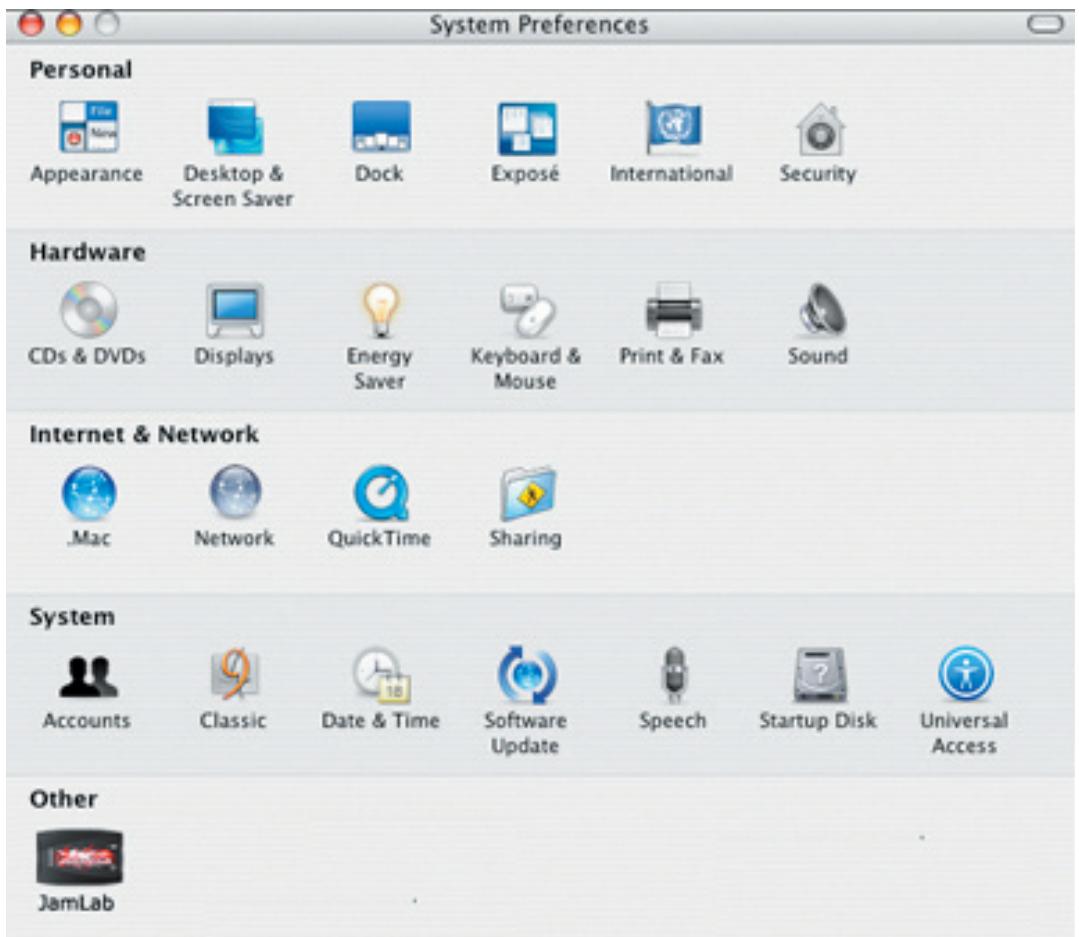

Sous Mac OS X, allez dans les préférences système et double-cliquez sur l'icone JamLab.

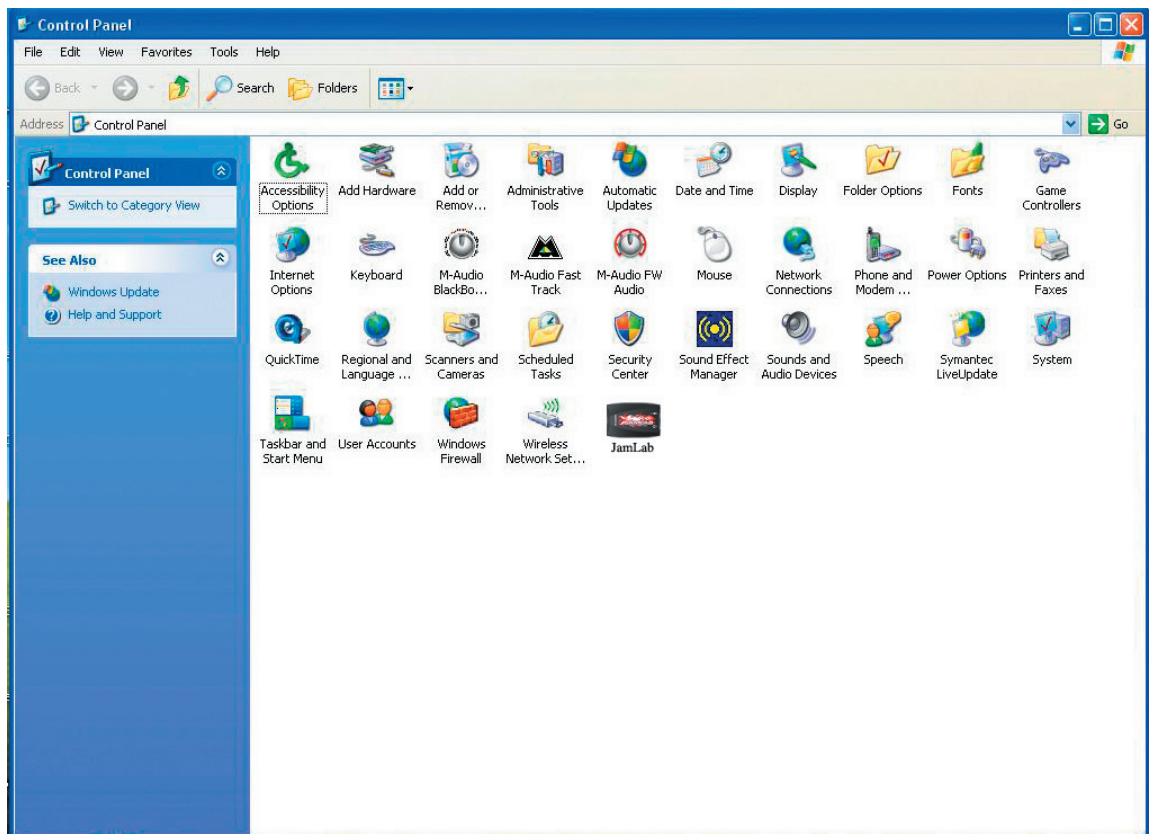

Dans Windows XP, allez dans le Panneau de configuration et double-cliquez sur l'icone JamLab.

Le panneau de commande de JamLab s'ouvre.

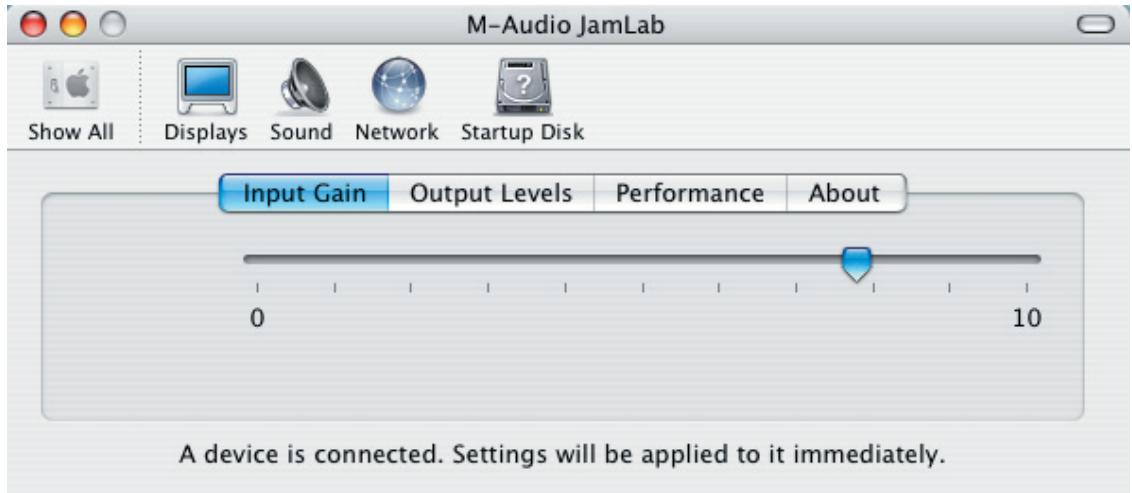

L'onglet Input Gain vous permet de renforcer le signal d'entrée de la guitare vers l'ordinateur. Si vous utilise une guitare avec des micros à bobine simple, ce réglage devra avoir une valeur approchant 10. Si vous utilise une guitare avec micros actifs ou "humbucking", ce réglage sera plus proche de 0. En réglant le niveau jusqu'à 0, vous rendrez l'entrée de guitare silencieuse.

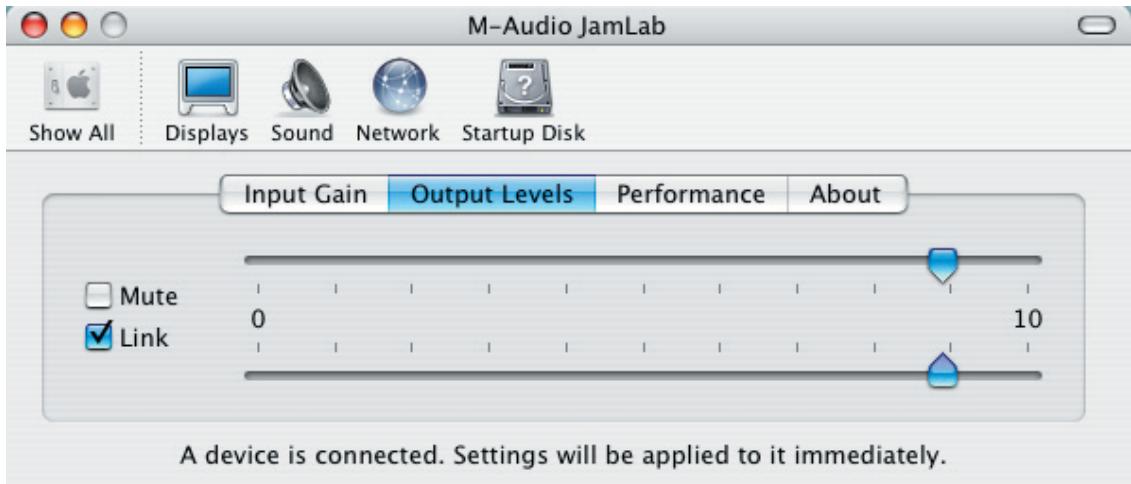

L'onglet Output Levels vous permet de contrôler le niveau de sortie global de la JamLab. Si vous branchez JamLab sur un casque ou des enceintes actives SANS bouton de contrôle du volume, vous désirez pour ce réglage une valeur proche de 0. Commencez bas, puis montez le volume de sortie jusqu'à ce que vous trouviez le bon volume pour votre casque ou vos haut-parleurs. Le bouton Link vous permet de contrôler le niveau de sortie des signaux gauche et droit en même temps. Si vous cliquez sur le bouton Link, la coche sera supprimée et vous pourrez contrôler les volumes gauche et droit séparément. Un nouveau clic sur le bouton Link liera à nouveau les curseurs de volume gauche et droit. Cliquer sur le bouton Mute coupe la sortie du JamLab.

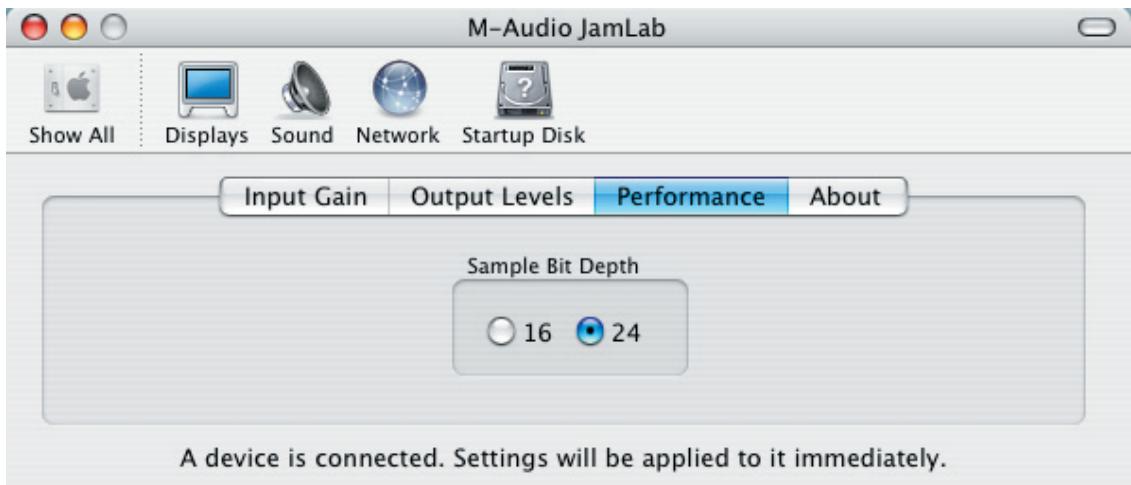

L'onglet Performance vous permet de régler la profondeur de bit du JamLab. Le réglage par défaut est 24 bits, cependant 16 bits est possible au cas où vous devriez utiliser JamLab avec une application qui ne prend pas en charge le fonctionnement en 24 bits.

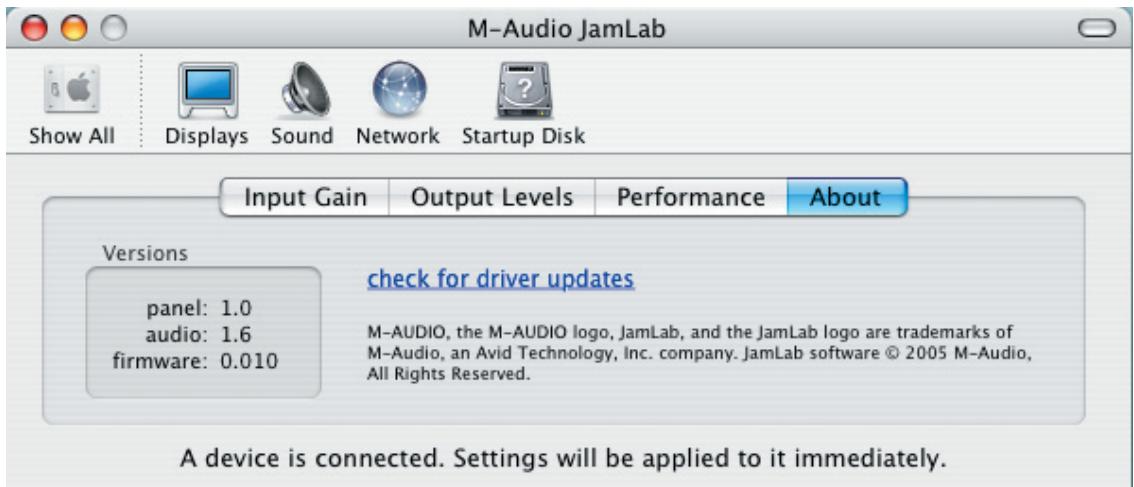

L'onglet About contient des informations utiles sur votre JamLab. Au cas où vous devriez appeler l'assistance technique M-Audio pour recevoir de l'aide en lien avec votre JamLab, on vous demandera les informations données sur cet écran. Cet onglet compte également un lien "Check for driver updates". Si votre ordinateur est connecté à l'Internet, un clic sur ce lien cherchera sur le site web de M-Audio un pilote JamLab mis à jour.

Jouer avec les effets

Démarrez l'application GT Player Express.

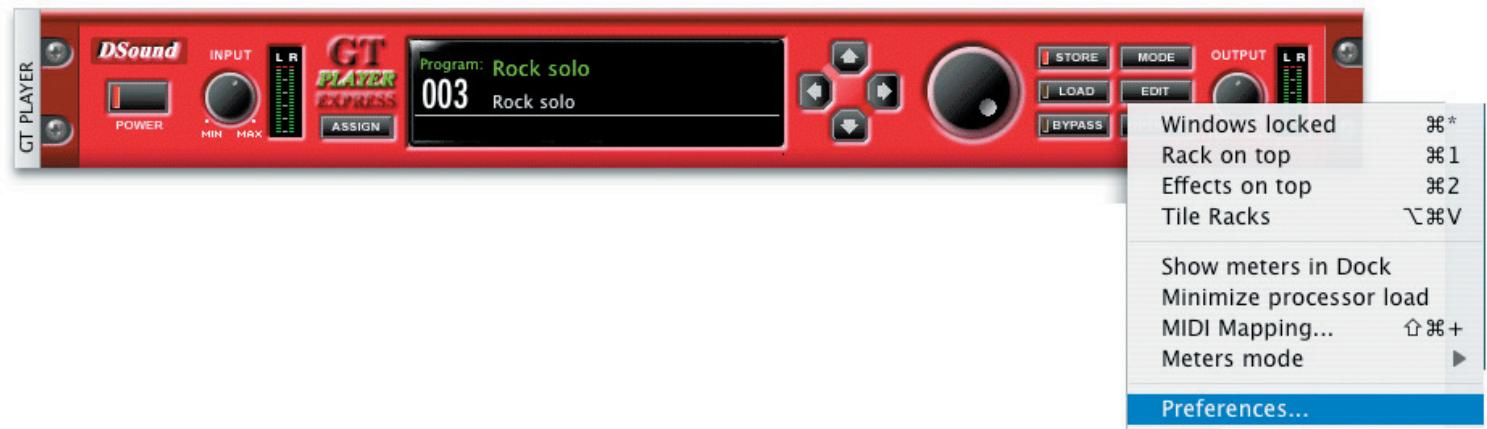

D'abord, cliquez sur le bouton Options (4) placé sur le côté droit de la piste d'effets. Une liste déroulante apparaitra. Cliquez sur Preferences.

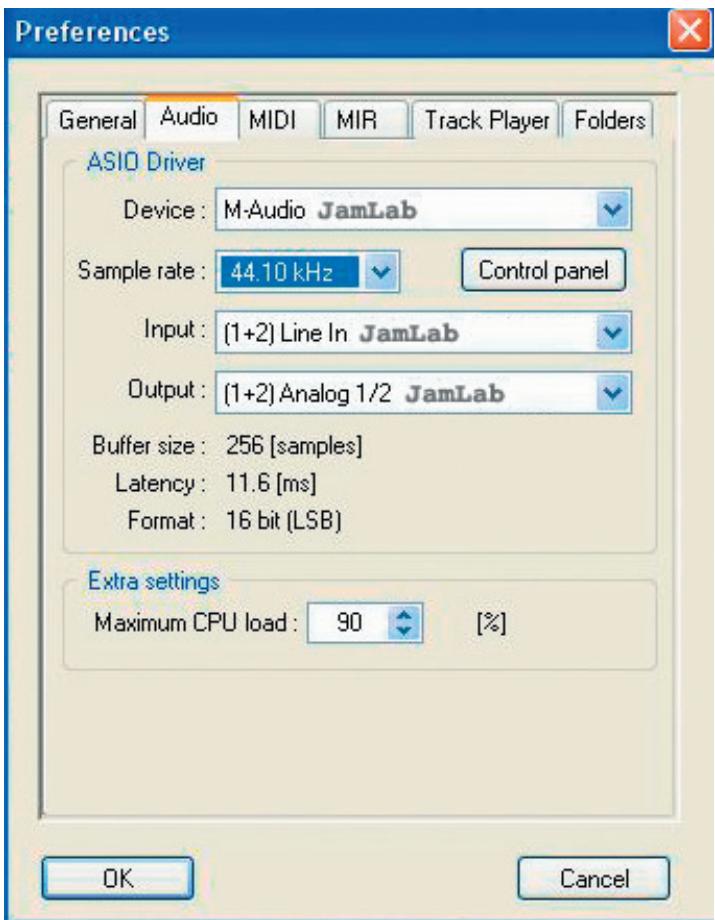

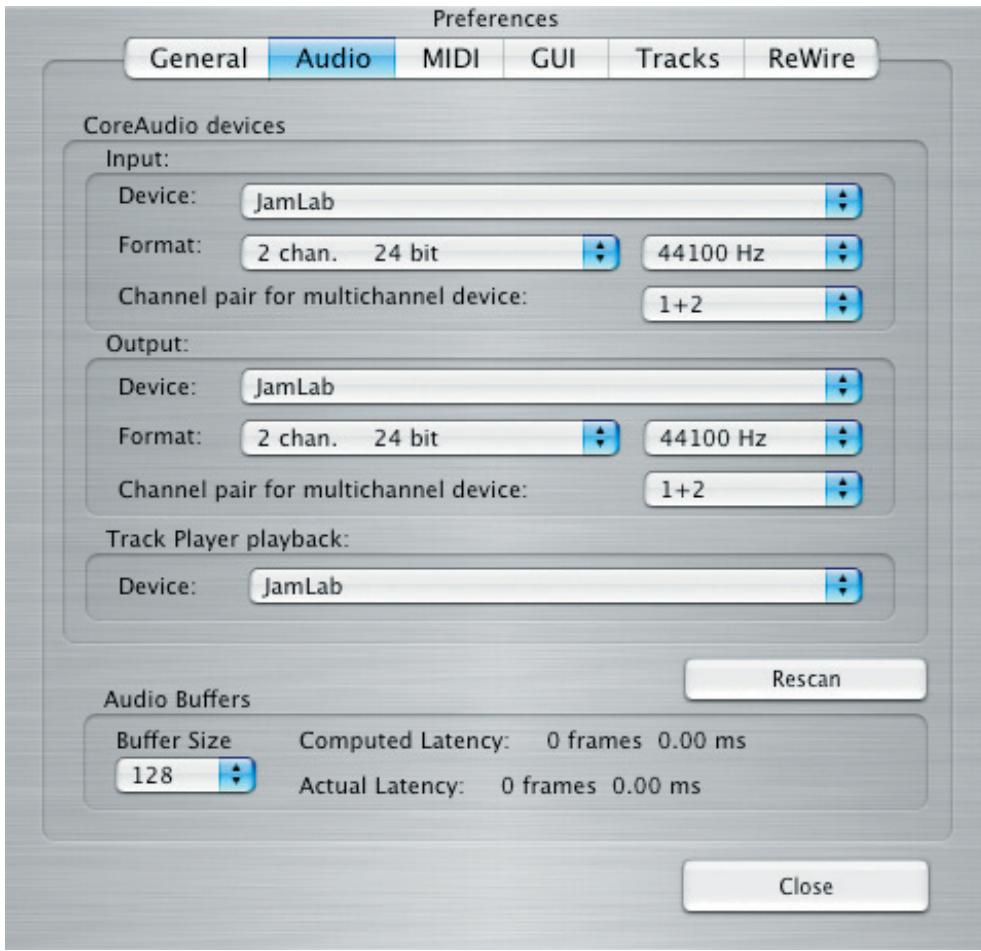

Cliquez sur l'onglet Audio et ajustez les réglages de façon à ce qu'ils correspondent aux captures d’écran ci-dessous pour Mac OS X ou Windows XP. Cliquez ensuite sur Close sur Mac ou OK sur PC.

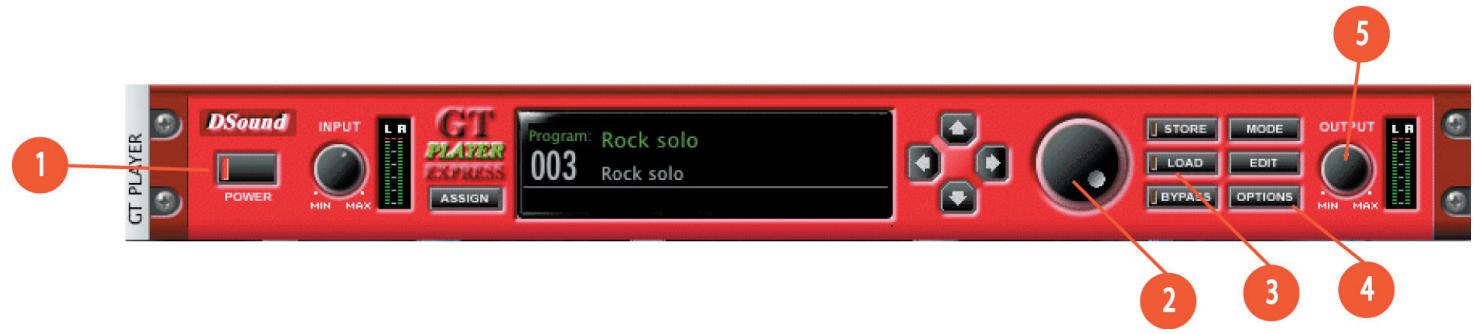

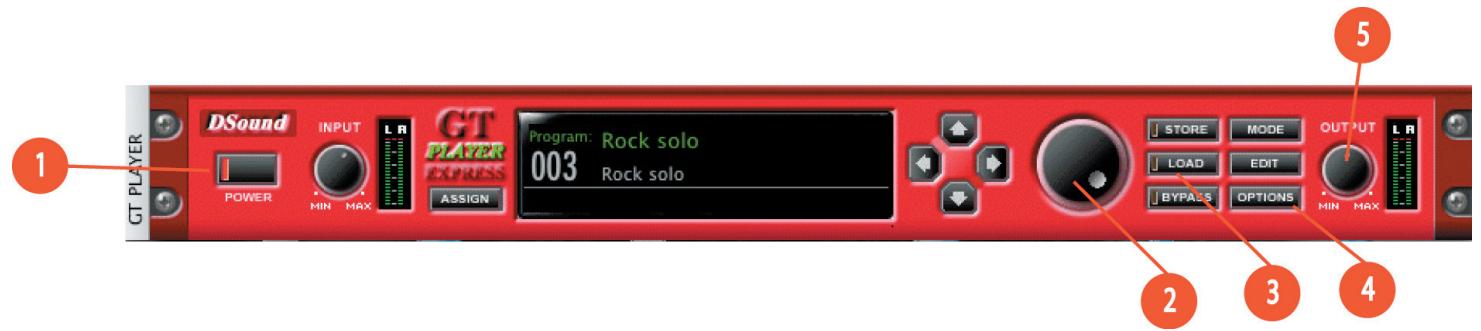

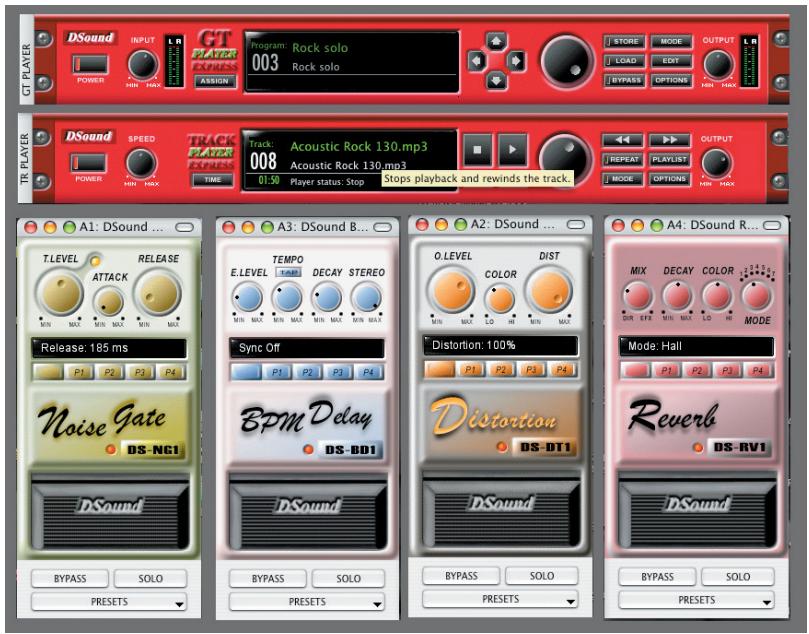

Cliquez sur le bouton Power (1) du rack d'effets et le bouton s'allumera. Utilisez le cadran de sélection (2) pour sélectionner le preset Rock Solo et cliquez sur le bouton Load (3). Vous pouvez maintenant jouer sur votre guitare et entendre les effets. Les pédales d'effets utilisées pour créer ce preset apparaitront sur l'écran. Utilisez votre souris pour ajuster les valeurs de paramètre de pédale. Utilisez le bouton Output (5) pour ajuster le volume.

Si le niveau d'entrée est trop faible, retournez dans le Panneau de commande de la JamLab et montez-y le curseur Input. NE MONTEZ PAS le niveau d'entrée du rack d'effets de GT Player Express. Continuez à utiliser le cadran (2) et le bouton Load (3) pour essayer différents preset.

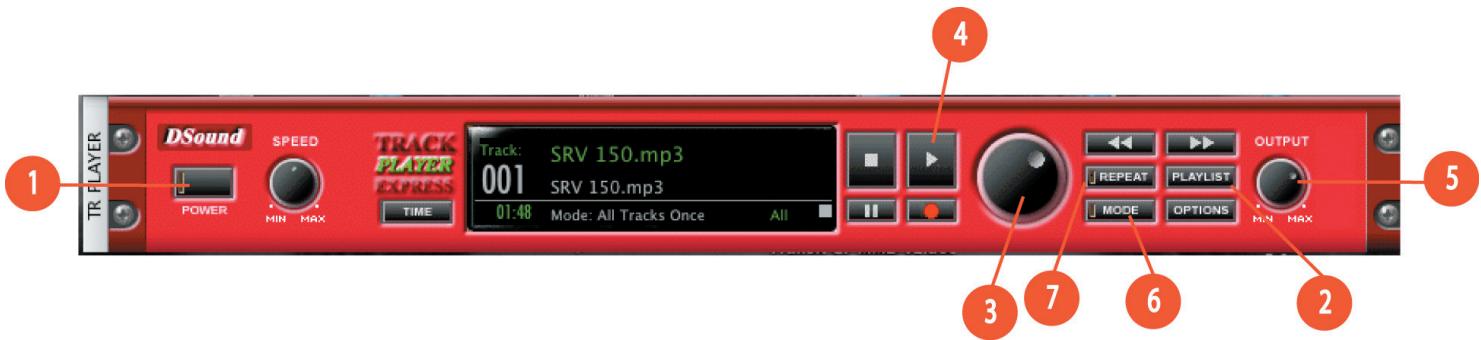

Utilisation du track player

Le Track Player (lecteur de piste) vous permet de charger des fichiers d'accompagnement. Sous Mac OS X, vous pouvez charger des fichiers. MP3, WAV, AIFF, AAC et MP4. Sous Windows XP, vous êtes limités aux fichiers. WAV.

Votre CD JamLab comprend 165 Mo de boucles de percussions ProSessions de M-Audio en format. WAV, de sorte que vous puissiez les utiliser. Ces fichiers sont des enregistrements de vrais percussionnistes jouant des petites parties de morceaux que vous pouvez assembler pour faire vos propres morceaux.

Dans Windows XP, le Track Player est équipé d'une playlist faite de fichiers WAV de ProSessions de M-Audio.

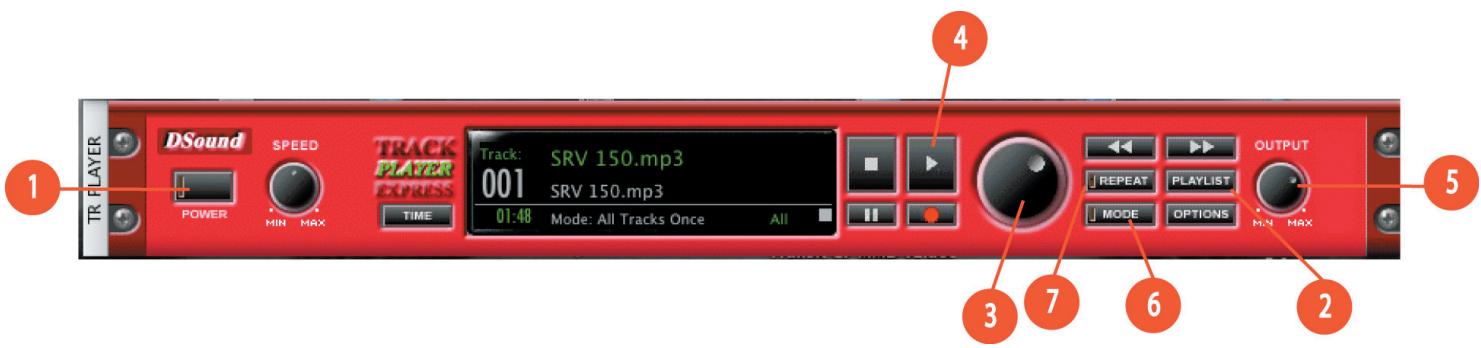

Cliquez sur le bouton Power (1) et pressez sur le bouton Play (4). Les fichiers seront lus et vous pourrez jouer sur ce fond. Si vous son de guitare couvre tout le volume de lecture des percussions, montez le volume Output (5) sur le Track Player.

Les boucles M-Audio ProSessions sont données sous forme de parties de morceaux : Intro, Verse, Chorus, Bridge, Ending, etc. Le Track Player de GT Player Express a une fonction de répétition qui permet une lecture boucle à boucle sans interruption. Le Track Player compte aussi deux modes de répétition : Play One (un seul) ou Play All (tous). Play One vous permet de charger une boucle de percussions et qu'elle soit répétée encore et encore. Play All vous permet de charger une playlist de boucles qui vous permet de placer vos boucles en ordre, comme dans un morceau. Le Track Player jouera toutes les boucles dans l'ordre dans lequel elles sont données, puis répétera la playlist depuis le début, quand la dernière boucle est jouée.

Pour utiliser les boucles de percussions ProSessions, vous devez d'abord copier le dossier WAV à partir du CD JamLab sur le bureau de votre ordinateur. Lancez ensuite GT Player Express. N'oubliez pas de cliquer sur le bouton d'alimentation, tant pour GT Player que pour le Track Player.

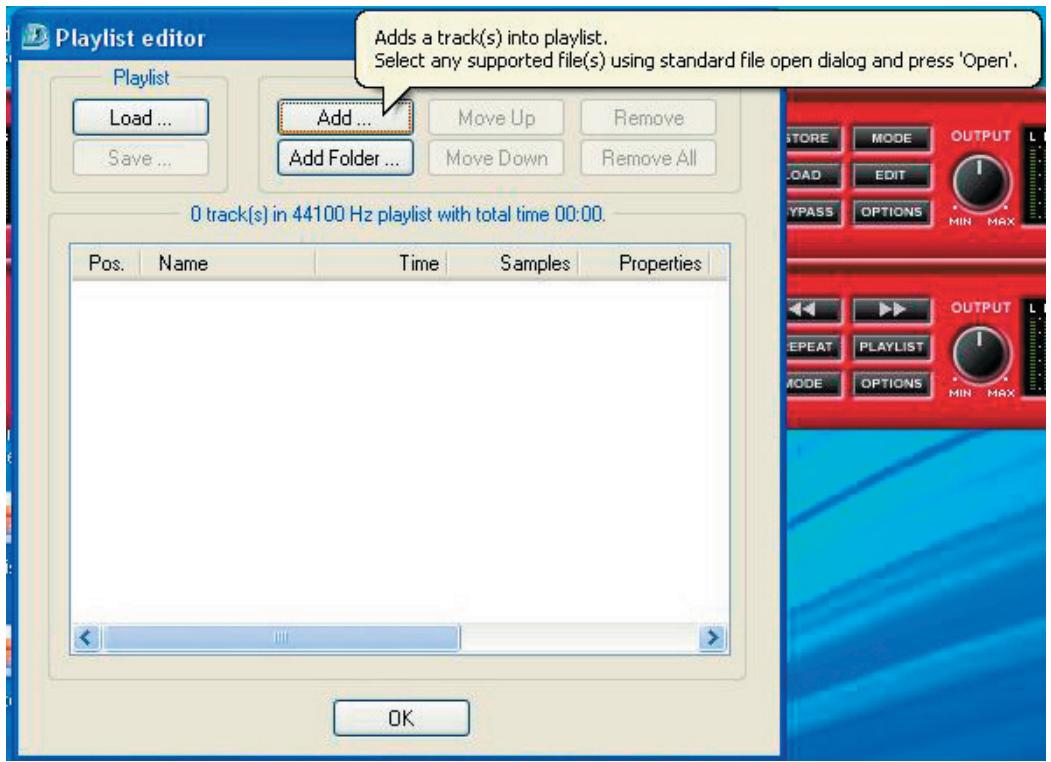

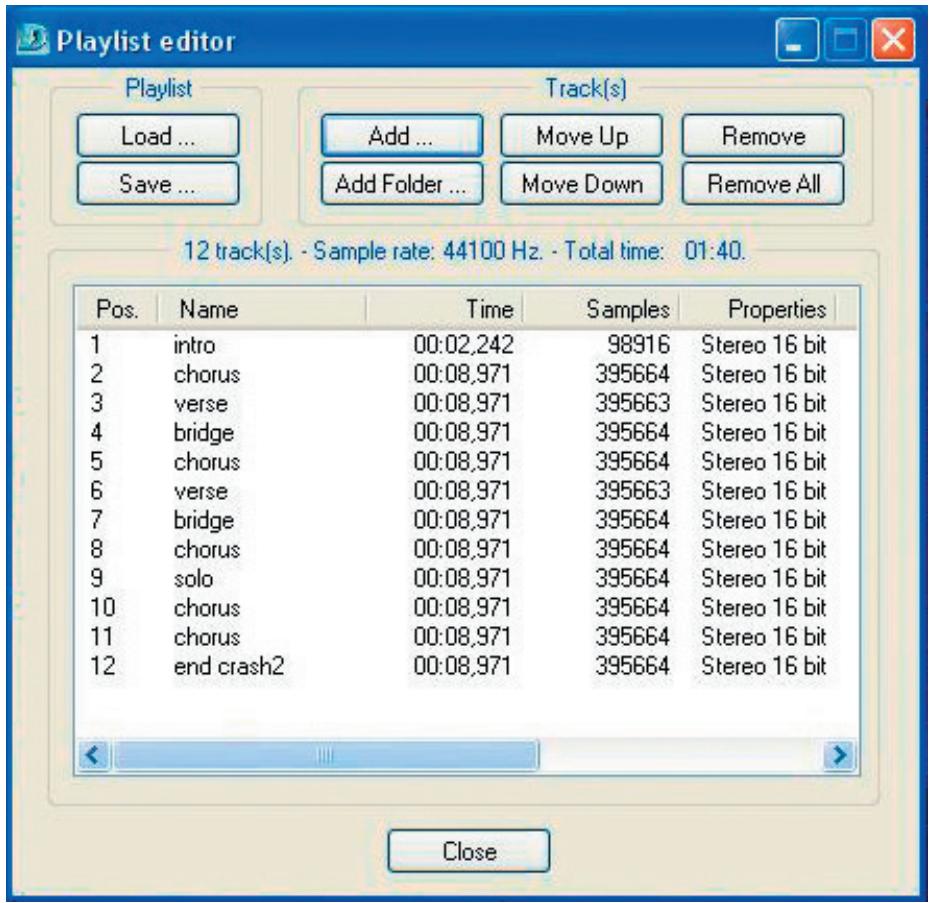

Cliquez ensuite sur le bouton Playlist, ce qui fera apparaître la fenêtre du Playlist Editor. Cliquez ensuite sur le bouton Add.

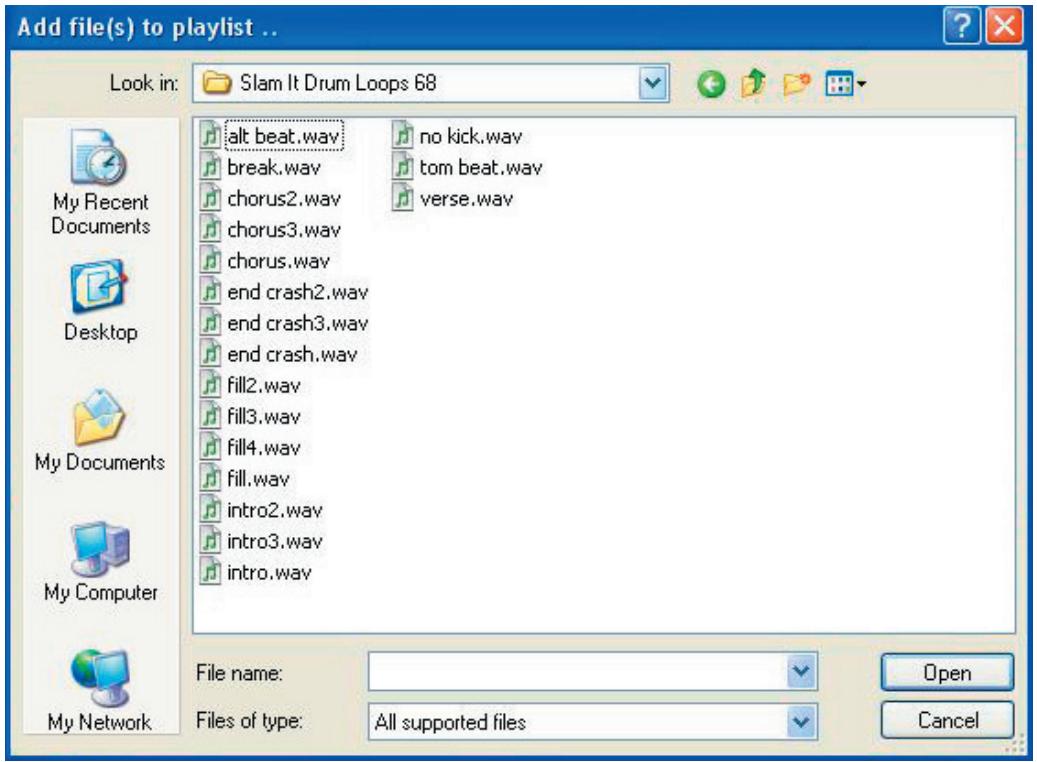

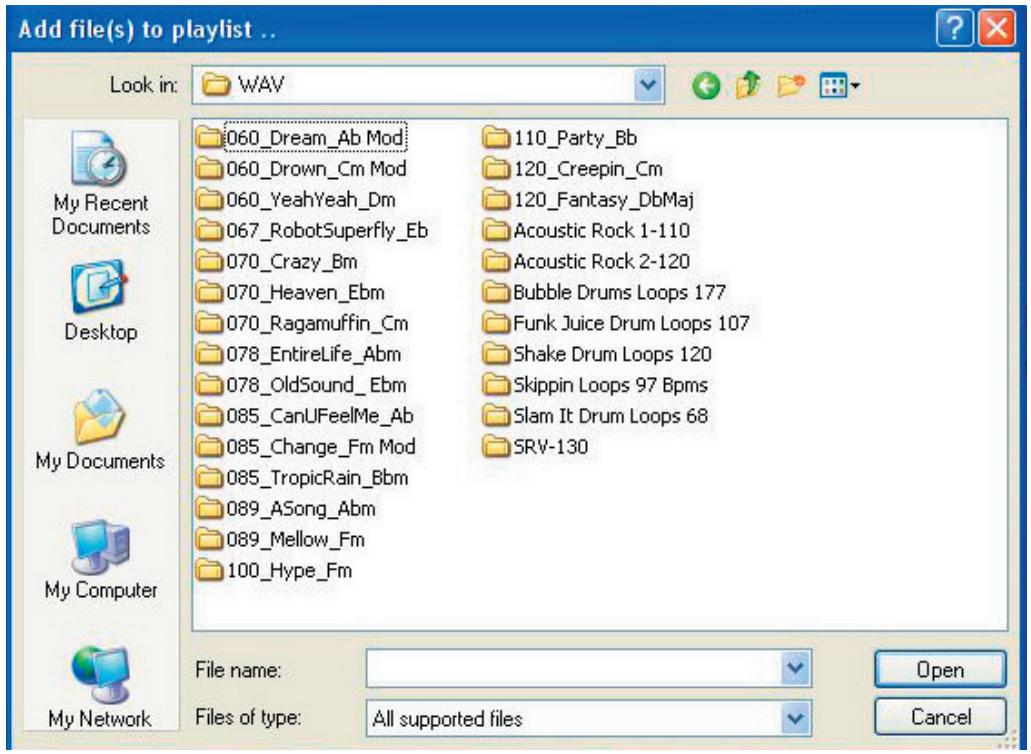

Repérez le dossier. WAV sur votre bureau. Cliquez maintenant sur le dossier "Slam It Drum Loops 68" et cliquez sur "Ouvrir".

Toutes les boucles dans le dossier "Slam It Drum Loops 68" seront affichées. Sélectionnez le fichier "intro.wav" et cliquez sur "Ouvrir".

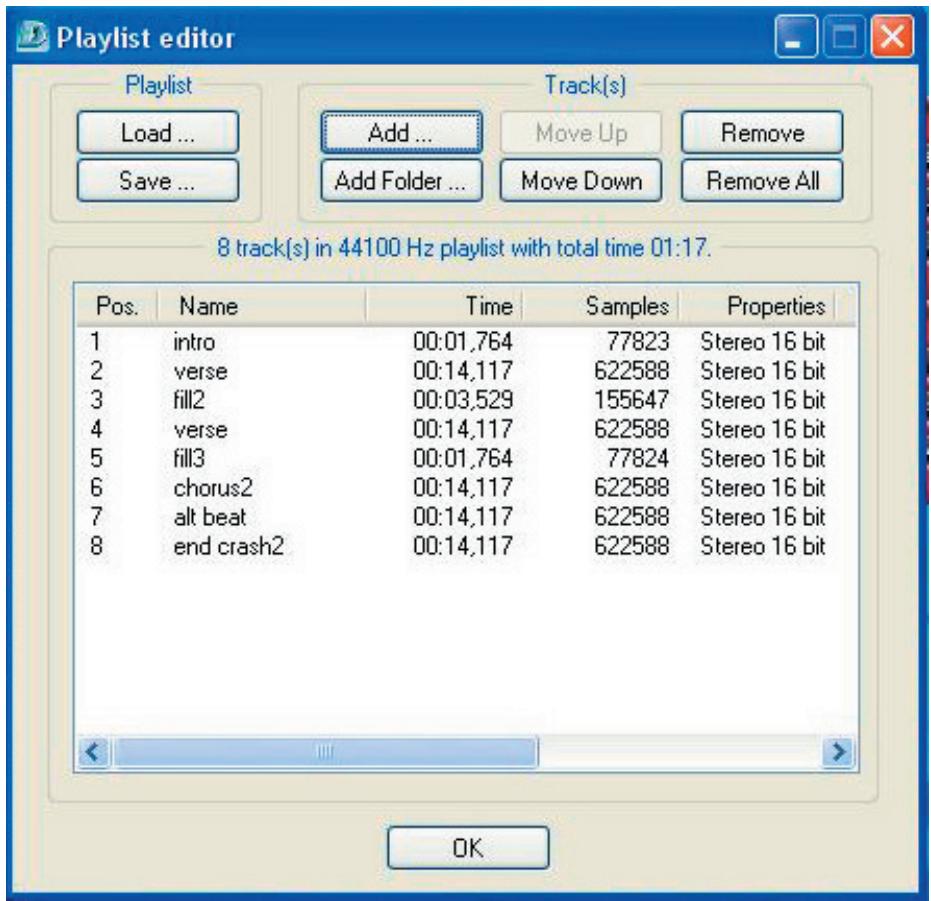

Répétez ce processus jusqu'à ce que les boucles soient ajoutées dans le même ordre que dans les captures d'écran ci-dessous. Cliquez ensuite sur le bouton "Enregistrer".

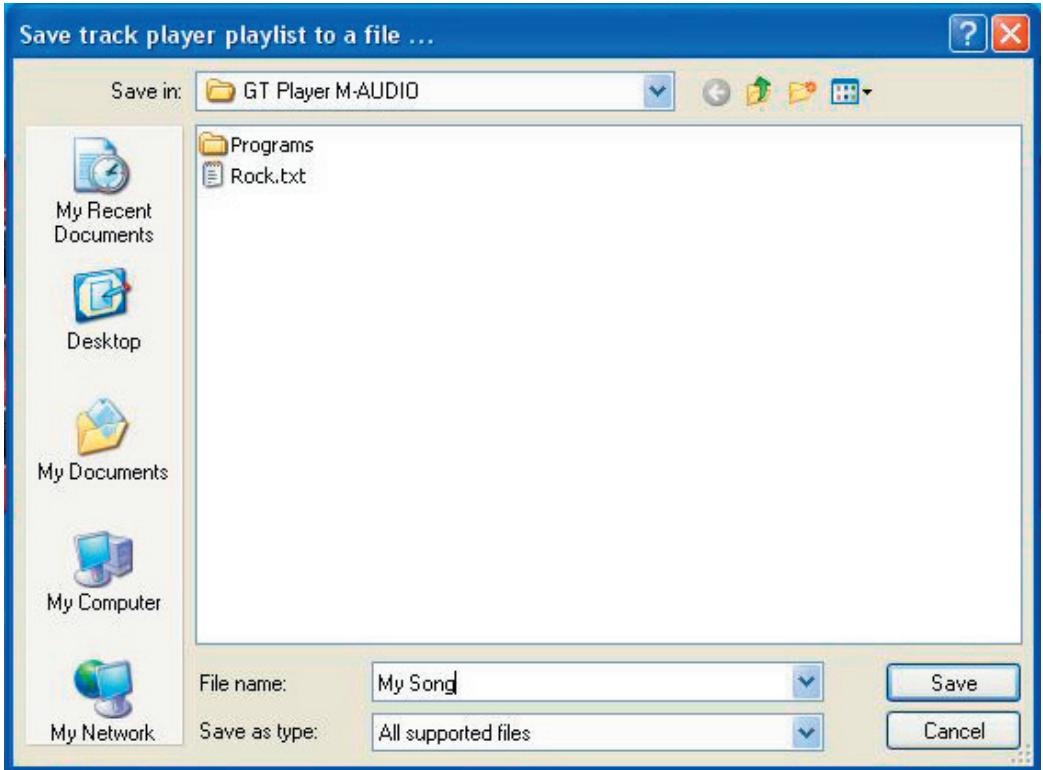

Nommez le fichier "My Song" et cliquez sur "Save". Votre nouvelle playlist est maintenant enregistrée.

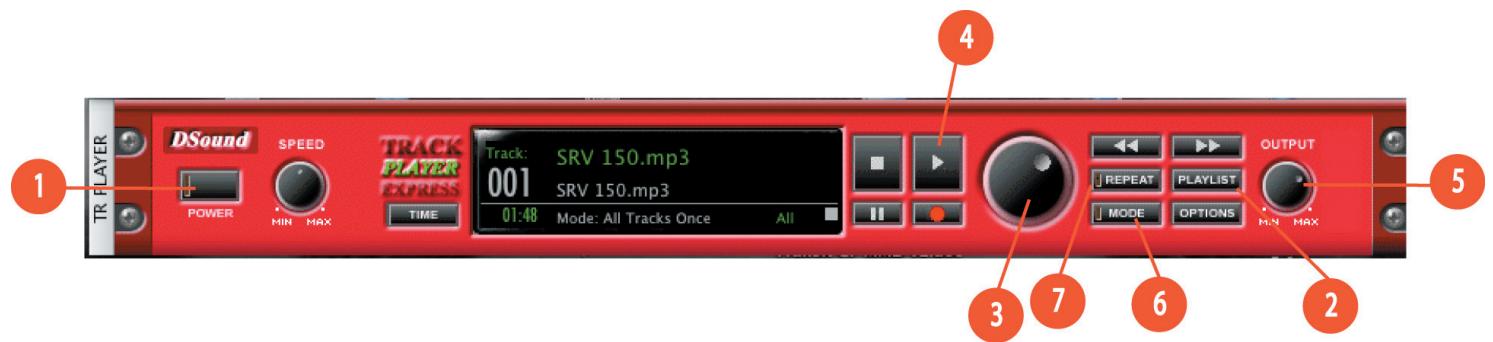

Sur le Track Player, cliquez sur le bouton Mode (6) jusqu'à ce que l'affichage indique "Play All". Cliquez ensuite sur le bouton Repeat (7). Vous pouvez maintenant cliquer sur le bouton Play (4) et entendre votre nouvelle playlist de boucles de percussions.

Pour jouer une boucle de percussions de façon continue, jusqu'à qu'une playlist entière, chargez simplement un fichier. Cliquez sur le bouton MODE jusqu'à ce que l'affichage indique "Play One". Cliquez sur le bouton Repeat et pressez sur Play. Seule la boucle de percussions unique sera maintenant jouée de façon continue.

Chargement de morceaux. MP3

Nous avons également créé pour vous quelques morceaux de percussion en format MP3. Ceux-ci ont été réalisés à partir des mêmes fichiers WAV de ProSessions. Arranger des boucles WAV en playlists est parfait pour l'écriture de morceaux. Ces morceaux de percussions MP3 ont été créés spécialement pour vous donner quelque chose sur lequel vous pouvez commencer immédiatement à improviser. N'oubliez pas que les fichiers MP3 peuvent uniquement être utilisés avec GT Player Express sous Mac OS 10.3.9 ou supérieur.

D'abord, vous devez copier le dossier de morceaux de percussions. MP3, à partir du CD-Rom, sur votre bureau.

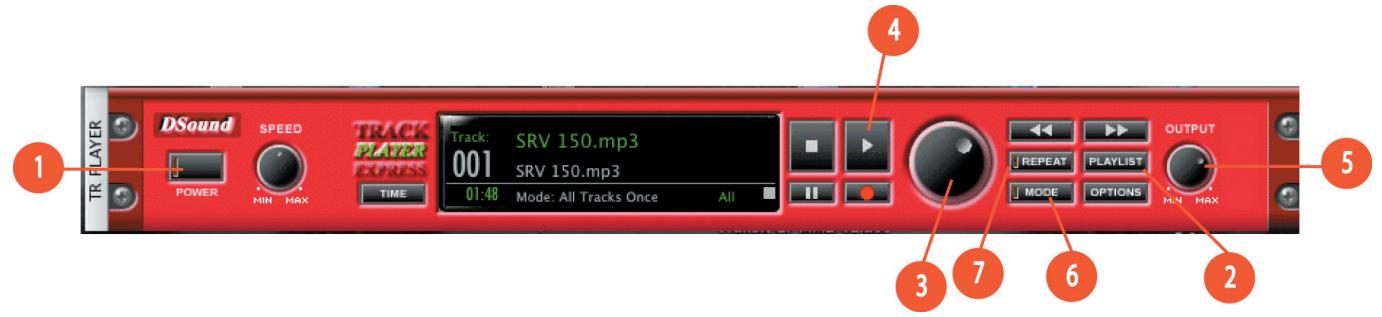

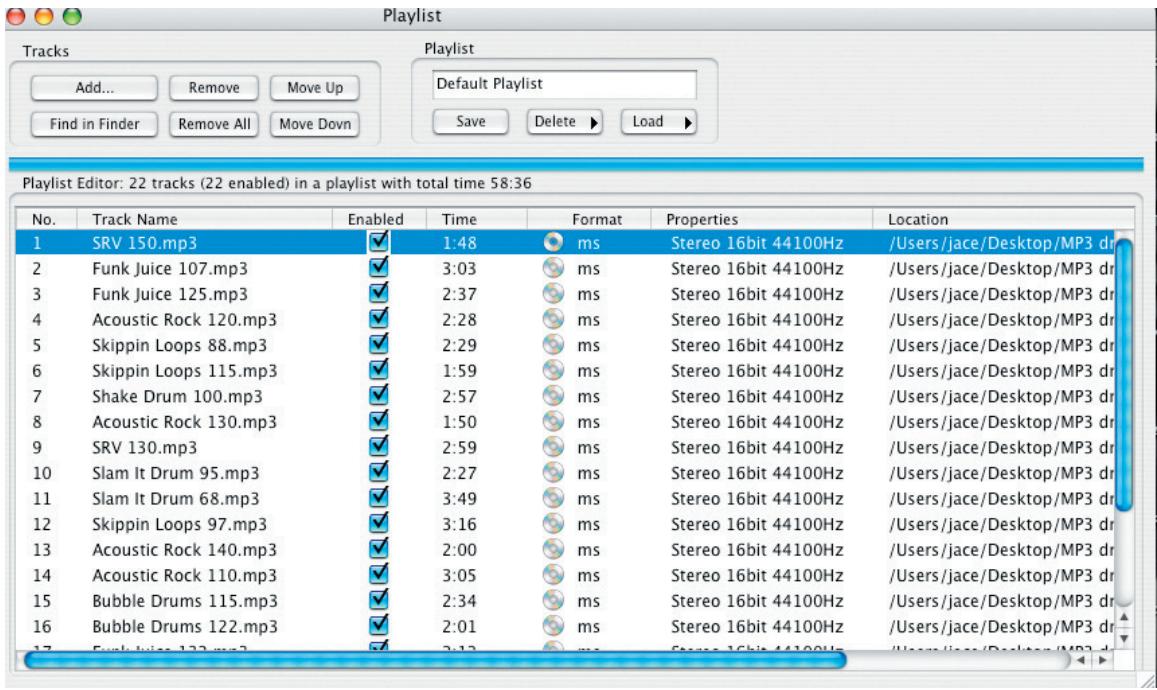

Sur le Track Player, pressez sur le bouton Playlist (2). L'écran Playlist s'affichera. Cliquez sur Add dans la partie supérieure gauche de l'écran.

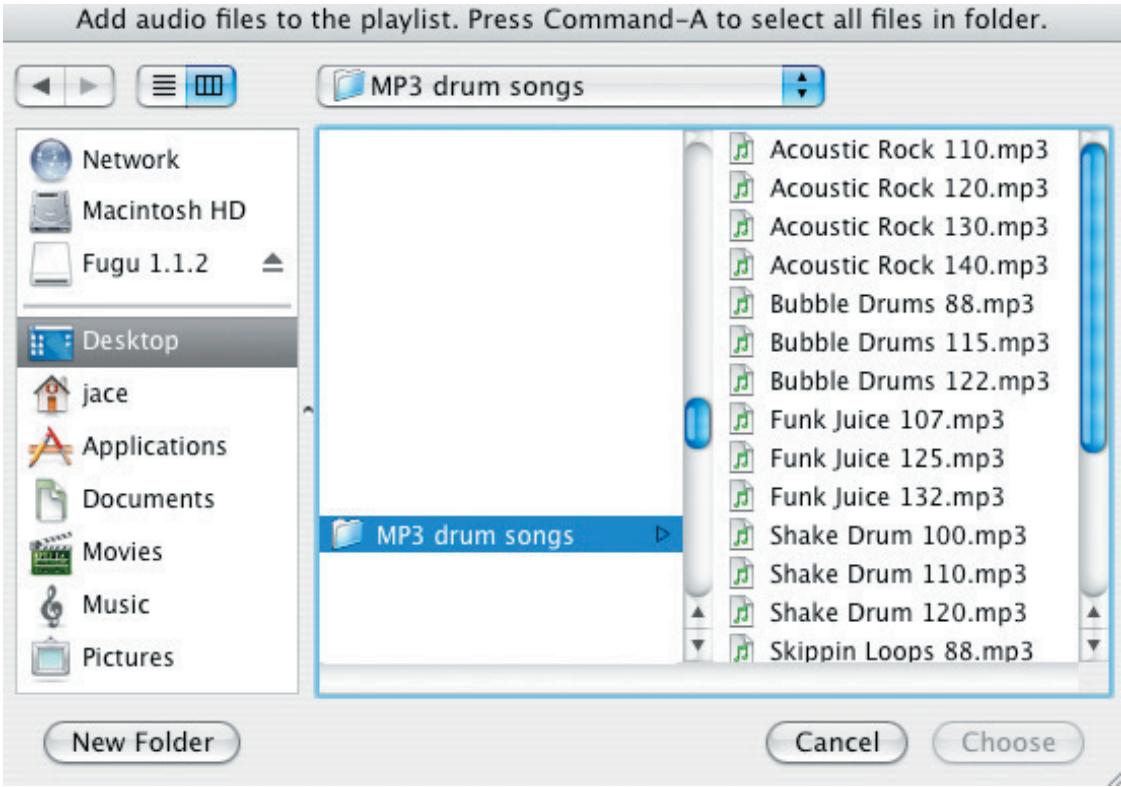

Sélectionnez le dossier des morceaux de percussions. MP3 que vous avez copiés sur votre bureau à partir du CD-Rom de JamLab.

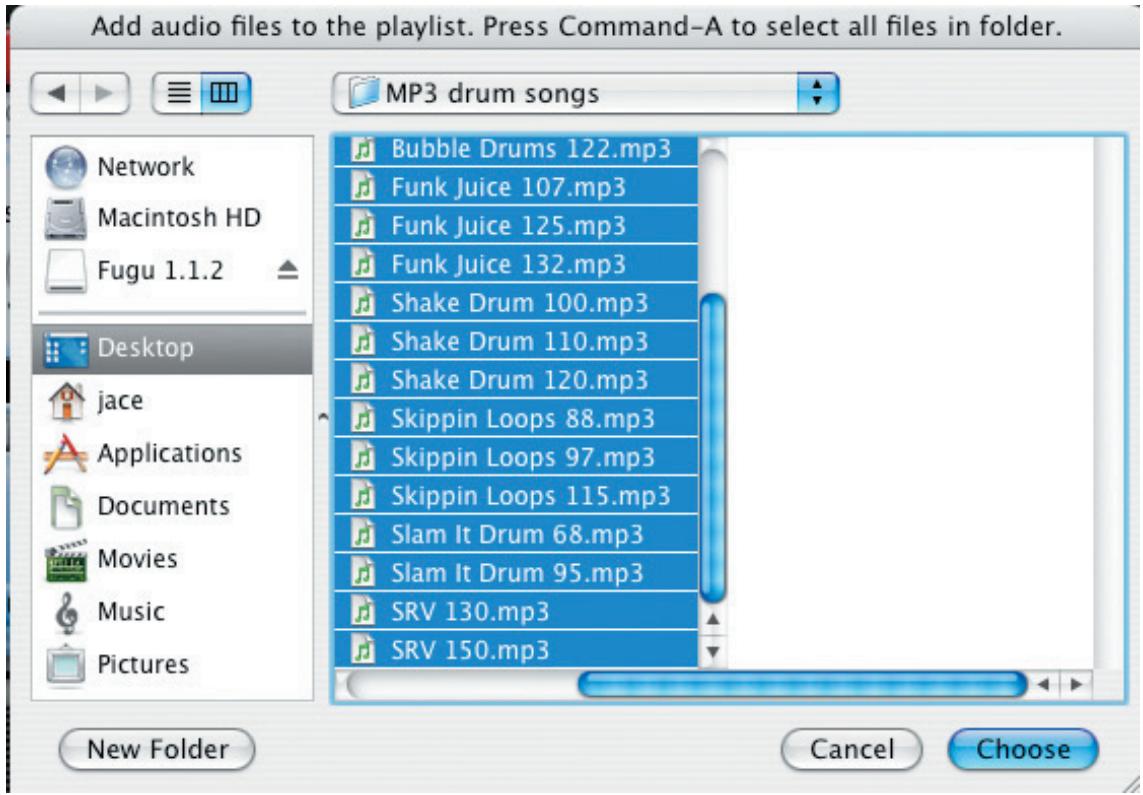

Sélectionnez TOUS les fichiers. MP3 dans le dossier et cliquez sur le bouton Choose.

Tous les fichiers. MP3 seront à présent chargés dans votre playlist.

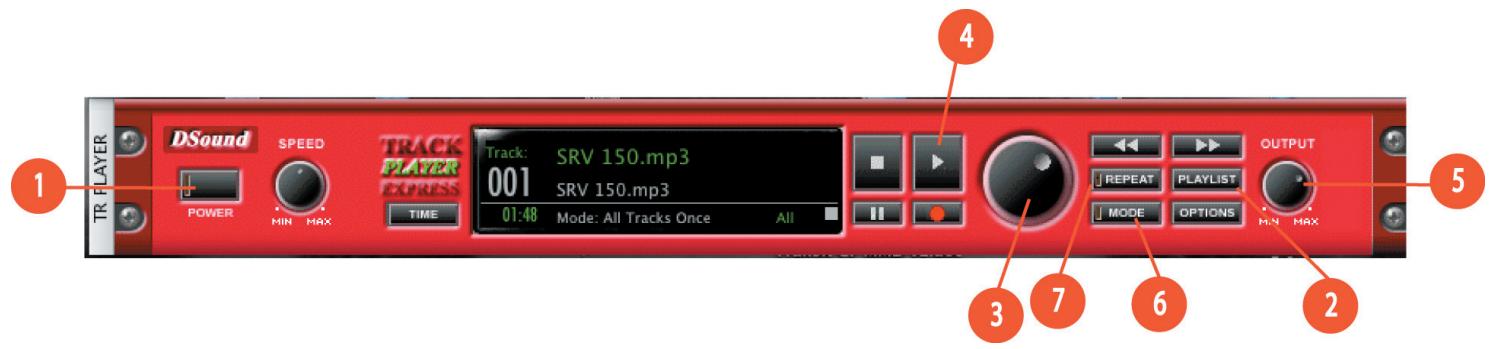

Sur le Track Player, utilisez le cadran (3) pour parcourir les fichiers. MP3 présents dans votre playlist. Quand vous en trouvez un que vous souhaitez utiliser, pressez le bouton Play (4). Le numéro dans le nom de fichier, par exemple "Slam it drum 68" indique le tempo du morceau. Ainsi, cette boucle est à 68 BPM, ou "68 beats par minute".

Informations complémentaires et assistance

Nous vous recommandons de consulter régulièrement le site Web M-Audio à l'adresse www.m-audio.fr pour obtenir les dernières mises à jour des pilotes et des informations complémentaires. C'est là que vous trouverez des liens vers des pilotes, des articles, des questions-réponses, des produits supplémentaires ainsi qu'une assistance technique.

Conditions de garantie

M-Audio garantit que les produits sont dépourvus de défauts de matières et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour prendre connaissance des conditions et des limitations s'appliquant à votre produit spécifique.

Enregistrement de garantie

Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète.

et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour recevoir des mises à jour gratuites du produit et pour avoir une chance de gagner des équipements gratuits M-Audio.
