| Type de produit | Chaudière fioul |
| Marque | EQUATION |
| Modèle | PHEBUS (versions 4 et 5) |
| Puissance totale | 28 kW (PHEBUS 4) / 37 kW (PHEBUS 5) |
| Puissance utile (rendue à l'eau) | 33 kW (PHEBUS 4) / 41 kW (PHEBUS 5) |
| Nombre d'éléments | 4 (PHEBUS 4) / 5 (PHEBUS 5) |
| Matériau du corps | Fonte |
| Matériau de la jaquette | Tôle épaisse avec isolation laine de verre |
| Contenance du corps | 18 L |
| Contenance du ballon (ECS) | 115 L (PHEBUS 4) |
| Pression de service chauffage | 3 bars |
| Pression de service sanitaire | 7 bars |
| Diamètre de raccordement fumées | 150 mm |
| Débit d'eau sanitaire (ΔT 30°C) | 13 L/min (PHEBUS 4) |
| Poids | 200 kg (PHEBUS 4) |
| Alimentation électrique | 220 V - 50 Hz, prise 20 A avec terre |
| Fusible de protection | 3,15 A |
| Fonctions principales | Interrupteur général bipolaire lumineux, interrupteur été/hiver, thermostat de régulation, thermostat de sécurité à réarmement manuel, voyant défaut brûleur, priorité sanitaire, purgeur automatique |
| Entretien | Nettoyage annuel du corps et du brûleur, ramonage 1 à 2 fois par an, contrôle de la pression et du vase d'expansion, traitement de l'eau si nécessaire |
| Sécurité | Soupape de sécurité 3 bars (chauffage), groupe de sécurité 7 bars (sanitaire), thermostat de sécurité à réarmement manuel, protection antigel (vidange ou antigel) |
FOIRE AUX QUESTIONS - PHEBUS EQUATION
Questions des utilisateurs sur PHEBUS EQUATION
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice PHEBUS - EQUATION et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHEBUS de la marque EQUATION.
MODE D'EMPLOI PHEBUS EQUATION
et CONTROLES PERIODIQUES
7 ENTRETIEN
en annexes SCHEMAS ELECTRIQUES
Le CORPS de la chaudiere
Construit en FONTE, le corps de la chaudière est dimensionné de manière à permettre les meilleurs résultats de combustion et de rendement. L'échange thermique est assuré par des canaux placés au-dessus de la chambre de combustion.
Lajaquette
Construite en tôle épaisse pour une bonne rigidité, elle est esthétique, isolée intérieurement avec des plaques de laine de verre pour réduire les pertes phoniques et thermiques.
Ces chaudières sont entièrement capotées, donc très silencieuses
Est isolé à l'aide d'un revêtement qui limite les dispersions thermiques vers l'extérieur. Le pré-perçage est prévu pour la fixation d'un brûleur aux normes EUROPEENNE. En cas de besoin, elle peut être re-perçée et taraudée.
Description et fonction des équipements
Interrupteur Général de type bipolaire, il est lumineux sous tension. Fusible de Protection (de 3.15 ampères) branché en série avec l'interrupteur général, il protège tous les composants électriques du tableau. Interrupteur Été/Hiver lumineux en position Hiver, il permet le fonctionnement du circulateur de chauffage, s'il est éteint dans cette position, ( sur la PHEBUS et L'ATHOS) c'est que la pompe de priorité sanitaire est en fonction. Témoin de Défaut du Brûleur (alarme) il s'allume lorsque le brûleur est sur SECURITE, Il s'éteint après suppression de la cause du dysfonctionnement du brûleur. Thermostat De Régulation il régule la température de la chaudière. Thermostat De Sécurité il coupe l'alimentation du brûleur en cas de surchauffe, le réarmement manuel se fait en dévissant le capuchon et en appuyant sur le bouton, ce qui réactive le thermostat dès que la chaudière est refroidie. Thermomètre ( sur l' ATHOS ) il indique la température du corps de la chaudière. Thermomètre manomètre ( sur les autres modèle ) il indique la température de la chaudière et la pression dans le réseau chauffage. Découpe Régulation standardisée pour l'encastrement éventuel d'une centrale.
Chapitre 2 recommandations
Le local doit être conforme à la réglementation en vigueur et comporter une ventilation haute, ainsi qu'une ventilation basse de sections suffisantes pour assurer le renouvellement d'air du local et celui nécessaire à la combustion.
La chaudière doit être placée dans une position facilitant son entretien, elle peut être posée sur n'importe quel sol plat et ferme résistant à une charge de 400 kg/m².
Un socle n'est pas obligatoire, mais il faut faire attention à une mise à niveau horizontale ou légèrement montante vers le purgeur d'air automatique de la chaudière.
Pour faciliter le nettoyage, les entretiens périodiques et le ramonage de la cheminée, on doit laisser à l'avant (environ un mètre) et à l'arrière (60 cm) de la chaudière, ainsi qu'un intervalle par rapport aux murs ou à de quelconques obstacles.
Un passage de 80 cm de large doit être laissé disponible sur au moins un côté.
De plus, veillez à disposer d'un éclairage suffisamment puissant, ainsi que d'une prise de courant de 20 Ampères avec terre pour l'entretien courant.
Important
Le respect de certaines dispositions et règles techniques conditionnent l'application de la garantie CONSTRUCTEUR, il est conseillé que l'installation de nos chaudières soit effectuée que par des personnes compétentes.
Les anciennes installations doivent être bien nettoyées de toutes les boues éventuelles et rincées plusieurs fois si nécessaire, avant le raccordement de toute nouvelle chaudière.
Avant d'installer la chaudière vous devez :
Vérifier que les tuyauteries sont bien dimensionnées et ne présentent pas d'engorgement. Vérifier que les tuyaux de chauffage traversant des locaux non chauffés sont bien isolés thermiquement. Choisir un brûleur parmi les modèles capables de vaincre une légère surpression et adaptable à la puissance de la chaudière. Disposer d'une alimentation électrique indépendante 220 Volts 50Hz (Phase + Neutre et terre). Placer dans la mesure du possible à l'extérieur de la pièce où sera installée la chaudière, un interrupteur pour servir de coupure générale en cas de besoin.
Chapitre 3 raccordement a la cheminee
Chaudière et cheminée sont associées avec le brûleur pour garantir un bon fonctionnement économique et sans entraves.
Pour éviter le bistrage, la cheminée doit être étanche, utilisez de préférence une cheminée réfractaire à double paroi ou un conduit spécial isolé en inox intérieur.
La section ne doit pas être inférieure à 4dm² (20cm× 20cm) et la hauteur suffisante pour obtenir une dépression à froid comprise entre 1 et 1.5mm CE.

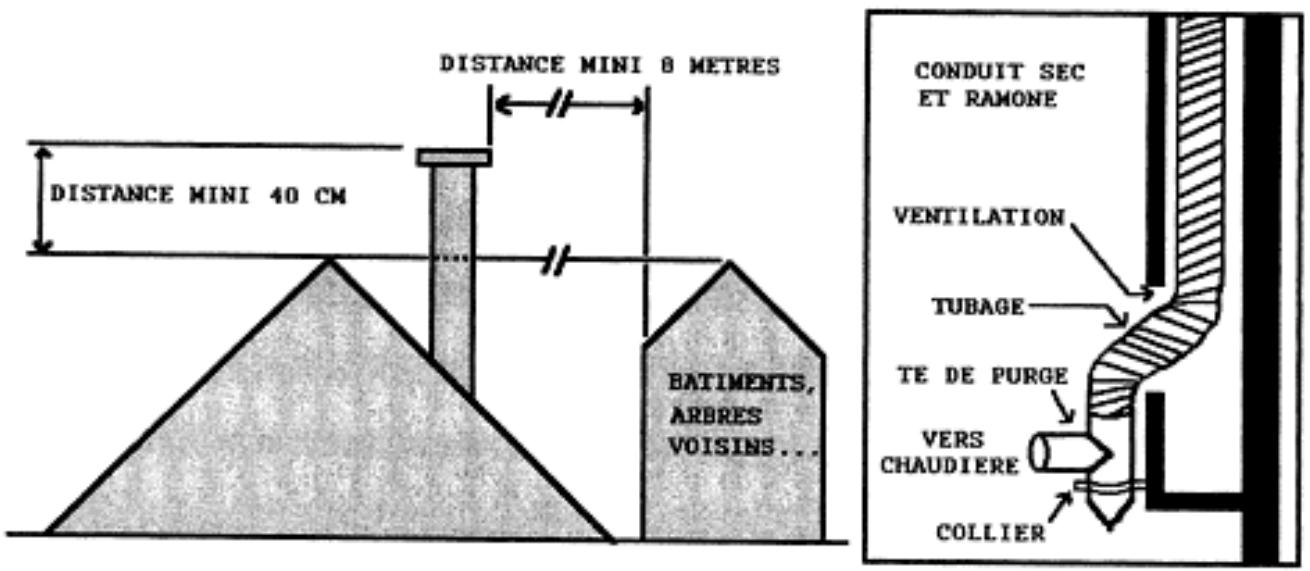

En cas de conduit existant
Pour éviter le refroidissement des fumées, vérifie si le conduit ne compte pas de prises d'air (tampon de ramonage non étanche, fissures, etc.). S'il est à simple paroi et qu'il passe dans les locaux non chauffés, calorifugez-le. En cas de doute, posez un tubage et prévoyez la récapération des eaux de condensation eventuelles.
Pour le raccordement entre la chaudière et la cheminée, utilisez des tuyaux de fumées de diamètre identique à la buse de sortie de la chaudière. En cas de changement de direction, utilisez de préférence des coudes à au lieu de coudes à. Si le diamètre de la cheminée est plus petit, il faut réduire le tuyau à l'aide d'une réduction conique pour éviter les angles droits.
Pour plus d'informations, consulter un spécialiste "cheminées" ou notice du fabricant de "tubage".
4.1 DEPART Et RETOUR chauffage
Au dos de la chaudière sont disposés 2 manchons : départ (haut) et le retour (bas).
Prévoir deux vannes d'isolement pour permettre la vidange de la chaudière et de ses équipements (pompe, vase, soupape sans vidange du circuit).
Sur les installations à forts diamètres, placer un clapet ANTI-THERMOSIPHON après la pompe. (INCLUS sur la PHEBUS PLUS et la ZEUS PLUS)
4.2 VANNE Melangeuse (conseillée pour ZEUS et ZEUS plus)
L'installation peut être équipée d'une ou plusieurs VANNES 3 ou 4 voies, pour permettre l'utilisation d'un ou plusieurs circuits chauffage à températures différentes.
Cette vanne peut être automatisée par un régulateur avec sondes départ & extérieure.
4.3 Soupape de sécurité et VASE d'expansion
La chaudière doit être équipée d'un vase d'expansion et d'une soupape de sécurité (tarée à 3 bars, diamètre 1/2 "15/21"). Il faut les placer en liaison directe avec le corps de la chaudière. Sur la PHEBUS et la ZEUS PLUS, ils sont déjà montés.
4.4 PURGE d'air
Sur l'ATHOS, la PHEBUS et la ZEUS PLUS, un purgeur AUTOMATIQUE est prévu, sur le dessus de la chaudière.
4.5 Raccordement du BALLON
L'arrivée d'eau froide doit être impérativement équipée d'un groupe de sécurité NF taré à 7 bars.
Chapitre 5 apres avoir raccorde la chaudiere
On peut procéder au remplissage du circuit de chauffage après s'être assuré que:
Le tableau de commande n'est pas sous tension électrique. Tous les robinets de l'installation sont ouverts. Le ballon d'eau chaude est plein d'eau et équipé d'un groupe de sécurité NF taré à 7 bars.
Le remplissage doit se faire progressivement et lentement, la mise en pression se fait APRES avoir parfaitement repli et purgé l'installation et le circuit chaudiere.
Purger le circulateur en devissant le bouchon d'inspection. Vérifier aussi que l'arbre moteur n'est pas bloqué par du dépôt calcaire ou des corps étrangers, le faire tourner à l'aide d'un tournevis. Raccorder le câble d'alimentation électrique à la TERRE et au SECTEUR, en respectant la polarité PHASE - NEUTRE. Relier l'éventuel thermostat d'ambiance en utilisant le câble prévu et enlever le pont existant. Alimenter le circulateur en utilisant le câble spécial. Alimenter le brûleur en utilisant le câble spécial qui comprend également un conducteur pour relier le voyant lumineux du tableau de commande au contact ALARME de défaut de fonctionnement du brûleur. Vérifier la bonne mise à la TERRE du tableau de commande.
Chapitre 6 avant la premiere mise en service
Qui doit être effectué par une personnel qualifiée
Vérifier que :
Le foyer de la chaudière est dégagé et la brique réfractaire bien positionnée. La puissance par le brûleur est compatible avec celle de la chaudière. (vérifier la pression de pompe et le gicleur) L'alimentation en FUEL de bonne qualité est assurée. Les sondes des aquastats et du thermomètre sont bien enfoncées, dans le doigt de gant, mettre ou ajouter l'huile dans celui-ci, pour favoriser le contact. La pression du circuit est voisine de (1.5 bars) (la régler à une pression de 100 grammes par mètre de hauteur d'eau de l'installation plus 300 grammes). L'état du fusible, s'il est déficient, le remplacer par un neuf de 3.15 Ampères. Que le thermostat de sécurité n'est pas déclenché, éventuellement le réarmer. Actionner l'interrupteur général et vérifier que le voyant s'allume, dans le cas contraire, vérifier qu'il n'y a pas de mauvais contacts. Régler le thermostat (aquastat) de régulation selon la saison Actionner l'interrupteur été/hiver, sur position HIVER.
Controles periodiques
Vérifier la pression d'eau du circuit, en cas de baisses fréquentes, rechercher les fuites, vérifier le vase d'expansion, les robinets, raccords et vannes. Effectuer la vérification du bon fonctionnement du brûleur et le contrôle de la combustion, la flamme ne doit pas être fumeuse.
Chapitre 7 Entretien
7.1 A CHAQUE FIN DE SAISON Un contrôle et un entretien réguliers de l'ensemble de l'installation de chauffage sont l'assurance d'un fonctionnement sûr, économique, sans problème et écologique.
Nous vous conseillons de confier cette tâche une fois par an à une entreprise spécialisée dans le chauffage, celle-ci contrôle en plus de la chaudière et du brûleur, l'ensemble des éléments de l'installation (radiateurs, robinets, vase d'expansion...)
Les équipements de sécurité de la chaudière et du tableau de commande seront testés, contrôlés et réparés ou remplacés si nécessaire (Thermostat, limiteur de température et soupapes de sécurité 3 bars et 7 bars).
7.2 Nettoyage general de la chaudiere
Procéder comme suit :
Couper l'alimentation électrique. Enlever la porte moyere et la trappe de ramonage. Démonter le brûleur et éventuellement le réviser. Enlever les dépôts de suie qui peuvent causer des corrosions. Contrôler l'état des appareils électriques et des composants hydrauliques. Contrôler les garnitures isolantes et le joint amianté de la porte. Eviter de changer l'eau de l'installation, limitez-vous aux apports de niveau et pression. Vérifier le bon état de tuyaux de raccordement à la cheminée. Contrôler l'état de la cheminée.
Effectuer un RAMONAGE une ou deux fois par an.
7.3 TRAITEMENT DE L'EAU Dans une installation de chauffage, la nature de l'eau utilisée est d'une grande importance, car une eau trop calcaire (TH plus de ) favorise les dépôts, ou trop agressive (PH moins de 7) entraine la corrosion, si vous êtes dans l'un de ces cas, consultez un spécialiste en traitement d'eau. 7.4 INTERRUPTIONS PLUS LONGUES Si la chaudière venait à être arrêtée plus longtemps, il faudrait alors la nettoyer à fond et la protégger contre la corrosion.
Pour cela, le mieux est de démonter les tuyaux de raccordement à la cheminée et de déposer dans la chambre de combustion un sac ou pot de chaux (carbonate de calcium) afin de capter l'humidité qui pourrait apparaitre.
La porte foyère de la chaudière doit être laissée ouverte.
7.5 GEL S'il y a risque de gel, l'installation doit être vidangée totalement, sinon utiliser un antigel dont il faudra vérifier régulièrement "le poids", c'est-à-dire la concentration pour une bonne protection correspondante à la température EXTERIEURE de votre région.

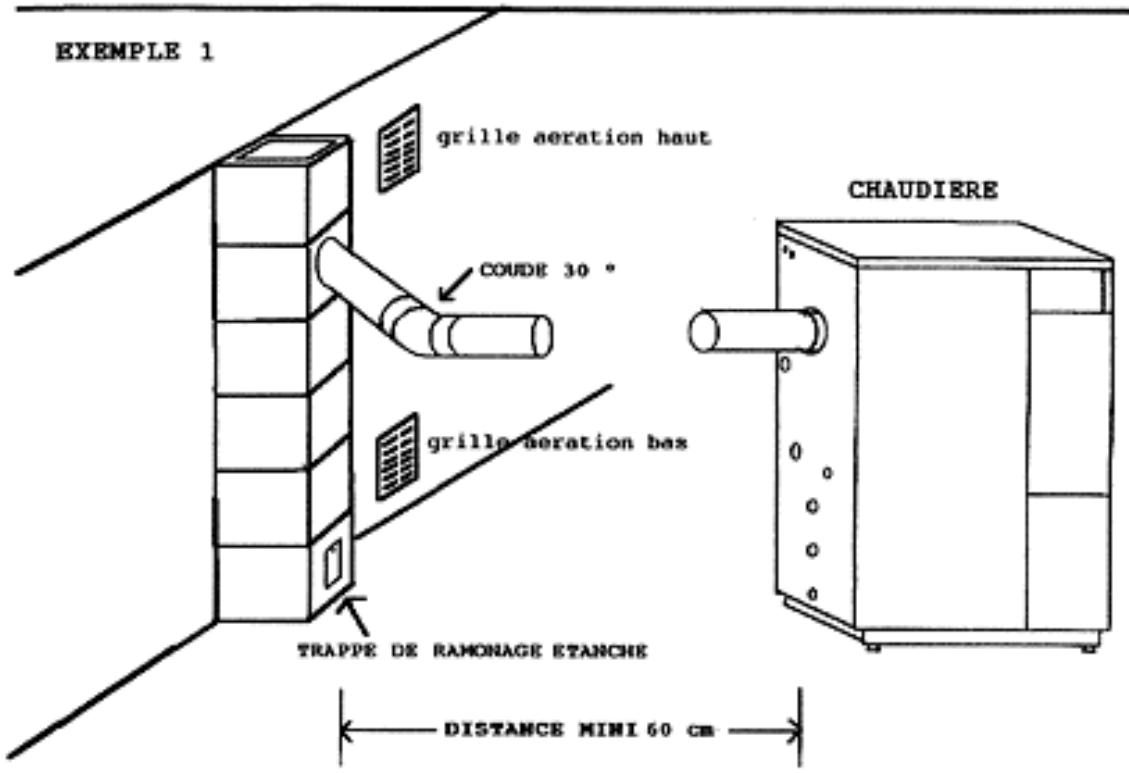

EXAMPLE 2 EXAMPLE 3 TRAPPE DE RAMONAGE STANCHE T DE PURGE grille aeration bas
CHAUDIERE
Dessus du tableau Oter la jaquette supérieure
Tableau de commande
1 IG Marche / Arrêt (interrupteur général) 2 SBB Voyant défaut brûleur 3 CR Été / Hiver (circulateur chauffage) 4 FS Fusible (3,15 A) 5 TS Réarmement surchauffe chaudière 6 TR Thermostat de température chaudière (température pour bon fonctionnement entre 40 et ) 7 Thermomètre (température chaudière) résultat de (6)
Sur Phebus uniquement manomètre (pression du circuit chauffage)
8 Découpe pour régulation (en option) 9 TB Aquastat-Thermostat pour réglage température ballon (entre 45 et ) 10 TRS Thermostat pour commande du brûleur en priorité sanitaire (pour bon fonctionnement, régler entre 70 et )
9.10 Ne jamais régler l'aquastat (10) au-dessous de l'aquastat (9). Respecter un écart minimum de.
Pour faire apparaître la graduation (9) (10) passer un feutre sur la plage autour de la vis.
Note: Le voyant du circulateur chauffage (3) ne s'allumera pas avant d'avoir atteint la température ballon (9)

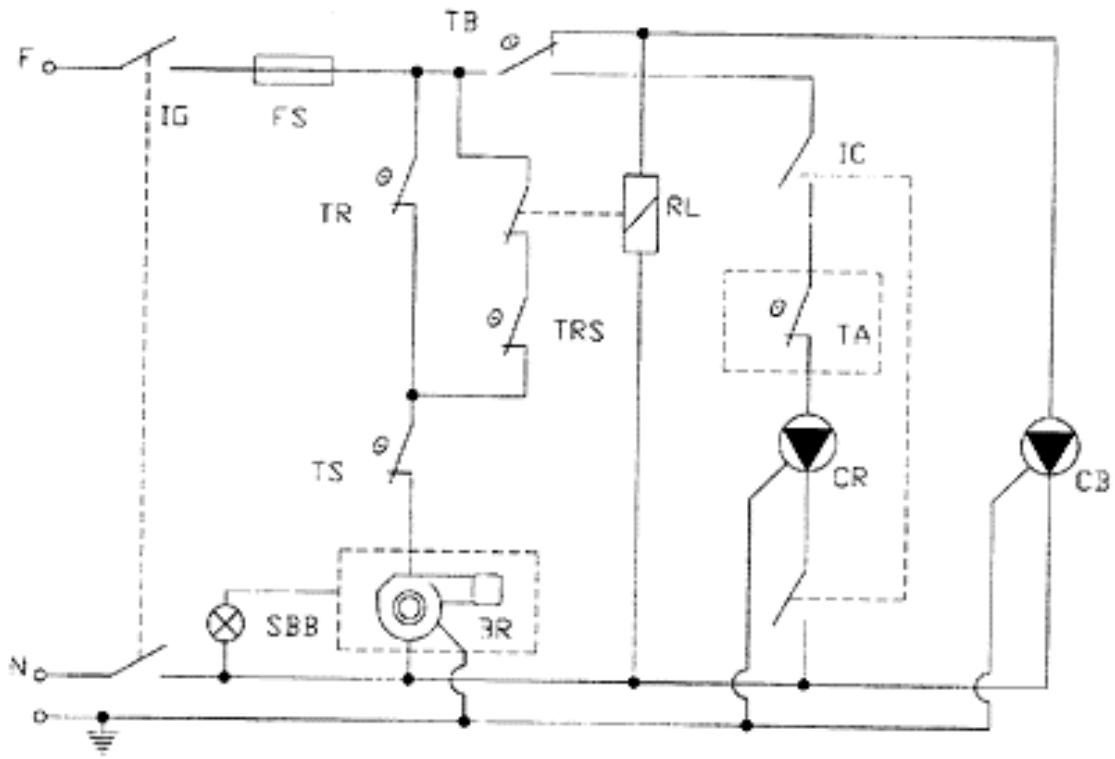

BR brûleur TR thermostat de réglage TB thermostat ballon TS thermostat de sécurité TRS thermostat de régulation sanitaire SBB voyant défaut brûleur IG interrupteur général
IC interrupteur circulacur RL relai priorité sanitaire PS fusible protection tableau CB circulateur balloon CR circulateurndiatcurs TA thermostat dambiance non fournis

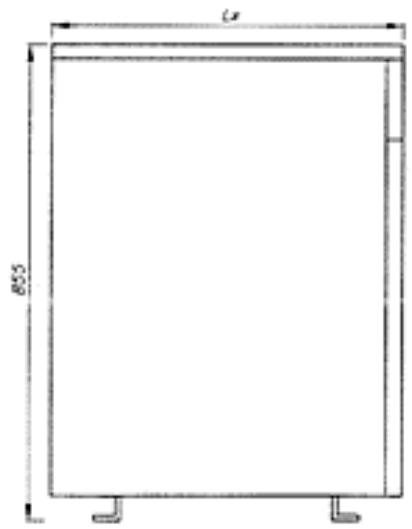

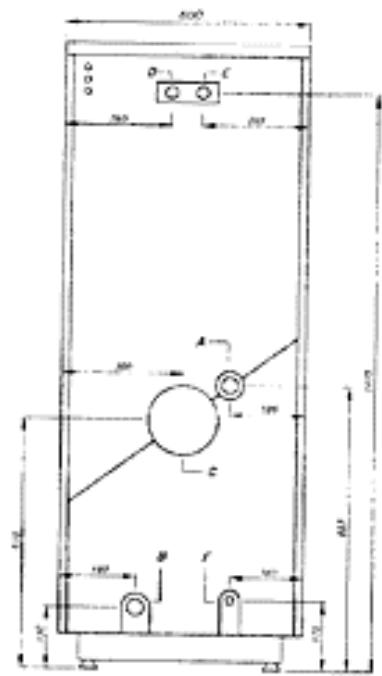

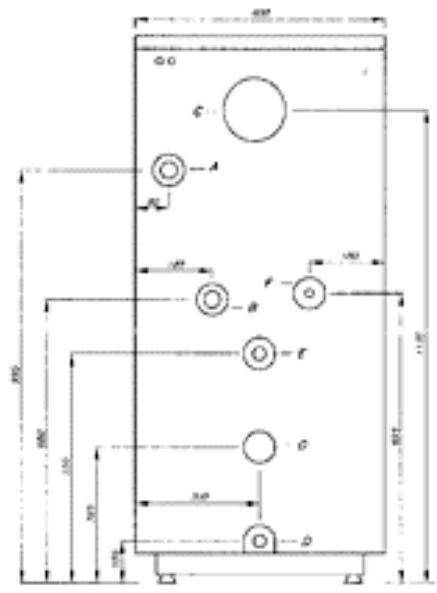

A DEPART CHAUFFAGE B RETOUR CHAUFFAGE C BUSE FUMEES D EAU FROIDE SANITAIRE
E EAU CHAUBE SANITAIRE FVIDANGE G BOUCLAGE H PASSAGES DES CABLES ELECTRIQUES
BR brûleur TR thermostat de réglage TB thermostat ballon TS thermostat de sécurité TRS thermostat de régulation sanitaire SBB voyant défaut brûleur IG interrupteur général
IC Interrupteur circulateur RL relai priorité sanitaire FS fusible protection tableau CB circulateur ballon CR circulateur radiateurs TA thermostat d'ambiance non foumis
A DEPART CHAUFFAGE B RETOUR CHAUFFAGE C BUSE FUMEES D EAU FROIDE SANITAIRE
E EAU CHAUBE SANITAIRE FVIDANGE G BOUCLAGE H PASSAGES DES CABLES ELECTRIQUES
BR bruleur
IC interrupteur circulateur
TR thermostat de réglage
FS fusible protection tableau
TS thermostat de sécurité
SBB voyant défaut brûleur
CR circuit radiateurs
IG interrupteur général
TA thermostat d'ambiance non fournis
A DEPART CHAUFFAGE B RETOUR CHAUFFAGE C BUSE FUMEES FVIDANGE
BR brûleur TR thermostat de réglage TS thermostat de sécurité SBB voyant défaut brûleur IG interrupteur général
IC interrupteur circulateur FS fusible protection tableau CB circulateur ballon CR circulateurs diatateurs TA thermostat d'ambiance non fournis

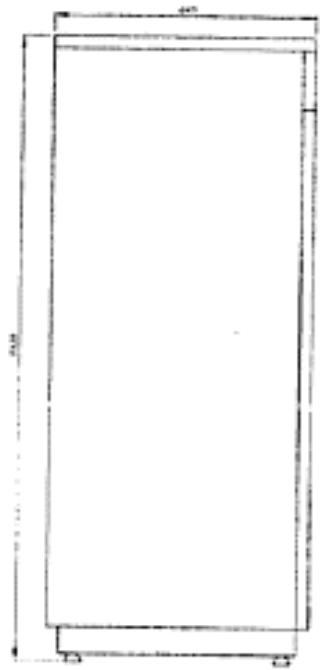

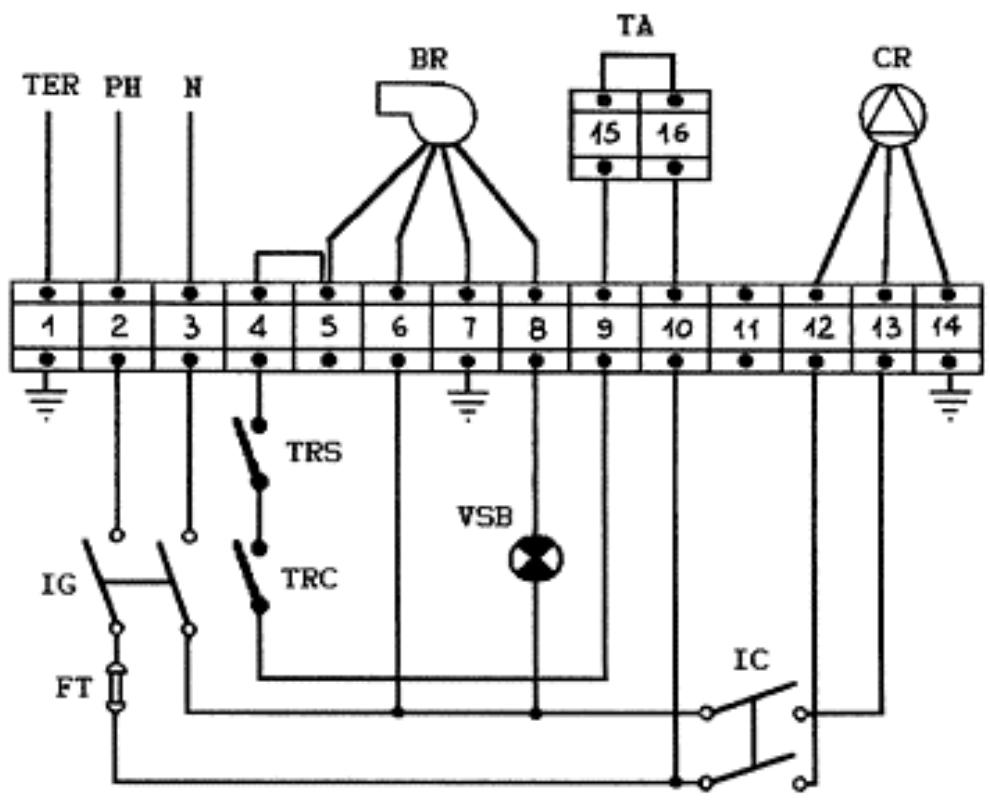

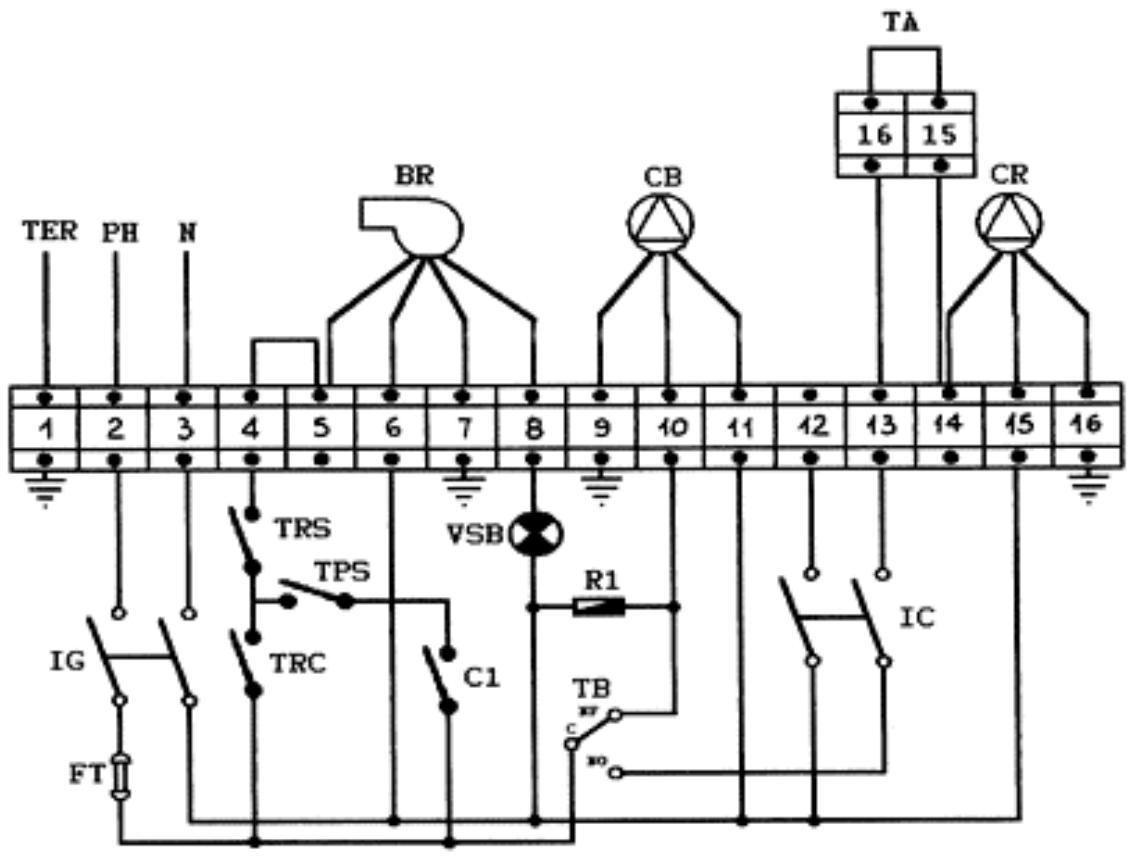

PRE-RACCORDEMENT ELECTRIQUE CHAUDIERE SUR BRULEUR
