CF 10 - Chaudière EQUATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière fioul à condensation (standard)
Marque	EQUATION
Modèle	CF 10
Puissance calorifique maximale	35 kW
Plage de puissance d'installation	22 à 35 kW
Tension d'alimentation	220 V
Contenance en eau du corps de chauffe	55 litres
Pression d'eau maximale d'utilisation	3 bar
Pression d'eau minimale admissible	0,5 bar
Débit d'eau minimal	600 litres/heure
Température d'eau maximale	90 °C
Température d'eau minimale	30 °C
Dépression optimale de la cheminée	1,5 mmCE
Poids (sans brûleur)	115 kg
Dimensions (approx.)	Voir figures dans la notice
Type de brûleur	Brûleur fioul (optionnel, modèle BF 11)
Fonctions principales	Chauffage central, régulation thermostatique, sécurité thermostat de sécurité, soupape de sécurité à 3 bar
Entretien et nettoyage	Nettoyage de l'échangeur thermique, des turbulateurs, entretien du brûleur, contrôle de la soupape de sécurité
Sécurité	Thermostat de sécurité, soupape de sécurité tarée à 3 bar, raccordement à la terre
Pièces détachées et réparabilité	Turbulateurs (7), brûleur, plaque de foyer, thermostats, trappe de ramonage
Informations générales	Chaudière fioul pour installation intérieure, raccordement à cheminée, nécessite entretien annuel

FOIRE AUX QUESTIONS - CF 10 EQUATION

Quelle est la puissance de la chaudière CF 10 ?

La puissance calorifique maximale est de 35 kW, avec une plage de puissance d'installation de 22 à 35 kW.

Comment installer le brûleur sur la chaudière ?

Fixez le brûleur sur la plaque de foyer. Passez le câble électrique et les flexibles mazout dans l'ouverture située au bas des côtes.

Comment nettoyer l'échangeur thermique ?

Coupez l'alimentation électrique, déposez la porte de foyer avec le brûleur, enlevez les turbulateurs et nettoyez-les, nettoyez l'échangeur à l'aide d'une raclette ou d'un écouvillon, puis retirez les résidus par la trappe de ramonage.

Quelle est la pression d'eau minimale requise ?

La pression d'eau minimale admissible est de 0,5 bar. La pression maximale d'utilisation est de 3 bar.

Comment régler les turbulateurs ?

Les turbulateurs sont au nombre de 7. Pour ajuster la température des fumées, vous pouvez en retirer un ou plusieurs en commençant par les extrêmes (1, 7, 2, 6...). La température des fumées ne doit pas être inférieure à 180°C.

Quelle section de cheminée est nécessaire ?

Consultez le tableau des sections optimales dans la notice. Par exemple, pour une puissance de 35 kW et une hauteur de 8 m, la section optimale est de 3,70 dm². La section minimale obligatoire est de 2,5 dm².

Comment raccorder la chaudière au circuit de radiateurs ?

Utilisez des raccords ou coudes unions pour faciliter le démontage. Installez un circulateur (C.C) sur le départ ou le retour, un vase d'expansion fermé (V.E) et une soupape de sécurité tarée à 3 bars.

Quel entretien annuel est nécessaire ?

L'entretien doit être effectué une à deux fois par an. Il comprend le nettoyage de l'échangeur thermique et des turbulateurs, l'entretien du brûleur et le contrôle de la soupape de sécurité.

Quelles sont les consignes de sécurité importantes ?

Assurez-vous que la ventilation du local est adéquate (ventilation haute et basse). Vérifiez le bon état de la cheminée. Raccordez l'appareil à la terre (résistance < 100 ohms). La soupape de sécurité doit être tarée à 3 bars et contrôlée chaque saison.

Comment procéder à la mise en service initiale ?

Effectuez le rinçage et le contrôle d'étanchéité de l'installation. Vérifiez le brûleur, les turbulateurs, le calibrage du gicleur et l'écartement des électrodes. Branchez l'appareil et mettez-le en route selon la notice du brûleur.

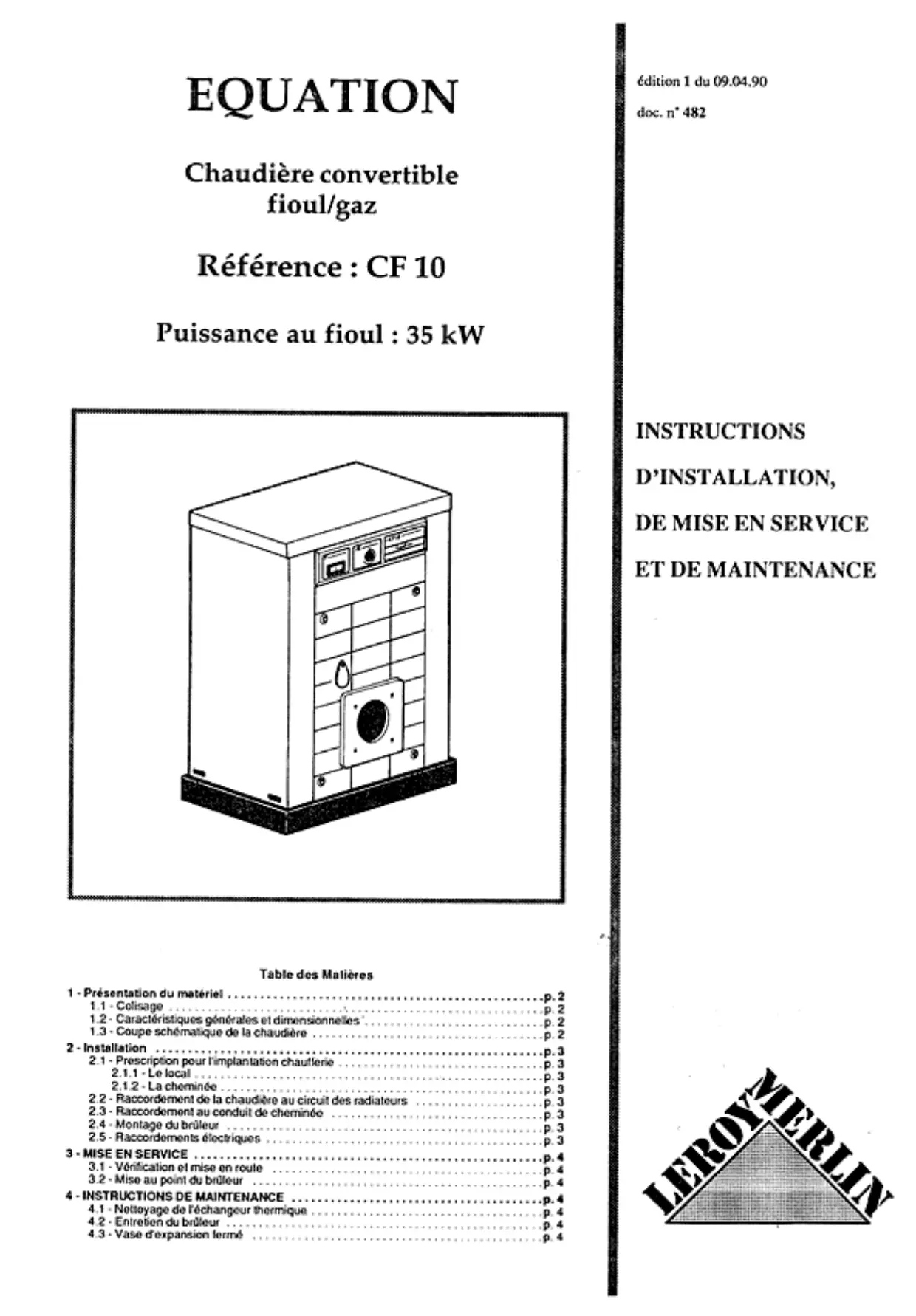

MODE D'EMPLOI CF 10 EQUATION

Puissance au fioul: 35 kW

Table des matières

1 - Présentation du matériel 2

1.1-Colissage 2 1.2-Characteristiques generales et dimensionnelles 2 1.3-Coupe schemaatique de la chaudiere p.2

2 - Installation 3

2.1 - Prescription pour l'implantation chaufferie 3 2.1.1-Le local 3 2.1.2-La cheminée 3 2.2-Raccordement de la chaudière au circuit des radiateurs 3 2.3-Raccordement au conduit de cheminée 3 2.4-Montage du brûleur 3 2.5-Raccordements électriques 3

3 - MISE EN SERVICE

3.1 - Vérification en mise en route 4 3.2 - Mise au point du brûleur 4

4 - INSTRUCTIONS DE MAINTENANCE 4

4.1 Nettoyage de Rechangeur thermique 4 4.2 Entretien du brûleur 9.4 4.3 Vase d'expansion thermique 4

1.1 - Colisage

-1 colis: chaudière habillée sans brûleur Option: brûleur fioul BF 11

1.2 - Caractéristiques générales et dimensionnelles

Référence	CF 10
Puisance calorifique maxi . . . kW	35
Plage de puissance d'installation . . . kW	22 à 35
Dépression optimum de la cheminée mmCE	1,5
Tension d'alimentation . . . . V	220
Contenance en eau
du corps de chauffe . . . . I	55
Pression maximum d'utilisation . . . bar	3
Pression d'eau minimale admissible bar	0,5
Débit d'eau minimal . . . . litre/h	600
Température d'eau maxi . . . . °C	90
Température d'eau mini . . . . °C	30
Poids (sans brûleur) . . . . kg	115

Dimensions en mm fig.1 - Vue arrière

fig.2 - Vue de côté

fig.3 - Perte de charge de la chaudière

1.3 - Coupe schématique de la chaudière

1-Départ 2 - Isolation thermique 3-Turbulateur (7) 4-Trappe déramonage 5 - Retour 6-Brûleur 7 - Regard de flamme 8 - Plaque de foyer 9-Thermostat de sécurité 10-Thermomètre (T'chaudière) 11 - Thermostat de chaudière (régulation chauffage)

fig. 4 - Coupe schématique fig. 5 - Tableau de commande et de contrôle

2.1.1-Le local

Le local de chaufferie devra répondre aux règlements en vigueur. Ce local comportera obligatoirement une ventilation haute et basse de section appropriée. La ventilation basse devra permettre l'arrivée d'air frais nécessaire à la combustion ; section égale ou supérieure à 3,5 dm². Le local chaufferie ne devra pas compter de parois humides ; l'humidité étant préjudiciable aux appareillages électriques. En outre, il est souhaitable d'éviter le stockage dans ce local de toute matière pouvant provoquer de la poussière à proximité du générateur.

Dans le cas où le local chaufferie compterait un sol légèrement humide, il est conseillé de prévoir un socle de réception en béton ou en tout autre matériau résistant à l'humidité.

L'implantation de l'appareil devra permettre l'accessibilité de ses différents organes, en particulier la trappe de ramonage située derrière le générateur.

2.1.2-LACHEMINÉ

La cheminée sera en bon état et construite conformément aux règlements en vigueur.

a - La cheminée devra avoir au moins 4 mètres de hauteur. b - Le conduit doit être étanche. c - La cheminée ne doit être raccordée qu'à un seul appareil. d - Si la cheminée a des tendances aux refoulements à cause de sa situation par rapport à des obstacles voisins, il y a lieu de coiffer sa sommité d'un anti-refouleur efficace, ou de rehausser la cheminée. e - Le conduit doit être de section normale (voir ci-après le tableau des sections optimum), un conduit trop large risque de rendre impossible la formation du tirage thermique. 1 - La cheminée doit avoir une bonne isolation thermique, une cheminée très froide peut provoquer de la condensation à l'intérieur du conduit.

Section optimale de la cheminée en dm²

Puisance chaudière en kcal/h	Hauteur de la cheminée (en metres)
	6	8	10	12
20 000	2,50	2,15	1,90	1,75
25 000	3,10	2,65	2,35	2,15
30 000	3,70	3,10	2,85	2,60
35 000	4,30	3,70	3,30	3,05

section minimum obligatoire 2,5 dm²

Note: pour une puissance basse, prévoir un tubage de la cheminée.

2.2 - Raccordement de la chaudière au circuit des radiateurs

L'appareil devra être relié à l'installation à l'aide des raccords ou coudes unions, pour permettre un démontage facile du générateur.

Rappel: la présence sur l'installation, d'une fonction de disconnection de type CB, à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43.011, destinées à éviter les retours d'eau de

S. S - Soupape de sécurité tarée à 3 bars C. C - Circulateur chauffage V. E - Vase d'expansion fermé R1 et R2 - Circuit des radiateurs

fig. 6 - Schéma de principe d'installation hydraulique

Chauffage vers le réseau d'eau potable, est requise par les articles 167 et 168 du Règlement Sanitaire Départemental Type.

• placer le circulateur (C. C) sur la tuyauterie de départ ou de retour.
• raccorder un vase d'expansion adapté à l'installation (V. E). Dans le cas d'un vase d'expansion fermé, le montage d'une soupape de sécurité (S. S) tarée à 3 bars est obligatoire.

2.3 - Raccordement au conduit de cheminée

• fixer la buse en fonte (située à l'arrière entre le corps de chauffe et l'habillage) sur la boîte à fumées

La buse d'évacuation sera raccordée au conduit de manière étanche avec pose éventuelle d'un régulateur de tirage en cas de dépression de la cheminée supérieure à 3 mmCE.

2.4 - Montage du brûleur

Fixer le brûleur sur la plaque de foyer. Passer le câble électrique et les flexibles mazout dans l'ouverture au bas des côtes.

2.5 - Raccordements électriques

Enlever le couvercle de la chaudière pour accéder aux bornes de raccordement. Raccorder le boîtier de commande à la terre.

Dimensions de l'alimentation électrique :

-câble 3x1.5mm2 - fusibles à fusion rapide 5A - Prise de terre < 100 ohms

fig. 7 - Schéma de câblage

3.1 - Vérification et mise en route

• effectuer le rinçage et le contrôle d'étanchéité de l'ensemble de l'installation
• procédez aux vérifications d'usage du brûleur et de son circuit d'alimentation en énergie.
• Contrôler l'implantation des 7 turbulateurs (fig. 8)
• contrôler que le calibrage du gicleur du brûleur ainsi que le réglage de la tête de combustion correspond bien à la puissance désirée de l'appareil. (voir la notice du brûleur)
• verifier le bon serrage des connexions électriques sur les bornes de raccordement
• vérifier l'écartement des électrodes
• brancher l'appareil sur le réseau et procéder à la mise en route (voir la notice d'emploi)

3.2 - Mise au point du brûleur

• Se référer aux instructions de la notice fournie avec le brûleur. Note : la température de fumées ne doit pas être inférieure à 180°C ; si nécessaire, enlever un ou plusieurs turbulateurs en commençant par les extrêmes 1, 7, 2, 6, etc... (fig. 8).

4 - Instructions de maintenance

L'entretien de la chaudière doit être effectué régulièrement afin de maintenir son bon rendement. Suivant les conditions de fonctionnement, l'opération d'entretien sera effectuée une ou deux fois par an.

4.1 - Nettoyage de l'échangeur thermique

• couper l'alimentation électrique de l'appareil
• déposer la porte de foyer avec le brûleur
• enlever les turbulateurs et les nettoyer (fig. 9) nettoyer l'échangeur à l'aide d'une raclette ou d'un écouvillon (fig. 9)
• enlever les résidus de nettoyage par la trappe d'arrêt (fig. 10)
• remonter toutes les pièces en ayant soin de les placer correctement.

4.2 - Entretien du brûleur

Celui-ci doit être nettoyé et contrôlé.

Après la remise en place, un contrôle de fonctionnement du brûleur doit être réalisé afin de s'assurer que les réglages n'ont pas été modifiés et qu'ils correspondent à la puissance désirée de la chaudière (voir notice du brûleur).

4.3 - Vase d'expansion fermé

La soupape de sécurité, dont le montage est obligatoire avec ce vase, fera l'objet d'un contrôle à chaque saison de chauffage.

LEROY MERLIN 62290 NOEUX LES MINES - FRANCE Matériel sujet à modifications sans préavis document non contractuel

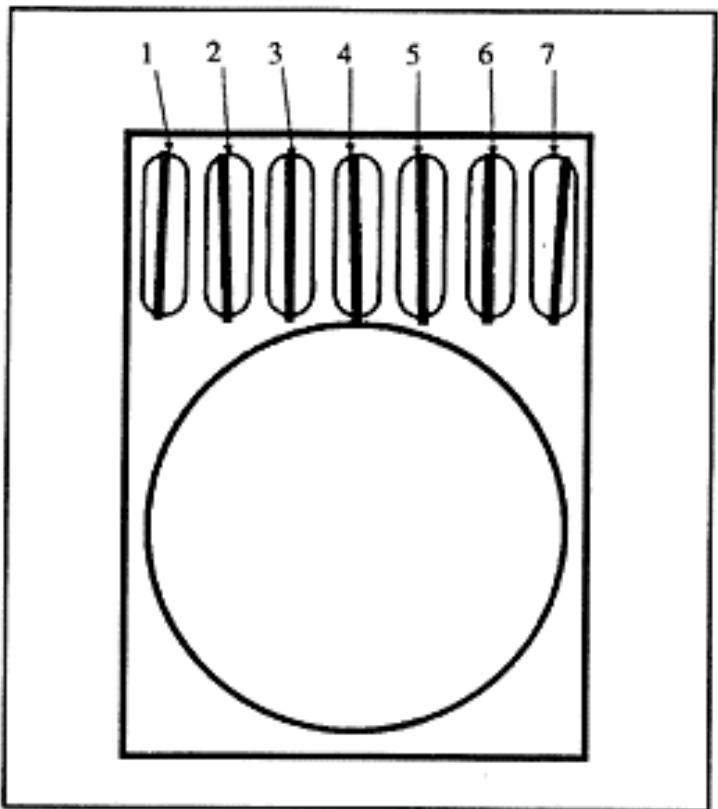

fig.8-Implantation des turbulateurs dans l'échangeur

fig.9 - Nettoyage de l'échangeur thermique fig. 10 - Accès à la trappe de ramonage
