| Type de produit | Chaudière fioul |
| Marque | EQUATION |
| Modèle | CF 15 |
| Puissance calorifique maximale | 29,1 kW |
| Plage de puissance | 21 à 29,1 kW |
| Alimentation électrique | 220 V |
| Contenance en eau du corps de chauffe | 57 litres |
| Contenance en eau du ballon sanitaire | 60 litres |
| Pression maximale de fonctionnement (chauffage) | 3 bar |
| Pression maximale du circuit sanitaire | 7 bar |
| Température d'eau maximale | 90 °C |
| Température d'eau minimale | 30 °C |
| Débit d'eau minimal | 600 l/h |
| Dépression optimale de la cheminée | 1,5 mmCE |
| Poids (sans brûleur) | 135 kg |
| Section de ventilation minimale du local | 3,5 dm² |
| Hauteur minimale de la cheminée | 4 m |
| Type de combustible | Fioul |
| Brûleur recommandé | Option BF11 |
| Nombre de turbulateurs | 7 |
| Fonctions | Chauffage central et production d'eau chaude sanitaire |
| Dispositifs de sécurité | Thermostat de sécurité, soupapes de sécurité (3 bar et 7 bar) |
| Entretien recommandé | Nettoyage annuel de l'échangeur, contrôle du brûleur, vérification des soupapes |
FOIRE AUX QUESTIONS - CF 15 EQUATION
Questions des utilisateurs sur CF 15 EQUATION
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice CF 15 - EQUATION et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CF 15 de la marque EQUATION.

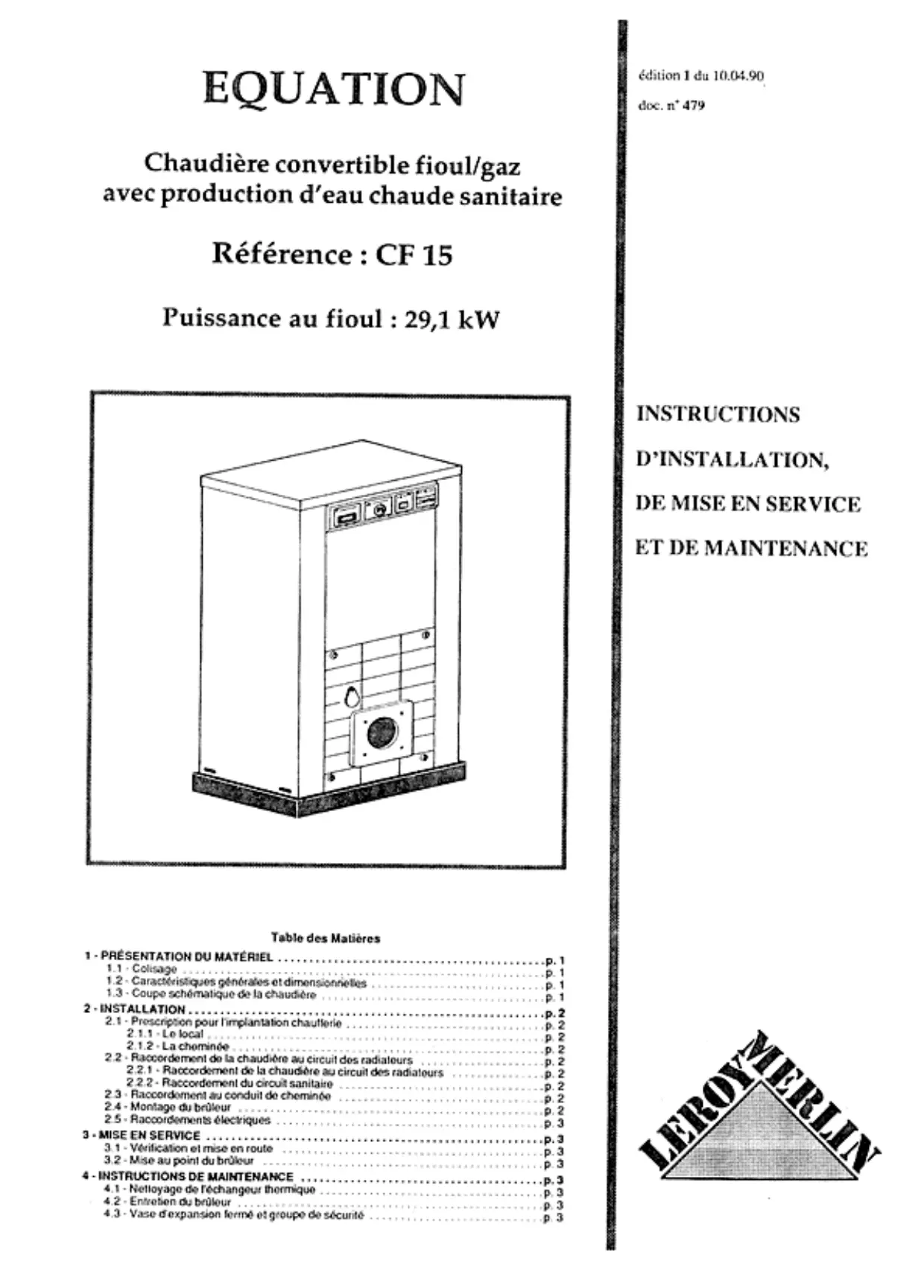

MODE D'EMPLOI CF 15 EQUATION
Référence: CF 15
Puissance au fioul : 29,1 kW

Table des matières
1 - PRÉSENTATION DU MATÉRIEL
1.1 Colisage 1
1.2 - Caractéristiques générales et dimensionnelles p 1
1.3-Coupe schématique de la chaudière p.1
2-Installation 2
2.1 - Prescription pour l'implantation chaufferie 2
2.1.1 Local 2
2.1.2 Lachominé 2
2.2 Raccordement de la chaudière au circuit des radiateurs 2
2.2.1 - Raccordement de la chaudiere au circuit des radiateurs p. 2
222- Raccordement du circuit sanitaire
2.3 Raccordement au conduit de cheminée de 2
2.4 - Montage du brûleur 6,2
2.5 Raccordements électriques 3
3-MISE EN SERVICE
3.1 - Vérification et mise en route p. 3
3.2 - Mise au point du brûleur 3
4 - INSTRUCTIONS DE MAINTENANCE
4.1 Remplacement du Réfrigérant thermique p.3
Entretien du brûleur 3
4.3 - Vase d'expansion form et groupe de sécurité 3
INSTRUCTIONS D'INSTALLATION, DE MISE EN SERVICE ET DE MAINTENANCE

1.1 - Colisage
-1 colis: chaudière habillée sans brûleur
Option : brûleur fioul BF11
1.2 - Caractéristiques générales et dimensionnelles
| Référence | CF 15 |
| Puisance calorifique maxi kW | 29,1 |
| Plage de puissance d'installation kW | 21 à 29,1 |
| Dépression optimum de la cheminée mmCE | 1,5 |
| Tension d'alimentation V | 220 |
| Contenance en eau | |
| du corps de chauffe litre | 57 |
| Pression maximum d'utilisation bar | 3 |
| Pression d'eau minimale admissible bar | 0,5 |
| Débit d'eau minimal litre/h | 600 |
| Contenance en eau | |
| du gallon sanitaire litre | 60 |
| Pression maxi d'utilisation | |
| du sanitaire bar | 7 |
| Température d'eau maxi °C | 90 |
| Température d'eau mini °C | 30 |
| Poids (sans brûleur) kg | 135 |
Dimensions en mm
fig.2-Encombrement fig.3-Tableau de commande et de contrôle
1-Monde en température du ballon sanitaire (eau froide 15°C) 2-Température d'eau chaude en sortie connue (débit 10 Umn)
1.3 - Coupe schématique de la chaudière
1-Trappe de visite 2-Eau sanitaire 3 - Purgeur automatique 4-Thermostat sanitaire (priorité eau chaude) 5-Thermostat de sécurité 6 - Isolation thermique 7-Turbulateur(7) 8 - Plaque de foyer 9 - Regard de flamme 10-Bruere 11 - Retour 12 - Boite à fumées trappe de ramonage 13-Départ 14 - Ballon d'eau sanitaire en inox 15 - Départ radiateur indépendant ou vase d'expansion 16-Thermomètre (T'chaudière) 17 - Thermostat de chaudière (régulation chauffage) 18-Interrupteur ete/hiver
fig. 4 - Coupe schématique
2.1.1-Le local
Le local de chaufferie devra répondre aux règlements en vigueur. Ce local comportera obligatoirement une ventilation haute et basse de section appropriée. La ventilation basse devra permettre l'arrivée d'air frais nécessaire à la combustion ; section égale ou supérieure à 3,5 dm². Le local chaufferie ne devra pas compter de parois humides ; l'humidité étant préjudiciable aux appareillages électriques. En outre, il est souhaitable d'éviter le stockage dans ce local de toute matière pouvant provoquer de la poussière à proximité du générateur.
Dans le cas où le local chaufferie compterait un sol légèrement humide, il est conseillé de prévoir un socle de réception en béton ou en tout autre matériel résistant à l'humidité.
L'implantation de l'appareil devra permettre l'accessibilité de ses différents organes, en particulier la trappe de ramonage située derrière le générateur.
2.1.2 - La cheminée
La cheminée sera en bon état et construite conformément aux règlements en vigueur.
a - La cheminée devra avoir au moins 4 mètres de hauteur. b - Le conduit doit être étanche.
c - la cheminée ne doit être raccordée qu'à un seul appareil, d - si la cheminée a des tendances aux refoulements à cause de sa situation par rapport à des obstacles voisins, il y a lieu de coiffer sa sortie d'un anti-refouleur efficace, ou de rehausser la cheminée.
e- le conduit doit être de section normale (voir ci-après le tableau des sections optimales), un conduit trop large risque de rendre impossible la formation du tirage thermique.
- La cheminée doit avoir une bonne isolation thermique, une cheminée très froide peut provoquer de la condensation à l'intérieur du conduit.
Section optimale de la cheminée en dm²
| Puisancechaudièreen kcal/h | Hauteur de la cheminée (en mètres) | |||
| 6 | 8 | 10 | 12 | |
| 17 500 | 2,15 | 1,85 | 1,65 | 1,50 |
| 20 000 | 2,50 | 2,15 | 1,90 | 1,75 |
| 25 000 | 3,10 | 2,65 | 2,35 | 2,15 |
| 30 000 | 3,70 | 3,10 | 2,85 | 2,60 |
section minimum obligatoire 2,5 dm² Note : pour une puissance basse, prévoir un tubage de la cheminée.
2.2 - Raccordement de la chaudière au circuit des radiateurs
L'appareil devra être relié à l'installation à l'aide des raccords ou coudes unions, pour permettre un démontage facile du générateur.
Rappel: la présence sur l'installation, d'une fonction de disconnection de type CB, à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43.011, destinées à éviter les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les
articles 167 et 168 du Règlement Sanitaire Départemental Type.
2.2.1 - Raccordement de la chaudière au circuit des radiateurs
- placer le circulateur sur la tuyauterie de départ ou de retour.
- raccorder un vase d'expansion adapté à l'installation. Dans le cas d'un vase d'expansion fermé, le montage d'une soupape de sécurité tarée à 3 bars est obligatoire.
Radiateur salle de bains:
- Le racorder sur l'orifice au-dessus de la chaudière ; son fonctionnement sera indépendant du circuit des autres radiateurs.
2.2.2 - Raccordement du circuit sanitaire
- placer sur l'arrivée d'eau froide un groupe de sécurité avec soupape tarée à 7 bars et reliée à un conduit d'évacuation à l'égout.
2.3 - Raccordement au conduit de cheminée
- Fixer la buse en fonte (située à l'arrière entre le corps de chauffe et l'habillage) sur la boîte à fumées
La buse d'évacuation sera raccordée au conduit de manière étanche avec pose éventuelle d'un régulateur de tirage en cas de dépression de la cheminée supérieure à 3 mmCE.
2.4 - Montage du brûleur
Fixer le brûleur sur la plaque de foyer. Passer le câble électrique et les flexibles mazout dans l'ouverture au bas des côtes.
fig. 5 - Schéma de principe d'installation hydraulique
2.5 - Raccordements électriques
Enlever le couvercle de la chaudière pour accéder aux bornes de raccordement. Raccorder le boîtier de commande à la terre.
Dimensions de l'alimentation électrique :
cable 3 x 1,5 mm² - fusible à fusion rapide 5 A
Prise de torque <100 ohms
3.1 - Vérification et mise en route
- effectuer le rinçage et le contrôle d'étanchéité de l'ensemble de l'installation
- procéder aux vérifications d'usage du brûleur et de son circuit d'alimentation en énergie.
- Contrôler Implantation des 7 turbulateurs (fig.8)
- contrôler que le calibrage du gicleur du brûleur ainsi que le réglage de la tête de combustion correspond bien à la puissance désirée de l'appareil. (voir la notice du brûleur)
- vérifier le bon serrage des connexions électriques sur les bornes de raccordement
- vérifier le serrage des électrodes
- brancher l'appareil sur le réseau et procéder à la mise en route (voir la notice d'emploi)
3.2 - Mise au point du brûleur
Se référer aux instructions de la notice fournie avec le brûleur. Nota: la température de fumées ne doit pas être inférieure à 180°C; si nécessaire, enlever un ou plusieurs turbulateurs en commençant par les extrêmes 1, 7, 2, 6, etc... (fig. 8).
4 - Instructions de maintenance
L'entretien de la chaudière doit être effectué régulièrement afin de maintenir son bon rendement. Suivant les conditions de fonctionnement, l'opération d'entretien sera effectuée une ou deux fois par an.
4.1 - Nettoyage de l'échangeur thermique
Couper l'alimentation électrique de l'appareil - déposer la porte de foyer avec le brûleur, enlever les turbulateurs et les nettoyer. Nettoyer l'échangeur à l'aide d'une raclette. Enlever les résidus de nettoyage par la trappe arrière - remonter toutes les pièces en ayant soin de les placer correctement.
4.2 - Entretien du brûleur
Celui-ci doit être nettoyé et contrôlé
Après la remise en place, un contrôle de fonctionnement du brûleur doit être réalisé afin de s'assurer que les règles n'ont pas été modifiées et qu'ils correspondent à la puissance désirée de la chaudière (voir notice du brûleur).
4.3 - Vase d'expansion fermé et groupe de sécurité
La soupape de sécurité du vase d'expansion et du groupe de sécurité du circuit sanitaire doivent être contrôlées à chaque saison de chauffage.

fig.6-Raccordement électrique
fig.7-Schema de principe electrique fig. 8 - Implantation des turbulateurs dans l'écheateur
LEROY MERLIN 62290 NOEUX LES MINES - FRANCE
Matériel sujet à modifications sans préavis. Document non contractuel.
