Type de produit	Cache tuyau décoratif pour poêle à bois
Marque	GODIN
Modèle compatible	Vermand (réf. 386101, 369104, 965110)
Dimensions du foyer (L x h x P)	45 cm x 30 cm x 26 cm
Diamètre de buse	153 mm intérieur
Départ des fumées	Dessus ou arrière
Matériau principal	Acier (cache tuyau), Fonte (foyer)
Poids du poêle complet	Environ 158 kg (Vermand)
Fonctions principales	Masquer le conduit de raccordement, améliorer l'esthétique, protéger le mur de la chaleur
Installation	Montage par vissage sur le poêle, coulissement et fixation avec vis fournies
Entretien et nettoyage	Nettoyer avec un chiffon doux et produit spécial vitre (réf. 0009) si nécessaire
Sécurité	Respecter les distances minimales aux matériaux combustibles (25 cm arrière, 30 cm côtés, 150 cm avant)
Pièces détachées et réparabilité	Pièces de rechange disponibles auprès du revendeur GODIN ; vis et joints spécifiques
Informations générales	Conçu pour être utilisé avec le poêle GODIN Vermand ; notice détaillée incluse

FOIRE AUX QUESTIONS - 965110 CACHE TUYAU POUR VERMAND GODIN

Qu'est-ce que le cache tuyau 965110 ?

Le cache tuyau 965110 est un accessoire décoratif conçu pour masquer le conduit de raccordement du poêle à bois GODIN Vermand. Il s'installe facilement et améliore l'esthétique de l'installation.

Le cache tuyau est-il compatible avec tous les poêles GODIN ?

Non, ce cache tuyau est spécifiquement conçu pour les modèles Vermand (réf. 386101, 369104 et 965110). Il n'est pas garanti compatible avec d'autres modèles.

Comment installer le cache tuyau ?

L'installation se fait en fixant les équerres sur le poêle, puis en faisant coulisser les pièces arrière et avant. Il faut ensuite visser l'ensemble selon le schéma fourni dans la notice. Vérifier l'étanchéité après montage.

Quelles sont les dimensions du cache tuyau ?

Les dimensions exactes ne sont pas spécifiées, mais il est conçu pour s'adapter au foyer de dimensions 45 cm x 30 cm x 26 cm et à une buse de diamètre 153 mm.

De quel matériau est fait le cache tuyau ?

Le cache tuyau est en acier, peint avec une peinture haute température résistant à la chaleur.

Comment entretenir le cache tuyau ?

Nettoyez-le avec un chiffon doux et éventuellement du nettoyant pour vitre GODIN (réf. 0009). Évitez les produits abrasifs qui pourraient rayer la surface.

Puis-je peindre le cache tuyau d'une autre couleur ?

Oui, vous pouvez utiliser une peinture haute température adaptée (par exemple, GODIN réf. 0001 gris foncé). Assurez-vous de bien nettoyer et dégraisser la surface avant application.

Le cache tuyau protège-t-il le mur de la chaleur ?

Oui, il contribue à protéger le mur arrière en respectant les distances de sécurité. Cependant, il ne remplace pas les écrans de protection thermique si ceux-ci sont requis par la réglementation.

Où puis-je acheter des pièces de rechange pour le cache tuyau ?

Les pièces de rechange (vis, joints, etc.) sont disponibles auprès des revendeurs agréés GODIN. Référez-vous à la nomenclature dans la notice pour identifier les pièces.

Que faire si le cache tuyau est endommagé ?

Contactez votre revendeur GODIN pour obtenir une pièce de remplacement. N'utilisez pas de pièces non d'origine, car cela pourrait compromettre la sécurité et le bon fonctionnement.

MODE D'EMPLOI 965110 CACHE TUYAU POUR VERMAND GODIN

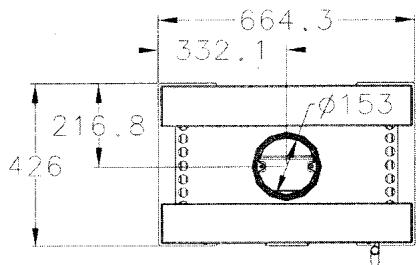

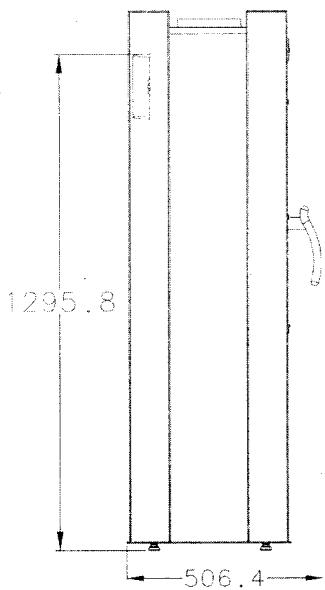

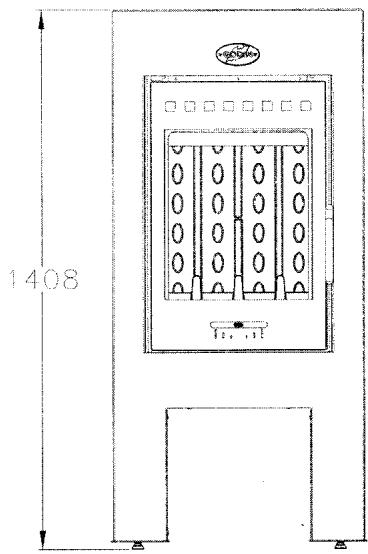

CACHED TUYAU pour vermand ref. 965110

L'ETHNIC

Réf. 386101

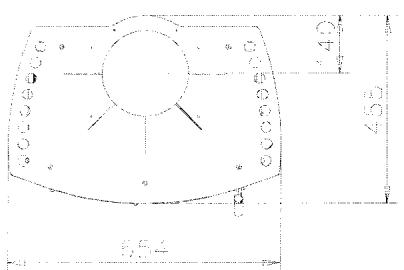

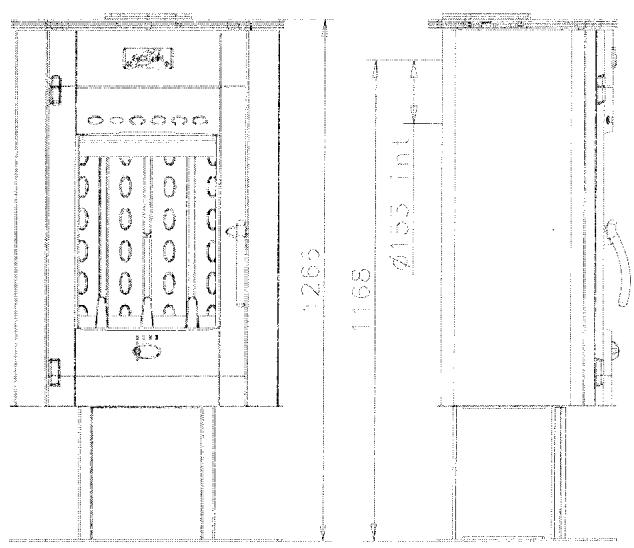

Réf. 369104

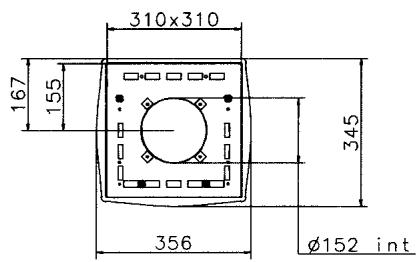

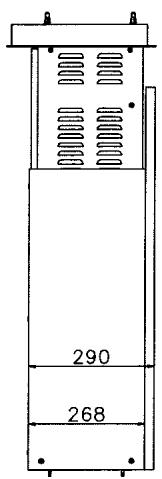

CACHE TUYAU Pour Le Vermand Réf. 965110

Foyer (L x h x P).	45 cm x 30 cm x 26 cm
Diamètre de buse	153 mm intéérieur
Départ des fumées sur le dessus ou à l'arrière
Combustible recommandé	Bois en bouches
Chargement en façade, admettant des bouches jusqu'	44 cm
Grandes vitres à vision panoramicique (résistant jusqu'à 750 °C)
Dimension de l'ouverture de chargement en façade (L x h )	65 cm x 25 cm
Foyer en fonte
Réglage de l'allure	Manuel
Poids	Ethnic : 170 kg Vermand : 158 kg
Puissance	9,5 kW
Volume chauffé corrigé	130 à 330 m³
Durée de fonctionnement à allure normale*	1 heures
Durée de fonctionnement à allure ralentie*	4 heures 30 minutes
Débit massique des fumées	10,24 g/s
Rendement de l'appareil	70,46 %
Taux de CO dans les fumées à 13% de 02	0,24 %
Taux de CO2 dans les fumées	9,52 %
Consommation à allure normale	3,3 kg/h
Température moyenne des fumées	346 °C
Distance minimale aux matériaux combustibles adjacents	25 cm / arrière
	30 cm / côts latéraux
	150 cm / avant
APPAREIL INTERMITTENT

• avec un chargement de 3,3 kg de bois à 12 % d'humidité et d'un pouvoir calorifique de 15,96 MJ/kg.

Instructions destinées à l'installateur

Toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Férrier 2006. Sasser t dabd de la bonne qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...

Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...

• Une bonne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
• Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit.
• Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médicocé.

Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.

Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.

Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.

Supprimer les poteries qui ne peuvent pas avoir une section de sortie d'au moins 2,5 dm².

Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée. Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage. - Les appareils doivent être installés conformément aux spécifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les règlementations nationales et locales doivent être respectées. - Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage. - Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant. - Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrêté possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.

Important :

Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure ajustée nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles arrière de 25 cm au moins doit être respectée. - Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 30 cm au moins, s'ils sont constitués de matériaux combustibles. - Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.

Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune fonction ne doit se situer dans l'épaisseur du plancher (prévoir le déport B).

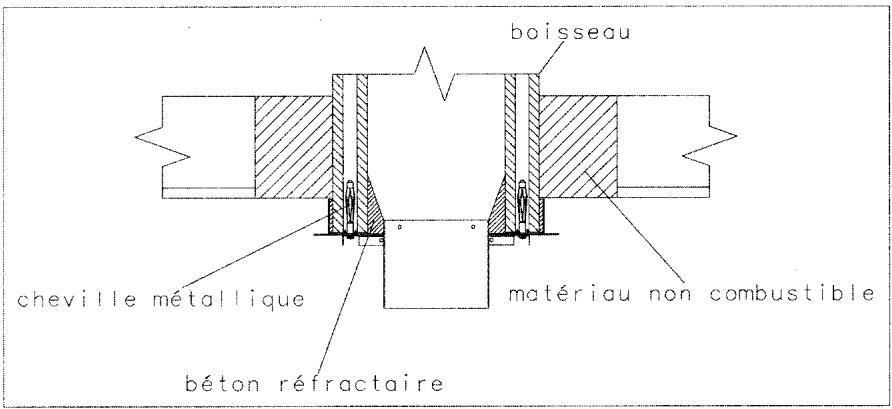

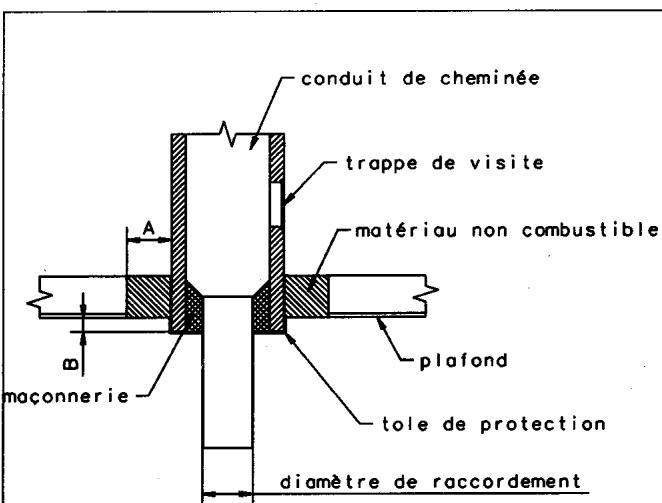

Exemple d'un raccordement au conduit de cheminée

(A)

(B)

(D)

Pour les nombres « x », se reporter à l'éclaté-cache TUYAU du four fourni en fin de notice.

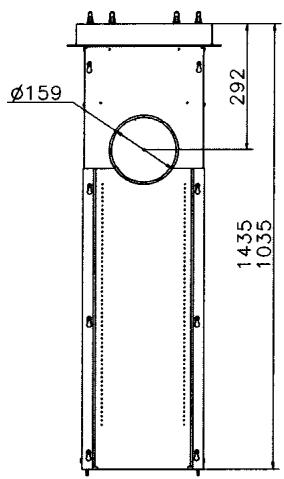

A	Monter le cache tuyau suivant le schéma en coupe .VERIFIER L'ETANCHEITE Monter les équres sur l'appareil (l'axe de la buse de l'appareil à l'aplomb de l'axe du boisse). Fixer l'ensemble constitué du derrière inférieur « 3 » et du derrière supérieur « 4 » en les faisant coulibser entre la pièce raccord de buse « 13 » et le dessus de l'appareil. Bloquer l'ensemble au moyen des vis «20,21 »
B	Raccorder l'appareil au conduit de cheminée en montant l'obturateur « 11 » avec 2 vis « 21 » et en découpart l'isolement « 1 » au diamètre du tuyau de raccordement .VERIFIER L'ETANCHEITE
C	Monter l'élement supérieur coulissant « 5 » .Placer les 6 têtes de vis situées à l'arrière de la pièce « 5 » dans les lumières du derrière supérieur « 4 » .Remonter la pièce « 5 » suivant la flèche et bloquer avec les 6 vis « 21 » .
D	Monter l'ensemble constitué de l'élement inférieur « 14 » et du fronton (pièce de couleur de l'appareil). Placer les lumières de la pièce « 14 » dans les vis à l'arrière de la pièce « 3 » , puis descendre suivant la flèche et bloquer avec les 4 vis « 22 » .

Instructions destinées à l'utilisateur

• Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation.
• L'installation par un professionnel est vivement recommandée.
• Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
• Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes) ; il est impératif de prendre toutes précautions pour éviter les brûlures.
• Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.

Allumage - réglage

Ouvrir la porte. - Introduire les matières aux usuelles d'allumage, allumer et faire un chargement modéré en laissant l'entrée d'air complètement ouverte. Pour aider à l'allumage, il est possible de laisser la porte entrebaillée quelques minutes, et ce, sous une surveillance constante. - Quand le feu est bien pris, charger la quantité désirée et régler la combustion à l'aide du registre de porte.

Remarque :

• Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur: mobilier, papier, vêtements.

• En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser le gant pour effectuer l'opération. De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du rechargement ou de l'enlèvement des résidus.
• Pendant le fonctionnement, tenir la porte toujours fermée. Le chargement s'effectue par la porte avant. Pour l'allure normale, utiliser 3 ou 4 buches et régler à la position 2 ou 3.

Pour l'allure au ralenti, laisser le feu jusqu'à ce que le lit de braises soit bien tombé, charger ensuite 1 ou 2 grosses buches puis fermer le registre d'air.

NOTA : La durée du ralenti va dépendre du bois utilisé et du tirage. Ne pas charger plus de 25 cm de hauteur de combustible.

Conduite de l'appareil

• Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limites pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de bois et ce, sur plusieurs jours.
• Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
• Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommandons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplacer en même temps les joints de porte et de vitre et de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
• Après l'appareil, des fumées.

Chargement : recommandation très importante

Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flames hautes sont visibles, car lors de l'ouverture de la porte les risques seraient d'être appelés.

Toujours ouvrir la porte très doucement pour laisser le tirage s'établir et éviter ainsi le refoulement de fumée.

Mise en garde : Il est formellement interdit de poser sur l'appareil en fonctionnement ou encore chaud des objets de quelque nature que ce soit (bouilloires, casseroles,...).

Importance du combustible

Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu'un appareil qu'il soit ne peut que libérer l'énergie contenue dans le combustible qu'il brûle.

S'il vous semble que votre appareil chauffe mal, on peut affirmer que :

• Soit la quantité de combustible brûlé est trop faible.

Soit le combustible brûlé n'a pas suffisamment d'énergie disponible.

Ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient encore). Nous vous conseillons fortement l'utilisation de bois labellé NF bois de chauffage.

En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu'il est plus dense et souvent moins humide.

L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau.

L'énergie disponible pour le chauffage sera de 4,16 Wh par kilo de bois sec. Elle ne serait plus que de 1,73 Wh pour du bois à 50% d'humidité.

L'utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, à terme, de produire des yeux de cheminée.

Decendrage

Vider le cendrier au moins tous les 2 à 3 jours suivant l'utilisation. Cette opération doit se faire avec une précaution, ennant biensoon d'utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir. - Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'àu contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.

Ramonage

Faire ramonerer la cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretien les conduits avec un produit adaptable. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les remplaçer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécial vitre (ref. 0009). - En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.

Entretien

Faire vérifier l'appareil par une personne compétente au moins une fois par an.

Attention

LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). - LE GANT NE DOIT ÉTRE UTILISÉ QUE POUR MANCEUVRER LA POIGNée. IL N'EST PAS ADAPTE POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES. VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DEPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.

Ne pas s'inquiéter si des émissions de fumée et une odeur un peu acre se manifestent aux premiers allumages, ici étant dus à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.

Entretien de la fonte et de l'acier

Tout poèle acier ou fonte nécessite un minimum d'entretien, après chaque utilisation, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poèle fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé.

Les pièces fonte s'entretiennent régulièrement à l'aide de pâte à fourneau noire (réf 0012). Celle-ci s'applique à froid, tel un cirage et nécessite, dès qu'elle est sèche, un lustrage avec un chiffon doux.

De la peinture haute température (gris foncé ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain.

Les poêles tout fonte avec une finition extérieure émaillée nécessitant l'entretien intérieur du foyer.

L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.

Tous nos produits d'entretien sont répertoriés dans notre catalogue général (pâte à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'entremise de nos revendeurs.

Mise en garde particulière concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

PIECES De remplacement

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRIÈRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S. A.

Ne jamais apporter de modifications à l'appareil sans autorisation.

Responsabilite

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

Nomenclature et éclaté

386101

N°	Nb	Désignation	Codification	N°	Nb	Désignation	Codification
01	1	Buse ronde 153 int	1 4312 3119	34	2	Chape portefoyer	1 2867 996046
02	1	Ecusson	1 8501 3123	35	1	Butée ouverte	1 1916 996048
03	1	Support foyer	2 0367 3138	36	2	Côté interieur	1 0404 996048
04	1	Tampon dessus	1 1431 3144	37	1	Dessus	1 1101 996048
05	4	Fixe vitre	1 2071 3152	38	2	Entrezoise arrêté	1 0427 996048
06	1	Bac cendres	1 3304 3157	39	2	Panneau côté	1 2320 996048
07	1	Guide sécurité	2 4175 3257	40	1	Panneau décor avant	1 1351 996048
08	1	Naille tiroir cendres	1 3370 3260	41	1	Panneau de derrière	1 2449 996048
09	1	Carter droit	1 2778 36911	42	2	Panneau jonction	1 2160 996048
10	1	Déflecteur	1 0131 369101	43	2	Patte de fixation façade	1 2019 996048
11	1	Obturator dessus	1 1154 369101	44	1	Patte fixation dessus foyer	1 1167 996048
12	2	Plaque protection arrière	1 0176 369101	45	1	Plaque protection	1 2420 996048
13	2	Plaque protection côté	1 0173 369101	46	2	Raccord avant	1 0437 996048
14	3	Equerre façade	1 2145 36911	47	2	Socle	1 2215 996048
15	1	Fond	1 2205 369101	48	1	Tôle inférieure	1 2262 996048
16	6	Joint fond	1 2255 369101	49	2	Cuvette à vis	00001307833
17	1	Pare cendres	2 3306 369101	50	2	Écrou 6 pans 5 ZN noir	00001305950
18	1	Renfort façade	1 2175 369101	51	4	Ecrou M10 eurosert	00001307166
19	1	Clé à crochet	1 4101 3720	52	22	Ecrou rapid nut 0955 M5	00001304496
20	1	Butée façade	1 2010 386101	53	1	Goupille cannelée 6x40	00001305127
21	1	Poinée foyer	1 2878 386101	54	2	Ressort 961	00001301991
22	1	Applique de porte	1 2871 386101	55	1	Rivet acier TR 6x40	00001305507
23	1	Façade	2 2101 386101	56	4	Vérin à vis d30 M10 lg30	00001306750
24	1	Dessus foyer	1 1112 996006	57	1	Verre ep 4 400x570	00001307740
25	8	Fixe côté extérieur	1 2371 996006	58	1	Vis épaulée acier ZN noir	00001307191
26	4	Patte fixation dessus	1 1160 996007	59	4	Vis épaulement M5	00001305431
27	4	Renfort côté	1 2392 996007	60	2	Vis HC M5x6bout pointu	00001304206
28	2	Côté interieur	1 0404 996008	61	16	Vis poelier M5x20	00001307563
29	1	Derrière	1 2401 996008	62	6	Vis TCB M5x16 pozie ZN noir	00001305477
30	1	Tresse porte chargement	1 8804 996027	63	8	Vis TF M5x10	00001301185
31	1	Tresse verre réfractaire	1 8826 996027	64	14	Vis TRL 7x9.1 pozie ZN	00001301231
32	1	Prote chargement	3 2831 996027	65	4	Vis TRL M5x10 pozie ZN noir	00001305476
33	2	Volet réglage air	2 4137 996027	66	2	Vis TRL M5x16 pozie ZN noir	00001305477

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.

Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.

Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent rester à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un chic mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.

La garantie ne prendra pas effet lorsque :

• Les avaries qui resultaient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
• Les dépréciations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, chic thermique, etc.):
• Les anomalies, déteriorations ou accidents provenant de chute, chic, négligence, défaut de surveillance ou d'entretien de l'acheteur;

L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit, c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)

• Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisées par des pièces de rechange non d'origine ou non agréées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultant des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières - Cuisinières - Appareils de chauffage - Fonderie

GODIN S. A.-532, rue Sadi Carnot-02120 GUISE-France

Tout client particulier s'adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s'adresser après de lui, pour tout problème de Service.

FICHE DE CONTROL

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :	Date d'installation :
Tél :	Le : à :
	Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle :Type d'Appareil : poèle à boisVersion : 386101 369104 965110 Contrôleur :	FICHE DE CONTROÎLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06Révision :

Imprimerie GRAFIPRIM 02110 Bohain- 12/2008
