MODE D'EMPLOI 665801 INSERT A FIOUL GODIN
Volume chauffé correspondant (Norme FDD 35.001) 140 à 300 m³
Puissance calorifique minimale 2,7 kW
Débit maximum 1,380 l/h
Débit minimum 0,330 l/h
Combustible. F.O.D.
Tension d'alimentation 230 volts - 50/60 Hz
Livre sans réservoir
L'appareil est muni d'une soufflerie accélérateur de convection à deux vitesses.
Cheminee et raccordement
- Avant la réalisation de l'installation, s'assurer que la cheminée est en bon état et que la qualité du conduit permettra un tirage suffisant.
- La dépression doit atteindre 1,5 mm CE. (voir également le paragraphe "TIRAGE")
- La cheminée ne doit pas se refroidir facilement.
- Elle doit être bien étanche et de section constante.
- La section minimale doit atteindre 2,5 dm2. Par contre, une section trop importante représente un volume trop grand, difficile à réchauffer, qu'il faut tuber si le tirage s'établit mal.
- La hauteur du conduit ne doit pas être inférieure à 5 mètres et le sommet doit dépasser le faîte du toit et déboucher à l'air libre sans présenter de rétrécissement.
- Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 centimètres environ au-dessous de l'axe du tuyau de fumée.
- Ne jamais réduire le diamètre du tuyau de départ prévu sur l'appareil.
- Le raccordement doit être réalisé de façon absolument étanche.
Remarque : Il convient de vérifier que l'air nécessaire à la combustion peut être prélevé en quantité suffisante dans la pièce où l'appareil est installé.
Securite incendie - reglementation
Le raccordement doit être effectué conformément aux règles de l'art et à la réglementation en vigueur. En particulier le respect des prescriptions des DTU 24-1 et 24-2.2
Les tuyaux de fumées devront toujours être suffisamment éloignés de toutes matières combustibles :
- 5 cm s'il s'agit de conduit isolé à double paroi (type Metalbestos ou Poujoulat).
- 16 cm s'il s'agit de tuyaux ordinaires entourés d'un isolant.
- 25 cm sans protection particulière.
- Si le sol est constitué de matière combustible, il convient de le protégger efficacement. Cette protection doit s'étendre à au moins 0,40 m de la face avant de l'appareil.
1) Cas de l'installation dans une cheminée existante (voir fig.1)
Avant la mise en place, il y a lieu de préparer convenablement le raccordement au conduit de cheminée. Penser qu'il sera nécessaire de ramoner le conduit et les tuyaux, donc prévoir l'éventuel démontage. Tout d'abord, il convient de déstercer la trappe de la base du conduit s'il en possède une. Il est nécessaire de fermer la base du conduit, si possible en haut de l'avaloir, à l'aide d'une tôle bien jointive sur laquelle on aura percé au bon endroit un trou du diamètre de la buse de l'appareil.
Raccordement au plafond
Il est utile de prévoir une manchette de 125 mm de diamètre à sceller. Prendre garde que les matériaux combustibles soient éloignés de plus de 16 cm du passage des fumées.
S'assurer enfin qu'une trappe de visite permette le nettoyage de la base du conduit.
B) Raccordement dans le mur (voir fig. 2)
Il convient de prendre les mêmes précautions que pour un raccordement au plafond.
Le conduit doit être bouché entre 0,5 m et 1,00 m en dessous de l'entrée du tuyau.
Prévoir une trappe de visite à cet endroit.
Fig. 1
Fig. 2
Raccordement à la CUVE
- Le raccordement peut être réalisé soit par l'arrière, soit par le côté gauche.
- pour réaliser l'opération il est nécessaire de retarder les écrous de chaleur qui entourent la vanne.
- L'accès à la connexion sur la vanne est alors aisée. Utiliser le tuyau de cuivre de diamètre 8 mm et passer sous le ventilateur pour une connexion latérale.
- s'assurer de la bonne étanchéité du raccord.

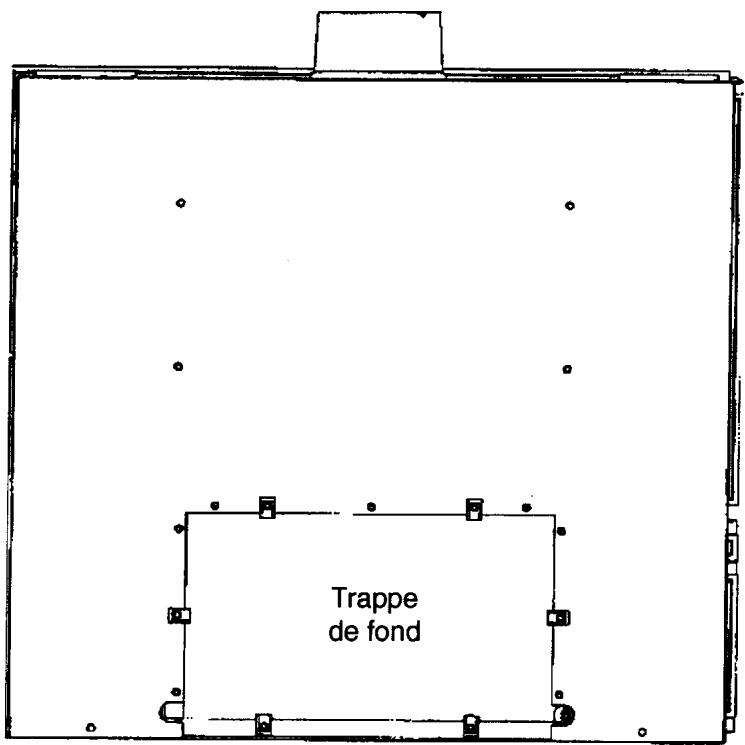

BRIEN Replacer les ECRANS de chaleur
Fig. 3
- Le raccordement peut être réalisé par l'arrière, pour cela sortir
- Il est également possible de réaliser une connexion rigide par l’arrêt. Pour cela il est nécessaire :
1) de retirer le déflecteur de flamme. 2) de retirer le déflecteur inox arrière qui est fixe à droite et à gauche sur la façade. 3) démonter les 4 vis (A) puis retirer tout l'ensemble, brûleur + vanne, en commençant par soulever l'arrière. 4) démonter la trappe du fond et réaliser le raccordement par l'intérieur de l'insert.

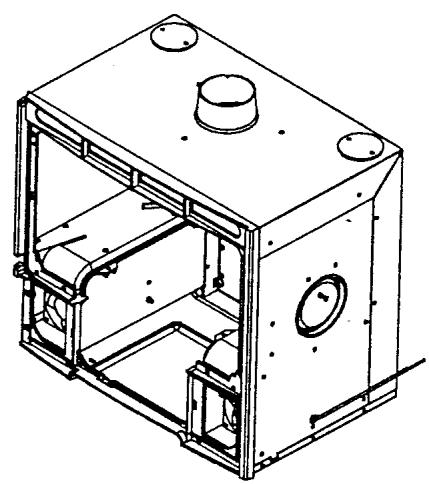

Fig. 4
Vue de dessus coupe
Remarques importantes :
- Il est nécessaire de placer une vanne d'arrêt située dans la pièce où est installé l'appareil. Cette vanne doit rester accessible.
- En cas d'alimentation en gravité, le dessus de la cuve à fioul ne doit pas être à une hauteur supérieure à 2,50 m par rapport à la vanne.
- Bac de propreté
Un bac de propre, qui récupérerait les évventuelles fuites de fioul au fécrasseur ou aux raccords à la vanne, est situé à l'avant, sous la vanne. Il est extricable après ouverture du portillon.
IL NE FAUT JAMAIS ALLUMER L'APPAREIL SI IL Y A DU FIOUL DANS CE BAC.
Raccordement electrique
- le fil d'alimentation des ventilateurs est situé à droite.
- le raccordement doit être réalisé selon la réglementation en vigueur dans le pays où est réalisée l'installation.
- le raccordement à la terre est impératif.

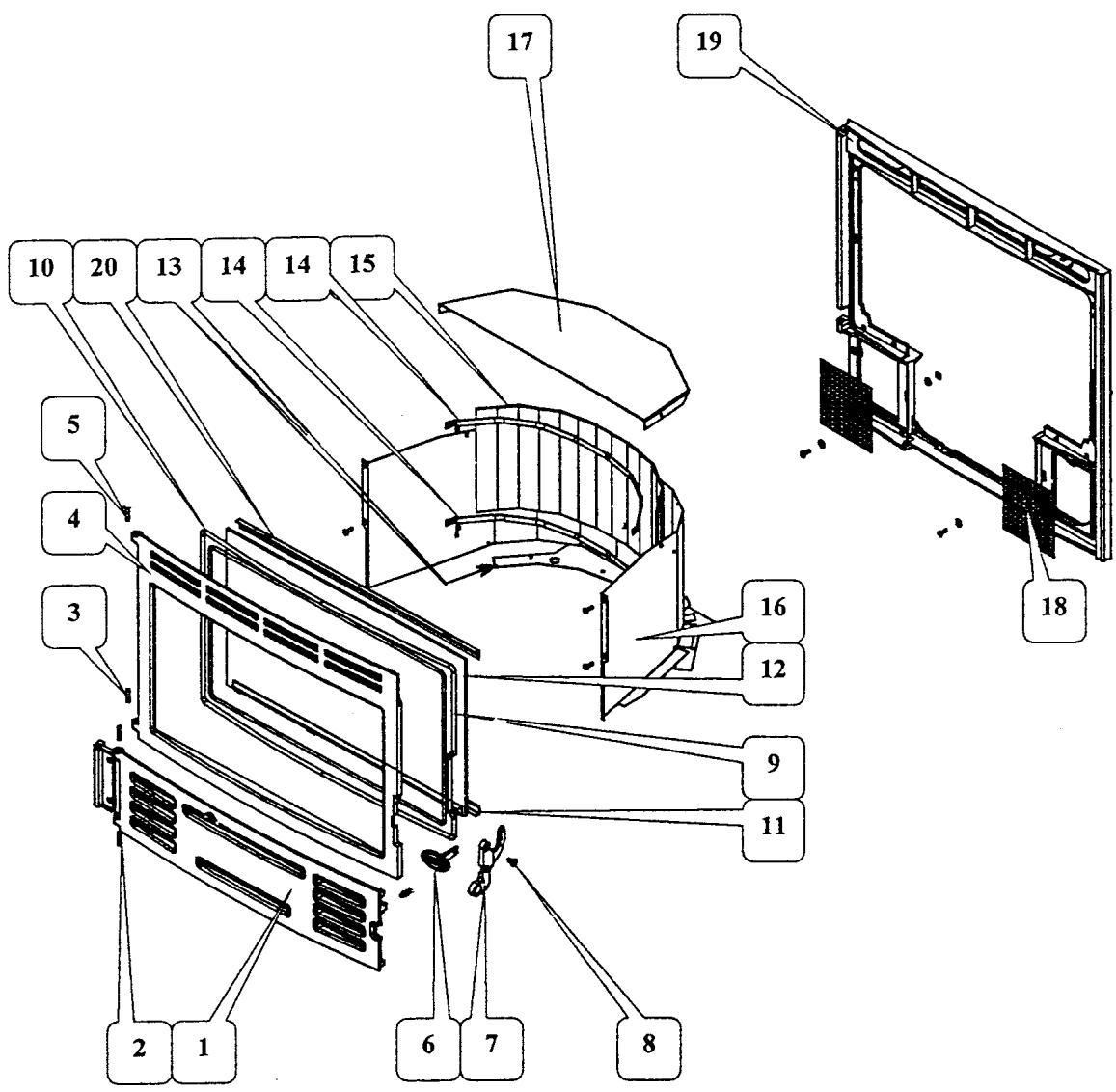

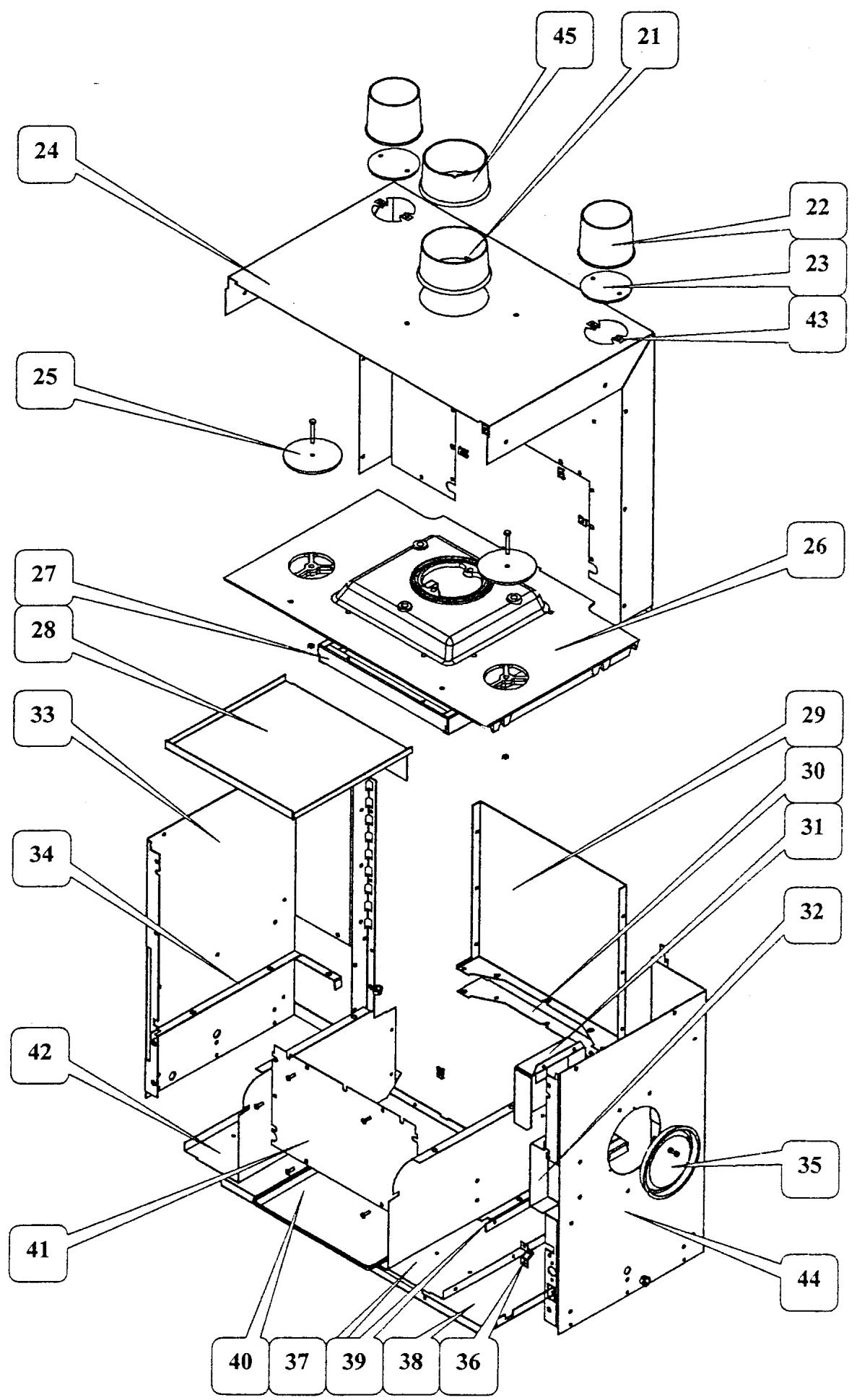

NOMENCLATURE
| Repère | Désignation | Codification |
| 1 | 665801_F_trappe | 12881665801053 |
| 2 | AA_goupille cannelée 6x28 brut | 00001300459 |
| 3 | 665801_F_gond inférieur | 12933665801053 |
| 4 | 665801_F_porte foyer | 12861665801053 |
| 5 | AA_rivet acier TR_6x30_ZN_noir | 00001301998 |
| 6 | 3258_F_écusson | 1850132580011 |
| 7 | 3258_F.POignée porte chargement | 12839325853 |
| 8 | AA.vis TF_fendue noir à épaulement_3076 | 00001305233 |
| 9 | 665801_AF_ficelle céramique verre réfractaire | 18816665801000 |
| 10 | 665801_AF_ficelle céramique porte foyer | 18855665801000 |
| 11 | 3258_T élément applique inférieur | 12819325822 |
| 12 | AA_verre ep_4_617x360 | 00001306042 |
| 13 | 665801-renfort protection derrière | 12470665801053 |
| 14 | 665801_T_bride miroir | 16695665801018 |
| 15 | AA_jeu de verre semi miroir en 14 | 00001307469 |
| 16 | 665801_T_plaque foyer arrêté | 10160665801018 |
| 17 | 665801_T_déflecteur | 10131665801053 |
| 18 | 665801_T_grille circulation d'air droit | 10246665801053 |
| 19 | 665801_F_façade | 12101665801053 |
| 20 | 665801_T_fixe vitre | 12008665801053 |

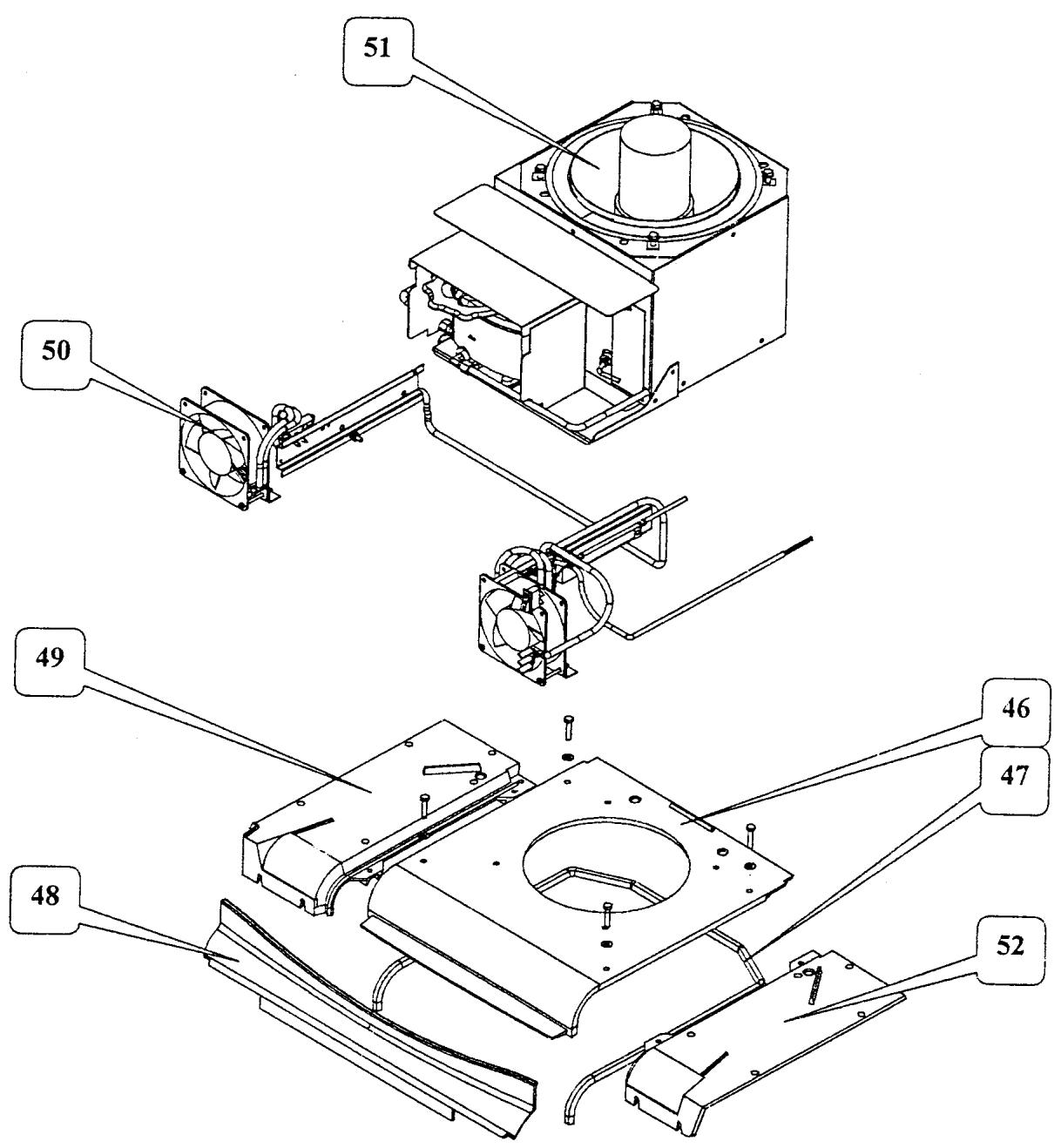

NOMENCLATURE
| Repère | Désignation | Codification |
| 46 | 665801_F_support_brûleur | 16618665801053 |
| 47 | 665801_AF_ficelle_céramique_support_brûleur | 18870665801000 |
| 48 | 665801_F_chenêt | 10306665801053 |
| 49 | 665801_F_côté gauche foyer | 10122665801053 |
| 50 | AA_moto hélice insert type 3168 | 00001305508 |
| 51 | 665801_ensemble_brûleur | |
| 52 | 665801_F_côté droit foyer | 10121665801053 |
| 21 | 3721_F_buse ronde à oreilles D 125 | 14312372153 |
| 22 | 3726_F_buse ronde D 97 | 14312372653 |
| 23 | 3736_T_trappe de nettoyage | 14230373653 |
| 24 | 665801_T_boîte conduit d'air | 13906665801053 |
| 25 | 3829_F_clapet | 14166382900 |
| 26 | 665801_F dessus | 11101665801053 |
| 27 | 665801_T_boîte à fumée | 14301665801053 |
| 28 | 665801_T_trappe de nettoyage | 14230665801053 |
| 29 | 665801_T_derrière boîte à fumée | 14382665801053 |
| 30 | 665801_T_joint de foyer | 10346665801053 |
| 31 | 3801_T_cache | 16668380153 |
| 32 | 665801_T_obturateur passage poignée | 12064665801053 |
| 33 | 665801_T_côté gauche | 12305665801053 |
| 34 | 665801_T_joint côté gauche foyer | 10344665801053 |
| 35 | AA_clapet limiteur de tirage D 139 | 00001305100 |
| 36 | AA_attache à clipper c4402 | 00001304680 |
| 37 | 665801_T_conduit ventilation droit | 13922665801053 |
| 38 | 665801_T_fond | 12205665801053 |
| 39 | 665801_T_joint côté droit foyer | 10345665801053 |
| 40 | 665801_T_bac de propretié | 12501665801061 |
| 41 | 665801_T-renfort protection derrière | 12470665801053 |
| 42 | 665801_T_conduit de ventilation gauche | 13923665801053 |
| 43 | AA_écrou rapide nut_0956_M5 | 00001305442 |
| 44 | 665801_T_côté droit | 12301665801053 |
| 45 | 3721_F_buse ronde à oreilles D120 (export) | 14312372153 |

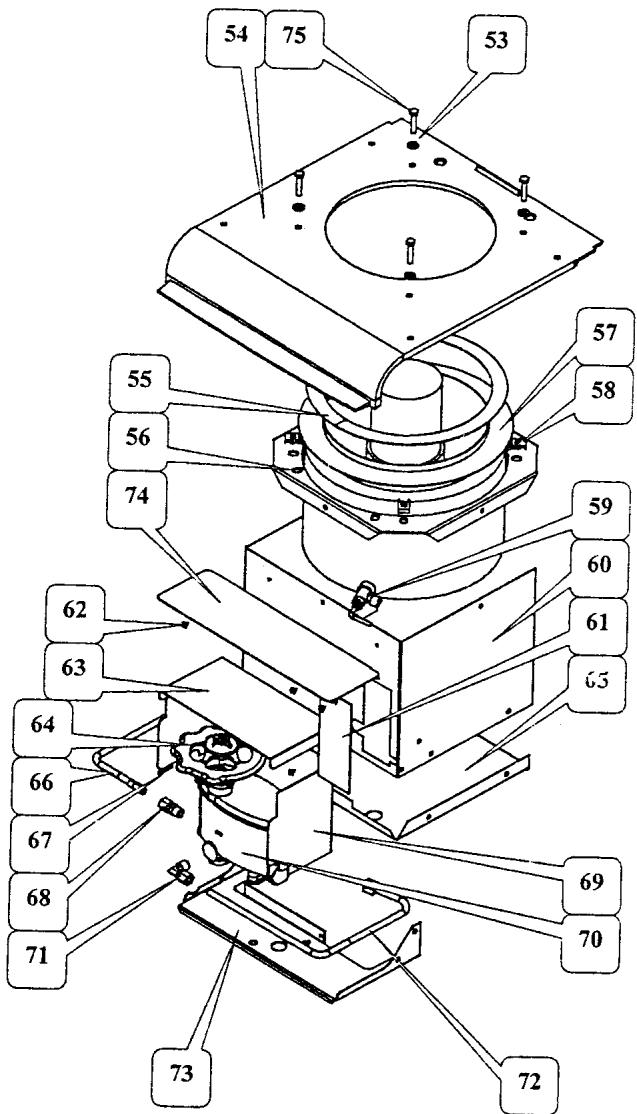

NOMENCLATURE
| Repère | Désignation | Codification |
| 53 | AA_rondelle fer_LL6_24x6,5x1,2 | 00001301704 |
| 54 | 665801_F_support brûleur | 16618665801053 |
| 55 | 665801_AF_joint plat support brûleur | 18858665801000 |
| 56 | 6855_T_fix brûleur mazout | 16629685553 |
| 57 | AA_brûleur flamme bleu 10" | 00001306672 |
| 58 | AA_ecrou rapid nut_0956_M6 | 00001305442 |
| 59 | AA_té décrasseur WEBER | 00001301940 |
| 60 | 665801_T_carter brûleur | 16654665801000 |
| 61 | 665801_T_trappe de visite | 10867665801000 |
| 62 | AA.vis_TRL_N°7x9,5_pozie Noir | 00001301231 |
| 63 | 665801_T_protège vanne mazout arrière | 16694665801000 |
| 64 | 665801_F commande mazout | 16692665801053 |
| 65 | 665801_T_fon de carter | 16655665801000 |
| 66 | 665801_AF_pipe alimentation vanne | 16606665801098 |
| 67 | AA_goupille fendue_2,5x20_DN94 | 00001306144 |
| 68 | AA_raccord laiton_1/4_8 | 00001307471 |
| 69 | 665801_T_protège vanne mazout | 16677665801000 |
| 70 | AA_vanne fioul_5/17,5_CC/4 | 00001304828 |
| 71 | AA_raccord laiton RCN_090813 | 00001305008 |
| 72 | 665801_AF_pipe alimentation brûleur | 16510665801098 |
| 73 | 665801_T_support vanne mazout | 16628665801000 |
| 74 | 665801_T_protège vanne mazout supérieur | 16697665801000 |
| 75 | AA.vis_TH_6x35 | 00001305310 |
Nettoyage
Si le tirage est normal et la vanne à début constant réglée correctement, le brûleur ne doit pas s'encrasser. 1 fois par saison, tourner, pousser et tirer à nouveau la tige du décrasseur.
1 fois tous les 2 mois d'utilisation, nettoyer l'anneau du brûleur et le brûleur lui-même, à l'aide d'une brosse métallique (Ces opérations sont particulièrement aisées à réaliser grâce à la large porte d'accès au brûleur). 1 fois par saison de chauffe et notamment à la remise en service, nettoyer le filtre de la vanne à début constant (Fig. 4). 1 fois par saison de chauffe, vérifier la propriété des carreaux de fumée (retirer le tampon du dessus)
Pour faciliter les opérations d'entretien complète, il est recommandé devoir l'ensemble brûleur + vanne comme indiqué (Fig. 4)
L'ensemble étant sorti, il est aisé de le transporter pour effectuer l'entretien, l'ensemble pouvant être retourné (prendre garde au fioul restant toujours dans la vanne à niveau constant)
Pour nettoyer le filtre, il faut démonter les écrans de chaleur (Fig. 3)
ARRET De l'appareil
Placer l'index de la manette de réglage en regard du repère "0". Si la mise à l'arrêt est prévue pour une longue période, il est recommandé de désarmer le levier de la vanne à débit constant et de fermer le robinet du réservoir (Fig. 5).
TIRAGE
Levier d'armement Fig. 5
Fig. 6
Le bon fonctionnement de l'appareil dépend sur tout du tirage que peut produire la cheminée. À la position de réglage d'allure maximum ("6"), après 1 heures de fonctionnement le tirage doit atteindre 1,5 mm CE. Si ce n'était pas le cas, non seulement le rendement de l'appareil serait affecté mais de plus son encrassement serait très rapide. Il faudrait donc sans tarder prendre toute mesure nécessaire pour améliorer le tirage. À l'allure ralentie (réglage en position "1") le tirage doit atteindre 0,8 mm CE environ.
REMARQUE: Si le tirage dépassait franchement 2 mm CE, il serait nécessaire de régler le modérateur de tirage. Celui-ci doit prélever l'air frais de la pièce. La valeur du tirage ne peut être vérifiée qu'avec l'aide d'un déprimomètre. Tout autre moyen de contrôle avec une flamme de bougie ou autre ne peut que donner des indications sans valeur précise. Si les conditions de tirage sont remplies, vous devez être totalement satisfait de votre appareil.
Quelques cas d'anomalies
- À l'allure maximale, la flamme devient longue et fumeuse et salit la vitre.
1ère Cause possible - La position "6" a été amenée trop rapidement - replacer la manette à "0" et attendre que la combustion redevienne normale. Replacer ensuite la manette selon l'allure désirée
2ème Cause possible - Le débit est trop fort. Placer alors à une position intermédiaire et prévenez votre installateur pour effectuer un réglage
- Au ralenti, la flamme est fumeuse :
Cause : débit minimal trop faible
Placer vert manette à une position plus élevée et prévenez your installateur pour effctuer un réglage.
- La flamme est fumeuse à toutes les allures
1. Cause : les orifices du brûleur sont obstrués. Nettoyer le brûleur.
2. e Cause : Le tirage est insuffisant. Prévenir votre installateur.
L'appareil s'éteint :
1. cause : La cuve est vide
2. cause : Obstruction par des impuretés
a) dans la cuve b) dans le filtre de la vanne à débit constant
(pour accéder au filtre, il est nécessaire de démonter les déflecteurs de chaleur)
c) dans la fente de la tige doseuse de la vanne à débit constant
d) au décrasseur
Faites appel à votre installateur pour effectuer un nettoyage.
La cheminée, par son tirage, assure l'aspiration de l'air que va utiliser le brûleur pour alimenter la combustion. La cause principale du noircissement est due à une insuffisance d'air, donc le plus souvent à un tirage défectueux.
Attention : le réglage ne doit être effectué que par un professionnel après accord de la société GODIN.
Toute modification des réglages du constructeur sans notre accord constituerait une annulation de la garantie.
NOTA : Il n'est pas nécessaire de modifier ce réglage tant que la viscosité du combustible ne varie pas.
Sur le dessus de la vanne à début constant sont disposées deux vis de réglage, l'une porte l'inscription "Diminution début maxi" l'autre "Diminution début maxi". Il n'est pas possible d'augmenter les débits.
a) Si le débit minimal est trop fort, tourner la vis dans le sens de la flèche. b) Si le débit maximal est trop fort (flamme fuligineuse trop longue), réduire le débit en tournant la vis de réglage dans le sens indiqué par la flèche.
Pour effectuer ce réglage en cas de nécessité, il est nécessaire :
- de démonter les écrans de chaleur (voir Fig. 3)
- de démonter la molette de réglage de début
- d'utiliser un tournevis adapté de longueur totale maximale de 70 mm
Le réglage maximal des débits étant extrêmement sensible et précis, il est conseillé d'agir sur les vis de réglage avec la plus grande précaution. Toujours commencer par le réglage du début minimal.
Allumage - reglage
- Vérifier la position de l'anneau de brûleur et du catalyseur.
- S'assurer de l'alimentation en F.O.D.
- Armer le levier de la vanne à niveau constant située sous le portillon inférieur en abaissant celui-ci (Fig. 3).
- Attendre 2 à 3 minutes que le fioul entre dans la vanne à niveau constant.
- Placer la manette de réglage du début à la position "6" et dès que le fioul arrive au brûleur, ramener à la position "1" - utiliser l'outil fourni.
- Ouvrir la porte panoramique et verser dans le brûleur la valeur d'un fond de verre d'alcool à brûler (1 à 1,5 cm)
- Enflammer puis fermer la porte.
- Après 4 à 6 minutes le brûleur est réchauffé et l'on peut graduellement augmenter l'allure en passant de la position "1" à la position "2" et ainsi de suite jusqu'à l'obtention de l'allure désirée.
- Toujours rester au moins 15 minutes à chaque position de réglage. (cette précaution n'est pas utile dans le sens réduction d'allure).
Remarque: ne jamais allumer l'appareil lorsqu'il est chaud!
Si l'allumage est raté, ne jamais réutiliser d'alcool à brûler avant que le brûleur ne soit complètement refroidi. Utiliser soit un allumeur de commerce soit un tampon de coton imbibé de fioul ou de pétrole.
Si au cours d'une fausse manoeuvre on constate la présence d'une grande quantité de fioul dans le brûleur, il faut absolument éponger celui-ci avant d'effectuer un nouvel allumage.
Fig. 7
Faire ramoner et vérifier l'état de votre cheminée au moins 1 fois par an.
Utiliser le GODIN/NET spécial vitre pour nettoyer le hublot (référence 0009). Pour l'entretien de vos conduits, utiliser GODIN/NET poudre (référence 0008).
Faites également vérifier l'état de votre appareil au moins une fois par an par une personne compétente. Notamment :
- l'état du brûleur,
- les joints de porte,
- le tuyau de raccordement,
- le fonctionnement du modérateur.
PIECES De remplacement
Si après de longues années de bons et loyaux services le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout PROFESSIONNEL DÉTENTEUR DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'INTÉRIEUR DU PANNEAU INFÉRIEUR DE FAÇADE ou, à défaut, sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations justiciables de ses compétences.
Responsabilite
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la Société GODIN se réserve le droit de modifier ses appareils sans préavis.
Prix service 02120 Guise 09 / 2006
