371102 TOPAZE - Chauffage central GODIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois double face
Marque	GODIN
Modèle	371102 TOPAZE
Dimensions (L x h x P)	100 cm x 149 cm x 66,3 cm
Poids	224 kg
Combustible recommandé	Bois en bûches
Puissance nominale	10,6 kW
Volume chauffé	200 à 450 m³
Rendement	67,8 %
Diamètre de buse	200 mm
Longueur maxi des bûches	40 cm
Réglage de l'allure	Manuel
Durée de fonctionnement (allure normale)	1 heure (3,7 kg de bois à 15 % d'humidité)
Durée de fonctionnement (allure ralentie)	2 heures 45 minutes (même condition)
Distance minimale aux matériaux combustibles (arrière)	150 cm
Distance minimale aux matériaux combustibles (côtés)	35 cm
Distance minimale aux matériaux combustibles (avant)	150 cm
Température moyenne des fumées	383 °C
Consommation horaire	3,7 kg/h
Taux de CO (à 13 % O2)	0,54 %
Taux de CO2	10,1 %
Débit massique des fumées	10,78 g/s
Garantie	2 ans (pièces d'usure : 1 an)
Entretien	Ramonage 2 fois par an, nettoyage vitre avec produit spécifique
Sécurité	Utiliser un gant, ne pas obstruer les entrées d'air, maintenir la porte fermée

FOIRE AUX QUESTIONS - 371102 TOPAZE GODIN

Quel type de bois utiliser avec le poêle TOPAZE ?

Utilisez du bois sec ayant au moins 2 ans d'abattage (idéalement 3 ans). Privilégiez les bois durs labellisés NF bois de chauffage. L'humidité doit être inférieure à 20% pour un rendement optimal.

Comment allumer correctement le poêle ?

Ouvrez la porte, placez les matériaux d'allumage, allumez en position maximum, puis fermez la porte. Laissez l'entrée d'air complètement ouverte. Une fois le feu bien pris, chargez le bois désiré et réglez la combustion avec le registre d'air.

Quelles sont les distances de sécurité par rapport aux matériaux combustibles ?

Pour le modèle 371102 double face : 150 cm à l'arrière, 35 cm sur les côtés, et 150 cm à l'avant. Respectez ces distances pour éviter tout risque d'incendie.

À quelle fréquence faut-il ramoner le conduit de cheminée ?

Faites ramoner le conduit par un professionnel au moins deux fois par an, dont une pendant la saison de chauffe. Un ramonage mécanique est obligatoire, même si vous utilisez des produits d'entretien.

Comment nettoyer la vitre du poêle ?

Utilisez le produit GODIN NET spécial vitre (réf. 0009). Nettoyez la vitre lorsqu'elle est froide. Évitez les produits abrasifs qui pourraient rayer la vitrocéramique.

Que faire en cas de feu de cheminée ?

Fermez immédiatement le registre d'air et appelez les pompiers. Ne tentez pas d'éteindre le feu vous-même. Après l'incident, faites vérifier l'installation par un professionnel.

Comment régler la combustion pour obtenir une allure ralentie ?

Attendez que le lit de braises soit bien formé, puis chargez 1 ou 2 grosses bûches. Réglez le registre d'air ou le thermostat au minimum. La durée de ralenti dépend du bois et du tirage.

Quelle est la puissance nominale du poêle TOPAZE 371102 ?

La puissance nominale est de 10,6 kW, permettant de chauffer un volume de 200 à 450 m³ selon l'isolation.

Combien de temps dure un chargement complet ?

À allure normale, un chargement dure environ 1 heure. À allure ralentie, la durée peut atteindre 2 heures 45 minutes (avec 3,7 kg de bois à 15% d'humidité).

Que faire si la vitre est cassée ou fêlée ?

Ne faites pas fonctionner l'appareil. Faites remplacer la vitre par un professionnel en utilisant une pièce d'origine GODIN. Remplacez également les joints de porte et de vitre. Ne serrez pas trop fort pour permettre la dilatation.

MODE D'EMPLOI 371102 TOPAZE GODIN

	371101	371102
Encombrement (L x h x P).	100 cm x 149 cm x 63,2 cm	100 cm x 149 cm x 66,3 cm
Diamètre de buse	200 mm	200 mm
Départ des fumées sur le dessus
Combustible recommandé	Bois en bùches	Bois en bùches
Chargement en façade, admettant des bûches jusqu'à 750 °C	40 cm	40 cm
Grandes vitres à vision panoramicique (résistant jusqu'à 750 °C)
Réglage de l'allure	Manuel	Manuel
Poids	260 kg	224 kg
Puisance	10,6 kW	10,6 kW
Volume chauffé corrigé	200 à 450 m³	200 à 450 m³
Durée de fonctionnement à allure normale	47 min*	1 heures**
Durée de fonctionnement à allure ralentie	3 heures 24 min*	2 heures 45 min**
Débit massique des fumées	14,30 g/s	10,78 g/s
Rendiment de l'appareil	71,6 %	67.8 %
Taux de CO dans les fumées à 13% de 0₂	0,14 %	0,54 %
Taux de CO₂ dans les fumées	9,7 %	10,1 %
Consommation à allure normale	5 Kg/h	3,7 Kg/h
Température moyenne des fumées	350 °C	383 °C
Distance minimale aux matériaux combustibles adjacents	50 cm / arrière de l'appareil	150 cm / arrière
	45 cm/ côtés latéraux de l'appareil	35 cm/ côtés latéraux de l'appareil
	150 cm / avant de l'appareil	150 cm / avant de l'appareil
APPAREIL INTERMITTENT

• avec un chargement de 3,9 kg de bois à 16 % d'humidité et d'un pouvoir calorifique de 14,485 MJ/kg. ** avec un chargement de 3,7kg de bois à 15% d'humidité et d'un pouvoir calorifique de 15,4MJ/kg.

Instructions destinées à l'installateur

• Toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Férrier 2006. Sasser dabd de la bonat d du conit de cheminée. Roe est primd. va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...

Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...

• Une bonne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
• Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit.
• Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.

Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.

Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.

Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.

Supprimer les poteries qui ne présentent pas une section de sortie d'au moins 2,5 dm². Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée.

• Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage.
• Les appareils doivent être installés conformément aux specifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les réglementations nationales et locales doivent être respectées.
• Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage.
• Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant.
• Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrêté possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.

Important :

• Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protégger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas compter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles arrière de 50 cm au moins doit être respectée dans le cas du Topaze Simple Face ref 371101. Le Topaze Double Face ref. 371102 doit être éloigné du mur arrière d'une distance d'au moins 150 cm.
• Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 45 cm au moins, s'ils sont constitués de matériaux combustibles.
• Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.

Raccordement au CONDUT de cheminée

Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se situer dans l'épaissur du plancher, prévoir le déport B).

Exemple d'un raccordement au conduit de cheminée

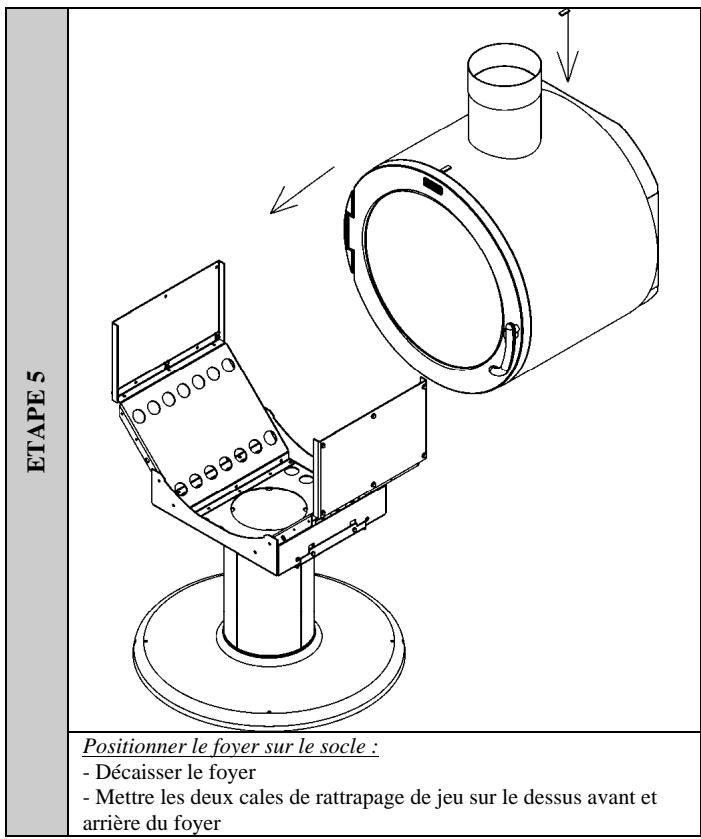

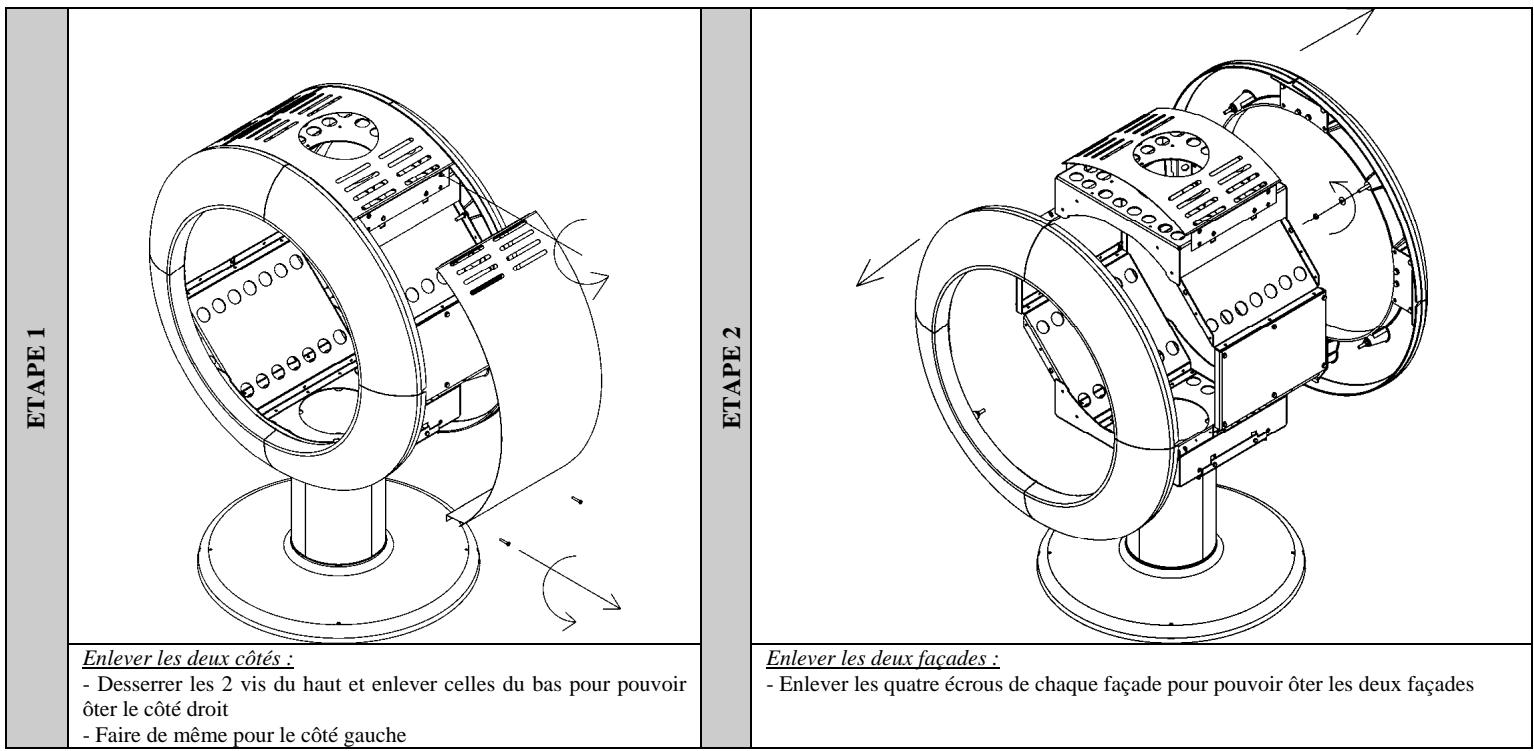

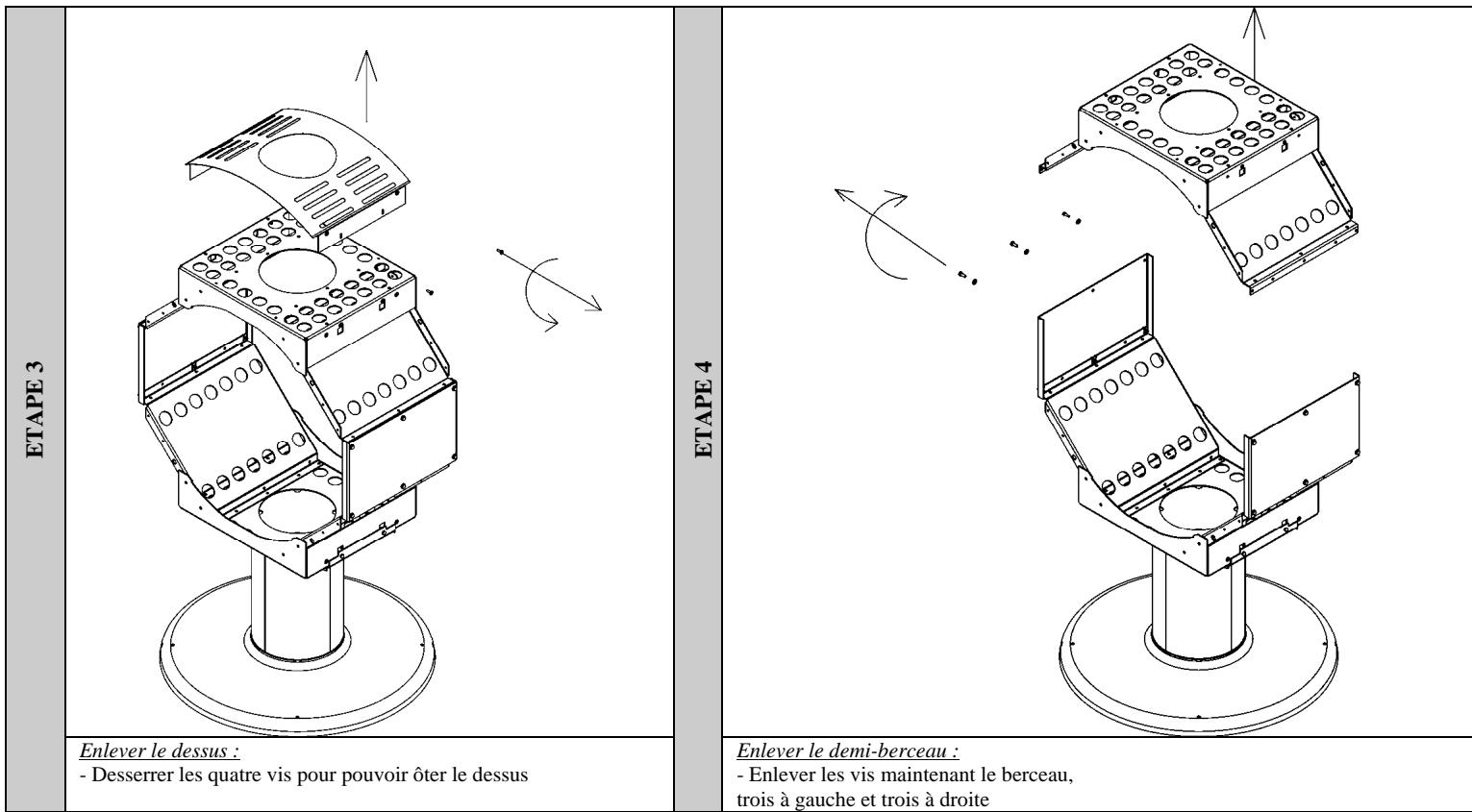

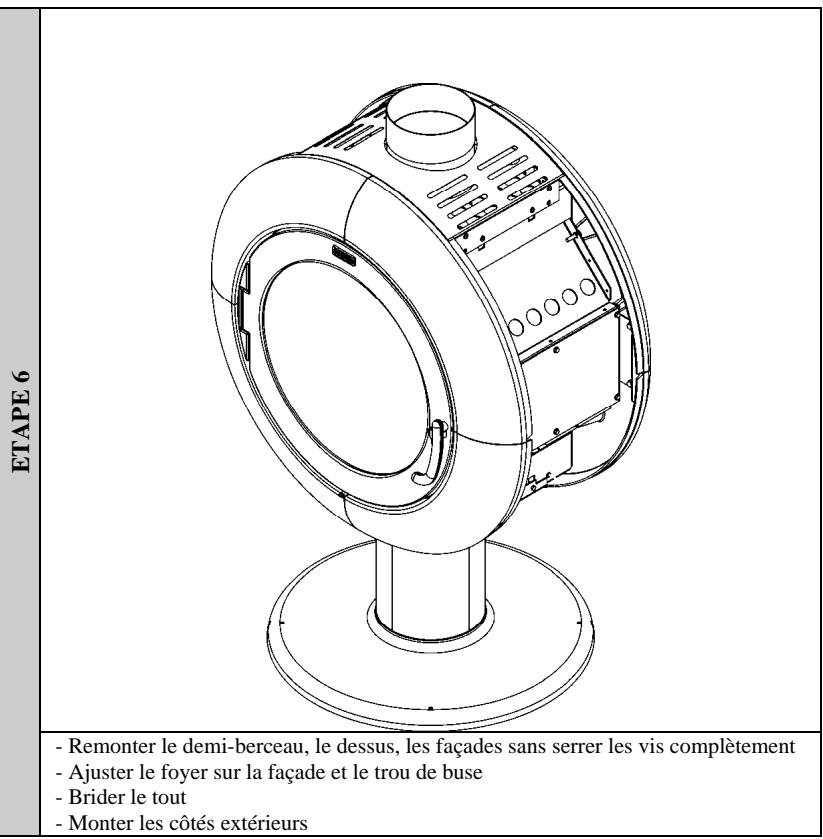

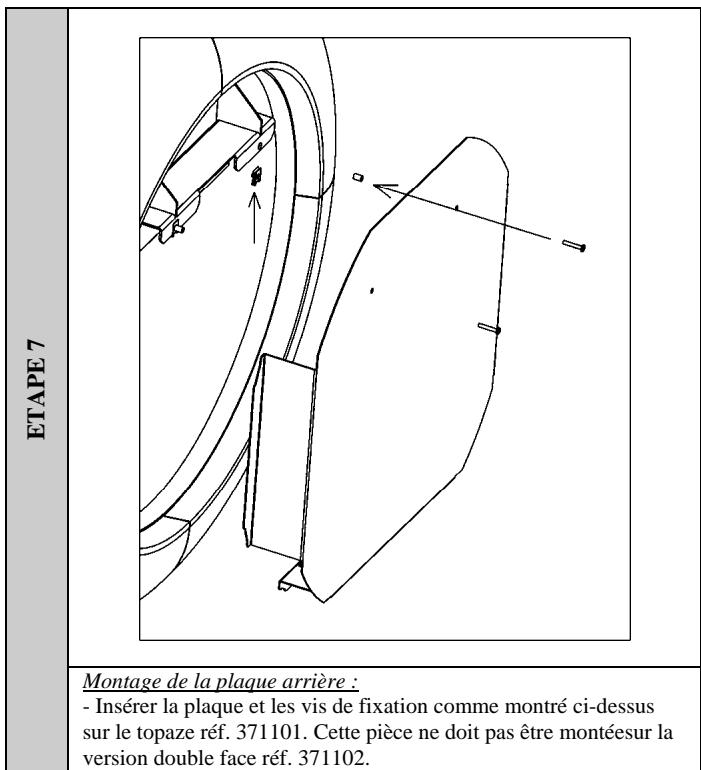

Methodologie de montage du TOPAZE

Le montage de l'appareil se fait en deux étapes. La première consiste à démonter une partie de la base livrée. La deuxième étape consiste à insérer dans la base le foyer livré et de remonter l'ensemble. Il est indispensable que ces étapes soient effectuées par au moins deux personnes de bonne condition physique. En effet, cet appareil est constitué de pièces en fonte qui neuent être lourdes et encombrantes.

Instructions destinées à l'utilisateur

• Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation. L'installation par un professionnel est vivement recommandée.
• Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
• Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures.
• Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.

Allumage - réglage

Ouvrir la porte. - Introduire les matériaux usuels d'allumage, allumer (position max.) et faire un chargement modéré en laissant l'entrée d'air complètement ouverte. Pour aider à l'allumage, il est possible de laisser la porte entrebaillee quelques minutes, et ce, sous une surveillance constante. Quand le feu est bien pris, charger la quantité désirée et régler la combustion à l'aide du registre d'air ou du thermostat situé en règle générale à l'arrière et à droite de l'appareil si celui-ci en est pourvu.

Remarque:

• Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur : mobilier, papier, vêtements.

En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser le gant pour effectuer l'opération. De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du rechargement ou de l'enlèvement des résidus. - Pendant le fonctionnement, tenir la porte toujours fermée. Le chargement s'effectue par la porte avant ou par la porte latérale si l'appareil en est équipé. Pour l'allure normale, utiliser 4 ou 5 buches.

Pour l'allure au ralenti, laisser le feu jusqu'à ce que le lit de braises soit bien tombé, charger ensuite 1 ou 2 grosses buches puis régler le registre d'air ou le thermostat au minimum si l'appareil en est pourvu.

NOTA : La durée du ralenti va dépendre du bois utilisé et du tirage. Ne pas charger plus de 25 cm de hauteur de combustible.

Conduite de l'appareil

• Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limités pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de bois et ce, sur plusieurs jours.
• Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
• Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommendons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplacer en même temps les joints de porte et de vitre et de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
• Après une longue période d'arrêt, s'assurer que le conduit n'est pas obstrué, ainsi que le tuyau de raccordement et les passages des fumées dans l'appareil.

Chargement : recommandation très importante

Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flammes hautes sont visibles, car lors de l'ouverture de la porte elles risqueraient d'être appelées.

Toujours ouvrir la porte très doucement pour laisser le tirage s'établir et éviter ainsi le refoulement de fumée.

Importance du combustible

Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu'un appareil qu'il soit ne peut que libérer l'énergie contenue dans le combustible qu'il brûle.

S'il vous semble que votre appareil chauffe mal, on peut affirmer que :

• Soit la quantité de combustible brûlé est trop faible.
• Soit le combustible brûlé n'a pas suffisamment d'énergie disponible.

Ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient encore). Nous vous conseillons fortement l'utilisation de bois labellé NF bois de chauffage.

En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu'il est plus dense et souvent moins humide.

L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau.

L'énergie disponible pour le chauffage sera de 4,16 Wh par kilo de bois sec. Elle ne serait plus que de 1,73 Wh pour du bois à 50% d'humidité.

L'utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, à terme, de produire des yeux de cheminée.

Decendrage

Vider le cendrier au moins tous les 2 à 3 jours suivant l'utilisation. Cette opération doit se faire avec une précaution, en prenant bien soin d'utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir. - Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'au contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.

Ramonage

Faire ramonerer la cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretenir les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire.

Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les replacer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécial vitre (réf. 0009). - En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.

Entretien

Faire vérifier l'appareil par une personne compétente au moins une fois par an.

Attention

LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). - LE GANT NE DOIT ÉTRE UTILISÉ QUE POUR MANEUVRER LA POIGNée. IL N'EST PAS ADAPTE POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES. VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DÉPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.

Ne pas s'inquiéter si des émissions de fumée et une odeur un peu âcre se manifestent aux premiers allumages, ici étant dû à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.

Entretien de la fonte et de l'acier

Tout poèle acier ou fonte nécessite un minimum d'entretien, après chaque utilisation, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poèle fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé.

Les pièces font s'entretiennent régulièrement à l'aide de pâté à fourneau noir (réf 0012). Celle-ci s'applique à froid, tel un cirage et nécessite, dès qu'elle est sèche, un lustrage avec un chiffon doux.

De la peinture haute température (gris fonte ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain.

Les poêles tout fonte avec une finition extérieure émaillée nécessitant l'entretien intérieur du foyer.

L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.

Tous nos produits d'entretien sont répertoriés dans notre catalogue général (pâte à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'intermédiaire de nos revendeurs.

Mise en garde particulière concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.

PIECES De remplacement

Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.

Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.

Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S. A.

Ne jamais apporter de modifications à l'appareil sans autorisation.

Responsabilite

Nos vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

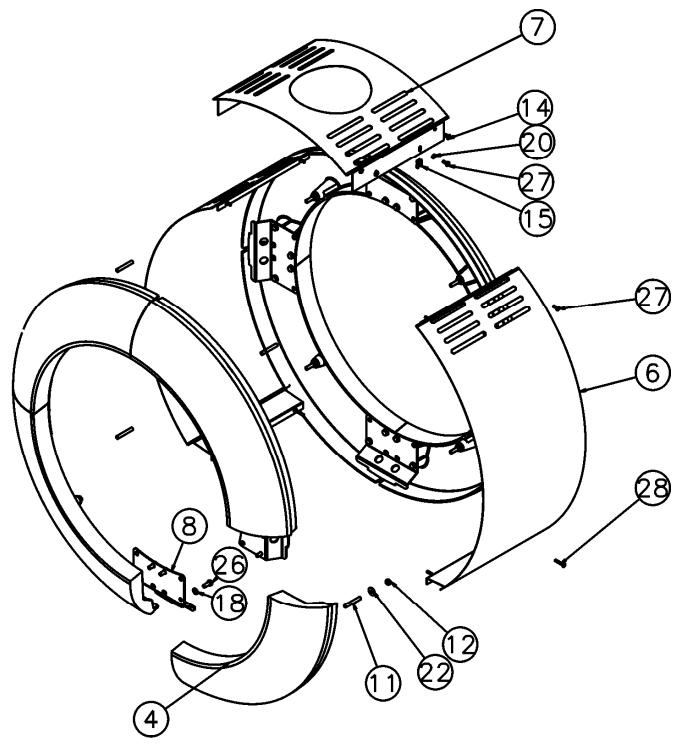

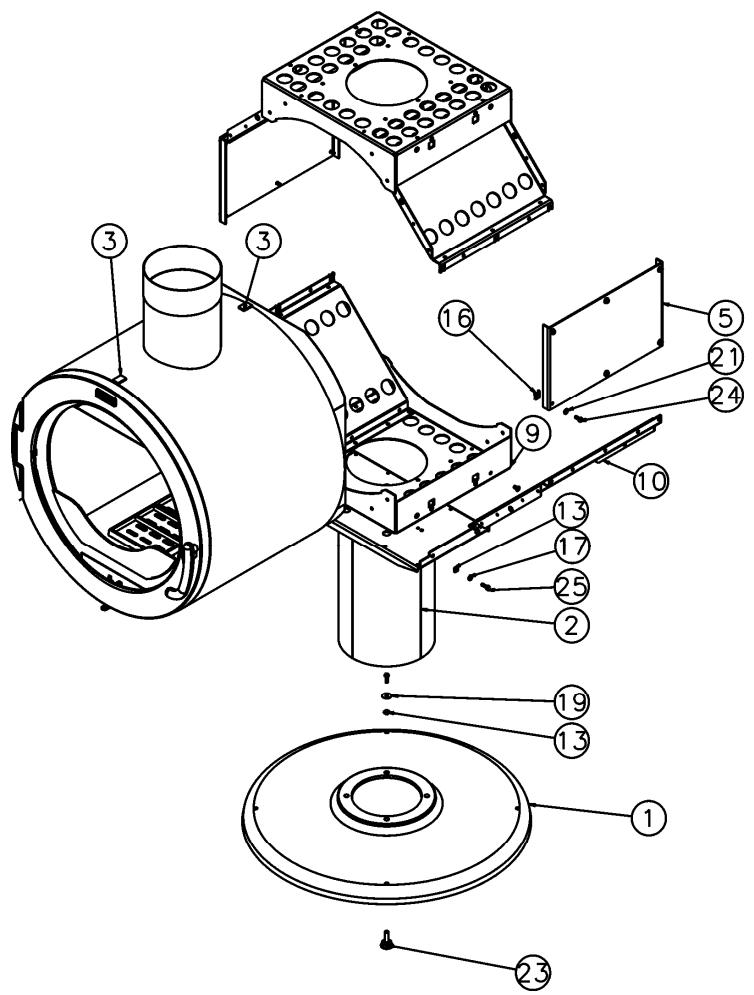

BASE de l'appareil

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	1	Socle	1 2215 369105	15	4	Ecrou rapid nut 0955 M5	00001304496
02	1	Colonne	1 2601 369105	16	12	Ecrou rapid nut 0956 M6	00001305442
03	2	Butée de façade	1 2010 371101	17	4	Rondelle 14x6.3x1.2	00001301784
04	8	Fronton	1 2112 371101	18	32	Rondelle 16x8.2x1.5	00001300885
05	2	Cale pour fond	1 2229 371101	19	4	Rondelle	00001301704
06	2	Côté extérieur	1 2304 371101	20	4	Rondelle JZC 12x5x1	00001300899
07	1	Dessus	1 1101 371101	21	12	Rondelle JZC 14x6x1	00001300900
08	8	Equerre fixe fronton	1 2112 371101	22	8	Rondelle JZC diamètre 8	00001300901
09	2	Fond	1 2205 371101	23	4	Vérin à vis d30 M10 lg30	00001306750
10	4	Raidisseur de fond	1 2271 371101	24	12	Vis TH M6x16	00001305947
11	8	Bout filété M8x55	00001304993	25	4	Vis TH M6x20 ZN noir	00001301240
12	8	Ecrou 6 pans ZN noir	00001305951	26	32	Vis TH M8x20 ZN noir	00001301145
13	8	Ecrou carré brut M6	00001300270	27	8	Vis TRL M5x16 pozie ZN noir	00001305477
14	12	Ecrou M5 eurosert	00001306629	28	4	Vis TRL M5x30 pozie ZN noir	00001301157

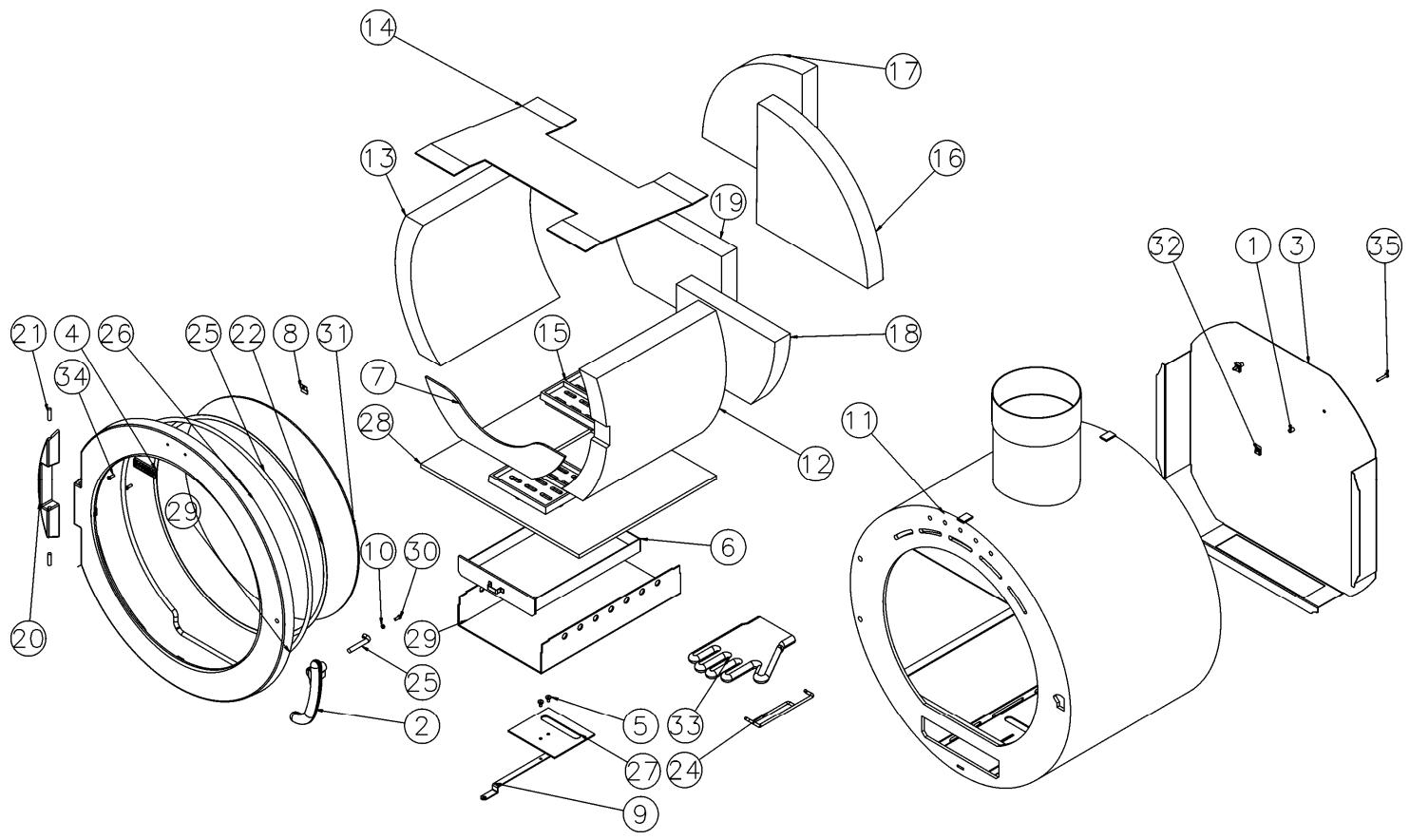

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	2	Entretoise arrêté	1 2520 371101	19	1	Demi-fond réfractaire gauche	6520
02	1	Poignée	1 2878 371101	20	1	Gond articulation	6502
03	1	Plaque protection derrière	1 2420 371101	21	2	Goupille	-
04	1	Ecusson	1 8501 385101	22	1	Joint plat autocollant 8x1	-
05	2	Axe	3922	23	1	Joint rond 8	-
06	1	Cendrier	6529	24	1	Main froide fil acier	-
07	1	Chenet	6648	25	1	Mécanisme de fermeture	3859
08	4	Clame de vitre	6527	26	1	Porte	6525
09	1	Commande registre	6532	27	1	Registre	6501
10	1	Contre écoul	-	28	1	Sole foyère	6531
11	1	Corps	6500	29	1	Support cendrier	6528
12	1	Côté réfractaire droit	6523	30	1	Vis de réglage	6530
13	1	Côté réfractaire gauche	6522	31	1	Vitre	-
14	1	Déflecteur	6526	32	2	Ecrou rapid nut 0955 M5	6524
15	1	Demi-grille foyère	6004023	33	1	Gant bouclette T10	00001307770
16	1	Demi-fond réfractaire H droit	-	34	2	Vis TF M5x16	00001305315
17	1	Demi-fond réfractaire H gauche	-	35	2	Vis TRL M5x30 pozie ZN noir	00001301157
18	1	Demi-fond réfractaire droit	6521

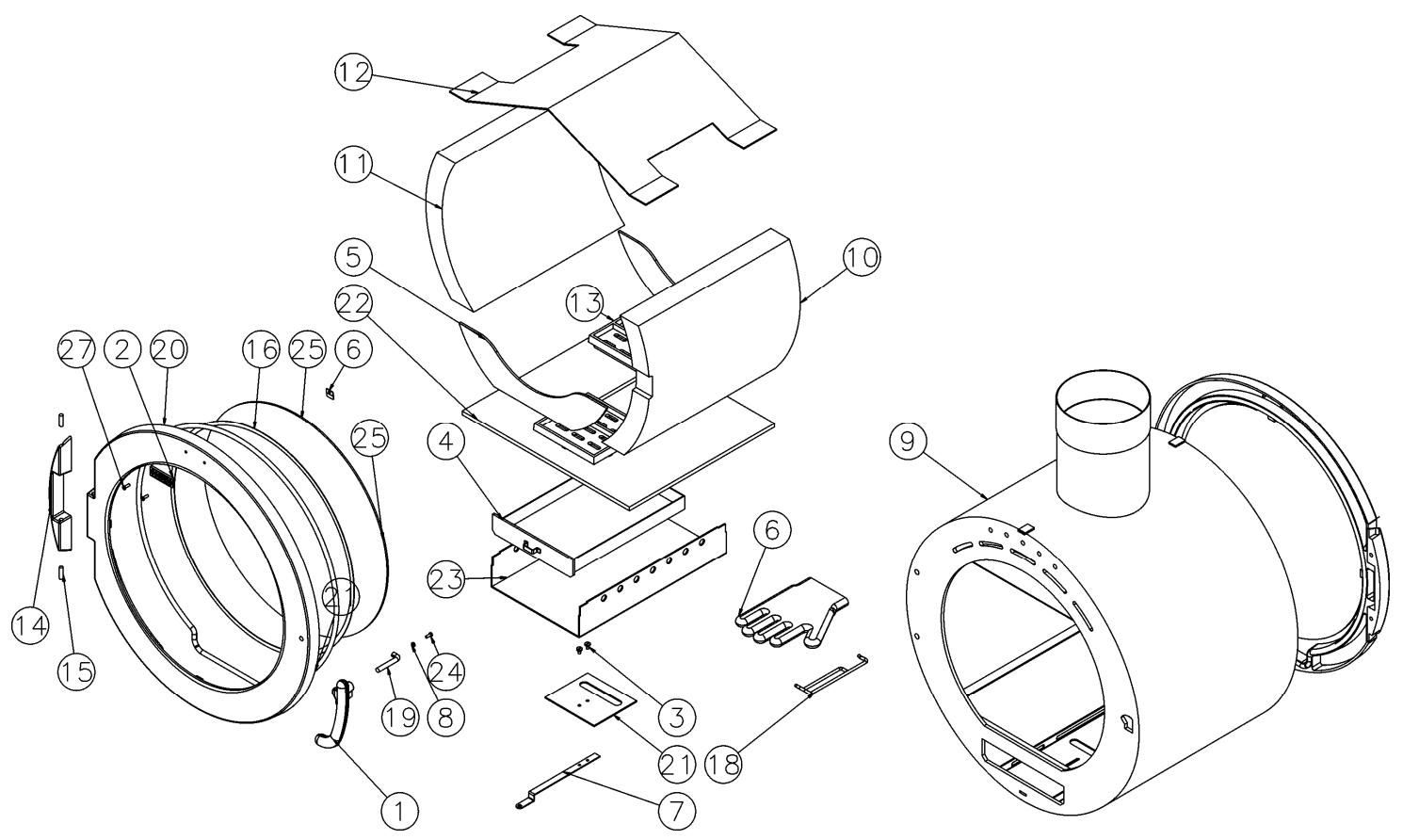

N°	Nbre	Désignation	Codification	N°	Nbre	Désignation	Codification
01	2	Poignée	1 2878 371101	15	4	Goupille	-
02	2	Ecusson	1 8501 385101	16	2	Joint plat autocollant 8x1	-
03	2	Axe	3922	17	2	Joint rond 8	-
04	1	Cendrier	6529	18	1	Main froide fil acier	3859
05	2	Chenet	6648	19	2	Mécanisme de fermeture	6525
06	8	Clame de vitre	6527	20	2	Porte	6501
07	1	Commande registre	6532	21	1	Registre	6531
08	2	Contré écrou	-	22	1	Sole foyère	6528
09	1	Corps	6649	23	1	Support cendrier	6530
10	1	Côté réfractaire droit	6533	24	2	Vis de réglage	-
11	1	Côté réfractaire gauche	6534	25	2	Vitre	6524
12	1	Déflecteur	6691	26	1	Gant bouclette T10	00001307770
13	2	Demi-grille foyère	6004023	27	4	Vis TF M5x16	00001305315
14	2	Gond articulation	6502

Garantie contractuelle GODIN

Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.

À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :

• les plaques décoratives, les plaques de côtés, les grilles et sols foyers,
• les déflecteurs, les chicanes, les clapets, les chenets, le dendrier,
• les briques réfractaires,
• les mécanismes d'articulation, (charnières de porte four des cuisinières, poignées, etc.)
• les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
• les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz, électricité,
• les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, les bouilleurs des cuiscentrales bois charbon.

Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.

Certaines pièces bénéficient d'une garantie de durée supérieure :

3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.

Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.

Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.

De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.

La garantie ne prendra pas effet lorsque :

• Les avaries qui résultaient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
• Les déteriorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, chic thermique, etc.);
• Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
• L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)
• Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisées par des pièces de rechange non d'origine ou non agréées par le constructeur;

L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.

En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.

Chaudières – Cuisinières – Appareils de chauffage – Fonderie

GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France

Nos vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.

Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Après Vente ou commercial.

FICHE DE CONTROLLE

Nom et adresse du distributeur	BENEFICIAIRE DE LA GARANTIE :
	ADRESSE :
	Tél. :Date de mise à disposition :Date d'installation :
Tél :	Le : à :Signature :
LIBELLÉ DES PIEÇES À REMPLACER
Désignation :	Référence :	Observations :
Certificat de contrôle :Type d'Apparéil : TOPAZE371101 371102 Version :Contrôleur :	FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie
N° de Plaque Signalétique :N° de Garantie :	Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde
GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE		Date création du document : 19/10/06Révision :/ / .
