366801 CARVIN - Poêle à combustible GODIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 366801 CARVIN GODIN au format PDF.
| Type de produit | Poêle à combustible (fioul) |
| Marque | GODIN |
| Modèle | 366801 CARVIN |
| Puissance calorifique maximale | 11 kW |
| Puissance calorifique minimale | 2,7 kW |
| Rendement énergétique | 77 % |
| Volume chauffé corrigé | 160 à 350 m³ |
| Débit de combustible maximum | 1,38 l/h |
| Débit de combustible minimum | 0,33 l/h |
| Combustible | F.O.D. (fioul domestique) |
| Diamètre de raccordement buse | 125 mm |
| Poids de l'appareil | 132 kg |
| Température moyenne des fumées | 308 °C |
| Distance minimale aux matériaux combustibles (arrière/latéraux/avant) | 40 cm / 40 cm / 150 cm |
| Distance du sol à la buse de départ | 71,5 cm |
| Réservoir intégré | Non |
| Raccordement électrique | Sans (fonctionnement gravitaire) |
| Garantie contractuelle | 2 ans (hors pièces d'usure) |
| Entretien annuel recommandé | Ramonage mécanique du conduit |
| Pièces de rechange | Disponibles chez le revendeur GODIN |
FOIRE AUX QUESTIONS - 366801 CARVIN GODIN
Questions des utilisateurs sur 366801 CARVIN GODIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle à combustible au format PDF gratuitement ! Retrouvez votre notice 366801 CARVIN - GODIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 366801 CARVIN de la marque GODIN.
MODE D'EMPLOI 366801 CARVIN GODIN

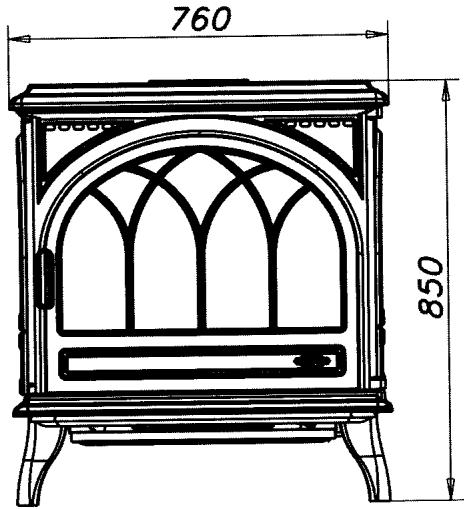

Note: Ci-côté avec la porte de la référence 366805.

| 366801 | 366805 |
| Puisance calorifique maximale | 11 kW | 11 kW |
| Volume chauffé corrigé correspondant | 160 à 350 m3 | 160 à 350 m3 |
| Puisance calorifique minimale | 2,7 kW | 2,7 kW |
| Rendement énergétique | 77 % | 77 % |
| Débit maximum | 1,38 l/h | 1,38 l/h |
| Débit minimum | 0,33 l/h | 0,33 l/h |
| Combustible | F.O.D. | F.O.D. |
| Raccordement buse dessus ou buse arrêté | Ø 125 mm | Ø 125 mm |
| Réserveoir | non | non |
| Poids de l'appareil | 132 kg | 134 kg |
| Température moyenne des fumées | 308 °C | 308 °C |
| Distance du sol au dessus de la buse de départ | 71,5 cm | 71,5 cm |
| Distance minimale aux matériaux combustibles adjacents | 40 cm / arrière40 cm / côts latéraux150 cm / avant | 40 cm / arrière40 cm / côts latéraux150 cm / avant |
Instructions destinées à l'installateur
- Toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Férrior 2006. Sasser t dabd de la bonne qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.
La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...
Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents...
- Une bonne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil.
- Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîte ou de tout autre obstacle situé à moins de 8 mètres du conduit.
- Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.
Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe.
Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.
Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.
Supprimer les poteries qui ne présentent pas une section de sortie d'au moins 2,5 dm². Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée. - Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage.
- Les appareils doivent être installés conformément aux specifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les règlementations nationales et locales doivent être respectées.
- Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage.
- Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant.
- Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple.
- Les appareils ne sont pas prevus pour etre raccordes a un conduit.
- La buse est montée en usine, fixée à l'arrière (si raccordement arrière possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.
Important :
Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire. Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage.
Le mur arrière ne doit pas compter d'éléments combustibles. Dans le cas contraire, il convient de le protéger adéquatement (utilisation de matériaux classés M0 ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles arrière de 40 cm au moins doit être respectée.
- Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 40 cm au moins, s'ils sont constitués de matériaux combustibles.
- Dans le cas d'un poèle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nos vous conseillons d'éloigner tout matériau combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.
Raccordement au CONDUT de cheminee
Il convient de raccorder l'appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et du conduit de cheminée de tout matériel combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se situer dans l'épaisseur du plancher (prévoir le déport B).

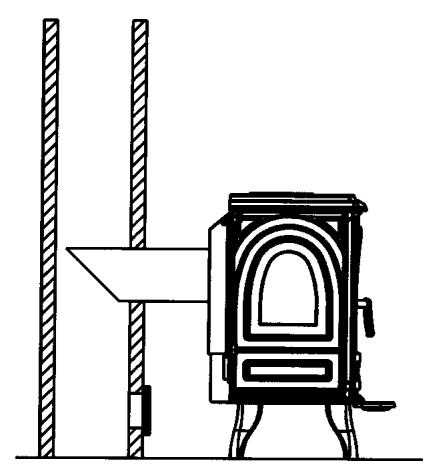

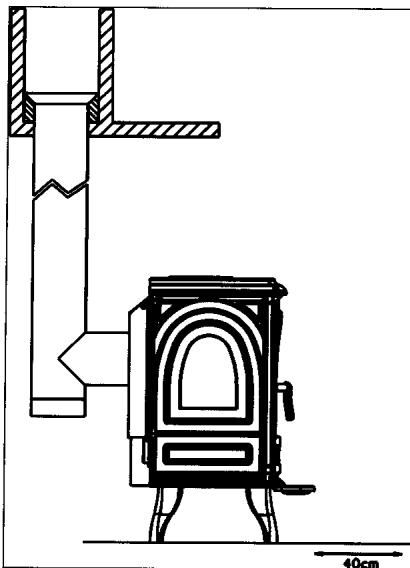

Exemple d'un raccordement au conduit de cheminée

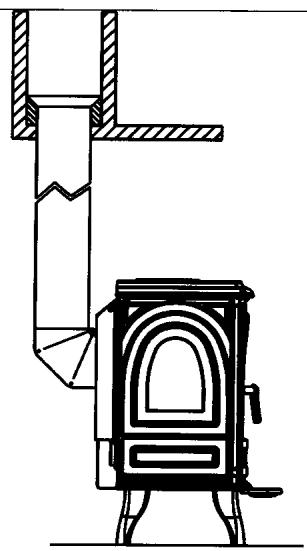

Principe de raccordement général pour buse dessus ou arrêté (si possible)
Instructions destinées à l'utilisateur
- Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation. L'installation par un professionnel est vivement recommandée.
- Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
- Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures.
- Prendre toutes les précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.
Raccordement à la CUVE
- Le raccordement doit être réalisé par l'arrière. Utiliser le tuyau de cuivre de diamètre 8 mm et passer sous le ventilateur de laonne étanchéité latérale. S'assurer de la bonne étanchéité du raccord.
Remarques importantes :
Il est nécessaire de placer une vanne d'arrêt située dans la pièce où est installé l'appareil. Cette vanne doit rester accessible. - En cas d'alimentation en gravité, le dessus de la cuve à fioul ne doit pas être à une hauteur supérieure à 2,5 m par rapport à la vanne. Bac de proprete
Un bac de propriété, qui recueillerait les eventuelles fuites de fioul au tête décraseur ou aux raccords à la vanne, est situé sous la vanne.
IL NE FAUT JAMAIS ALLUMER L'APPAREIL SI IL Y A DU FIOUL DANS CE BAC.
Nettoyage
Si le tirage est normal et la vanne à début constant indexée correctement, le brûleur ne doit pas s'encrasser. Une fois par semai, tourner, pousser et tirer à nouveau la tige du Té décrasseur.
Une fois tous les deux mois d'utilisation, nettoyer l'anneau du brûleur et le brûleur lui-même, à l'aide d'une brosse métallique. (Ces opérations sont particulièrement aisées à réaliser grâce à la large porte d'accès au brûleur).
Une fois par saison de chauffe, vérifier la propriété des carreaux de fumée (retirer le tampon du dessus).
Pour faciliter les opérations d'entretien complet, il est recommandé de sortir le brûleur, la vanne étant accessible par l'arrière.
Pour nettoyer le filtre, il faut démonter la platine (joint + tôle) fixée à l'aide de 2 vis (fig. 5). Sortir le filtre et le nettoyer. Lors du remontage de cet ensemble, veiller à n'effectuer qu'un serrage franc sans excès sous peine de détérioration du joint.

ARRET De l'appareil
Placer l'index de la manette de réglage en regard du repère « 0 ». Si la mise à l'arrêt est prévue pour une longue période, il est recommandé de désarmer le levier de la vanne à début constant et de fermer le robinet du réservoir (Fig. 4).
TIRAGE
Le bon fonctionnement de l'appareil dépend tout du tirage que peut produire la cheminée. À la position de réglage d'allure maximale « 6 », après 1 heures de fonctionnement le tirage doit atteindre 15 Pascals.

Heure cinq, n s e f d a i r.
À l'allure ralentie (réglage en position « 1 ») le tirage doit atteindre 5 Pascals environ.
Remarque :
Si le tirage dépasse franchement 2 Pascals, il serait nécessaire de régler le modérateur de tirage. Celui-ci doit prélever l'air frais de la pièce.
La valeur du tirage ne peut être vérifiée qu'avec l'aide d'un déprimomètre. Tout autre moyen de contrôle avec une flamme de bougie ou autre ne peut que donner des indications sans valeur précise.
Si les conditions de tirage sont remplies, vous devez être totalement satisfait de votre appareil.

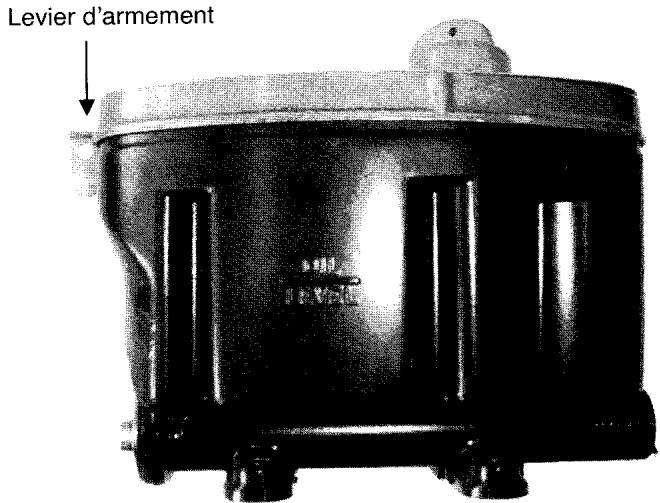

Quelques cas d'anomalies
À l'allure maxi, la flamme devient longue et fumeuse et salit la vitre :
1ère cause possible
La position « 6 » a été amenée trop rapidement. - Replacer la manette à « 0 » et attendre que la combustion redevienne normale. - Remplacer ensuite la manette selon l'allure désirée. Le débit est trop fort. Placer alors à une position intermédiaire et prévenez votre installateur pour effectuer un réglage.

Fig. 4 Fig. 5
3ème cause possible
Le conduit de cheminée n'assure pas un tirage suffisant.
Au ralenti, la flamme est fumeuse :
Cause possible
- Débit minimal trop faible. Placer votre manette à une position plus élevée et prévenez notre installateur pour effectuer un réglage.
La flamme est fumeuse à toutes les allures :
1ère cause possible
Les orifices du brûleur sont obstrués, nettoyer le brûleur.
2ème cause possible
le tirage est insuffisant, prévenir votre installateur.
l'appareil s'éteint :
1 ere cause
2 éme cause
- réservoir vide.
- obstruction par des impuretés
a) dans la cuve b) dans le filtre de la vanne à début constant (pour accéder au filtre, il est nécessaire de démonter les déflecteurs de chaleur) c) dans la fente de la tige doseuse de la vanne à début constant d) au Té décrasseur
Faites appel à votre installateur pour effectuer un nettoyage.
RAPPEL : la cheminée, par son tirage, assure l'aspiration de l'air que va utiliser le brûleur pour alimenter la combustion. La cause principale du noircissement est due à une insuffisance d'air, donc le plus souvent à un tirage défectueux.
Réglage du débit de fioul
ATTENTION: le réglage ne doit pas être effectué par un professionnel après accord de la Société GODIN.
Toute modification des réglages du constructeur sans notre accord constituerait une annulation de la garantie.
NOTA : il n'est pas nécessaire de modifier ce réglage tant que la viscosité du combustible ne varie pas.
Sur le dessus de la vanne à début constant sont disposées deux vis de réglage : l'une porte l'inscription « diminution début maxi », l'autre « diminution début mini ». Il n'est pas possible d'augmenter les débits.
Fig. 6
a) Si le début minimal est trop fort, tourner la vis dans le sens de la flèche. b) Si le début maximal est trop fort (flamme fuligineuse trop longue), réduire le début en tournant la vis de réglage dans le sens indiqué par la flèche.
Pour effectuer ce réglage en cas de nécessité, il est nécessaire :
- De démonter les écrans de chaleur;
- De démonter la molette de réglage de début ; D'utiliser un tournevis adapté de longueur totale maximale de 70 mm.
Le réglage maximal des débits étant extrêmement sensible et précis, il est conseillé d'agir sur les vis de réglage avec plus grande précaution. Toujours commencer par le réglage du début minimal.
Allumage - réglage
Vérifier la bonne position de l'anneau de brûleur et du catalyseur. S'assurer de l'alimentation en F. O. D. Armer le levier de la vanne à niveau constant située sous le portillon inférieur en abaissant celui-ci. - Attendre 2 à 3 minutes que le fioul entre dans la vanne à niveau constant.
- Placer la manette de réglage du début à la position « 6 » et dès que le fioul arrive au brûleur, ramener à la position « 1 ». Ouvrir la porte panoramique et yser dans le brûleur la valeur d'un fond de verre d'alcool à brûler (1 à 1,5 cm). Enflammer puis fermer la porte.
- Après 6 minutes le brûleur est réchauffé et l'on peut graduellement augmenter l'allure en passant de la position « 1 » à la position « 2 » et ainsi de suite jusqu'à l'obtention de l'allure désirée.
- Toujours rester au moins 16 minutes à chaque position de réglage. (cette précaution n'est pas utile dans le sans réduction d'allure).
Remarque : ne jamais allumer l'appareil lorsqu'il est chaud !
REMAHGE: Nne jnnaa ananr apparre,
Si au cours d'une fausse manoeuvre on constate la présence d'une grande quantité de fioul dans le brûleur, il faut absolument l'éponger avant d'effectuer un nouvel allumage.
Remarque :
- Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur : mobilier, papier, vêtements.
Conduite de l'appareil
- Toujours suivre les instructions.
- Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommandons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplacer en même temps les joints de porte et de vitre et de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
- Arrêt des fumées dans l'appareil.
Mise en garde : Il est formellement interdit de poser sur l'appareil en fonctionnement ou encore chaud des objets de quelque nature que ce soit (bouilloires, casseroles,...).
Ramonage
Faire ramonerer la cheminée par un professionnel par un moyen mécanique au moins une fois par an. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretenir les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les replacer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. - Nettoyer le hublot avec le GODIN NET spécial vitre (réf. 0009).
Entretien
Faire vérifier l'appareil par une personne compétente au moins une fois par an.
Attention
LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRE AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER L'OUTIL FOURNI.
Ne pas s'inquiéter si des émissions de fumée et une odeur un peu acre se manifestent aux premiers allumages, ici étant du à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.
Entretien de la fonte et de l'acier
Tout poèle acier ou fonte nécessite un minimum d'entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poèle fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé.
les pièces font l'entretien régulièrement à l'aide de pâte à founou noire (ref 0012). Celle-ci s'applique à froid, tel un cirage et nécessite, dès qu'elle est sèche, un lustrage avec un chiffon doux.
De la peinture haute température (gris fonte ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain.
Les poêles tout fonte avec une finition extérieure émaillée nécessitant l'entretien intérieur du foyer.
L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.
Tous nos produits d'entretien sont répertoriés dans notre catalogue général (pâte à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'intermédiaire de nos revendeurs.
Mise en garde particulière concernant la porte foyer :
Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.
ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de REPLACER sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.
Pièces de remplacement
Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊRE DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impératifement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n'aient pas été fournies par la société GODIN S. A.
Ne jamais apporter de modifications à l'appareil sans autorisation.
Responsabilite
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

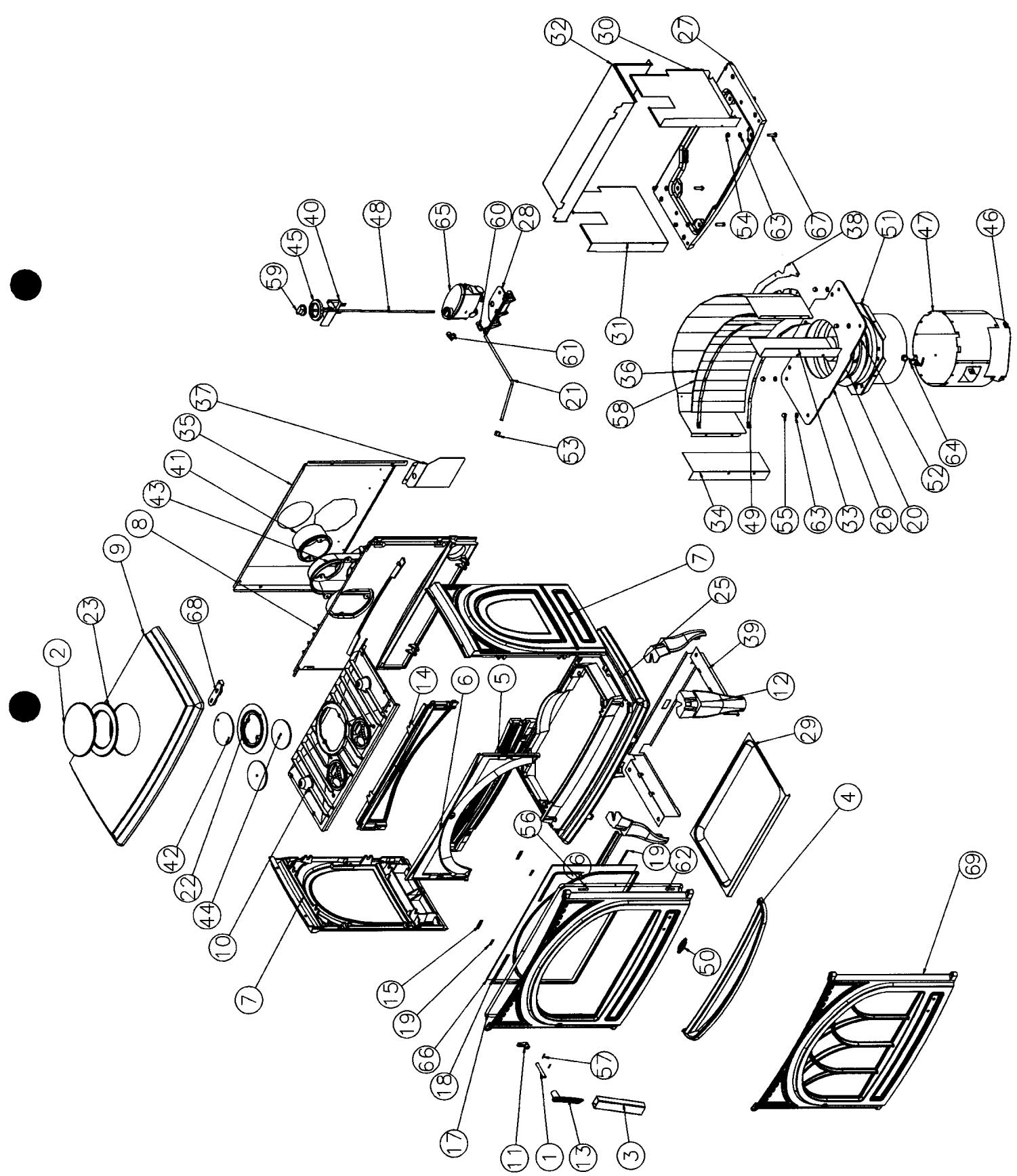

| N° | Nbre | Désignation | Codification | N° | Nbre | Désignation | Codification |
| 1 | 1 | axe fermeture porte chargement | 1 2814 310701 | 35 | 1 | plaque de derrière | 1 2450 366801 |
| 2 | 1 | obturateur de dessus | 11154 3147 | 36 | 1 | plaque foyer arrêté | 1 0160 366801 |
| 3 | 1 | clé de manœuvre | 14144 364102 | 37 | 1 | protège vanne mazout | 1 6677 366801 |
| 4 | 1 | bavette | 1 2201 366101 | 38 | 1 | renfort protection derrière | 1 2470 366801 |
| 5 | 1 | chenet | 1 0306 366101 | 39 | 1 | support bac propre | 1 2506 366801 |
| 6 | 1 | conduit d'air secondaire | 1 4112 366101 | 40 | 1 | support commande vanne | 1 6678 366801 |
| 7 | 2 | côté extérieur | 1 2304 366101 | 41 | 1 | buse 125 mm | 1 4312 3721 |
| 8 | 1 | derrière foyer | 1 0130 366101 | 42 | 1 | trappe de nettoyage | 1 4230 3721 |
| 9 | 1 | dessus | 2 1101 366101 | 43 | 1 | boîte à fumées | 1 4301 3826 |
| 10 | 1 | dessus foyer | 2 1112 366101 | 44 | 2 | clapet | 1 4155 3829 |
| 11 | 1 | mentonnet fermeture | 1 2146 366101 | 45 | 1 | index réglage vanne mazout | 1 6676 3841 |
| 12 | 4 | pied | 1 2208 366101 | 46 | 1 | fond de carter | 1 6655 3842 |
| 13 | 1 | poignée | 1 2839 366101 | 47 | 1 | fut carter brûleur | 4 6657 3842 |
| 14 | 1 | raccord devant foyer | 1 0359 366101 | 48 | 1 | tige commande vanne | 1 4823 3850 |
| 15 | 2 | fixe vitre | 1 2078 366101 | 49 | 2 | bride miroir | 1 6695 665801 |
| 16 | 1 | fixe vitre inférieur | 1 2171 366101 | 50 | 1 | écusson | 18501 6726 |
| 17 | 1 | ficelle céramique tressée porte foyer | 1 8855 366801 | 51 | 1 | fixe brûleur mazout | 1 6629 6855 |
| 18 | 1 | ficelle céramique tressée verre réfracT | 1 8826 366801 | 52 | 1 | brûleur 10" flamme bleue | 00001306672 |
| 19 | 1 | joint plat autocollant longueur verre | 1 8842 366801 | 53 | 1 | écrou mazout M 4697 | 00001305049 |
| 20 | 1 | joint plat support brûleur | 1 8858 366801 | 54 | 4 | écrou 6 pans 8 ZN noir | 00001305951 |
| 21 | 1 | tube alimentation vanne brûleur | 1 6510 366801 | 55 | 4 | écrou borgne acier M8 zn noir | 00001306724 |
| 22 | 1 | adaptateur (125_180) | 1 4005 366801 | 56 | 1 | goupille cannelée 6x40 | 00001305127 |
| 23 | 1 | enjoliveur dessus | 1 1341 366801 | 57 | 2 | goupille mécanindus 3x18 | 00001300456 |
| 24 | 1 | porte foyer du modele 366801 | 1 2861 366801 | 58 | 1 | jeu verre semi miroir en 14 | 00001307469 |
| 25 | 1 | socle | 1 2215 366801 | 59 | 1 | manette | 00001305018 |
| 26 | 1 | support brûleur | 1 6618 366801 | 60 | 1 | raccord laiton1/4 8 | 00001307471 |
| 27 | 1 | support foyer | 1 0367 366801 | 61 | 1 | raccord laiton RCN 090813 | 00001305008 |
| 28 | 1 | support vanne mazout | 1 6628 366801 | 62 | 1 | rivet acier TR 6x30 noir | 00001301998 |
| 29 | 1 | bac de proprety | 1 2501 366801 | 63 | 8 | rondelle 16x8.2x1.5 | 00001300885 |
| 30 | 1 | côté droit foyer | 1 0122 366801 | 64 | 1 | té décrasseur weber | 00001301940 |
| 31 | 1 | côté gauche foyer | 1 0122 366801 | 65 | 1 | vanne fuel 6/20cc/4 | 00001306509 |
| 32 | 1 | fond de foyer | 1 0121 366801 | 66 | 1 | verre ép 4 mm 380x590 | 00001307196 |
| 33 | 1 | joint côté droit foyer | 1 0111 366801 | 67 | 4 | vis TH M8x30 ZN noir | 00001301241 |
| 34 | 1 | joint côté gauche foyer | 1 0345 366801 | 68 | 1 | gond supérieur | 2 2932 366701 |
| 69 | 1 | porte foyer du modele 366805 | 1 2861 366805 | ||||
Garantie contractuelle GODIN
Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifique sur la notice livrée avec l'appareil.
À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :
- les plaques décoratives, les plaques de côtés, les grilles et sols foyers, les déflecteurs, les chicanes, les clapets, les chenets, le dendrier, les briques réfractaires, les mécanismes d'articulation, (Charnières de porte four des cuisinières, poignées, etc.)
- les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie,
- les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz, électricité,
- les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,
- les brûleurs des cusicentrales bois charbon.
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).

Notre garantie se limite à l'échange de l'élément reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.
Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.
Ne sont pas couverts par la garantie : LES VITRES DE NOS APPAREILS
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.
De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.
La garantie ne prendra pas effet lorsque :
Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
Les déteriorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, choc thermique, etc.);
Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur;
L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit; c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.)

Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une entreprise non agréées par la S. A. GODIN ou réalisées par des pièces de rechange non d'origine ou non agréées par le constructeur;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les références de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie
GODIN S. A. - 532, rue Sadi Carnot - 02120 GUISE - France
Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.
Tout client particulier s'adressant directement à notre société sera renvoyé automatiquement chez son revendeur et devra s'adresser auprès de lui pour tout problème de Service Après Vente ou commercial.
FICHE De controlle
| Nom et adresse du distributeur | BENÉFICIAIRE DE LA GARANTIE : | |
| ADRESSE : | ||
| Tél. :Date de mise à disposition :Date d'installation : | ||
| Tél : | Le : à :Signature : | |
| LIBELLÉ DES PIEÇES À REMPLACER | ||
| Désignation : | Référence : | Observations : |
| Certificat de contrôle :Type d'Appareil :Version :Contrôleur : | FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie | |
| N° de Plaque Signalétique :N° de Garantie : | Présence buse départ | |
| GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE | Date création du document : 19/10/06Révision : ././/. | |
