| Marque | GODIN |
| Modèle | 350105 CHAMONIX II |
| Type de produit | Poêle mixte bois/charbon |
| Combustibles recommandés | Bois en bûches (45 cm max), boulets défumés |
| Puissance nominale | 10,3 kW |
| Volume chauffé corrigé | 200 à 420 m³ |
| Rendement au bois | 75,5 % |
| Rendement au charbon | 73,8 % |
| Dimensions du foyer (L x h x P) | 51 cm x 35 cm x 33 cm |
| Ouverture de chargement (L x h) | 37,5 cm x 25,5 cm |
| Diamètre de buse | 180 mm |
| Départ des fumées | Dessus ou à l'arrière |
| Type de vitre | Vitrocéramique panoramique (résiste jusqu'à 750 °C) |
| Réglage de l'allure | Thermostatique (manette de 1 à 6) + registres d'air secondaire |
| Distances minimales aux matériaux combustibles | Arrière et côtés : 30 cm, avant : 150 cm |
| Température moyenne des fumées (bois) | 293 °C |
| Taux de CO dans les fumées (bois) | 0,8 % |
| Entretien courant | Vidange du cendrier tous les 2-3 jours, ramonage mécanique 2 fois par an |
| Nettoyage de la vitre | Avec produit GODIN NET spécial vitre (réf. 0009) |
| Pièces de rechange | Disponibles chez les revendeurs GODIN (voir plaque signalétique) |
FOIRE AUX QUESTIONS - 350105 CHAMONIX II GODIN
Questions des utilisateurs sur 350105 CHAMONIX II GODIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle au format PDF gratuitement ! Retrouvez votre notice 350105 CHAMONIX II - GODIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 350105 CHAMONIX II de la marque GODIN.
MODE D'EMPLOI 350105 CHAMONIX II GODIN

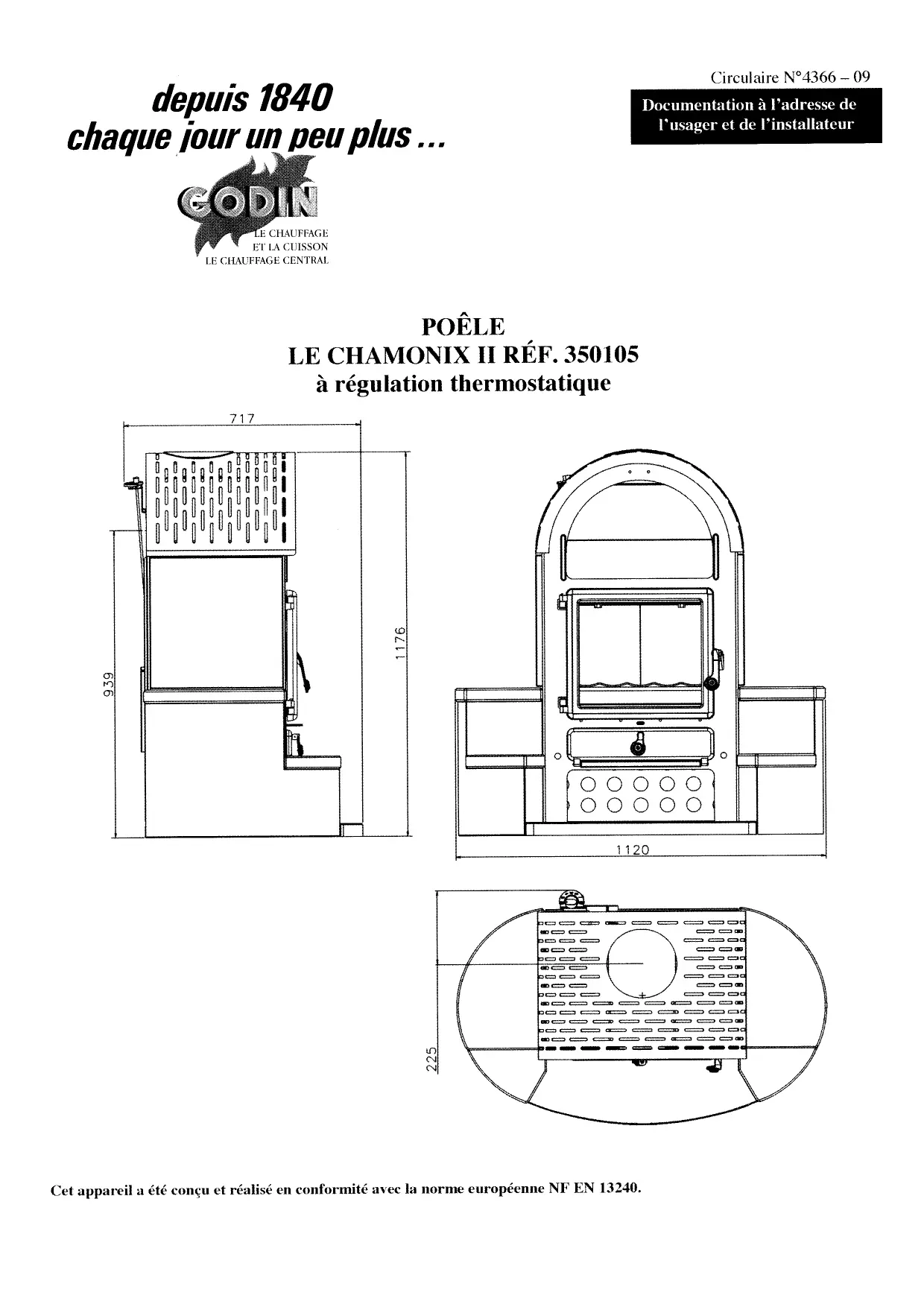

Documentation à l'adresse de l'utilisateur et de l'installateur

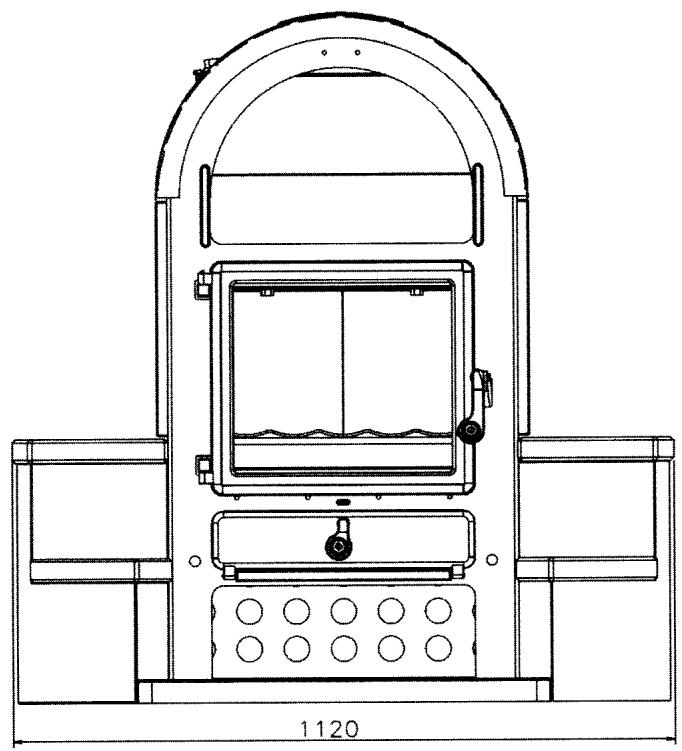

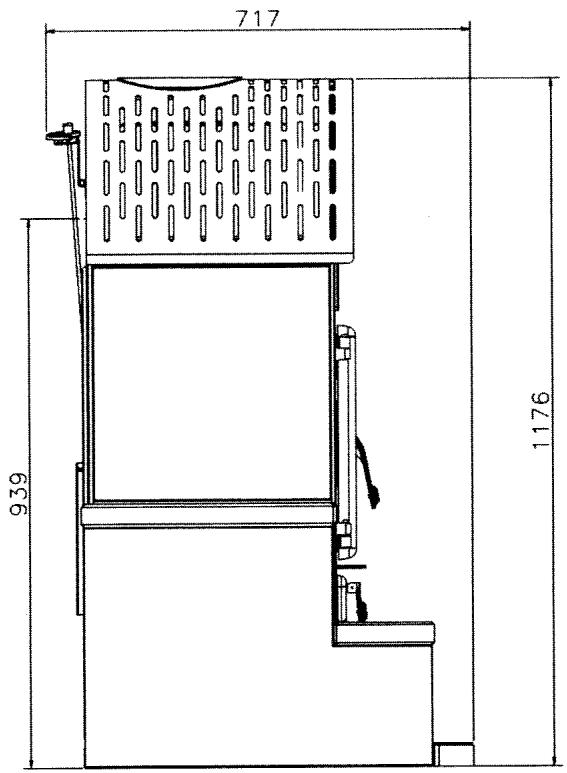

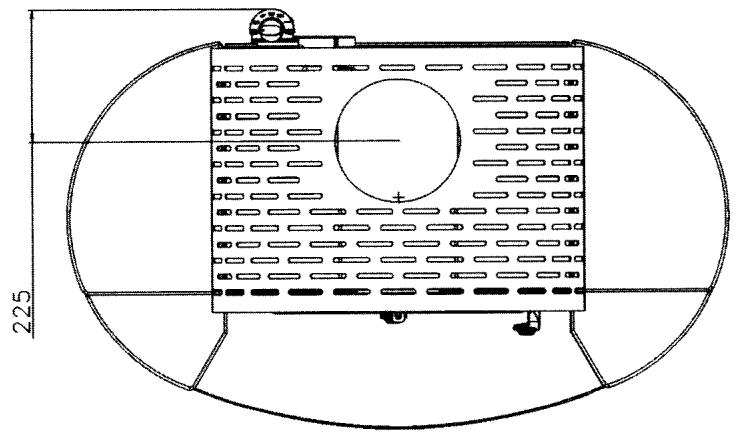

Poêle le chamonix II réf. 350105 à régulation thermostatique
| AU BOIS | AU CHARBON | |
| Foyer (L x h x P). | 51 cm x 35 cm x 33 cm | |
| Diamètre de buse | 180 mm | |
| Départ des fumées sur le dessus ou à l'arrête | oui | |
| Combustible recommandé | Bois en bùches | Bouletts défumés 20 g. |
| Chargement en façade | Büches de 45 cm | |
| Grandes vitres à vision panoramicque (résistant jusqu'à 750 °C) | ||
| Foyer en fonte | ||
| Dimension de l'ouverture de chargement en façade (L x h) | 37,5 cm x 25,5 cm | |
| Réglage de l'allure | Thermostatique | |
| Puissance | 10,3 kW | |
| Volume chauffé corrigé | 200 à 420 m³ | |
| Rendement de l'appareil | 75,5 % | 73,8 % |
| Taux de CO dans les fumées à 13% de 0₂ | 0,8 % | 0,3 % |
| Température moyenne des fumées | 293 °C | 267 °C |
| Distance minimale aux matériaux combustibles adjacents | 30 cm / arrêté de l'appareil30 cm / cots latéraux150 cm / avant de l'appareil | |
| Appareil continu | ||
Instructions destinées à l'installateur
- Tout toujours respecter les règles en vigueur dans le pays où l'appareil est installé. En France, le système d'évacuation des produits de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006. S'assurer tout d'abord de la qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en assurant l'alimentation du foyer en air primaire et extraire les gaz de combustion.
La plupart des désagréments que vous pourriez rencontrer à l'utilisation sont liés à une défaillance du conduit de cheminée. Nous ne saurions trop insister sur ce point...
Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très différents.
- Une cheminée doit être construite en matériel peu conducteur de la chaleur et ne pas se refroidir facilement. Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous conseillons l'utilisation d'un conduit ayant un diamètre intérieur de 180 mm. Toute diminution de cette section, même en sortie, ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait des refoulements dans la pièce au moment de l'ouverture de la porte. La cheminée doit avoir son origine dans la pièce où est installé l'appareil. Les clapets de tirage sont interdits. Le conduit doit être parfaitement étanche. Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c'est-à-dire résistant au feu de cheminée. Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour l'appareil, quel que soit le mode raccordement. Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l'air libre à 0,40 m au moins au-dessus du faîteau ou de tout autre obstacle situé à moins de 8 mètres du conduit.
- Les dévoiements éventuels doivent être très couverts. Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.
Si la dépression est trop importante, prévoir la pose d'un modérateur de tirage. Si la dépression est insuffisante, respecter les caractéristiques du conduit prescrites dans ce paragraphe. Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s'établit pas normalement. Dans ce cas, il y a lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.
Tout tubage doit être conforme au DTU 24.1. Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que seul un professionnel est apte à définir.
Supprimer les potences qui ne présentent pas une section de sortie d'au moins 2,5 dm². Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 cm environ au-dessous de l'axe du tuyau de fumée. Avant d'envisager le raccordement, il convient de s'assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un ramonage. - Les appareils doivent être installés conformément aux spécifications des D. T. U en vigueur, l'installation par un professionnel qualifié est recommandée. Toutes les règlementations nationales et locales doivent être respectées. Les extracteurs utilisés dans la même pièce ou dans le même espace que l'appareil peuvent perturber dangereusement le fonctionnement de celui-ci. Le fonctionnement simultané d'autres appareils dans le même espace que l'appareil peut générer des perturbations de tirage. - Ne jamais obstruer les entrées d'air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement réalisées, en effet l'appareil utilise de l'air qu'il préleve dans la pièce et il convient d'assurer son alimentation par un apport extérieur suffisant. - Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple. La buse est montée en usine, fixe à l'arrière (si raccordement arrêté possible). Vous pouvez raccorder directement au conduit par l'intermédiaire d'un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le tampon.
Important :
Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire, placer une plaque de répartition de charge, ou prendre toute mesure adéquate nécessaire.
Si le sol est constitué de matériaux combustibles, il convient de le protégerr convenablement à l'aide d'une plaque incombustible dépassant la face de l'appareil d'au moins 40 cm. Utiliser des tuyaux du diamètre prévu de préférence émailés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le tirage. Le mur arrière ne doit pas comporter d'éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement (utilisation de matériaux classés Mo ou A2-s1, d0). Une distance de sécurité aux matériaux combustibles arrière de 30 cm au moins doit être respectée. - Les murs situés à gauche ou à droite de l'appareil doivent être écartés de l'appareil de 30 cm au moins, s'ils sont constitués de matériaux combustibles. - Dans le cas d'un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l'appareil. L'appareil rayonne naturellement et nous vous conseillons d'éloigner tout matériel combustible (chaises en bois, canapés,...) se trouvant face à l'avant de l'appareil au minimum de 150 cm.
L't d cheminée de tout matériel combustible (A) doit être conformes aux exigences de cette norme. Elles dépendent notament du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se située dans l'épaisseur du plancher (prévoir le déport B).

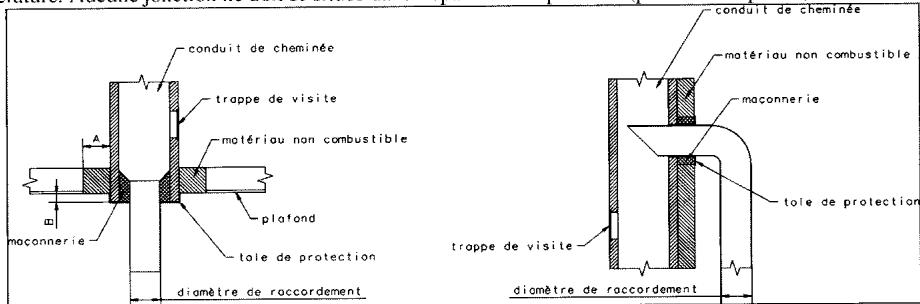

Exemple d'un raccordement au conduit de cheminée

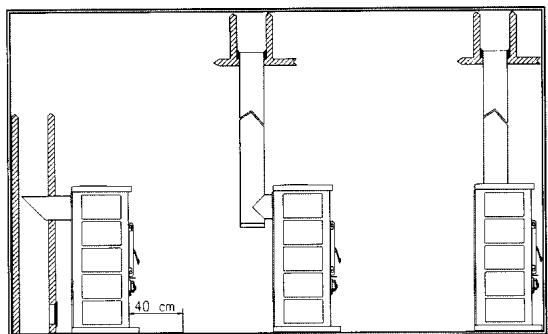

Principe de raccordement général pour buse dessus ou arrêté
Instructions destinées à l'utilisateur
- Avant d'utiliser l'appareil, lire la notice et les recommandations avec attention. L'appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l'installation. L'installation par un professionnel est vivement recommandée.
- Ne jamais obstruer les entrées d'air prévues. L'appareil doit être raccordé à un conduit de cheminée ne desservant pas d'autres appareils. Il est inadapté pour le fonctionnement sur conduit multiple.
- Ne jamais apporter de modification non autorisée sur l'appareil. L'appareil n'est pas prévu pour fonctionner porte ouverte. Toutes les surfaces de l'appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les brûlures.
- Prendre toutes les précautions pour tenir les enfants et les personnes âgées suffisamment à l'écart pour éviter les accidents.
Le corps de chauffe du Chamonix Il est constitué d'un ensemble très étanché lui permettant une grande souplesse de fonctionnement. Le thermostat très précis, à dilatation de liquide est situé à l'arrière de l'appareil, il est commandé par une manette derrière l'appareil sur sa gauche. Ce thermostat règle selon l'allure, la quantité d'« air primaire » pour assurer une combustion très régulière. Réglage de 1 à 6. - Deux tirettes situées de part et d'autres du cendrier commandant des registres d'air secondaire. Leur position « enfoncées » correspond à l'ouverture totale, à utiliser en allure normale au bois. « tirées à fond » correspond à la position classique du fonctionnement au charbon ou au bois ralenti. Attention, en fonctionnement charbon, ces deux tirettes ne doivent jamais être « poussées à fond », voir plus bas. Pour les allures moyennes du thermostat, adopter des positions intermédiaires de ces registres. - Notre appareil est du type mixte. C'est-à-dire qu'il est utilisable au bois ou au charbon sans aucune modification ni adaptation.
Important :
Conformément à la réglementation en vigueur, il ne faut pas utiliser l'appareil par temps doux au charbon.
Ne pas utiliser l'appareil si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant tout allumage.
Utilisation du compartiment cuisson :
La zone chauffée au-dessus du foyer peut être utilisée comme un four : en allure normale, la température atteinte peut être de 300°C
Bien adapter l'allure du feu pour obtenir la température désirée dans ce compartiment.
Allumage - réglage
- Placer le thermostat à la position maximale. Enfoncez les tirettes d'air secondaire.
- Introduire les matériaux usuels d'allumage, allumer et faire un chargement modéré. Quand le feu est bien pris, charger la quantité de sierre. Fermer le registre d'allumage. Régler l'appareil selon allure souhaitée. REMARQUE: en cas d'allumage difficile, il est possible d'ouvrir la porte du cendrier, mais seulement quelques minutes pour lancer l'appareil. La tirette de décendrage est située entre la porte de foyer et la porte de cendrier. Le réglage de l'allure de combustion s'effectue à l'aide de la commande du thermostat située en haut et sur le côté (position 0 à 2 : allure ralentie - 2 à 4 : allure modérée - 4 à 5 : allure normale - 5 à 6 : allure vive). Le réglage de l'air secondaire s'effectue à l'aide des 2 tirettes situées de part et d'autre du cendrier : leur position de réglage va dépendre de l'allure et du combustible utilisé :
Poussées à fond : bois en allure normale ou vivace. Position interdite en fonctionnement charbon. Intermédiaire : bois en allure modérée, charbon flambant ou briquettes. Tirées à fond : bois au ralenti ou toute allure charbon.
Remarque:
Pendant le fonctionnement, éloigner de l'appareil toute matière pouvant être altérée par la chaleur: mobilier, papier, vêtements.
Attention:
En fonctionnement en allure normale, la poignée ne doit pas être manœuvrée à la main. Utiliser le gant pour effectuer l'opération. De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du rechargement ou de l'enlèvement des résidus. - Pendant le fonctionnement, tenir la porte toujours fermée. Le chargement s'effectue par la porte avant.
NOTA: La durée du ralenti va dépendre du bois ou charbon utilisé et du tirage. Ne pas charger plus de 25 cm de hauteur de bois ou 5 cm de hauteur de charbon.
Conduite de l'appareil
- Toujours suivre les instructions. Lors des premiers allumages, n'effectuer que des chargements limites pour vérifier la bonne marche de l'ensemble. Augmenter graduellement les charges de bois et ce, sur plusieurs jours.
- Ne pas utiliser l'appareil comme un incinérateur. N'utiliser que le combustible recommandé.
- Ne pas faire fonctionner si la vitre est cassée ou fendue. Faire procéder à son remplacement avant toute réutilisation. Nous vous recommandons de contacter votre revendeur pour le remplacement de la vitre contre facturation. Nous insistons sur la nécessité de remplacer en même temps les joints de porte et de vitre et de ne pas la serrer trop fort au remontage afin de permettre sa dilatation.
- Applique l'appareil.
Chargement : recommandation très importante
Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flammes hautes sont visibles, car lors de l'ouverture de la porte elles risqueraient d'être appelées.
Toujours ouvrir la porte très doucement pour laisser le tirage s'établir et éviter ainsi le refoulement de fumée.
Mise en garde: Il est formellement interdit de poser sur l'appareil en fonctionnement ou encore chaud des objets de quelque nature que ce soit (bouilloires, casseroles,...).
Importance du combustible
Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas oublier qu'un appareil quel qu'il soit ne peut que libérer l'énergie contenue dans le combustible qu'il brûle.
S'il vous semble que votre appareil chauffe mal, on peut affirmer que :
- Soit la quantité de combustible brûlé est trop faible.
- Soit le combustible brûlé n'a pas suffisamment d'énergie disponible.
Dans le cas d'une utilisation au bois, ne brûler que du bois sec ayant au moins 2 ans d'abatage (36 mois seraient encore). Nous vous conseillons fortement l'utilisation de bois labellisé NF bois de chauffage.
En principe, tous les bois ont le même pouvoir calorifique pour le même poids. Le bois dur sera intéressant parce qu'il est plus dense et souvent moins humide.
L'humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu'il faudra beaucoup d'énergie pour vaporiser cette eau.
L'énergie disponible pour le chauffage sera de 4,16 kWh par kilogramme de bois sec. Elle ne serait plus que de 1,73 kWh pour du bois à 50% d'humidité.
L'utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l'encrasserait rapidement et risquerait, à terme, de produire des yeux de cheminée.
Decendrage
Vider le cendrier au moins tous les 2 à 3 jours suivant l'utilisation. Cette opération doit se faire avec une précaution, ennant biensoon d'utiliser le gant pour transporter le cendrier et la clé à crochet pour manoeuvrer le tiroir.
- Ne jamais laisser les cendres s'amonceler dans le cendrier jusqu'au contact de la grille. Celle-ci ne serait plus refroidie et se déteriorerait rapidement.
Ramonage
Faire ramoner votre cheminée par un professionnel par un moyen mécanique au moins deux fois par an, dont un pendant la saison de chauffe. Un certificat doit vous être remis par l'entrepreneur. Il est également possible d'entretien les conduits avec un produit adapté. Toutefois, cela n'exclut en rien le ramonage mécanique obligatoire. Vérifier l'appareil et assurez-vous que les joints de porte sont en bon état, les replacer si nécessaire. Nettoyer complètement l'intérieur de l'appareil sans oublier les carreaux de passage des fumées. Nettoyer le hublot avec le GODIN NET spécial vitre (ref. 0009). En cas de feu de cheminée fermer le registre d'air et appeler les pompiers.
Entretien
Faire vérifier l'appareil par une personne compétente au moins une fois par an.
Attention
LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L'APPAREIL À ALLURE MODÉRÉE, AFIN DE PERMETTRÉ AUX PIEÇES DE SE DILATER NORMALEMENT. - LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni). LE GANT NE DOIT ETRE UTILISÉ QUE POUR MANCEUVRER LA POIGNEE. IL N'EST PAS ADAPTÉ POUR LA MANIPULATION D'OBJETS EN IGNITION. IL N'EST PAS ETANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES RISQUES CHIMIQUES. VEILLER A DEPOSER VOTRE GANT APRES CHAQUE UTILISATION A UN ENDROIT DEPOURVU DE RESIDUS DE COMBUSTION (Cendres) ET NON CHAUD.
Ne pas s'inquiéter si des émissions de fumée et une odeur un peu acre se manifestent aux premiers allumages, ici étant du à la peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.
Entretien de la fonte et de l'acier
Tout poêlon acier ou fonte nécessite un minimum d'entretien, après chaque hiver, pendant la saison chaude, afin de préserver sa tenue dans le temps. En effet, lorsqu'un poêlon fonctionne, il n'y a aucune possibilité d'oxydation des pièces constituant l'appareil. Elle n'a lieu que pendant un arrêt prolongé.
Les pièces font s'entretiennent régulièrement à l'aide de pâte à fourneau noire (réf 0012). Celle-ci s'applique à froid, tel un cirage et nécessite, dès qu'elle est sèche, un lustrage avec un chiffon doux.
De la peinture haute température (gris fonte ref 0001) aérosol peut aussi être utilisée pour obtenir une finition plus nette sur les parties extérieures du poêle. Veiller, avant l'application de la peinture, à enlever toute trace d'oxydation à l'aide d'une toile émeri de faible grain.
Les poêles tout fonte avec une finition extérieure émaillée nécessitent l'entretien intérieur du foyer
L'entretien est d'autant plus indispensable dans le cas d'appareils installés dans des maisons occupées occasionnellement.
Tous nos produits d'entretien sont répertoriés dans notre catalogue général (patte à fournaux, peinture, nettoyage des vitres, produits de ramonage, etc.). Vous pouvez vous les procurer par l'intermédiaire de nos revendeurs.
Mise en garde particulière concernant la porte fover :
Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.
ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,...) il est important de replacer sur les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d'origine.
Pièces de remplacement
Si après de longues années le remplacement de certaines pièces s'avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à tout autre PROFESSIONNEL DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊTÉ DE L'APPAREIL ou sur le BON DE GARANTIE, à conserver impérativement même après la date de péremption.
En possession des nomenclatures et de toute la documentation technique relative à notre fabrication, celui-ci sera en mesure de vous fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n'aient pas été fournies par la société GODIN S. A.
Ne jamais apporter de modifications à l'appareil sans autorisation.
Responsabilite
Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.
Afin d'améliorer constamment la qualité de ses produits, la société GODIN S. A. se réserve le droit de modifier ses appareils sans préavis.

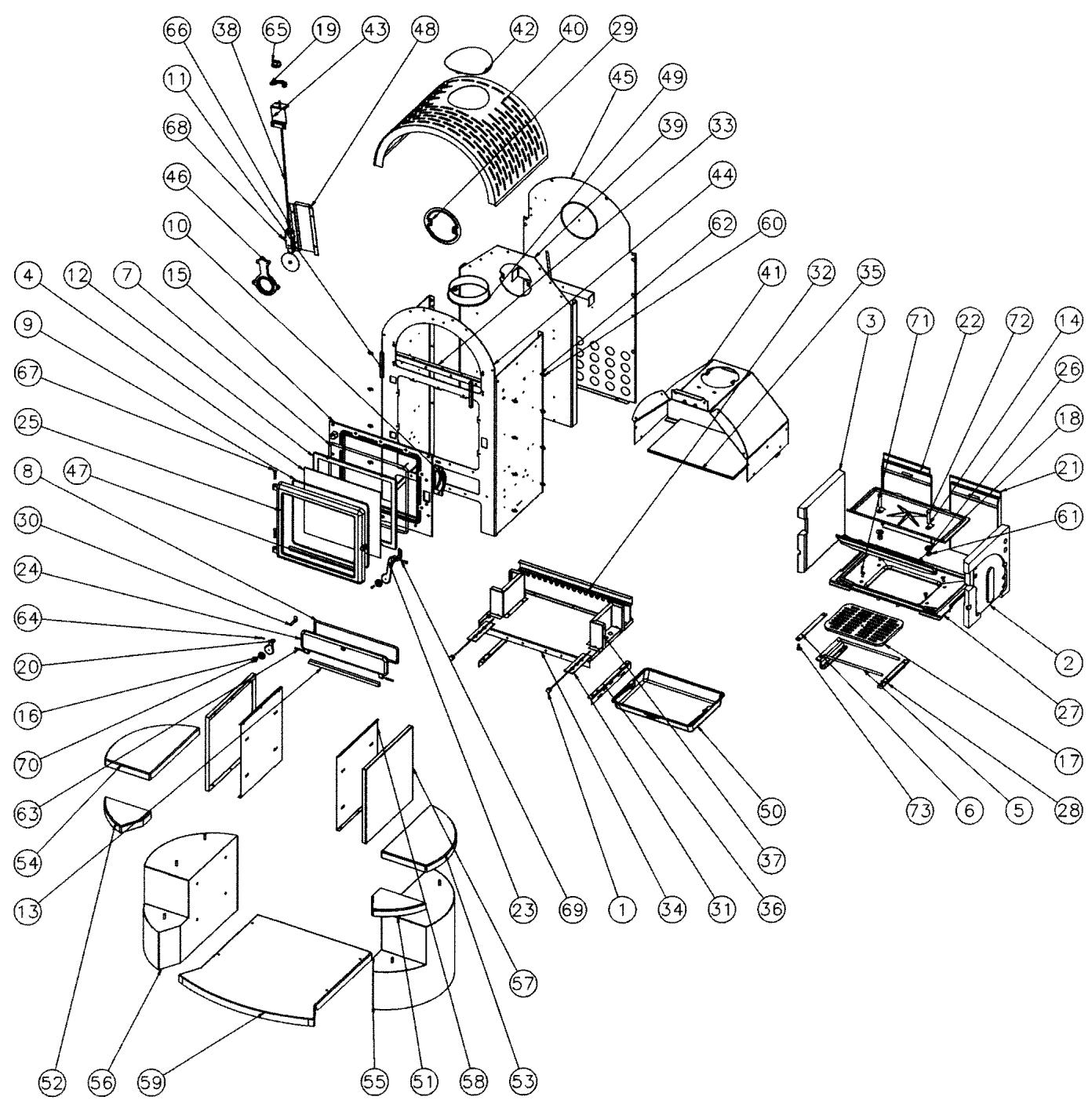

| N° | Nbre | Désignation | Codification | N° | Nbre | Désignation | Codification | N° | Nbre | Désignation | Codification |
| 1 | 2 | Bouton prise au D18 | 00001304007 | 26 | 2 | Rondelle | 1 9160 3147 | 51 | 1 | Cérâmie inf. droit | - |
| 2 | 1 | Brique droite | 2 0743 3147 | 27 | 1 | Support foyer | 1 0367 3147 | 52 | 1 | Cérâmie inf. gauche | - |
| 3 | 1 | Brique gauche | 2 0748 3147 | 28 | 2 | Support rouleau de grille | 1 0248 3147 | 53 | 1 | Cérâmie sup. droit | - |
| 4 | 1 | Verre réfractaire | 00001306216 | 29 | 1 | Trappe de nettoyage | 2 4230 3147 | 54 | 1 | Cérâmie sup. gauche | - |
| 5 | 2 | Rouleau de grilles | 1 0234 3147 | 30 | 1 | Axe fermeture portec argent | 1 2814 3147 | 55 | 1 | Côté droit extérieur | - |
| 6 | 1 | Tige de décendrage | 1 0377 3147 | 31 | 2 | Volet réglage air | 1 4737 3147 | 56 | 1 | Côté gauche extérieur | 1 2302 996088 |
| 7 | 1 | Tresse façade | 1 8836 3147 | 32 | 1 | Conduit air | 1 3909 3147 | 57 | 2 | Panneau de côte | 1 2306 996088 |
| 8 | 1 | Tresse porte cerridier | 1 8815 3147 | 33 | 1 | Equerre joint façade | 1 2081 3147 | 58 | 2 | Renfort côte | 1 2320 996088 |
| 9 | 1 | Tresse porte chargement | 1 8814 3147 | 34 | 1 | Fond | 1 2205 3147 | 59 | 1 | Socle | 1 2392 996088 |
| 10 | 1 | Carter droit | 1 2778 3147 | 35 | 1 | Fond four mobile | 1 3110 3147 | 60 | 16 | Attache rapid 4434 3 | 1 2215 996088 |
| 11 | 2 | Chape porte four | 1 2750 3147 | 36 | 2 | Joint fond | 1 2255 3147 | 61 | 2 | Excrou HM12 | 00001306005 |
| 12 | 1 | Contrte porte foyer | 1 2865 3147 | 37 | 2 | Raccord alimentation air | 1 3914 3147 | 62 | 16 | Goujeon | 00004990005 |
| 13 | 1 | Crapaudine porte cerridier | 1 2802 3147 | 38 | 1 | Commande de thermostat | 1 4178 3148 | 63 | 2 | Goupille cannelée 6x40 | 00013005682 |
| 14 | 1 | Déflecteur | 1 0131 3147 | 39 | 1 | Derrière | 2 2401 3148 | 64 | 1 | Goupille 3x18 | 00001300456 |
| 15 | 1 | Façade | 1 2101 3147 | 40 | 1 | Dessus | 1 1101 3148 | 65 | 1 | Manette 464 fut16 | 00001305018 |
| 16 | 2 | Flasque poignée | 1 2895 3147 | 41 | 1 | Dessus four | 1 3127 3148 | 66 | 1 | Raccord G4 1034 tube6x10 | 00001305934 |
| 17 | 1 | Grille | 1 0214 3147 | 42 | 1 | Obturator dessus | 1 1154 3148 | 67 | 2 | Rivet acter TR 6x40 | 00001305507 |
| 18 | 1 | Grille devant | 1 0221 3147 | 43 | 1 | Équerre fixe code thermostat | 1 4186 3148 | 68 | 1 | Thermostat 900 40 02 90 | 00001305725 |
| 19 | 1 | Index | 1 8548 3147 | 44 | 1 | Façade | 2 2101 3148 | 69 | 1 | Vis ep. G4 1026 Znmoire | 00001304686 |
| 20 | 1 | Loquet porte cerridier | 1 2808 3147 | 45 | 1 | Plaque protection derrière | 2 2420 3148 | 70 | 2 | Vis TF90M5x16 laiton | 00001305295 |
| 21 | 1 | Plaque foyer arriere droite | 1 0168 3147 | 46 | 1 | Siège registre réglage air | 1 4128 3149 | 71 | 4 | Vis TF90M8x20 | 00001304454 |
| 22 | 1 | Plaque foyer arriere gauche | 1 0167 3147 | 47 | 1 | Élement applique inf | 1 2819 3149 | 72 | 2 | Vis TH M12x60 | 00001304923 |
| 23 | 1 | Poignée porte chargement | 1 2839 3147 | 48 | 1 | Protège thermat | 1 3921 3149 | 73 | 1 | Vis TH M8x20 ZN noir | 00001301145 |
| 24 | 1 | Porte cerridier | 1 2801 3147 | 49 | 1 | Busc 180 mm | 1 4312 3152 | ||||
| 25 | 1 | Porte foyer | 1 2861 3147 | 50 | 1 | Tiroir cendres | 1 3315 3260 96 | ||||
Garantie contractuelle GODIN
Tous nos appareils bénéficient d'une garantie de 2 ans (sauf insert bois - foyer fermés bois) contre tout défaut à compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d'installation, d'utilisation, et d'entretien spécifiées sur la notice livrée avec l'appareil.
À l'exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à des phénomènes d'usure qui sont garanties 1 an en échange standard, telles que :
les plaques décor, les plaques de côtés, les grilles et sols foyers, les déflecteurs, les chicanes, les clapets, les chenets, le dendrier, les briques réfractaires, les mécanismes d'articulation, (Charnières de portefour des cuisinières, poignées, etc.) les ventilateurs, les thermostats de surchauffe de nos appareils équipés d'une soufflerie, les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des cuisinières gaz électricité. les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul, les bouilleurs des cuiscentrales bois charbon.
Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l'entretien de votre appareil.
Certaines pièces bénéficient d'une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.
Les inserts bois (foyers fermés bois) bénéficient d'une garantie de 5 ans (Corps de chauffe de l'appareil uniquement, à l'exclusion des pièces en contact direct avec les températures importantes et soumises à usure énumérées ci-dessus qui sont garanties 1 an).
Notre garantie se limite à l'échange de l'objet reconnu défectueux par notre service après vente. Elle exclut toute indemnité, dommages et intérêts, frais de main d'œuvre et transport.
Au cas où la réparation ou l'échange s'avérait trop onéreux par rapport au prix de l'appareil, la décision de changer ou de réparer l'appareil appartient seule au service après vente.
Ne sont pas couvert par la garantie : LES VITRES DE NOS APPARELS
En effet, en ce qui concerne les vitres vitrocéramiques, ces dernières peuvent résister à des chocs thermiques de l'ordre de. Les éventuelles casses ne pouvant provenir que d'un choc mécanique lors de l'utilisation ou de sa manutention, ces dernières ne pouvant être échangées dans le cadre de garantie.
De même que les joints qui sont considérés comme pièces d'usure sont exclus de la garantie.
La garantie ne prendra pas effet lorsque :
- Les avaries qui résulteraient de l'utilisation de l'appareil avec un combustible autre que celui préconisé dans nos notices.
- Les déteriorations de pièces provenant d'éléments extérieurs (refoulement de cheminée, effets d'orages, humidité, pression ou dépression non conforme, chic thermique, etc.);
- Les anomalies, déteriorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou d'entretien de l'acheteur : L'utilisation ou usage anormal de l'appareil dans des conditions différentes de celles pour lesquelles il a été construit, c'est le cas par exemple du non-respect de nos notices techniques (mauvais raccordement électrique, fonctionnement à sec d'une chaudière, etc.) Toutes modifications, transformations ou interventions effectuées par un personnel ou une entreprise non agréées par la S. A GODIN ou réalisées par des pièces de rechange non d'origine ou non agréées par le constructeur;
L'installation, le montage, les frais de démontage et les conséquences de l'immobilisation de l'appareil, résultat des opérations de garantie n'incombent pas à la S. A. GODIN.
En conséquence, la S. A. GODIN ne peut être tenue responsable des dégâts matériels ou des accidents de personnes, consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de raccordement à une prise de terre, mauvais tirage de cheminée, etc.).
Dans un souci constant d'améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils. Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.
En cas d'appel en garantie, veuillez vous munir obligatoirement d'une copie de la facture, du bon de garantie comportant les réferences de l'appareil, le cachet du revendeur, la date de mise en service de l'appareil, et de contacter votre revendeur pour toute réclamation.
Chaudières - Cuisinières - Appareils de chauffage - Fonderie
GODIN S. A - 532, rue Sadi Carnot - 02120 GUISE - France
Nous vous rappelons que le Service Après-Vente doit être assuré par le revendeur, ou l'installateur, responsable sur place, que nous ne traitons pas directement avec les particuliers.
Tout client particulier s'adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et devra s'adresser après de lui, pour tout problème de Service Après Vente ou commercial.
FICHE DE CONTROL
| Nom et adresse du distributeur | BENÉFICIAIRE DE LA GARANTIE : | |
| ADRESSE : | ||
| Tél. :Date de mise à disposition :Date d'installation : | ||
| Tél : | Le : à :Signature : | |
| LIBELLÉ DES PIEÇES À REMPLACER | ||
| Désignation : | Référence : | Observations : |
| Certificat de contrôle :Type d'Apparéil :Version :350105Contrôleur : | FICHE DE CONTROLLEVérification du corps de chauffe (aspect et étanchéité)Vérification pièces amoviblesVérification fermeture porte(s)Vérification des registres allumagePrésence plaque signalétiquePrésence notice / bon de garantie | |
| N° de Plaque Signalétique :N° de Garantie : | Présence cendrierPrésence buse départPrésence main froidePrésence étiquette mise en garde | |
| GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE | Date création du document : 19/10/06Révision : . / . . . | |
