MODE D'EMPLOI XTI 60 JBL

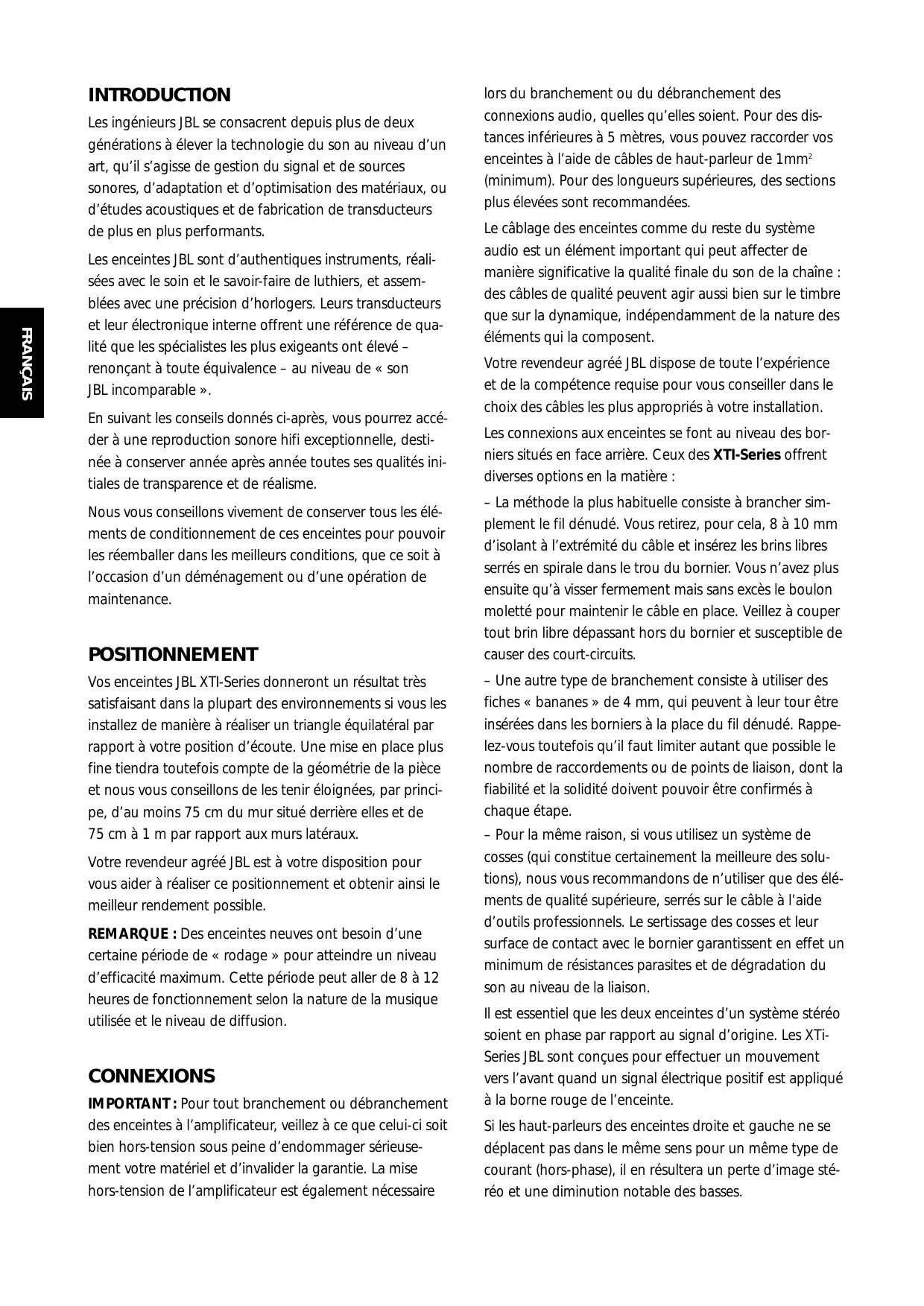

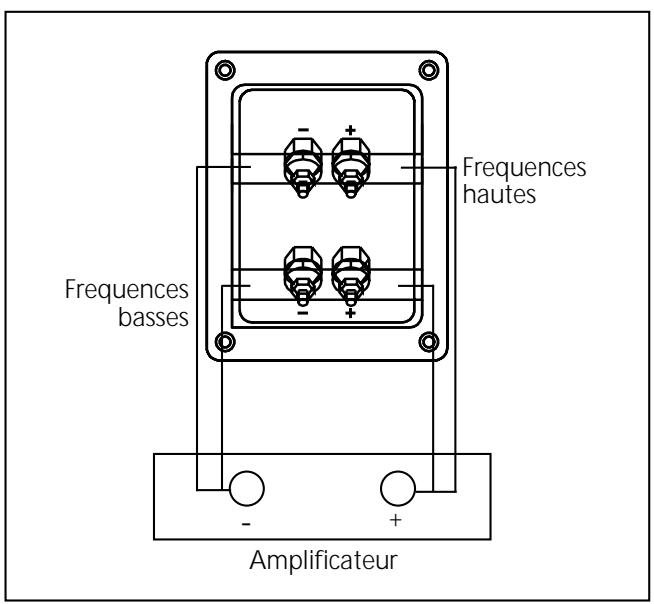

Fig. 1: XTi input High Frequency INTRODUCTION Les ingénieurs JBL se consacrent depuis plus de deux générations à élever la technologie du son au niveau d’un art, qu’il s’agisse de gestion du signal et de sources sonores, d’adaptation et d’optimisation des matériaux, ou d’études acoustiques et de fabrication de transducteurs de plus en plus performants. FRANÇAIS Les enceintes JBL sont d’authentiques instruments, réalisées avec le soin et le savoir-faire de luthiers, et assemblées avec une précision d’horlogers. Leurs transducteurs et leur électronique interne offrent une référence de qualité que les spécialistes les plus exigeants ont élevé – renonçant à toute équivalence – au niveau de « son JBL incomparable ». En suivant les conseils donnés ci-après, vous pourrez accéder à une reproduction sonore hifi exceptionnelle, destinée à conserver année après année toutes ses qualités initiales de transparence et de réalisme. Nous vous conseillons vivement de conserver tous les éléments de conditionnement de ces enceintes pour pouvoir les réemballer dans les meilleurs conditions, que ce soit à l’occasion d’un déménagement ou d’une opération de maintenance. POSITIONNEMENT Vos enceintes JBL XTI-Series donneront un résultat très satisfaisant dans la plupart des environnements si vous les installez de manière à réaliser un triangle équilatéral par rapport à votre position d’écoute. Une mise en place plus fine tiendra toutefois compte de la géométrie de la pièce et nous vous conseillons de les tenir éloignées, par principe, d’au moins 75 cm du mur situé derrière elles et de 75 cm à 1 m par rapport aux murs latéraux. Votre revendeur agréé JBL est à votre disposition pour vous aider à réaliser ce positionnement et obtenir ainsi le meilleur rendement possible. REMARQUE : Des enceintes neuves ont besoin d’une certaine période de « rodage » pour atteindre un niveau d’efficacité maximum. Cette période peut aller de 8 à 12 heures de fonctionnement selon la nature de la musique utilisée et le niveau de diffusion. CONNEXIONS IMPORTANT : Pour tout branchement ou débranchement des enceintes à l’amplificateur, veillez à ce que celui-ci soit bien hors-tension sous peine d’endommager sérieusement votre matériel et d’invalider la garantie. La mise hors-tension de l’amplificateur est également nécessaire lors du branchement ou du débranchement des connexions audio, quelles qu’elles soient. Pour des distances inférieures à 5 mètres, vous pouvez raccorder vos enceintes à l’aide de câbles de haut-parleur de 1mm2 (minimum). Pour des longueurs supérieures, des sections plus élevées sont recommandées. Le câblage des enceintes comme du reste du système audio est un élément important qui peut affecter de manière significative la qualité finale du son de la chaîne : des câbles de qualité peuvent agir aussi bien sur le timbre que sur la dynamique, indépendamment de la nature des éléments qui la composent. Votre revendeur agréé JBL dispose de toute l’expérience et de la compétence requise pour vous conseiller dans le choix des câbles les plus appropriés à votre installation. Les connexions aux enceintes se font au niveau des borniers situés en face arrière. Ceux des XTI-Series offrent diverses options en la matière : – La méthode la plus habituelle consiste à brancher simplement le fil dénudé. Vous retirez, pour cela, 8 à 10 mm d’isolant à l’extrémité du câble et insérez les brins libres serrés en spirale dans le trou du bornier. Vous n’avez plus ensuite qu’à visser fermement mais sans excès le boulon moletté pour maintenir le câble en place. Veillez à couper tout brin libre dépassant hors du bornier et susceptible de causer des court-circuits. – Une autre type de branchement consiste à utiliser des fiches « bananes » de 4 mm, qui peuvent à leur tour être insérées dans les borniers à la place du fil dénudé. Rappelez-vous toutefois qu’il faut limiter autant que possible le nombre de raccordements ou de points de liaison, dont la fiabilité et la solidité doivent pouvoir être confirmés à chaque étape. – Pour la même raison, si vous utilisez un système de cosses (qui constitue certainement la meilleure des solutions), nous vous recommandons de n’utiliser que des éléments de qualité supérieure, serrés sur le câble à l’aide d’outils professionnels. Le sertissage des cosses et leur surface de contact avec le bornier garantissent en effet un minimum de résistances parasites et de dégradation du son au niveau de la liaison. Il est essentiel que les deux enceintes d’un système stéréo soient en phase par rapport au signal d’origine. Les XTiSeries JBL sont conçues pour effectuer un mouvement vers l’avant quand un signal électrique positif est appliqué à la borne rouge de l’enceinte. Si les haut-parleurs des enceintes droite et gauche ne se déplacent pas dans le même sens pour un même type de courant (hors-phase), il en résultera un perte d’image stéréo et une diminution notable des basses. BICÂBLAGE Les enceintes JBL XTI-Series peuvent être chacune reliées à l’amplificateur à l’aide de deux longueurs de câbles. Cette méthode dite de « bicâblage » offre divers avantages et permet certains choix. Le filtre interne des enceintes sépare en effet le signal électrique au niveau de la jonction basses fréquences / medium-aigus. Des barres de pontages, installées d’origine, relient les deux entrées du filtre pour le cas générique où vous ne disposez que d’un seul câblage. Si vous les enlevez, vous pouvez alimenter séparément chacune des parties du filtre, par bi-câblage (4 conducteurs), comme indiqué dans la figure 1. Les câbles peuvent être du même type pour les deux sections. Ce système permet de réduire les effets induits par le câble (résistance, inductance, etc.) et vous éviterez aussi l’intermodulation des basses et hautes fréquences au sein du câble. ATTENTION : Ne branchez jamais deux amplificateurs sur une même enceinte sans avoir préalablement enlevé les barres de pontage : vous pourriez sérieusement les endommager et invalider votre garantie. Fig. 1: Entrées XTI Frequences hautes Frequences basses

PUISSANCES D’AMPLIFICATION

RECOMMANDÉES Les enceintes JBL XTI-Series peuvent accepter des puissances en crête dépassant largement la puissance continue recommandée pour les haut-parleurs qui les composent. Les puissances continues acceptées résultent en effet d’un test de huit heures utilisant un bruit large bande censé simuler la distribution spectrale des musiques les plus courantes. Les puissances acceptées en crête (qui atteignent environ 4 fois la valeur des puissances continues acceptées) correspondent quant à elles à la capacité du système à accepter des transitoires jusqu’à des domaines de puissance très supérieurs aux niveaux moyens. Les puissances d’amplification recommandées ne sont donc qu’une INDICATION de la puissance que peut délivrer le système sans distorsion. Elles sont généralement mesurées à partir de signaux de test continus avec parfois une mesure supplémentaire dynamique sur résistance de charge. Elles n’indiquent malheureusement pas la puissance sonore que le système délivrera dans un auditorium donné. Pour ces diverses raisons, un amplificateur ne devrait être choisi qu’après une écoute attentive. S’il permet d’atteindre le volume sonore voulu sans distorsion, il doit être accepté comme ayant une puissance suffisante, quels que soient les chiffres annoncés. Aucun fusible ni coupe-circuit ne doit être inséré entre l’amplificateur et les enceintes. Ce type de matériel affecte systématiquement la qualité du son et ne garantit en fait aucune protection réelle contre les dommages que pourraient subir vos haut-parleurs. La meilleure des protections, a contrario, résulte du choix d’une puissance d’amplification suffisante pour éviter toute distorsion, jusque dans les niveaux sonores les plus élevés qui puissent être demandés au système. PIEDS-POINTES Les enceintes XTI-Series peuvent être équipés de pointes de découplage destinées à assurer le meilleur contact mécanique possible avec le sol. Un filetage encastré aux quatre coins de la base permet l’insertion et le réglage des pointes fournie. Lors de leur montage, veillez à les ajuster de manière à ce que chacune d’elles soit fermement en contact avec le sol avant de bloquer les écrous de serrage. FRANÇAIS Nous vous recommandons en outre de tester la bonne polarité des enceintes, certains enregistrements, certaines sources ou même certains amplificateurs pouvant inverser la polarité du signal par rapport au repérage des bornes. Le bon « sens » est celui qui donnera le meilleur résultat audio. Si vous êtes amené à inverser la polarité, faites bien attention à agir des deux côtés à la fois afin de garder les deux enceintes en phase. FRANÇAIS ENTRETIEN APRÈS-VENTE Les enceintes JBL XTI-Series sont revêtues de matériaux destinés à garder un fini impeccable pendant de très nombreuses années. Vous pouvez les dépoussiérer occasionnellement à l’aide d’un chiffon doux et sec pour conserver leur éclat. N’utilisez pour cela que du coton doux et non pelucheux. Dans le cas de taches rebelles ou de marques de doigts, vous pouvez utiliser un nettoyant à vitres non ammoniaqué, en le pulvérisant d’abord sur le chiffon et en frottant ensuite doucement la surface de l’enceinte. N’utilisez en aucun cas de solvants ou d’abrasifs qui pourraient altérer l’esthétique de l’appareil. En cas d’entailles profondes ou de dommages importants, adressez-vous à un artisan réparateur en menuiserie/ ébénisterie. Les enceintes JBL sont conçues pour assurer de nombreuses années de fonctionnement sans problème, et elle ne nécessitent aucune opération de maintenance d’aucune sorte. En cas de problème, commencez par vérifier l’ensemble du câblage. Si le problème est unilatéral, essayez d’inverser le câblage entre les enceintes. Si après inversion le problème concerne toujours la même enceinte, c’est qu’il lui est associé. Dans le cas contraire, il concerne un autre élément du système ou le câblage. Ne retournez aucun produit à la société JBL sans autorisation préalable. Adressez toute correspondance éventuelle à : JBL Customer Service, 2, route du Tours, 72500 Château-du-Loir, France, GRILLE La grille est maintenue en place par des tenons situés aux quatre coins. Pour la retirer, saisissez-la par deux de ses angles et tirez doucement vers vous pour l’extraire. Pour la remettre en place, positionnez les tenons en face de leurs logements et pressez doucement jusqu’à ce que la grille soit en place. Bien qu’elle soit conçue pour ne provoquer qu’un minimum d’interférence acoustique, la réponse dans les aigus et l’image stéréo sont malgré tout améliorées par l’absence de grille. L’empoussièrement de la grille se traite par brossage doux ou à l’aide d’un aspirateur. ou à votre revendeur local.
