Producttype	Passieve boekenplankluidspreker
Merk	JBL
Model	XTI 60
Afmetingen (H x B x D)	36,5 x 22,5 x 29,5 cm (schatting)
Gewicht per stuk	9 kg (schatting)
Voeding	Passief, vereist externe versterker
Nominale impedantie	8 ohm (schatting)
Gevoeligheid	89 dB (schatting)
Frequentiebereik	50 Hz - 20 kHz (schatting)
Continu vermogen	150 W (schatting)
Piekvermogen	300 W (schatting)
Belangrijkste functies	Hi-Fi geluidsweergave, bi-wiring mogelijk, ontkoppelingspunten
Aansluitingen	Dubbele ingangsklemmen voor bi-wiring, brugbalken meegeleverd
Onderhoud en reiniging	Stof verwijderen met zachte droge doek; ruitenreiniger zonder ammoniak voor vlekken; verwijderbaar rooster
Veiligheid	Versterker loskoppelen voor aansluiting; plaats geen zekering tussen versterker en luidspreker
Onderdelen en repareerbaarheid	Verwijderbaar rooster, ontkoppelingspunten; interne bedrading niet toegankelijk voor gebruiker
Algemene informatie	Handleiding beschikbaar in meerdere talen; garantie te verifiëren bij de verkoper

Veelgestelde vragen - XTI 60 JBL

Wat is de ideale plaatsing voor de JBL XTI 60 luidsprekers?

Plaats de luidsprekers zodanig dat ze een gelijkzijdige driehoek vormen met uw luisterpositie. Houd ze minstens 75 cm van de achterwand en 75 cm tot 1 m van de zijwanden voor een beter stereobeeld.

Is er een inloopperiode nodig voor nieuwe luidsprekers?

Ja, nieuwe luidsprekers hebben een inloopperiode van 8 tot 12 uur nodig om hun maximale efficiëntie te bereiken.

Hoe sluit ik de luidsprekers aan op de versterker?

Zorg ervoor dat de versterker uitgeschakeld is voordat u aansluitingen maakt. Gebruik luidsprekekabels met geschikte doorsnede (minimaal 1 mm² voor minder dan 5 m). Strip 8 tot 10 mm isolatie en draai vast in de aansluitklemmen.

Wat is bi-wiring en hoe pas ik het toe?

Bij bi-wiring worden twee aparte kabels per luidspreker gebruikt om de lage en hoge frequenties afzonderlijk te voeden. Verwijder de brugbalken die de aansluitingen verbinden en sluit elke kabel aan op een versterker. Sluit nooit twee versterkers aan zonder de bruggen te verwijderen.

Hoe controleer ik de fase van de luidsprekers?

Zorg ervoor dat beide luidsprekers in fase zijn: een positief signaal op de rode aansluiting moet de luidsprekers naar buiten laten bewegen. Bij twijfel test u de polariteit door de kabels op één luidspreker om te wisselen en luistert u naar het effect op het stereobeeld.

Welk versterkervermogen wordt aanbevolen?

Het aanbevolen vermogen is slechts een indicatie. Kies een versterker die het gewenste volume kan bereiken zonder vervorming. Plaats geen zekering tussen versterker en luidsprekers, omdat dit het geluid verslechtert.

Hoe installeer ik de ontkoppelingspunten?

Schroef de punten in de schroefdraad aan de vier hoeken van de basis. Stel ze af zodat ze allemaal stevig contact maken met de vloer en draai de borgmoeren vast.

Hoe onderhoud ik het rooster en de behuizing?

Voor de behuizing gebruikt u een zachte, droge doek. Voor vlekken brengt u een ruitenreiniger zonder ammoniak aan op de doek. Het rooster kan worden verwijderd door zachtjes aan de hoeken te trekken; reinig het met een zachte borstel of stofzuiger.

Wat te doen bij eenzijdig geluidsprobleem?

Controleer eerst alle bekabeling. Als het probleem aanhoudt bij één luidspreker, wissel dan de kabels tussen de luidsprekers om. Als het probleem met de luidspreker meegaat, is deze waarschijnlijk defect; neem contact op met uw verkoper.

Waar vind ik de volledige handleiding en garantie?

De handleiding is gratis te downloaden op notice-facile.com in meerdere talen. Voor de garantie kunt u terecht bij uw erkende JBL-dealer.

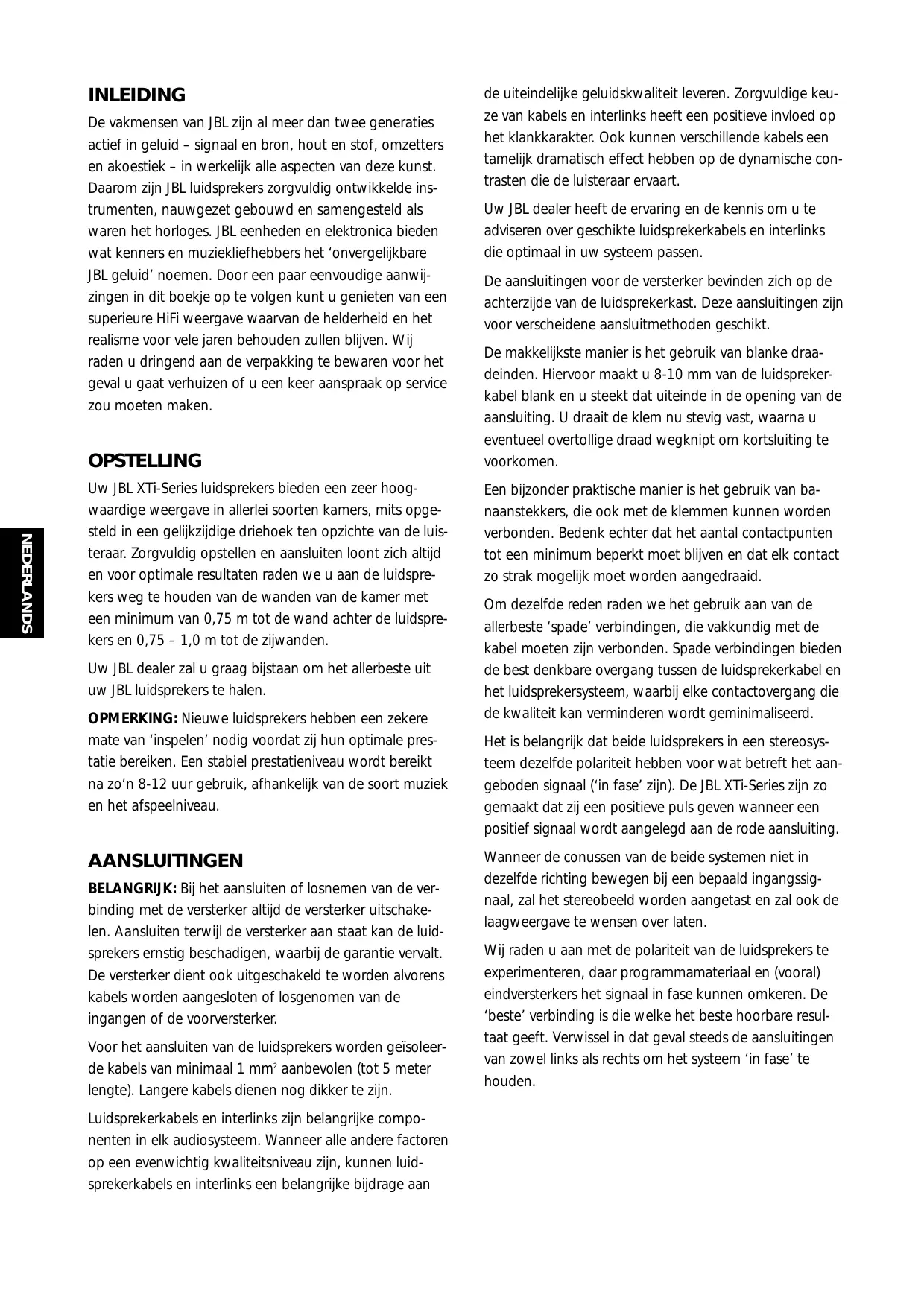

GEBRUIKSAANWIJZING XTI 60 JBL

De vakmensen van JBL zijn al meer dan twee generations actief in geluid – signaal en bron, hout en stof, omzetterns en akoestiek – in werkelijk alle aspecten van deze kunst. Daaromঃn JBL luidsprekers zorgvuldig ontwikkelde instrumenten, nauwgezet gebouwd en samengesteld als waren het horloges. JBL eenheden en elektronica bieden wat kenners en muziekliefhebbers het 'onvergelijkbare JBL geluid' noemen. Door een paar eenvoudige aanwij-zingen in dit boekje op te volgen kunt u genieten van een superieure HiFi weergave waarvan de helderheid en het realismme voor vele jaren behouden zullen blijven. Wij raden u dringend aan de verpakking te bewaren voor het geval u gaat verhuizen of u een keer aanspraak op service zou moeten make.

OPSTELLING

Uw JBL XTi-Series luidsprekers bieden een zeer hoogwaardige weergave in allerlei soorten kamers, mits opgesteld in een gelijzkijdige driehoek ten opzichte van de luisteraar. Zorgvuldig opstellen en aansluiten loont zich alkijden voor optimale resultaten raden we u aan de luidsprekers weg te houden van de wanden van de kamer met een minimum van 0,75 m tot de wandchter de luidsprekers en 0,75 - 1,0 m tot de zijwanden.

Uw JBL dealer zal u graag bijstaan om het allerbeste UIT uw JBL luidsprekers te halen.

OPMERKING: Nieuwe luidsprekers hebben een zekere mate van 'inspelen' nodig voordat zich hun optimale prestatie bereiken. Een stabel prestatieniveau worden bereikt na zo'n 8-12 eer gebruik, afhankelijk van de soort muziek en het afspeelniveau.

AANSLUITINGEN

BELANGRIJK: Bij het aansluiten of losnemen van de verbinding met de versterker algtd de versterker uitschaken. Aansluiten terwijl de versterker aan staat kan de luidspekers ernstig beschadigen, waar bij de garantie vervalt. De versterker dient ook uitgeschakeld te worden alvorens kabels worden aangesloten of losgenomen van de ingangen of de voorversterker.

Voor het aansluiten van de luidspekers worden geisoleer-de kabels van minimaal 1mm^2 aanbevolen (tot 5 meter lengte). Langere kabels dienen nog dikker te zichn.

Luidsprekerkabels en interlinks zijn belangrijke componenten in elk audiosystem. Wanner alle andere factoren op een evenwichtig kwaliteitsniveau zijn, können luid-sprekerkabels en interlinks een belangrijke bijdrage aan

de uiteindelijke geluidskwaliteit leveren. Zorgvuldige keuze van kabels en interlinks heeft een positieve invloed op het klankkarakter. Ook hunnen verschillende kabels een tamelijk dramatisch effect hebben op de dynamische contrasten die de luisteraarervaart.

Uw JBL dealer heeft de ervaring en de kennis om u te adviseren over geschikte luidsprekerkabels en interlinks die optimaal in uw systemen passen.

De aansluitingen voor de versterker bevinden zich op dechterzijde van de luidsprekerkast. Deze aansluitingen zijn voor verschidene aansluitmethoden geschikt.

De makkelijkste manier is het gebruik van blanke draadeinden. Hiervoor maakt u 8-10 mm van de luidspreker-kabel blank en u steekt dat uiteinde in de opening van de aansluiting. U draait de klem nu stevig vast, waarna u eventueel overtollige draad wegknipt om kortsluiting te voorkomen.

Een bijzonder praktische manier is het gebruik van ba- naanstekkers, die ook met de klemmen+kennen worden verbonden. Bedenk darüber dat het aantal contactpunter tot een minimum beperkt moet blijven en dat elk contact zo strak möglichkoet worden aangedraaid.

Omdezelfde reden raden we het gebruik aan van de allerbeste 'spade' verbindingen, die vakkundig met de kabel moeten zich verbonden. Spade verbindingen biedende best denkBare overgang:tussen de luidsprekerkabel en het luidsprekersystem, waar bij elke contactovergang die de kwaliteit kan verminderen worden geminaliseerd.

Het is belangrijk dat beiden luidsprekers in een stereosystem dezelfde polariteit hebben voor wat betreft het aangeboden signal (in fase' zijn). De JBL XTi-Series zich zo gemaatkt dat zij een positieve puls给他们 wanner een positief signal wa dt aangelegd aan de rode aansluiting.

Wanner de conussen van de beiden systemen Niet in bezelfde richting bewegen bij een bepaald ingangssignaal, za het stereobeeld worden aangetast en zal ook de laagweergave te wensen over latent.

Wij raden u aan met de polariteit van de luidsprekers te experimenteren, waar programmamaterialiaal en (vooral) eindversterkers het signaal in fase+kunnen omkeren. De 'beste'verbinding is die welke het Beste hoorbare resultaat geeft. Verwissel in dat geval steeds de aansluitingen van zowel links als rechts om het systeme 'in fase' te houden.

BI-WIRING

De JBL XTi-Series luidsprekers können ook via dubbele kabels met de versterker worden verbonden - bi-wiring. Deze methode biedt eenaar opties en Voorden.

Het wisselfilter van het luidsprekersystem is elektrisch geschreiben waar de lage en de midden/hoge frequencies worden gesplitst. Externe doorverbindingen verbinden beiden delen van het wisselfilter voor gebruik van een enkele luidsprekerkabel. De luidsprekers worden geleverd met deze doorverbindingen op hun plaats. Door deze doorverbindingen te verwijdenen+kennen bede delen van het wisselfilter via afzonderlijke kabels met de versterker worden verbonden, als aangegeven in afbeelding 1. Deze kabels+kennen van hetzelfde type zijn voor zowel hoog/midden als laag. Het voordeel is dat de watstand, inductie, enzovoort, worden gereduceerd en dat intermodulatie van lage en hoge frequencies in de kabel worden vermeden.

WAARSCHUWING: Sluit nooit twee versterkers op de luidsprekers aan als de doorverbinding nog Niet is verwijderd! In dat geval können beide versterkers ernstig worden beschadigd en zal de garantie vervallen.

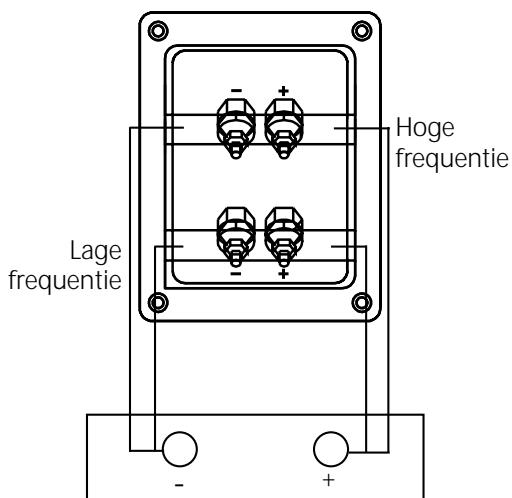

Fig. 1: XTi ingang
Versterker

AANBEVOLEN VERSTERKERVERMOGEN

De JBL XTi-Series luidsprekers hebben een pick belastbaarheid die ver uitsijgt boven de aangegeven continu belastbaarheid van de afzonderlijke luidsprekers.

De continu belasthaarheid is gebaseerd op een acht uur durende test met breedband ruis, waarmee de belasting met muziek worden gesimuleerd. De piek belasthaarheid bedraagt ongeveer vier maal de continu belasthaarheid en geeft aan dat het systeme pieken kan verwerken die ver boven de gemiddelde belasting uit gaan.

Het opgegeven versterkervermogen is een INDICATIE hoe luid het system kan spelen zonder verrorming. Versterkervermogen worden doorgaans gemeten met constante testsignalen, soms aangevuld met dynamische metingen in een onderstandsbelasting. Helaas zijn dit geen van alle betrouwbare indications van de luidheid van het system in een gevegen luisterruimte. Daarom dient een versterker pas gekozen te worden na zorgvuldig luisteren. Blijkt het möglichk het gewenste aftspeelniveau te bereiken zonder hoorbare verrorming, dan is de versterker geschikt, ongeacht het opgegeven vermogen.

Tussen de versterker en de luidsprekers dieren geen zekeringen of onderbrekers van welke soort dan ook gebruikt te worden. Al dit soort schakelingen leidt totserieuze awhilegang van de geluidskwaliteit en vormen bovendien een gebrekkige beveiliging van de luidspreker. De enige manier om veilig af te spelens is voorzichtig+zijn met het versterkervermogen en zachter afspelen zodra verrorming hoorbaar worden.

SPIKES

De JBL XTi-Series luidsprekers können worden uitgerust met 'spikes' voor optimaal mechanismch contact met de vloer. In alle vier de hoeken van de bodem+zijn metalen busjes met schroefdraad aangebracht, waar de bijgeleverde spikes desgewenst ingeschroefd+kennen worden. Controller na het aanbrengen of de spike werkelijk goed contact met de vloer heeft voordat u de borgmoer vastdraait.

ONDERHOUD

De JBL XTi-Series luidsprekers zijn afgewerkt met materi- aal dat vele jaren moot blijft. Regelmatig stof.afnemen met een droge, zachte doeck is waaroor voldoende.

Gebruik alleen een pluisvrije katoenen stofdoek. Om vingerafdrukken en plekken te verwijderenkest u een raamreiniger gebruiken die vrij is van ammonia. Bevochtig eenpluisvrije katoenen doek met de reinigingsvloeistof en

veeg de kast schoon. Wend u voor krassen en andere beschadigingen tot een gekwalificeerde meubelmaker.

GRILL

De grill worden op+zijn plaats gehonden door een pen op elke hoek. U kunt de grill verwijderen door de beiden hoeken vast te nemen en de grill voorzichtig van de kast te trekken. U brengt de grill wee aan door de pennen谈起over de openings teplaatsen en de grill voorzichtig weer op+zijn plaats te drukken. Hoewel de grill zo is gemaakt dat deze akoestisch minimaal effect heeft, zich het stereo-effect en het verloop op hogere Frequencies zonder de grill net iota's better. Stof kan van de grill worden verwijderd met een borstel of een stofzuiger.

SERVICE

JBL luidsprekers zijn gebouwd om jarenlang plezier van te hebben. Periodiek onderhoud is Niet nodig. Meent u een probleem te hebben, controlleren dan eerst of alle verbindingen in orde zich. Blijkt het probleem in een luidspreker te zitten, verwissel dan de linker enrechtter luidsprekers. Blijft het probleem bijdezelfde luidspreker dan is daarmee iets aan de hand. Gaat het probleem nuaar de andere luidspreker, dan is er iets met de versterker of de bedra-ding. Retourneer de luidspreker Niet maar de importeur, maar neem contact op met uw dealer.
