RAYLINE 4 NUMERIC - Télécommande universelle CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande universelle
Marque	CGV
Modèle	RAYLINE 4 NUMERIC
Alimentation	2 piles 1,5 V AAA (LR03)
Nombre d'appareils contrôlables	Jusqu'à 8 appareils différents
Base de codes intégrée	Plus de 6 000 codes pour plus de 50 000 appareils
Méthodes de programmation	Manuelle (procédure A) et automatique (recherche automatique)
Fonctions spéciales	Recherche automatique, mémorisation des codes, décodage des codes mémorisés
Types d'appareils compatibles	Téléviseurs, magnétoscopes, lecteurs DVD, récepteurs satellite, chaînes hi-fi
Voyant de contrôle	LED de confirmation de transmission
Touches de mémorisation	8 touches MEMO (selon version 8 numeric)
Conservation des codes	Les codes restent mémorisés lors du remplacement des piles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter l'humidité
Sécurité	Respecter la polarité des piles, ne pas exposer à la chaleur ni à l'humidité
Garantie	2 ans contre les vices de fabrication
Langues de la notice	Français, Italien, et autres langues disponibles
Utilisation	Pointer la télécommande vers l'appareil et appuyer sur les touches
Accessoires fournis	Notice d'utilisation

FOIRE AUX QUESTIONS - RAYLINE 4 NUMERIC CGV

Comment programmer la télécommande manuellement ?

Allumez l'appareil, appuyez sur la touche SET puis sur la touche MEMO souhaitée jusqu'à ce que le voyant clignote. Entrez le code à 4 chiffres de votre appareil à l'aide des touches numériques. Le voyant clignote deux fois pour confirmer la mémorisation.

Comment effectuer une recherche automatique des codes ?

Allumez l'appareil, appuyez sur SET puis sur AUTO SEARCH en maintenant les deux touches enfoncées jusqu'à ce que le voyant clignote. Relâchez, la télécommande recherche automatiquement. Lorsque l'appareil s'éteint (TV) ou que la lecture s'arrête (VCR/DVD), appuyez sur une touche quelconque dans les 3 secondes pour confirmer.

Que faire si la télécommande ne répond pas ?

Vérifiez que les piles sont correctement installées et non déchargées. Assurez-vous d'avoir sélectionné la bonne touche MEMO correspondant à l'appareil. Si le problème persiste, reprogrammez la télécommande avec un nouveau code.

Comment décoder le code mémorisé sur une touche MEMO ?

Appuyez sur SET puis sur SHOW CODE en maintenant les deux touches jusqu'à ce que le voyant clignote. Relâchez, puis appuyez sur la touche MEMO souhaitée. Le voyant clignote pour indiquer chaque chiffre : les clignotements rapides correspondent au chiffre (excepté 0), un clignotement long correspond à 0.

Comment changer les piles ?

Soulevez le couvercle du logement des piles au dos de la télécommande. Insérez deux piles 1,5 V AAA (LR03) en respectant la polarité (+/-). Refermez le couvercle. Les codes mémorisés ne sont pas perdus lors du remplacement.

Combien d'appareils puis-je commander avec cette télécommande ?

Selon le modèle (RAYLINE 4 NUMERIC), vous pouvez commander jusqu'à 8 appareils différents en utilisant les touches MEMO 1 à 8.

La télécommande fonctionne-t-elle avec tous les téléviseurs ?

Elle est compatible avec la plupart des marques grâce à plus de 6 000 codes intégrés. Consultez la liste des marques dans la notice pour trouver le code approprié. En cas d'échec, utilisez la recherche automatique.

Que faire si le voyant ne clignote pas ?

Vérifiez que les piles sont chargées et insérées dans le bon sens (+/-). Si le voyant reste éteint, remplacez les piles. Si le problème persiste, contactez le service après-vente.

Comment réinitialiser la télécommande ?

Il n'y a pas de réinitialisation spécifique. Pour effacer un code mémorisé, reprogrammez la touche MEMO avec un nouveau code en suivant la procédure manuelle ou automatique.

Où trouver la liste des codes pour ma marque ?

La liste complète des marques et codes se trouve dans la notice d'utilisation fournie avec la télécommande. Vous pouvez également télécharger la notice depuis le site notice-facile.com.

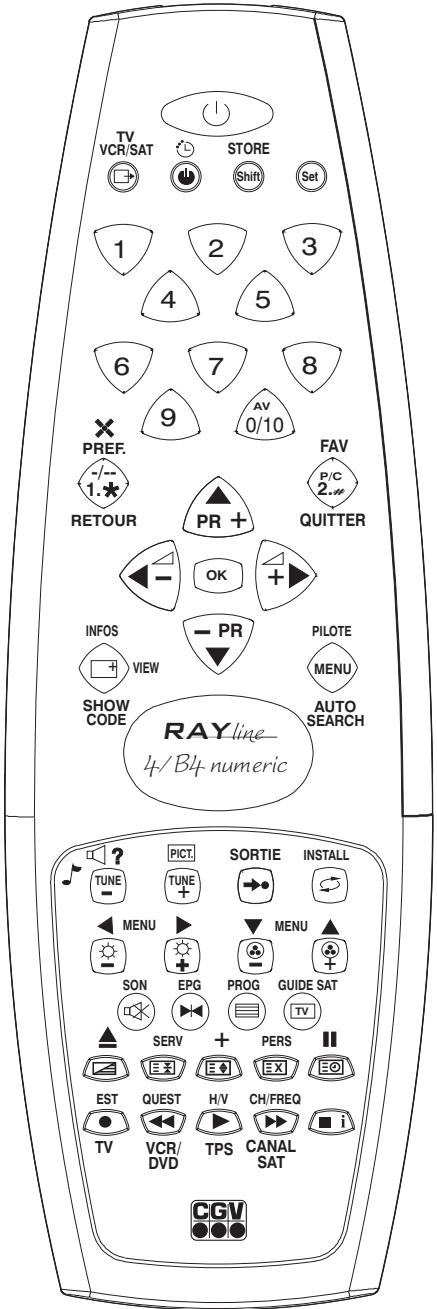

MODE D'EMPLOI RAYLINE 4 NUMERIC CGV

notice d'utilisation

Voyant (led)

Marche ou arrêt on/off

VCBSAT

Prise SCART (péritel)

Commutation AV du TV/VCR/SAT

Shift

STOPE

Sleep arrêt temporisé

Seulement pour récepteurs VCR : timer/timer record

Touche fonction de shift

Set

1...0/10

Touche de programmation des codes

Chaînes de 1 à 10

--1.

X REF

Sélection 1/2 chiffres/dizaines

Seulement pour récepteurs sat : active ou désactive la sélection des chaînes préférées

3-7

Programme/chaine vingtaine touche astérisque

Seulement pour récepteurs sat : liste des canaux favoris

Défilement des chaînes en séquence

Ok menu/entrée menu

VIEW

Réglage volume

MENU

PILOT

SORTIE

INSTALL

FPG

PROG

GUIDE SAT

EST QUEST

HIV

CH/FREQ

i INFO

Display/indication chaîne/programme

Effacement display

Selection menu

Touche de fonction "mode"

Réglage syntonie

Menu réglage son

Menu réglage vidéo

Recherche

Sortie menu

Programme précédent

Réglage menu avant/arrière

Réglage couleur

Réglage menu haut/bas

Sourdine

Normalisation

Seulement pour récepteurs sat : affiche les informations sur le programme courant

Commutation "mode" télétexte/tv

Seulement pour récepteurs sat : visualise les informations de base du programme en vision

Retour à la tv

Seulement pour récepteurs sat : visualise le guide des programmes

Mix téléxte/ty

Seulement pour récepteurs VCR ou DVD : eject/touche expulsion cassette

Stop sous-pages texte

Seulement pour récepteurs sat : accès au menu de service

Agrandissement page texte

Seulement pour récepteurs sat : accès aux informations spécifiques d'un programme

Désactivation temporaire télétexte

Seulement pour récepteurs sat : accès à la fonction "menu principal"

Sélection sous-pages

Seulement pour récepteurs VCR ou DVD : Pause

Touches de fonction télétexte/fastext rouge/vert/jaune/bleu

Seulement pour récepteurs VCR ou DVD : Rec arrière play avant - stop

Seulement pour récepteurs sat : orientation parabole est/ouest

Seulement pour récepteurs sat : polarité horizontal/vertical

Seulement pour récepteurs sat : CHOIX convertisseur et fréquence.

Sommaire télétexte/infocenter

TV 1 TV 2 VCR/DVD TPS Touche de mémo où memoriser jusqu'à 8 télécommandes d'origine 8 numeric
AUX1 AUX2 AUX3 CANAL SAT
TV	VCR/DVD TPS CANAL SAT Touche de mémo où memoriser jusqu'à 4 télécommandes d'origine 4/B4 numeric
TV	VCR/DVD/SAT Touche de mémo où memoriser jusqu'à 2 télécommandes d'origine 2/2 numeric/B2
	MEMO TV Touche mémo où memoriser le code de la tv Solo/B1
	Auto Search Show Code	Auto-recherche Lecture code mémorisé

2_INTRODUCTION

Nous vous remercions de la confiance que vous avez bien voulu nous accorder, mais surtout, nous voulons vous montrer que vous avez fait un excellent achat. Pour cela, nous devons établir un rapport de collaboration, dans lequel nous mettons à disposition un produit qui est le fruit d'années d'études et de recherches, et nous vous demandons d'effectuer deux actions faciles mais

3_CARACTÉRISTIQUES principales

a_Cette télécommande est universelle, préprogrammée, complète et adaptable, mais facile à utiliser. b_Elle peut commander simultanément jusqu'à 8/4/2 appareils différents. c_ Elle est programmée pour vous permettre de choisir parmi plus de 6000 télécommandes d'origine, pouvant contrôler plus de 50000

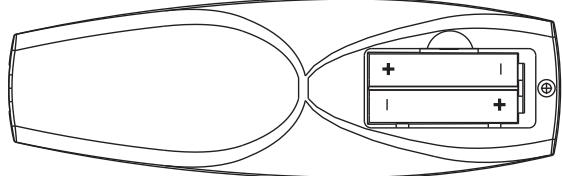

4_ Introduction des piles

très importantes :

a_Conserver le présent manuel avec le plus grand soin. b_Lire avec l'attention nécessaire les explications et les conseils qui sont illustrés ci-après.

Si vous nous accordez la collaboration souhaitée, vous pourrez apprécier la parfaite fonctionnalité et la capacité d'utilisation de notre produit.

appareils différents : télévisions, magnétoscopes, lecteurs DVD, récepteurs satellite, etc.

d_Elle trouve et mémorise facilement votre télécommande d'origine. e_Elle conserve les codes programmes durant le remplacement des piles. f_Elle possède un voyant de contrôle et de confirmation de la transmission.

Soulevez le couvercle du logement des piles et introduisez les piles (2 piles 1,5 V AAA ou LR03), en faisant particulièrement attention à la polarité +/- (fig. 1)

5 Comment la faire fonctionner?

Cherchez la marque de votre appareil dans l'annexe "liste des marques/codes".

Note : les codes par marque sont énumérés par ordre d'importance.

_ si la marque est présente, notez les codes et suivez la méthode A (6)_ avec le premier code trouvé

_ si la marque n'est pas présente, suivez la procédure B (7).

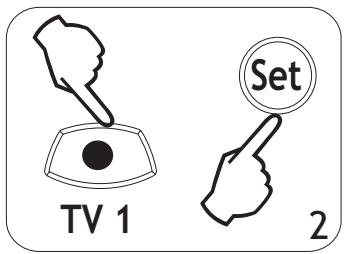

6_PROCEDURE a (programmation manuelle)

Pour mémoriser le premier code sélectionné, procédez de la façon suivante :

a_Allumez votre appareil sur un programme quelconque. b_Appuyez sur la touche "SET", puis sur une des touches "MEMO", restez appuyé jusqu'à ce que le voyant clignote une fois longuement et deux fois rapidement. (fig.2) c_Introduisez le premier code note en utilisant les touches numériques (p. ex. pour introduire le code 1119, vous devrez appuyer trois fois sur "1" et une fois sur "9"). (fig.3)

note : chaque émission sera suivie d'un clignotement long ; en cas d'appui sur une touche non-valable ou d'une attente de plus de 5 sec. entre un chiffre et l'autre, un clignotement rapide signalera l'erreur et la sortie de la procédure. d_Après avoir introduit le quatrième chiffre, le voyant clignotera deux fois.

Votre télécommande est prête!

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, repétez la procédure A partir du point b en introduisant les autres codes qui correspondant a leur marque. Si aucun code prevu n'est efficace, suivez la procédure B. Répétez la même procédure si vous souhaitez introduire les codes des autres appareils, dans les touches MEMO encore libres (jusqu'à un maximum de 4). Pour acceder à chaque appareil, l'un après l'autre, appuyez sur "SET" et simultanément sur "MEMO" jusqu'à ce que le voyant clignote longuement. La télécommande fonctionné pour l'appareil sélectionné.

Note: il pourrait arriver, par oubli et/ou par maladresse, qu'on essaye de télécommander un appareil alors que la touche MEMO est habitée sur un autre. Dans ce cas, la télécommande ne répond pas aux commandes; il suffira alors d'habiliter la touche MEMO de l'appareil souhaité.

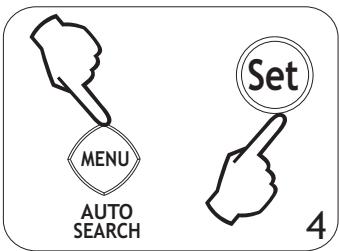

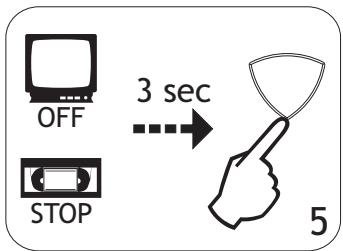

7_PROCEDURE b (recherche automatique)

Pour lancer le programme de recherche automatique, après avoir allumé la télévision, le magnétoscope et le lecteur de DVD (ces derniers avec la fonction "play" activée), vous devrez effectuer les opérations suivantes :

a) Entrez sur la touche MEMO le code initial de l'appareil à télécommander (suivre les modalités des points 6b, 6c) en introduisant les codes suivants : TV>>1000, DVD>>2000, VCR>>2300, HI-FI>>3000, SAT>>4000 b) La télécommande pointée vers le récepteur, appuyez d'abord sur la touche "SET" et ensuite sur "AUTO SEARCH" et maintenez les touches enfoncées simultanément jusqu'à

ce que le voyant clignote une fois longuement, deux fois brièvement. (fig.4)

c_ Relâchez les touches. Le processeur effectue automatiquement la recherche, durant laquelle le voyant clignotera avec une intensité différente. d_ Des que la télévision s'est éteinte, que la cassette du VCR ou le disque du DVD se bloque, appuyez sur une touche quelconque pour confirmer l'enregistrement du code. (avant 3 sec.).(fig.5)

Cette recherche peut prendre plusieurs minutes. Votre télécommande est prête!

Essayez toutes les fonctions de votre télécommande. En cas de mauvais fonctionnement, répétez la procédure B à partir du point d_. Note: La dernière partie "du point d_" est incomplète, mais je ne peux pas l'inventer.

note : durant la recherche, le voyant clignote pour confirmer que la transmission est en cours. Si le

voyant ne clignote pas, recommencez les opérations à partir du point 6_b. Si le voyant arrête de clignoter après quelques minutes et que la télévision ne s'est pas éteinte, la télécommande n'est pas compatible avec l'appareil.

8_DÉCODAGE des codes de MEMO

Si vous souhaitez découvrir le code qui a été programmé précédemment sur la touche MEMO, vous devrez procéder de la façon suivante :

a) Appuyez d'abord sur la touche "SET" et ensuite sur "SHOW CODE" et maintenez les touches enfoncées simultanément jusqu'à ce que le voyant clignote. b) Relâchez les touches et appuyez sur la touche "MEMO" souhaitée. c) Le voyant émettra une série de clignotements qui devront être interprétées de la manière suivante:

1) Chaque chiffre, excepté le zéro, est la somme des clignotements rapides. 2) Le zéro est indiqué par un seul clignotement prolongé. 3) Entre deux chiffres (ou entre deux séries de clignotements), le voyant reste éteint pendant une demi-seconde environ.

Exemple de l'indication duvoyant pourlecode1302

1 clignotement rapide ; pause ; 3 clignotements rapides ; pause ; 1 clignotement long ; pause ; 2 clignotements rapides

9_RÉCAPITULATION des fonctions principales

Set

+ TV/VCR/TPS/CANAL DVD SAT

● = habilité le code introduit sur la touche MEMO

Set

+ TV/VCR/TPS/CANAL DVD SAT

pendant plus de 2 sec., habilite la procédure A (programmation manuelle)

Set

+

MENU AUTO SEARCH

=

lance la procédure B (recherche automatique)

Set

+

SHOW CODE

=

décode le code programme

10_CAS particuliers

a_Si le voyant ne clignote pas, vérifiez que les piles soient chargées et introduites avec la bonne polarité b_ En parcourant la liste, dans certaines marques (moins connues) vous trouverez un symbole qui indique une autre marque avec des codes similaires. Consultez les codes de la marque similaire pour couvrir le code de votre télécommande.

Il peut arriver, en appuyant sur la touche d'habilitation d'une fonction qui n'est pas prévue par la télécommande d'origine, que le récepteur de la télévision reçoive le message mais se bloque, ne trouvant pas la fonction demandée car elle n'est pas prévue. Eteignez simplement la télévision en utilisant la télécommande et rallumez-la. Toutes les fonctions seront rétablies.

liste des marques/codes

Modeles	Type	Codes	Modélés	Type	Codes
A.R. SYSTEM	TV	1051, 1091, 1233, 1173, 1230		VCR	2330
AB SAT	SAT	4430, 4480	AKIRA	TV	1158, 1054
ACCENT	TV	1091, 1157, 1054, 1117, 1053	AKI	TV	1051, 1231
	VCR	2330, 2327, 2331	AKITA	→ ORION
			AKTRON	→ TOSHIBA
ACEC	→ PHILIPS		AKURA	TV	1206, 1145, 1051, 1091, 1061, 1032, 1035, 1053, 1210, 1031, 1062, 1266, 1030, 1029, 1049, 1157, 2326, 2330
ACTION	TV	1157
ADMIRAL	TV	1027, 1011, 1192, 1157, 1080, 1166, 1298, 1081, 1034
	VCR	2356, 2357
ADYSON	TV	1231, 1274, 1103	ALBA	TV	1206, 1147, 1075, 1061, 1157, 1210, 1051, 1032, 1035, 1107, 1225, 1102, 1083, 1227, 1190, 1052
	VCR	2330, 2329
AEGYR	SAT	4411
AGASHI	TV	1051, 1091, 1157, 1052
	VCR	2330		VCR	2330, 2349, 2354, 2377, 2315
	SAT	4413		SAT	4453, 4409, 4452, 4458, 4450, 4448
AGEF	→ BRUNS		ALBIRAL	TV	1051, 1012, 1233, 1052, 1091, 1210, 1227, 1225, 1186, 1229
AIKO	TV	1210, 1157, 1231
AIM	TV	1075, 1051, 1233, 1052, 1274, 1160, 1054, 1053, 1073, 1274, 1079
	VCR	2349, 2350, 2353
AIOSTAY	TV	1157, 1210, 1012, 1231, 1120, 1126	ALKOS	→ TOSHIBA
	VCR	2327, 2331	ALLANTIDE	SAT	4462
	VCR	2327, 2331	ALLORGAN	TV	1008, 1231, 1210, 1192, 1009, 1022
AIWA	TV	1038, 1109, 1334, 1204		VCR	2310, 2327, 2331
	COMBO	1106, 1109,
	DVD	2051	ALLSAT	SAT	4401, 4468
	VCR	2313, 2354, 2327, 2307, 2375, 2314, 2326, 2380
	HI FI	3039, 3040, 3041, 3047	ALTAI	SAT	4386
AKAI	TV	1003, 1075, 1140, 1203, 1201, 1172, 1050, 1091, 1077, 1154, 1052, 1135, 1158, 1349, 1351, 1031, 1134, 1023, 1010, 1033, 1012, 1051, 1210, 1072, 1234, 1007, 1211, 1274, 1141, 1132, 1160, 1157, 1014, 1019, 1049, 1052, 1123, 1204, 1231, 1190
	VCR	2304, 2302, 2326, 2305, 2310, 2315, 2306, 2314, 2320
	HI FI	3017, 3020, 3021, 3027, 3028
AKARI	TV	1321		AMWAY	VCR	2340
AKIBA	TV	1210		ANEX	TV	1051, 1052

Modèles	Type	Codes
ANGLO	TV	1091, 1157
	VCR	2327, 2331
ANIS	TV	1091, 1157, 1147
ANITECH	TV	1052, 1103, 1157, 1091, 1274, 1002, 1117, 1209, 1049, 1052, 1195
	VCR	2327, 2330, 2340, 2310, 2331, 2345, 2329, 2312
ANKARO	SAT	4420, 4496, 4477, 4446, 4460
ANNTRON	SAT	4409, 4490
ANSONIC	TV	1051, 1147, 1157, 1145, 1158, 1061, 1091, 1032, 1117, 1210, 1049, 1217
ANTECNO	TV	1210
APHEL SOUND	TV	1210
	VCR	2327, 2345, 2354, 2331
APOLLO	SAT	4409

ARCAM TV 1231

HI FI 3035,3042

ARCELIK TV 1147, 1203, 1051, 1145, 1158, 1052, 1093, 1012, 1180, 1039, 1096, 1101, 1173, 1198

Durée de 2 ans, à compter de la date d'achat, contre tout vice de fabrication. Nous garantissons la remise en état ou le remplacement des pièces défectueuses.

La liberté des images

Compagnie Générale de Vidéotechnique France

www.cgi.v.fr
