Type de produit	Multiplexeur IR/HF supplémentaire
Marque	CGV
Modèle	MULTIPLEXEUR IR
Dimensions	40 x 20 x 15 mm (boîtier métal)
Poids	50 g
Alimentation	Bloc secteur 230 V / 50 Hz (150 mA) fourni
Consommation	10 mA
Type de modulation	FSK
Déviation	5 kHz
Fréquence de transmission infrarouge	38 kHz
Puissance d'émission	-15 dBm (94 dBµV)
Connectique HF	Par fiche F
Portée de la télécommande	Jusqu'à 5 m
Température de fonctionnement	0 à +50 °C
Fonctions principales	Permet de télécommander une source audio/video depuis une seconde pièce via le réseau antenne existant
Contenu du coffret	Multiplexeur IR/HF, bloc d'alimentation 9V/150mA, récepteur infrarouge
Garantie	2 ans pièces et main d'œuvre

FOIRE AUX QUESTIONS - MULTIPLEXEUR IR CGV

Comment brancher le multiplexeur IR/HF ?

Branchez la prise "To TV" au téléviseur à l'aide d'un câble adapté (non fourni). Branchez la prise "IN" sur la prise TV murale. Placez le bouton du récepteur infrarouge sur ON. Branchez le bloc d'alimentation fourni (9V/150mA) sur la prise "DC" puis sur une prise secteur 230V/50Hz.

Puis-je utiliser plusieurs multiplexeurs en même temps ?

Non, vous ne pouvez utiliser qu'un multiplexeur à la fois. Si vous branchez plusieurs multiplexeurs, mettez sur OFF le bouton des récepteurs infrarouges des multiplexeurs non utilisés.

Que signifie le clignotement de la LED rouge ?

La LED rouge située dans le récepteur infrarouge clignote pour signifier la bonne réception de chaque émission infrarouge de votre télécommande.

Quelle est la portée maximale de la télécommande ?

La portée maximale est d'environ 5 mètres. Pointez votre télécommande vers le récepteur infrarouge du multiplexeur.

Comment alimenter le multiplexeur IR/HF ?

Utilisez le bloc d'alimentation fourni (9V/150mA) en le branchant sur la prise "DC" du multiplexeur et sur une prise secteur 230V/50Hz.

Le multiplexeur est-il compatible avec tous les téléviseurs ?

Oui, il se connecte via une prise antenne IEC ou une fiche F. Il fonctionne avec tout téléviseur équipé d'une entrée antenne.

Que faire si la LED ne clignote pas quand j'utilise la télécommande ?

Vérifiez que le récepteur infrarouge est en position ON, que les piles de la télécommande sont bonnes et que vous êtes à moins de 5 mètres. Assurez-vous également que le multiplexeur est bien alimenté.

Quels câbles sont fournis avec le multiplexeur ?

Le coffret contient le multiplexeur IR/HF, le bloc d'alimentation et le récepteur infrarouge. Les câbles de liaison (antenne) ne sont pas fournis.

Comment contacter le service client CGV ?

Par téléphone au 0892 020 009 (1,34€/appel puis 0,34€/minute) du lundi au vendredi de 8h à 18h. Par email à [e-mail] ou via le site www.cgv.fr.

Comment nettoyer le multiplexeur IR/HF ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI MULTIPLEXEUR IR CGV

Notice multiplexeur ir/hf supplémentaire

Félicitations! Vous venez d'acquérir un appareil de haute technicité.

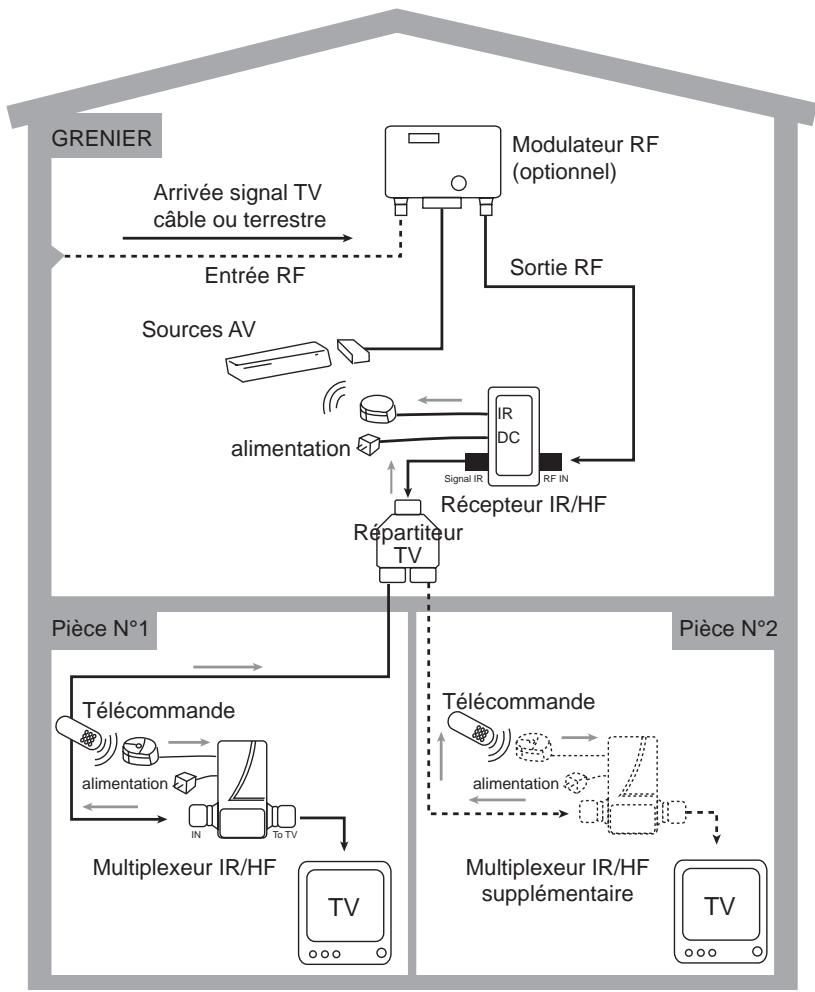

Ce second multiplexeur IR/HF complètera votre installation utilisant déjà un Pilot IR. Il vous permettra de télécommander votre source audio/video située au grenier depuis votre pièce N°2.

1. Branchement

1. Branchez le multiplexeur IR/HF (prise "To TV") au téléviseur é multiplexeur IR/HF et d'une fiche antenne "IEC" côté TV (cable non fourni).
2. Branchez le multiplexeur IR/HF (prise "IN") sur la prise TV murale daptée côté prise TV murale (câble non fourni).

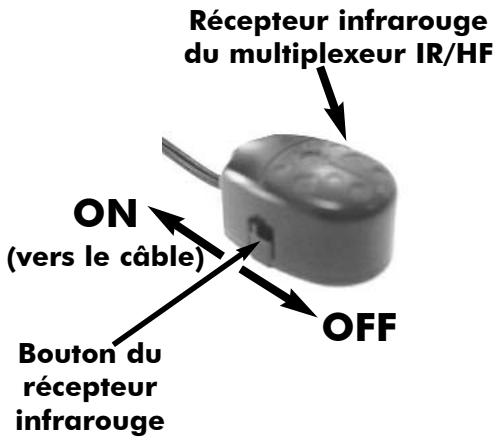

3. Placez le bouton du récepteur infrarouge en position ON.
4. Branchez le bloc d'alimentation fourni (9V/ 150mA) sur la prise "DC" de votre multiplexeur IR/HF.
5. Branchez le bloc d'alimentation à une prise secteur murale 230V/ 50 Hz.
6. Allumez vos appareils vidéo.
7. Vérifiez que le signal audio et vidéo transmis par le modulateur utilisé est de bonne qualité et proprement reçu sur le TV secondaire.
8. Essayez de télécommander l'appareil vidéo transmis en utilisant sa télécommande.

Note: Une LED rouge de signalisation est implantée dans le récepteur infrarouge du multiplexeur IR/HF (noir, grand modulo). Elle clignotera pour signifier la bonne réception de chaque émission infrarouge de votre télécommande.

Important : N'oubliez pas de pointer votre télécommande (distance max. ~5m) vers le récepteur infrarouge si vous souhaitez piloter votre appareil video à distance.

Si vous branchez plusieurs multiplexeurs, mettre sur OFF le bouton des récepteurs infrarouges des multiplexeurs IR/HF non utilisés. En effet, vous ne pouvez utiliser qu'un multiplexeur à la fois.

Généralités :

Type de modulation : FSK

Déviation : 5 KHz

Fréquence de transmission sur le coaxial :

Fréquence de transmission infrarouge : 38 KHz

Portée en habitation : en fonction du réseau antenne utilisé

Température de fonctionnement: 0 à + 50°C

Multiplexeur IR/HF:

Dimensions : 40x20x15mm (boîtier métal)

Alimentation: par bloc secteur 230V/50Hz (150 mA)

Puissance d'émission: -15 dBm ( 94 dBμV)

Poids : 50g

Consommation : 10mA

Type de connexion HF : Par fiche F

3. Assistance telephonique (hotline)

Si malgré toutes les explications fournies dans ce document vous deviez encore rencontrer des difficultés, veuillez prendre contact avec CGV :

Adresse: CGV ZA la Vogie - Rue Théodore Monod BP04 - 67541 OSTWALD CEDEX

Assistance téléphonique : 0892 020 009 (1,34€/appel puis 0,34€/minute)

Du lundi au vendredi : 8h00 à 18h00 sans interruption.

Email : [e-mail]

Site Web : www.cgv.fr

Garantie 2 ans PIECES et MAIN d'oeuvre

La durée de garantie de votre Multiplexeur IR/HF supplémentaire, offerte par la société CGV, se conforme aux dispositions légales à la date de l'achat.

C E

Cet produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques ou électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2002/96/CE afin de pouvoir soit être recyclé, soit démantelé pour réduire tout impact sur l'environnement. Pour plus d'informations, vous pouvez contacter votre administration communale ou le service de traitement des déchets ménagers dont vous dépendez.
