COMLINE 2A+ - Commutateur vidéo CGV - Notice d'utilisation et mode d'emploi gratuit

Marque	CGV
Modèle	COMLINE 2A+
Catégorie	Commutateur vidéo
Type de produit	Commutateur automatique 2 entrées péritel
Alimentation	Par bloc secteur 230V / 12V - 50Hz
Compatibilité	100% compatible 16/9
Diaphotie	> 50 dB
Atténuation des signaux vidéo ou RVB	< 0.5 dB
Nombre d'entrées	2 (péritel)
Nombre de sorties	1 péritel TV + 1 sortie audio Hi-Fi (Jack 3,5 mm)
Connecteurs	2 prises péritel RVB entièrement câblées, 1 sortie Hi-Fi
Fonctions principales	Commutation automatique des sources VIDÉO ou RVB vers le téléviseur
Commutation automatique	Connexion établie automatiquement lors de la mise en fonction de la source
Enregistrement	Permet d'enregistrer l'une ou l'autre source sur le magnétoscope
Sortie audio Hi-Fi	Jack 3,5 mm pour connexion à une chaîne Hi-Fi
Utilisation	Brancher les sources vidéo sur VCR/C+ et AUX, puis allumer l'appareil souhaité
Commutation lente	Si l'appareil source ne possède pas de commutation lente, le brancher sur VCR/C+ (sélection par défaut)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité. Utiliser uniquement le bloc secteur fourni. Débrancher en cas d'orage.
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - COMLINE 2A+ CGV

Comment brancher le commutateur COMLINE 2A+ ?

Reliez la prise péritel OUTPUT (TV) au téléviseur avec le cordon fourni. Branchez la source n°1 sur VCR/C+ et la source n°2 sur AUX (TNT, DVD, SAT...). Enfin, branchez le bloc secteur 12V sur la face avant.

Comment fonctionne la commutation automatique ?

Mettez en fonction l'appareil vidéo que vous souhaitez visualiser. La connexion s'établit automatiquement vers celui-ci. Lorsque vous éteignez la source n°1, le téléviseur bascule automatiquement sur la source n°2 et vice versa.

Que faire si mon appareil source ne commute pas automatiquement ?

Branchez l'appareil sur la prise VCR/C+. Cette entrée est sélectionnée par défaut à la mise sous tension. Si l'appareil ne possède pas de commutation lente, cette connexion assure le fonctionnement.

Comment enregistrer une source connectée sur AUX ?

Allumez l'appareil connecté sur AUX (TNT, DVD, SAT...). Il sera alors automatiquement dirigé vers le magnétoscope pour enregistrement.

Comment enregistrer la télévision (sortie TV) ?

Éteignez l'appareil connecté sur AUX (TNT, DVD, SAT...). La source TV (connectée sur OUTPUT TV) sera alors disponible pour l'enregistrement.

Comment profiter du son sur une chaîne Hi-Fi ?

Connectez la prise Hi-Fi OUTPUT (Jack 3,5 mm) à votre chaîne Hi-Fi à l'aide d'un cordon Jack 3,5 mm/RCA (non fourni). Le son correspondra à l'image visualisée sur le téléviseur.

Ce commutateur est-il compatible avec le 16/9 ?

Oui, le COMLINE 2A+ est 100% compatible 16/9.

Quels types de signaux sont commutés ?

Tous les signaux vidéo, audio, RVB, CR, CL sont commutés entre les deux prises péritel. La diaphotie est supérieure à 50 dB et l'atténuation inférieure à 0,5 dB.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides.

Quelle est l'alimentation nécessaire ?

L'appareil fonctionne avec un bloc secteur 230V / 12V - 50Hz fourni. Branchez-le sur la face avant du COMLINE 2A+.

MODE D'EMPLOI COMLINE 2A+ CGV

Commutateur automatique 2 entrees peritel comline 2A+

• Connecte automatiquement et sans intervention manuelle deux sources VIDEO ou RVB vers le téléviseur.
• Permet d'enregistrer l'une ou l'autre source sur le magnétoscope avec connections automatiques.
• 100% compatible 16/9.

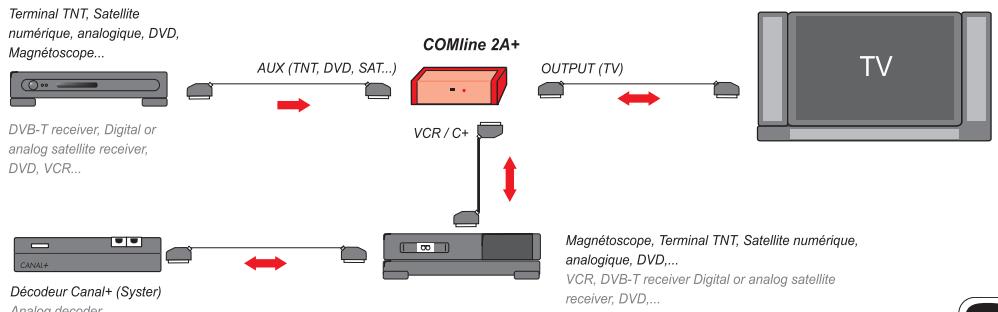

1 - Mise en œuvre

• Reliez la prise péritel "OUTPUT (TV)" de COMline 2A+ à votre téléviseur grâce au cordon péritel fourni. À l'aide de cordons adaptés (cordon péritel/péritel 21 broches) :
• Reliez à la prise "VCR / C+ "YOUR source N°1 (magnétoscope, décodeur CANAL+, terminal TNT, Satellite numérique ou analogique, DVD,...).
• Reliez à la prise "AUX (TNT, DVD, SAT...)" votre source N°2 (Terminal TNT, récepteur satellite numérique ou analogique, DVD, magnétoscope).
• Branchez le bloc secteur 12V en face avant du COMline 2A+.

2 - Utilisation

• Mettez en fonction l'appareil vidéo que vous pouvez visualiser sur le téléviseur. La connexion s'établit automatiquement vers celui-ci.
• Lorsque vous éteignez votre source N°1, le téléviseur visualise automatiquement votre source N°2 et vice versa.
• Si votre appareil ne possède pas de commutation lente, le brancher sur "VCR / C+" sélectionnée par défaut à la mise sous tension.
• Prise "Hi-Fi OUTPUT": Pour profiter du son de votre téléviseur et de vos appareils vidéo reliés à COMline 2A+ sur toute chaîne Hi-Fi, connectez la prise "Hi-Fi OUTPUT" à votre chaîne Hi-Fi à l'aide d'un cordon "Jack 3,5 mm/RCA" (non fourni). Dans tous les cas, le son envoyé sur la chaîne Hi-Fi correspondra à l'image visualisée sur toute téléviseur.
• Pour enregistrer l'appareil connecté à "AUX (TNT, DVD, SAT...)" allumez ce dernier qui sera alors automatiquement dirigé vers votre magnétoscope.
• Pour enregistrer la TV (connectée sur "OUTPUT (TV)") éteindre l'appareil connecté sur "AUX, (TNT, DVD, SAT...)"

3-Caractéristiques techniques

Alimentation: par bloc secteur 230V/12V-50Hz.

Diaphotie: >50 dB

Atténuation des signaux vidéo ou RVB: < 0.5 dB

2 prises péritel RVB entièrement câblées

Commutation de tous les signaux vidéo, audio, RVB, CR, CL, entre les 2 prises péritel.
