REGAIN 71 TURBO VISION - Cheminée insert bois DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée insert bois
Marque	DEVILLE
Modèle	REGAIN 71 TURBO VISION
Dimensions (L x H x P)	71 cm x 60 cm x 50 cm
Poids	150 kg
Puissance nominale	12 kW
Alimentation	Bûches de bois
Fonctions principales	Système Turbo Vision (vitre propre), ventilateur centrifuge, sélecteur automatique/manuel, inverseur de tirage
Vitre	Verre céramique résistant à haute température
Entretien et nettoyage	Nettoyage régulier du verre avec produit spécifique, ramonage annuel des conduits, vidage du cendrier après chaque utilisation
Sécurité	Thermostat à disque bimétallique, verrou de porte, système de soufflerie sécurisé
Pièces détachées et réparabilité	Liste de pièces détaillée fournie (joints, verre, ventilateur, etc.), réparation possible avec pièces d'origine DEVILLE
Informations générales	Notice d'utilisation téléchargeable gratuitement, assistance disponible sur le site DEVILLE

FOIRE AUX QUESTIONS - REGAIN 71 TURBO VISION DEVILLE

Comment allumer correctement un feu dans le DEVILLE REGAIN 71 TURBO VISION ?

Utilisez des bûches de bois bien sec. Placez du petit bois et des allume-feu au centre, puis ouvrez complètement les arrivées d'air. Allumez et laissez la porte entrouverte quelques minutes pour établir le tirage. Refermez ensuite la porte et ajustez la régulation.

Comment réguler la température de l'insert ?

Utilisez le sélecteur auto/manu pour choisir entre régulation automatique ou manuelle. En mode manuel, agissez sur le volet d'air primaire et secondaire. En mode automatique, le thermostat bimétallique gère la ventilation.

Que faire si la vitre noircit rapidement ?

Cela indique un mauvais tirage ou un bois humide. Assurez-vous que le bois est sec (humidité <20%) et que les arrivées d'air sont ouvertes. Nettoyez la vitre avec un chiffon humide et un produit adapté. Le système Turbo Vision réduit normalement ce phénomène.

Pourquoi le tirage est-il insuffisant ?

Vérifiez que le conduit de fumée n'est pas obstrué (ramonage obligatoire). Assurez-vous que la pièce est suffisamment ventilée. Ouvrez les arrivées d'air au maximum. Si le problème persiste, contactez un professionnel.

Comment vider le cendrier ?

Attendez que les cendres soient froides (au moins 24h). Utilisez la poignée tisonnier fournie pour soulever la corbeille de foyer et versez les cendres dans le cendrier. Videz régulièrement pour éviter l'accumulation.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez l'alimentation électrique et le thermostat. Le ventilateur centrifuge se déclenche automatiquement à une certaine température. Si le problème persiste, inspectez les connexions électriques (domino, passé-fil) ou remplacez le ventilateur (réf. P0049341).

Comment remplacer le joint de porte ?

Achetez le kit tresse adapté (Ø6 ou Ø15, réf. D0045937 ou D0045928). Retirez l'ancien joint, nettoyez la rainure, collez le nouveau joint avec de la colle résistante à la chaleur. Assurez-vous que la porte ferme hermétiquement.

Quel type de bois utiliser ?

Utilisez du bois dur bien sec (chêne, hêtre, frêne) avec un taux d'humidité inférieur à 20%. Évitez les résineux qui encrassent le conduit et le verre. Le bois doit être stocké au sec pendant au moins 2 ans.

À quelle fréquence doit-on faire ramoner l'insert ?

Le ramonage mécanique du conduit de fumée est obligatoire au moins une fois par an (avant la saison de chauffe). Un entretien régulier de l'appareil (nettoyage du foyer, du verre, des cendres) est recommandé après chaque utilisation.

Comment installer l'insert DEVILLE REGAIN 71 TURBO VISION ?

L'installation doit être réalisée par un professionnel qualifié. Il faut raccorder l'insert au conduit de fumée existant, assurer une bonne ventilation de la pièce, et respecter les distances de sécurité par rapport aux matériaux combustibles. Consultez la notice complète pour les schémas de raccordement.

MODE D'EMPLOI REGAIN 71 TURBO VISION DEVILLE

deville ⊙	N° de document : DT-F-003

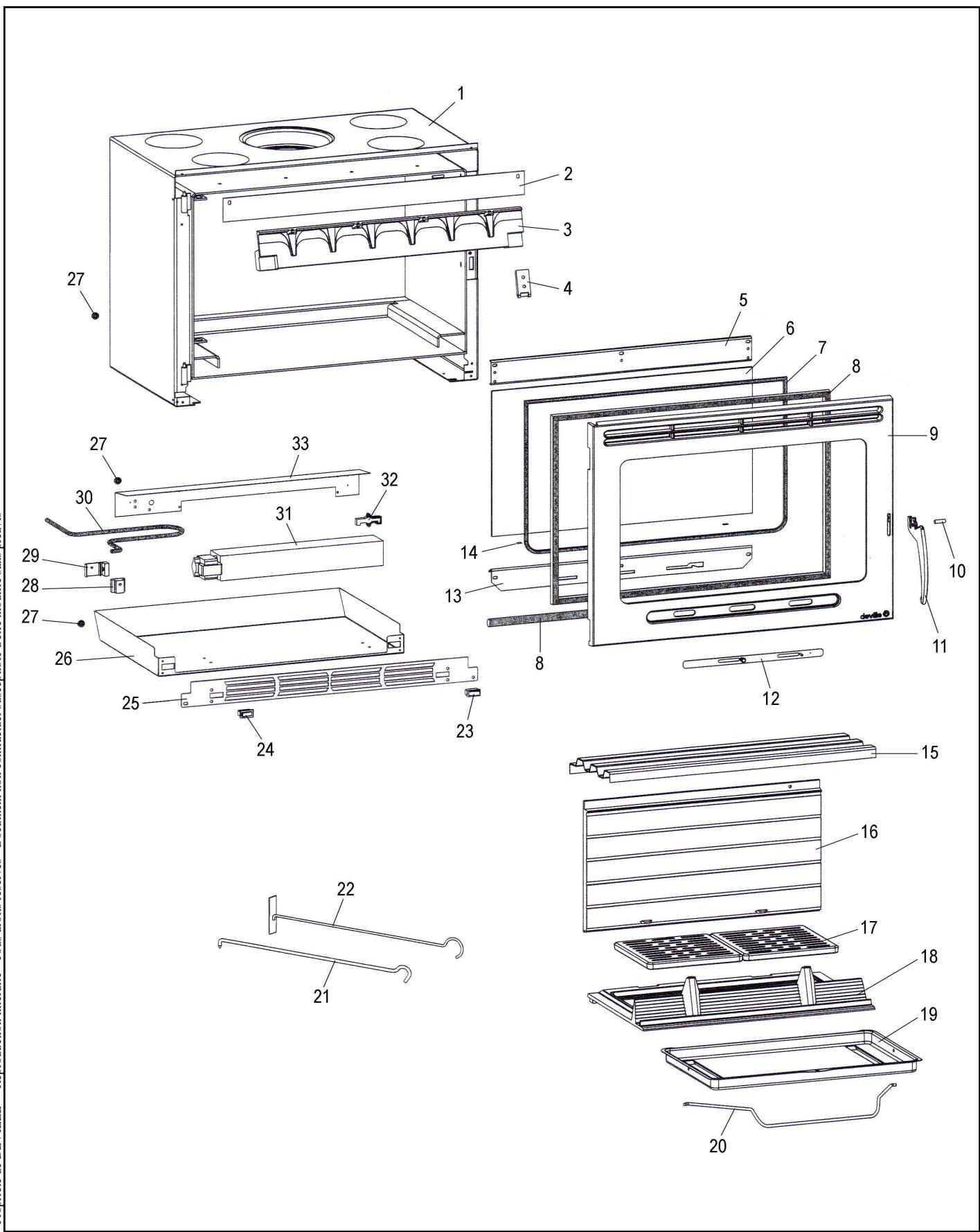

Eclaté	Date d'application : 01.07.03 Indice A

Porte GRISE C07848. PT09

INSERT BOIS REGAIN 71 TURBO VISION

deville ◎	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

PORTE GRISE C07848. PT09

REP.	DESIGNATION	REF. PIECE	l'ereURG
1	Ens. corps de chauffe	P0051069
2	Plaque obturatrice	P0051081/P06B
3	Avaloir usiné	P0U22957
4	Ens. verrou	P0051264/P06A
5	Guide d'air supérieur	P0040021/P09E
6	Verre de porte	P0051077	X
7	Kit tresse - Ø6 - Noir	D0045937	X
8	Kit tresse - Ø15 - Noir	D0045928	X
9	Porte	P0T51076/P06B
10	Goupille cannelée - 8-24	P0027091
11	Poignée	P0T50957
12	Ens. volet	P0046094/P09E
13	Support volet	P0051078
14	Joint de verre (0,03 m)	P0031148	X
15	Déflecteur	P0022956	X
16	Plaque arrière	P0027868	X
17	Grille (2)	P0045915	X
18	Corbeille de foyer	P0047502	X
19	Cendrier	P0019785
20	Anse de cendrier	P0018715
21	Poignée tisonnier	P0045661
22	Raclette	P0013447
23	Sélecteur auto/manu	P0050707
24	Inverseur	P0050706
25	Grille de soufflerie	P0051080/P06B
26	Tiroir	P0049691
27	Passé-fil - Ø8 - S (3)	P0050518
28	Domino - 3 plots	P0020265
29	Support domino	P0020264
30	Cordon d'alimentation - 3 conducteurs	P0020901
31	Ventilateur centrifuge	P0049341
32	Thermostat à disque bimétallique	P0037182

REP.	DESIGNATION	REF. PIECE	lere URG
33	Support ventilateur	P0049692
-	Ens. soufflerie	P0051079
-	Ens. filerie	P0049340
